用半偏法测电阻及误差分析总结高中物理

微专题 半偏法测量电表内阻实验原理及误差分析一、半偏法测电流表内阻1．实验原理：半偏法测电流表内阻实验电路原理如图所示。

实验操作步骤如下：(1)开关S 1、S 2闭合前，将滑动变阻器R 1的阻值调到最大。

(2)闭合开关S 1，调节滑动变阻器R 1，使电流表满偏。

(3)保持开关S 1闭合，滑动变阻器不动，闭合开关S 2，调节电阻箱R 2的阻值，使电流表半偏。

(4)记下此时电阻箱R 2的阻值，则电流表的内阻R g =R 2。

2．实验条件：本实验要求滑动变阻器的阻值远大于电流表的内阻，即R 1≫R g 。

3．误差分析：假定电源的电动势为E ，内阻为r ，电流表的满偏电流为I g 。

闭合开关S 1，调节滑动变阻器R 1，使电流表满偏时，根据闭合电路欧姆定律得：E =I g R 1+r +R g①闭合开关S 2，调节电阻箱R 2的阻值，使电流表半偏时，根据闭合电路欧姆定律及并联分流公式得：12 I g =E R 1+r +R 2R g R 2+R g∙R 2R 2+R g ②联立①和②，消除E 和I g 得R 2=R 1+r R 1+r +R g R g③由①解得R 1+r =E I g -R g ，将其代入③得R 2=(1-I g R g E)R g ④由③可知R 2<R g ，且当R 1+r ≫R g ，即R 1≫R g 时，R g =R 2近似成立。

由④可知R g 与R 2的相对误差η=R g -R 2R g =I g R g E⑤由⑤可知，电源的电动势E 越大，相对误差越小。

结论：用半偏法测电流表内阻时，内阻测量值比真实值小，为减小实验误差，应使滑动变阻器阻值远大于电流表内阻，即R 1≫R g 。

而要做到这一点，必须使用电动势E 较大的电源，且为防止电流表过载，必须用大阻值滑动变阻器与之匹配，可见电源的电动势大小对误差起主导作用。

二、半偏法测电压表内阻1．实验原理：半偏法测电压表内阻实验电路原理图如图所示。

用半偏法测电阻及误差分析用半偏法可以测量电流表的电阻（含灵敏电流计）、伏特表的电阻和未知电阻的阻值．如何设计实验电路，如何测量，怎样减少实验误差，下面分类解析． 1、 用半偏法测电流表的内阻R g电流表的内阻R g 的测量电路有图1和图2两种电路．应用图1电路测量电流表的内阻： 步骤： （1）先闭会开关S 1和S 2，调节变阻器R ，使电流表指针指向满偏；（2）再断开开关S 2，仅调节电阻箱R /，使电流表指针指向半偏；（3）电流表的内阻等于电阻箱的阻值R /． 实验仪器的基本要求：R << R /．表流表内阻误差分析：图1是串联半偏，因为流过R g 和R /的电流相等，应比较它们的电压U g 和U 2的大小，S 2闭合时，两者电压之和和U =U g +U 2=U g +0= U g ，S 2断开时，电路的总电阻增大，由闭合电路的欧姆定律得：总电流减少，R 的右端电阻、R 0和电源内阻三者电压之和减少，并联部分的电压U 并增大，即U 并= U g /2 +U 2/> U g所以U 2/ > U g /2 ，R /> R g ．故测量值偏大．注：在图1电路中，R /只能用电阻箱，而不能用滑动变阻器，其阻值只需比灵敏电流计的电阻大一点就可以了．R 一般使用滑动变阻器，其阻值要求较小，要求R << R /，以减小因闭合S 2而引起总电压的变化，从而减小误差．应用图2电路测量电流表的内阻： 步骤：（1）先将R 调到最左端，闭合S 1，断开S 2，调节R 使电流表满偏； （2）使R 不变，闭合S ２调节电阻箱R ’使电流表指到满刻度的一半； （3）此时电阻箱R ’的读数即为电流表的内阻R g ．实验的基本要求：R >> R /． 表流表内阻误差分析图2是并联半偏，在半偏法测内阻电路中，当闭合S ２时，引起总电阻减小，总电流增大，大于原电流表的满偏电流，而此时电流表半偏，所以流经R ’的电流比电流表电流多，R ’的电阻比电流表的电阻小，但我们就把R / 的读数当成电流表的内阻，故测得的电流表的内阻偏小．注：图2电路中，R ’只能用电阻箱，而不能用滑动变阻器，其阻值只需比灵敏电流表的电阻大一点就可以了，R 一般使用滑动变阻器，也可用电阻箱或电位器，但其阻值要求较大，要求R >> R /，以减小因闭合S 2而引起总电流的变化，从而减小误差．2、用半偏法测电压表的内阻 应用图３电路测量电压表的内阻 步骤：（1）先将R 调到最左端，闭合S 1和 S 2，调节R 使电压表满偏；（2）使R 不变，断开S ２调节R /使电压表指到满刻度的一半；（3）此时电阻箱R /的读数即为电压表的内阻R V ． 电压表内阻误差分析：在半偏法测电压表内阻电路中，在断开S ２时，引起总电阻增大，滑动变阻器两端分得电压将超过原电压表的满偏电压，调节R ’使电压表半偏时，R /上的电压将比电压表半偏电压大，故R /的电阻比电压表的内阻大，所以测得电压表内阻1图1 图3图2偏大．注：在图3电路中，R /只能用电阻箱，而不能用滑动变阻器，其阻值只需比电压表的电阻大一点就可以了，R 一般使用滑动变阻器，其阻值要求较小，以减小因闭合S 2而引起总电压的变化，从而减小误差．3、用半偏法测未知电阻R x 的阻值拓展1：如果已知电流表的内阻为R g ，将一个未知的电阻R x 按图4连接，可以测出未知的电阻R x 的阻值．步骤同图1；测量结果为：R x =R /- R g误差分析如图3；拓展2：如果已知电流表的内阻为R g ，将一个未知的电阻R x 按图5连接，可以测出未知的电阻R x 的阻值．步骤同图2；测量结果为：R x =R /- R g 误差分析如图2 题例分析：例1（04天津理综）现有一块59C2型的小量程电流表G （表头），满偏电流为A μ50，内阻约为800～850Ω，把它改装成mA 1、mA 10的两量程电流表．可供选择的器材有：滑动变阻器R 1，最大阻值20Ω；滑动变阻器2R ，最大阻值Ωk 100 电阻箱R '，最大阻值Ω9999定值电阻0R ，阻值Ωk 1；电池E 1，电动势1.5V ；电池2E ，电动势V 0.3；电池3E标准电流表A ，满偏电流mA 5.1；单刀单掷开关1S 和2S ，单刀双掷开关3S 采用如图6器为 ；选用的电池为 ．解析：根据半偏法的实验原理，提高测量精确度，按图6电流为A μ50，滑动变阻器的最大阻值Ωk 100，3E ．1图4同型题：1（05年江苏）将满偏电流I g =300μA 、内阻未知的电流表○G 改装成电压表并进行核对．(1)利用如图7所示的电路测量电流表○G 的内阻(图中电源的电动势E=4V )：先闭合S 1，调节R ，使电流表指针偏转到满刻度；再闭合S 2，保持R 不变，调节R ′，使电流表指针偏转到满刻度的32，读出此时R ′的阻值为200Ω，则电流表内阻的测量值R g= Ω．(2)将该表改装成量程为3V 的电压表，需 (填“串联”或“并联”)阻值为R 0= Ω的电阻．答案：（1）100 （2）串联 9900例2（88年全国高考）如图8所示是测定电流表内电阻实验的电路图，电流表的内电阻约在100Ω左右，满偏电流为500μＡ，用电池作电源．某学生进行的实验步骤如下：①先将R 的阻值调节到最大，合上K 1，调节R 的阻值，使电流表的指针偏到满刻度．②合上K 2，调节R ′和R 的阻值，使电流表的指针偏到满刻度的一半． ③记下R ′的阻值．指出上述实验步骤中有什么错误． 答： ．解析：②只调节R ′，不能调节R同型题图7图8测定电流表内电阻的实验中备用的器件有:A 、电流表(量程0～100μA),B 、标准伏特表(量程0～5V),C 、电阻箱(阻值范围0～999Ω),D 、电阻箱(阻值范围0～9999Ω),E 、电源(电动势2V,有内阻),F 、电源(电动势6V,有内阻),G 、滑动变阻器(阻值范围0～50Ω,额定电流1.5A),还有若干电键和导线． （1）、如果采用图9所示的电路测定电流表A 的内电阻并且要想得到较高的精确度,那末从以上备用的器件中,可变电阻R 1应选用 ,可变电阻R 2应选用 ,电源ε应选用 ．(用字母代号填写) （2）、如果实验时要进行的步骤有:A 、合上K 1；B 、合上K 2；C 、观察R 1的阻值是否最大,如果不是,将R 1的阻值调至最大；D 、调节R 1的阻值,使电流表指针偏转到满刻度；E 、调节R 2的阻值,使电流表指针偏转到满刻度的一半；F 、记下R 2的阻值．把以上步骤的字母代号按实验的合理顺序填写在下面横线上空白处:① ；② ；③ ；④ ；⑤ ；⑥ ．（3）、如果在步骤F 中所得R 2的阻值为600欧姆,则图9中电流表的内电阻R g 的测量值为 欧姆． （4）、如果要将第(1)小题中的电流表A 改装成量程为0～5V 的伏特表,则改装的方法是跟电流表 联一个阻值为 欧姆的电阻．（5）、图10所示器件中,一部分是将电流表改装为伏特表所需的,其余是为了把改装成的伏特表跟标准伏特表进行核对所需的．首先在下面空白处画出改装和核对都包括在内的电路图(要求对0～5V 的所有刻度都能在实验中进行核对),然后在图2上画出连线,将所示器件按以上要求连接成实验电路．答案：（1）.D,C,F （2）.CADBEF （3）.600. （4）、串,49400. （5）、图10 图９Welcome !!! 欢迎您的下载，资料仅供参考！。

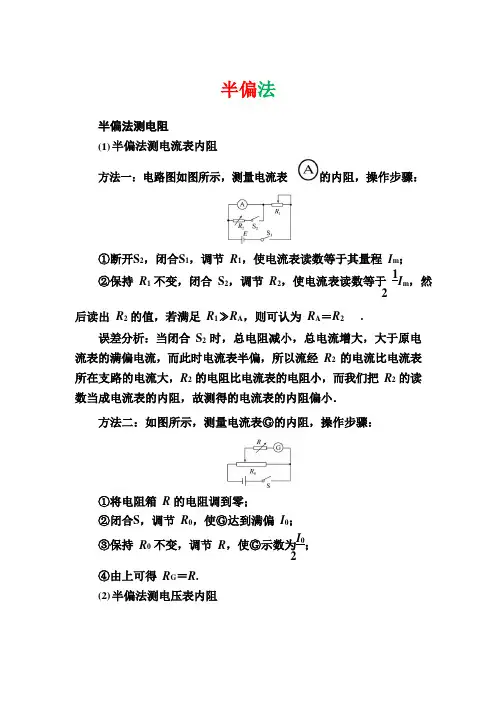

半偏法半偏法测电阻(1)半偏法测电流表内阻方法一：电路图如图所示，测量电流表的内阻，操作步骤：①断开S2，闭合S1，调节R1，使电流表读数等于其量程I m；②保持R1不变，闭合S2，调节R2，使电流表读数等于1I m，然2后读出R2的值，若满足R1≫R A，则可认为R A＝R2.误差分析：当闭合S2 时，总电阻减小，总电流增大，大于原电流表的满偏电流，而此时电流表半偏，所以流经R2的电流比电流表所在支路的电流大，R2的电阻比电流表的电阻小，而我们把R2的读数当成电流表的内阻，故测得的电流表的内阻偏小．方法二：如图所示，测量电流表Ⓖ的内阻，操作步骤：①将电阻箱R 的电阻调到零；②闭合S，调节R0，使Ⓖ达到满偏I0；③保持R0不变，调节R，使Ⓖ示数为I0；2④由上可得R G＝R.(2)半偏法测电压表内阻方法二：如图所示，测量电压表的内阻，操作步骤：①将R2的值调为零，闭合S，调节R1的滑动触头，使电压表读数等于其量程U m；②保持R1 的滑动触头不动，调节R2，使电压表读数等于1U m，2然后读出R2的值，若R1≪R V，则可认为R V＝R2.误差分析：当R2 的值由零逐渐增大时，R2 与电压表两端的电压是也将逐渐增大，因此电压表读数等于1U m时，R2两端的电压将大于1m，U2 2使R2>R V，从而造成R V 的测量值偏大．显然半偏法则电压表内阻适于测量内阻较大的电压表的电阻．1.如图所示是半偏法测电流表内阻的电路图，测量的过程包含以下几个主要的步骤：①闭合k1，调节R1 的阻值，使电流表满偏；②闭合k2，保持R1 不变，调节R2 的阻值，使电流表半偏；③此时R 2 的读数即为电流表内阻测量值；④将R1 的阻值调到最大；以上步骤，合理的顺序是A．①④②③B．④①②③C．④②①③D．④③②①【答案】B【解析】半偏法测量电流表内阻时，为了保护电流表，应首先把干路中的变阻箱R1 调到最大，然后闭合k1 接通电路，并调节R1 使电流表达到满偏电流I g，次，闭合k2，保持R1 不变，调节R2 的阻值，使电流表示数半偏Ig2，由于变阻箱R2 和电流表并联其电压相等，电流均为Ig2故电流表的内阻值等于此时的R2；故合理的顺序为④①②③，故B 正确．2.某同学为测量表头G1 的内阻，设计了如下图所示电路，其中G2 是标准电流表；G2 的量程略大于G1 的量程，R1 、R2 为电阻箱，实验步骤如下：①分别将R 1和R2 的阻值调至最大②保持开关S2 断开，合上开关S1 ，调节R1使G1的指针达到满偏刻度，记下此时G2 的示数I0③合上开关S2 ，反复调节R1和R2 ，使G2 的示数仍为I0 ，使G1 的指针达到满偏刻度的一半，记下此时电阻箱R2 的示数R（1）由此可知电流表G1 的量程为，内阻为（用所I 2I测物理量表示）（2） 根据前述实验过程中的测量结果。

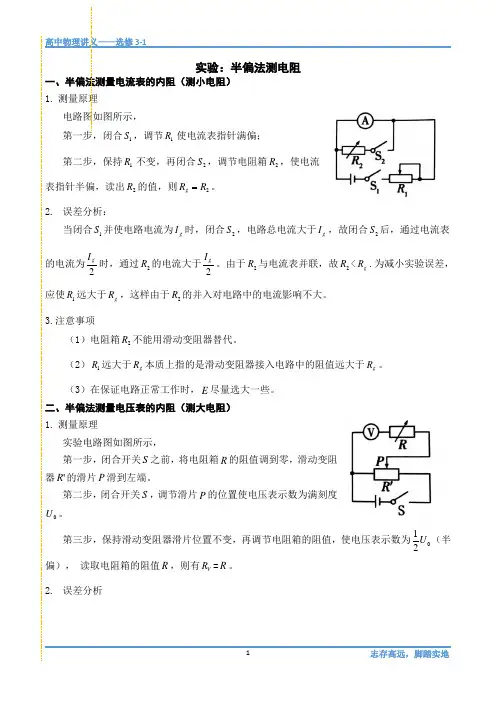

实验：半偏法测电阻一、半偏法测量电流表的内阻（测小电阻） 1. 测量原理电路图如图所示，第一步，闭合1S ，调节1R 使电流表指针满偏；第二步，保持1R 不变，再闭合2S ，调节电阻箱2R ，使电流表指针半偏，读出2R 的值，则2R R g 。

2. 误差分析：当闭合1S 并使电路电流为g I 时，闭合2S ，电路总电流大于g I ，故闭合2S 后，通过电流表的电流为2g I 时，通过2R 的电流大于2g I 。

由于2R 与电流表并联，故2R <g R .为减小实验误差，应使1R 远大于g R ，这样由于2R 的并入对电路中的电流影响不大。

3.注意事项（1）电阻箱2R 不能用滑动变阻器替代。

（2）1R 远大于g R 本质上指的是滑动变阻器接入电路中的阻值远大于g R 。

（3）在保证电路正常工作时，E 尽量选大一些。

二、半偏法测量电压表的内阻（测大电阻） 1. 测量原理实验电路图如图所示，第一步，闭合开关S 之前，将电阻箱R 的阻值调到零，滑动变阻器'R 的滑片P 滑到左端。

第二步，闭合开关S ，调节滑片P 的位置使电压表示数为满刻度0U 。

第三步，保持滑动变阻器滑片位置不变，再调节电阻箱的阻值，使电压表示数为021U （半偏）， 读取电阻箱的阻值R ，则有V R =R 。

2. 误差分析考虑到实际情况，当把电压表示数调为满刻度0U 后，再调电阻箱阻值，使电压表示数变为021U 时，加到电压表与R 两端的电压值实际已超过0U ，即此时电阻箱两端的电压值已大于021U 。

因此R >V R ,即测V R >真V R ,此种方法测量值偏大。

应使'R 远小于V R 。

3.注意事项（1）电阻箱R 不能用滑动变阻器替换。

（2）'R 远小于V R 本质上指的是'R 与并联的部分的阻值远小于V R 。

（3）在保证电路正常工作时，E 尽量选大一些。

综上所述，当待测电阻阻值远大于滑动变阻器的总电阻时，用电压半偏法，测量值偏大；当待测电阻远小于滑动变阻器总电阻时，用电流半偏法，测量值偏小。
