技术数据：S7-300 CPU 家族支持一个通用的指令集和寻址方法。上面的数 技术数据 据显示了S7-300 CPU312 —— CPU315最重要的技术规范。 程序块的数目：程序块数目的差别是：(FB, FC, DB). 程序块的数目 CPU 312 CPU 313/314/315 32 FB 128 FB 32 FC 128 FC 63 DB 127 DB FB：功能块； FC：功能调用； DB：数据块。 输入/输出 输出：对CPU 312/313，只能有1层组态。 输入 输出 机架组态：对CPU 314/315，可以支持4层组态。 机架组态
模式选择器： 模式选择器： MRES :模块复位功能，清除用户 的块(包括硬件组态）； STOP:停止模式，程序不执行； RUN:程序执行，编程器只读操作； RUN-P :程序执行，编程器读写操 作； 状态指示器： 状态指示器 SF(LED) :组错误，CPU内部错误 或带诊断功能模块错误 BATF: BATF:电池故障，电池不足或不存 在 DC5V:5 V DC 电压指示 FORCE:指示至少有一个输入或输 出被强制 RUN :当CPU启动时闪烁，在运行 模式下常亮 STOP:在停止模式下常亮、有存 储器复位请求时慢速闪烁、正在 执行存储器复位时快速闪烁、由 于存储器卡插入需要存储器复位 时慢速闪烁
• 接口模块 接口模块(IM)： ： IM460、IM461、IM463和IM467 接口模块提供不同机架 之间的连接： UR1 (通用机架) 插18个模块； UR2 (通用机架) 插9个模块； ER1 (扩展机架) 插18个模块； ER2 (扩展机架) 插9模块.； • 功能模块 功能模块(FM)：执行“特殊功能”：计数；定位； 闭环 ： 控制等等。 • 通讯处理器 通讯处理器(CP)：提供如下的联网能力：点到点连接； ： PROFIBUS；工业以太网

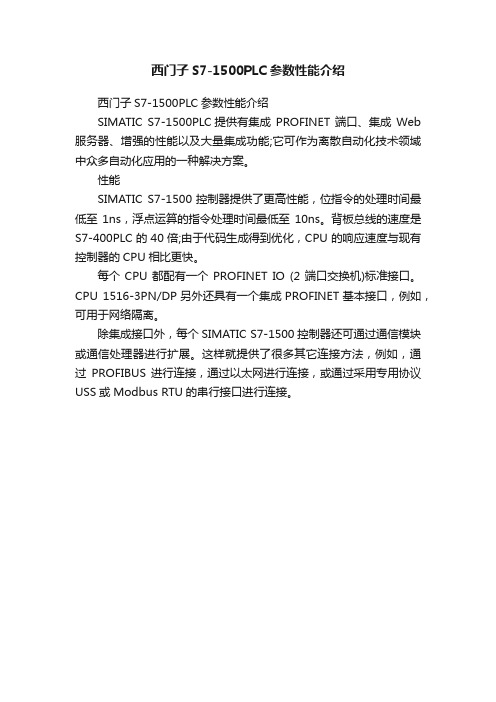

西门子S7-1500PLC参数性能介绍
西门子S7-1500PLC参数性能介绍
西门子S7-1500PLC参数性能介绍
SIMATIC S7-1500PLC提供有集成PROFINET 端口、集成Web 服务器、增强的性能以及大量集成功能;它可作为离散自动化技术领域中众多自动化应用的一种解决方案。
性能
SIMATIC S7-1500控制器提供了更高性能，位指令的处理时间最低至1ns，浮点运算的指令处理时间最低至10ns。
背板总线的速度是S7-400PLC的40倍;由于代码生成得到优化，CPU的响应速度与现有控制器的CPU相比更快。
每个CPU都配有一个PROFINET IO (2端口交换机)标准接口。
CPU 1516-3PN/DP另外还具有一个集成PROFINET基本接口，例如，可用于网络隔离。
除集成接口外，每个SIMATIC S7-1500控制器还可通过通信模块或通信处理器进行扩展。
这样就提供了很多其它连接方法，例如，通过PROFIBUS进行连接，通过以太网进行连接，或通过采用专用协议USS或Modbus RTU的串行接口进行连接。
PLC基础介绍及各家PLC比较
PLC基础介绍及各家PLC比较PLC(可编程逻辑控制器)是一种数字化电子设备，广泛应用于工业自动化系统中，用于控制生产过程中的各种设备和操作。
PLC是在1960年代末期发展起来的，用于取代传统的继电器控制系统。
传统的继电器控制系统需要大量的电器元件和电缆，难以维护和调试。
而PLC通过数字逻辑和微处理器技术，将控制功能全部集成在一台设备中，大大简化了控制系统的结构和安装。
PLC的主要组成部分包括CPU(中央处理单元)、I/O模块、通信模块和编程软件。
PLC的工作原理是根据用户程序的逻辑指令，对输入信号进行处理，并通过输出模块向执行器发送控制信号。
用户程序可以通过编程软件进行编写，常见的编程语言包括梯形图、指令表和结构化文本。
PLC的编程过程相对简单，无需繁杂的电气连线，提高了开发和维护的效率。
各家PLC比较：目前市场上有许多PLC品牌，如施耐德（Schneider）、西门子（Siemens）、欧姆龙（Omron）、三菱（Mitsubishi）等。
各家PLC的性能和特点有所不同。
施耐德PLC：施耐德是全球领先的电气自动化解决方案提供商之一，其PLC产品系列包括Modicon M200、Modicon M221和Modicon M241等。
施耐德PLC具有高性能和多功能特点，适用于各种应用场景。
同时，施耐德PLC还提供丰富的通信接口和插件模块，方便与其他设备的连接和扩展。
西门子PLC：西门子作为德国的知名工业控制设备制造商，其PLC产品系列包括SIMATICS7-1200、SIMATICS7-1500和SIMATICS7-300等。
西门子PLC具有可靠性高和稳定性好的特点，适用于大型工业自动化系统。
此外，西门子PLC具有良好的兼容性，可以与各种传感器、执行器和其他设备无缝连接。
欧姆龙PLC：欧姆龙是日本的自动化控制设备制造商，其PLC产品系列包括CP1H、CP1L和NJ系列等。
欧姆龙PLC具有高性能和易用性的特点，适用于各种产业和工艺。
plc的主要特点
plc的主要特点
1．抗干扰力量强、牢靠性高
在工业现场存在着电磁干扰、电源波动、机械振动、温度和湿度的变化等因素，这些因素都影响着计算机的正常工作。
而plc从硬件和软件两个方面都实行了一系列的抗干扰措施。
在硬件方面，PLC采纳大规模和超大规模的集成电路，采纳了隔离、滤波、屏蔽及接地等抗干扰措施，并实行了耐热、防潮、防尘和抗震等措施；在软件上采纳数字滤波等抗干扰和故障诊断措施。
以上这些措施使PLC具有了很强的抗干扰力量和很高的牢靠性。
2．掌握系统结构简洁、使用便利
在PLC掌握系统中，只需在PLC的输入/输出端子上接入相应的信号线即可，不需要连接继电器之类的低压电器和大量简单的硬件接线电路，大大简化了掌握系统的结构。
PLC体积小、质量轻，安装与维护也极为便利。
另外，PLC的编程大多采纳类似于继电器掌握线路的梯形图形式，这种编程语言形象直观、简单把握，编程特别便利。
3．功能强大、通用性好
PLC内部有成百上千个可供用户使用的编程元件，具有很强的功能，可以实现特别简单的掌握功能。
另外，PLC的产品已经标准化、系列化、模块化，配备有品种齐全的各种硬件装置供用户使用，用户能敏捷便利地进行系统配置，组成不同功能、不同规模的掌握系统。
1。
西门子PLC课件
第2章 可编程序控制器的硬件结构与工作原理
2.1可编程序控制器的基本结构 2.1.1基本结构
组成：CPU模块、输入模块、输出模块、 编 程装置。
1 CPU模块 1）CPU芯片 作用： 在可编程序控制器控制系统中，CPU模块相当于人的大脑，它不断地采集输入信号，
执行用户程序，刷新系统的输出。
二、特点 1编程方法简单易学 2功能强，性能价格比高 3硬件配套齐全．用户使用方便。适应性强 4可靠性高。抗干扰能力强 5系统的设计、安装、调试工作量少 6维修工作量小，维修方便 7体积小，能耗低
1.数字量逻辑控制 2.运动控制 3.闭环过程控制 4.数据处理 5.通信联网
1.3 可编程序控制器的应用领域
3、编程装置 作用： 编程装置用来生成用户程序，并对它进行编辑、检查和修改。
1）.手持式编程器：不能直接输人和编辑梯形图，只能输入和编辑指令表程序，因此又叫做指令编程 器。
2）.编程软件编程：在屏幕上直接生成和编辑梯形图、指令表、功能块图和顺序功能图程序，并可以 实现不同编程语言的相互转换。
4、电源
类型
(1)随机存取存储器(RAM) 用户可以用编程装置读出RAM中的内容，也可以将用户程序写入RAM，它是易失性的存储器，它的电源中断 后，储存的信息将会丢失。
(2)只读存储器(ROM) ROM的内容只能读出，不能写入。它是非易失的，它的电源消失后，仍能保存储存的内容。ROM一般用来 存放可编程序控制器的系统程序。
可编程序控制器使用220V交流电源或24V直流电源。内部的开关电源为各模块提 供DC 5V、±12V、24V等直流电源。
2.1.2 可编程序控制器的物理结构 1整体式（ S7—200）（图2-2） 2模块式 (s7—300和s7—400系列)(图2-3)。
西门子 三菱 欧姆龙 ABBPLC特点比较
问：施耐德plc优势是什么啊 ABB 西门子欧姆龙三菱施耐德plc的优缺点1. 这些品牌Plc,我都用过了施耐德优势是网络功能强，软件好用，方便。
但现在新推出的软件有些怪异，但仍然是人性化设计。
ab plc用的多，abb是变频器用的多。
ab plc 与施耐德类似，但价格要高。
国内用户不多。
主要用在电厂。
西门子是国内用的最多的，也是最规范的。
优势是每一步设计都不能遗留。
缺点就是不够人性化，太过死板。
omron 三菱是日本Plc,优势是小巧，精悍。
但网络功能差。
尤其是组大型工厂网时，太繁琐。
有个问题就提示你，这个问题解决不了，就做不了下一步。
一般用在控制低价的单独设备上。
日本plc与欧美Plc还有自控观念上的区别。
这要在编梯形图时才能感觉到。
比如：手动/自动控制时，同样的逻辑,当由自动改到手动时，在omron plc 上DO输出（单点控制）的设备就停止，而欧美Plc 则保持原来运动状态。
2.最常用的是西门子,因其功能强大,编程简单,容易上手最安全的是三菱,一些重要场合都用三菱的,比如电梯最经济的是欧姆龙.便宜3．西门子，施耐德，罗克韦尔（就是AB），三菱和欧姆龙主要的工控是PLC； ABB和艾默生主要是DCS。
ABB也有PLC，但是市场上几乎不太用。
PLC领域，大型的控制系统排序：AB，西门子，施耐德；AB是技术最领先的。
中型的控制系统排序：西门子，AB，施耐德。
小型的控制系统排序：西门子，欧姆龙，三菱，AB，施耐德。
施耐德的排位，这几年一直在下滑，与内部斗争及技术没有突破、更新为因。
DCS领域： ABB是处于领先的位置，和霍尼韦尔口牌差不多，都是技术较尖端的。
艾默生在国产DCS品牌里口碑还行，质量比浙大中控、和利时等要好些，与佛斯波罗差不多，价格也处于中间。
西门子S7-1500PLC参数性能介绍
西门子S7-1500PLC参数性能介绍SIMATIC S7-1500PLC S7-1500 提供有集成 PROFINET 端口、集成 Web 服务器、增强的性能以及大量集成功能;它可作为离散自动化技术领域中众多自动化应用的一种解决方案。
性能SIMATIC S7-1500控制器提供了更高性能，位指令的处理时间最低至1ns，浮点运算的指令处理时间最低至10ns(取决于CPU类型，这在第一次上市发布的产品中是不可能的)。
背板总线的速度是S7-400PLC的40倍;由于代码生成得到优化，CPU的响应速度与现有控制器的CPU相比更快。
每个CPU都配有一个PROFINET IO (2端口交换机)标准接口。
CPU 1516-3PN/DP另外还具有一个集成PROFINET基本接口，例如，可用于网络隔离。
除集成接口外，每个SIMATIC S7-1500控制器还可通过通信模块或通信处理器进行扩展。
这样就提供了很多其它连接方法，例如，通过PROFIBUS进行连接，通过以太网进行连接，或通过采用专用协议USS或Modbus RTU的串行接口进行连接。
集成技术SIMATIC S7-1500可以不使用任何附加模块而在PLC中集成运动控制功能。
通过PLCopen，该控制器提供了标准化的块，可用来连接模拟驱动器和PROFIdrive驱动器。
运动控制功能支持转速轴和定位轴以及外部编码器。
为了有效调试和快速优化驱动器和闭环控制器，SIMATIC S7-1500还针对所有CPU变量提供了广泛的跟踪功能，既可用于实时诊断，又可用于不定时故障检测。
除驱动器功能外，S7-1500还提供了丰富的闭环控制功能，例如，可通过便于组态的块来自动优化控制参数以获得最佳控制质量。
此外，还可利用工艺模块来执行高速计数、位置捕获等功能，或针对24V直至200kHz的信号执行测量。
集成了安全功能与STEP7结合使用时，每个CPU都会提供基于密码的知识保护，可防止未经授权而读出并更改程序块的内容。
西门子PLC自学教程从入门到精通
CPU
IM 接口模块
SM: DI
SM: DO
SM: AI
SM: AO
FM: - 计数 - 定位 - 闭环控制
CP: - 点-到-点 - PROFIBUS - 工业以太网
系统背版总线
导轨（机架）
S7-300模块
电源模块 （选项）
后备电池 （CPU313以上）
(3/3) CPU 317F-2DP：具有大容量程序存储器、一个PROFIBUS DP主/从接口、一个DP主/从MPI接口，两个接口可用于集成故障安全模块，可以组态为一个故障安全型自动化系统，可满足安全运行的需要。可以与故障安全型ET200M I/O模块进行集中式和分布式连接；与故障安全型ET200S PROFIsafe I/O模块可进行分布式连接；标准模块的集中式和分布式使用，可满足与故障安全无关的应用。CPU运行时需要微存储卡 MMC。
第二章 西门子PLC系统特性及硬件介绍
第2章 S7-300系统特性及硬件介绍
§2.1 SIMATIC S7-300系统结构 §2.2 S7-300 CPU模块 §2.3 信号模块 （SM） §2.4 电源模块 （PS） §2.5 接口模块（IM） §2.6 其他模块（IM） §2.7 SIMATIC S7-300的硬件组态
具有A/D、D/A转换功能，通过I/O模块完成对模拟量的控制和调节。
PLC的功能 通信、联网功能
PROFIBUS DP
PROFIBUS PA (Ex)
PROFIBUS PA
PLC的功能 人机界面功能
PLC的功能 编程、调试等
使用复杂程度不同的手持、便携和桌面式编程器、工作站和操作屏，进行编程、调试、监视、试验和记录，并通过打印机打印出程序文件。
CPU_224介绍
CPU_224介绍CPU-224是一款由德国西门子公司研发的工业自动化产品，属于西门子S7-200系列中的一员。
该系列是一款低成本、高性能的微型PLC（可编程逻辑控制器），被广泛应用于工业自动化领域。
CPU-224是S7-200系列中的上位机，可以连接多个输入输出模块和功能模块，通过编程实现对工业控制系统的逻辑控制。
它具有以下特点和优势：1.强大的处理能力：CPU-224采用高性能的16位处理器，能够处理大量的输入输出信息和逻辑运算，实现复杂的控制功能。
2.多种通信方式：CPU-224支持多种通信接口，包括RS485、RS232和MPI（多点接口），可以与其他设备进行数据交换和通信，实现系统间的数据共享和远程监控。
3. 多种编程方式：CPU-224可以通过编程软件STEP 7-Micro/WIN进行编程，支持基于梯形图和指令列表的编程方式，用户可以根据自己的需求选择合适的编程方式。
4.大内存容量：CPU-224具有1K的内存容量，可以存储大量的程序和数据，满足系统的需求。
5.多种输入输出模块：CPU-224可以连接多个数字输入输出模块和模拟输入输出模块，实现对工业过程的监控和控制，提高生产效率和质量。
6.高可靠性：CPU-224采用可靠的硬件设计和电路保护措施，具有较高的抗干扰能力和稳定性，能够在恶劣的工业环境下正常工作，并保障系统的可靠性和安全性。
7.灵活的功能扩展：CPU-224支持多个功能模块的扩展，包括模拟输入输出模块、计数器模块、通信模块等，可以根据实际应用的需求进行灵活的功能扩展。
8.友好的用户界面：CPU-224配备了显示屏和按键，用户可以通过显示屏进行参数设置和系统监控，通过按键进行功能选择和操作，方便用户进行系统配置和调试。
总之，CPU-224是一款功能强大、性能可靠的工业自动化控制器，适用于各种工业控制系统的设计和应用。
它具有高性价比、易于使用和灵活扩展的特点，能够满足各种工业控制的需求，提高生产效率和质量。
西门子PLC以太网BCNet-S7MPI通讯的特色功能
西门子PLC以太网BCNet-S7MPI通讯的特色功能BCNet-S7MPI 用于西门子S7-200/300/400PLC程序下载、联网通讯、远程监控。
BCNet-S7MPI的功能：1、支持S7总线多主站网络通讯。
2、S7总线波特率自适应，自动查询S7总线上的主站地址，显示地址列表。
3、直接安装在PLC通讯口上，从通讯口获取电源（也可外接电源）。
4、支持西门子S7以太网通讯驱动，包括STEP7编程软件、WINCC监控组态软件以及SIMA TIC NET等。
5、以太网端协议开放，用户可以采用高级语言编程（如VB、VC、C#等）实现与S7-300的数据通讯。
6、提供BCNetS7OPC服务器，无连接数、点数限制。
7、BCNetS7 DataExchange功能，通过简单的配置实现在两个PLC之间交换数据。
8、集成ModbusTCP服务器，支持FC1、FC2、FC3、FC4、FC5、FC6、FC16，Modbus数据区自动映射至S7-300数据区。
9、通过路由器可实现PLC的Internet远程编程和监控。
特色功能1：西门子驱动支持BCNet-S7除支持TCP/IP驱动外，还支持3种驱动方式：1、BCNetS7(PPI)，PPI方式，用于S7200；2、BCNetS7(MPI)，MPI方式，用于S7300，S7400；3、BCNetS7(DP) ，DP 方式，用于S7300，S7400；特色功能2：BCNet-DX通过简单的设置，实现PLC之间的数据交换：特色功能3:modbusTCP通讯Modbus TCP与西门子PLC数据地址对应关系BCNet-S7PPI、BCNet-S7MPI内部集成ModbusTCP服务器，支持ModbusTCP通讯的客户机软件可以直接读写PLC的数据。
实现功能号包括：FC1、FC2、FC3、FC4、FC5、FC6和FC16。
PLC的站地址为Modbus从站地址。
PLC的数据区和Modbus数据区在BCNet-S7PPI/MPI内部被自动映射，PLC内不需要编写通讯程序：1．PLC的Q区对应Modbus的线圈，对应00001。
