质量管理的常用工具与手法一、因果图和排列图1.因果图因果图又名“鱼刺图”，由日本著名的质量管理专家石川兴发明。
因果图是用来思考和显示已知结果与潜在原因之间关系的图，通过对因果关系进行分析和表达，便于解决问题。

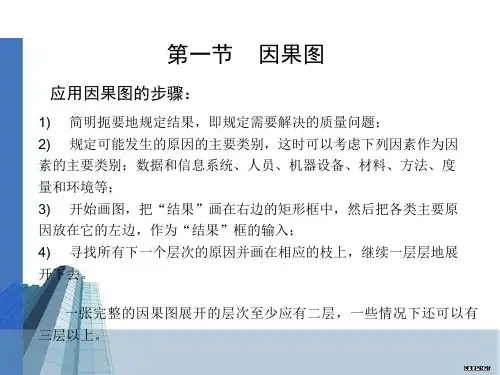

因果图的程序一般而言，因果图的程序主要有五个：第一，简明扼要地规定结果。
第二，规定可能原因的主要类别。
第三，在右边方框理画出结果，在左边画出主要类别，作为结果框的输入。
第四，寻找所有下层次的原因，并画在相应的主枝上，然后继续寻找。
第五，从最高层次原因中选取和识别少量的、看起来对结果影响最大的原因，并对它们开展进一步的研究。
因果图的应用图1所示的是因果分析图。
图1 因果分析案例图从图1可见，首先要画一个粗箭头，把问题放到右边，作为结果框的输出。
如电灯不亮，需要从灯泡问题、电源问题、电线问题、开关问题等方面进行分析。
然后再逐一细查原因，步步深化。
灯泡原因分析完后，再用同样的方法从电源上、电线上、开关上分析原因。
这种分析的思路就是因果图的思路。
2.排列图排列图又名排队图，是为了对最主要到最次要的项目进行排列而作出的简单图示。
排列图的作用一般而言，排列图主要有三个用途：第一，按重要性顺序显示出每个项目对整个问题的作用。
第二，提出识别改进的机会。
第三，用最小的努力获得最大的成功。
排列图的应用[案例]快速热水器的排列图2000年，某热水器厂商开发出了一种快速热水器产品，这种热水器打开5秒钟后，就能完成将水加热，而且可以持续24小时源源不断地供应热水。
但在试验过程中，出现了一个问题，即关键发热零件有时会突然烧掉。
要查出上述问题的原因，可以用排列图表进行分析。
表1 排列图分析表名称频数累计频数累计频率拉弧25125176.9%功率不合格3728888.3%掉膜1630493.3%端面不平1031496.3%其他12326从表1可见，首先，统计最近发生的所有问题，统计出各种制品中的共326个残缺品；其次，再逐项进行分类，例如拉弧一项就占了251个，功率不合格的占了37个，发热膜脱落的有16个，端面不平有10个，还有12个是由于其他原因。
qc7工具七大手法01qc七大手法是指企业质量管理中常用的质量管理工具，有“老七种”和“新七种”之分。
“老七种”有分层法、调查表、排列法、因果图、直方图、控制图和相关图，新的QC七种工具分别是系统图、关联图、亲和图、矩阵图、箭条图、PDPC法以及矩阵数据分析法等。
02“七大手法”主要是指企业质量管理中常用的质量管理工具，有“老七种”和“新七种”之分。
“老七种”有分层法、调查表、排列法、因果图、直方图、控制图和相关图，新的QC七种工具分别是系统图、关联图、亲和图、矩阵图、箭条图、PDPC法以及矩阵数据分析法等。
03QC七大手法：1、层别法：层别法就是将大量有关某一特定主题的观点、意见或想法按组分类，将收集到的大量的数据或资料按相互关系进行分组，加以层别。
层别法一般和柏拉图、直方图等其它七大手法结合使用，也可单独使用。
2、查检表检查表就是将需要检查的内容或项目一一列出，然后定期或不定期的逐项检查，并将问题点记录下来的方法，有时叫做查检表或点检表。
3、柏拉图柏拉图的使用要以层别法为前提，将层别法已确定的项目从大到小进行排列，再加上累积值的图形。
它可以帮助我们找出关键的问题，抓住重要的少数及有用的多数，适用于记数值统计，有人称为ABC图，又因为柏拉图的排序识从大到小，故又称为排列图。
044、直方图直方图是针对某产品或过程的特性值，利用常态分布（也叫正态分布）的原理，把50个以上的数据进行分组，并算出每组出现的次数，再用类似的直方图形描绘在横轴上。
5、因果分析图所谓因果图，又称特性要因图，主要用于分析品质特性与影响品质特性的可能原因之间的因果关系，通过把握现状、分析原因、寻找措施来促进问题的解决，是一种用于分析品质特性（结果）与可能影响特性的因素（原因）的一种工具。
又称为鱼骨图。
6、散布图将因果关系所对应变化的数据分别描绘在X-Y轴坐标系上,以掌握两个变量之间是否相关及相关的程度如何,这种图形叫做“散布图”，也称为“相关图”。
QC七大手法（工具）完整版介绍“七大手法”主要是指企业质量管理中常用的质量管理工具，有“老七种”和“新七种”之分。
“老七种”有分层法、调查表、排列法、因果图、直方图、控制图和相关图，新的QC七种工具分别是系统图、关联图、亲和图、矩阵图、箭条图、PDPC法以及矩阵数据分析法等。
今天我们一起来回顾一下“老七种”。
何为QC七手法：QC七手法又称为QC七工具，一般指旧QC七手法，即层别法、检查表、柏拉图、因果图、管制图、散布图和直方图。
是质量管理及改善运用的有效工具。
QC手法的适用范围：QC手法的用途非常广泛，可以用于企业管理的方方面面（包括计划管控、员工思想意识行为管理、质量管控、成本管控、交期管控、士气管理、环境管理、安全管理、效率管理、绩效考核、日常管理等等），但主要用于品质管理及改善。
七大手法口诀：因果追原因、检查集数据、柏拉抓重点、直方显分布、散布看相关、管制找异常、层别作解析。
因果图（特性要因图、石川图、鱼骨图）：定义：当一个问题的特性（结果）受到一些要因（原因）影响时，将这些要因加以整理，成为有相互关系且有条理的图形，这个图形就称为特性要因图，又叫鱼骨图（Fish-Bone Diagram）。
用途说明：1.整理问题。
2.追查真正的原因。
3.寻找对策。
制作步骤：1. 决定问题或品质的特性——特性的选择不能使用看起来很抽象或含混不清的主题。
2. 决定大要因——须是简单的完整句，且具有某些程度或是方向性。
3. 决定中小要因。
4. 决定影响问题点的主要原因。
5. 填上制作目的、日期及制作者等资料。
应注意事项：1.脑力激荡。
2.以事实为依据。
3.无因果关系者，予以剔除，不予分类。
4.多加利用过去收集的资料。
5.重点放在解决问题上，并依结果提出对策，依5W2H原则执行。
.WHY——为什么？为什么要这么做？理由何在？原因是什么？.WHAT——是什么？目的是什么？做什么工作？.WHERE——何处？在哪里做？从哪里入手？.WHEN——何时？什么时间完成？什么时机最适宜？.WHO——谁？由谁来承担？谁来完成？谁负责？.HOW ——怎么做？如何提高效率？如何实施？方法怎样？.HOW MUCH——多少？做到什么程度？数量如何？质量水平如何？费用产出如何？6.依据特性别，分别制作不同的特性要因图。
质量管理的常用工具与手法一、因果图和排列图1.因果图因果图又名“鱼刺图”，由日本著名的质量管理专家石川兴发明。
因果图是用来思考和显示已知结果及潜在原因之间关系的图，通过对因果关系进行分析和表达，便于解决问题。
因果图的程序一般而言，因果图的程序主要有五个：第一，简明扼要地规定结果。
第二，规定可能原因的主要类别。
第三，在右边方框理画出结果，在左边画出主要类别，作为结果框的输入。
第四，寻找所有下层次的原因，并画在相应的主枝上，然后继续寻找。
第五，从最高层次原因中选取和识别少量的、看起来对结果影响最大的原因，并对它们开展进一步的研究。
因果图的应用图1所示的是因果分析图。
图1 因果分析案例图从图1可见，首先要画一个粗箭头，把问题放到右边，作为结果框的输出。
如电灯不亮，需要从灯泡问题、电源问题、电线问题、开关问题等方面进行分析。
然后再逐一细查原因，步步深化。
灯泡原因分析完后，再用同样的办法从电源上、电线上、开关上分析原因。
这种分析的思路就是因果图的思路。
2.排列图排列图又名排队图，是为了对最主要到最次要的项目进行排列而作出的简单图示。
排列图的作用一般而言，排列图主要有三个用途：第一，按重要性顺序显示出每个项目对整个问题的作用。
第二，提出识别改进的机会。
第三，用最小的努力获得最大的成功。
排列图的应用【案例】快速热水器的排列图2000年，台州某热水器厂商开发出了一种快速热水器产品，这种热水器打开5秒钟后，就能完成将水加热，而且可以持续24小时源源不断地供应热水。
但在试验过程中，出现了一个问题，即关键发热零件有时会突然烧掉。
要查出上述问题的原因，可以用排列图表进行分析。
表1 排列图分析表从表1个残缺品；其次，再逐项进行分类，例如拉弧一项就占了251个，功率不合格的占了37个，发热膜脱落的有16个，端面不平有10个，还有12个是由于其他原因。
再次，做一个累计评定，将各项累计频数和累计频率计算出来。
图2所示的是数据计算出来后，排列图就基本完成。
质量管理的常用工具与手法一、因果图和排列图1.因果图因果图又名“鱼刺图”，由日本著名的质量管理专家石川兴发明。
因果图是用来思考和显示已知结果及潜在原因之间关系的图，通过对因果关系进行分析和表达，便于解决问题。
因果图的程序一般而言，因果图的程序主要有五个：第一，简明扼要地规定结果。
第二，规定可能原因的主要类别。
第三，在右边方框理画出结果，在左边画出主要类别，作为结果框的输入。
第四，寻找所有下层次的原因，并画在相应的主枝上，然后继续寻找。
第五，从最高层次原因中选取和识别少量的、看起来对结果影响最大的原因，并对它们开展进一步的研究。
因果图的应用图1所示的是因果分析图。
图1 因果分析案例图从图1可见，首先要画一个粗箭头，把问题放到右边，作为结果框的输出。
如电灯不亮，需要从灯泡问题、电源问题、电线问题、开关问题等方面进行分析。
然后再逐一细查原因，步步深化。
灯泡原因分析完后，再用同样的办法从电源上、电线上、开关上分析原因。
这种分析的思路就是因果图的思路。
2.排列图排列图又名排队图，是为了对最主要到最次要的项目进行排列而作出的简单图示。
排列图的作用一般而言，排列图主要有三个用途：第一，按重要性顺序显示出每个项目对整个问题的作用。
第二，提出识别改进的机会。
第三，用最小的努力获得最大的成功。
排列图的应用【案例】快速热水器的排列图2000年，台州某热水器厂商开发出了一种快速热水器产品，这种热水器打开5秒钟后，就能完成将水加热，而且可以持续24小时源源不断地供应热水。
但在试验过程中，出现了一个问题，即关键发热零件有时会突然烧掉。
要查出上述问题的原因，可以用排列图表进行分析。
表1 排列图分析表从表1个残缺品；其次，再逐项进行分类，例如拉弧一项就占了251个，功率不合格的占了37个，发热膜脱落的有16个，端面不平有10个，还有12个是由于其他原因。
再次，做一个累计评定，将各项累计频数和累计频率计算出来。
图2所示的是数据计算出来后，排列图就基本完成。
