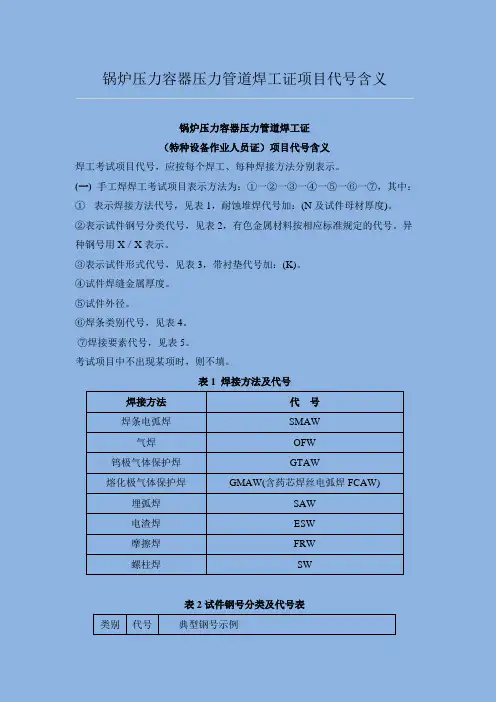

锅炉压力容器压力管道焊工证项目代号含义

锅炉压力容器压力管道焊工证（特种设备作业人员证）项目代号含义焊工考试项目代号，应按每个焊工、每种焊接方法分别表示。

(一) 手工焊焊工考试项目表示方法为：①一②一③一④一⑤一⑥一⑦，其中：①表示焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②表示试件钢号分类代号，见表2，有色金属材料按相应标准规定的代号。

异种钢号用X／X表示。

③表示试件形式代号，见表3，带衬垫代号加：(K)。

④试件焊缝金属厚度。

⑤试件外径。

⑥焊条类别代号，见表4。

⑦焊接要素代号，见表5。

考试项目中不出现某项时，则不填。

表1 焊接方法及代号表2试件钢号分类及代号表表5焊接要素及代号(二)焊机操作工考试项目表示方法为：①一②一③，其中：①焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②试件形式代号，见表3，带衬垫代号加(K)。

③焊接要素代号，见表5，存在两种以上要素时，用“／”分开。

考试项目中不出现该项时，则不填。

(三)项目代号应用举例如下：(1)厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW-Ⅱ-lG(K)-12-F3J。

(2)壁厚为8mm、外径为60mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm，然后采用J427焊条手工焊填满坡口，项目代号为：GTAW-Ⅰ-5G-3/60—02和SMAW一Ⅰ一5G(K)一5/60一F3J。

(3)板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动C02气体保护焊，填充金属为药芯焊丝，试件全焊透。

项目代号：GMAW一Ⅱ一3G一10。

(4)管材对接焊缝无衬垫水平固定试件，壁厚为8mm，外径为70mm，钢号为16Mn，采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW一5G一06/09。

(5)在壁厚为10mm、外径为86mm的16Mn钢制管材垂直固定试件上使用A312焊条手工堆焊，项目代号：SMAW(N10)-Ⅱ-2G-86-F4。

锅炉压力容器压力管道焊工证项目代号含义锅炉压力容器压力管道焊工证（特种设备作业人员证）项目代号含义焊工考试项目代号，应按每个焊工、每种焊接方法分别表示。

(一)手工焊焊工考试项目表示方法为：①一②一③一④一⑤一⑥一⑦，其中：①表示焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②表示试件钢号分类代号，见表2，有色金属材料按相应标准规定的代号。

异种钢号用X／X表示。

③表示试件形式代号，见表3，带衬垫代号加：(K)。

④试件焊缝金属厚度。

⑤试件外径。

⑥焊条类别代号，见表4。

⑦焊接要素代号，见表5。

考试项目中不出现某项时，则不填。

表1 焊接方法及代号焊接方法代号焊条电弧焊SMAW气焊OFW钨极气体保护焊GTAW熔化极气体保护焊GMAW(含药芯焊丝电弧焊FCAW)埋弧焊SAW电渣焊ESW摩擦焊FRW螺柱焊SW表2试件钢号分类及代号表类别代号典型钢号示例碳素钢IQ195 lO HP245 U75 S205．Q215 15 HP265 L210Q235 202520R20g20G22g低合金钢IIHP295 L245 12Mng 12CrMo 09MnDHF325 1290 16Mn 12CrMoG 09MnNiDHPM5 L320 16Mng 15CrMo 09MnNiDR HV365 L360 16MnR 15CrMoR 16MnD L415 15MnNbR 15CrMoG 16MnDRL4YO 15MnV 14CrlMo 15MnNiDRIA85 15MnVii 14Cr1MoR 20MnMoD1555 20nnMo 12CrlMoV07MnNiCrMoVDRS240 lOMnWVNb 12CrlMoVG08MnNiCrMoVDS290 13MnNiMoNbR 12Cr2Mo10Ni3MoVDs315 20MnMoNb 12Cr2M01S360 07MnCrMoVR 12Cr2MolRs385 12Cr2MoGS415 12Cr2Mo-WTiBS450 12Cr3MoVSiTiBS480马氏体钢、铁1Cr5Mo OCrl3 lcrl3 1Crl7 1Cr9Mol索体不锈钢Ⅲ奥氏体不锈钢、双相不锈钢IV0Crl9Ni9 0Crl8Nil2M02Ti 0Cr23Nil30Crl8Ni9Ti 00Crl7Nil4M02 0Cr25Ni200Grl8NillTi 0crl8Nil2M03Ti 00crl8Ni5M03Si200Crl8NilO 00Crl9Nil3M03 lCr19Ni900Crl9Ni11 0Crl9Nil3M03 lCrl9NillTi1Cr23Nn8表3试件形式、位置及代号试件形式试件位置代号板材对接焊缝试件平焊lG 横焊2G 立焊3G 仰焊4G管材对接焊缝试件水平转动1C垂直固定2G 水平固定向上焊5G向下焊5GX 450固定向上焊6G向下焊6GX管板角接头试件水平转动2FRG 垂直固定平焊2FG 垂直固定仰焊4FG 水平固定5FG 450固定6FG螺柱焊试件平焊lS 横焊 2S 仰焊4S表4焊条类别、代号及适用范围焊条 类别 焊条类 别代号相应型号适用焊件的焊条范围相应标准 钛钙型 F1 EXX03F1GB/T5117、GB/TSll8、GB/T983(奥氏体、双相钢焊条除外)纤维素型 F2 EXXl0，EXXll ，EXXl0一x ，EXXll —xF1．F2钛型、钛钙型F3EXXX(x)一16，KXXX(x)．17Fl ，F3低氢型、 碱性F3J EXXl5，EXXl6EXXl8，EXX48 EXXl5一x ．EXXl6一x EXXl8一x ．EXX48一x EXXX(x)一15，EXXX(x)一16EXXX(X)一17F1，F3,F3J钛型、 钛钙型F4EXXX(x)一16，EXXX(x)一17F4GB/T983(奥氏体、双相钢焊条)碱性 F4JEXXX(x)一15，EXXX(x)一16，EXXX(x)一17F4．F4J表5焊接要素及代号 焊接要素要素代号手工钨极气体保护焊填充金属焊丝无0l 实芯02 药芯0B机械化焊钨极气体保护焊自动稳压系统有04无05 自动跟踪系统有06无07 每面坡口内焊道单道08多道09(二)焊机操作工考试项目表示方法为：①一②一③，其中：①焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

锅炉压力容器压力管道焊工证项目代号含义锅炉压力容器压力管道焊工证（特种设备作业人员证）项目代号含义焊工考试项目代号，应按每个焊工、每种焊接方法分别表示。

(一)手工焊焊工考试项目表示方法为：①一②一③一④一⑤一⑥一⑦，其中：①表示焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②表示试件钢号分类代号，见表2，有色金属材料按相应标准规定的代号。

异种钢号用X／X表示。

③表示试件形式代号，见表3，带衬垫代号加：(K)。

④试件焊缝金属厚度。

⑤试件外径。

⑥焊条类别代号，见表4。

⑦焊接要素代号，见表5。

考试项目中不出现某项时，则不填。

表1 焊接方法及代号表2试件钢号分类及代号表表3试件形式、位置及代号表4焊条类别、代号及适用范围表5焊接要素及代号(二)焊机操作工考试项目表示方法为：①一②一③，其中：①焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②试件形式代号，见表3，带衬垫代号加(K)。

③焊接要素代号，见表5，存在两种以上要素时，用“／”分开。

考试项目中不出现该项时，则不填。

(三)项目代号应用举例如下：(1)厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW一Ⅱ一lG(K)一12一F3J。

(2)壁厚为8mm、外径为60mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm，然后采用J427焊条手工焊填满坡口，项目代号为：GTAW一Ⅰ一5G一3/60—02和SMAW一Ⅰ一5G(K)一5/60一F3J。

(3)板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动C02气体保护焊，填充金属为药芯焊丝，试件全焊透。

项目代号：GNAW一Ⅱ一3G一10。

(4)管材对接焊缝无衬垫水平固定试件，壁厚为8mm，外径为70mm，钢号为16Mn，采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW一5G一06/09。

锅炉压力容器压力管道焊工证项目代号含义锅炉压力容器压力管道焊工证（特种设备作业人员证）项目代号含义焊工考试项冃代号SMAW4MG-12-F3J SMAW-L5G (K) 5/60-F3J-------- ?弊援腔热代弓----------------- 6埠黑类Bl牝号---------------------- ^iWtfi--------------------------- ” rr；炸鬣金屈厚度__________________ 3试件勒掘祀号------------------------- ：.-■：- ' ■ 'J '.----------------------------------------- 1焊播方注代号焊工考试项目代号，应按每个焊工、每种焊接方法分别表示。

（一）手工焊焊工考试项目表示方法为：①一②一③一④一⑤一⑥一⑦，其中：①表示焊接方法代号，见表1耐蚀堆焊代号加：（N及试件母材厚度）。

②表示试件钢号分类代号，见表2,有色金属材料按相应标准规定的代号。

异种钢号用X/X表示。

③表示试件形式代号，见表3，带衬垫代号加：（K）。

④试件焊缝金属厚度。

⑤试件外径。

⑥焊条类别代号，见表4。

⑦焊接要素代号，见表5。

考试项目中不出现某项时，则不填。

表1焊接方法及代号表2试件钢号分类及代号表别类号代L5 9 QQ 2 s75 u 5 21 Q5 1 o L2碳5 3 2 Q20 I 25 來钢IR O 2 og 2 G o 2g 2245 L2ng Mn2n M 6 1 低O23ng Mn 6 1 合金I5钢O Y L4 5 00 s5 55表3试件形式、位置及代号（二）焊机操作工考试项目表示方法为：①一②一③，其中：①焊接方法代号，见表1,耐蚀堆焊代号加：（N及试件母材厚度）。

②试件形式代号，见表3，带衬垫代号加（K）。

③焊接要素代号，见表5,存在两种以上要素时，用丁”分开。

锅炉压力容器压力管道焊工证（特种设备作业人员证）项目代号含义焊工考试项目代号，应按每个焊工、每种焊接方法分别表示。

(一)手工焊焊工考试项目表示方法为：①一②一③一④一⑤一⑥一⑦，其中：①表示焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②表示试件钢号分类代号，见表2，有色金属材料按相应标准规定的代号。

异种钢号用X／X表示。

③表示试件形式代号，见表3，带衬垫代号加：(K)。

④试件焊缝金属厚度。

⑤试件外径。

⑥焊条类别代号，见表4。

⑦焊接要素代号，见表5。

考试项目中不出现某项时，则不填。

表1 焊接方法及代号表2试件钢号分类及代号表(二)焊机操作工考试项目表示方法为：①一②一③，其中：①焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②试件形式代号，见表3，带衬垫代号加(K)。

③焊接要素代号，见表5，存在两种以上要素时，用“／”分开。

考试项目中不出现该项时，则不填。

(三)项目代号应用举例如下：(1)厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW-Ⅱ-lG(K)-12-F3J。

(2)壁厚为8mm、外径为60mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm，然后采用J427焊条手工焊填满坡口，项目代号为：GTAW-Ⅰ-5G-3/60—02和SMAW一Ⅰ一5G(K)一5/60一F3J。

(3)板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动C02气体保护焊，填充金属为药芯焊丝，试件全焊透。

项目代号：GNAW一Ⅱ一3G一10。

(4)管材对接焊缝无衬垫水平固定试件，壁厚为8mm，外径为70mm，钢号为16Mn，采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW一5G一06/09。

(5)在壁厚为10mm、外径为86mm的16Mn钢制管材垂直固定试件上使用A312焊条手工堆焊，项目代号：SMAW(N10)-Ⅱ-2G-86-F4。

锅炉压力容器压力管道焊工证项目代号含义锅炉压力容器压力管道焊工证（特种设备作业人员证）项目代号含义焊工考试项目代号，应按每个焊工、每种焊接方法分别表示。

(一)手工焊焊工考试项目表示方法为：①一②一③一④一⑤一⑥一⑦，其中：①表示焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②表示试件钢号分类代号，见表2，有色金属材料按相应标准规定的代号。

异种钢号用X／X表示。

③表示试件形式代号，见表3，带衬垫代号加：(K)。

④试件焊缝金属厚度。

⑤试件外径。

⑥焊条类别代号，见表4。

⑦焊接要素代号，见表5。

考试项目中不出现某项时，则不填。

表1 焊接方法及代号表2试件钢号分类及代号表表3试件形式、位置及代号表4焊条类别、代号及适用范围表5焊接要素及代号(二)焊机操作工考试项目表示方法为：①一②一③，其中：①焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②试件形式代号，见表3，带衬垫代号加(K)。

③焊接要素代号，见表5，存在两种以上要素时，用“／”分开。

考试项目中不出现该项时，则不填。

(三)项目代号应用举例如下：(1)厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW一Ⅱ一lG(K)一12一F3J。

(2)壁厚为8mm、外径为60mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm，然后采用J427焊条手工焊填满坡口，项目代号为：GTAW一Ⅰ一5G一3/60—02和SMAW一Ⅰ一5G(K)一5/60一F3J。

(3)板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动C02气体保护焊，填充金属为药芯焊丝，试件全焊透。

项目代号：GNAW一Ⅱ一3G一10。

(4)管材对接焊缝无衬垫水平固定试件，壁厚为8mm，外径为70mm，钢号为16Mn，采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW一5G一06/09。

高压焊工证项目代号含义【建筑工程类独家文档首发】从事锅炉管道压力容器等承压类焊接的焊工需要持有质量技术监督局颁发的特种设备作业人员证（高压证）下面高升焊接工程学校为大家介绍一下证书项目代号的含义：⑴厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW－Ⅱ－１Ｇ（Ｋ）－１２－Ｆ３Ｊ。

⑵壁厚为8mm、外径为60 mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm 然后采用J427焊条手工填满坡口，项目代号为：GTAW－Ⅰ－５Ｇ－3／60－02和SMAW－Ⅰ－５Ｇ(K)－5／60－F3J。

⑶板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动CO2气体保护焊，填充金属为药芯焊丝，试件全焊透。

项目代号：GMAW－Ⅱ－3G－10。

⑷管材对接焊缝无衬垫水平固定试件，壁厚为８mm，外径为70 mm，钢号为16Mn,采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW－5G－06／09。

⑸壁厚为10mm，外径为86 mm的16Mn钢管管材垂直固定试件上使用A312焊条手工堆焊，项目代号：SMAW(N10) －Ⅱ－2G－86－F4。

⑹管板角接头无衬垫水平固定试件，管材厚度为3mm外径为25mm，材质为20号钢，板材厚度为8mm，材质为16MnR，采用手工钨极氩弧焊打底不加填充焊丝，焊缝金属厚度为2mm，然后采用自动钨极氩弧焊药芯焊丝多道焊，填满坡口，焊机无稳压系统，无自动跟踪系统，项目代号为：GTAW－Ⅰ／Ⅱ－5FG－2／25－01和GTAW－5FG（K）05／07／09。

⑺S290钢管外径为320mm，壁厚为12mm，水平固定位置，使用EXX10焊条向下焊打底，背面没有衬垫，焊缝金属厚度为4mm，然后采用药芯焊丝自动焊，焊机无自动跟踪，进行多层多道焊填满坡口。

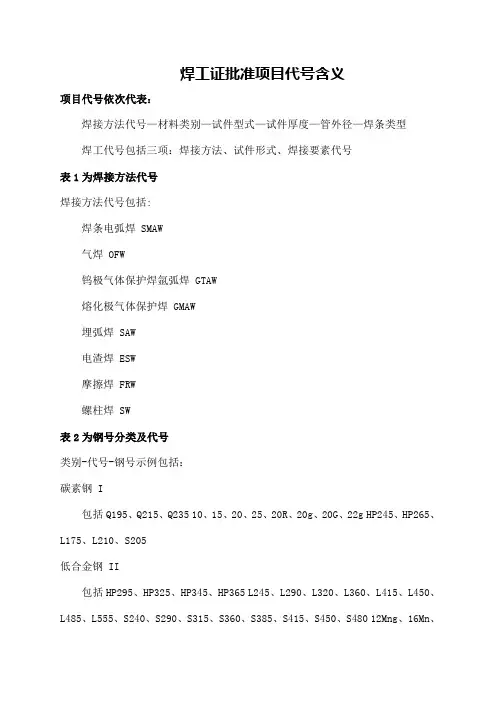

焊工证批准项目代号含义项目代号依次代表：焊接方法代号—材料类别—试件型式—试件厚度—管外径—焊条类型焊工代号包括三项：焊接方法、试件形式、焊接要素代号表1为焊接方法代号焊接方法代号包括:焊条电弧焊 SMAW气焊 OFW钨极气体保护焊氩弧焊 GTAW熔化极气体保护焊 GMAW埋弧焊 SAW电渣焊 ESW摩擦焊 FRW螺柱焊 SW表2为钢号分类及代号类别-代号-钢号示例包括：碳素钢 I包括Q195、Q215、Q235 10、15、20、25、20R、20g、20G、22g HP245、HP265、L175、L210、S205低合金钢 II包括HP295、HP325、HP345、HP365 L245、L290、L320、L360、L415、L450、L485、L555、S240、S290、S315、S360、S385、S415、S450、S480 12Mng、16Mn、16Mng、16MnR、15MnNIR、15MnV、15MnVR、20MnMo、10MnWVNB、13MnnIMonBR、20MnMonB、07MnCRMoVR 12CrMo、12CrMoG、15CrMo、15CrMor15CrMoG、14Cr1Mo、14Cr1MoR、12Cr1MoV、12Cr1MoVG、12Cr2Mo、12Cr2Mo1、12Cr2Mo1R、12Cr2MoG、12Cr2MoWVTiB、09MnnID、12Cr3MoVSiTiB 09MnD、09MnnIDR、16MnD、16MnDR、15MnNIDR、20MnMoD、07MnnICrMoVDR、08MnnICrMoVD、10nI3MoVD马氏体不锈钢、铁素体不锈钢 III包括1Cr5Mo、0Cr13、1Cr13、1Cr17、1Cr9Mo1奥氏体不锈钢 IV包括0Cr19Ni9、0Cr18Ni12Mo2Ti 、0Cr23Ni13、0Cr18Ni9Ti、00Cr17Ni14Mo2、0Cr25Ni20、0Cr18Ni11Ti、0Cr18Ni12Mo3Ti、00Cr18Ni5Mo3Si2、00Cr18Ni10、00Cr19Ni13Mo3、1Cr19Ni9、00Cr19Ni11、 0Cr19Ni13Mo3、1Cr19Ni11Ti、1Cr23Ni18表3为试件形式、位置代号试件形式-试件位置代号-板材与管径大于600mm的管材、板材与管径小于600mm的管材-角焊缝位置-管板角接头-焊件位置板状对接焊缝试件平焊 1G 平平平横焊 2G 平、横平、横平、横立焊 3G 平、立平平、横、立仰焊 4G 平、仰平平、横、仰管状对接焊缝试件水平转动 1G 平平平垂直固定 2G 平、横平、横平、横、水平固定向上焊 5G 平、立、仰平、立、仰平、立、仰向下焊 5GX 平、立向下、仰平、立向下、仰平、立向下、仰45°固定向上焊 6G 平、横、立、仰平、横、立、仰平、横、立、仰向下焊 6GX 平、立向下、横、仰平、立向下、横、仰平、立向下、横、仰管板角接头试件水平转动 2FRG 平、横 2FG垂直固定平焊 2FG 平、横 2FRG、2FG垂直固定仰焊 4FG 平、横、仰 4FG、2FG水平固定 5FG 平、横、立、仰 5FG、2FRG、2FG45°固定 6FG 平、横、立、仰所有位置螺柱焊平焊 1S横焊 2S仰焊 4S表4为手工焊对接焊缝试件焊缝形式试件母材厚度t不得小于12mm;且焊缝不少于3层表5 手工焊管材对接焊缝试件表5-1手工焊管板角接头试件当S0≥12时;t应不小于12mm;且焊缝不得少于3层;S0为管板厚度..表6代表焊条类别、代号及适用范围焊条类别-焊条类别代号-相应型号-适用焊件的焊条范围钛钙型 F1 E××03、GB/T5117、GB/T5118、GB/T983奥氏体、双相钢焊条除外纤维素型 F2 E××10、E××11、E××10-X、E××11-X F1、F2钛型、钛钙型 F3 E××××-16、E××××-17 F1、F3低氢型、碱性 F3J E××15、E××16、E××18、E××48、E××15X、E ××16X、E××18X 、E××48X、E××××-15、E××××-16、E××××-17 F1、F3、F3J钛型、钛钙型 F4 E××××-16、E××××-17 F4 GB/T983奥氏体、双相钢焊条碱性 F4J E××××-15、E××××-16、E××××-17 F4、F4J表7焊接要素代号手工钨极气体保护填充金属焊丝：无 01、实芯 02、药芯 03机械化焊钨极气体保护自动稳压系统：有 04、无 05自动跟踪系统：有 06、无 07每面坡口内焊道：单道 08、多道 09。

焊⼯证代号含义锅炉压⼒容器压⼒管道焊⼯证（特种设备作业⼈员证）项⽬代号含义焊⼯考试项⽬代锅炉压⼒容器压⼒管道焊⼯证项⽬代号含义号，应按每个焊⼯、每种焊接⽅法分别表⽰。

(⼀)⼿⼯焊焊⼯考试项⽬表⽰⽅法为：①⼀②⼀③⼀④⼀⑤⼀⑥⼀⑦，其中：①表⽰焊接⽅法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②表⽰试件钢号分类代号，见表2，有⾊⾦属材料按相应标准规定的代号。

异种钢号⽤X／X表⽰。

③表⽰试件形式代号，见表3，带衬垫代号加：(K)。

④试件焊缝⾦属厚度。

⑤试件外径。

⑥焊条类别代号，见表4。

⑦焊接要素代号，见表5。

考试项⽬中不出现某项时，则不填。

表1 焊接⽅法及代号表2试件钢号分类及代号表表3试件形式、位置及代号表4焊条类别、代号及适⽤范围表5焊接要素及代号(⼆)焊机操作⼯考试项⽬表⽰⽅法为：①⼀②⼀③，其中：①焊接⽅法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②试件形式代号，见表3，带衬垫代号加(K)。

③焊接要素代号，见表5，存在两种以上要素时，⽤“／”分开。

考试项⽬中不出现该项时，则不填。

(三)项⽬代号应⽤举例如下：(1)厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使⽤J507焊条⼿⼯焊接，试件全焊透，项⽬代号：SMAW⼀Ⅱ⼀lG(K)⼀12⼀F3J。

(2)壁厚为8mm、外径为60mm的20g钢管对接焊缝⽔平固定试件，背⾯不加衬垫，⽤⼿⼯钨极氩弧焊打底，填充⾦属为实芯焊丝，焊缝⾦属厚度为3mm，然后采⽤J427焊条⼿⼯焊填满坡⼝，项⽬代号为：GTAW⼀Ⅰ⼀5G⼀3/60—02和SMAW⼀Ⅰ⼀5G(K)⼀5/60⼀F3J。

(3)板厚为10mm的16MnR钢板⽴焊试件⽆衬垫，采⽤半⾃动C02⽓体保护焊，填充⾦属为药芯焊丝，试件全焊透。

项⽬代号：GNAW⼀Ⅱ⼀3G⼀10。

(4)管材对接焊缝⽆衬垫⽔平固定试件，壁厚为8mm，外径为70mm，钢号为16Mn，采⽤⾃动熔化极⽓体保护焊，使⽤实芯焊丝，在⾃动跟踪条件下进⾏多道焊全焊透，项⽬代号：GMAW⼀5G⼀06/09。

锅炉压力容器压力管道焊工证项目代号含义锅炉压力容器压力管道焊工证（特种设备作业人员证）项目代号含义焊工考试项目代号，应按每个焊工、每种焊接方法分别表示。

(一) 手工焊焊工考试项目表示方法为：①-②-③-④-⑤-⑥-⑦，其中：①表示焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②表示试件钢号分类代号，见表2，有色金属材料按相应标准规定的代号。

异种钢号用X／X表示。

③表示试件形式代号，见表3，带衬垫代号加：(K)。

④试件焊缝金属厚度。

⑤试件外径。

⑥焊条类别代号，见表4。

⑦焊接要素代号，见表5。

考试项目中不出现某项时，则不填。

表1 焊接方法及代号表2试件钢号分类及代号表表3表5(二)焊机操作工考试项目表示方法为：①-②-③，其中：①焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②试件形式代号，见表3，带衬垫代号加(K)。

③焊接要素代号，见表5，存在两种以上要素时，用“／”分开。

考试项目中不出现该项时，则不填。

(三)项目代号应用举例如下：(1)厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW-Ⅱ-lG(K)-12-F3J。

(2)壁厚为8mm、外径为60mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm，然后采用J427焊条手工焊填满坡口，项目代号为：GTAW-Ⅰ-5G-3/60—02和SMAW-Ⅰ-5G(K)-5/60-F3J。

(3)板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动C02气体保护焊，填充金属为药芯焊丝，试件全焊透。

项目代号：GNAW-Ⅱ-3G-10。

(4)管材对接焊缝无衬垫水平固定试件，壁厚为8mm，外径为70mm，钢号为16Mn，采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW-5G-06/09。

锅炉压力容器压力管道焊工证（特种设备作业人员证）项目代号含义焊工考试项目代号，应按每个焊工、每种焊接方法分别表示。

(一) 手工焊焊工考试项目表示方法为：①一②一③一④一⑤一⑥一⑦，其中：①表示焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②表示试件钢号分类代号，见表2，有色金属材料按相应标准规定的代号。

异种钢号用X／X表示。

③表示试件形式代号，见表3，带衬垫代号加：(K)。

④试件焊缝金属厚度。

⑤试件外径。

⑥焊条类别代号，见表4。

⑦焊接要素代号，见表5。

考试项目中不出现某项时，则不填。

(二)焊机操作工考试项目表示方法为：①一②一③，其中：①焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②试件形式代号，见表3，带衬垫代号加(K)。

③焊接要素代号，见表5，存在两种以上要素时，用“／”分开。

考试项目中不出现该项时，则不填。

(三)项目代号应用举例如下：(1)厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW-Ⅱ-lG(K)-12-F3J。

(2)壁厚为8mm、外径为60mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm，然后采用J427焊条手工焊填满坡口，项目代号为：GTAW-Ⅰ-5G-3/60—02和SMAW一Ⅰ一5G(K)一5/60一F3J。

(3)板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动C02气体保护焊，填充金属为药芯焊丝，试件全焊透。

项目代号：GNAW一Ⅱ一3G一10。

(4)管材对接焊缝无衬垫水平固定试件，壁厚为8mm，外径为70mm，钢号为16Mn，采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW一5G一06/09。

(5)在壁厚为10mm、外径为86mm的16Mn钢制管材垂直固定试件上使用A312焊条手工堆焊，项目代号：SMAW(N10)-Ⅱ-2G-86-F4。

锅炉压力容器压力管道焊工证项目代号含义锅炉压力容器压力管道焊工证（特种设备作业人员证）项目代号含义焊工考试项目代号，应按每个焊工、每种焊接方法分别表示。

(一)手工焊焊工考试项目表示方法为：①一②一③一④一⑤一⑥一⑦，其中：①表示焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②表示试件钢号分类代号，见表2，有色金属材料按相应标准规定的代号。

异种钢号用X／X表示。

③表示试件形式代号，见表3，带衬垫代号加：(K)。

④试件焊缝金属厚度。

⑤试件外径。

⑥焊条类别代号，见表4。

⑦焊接要素代号，见表5。

考试项目中不出现某项时，则不填。

表1 焊接方法及代号表2试件钢号分类及代号表表3试件形式、位置及代号表4焊条类别、代号及适用范围表5焊接要素及代号(二)焊机操作工考试项目表示方法为：①一②一③，其中：①焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②试件形式代号，见表3，带衬垫代号加(K)。

③焊接要素代号，见表5，存在两种以上要素时，用“／”分开。

考试项目中不出现该项时，则不填。

(三)项目代号应用举例如下：(1)厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW一Ⅱ一lG(K)一12一F3J。

(2)壁厚为8mm、外径为60mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm，然后采用J427焊条手工焊填满坡口，项目代号为：GTAW一Ⅰ一5G一3/60—02和SMAW一Ⅰ一5G(K)一5/60一F3J。

(3)板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动C02气体保护焊，填充金属为药芯焊丝，试件全焊透。

项目代号：GNAW一Ⅱ一3G一10。

(4)管材对接焊缝无衬垫水平固定试件，壁厚为8mm，外径为70mm，钢号为16Mn，采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW一5G一06/09。

锅炉压力容器压力管道焊工证项目代号含义锅炉压力容器压力管道焊工证（特种设备作业人员证）项目代号含义焊工考试项目代号，应按每个焊工、每种焊接方法分别表示。

(一) 手工焊焊工考试项目表示方法为：①-②-③-④-⑤-⑥-⑦，其中：①表示焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②表示试件钢号分类代号，见表2，有色金属材料按相应标准规定的代号。

异种钢号用X／X表示。

③表示试件形式代号，见表3，带衬垫代号加：(K)。

④试件焊缝金属厚度。

⑤试件外径。

⑥焊条类别代号，见表4。

⑦焊接要素代号，见表5。

考试项目中不出现某项时，则不填。

表1 焊接方法及代号表2试件钢号分类及代号表表3表5(二)焊机操作工考试项目表示方法为：①-②-③，其中：①焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②试件形式代号，见表3，带衬垫代号加(K)。

③焊接要素代号，见表5，存在两种以上要素时，用“／”分开。

考试项目中不出现该项时，则不填。

(三)项目代号应用举例如下：(1)厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW-Ⅱ-lG(K)-12-F3J。

(2)壁厚为8mm、外径为60mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm，然后采用J427焊条手工焊填满坡口，项目代号为：GTAW-Ⅰ-5G-3/60—02和SMAW-Ⅰ-5G(K)-5/60-F3J。

(3)板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动C02气体保护焊，填充金属为药芯焊丝，试件全焊透。

项目代号：GNAW-Ⅱ-3G-10。

(4)管材对接焊缝无衬垫水平固定试件，壁厚为8mm，外径为70mm，钢号为16Mn，采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW-5G-06/09。

锅炉压力容器压力管道焊工证项目代号含义锅炉压力容器压力管道焊工证（特种设备作业人员证）项目代号含义焊工考试项目代号，应按每个焊工、每种焊接方法分别表示。

(一)手工焊焊工考试项目表示方法为：①一②一③一④一⑤一⑥一⑦，其中：①表示焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②表示试件钢号分类代号，见表2，有色金属材料按相应标准规定的代号。

异种钢号用X／X表示。

③表示试件形式代号，见表3，带衬垫代号加：(K)。

④试件焊缝金属厚度。

⑤试件外径。

⑥焊条类别代号，见表4。

⑦焊接要素代号，见表5。

考试项目中不出现某项时，则不填。

表1 焊接方法及代号表2试件钢号分类及代号表表3试件形式、位置及代号表4焊条类别、代号及适用范围表5焊接要素及代号(二)焊机操作工考试项目表示方法为：①一②一③，其中：①焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②试件形式代号，见表3，带衬垫代号加(K)。

③焊接要素代号，见表5，存在两种以上要素时，用“／”分开。

考试项目中不出现该项时，则不填。

(三)项目代号应用举例如下：(1)厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW一Ⅱ一lG(K)一12一F3J。

(2)壁厚为8mm、外径为60mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm，然后采用J427焊条手工焊填满坡口，项目代号为：GTAW一Ⅰ一5G一3/60—02和SMAW一Ⅰ一5G(K)一5/60一F3J。

(3)板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动C02气体保护焊，填充金属为药芯焊丝，试件全焊透。

项目代号：GNAW一Ⅱ一3G一10。

(4)管材对接焊缝无衬垫水平固定试件，壁厚为8mm，外径为70mm，钢号为16Mn，采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW一5G一06/09。

高压焊工证项目代号含义【建筑工程类独家文档首发】从事锅炉管道压力容器等承压类焊接的焊工需要持有质量技术监督局颁发的特种设备作业人员证（高压证）下面高升焊接工程学校为大家介绍一下证书项目代号的含义：⑴厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW－Ⅱ－１Ｇ（Ｋ）－１２－Ｆ３Ｊ。

⑵壁厚为8mm、外径为60 mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm 然后采用J427焊条手工填满坡口，项目代号为：GTAW－Ⅰ－５Ｇ－3／60－02和SMAW－Ⅰ－５Ｇ(K)－5／60－F3J。

⑶板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动CO2气体保护焊，填充金属为药芯焊丝，试件全焊透。

项目代号：GMAW－Ⅱ－3G－10。

⑷管材对接焊缝无衬垫水平固定试件，壁厚为８mm，外径为70 mm，钢号为16Mn,采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW－5G－06／09。

⑸壁厚为10mm，外径为86 mm的16Mn钢管管材垂直固定试件上使用A312焊条手工堆焊，项目代号：SMAW(N10) －Ⅱ－2G－86－F4。

⑹管板角接头无衬垫水平固定试件，管材厚度为3mm外径为25mm，材质为20号钢，板材厚度为8mm，材质为16MnR，采用手工钨极氩弧焊打底不加填充焊丝，焊缝金属厚度为2mm，然后采用自动钨极氩弧焊药芯焊丝多道焊，填满坡口，焊机无稳压系统，无自动跟踪系统，项目代号为：GTAW－Ⅰ／Ⅱ－5FG－2／25－01和GTAW－5FG（K）05／07／09。

⑺S290钢管外径为320mm，壁厚为12mm，水平固定位置，使用EXX10焊条向下焊打底，背面没有衬垫，焊缝金属厚度为4mm，然后采用药芯焊丝自动焊，焊机无自动跟踪，进行多层多道焊填满坡口。
