浅淡涂装线的集中输、调漆循环方式和结构
浅淡涂装线的集中输、调漆循环方式和结构作者：吴鹏立高金辉张志宏来源：《数字化用户》2013年第11期【摘要】本文主要介绍了用于汽车涂装的集中输、调漆系统的结构及不同的循环方式。
【关键词】集中输调漆系统循环随着汽车工业的快速发展，汽车装饰性的不断提高，汽车外观色彩日新月异，对于汽车涂装工艺的供漆系统提出了更高的要求。
集中输调漆系统就是为适应大批量、高品质生产线的需要而发展起来的，它取代了传统的重力式、虹吸式、增压罐式等供漆方式。
一、集中输、调漆系统的优点集中输、调漆系统，就是调漆间输漆罐内的涂料由压力泵的工作的产生的压力下，经过密封管道压送到喷涂线内的多个操作工位。
它包括调漆系统、供漆系统、温控系统、过滤系统及电控系统等。
相对于重力式和虹吸式以及增压罐式等传统的供漆方式，集中输、调漆系统具有如下明显优点：（一）能良好的控制涂料的粘度、颜色和温度，使其均一性能表现更佳。
（二）能有效改善生产环境，减少车间内运输，有益于安全生产、节能环保。
（三）施工工状的改善：保持输送压力的稳定，提高了手工、自动喷涂的作业质量。
（四）除调漆外，其他涂料呈密闭状态运行，保持了涂料纯度，避免灰尘等脏物进入涂料内而影响其性能品质。
（五）如出现火灾易于扑灭和控制，最大限度地减少现场火灾危险性。
集中输调漆系统是由调漆系统和输漆系统组成的一个完整的、独立的系统，对系统参数控制要求非常精确，否则容易对施工材料造成影响。
二、集中输、调漆系统的循环方式为了满足不同性质的材料要求，集中输、调漆系统通常采用不同的循环方式，目前普通采用循环方式有：一线循环（即主管循环）、二线循环以及三线循环。
（一）主管循环方式主管循环方式是输漆管路通过施工工位后直接回到输漆罐内，工位采用盲端供漆式方式。
一般来说应用不易沉淀的材料，如清漆、清洗溶剂等具体见图1。
（二）两线循环方式两线循环方式是输漆管路通过施工工位后，通过工位回流管路汇集成漆管路回到输漆罐内（主管不回调漆罐），一般来说中漆、本色漆等采用两线循环，具体见图2。
浅谈汽车涂装车间集中输调漆系统的设计
浅谈汽车涂装车间集中输调漆系统的设计汽车涂装车间集中输调漆系统的设计是为了提高涂装工艺的效率和质量，并在节约能源和降低环境污染方面贡献一份力量。
该系统涉及涂装工艺中的颜料输送、调配和喷涂等关键环节，因此其设计要考虑诸多因素。
首先，汽车涂装车间集中输调漆系统的设计应考虑到色彩的准确性。
汽车涂装需要根据客户要求精确匹配车身颜色，所以输送的颜料需要保持稳定的颜色浓度和成分。
为了实现这一目标，系统设计应采用先进的颜料控制技术，如使用压力和流量传感器来实时监测颜料的输送量和浓度，确保颜色的一致性。
其次，汽车涂装车间集中输调漆系统的设计还要考虑到涂装工艺的效率。
有效的涂装工艺可以大大提高涂装效率和生产线的吞吐量。
系统设计应考虑到涂装工艺的各个环节，如颜料的储存、输送和调配等，以实现涂装工艺的自动化和流程的连续化。
此外，系统还应提供高效的清洗设备，以减少停机时间和清洗成本。
第三，汽车涂装车间集中输调漆系统的设计还应考虑到节约能源和降低环境污染的因素。
在涂装过程中，颜料的使用和处理可能会对环境造成污染，同时也会浪费大量的能源。
为了解决这些问题，系统设计应采用节能设备和环保工艺，如采用低能耗的输送设备和高效的喷涂设备，以减少能源消耗和污染排放。
此外，汽车涂装车间集中输调漆系统的设计还需考虑到灵活性和可扩展性。
由于汽车涂装工艺和需求可能会随着市场的变化而不断变化，系统设计应具备一定的灵活性和可扩展性，以满足不同涂装工艺的要求，并能够适应未来的发展需求。
总之，汽车涂装车间集中输调漆系统的设计应综合考虑色彩准确性、涂装工艺效率、节约能源和降低环境污染等多个因素。
通过采用先进的技术和设备，设计出高效、稳定和环保的输调漆系统，可以提高涂装工艺的质量和效率，降低生产成本和环境影响，从而为汽车制造行业的可持续发展做出贡献。
集中输漆及调漆系统在汽车涂装中的应用
２ 系统 要 供 给 的 喷漆 室 的规模 ， 系统 供 涂 料 ） 即
的喷 漆点 数 ； ３ 每 个喷 漆点 所需 的涂 料 量 以及所有 喷 漆点 同 ） 时使 用率 的多 少 ； ４ 对 系统 的 外部环 境 也应 加 以考虑 ， ： ） 如 输送 距 离、 环境 温 度 、 漆 间 的构 成 和 消 防 要求 ， 调 喷漆 室 是 否 会 由于产量 的增 加 而扩 大规模 ， 加 喷漆 点 ， 增 以及 整个 系统 的先 进性 要求 等 。
有机 溶剂 的含量 较高 。 涂料 、 溶剂 均为 易燃 、 易爆 品 ， 要求 调 漆 问应 具 有 良好 的 通 风换 气 条件 ， 般 换 气 一
文献 标识 码 ： Ｂ 中图分类号 ： ＴＱ６ ９ ２ ３ ．
Ａｐｐ ａ ｉ ｎ ｏ ｈｅ Ｉ ｅ ｒ ｔ ｄ Ｐａ ｎｔＣｏ ｅ ａ ｃ ｎｄ ｌｃ ｔｏ ｆ ｔ ｎｔ ｇ ａ ｅ ｉ ｎｖ ｙ ｎ ｅ ａ ｉ Ｂｌ ｎｄｉ ｙ ｔ ｍ ｎ ｔ ｅ Ａｕ ｏ ｏ ｉｅ Ｐａ ｎｔｎ ｅ ｎｇ Ｓ ｓｅ ｉ ｈ ｔ ｍ ｂ ｌ ｉ ｉ ｇ
２ 集 中输 调 漆 系统 设 计 时 应 考 虑 的 因 素
１ 使 用 的涂 料 类 型 ， ） 如溶 剂 型 漆 、 性 漆 、 固 水 高 体 分漆 或 双组 分漆 ， 使用 涂料 的类 型 不 同 ， 其采 用的
系统 稍有 差别 ；
用压力 泵将涂料 从调漆 室通 过密 封管 道循环 压送 到
总和。 ３ ３ 温 控 装 置 ．
输 调漆 系 统 的主 要部 分 输漆 、 漆 等工 序 均 在 调 调 漆 问内进行 ， 由于调 漆过 程 中溶剂 的挥发 ， 空气 中
为保 证调 配好 的涂料 黏度 和 温度在 一定 范 围内 恒定 ， 证 喷 涂质 量 ， 止 由于 温 差 大而 产 生 流挂 、 保 防
汽车维修喷漆项目技术文件
汽车维修喷漆项目技术文件一、竞赛项目、标准（一）竞赛项目汽车维修喷漆。
（二）竞赛标准依据汽车维修工国家职业标准考核大纲（汽车车身涂装修复工）职业技能等级评价认定（三级）标准相关要求为基础，结合实际适当增加新知识、新技术、新设备、新技能等相关内容，由执委会统一组织命题。
二、竞赛方式及内容本次汽车维修喷漆竞赛为单人赛，为实际操作竞赛，由裁判长组织落实各项技术工作。
由执委会组织专家参照竞赛标准命题，选手按赛场提供的实操任务书以现场实际操作的方式进行。
现场完成3个项目的实际地址：（一）比赛作业工件实操比赛现场提供新翼子板（已喷涂面漆）为比赛工件，统一制作损伤。
损伤设置：工件为花冠前翼子板（比赛板件共60块,左右两侧各30块，以选手比赛当天抽签为准），损伤范围：用损伤器在翼子板中间楞线下方IOCm 与翼子板前端向后16Cm、18Cm、20Cm三个交叉点上制作三个损伤点（范围见下图），色漆修补喷涂区域不得超过板件中间楞线向后40Cm处（范围见翼子板中间红色虚线）：竞赛工件示意图（二）比赛考核要求项目一：损伤区处理①项目内容在40分钟的作业时间内完成损伤处理，并完成喷涂面漆前所需的所有处理工作。
②作业要求1）对损伤位置打磨羽状边；2）对损伤区施涂环氧底漆（自喷罐）、刮涂原子灰并打磨原子灰至平整；3）完成喷涂面漆前所需的打磨、清洁及除油工作。
③考核要点1）个人防护用品穿戴规范，安全操作，包括使用耳塞；2）规范使用打磨工具及设备；3）合理选用砂纸；4）羽状边边缘平顺无阶梯，环氧底漆施涂烘烤正确；5）原子灰配比正确、调和均匀；6）原子灰刮涂区域合理，未超过砂纸打磨区域；7）原子灰打磨平整、恢复损伤前形状：最终结果没有原子灰印、原子灰砂眼、咬底、砂纸痕等缺陷；8）所有待喷涂区域都已经经过妥善打磨，无研磨不足（橘皮未磨除）、磨穿情况；第一折边外侧有打磨痕迹即可，第一折边外侧磨穿不扣过程效果分，但在最终效果项扣分；9）操作完毕后，工具设备清洁、复位、废弃物分类丢弃在规定的废弃物容器内。

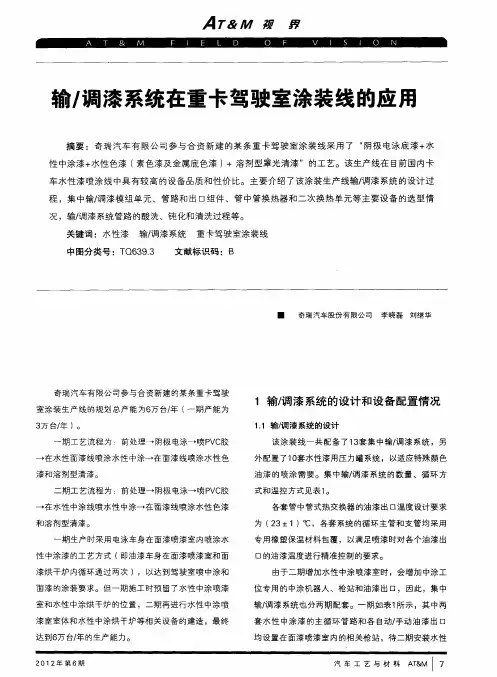

输／调漆系统在重卡驾驶室涂装线的应用
有机 溶 剂型 清洗溶 剂
中涂 喷漆 室 时 ，再 另 外 新 增 加 两 套 水 性 中涂 漆 的集 中输／ 漆 系统 （ 括 输／ 漆 模 组 、 管路 及 各 出 口组 调 包 调 件 ），原 来 通 向 面 漆 喷 漆 室 的 、 用 来 输 送 水 性 中涂 漆 的输 ／ 漆 系统 经 过 小 的 改动 ， 变成 两 套 水性 素 色 调 漆 的输／ 漆 系统 。 因 此 ，对输 ／ 漆 设 备 厂家 在 设计 调 调 相 关 设 备 和 管 路 时 提 出 了要 求 ： 即一 期 用 于 水 性 中 涂 漆 的输 ／ 漆 系统 在 二 期 不 需要 更改 任何 部件 和 管 调 路 、 只 需 清 洗 系统 后 即可 直 接 用 于 水 性 素 色漆 或水 性 金 属 色 漆 的循 环 和 输 送 。 由于 水 性 的 中涂 和 色 漆 均 使 用 相 同 的水 性 清 洗 溶 剂 ，故 只 需在 一 期水 性溶
站 及 机 器 人 站溶 剂 出 口处 。 另 外 ，液压 站 和 管 中管 式 热 交换 器 的 二 次换 热设 备 （ 式换 热 器 和 配 套 的 板 水 泵 、管 路等 ）以及 Ｐ Ｃ控 制 系统也 都预 留 了相 应 的 Ｌ 能 力 及扩 充 接 口。
车 水性 漆喷涂 线 中具有 较高 的设 备品质 和性价 比。主要 介绍 了该涂 装生 产线输／ 调漆 系统 的设计 过
程 ，集 中输／ 漆模 组单 元 、管路和 出 口组件 、管 中管换 热器和 二 次换热 单元 等主要 设备 的选 型情 调 况 ，输／ 调漆 系统 管路 的酸洗 、钝 化和清 洗过程等 。 关键 词 ：水 性漆 输／ 漆 系统 重 卡驾驶室涂 装线 调
套水性中涂 漆的主循环管路和各 自动／ 手动油漆 出口 均设置在面漆喷漆室内的相关枪站 ，待二期安装水性
汽车喷漆线招标文件

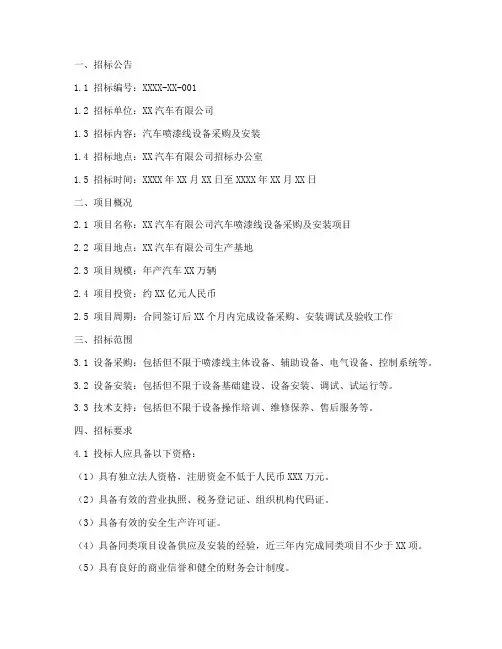

一、招标公告1.1 招标编号：XXXX-XX-0011.2 招标单位：XX汽车有限公司1.3 招标内容：汽车喷漆线设备采购及安装1.4 招标地点：XX汽车有限公司招标办公室1.5 招标时间：XXXX年XX月XX日至XXXX年XX月XX日二、项目概况2.1 项目名称：XX汽车有限公司汽车喷漆线设备采购及安装项目2.2 项目地点：XX汽车有限公司生产基地2.3 项目规模：年产汽车XX万辆2.4 项目投资：约XX亿元人民币2.5 项目周期：合同签订后XX个月内完成设备采购、安装调试及验收工作三、招标范围3.1 设备采购：包括但不限于喷漆线主体设备、辅助设备、电气设备、控制系统等。
3.2 设备安装：包括但不限于设备基础建设、设备安装、调试、试运行等。
3.3 技术支持：包括但不限于设备操作培训、维修保养、售后服务等。
四、招标要求4.1 投标人应具备以下资格：（1）具有独立法人资格，注册资金不低于人民币XXX万元。
（2）具备有效的营业执照、税务登记证、组织机构代码证。
（3）具备有效的安全生产许可证。
（4）具备同类项目设备供应及安装的经验，近三年内完成同类项目不少于XX项。
（5）具有良好的商业信誉和健全的财务会计制度。
4.2 投标文件应包括以下内容：（1）投标函及法定代表人授权委托书。
（2）企业法人营业执照、税务登记证、组织机构代码证、安全生产许可证等复印件。
（3）同类项目业绩证明材料。
（4）设备技术参数及报价清单。
（5）售后服务承诺。
（6）其他证明材料。
4.3 投标文件递交方式：现场递交或邮寄。
4.4 投标文件递交截止时间：XXXX年XX月XX日。
五、评标办法5.1 评标委员会由招标单位、行业专家等相关人员组成。
5.2 评标委员会将根据投标文件的技术参数、报价、售后服务等方面进行综合评审。
5.3 评标委员会将按照以下顺序进行评分：（1）技术参数：40分。
（2）报价：30分。
（3）售后服务：20分。
5.4 评标委员会将根据评分结果确定中标单位。
汽车SUV车型涂装线项目技术协议书

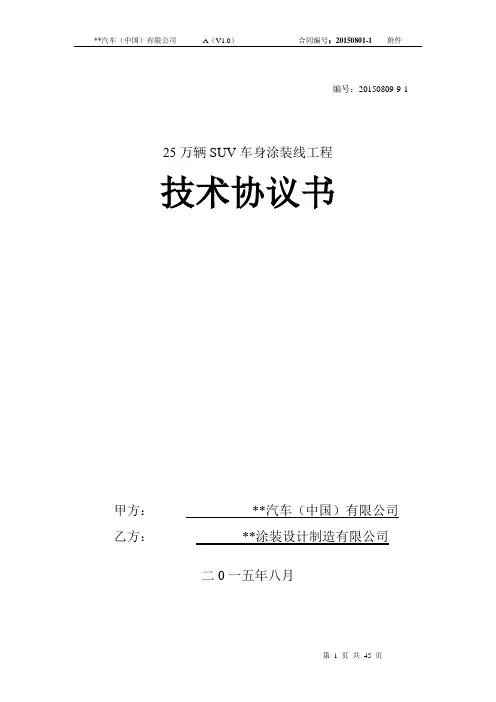

编号：20150809-9-125万辆SUV车身涂装线工程技术协议书甲方：**汽车（中国）有限公司乙方：**涂装设计制造有限公司二0一五年八月甲方：****汽车（中国）有限公司乙方：为保证项目质量，经双方友好协商并达成一致，就乙方以交钥匙总承包的方式承担甲方25万辆SUV车型涂装生产线工程的工程范围、供货内容及技术要求达成如下协议：一、工程内容及任务1.工程内容1.1涂装车间涂装生产线设备及装备工程的设计、制造、供应、安装、调试及其工程资料、图纸、光盘、设计计算书、设备使用保养说明书、调试记录、备件清单、技术培训资料、人员培训、试生产和生产陪伴及其服务等总承包，该工程为交钥匙工程。
需完成厂房、土建、公用、特构、消防、环保的设计提资和协助验收。
1.2 工程包含：前处理及电泳线（含电泳烘干）、钣金+刮灰+晾干+打磨线、焊缝密封胶+热熔胶垫+底部喷涂抗石击PVC涂料线、面漆线（含面漆后烘干）、精饰及成品暂存线、点补室、工位小车、从焊装接白车身直到涂装到总装上线工位的所有机械化系统等。
其中面漆线喷涂采用自动站与手工相结合的方式；中涂线。
包含：机器人操作系统，输调漆及供漆系统、自动喷漆站、自动或手动静电喷枪；各种气动或电动打磨抛光工具；调试及涂装生产用投槽药剂、原辅材料、工件等生产性材料。
2.工程任务2.1 生产纲领：年产25万辆SUV车型。
（大返修量按10%计算，具备27万辆生产能力）。
2.2 年时基数：300天/年；双班/天；10小时/班。
2.3 设备开动率：95%2.3 产品基本数据最大车身外形尺寸： [4400×1800×1800mm]最大车身重量： [400Kg]最大车身底漆面积： [ 90m2]钣金矫正时间：5-6min/台刮灰量：约0.5kg/台打磨：2-3min/台2.4 乙方对甲方提出的规划工程任务进行分析，并提出优化设计，保证设计的可靠性、经济性。
2.5 工艺流程：工艺流程表3、设计主要内容及配置要求本项目设计以甲方的工艺平面示意图及相关技术要求为基准（变动需甲方认可），要求生产线采用先进技术、合理结构及部分配套部件、材料等，便于生产组织、质量管理、操作及维修，要求油漆涂装作业一次交检合格率不低于95%，设备稼动率不小于95%。
涂装线集中输、调漆系统的结构和循环方式
中图分 类号 ：Ｔ ４ ２ Ｂ ８
文献标 识码 ：Ｂ
●
中国第 一汽 车集 团公 司轿 车股份 有 限公 司 赵意 华 姚
铭
１ 集 中输 、调 漆 系统 的组 成
集 中输 、调 漆 系统 一般 由加 料 系统 、液位控 制 系
器 共 用 的 方 式 对 加 料 进 行 过 滤 ，水 性 漆 一 般 采 用 这
循 环 系统 由输漆 泵 、输 漆管 路 、稳压塔 和背 压 阀 等组成 ，其作用 是 为喷漆 工位 提供 流量 和压 力均 稳定 的施工 涂料 。 （ 输 漆泵 １） 输 漆泵 一般采 用柱 塞泵 ，柱塞 泵 有气动 泵、液 压 泵和 电动 泵３ 形 式。 与 气动 泵相 比 ，液 压 泵和 电动 种 泵 的运 行成 本较 低 （ 如液压 泵 的能 源消耗 比气 动 泵节
控 制 。这 种液 位控 制 方式容 易受到 搅拌 器搅 动涂 料 时
造 成 液位 波动 的影 响 ，所 以控 制精 度 不高 。 （ 超 声 波液位 控 制器 ２） 超 声 波 液 位 控 制 器 通 过 传 感 器 控 制 液 位 。 该
气动 隔膜 泵 的作 用 是输 送涂 料。 由于气 动 隔膜 泵 具 有成 本低 、能 源消 耗 少的优 点 ，因此在加 料 系统 中
流量 ；ｂ低压 、低 流量 ；ｃ 剪切 、低流 量 。具 体 结 ． ． 高
构 见 图１ 。在 保证 涂 料 混合 均 匀 、不 沉淀 的前提 下 ，
应尽 量 降低搅 拌桨 的转速 ，以减 少对 油漆 的剪 切力 。
（ 稳压 塔 ２）
所 有安装柱 塞 泵 的地 方都 需要 安装 稳压塔 ，以降
省６ ％ ），因此气 动 泵逐 渐被 液压 泵和 电动 泵取代 。 ０
输调漆招标技术要求

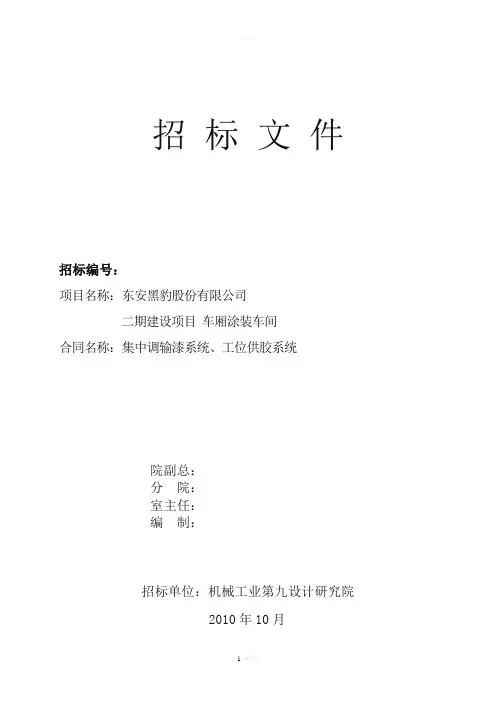

招标文件招标编号：项目名称：东安黑豹股份有限公司二期建设项目车厢涂装车间合同名称：集中调输漆系统、工位供胶系统院副总：分院：室主任：编制：招标单位：机械工业第九设计研究院2010年10月目录1 前提1.1 任务1.2 产品1.3 生产纲领及生产节拍1.4 工作制度1.5 工艺描述1.6系统基本参数1.7 气候条件及厂房温度1.8 调漆间1.9 能源及介质数据2 供货范围2.1 涂料供给系统2.2 重要说明3 技术要求3.1 一般要求3.2 调输漆系统3.3 供胶系统4 方案图纸会审5 设计制造6 设备安装及调试7 培训与指导8 技术文件9 材料设备的包装、运输、保险和保管10 设备监造与验收11 保修及技术服务12 项目管理13 保密14 付款方式附件Ⅰ：涂装车间局部工艺设备布置图附件Ⅱ：公司工厂区内环色彩标识规定附件Ⅲ：设备供货、报价清单★1 前提1.1 任务主要承担小型卡车车厢总成的预清洗及涂装任务。
1.2 产品设计车箱外形尺寸：l×b×h，mm：4000×1800×1600，通过车箱最大外形尺寸：l×b×h，mm：5000×2000×1600表面积：40 m2产品质量：200 kg内、外表面喷涂面积：32m2（估计，最终以实际产品为准）。
1.3 生产纲领及生产节拍年产60000辆小型卡车车厢总成。
节距：胶线 5.50 m/台面漆 6.00 m/台生产节拍：胶线 1.77 min/台面漆 1.70 min/台生产线链速：胶线 3.10 m/min面漆 3.53 m/min1.4 工作制度全年工作日 251天生产班制 1班1.5 工艺描述本次设计考虑车厢总成进入各条生产线进行处理。
涂装工艺按照“两涂层”汽车涂装工艺设计。
使用脱脂、磷化漆前处理，涂阴极电泳底漆、焊缝密封胶、车底防护涂料和面漆。
面漆使用本色漆和罩光漆两种油漆材料。
车身技术标书

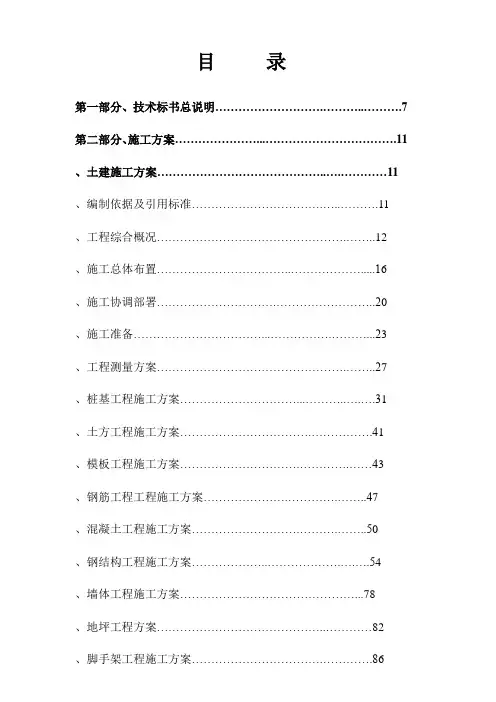

目录第一部分、技术标书总说明 (7)第二部分、施工方案 (11)、土建施工方案 (11)、编制依据及引用标准 (11)、工程综合概况 (12)、施工总体布置 (16)、施工协调部署 (20)、施工准备 (23)、工程测量方案 (27)、桩基工程施工方案 (31)、土方工程施工方案 (41)、模板工程施工方案 (43)、钢筋工程工程施工方案 (47)、混凝土工程施工方案 (50)、钢结构工程施工方案 (54)、墙体工程施工方案 (78)、地坪工程方案 (82)、脚手架工程施工方案 (86)门窗工程施工方案 (88)、装饰工程施工方案 (91)、油漆、涂料工程施工方案 (95)、防水工程施工方案 (96)、室外总体工程施工方案 (98)、安装工程施工方案 (104)、给排水、动力管道工程施工方案 (104)、编制依据 (104)、工程主要内容 (104)、引用规范及标准 (104)、施工部署 (105)、施工管理 (105)、安装施工方法及施工顺序 (109)、采暖通风和空气调节系统工程施工方案 (124)、采暖通风系统施工方法 (131)、空调通风自控系统施工方法 (135)、消防工程系统 (135)、消防工程系统范围 (135)、编制依据 (135)、施工部署及施工组织 (136)、施工方法 (137)、系统调试开通 (148)、施工管理措施 (149)、施工综合配合及协调 (151)、保证施工质量安全的措施 (153)、供配电火灾报警系统 (162)、编制依据 (162)、施工及验收规范质量评定标准 (162)、工程范围和施工内容 (163)、电气系统安装施工的阶段 (163)、施工工序及一般施工方法 (163)、电气主要施工方案 (170)、王港电气设备拆运方案 (173)、工程主要保证措施 (176)工程质量保证措施、施工质量检测方法 (176)保证材料质量的主要措施 (183)现场施工资料管理流程控制 (185)施工过程不合格产品管理的流程控制 (186)施工过程中质量工作记录流程控制 (187)回访、保修等服务工程流程控制 (188)施工过程中的质量控制及质量通病的防治 (189)针对性工程质量保证措施及质量通病的防治 (191)特殊季节施工质量保证措施 (198)工程质量奖罚制度 (200)成品和半成品的保护措施 (201)第三部分、建议的项目组和组织结构图 (204)、项目组织结构图 (204)、主要管理人员名单及有关材料复印件 (205)第四部分、项目进度 (223)、施工总计划进度的编制说明 (213)、施工总进度计划表 (214)、保证工程进度的技术措施 (215)第五部分、在工程的各个阶段现场使用的人力和设备的详细情况 (220)、劳动力组织 (220)、施工机械的选择、配备 (221)第六部分、现场临时设施方案 (229)、现场临时设施方案 (229)、现场施工平面布置图 (232)第七部分、现场健康和安全管理方案 (233)、现场健康方案 (233)、安全管理目标及保障 (236)、安全管理流程及控制 (244)、施工过程总体安全措施 (249)、不同施工阶段的具体安全措施 (255)、施工中用电的安全措施 (257)、施工中及其它安全措施 (259)、健康和安全计划书 (262)第八部分、文明施工方案 (287)、文明管理目标 (287)、文明标化的综合治理措施 (288)、治安管理措施 (292)第一部分、技术标书总说明上海通用汽车有限公司南部车身车间工程（以下简称本工程）工程采用邀请招标的方式，通过对技术标、商务标的综合评定，择优选定“信誉商、质量好、技术力量强、工期短、造价合理”的施工承包单位，体现了公开、公正、公平的竞争原则。
