货架技术参数说明(含安装验收规范)

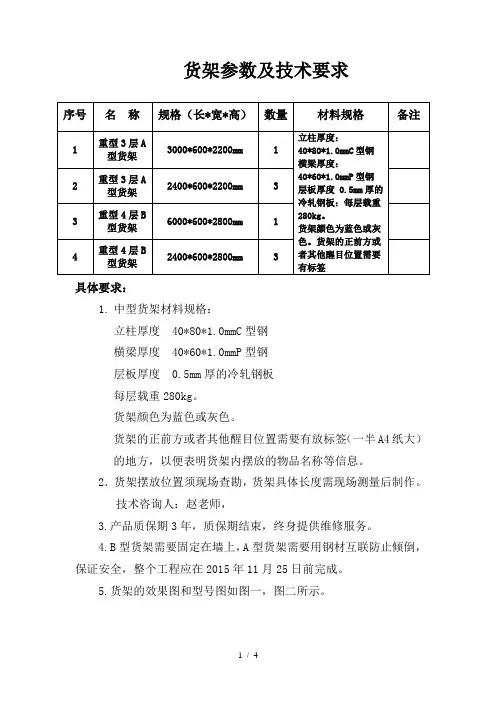

货架参数及技术要求
具体要求：
1.中型货架材料规格：
立柱厚度40*80*1.0mmC型钢
横梁厚度40*60*1.0mmP型钢
层板厚度0.5mm厚的冷轧钢板
每层载重280kg。

货架颜色为蓝色或灰色。

货架的正前方或者其他醒目位置需要有放标签（一半A4纸大）
的地方，以便表明货架内摆放的物品名称等信息。

2．货架摆放位置须现场查勘，货架具体长度需现场测量后制作。

技术咨询人：赵老师，
3.产品质保期3年，质保期结束，终身提供维修服务。

4.B型货架需要固定在墙上，A型货架需要用钢材互联防止倾倒，保证安全，整个工程应在2015年11月25日前完成。

5.货架的效果图和型号图如图一，图二所示。

图一 货架样式参考图
1000m m
600m m 600m m
可根据实际情况调整
A 型柜子
1000m m 600m m 600m m
600m m 可根据实际情况调整
B 型柜子
图二货架参考图（右边为重型4层货架，左边为重型3层货架）
6.货架在房间的摆放位置如图三，图四所示。

m
型
m
×6
00
图三二楼货架摆放位置示意图
图四504房间货架摆放位置示意图。

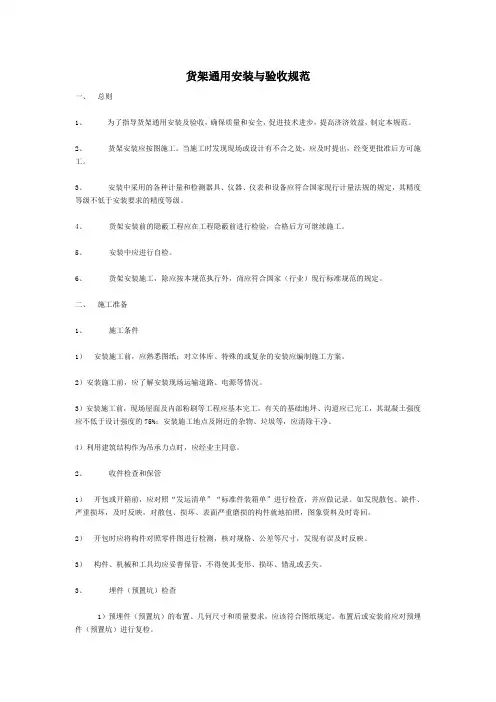

货架通用安装与验收规范一、总则1、为了指导货架通用安装及验收，确保质量和安全，促进技术进步，提高济济效益，制定本规范。

2、货架安装应按图施工。

当施工时发现现场或设计有不合之处，应及时提出，经变更批准后方可施工。

3、安装中采用的各种计量和检测器具、仪器、仪表和设备应符合国家现行计量法规的规定，其精度等级不低于安装要求的精度等级。

4、货架安装前的隐蔽工程应在工程隐蔽前进行检验，合格后方可继续施工。

5、安装中应进行自检。

6、货架安装施工，除应按本规范执行外，尚应符合国家（行业）现行标准规范的规定。

二、施工准备1、施工条件1）安装施工前，应熟悉图纸；对立体库、特殊的或复杂的安装应编制施工方案。

2）安装施工前，应了解安装现场运输道路、电源等情况。

3）安装施工前，现场屋面及内部粉刷等工程应基本完工，有关的基础地坪、沟道应已完工，其混凝土强度应不低于设计强度的75%；安装施工地点及附近的杂物、垃圾等，应清除干净。

4）利用建筑结构作为吊承力点时，应经业主同意。

2、收件检查和保管1）开包或开箱前，应对照“发运清单”“标准件装箱单”进行检查，并应做记录。

如发现散包、缺件、严重损坏，及时反映，对散包、损坏、表面严重磨损的构件就地拍照，图象资料及时寄回。

2）开包时应将构件对照零件图进行检测，核对规格、公差等尺寸，发现有误及时反映。

3）构件、机械和工具均应妥善保管，不得使其变形、损坏、错乱或丢失。

3、埋件（预置坑）检查1）预埋件（预置坑）的布置、几何尺寸和质量要求，应该符合图纸规定。

布置后或安装前应对预埋件（预置坑）进行复检。

三、组装放线1、组装时应该对构件逐一进行校正，对组件进行尺寸核对，设立放线依据。

应按平面图和有关建筑物的轴线、边缘线及标高线，划定安2、装的基准线。

3、当测量直线度、平行度采用重锤水平拉钢丝测量方法时，应符合下列要求：1）宜选用直径为0.35-0.5mm的整根钢丝；2）两端应用滑轮支撑在同一标高面上；3）重锤质量的选择，应根据重锤产生的水平拉力和钢丝直径确定，重锤产生的水平拉力应按下式计算：P=756.168dm2式中P=水平拉力（N）d=钢丝直径（mm）四、地脚螺栓装设地脚螺栓应符合下列要求：1、胀锚螺栓的中心线应按图放线胀锚螺栓的底端至基础底面的距离不得少于3d，且不得小于30mm；相邻两根胀锚螺栓的中心距离不得小于7.5d。

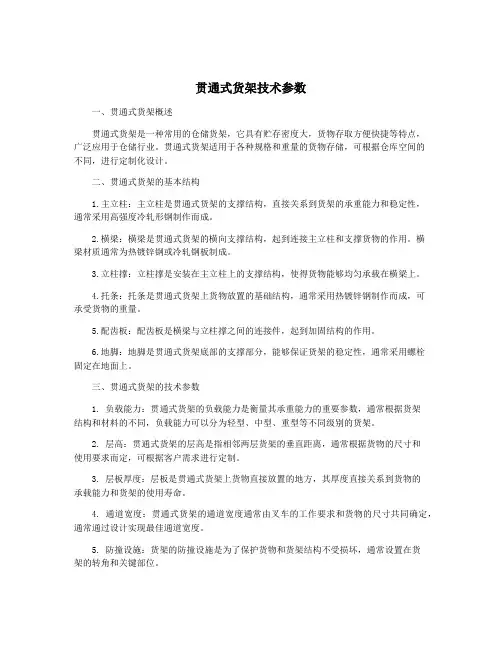

贯通式货架技术参数一、贯通式货架概述贯通式货架是一种常用的仓储货架，它具有贮存密度大，货物存取方便快捷等特点，广泛应用于仓储行业。

贯通式货架适用于各种规格和重量的货物存储，可根据仓库空间的不同，进行定制化设计。

二、贯通式货架的基本结构1.主立柱：主立柱是贯通式货架的支撑结构，直接关系到货架的承重能力和稳定性，通常采用高强度冷轧形钢制作而成。

2.横梁：横梁是贯通式货架的横向支撑结构，起到连接主立柱和支撑货物的作用。

横梁材质通常为热镀锌钢或冷轧钢板制成。

3.立柱撑：立柱撑是安装在主立柱上的支撑结构，使得货物能够均匀承载在横梁上。

4.托条：托条是贯通式货架上货物放置的基础结构，通常采用热镀锌钢制作而成，可承受货物的重量。

5.配齿板：配齿板是横梁与立柱撑之间的连接件，起到加固结构的作用。

6.地脚：地脚是贯通式货架底部的支撑部分，能够保证货架的稳定性，通常采用螺栓固定在地面上。

三、贯通式货架的技术参数1. 负载能力：贯通式货架的负载能力是衡量其承重能力的重要参数，通常根据货架结构和材料的不同，负载能力可以分为轻型、中型、重型等不同级别的货架。

2. 层高：贯通式货架的层高是指相邻两层货架的垂直距离，通常根据货物的尺寸和使用要求而定，可根据客户需求进行定制。

3. 层板厚度：层板是贯通式货架上货物直接放置的地方，其厚度直接关系到货物的承载能力和货架的使用寿命。

4. 通道宽度：贯通式货架的通道宽度通常由叉车的工作要求和货物的尺寸共同确定，通常通过设计实现最佳通道宽度。

5. 防撞设施：货架的防撞设施是为了保护货物和货架结构不受损坏，通常设置在货架的转角和关键部位。

6. 表面处理：贯通式货架的表面处理通常采用热镀锌、喷塑或电泳等防腐处理，以增加货架的使用寿命和美观性。

7. 安装方式：贯通式货架的安装方式通常包括螺栓连接和焊接连接两种方式，根据仓库的具体情况和客户需求进行选择。

8. 环境适应性：贯通式货架的材料和表面处理应能适应不同环境下的使用，包括温度、湿度等因素。

货架的技术说明（二）----阁楼式货架一：结构特点：货架通常由立柱片、横梁、层板、楼层板及护栏、楼梯等标准配件组成。

A、立柱片：两根立柱由横撑、斜撑以尼龙自锁螺栓连接而成，可以有效防止螺栓松动后引发货架失稳，立柱上冲有双排斜条型孔，孔节距为50mm，所以横梁挂接在立柱上可以以50mm为单位上下调节每层的层高。

立柱截面由7个面构成，由于采用了“先自动冲孔后冷弯成型”技术，完全避免了因立柱应力集中而可能导致立柱出现裂纹失效情况。

B、横梁：由两只柱卡与横梁杆焊接在一起，横梁杆采用特制的冷轧P型闭口梁，这种结构具有简单可靠、重量轻、承载力强、造价低的特点。

柱卡与立柱连接时配有特殊设计安全销，可以确保横梁再外力撞击后不会脱落。

C、层板：采用国际上最流行的条状层板，具有承载力强、耐磨损、更换简单、维护成本低廉的特点。

D、楼层板：由花纹钢板或平板经冷轧成扣板形式，以钻尾钉直接固定在楼面支撑梁上，无焊缝，避免现场焊接施工；表面镀锌或喷塑均可。

二：阁楼式货架构件的技术指标A、立柱：1、立柱全长调节孔距累计误差不大于±2mm，相临孔距误差小于0.02mm；2、货架全长尺寸极限偏差不大于2mm；3、立柱片弯曲误差小于L/1000mm；4、立柱与安装地面垂直偏差小于L/1000mm；B、横梁：1、横梁长度尺寸误差小于0.5mm；2、横梁装配后两端高低误差小于2mm；3、货架横梁达到要求的最大承载时，横梁挠度不大于L/200,安全系数不小于1.5.C、货架配件标准：1、立柱连接螺栓M10*65（95），配尼龙自锁螺母2、立柱地脚内膨胀螺栓M10*75（100）3、安全销￠7mm三、构件材料的强度指标所有货架的构件，均选用宝钢原材料经冷轧加工的型材制作，其强度指标如下：四、生产制造工艺流程：原材料（卷板）—冷轧成型—定尺、平头—冲孔（焊接）—校正—表面喷塑—包装—成品五、表面处理：1、工艺流程：黑胚—除去表面赃物—化学除锈—磷化—喷塑—流平固化—成品2、货架表面处理采用环氧树脂粉末静电喷涂工艺，涂层厚度60-80微米；3、静电喷粉附着力达到GB92865-88标准中0级要求；4、硬度（耐磨性）为普通硝基漆的100倍以上，达到GB6793-86标准中的2H要求；5、耐腐蚀性（盐酸实验）GB1771-91大于500小时。

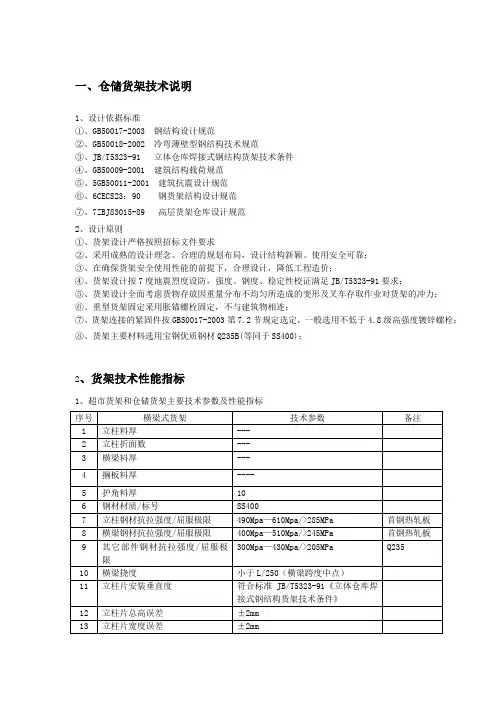

一、仓储货架技术说明1、设计依据标准①、GB50017-2003 钢结构设计规范②、GB50018-2002 冷弯薄壁型钢结构技术规范③、JB/T5323-91 立体仓库焊接式钢结构货架技术条件④、GB50009-2001 建筑结构载荷规范⑤、5GB50011-2001 建筑抗震设计规范⑥、6CECS23：90 钢货架结构设计规范⑦、7ZBJ83015-89 高层货架仓库设计规范2、设计原则①、货架设计严格按照招标文件要求②、采用成熟的设计理念、合理的规划布局，设计结构新颖、使用安全可靠；③、在确保货架安全使用性能的前提下，合理设计，降低工程造价；④、货架设计按7度地震烈度设防，强度、钢度、稳定性校证满足JB/T5323-91要求；⑤、货架设计全面考虑货物存放因重量分布不均匀所造成的变形及叉车存取作业对货架的冲力；⑥、重型货架固定采用胀锚螺栓固定，不与建筑物相连；⑦、货架连接的紧固件按GB50017-2003第7.2节规定选定，一般选用不低于4.8级高强度镀锌螺栓；⑧、货架主要材料选用宝钢优质钢材Q235B(等同于SS400)；2、货架技术性能指标1、超市货架和仓储货架主要技术参数及性能指标14 立柱孔距累积误差符合标准JB/T5323-91《立体仓库焊接式钢结构货架技术条件》15 横梁的安装水平误差符合标准JB/T5323-91《立体仓库焊接式钢结构货架技术条件》16 主要部件的表面处理环氧树脂静电喷涂工艺17 喷涂表面涂层厚度60-80 µm18 立柱片地脚无固定螺栓膨胀螺栓M12×100螺栓螺母组更多货架技术性能指标请参阅中国货架网二、超市货架技术说明1、设计依据标准①、GB50017-2003 钢结构设计规范②、GB50018-2002 冷弯薄壁型钢结构技术规范③、JB/T5323-91 多层连接式钢结构超市货架技术条件④、GB50009-2001 建筑结构载荷规范⑤、6CECS23：90 钢货架结构设计规范2、设计原则①、货架设计严格按照招标文件要求②、采用成熟的设计理念、合理的规划布局，设计结构新颖、使用安全可靠；③、在确保货架安全使用性能的前提下，合理设计，降低工程造价；④、货架设计全面考虑货物存放因重量分布不均匀所造成的变形及叉车存取作业对货架的冲力；⑤、超市货架固定采用立放，不与建筑物相连；⑥、货架连接的紧固件按GB50017-2003第7.2节规定选定，一般选用不低于4.8级高强度镀锌螺栓；⑦、货架主要材料选用宝钢优质钢材Q235B(等同于SS400)；三、货架表面处理工艺金属表面处理采用瑞士金马喷淋系统。

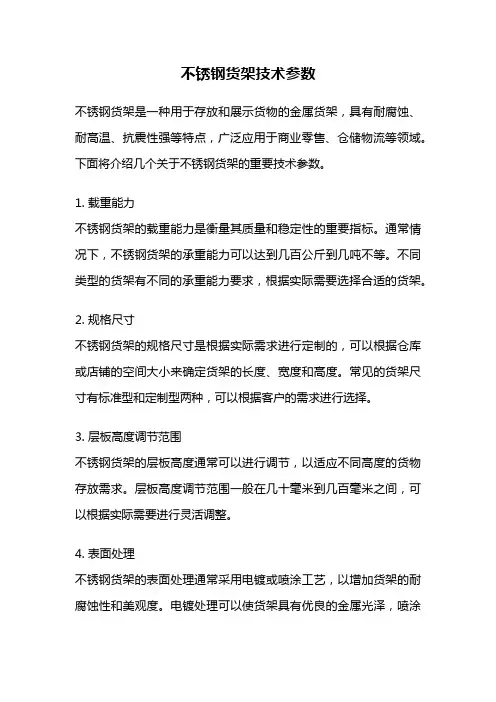

不锈钢货架技术参数不锈钢货架是一种用于存放和展示货物的金属货架，具有耐腐蚀、耐高温、抗震性强等特点，广泛应用于商业零售、仓储物流等领域。

下面将介绍几个关于不锈钢货架的重要技术参数。

1. 载重能力不锈钢货架的载重能力是衡量其质量和稳定性的重要指标。

通常情况下，不锈钢货架的承重能力可以达到几百公斤到几吨不等。

不同类型的货架有不同的承重能力要求，根据实际需要选择合适的货架。

2. 规格尺寸不锈钢货架的规格尺寸是根据实际需求进行定制的，可以根据仓库或店铺的空间大小来确定货架的长度、宽度和高度。

常见的货架尺寸有标准型和定制型两种，可以根据客户的需求进行选择。

3. 层板高度调节范围不锈钢货架的层板高度通常可以进行调节，以适应不同高度的货物存放需求。

层板高度调节范围一般在几十毫米到几百毫米之间，可以根据实际需要进行灵活调整。

4. 表面处理不锈钢货架的表面处理通常采用电镀或喷涂工艺，以增加货架的耐腐蚀性和美观度。

电镀处理可以使货架具有优良的金属光泽，喷涂处理则可以使货架呈现出各种颜色，增加视觉效果。

5. 货架结构不锈钢货架的结构通常采用模块化设计，可以根据需要进行组合和调整。

常见的货架结构有单面式、双面式和角式等多种形式，可以根据仓库或店铺的布局和需求选择合适的结构形式。

6. 托盘尺寸不锈钢货架通常用于存放货物托盘，托盘尺寸是货架设计的重要考虑因素。

常见的托盘尺寸有欧洲标准尺寸和美国标准尺寸两种，货架的设计要考虑到托盘的尺寸，以保证货物的稳定和安全存放。

7. 环境要求不锈钢货架通常用于各种环境下，对其耐腐蚀性和抗污染性有一定要求。

货架的材质要选择高品质的不锈钢材料，具有优良的耐腐蚀性和抗污染性，以确保货架的使用寿命和安全性。

8. 安装方式不锈钢货架的安装方式通常有固定式和可移动式两种。

固定式货架适用于仓库或店铺等固定场所，可移动式货架适用于需要频繁改变货架位置的场所。

根据实际需要选择合适的安装方式。

以上是关于不锈钢货架的几个重要技术参数，这些参数对于选择合适的货架、提高货架使用效率和确保货物安全都起到了重要作用。

标准货架参数
货架是商业中常见的储存和展示商品的设备之一，一般由多层灵活可调整的架子组成。

以下为一份标准货架的参数，包括尺寸、载重能力和材料：
1. 尺寸：
- 高度：通常在180-220厘米范围内，可根据需要调整；
- 宽度：一般在60-100厘米之间，也可按需求调整；
- 深度：一般在30-60厘米之间，也可根据商品大小进行调整。

2. 载重能力：
- 整个货架的总载重能力：通常在100-300千克之间，按照不同层板的设计和连接方
式不同而有所变化；
- 每层板的载重能力：通常为20-50千克，也会根据层板材料和连接方式的不同而有
所变化。

3. 材料：
- 金属：常见的金属材料包括钢铁和铝合金，具有较高的强度和耐用性；
- 木材：常见的木材材料包括实木和胶合板，具有良好的承重性能；
- 塑料：常见的塑料材料包括聚丙烯和聚乙烯，轻巧且具有一定的承重能力。

注意：以上参数仅供参考，实际货架的参数会根据具体需求和使用环境的不同而有所
变化。

在选择货架时应根据特定的商品、场地和预算等因素进行综合考虑，并与相应的供
应商进行进一步咨询和定制。

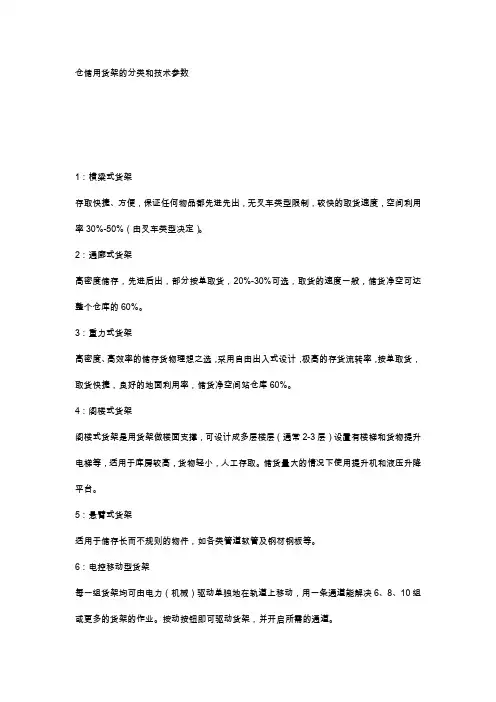

仓储用货架的分类和技术参数1：横梁式货架存取快捷、方便，保证任何物品都先进先出，无叉车类型限制，较快的取货速度，空间利用率30%-50%（由叉车类型决定）。

2：通廊式货架高密度储存，先进后出，部分按单取货，20%-30%可选，取货的速度一般，储货净空可达整个仓库的60%。

3：重力式货架高密度、高效率的储存货物理想之选，采用自由出入式设计，极高的存货流转率，按单取货，取货快捷，良好的地面利用率，储货净空间站仓库60%。

4：阁楼式货架阁楼式货架是用货架做楼面支撑，可设计成多层楼层（通常2-3层）设置有楼梯和货物提升电梯等，适用于库房较高，货物轻小，人工存取。

储货量大的情况下使用提升机和液压升降平台。

5：悬臂式货架适用于储存长而不规则的物件，如各类管道软管及钢材钢板等。

6：电控移动型货架每一组货架均可由电力（机械）驱动单独地在轨道上移动，用一条通道能解决6、8、10组或更多的货架的作业。

按动按钮即可驱动货架，并开启所需的通道。

7：轻型货架插接组合式结构，标准组插件，不用一颗连接螺栓，拆装方便快捷，超强型闭口钢层板结构，层高每50mm任意可调，每层最大载重150 - 250 kg。

8：中型货架该货架采用横梁与层板结合的结构形式，可承载300-500kg横梁有多种规格的断面，结构件均可自由装拆，层高可调整，调距为50mm。

货架的技术及安全系数：货架构件采用钢板轧制而成，强度及刚性符合机械工业标准。

二氧化碳气体保护焊，自动焊接。

配件在喷油前经过除油、除锈、酸洗、磷化四道工序处理。

180度环氧树脂电喷粉（polyester powder coating）一般为60-80微米。

横梁在承重后变型弯曲比例为长度的1：200，公差为10%，承重后安全系数为1.5倍。

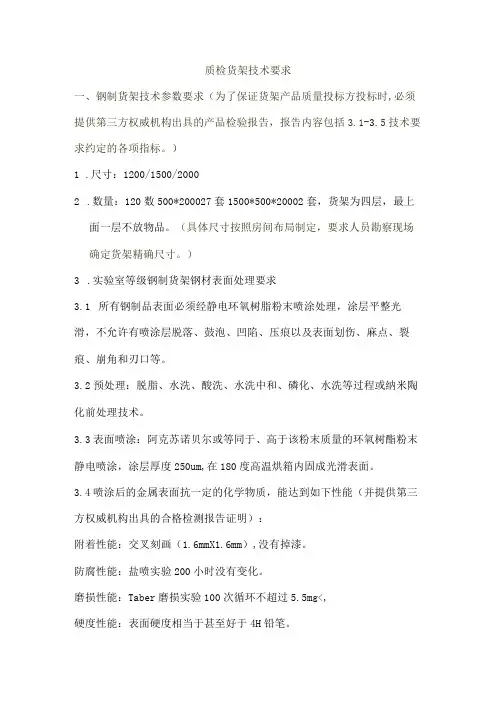

质检货架技术要求一、钢制货架技术参数要求（为了保证货架产品质量投标方投标时,必须提供第三方权威机构出具的产品检验报告，报告内容包括3.1-3.5技术要求约定的各项指标。

）1.尺寸：1200/1500/20002.数量：120数500*200027套1500*500*20002套，货架为四层，最上面一层不放物品。

（具体尺寸按照房间布局制定，要求人员勘察现场确定货架精确尺寸。

）3.实验室等级钢制货架钢材表面处理要求3.1所有钢制品表面必须经静电环氧树脂粉末喷涂处理，涂层平整光滑，不允许有喷涂层脱落、鼓泡、凹陷、压痕以及表面划伤、麻点、裂痕、崩角和刃口等。

3.2预处理：脱脂、水洗、酸洗、水洗中和、磷化、水洗等过程或纳米陶化前处理技术。

3.3表面喷涂：阿克苏诺贝尔或等同于、高于该粉末质量的环氧树酯粉末静电喷涂，涂层厚度250um,在180度高温烘箱内固成光滑表面。

3.4喷涂后的金属表面抗一定的化学物质，能达到如下性能（并提供第三方权威机构出具的合格检测报告证明）：附着性能：交叉刻画（1.6mmX1.6mm）,没有掉漆。

防腐性能：盐喷实验200小时没有变化。

磨损性能：Taber磨损实验100次循环不超过5.5mg<,硬度性能：表面硬度相当于甚至好于4H铅笔。

防潮性能：华氏100度、饱和湿度情况下，可以抵抗IOoO小时的暴露。

湿度性能：热水45度角冲淋5分钟没有变化。

水持续浸湿100小时没有变化。

耐腐蚀及耐酸碱功能：满足SEFA8M抗腐蚀功能，耐指定的49种化学试剂，漆面结果是等级3的情况不应多于4个。

3.5立柱、横梁厚21.2mm,搁板厚21.0mm,四边三折弯处理，中间设5根加强筋板，三块搁板，每层搁板承重220Okg。

一、仓储货架技术说明1、设计依据标准①、GB50017-2003 钢结构设计规范②、GB50018-2002 冷弯薄壁型钢结构技术规范③、JB/T5323-91 立体仓库焊接式钢结构货架技术条件④、GB50009-2001 建筑结构载荷规范⑤、5GB50011-2001 建筑抗震设计规范⑥、6CECS23：90 钢货架结构设计规范⑦、7ZBJ83015-89 高层货架仓库设计规范2、设计原则①、货架设计严格按照招标文件要求②、采用成熟的设计理念、合理的规划布局，设计结构新颖、使用安全可靠；③、在确保货架安全使用性能的前提下，合理设计，降低工程造价；④、货架设计按7度地震烈度设防，强度、钢度、稳定性校证满足JB/T5323-91要求；⑤、货架设计全面考虑货物存放因重量分布不均匀所造成的变形及叉车存取作业对货架的冲力；⑥、重型货架固定采用胀锚螺栓固定，不与建筑物相连；⑦、货架连接的紧固件按GB50017-2003第7.2节规定选定，一般选用不低于4.8级高强度镀锌螺栓；⑧、货架主要材料选用宝钢优质钢材Q235B(等同于SS400)；2、货架技术性能指标1、超市货架和仓储货架主要技术参数及性能指标14 立柱孔距累积误差符合标准JB/T5323-91《立体仓库焊接式钢结构货架技术条件》15 横梁的安装水平误差符合标准JB/T5323-91《立体仓库焊接式钢结构货架技术条件》16 主要部件的表面处理环氧树脂静电喷涂工艺17 喷涂表面涂层厚度60-80 µm18 立柱片地脚无固定螺栓膨胀螺栓M12×100螺栓螺母组二、超市货架技术说明1、设计依据标准①、GB50017-2003 钢结构设计规范②、GB50018-2002 冷弯薄壁型钢结构技术规范③、JB/T5323-91 多层连接式钢结构超市货架技术条件④、GB50009-2001 建筑结构载荷规范⑤、6CECS23：90 钢货架结构设计规范2、设计原则①、货架设计严格按照招标文件要求②、采用成熟的设计理念、合理的规划布局，设计结构新颖、使用安全可靠；③、在确保货架安全使用性能的前提下，合理设计，降低工程造价；④、货架设计全面考虑货物存放因重量分布不均匀所造成的变形及叉车存取作业对货架的冲力；⑤、超市货架固定采用立放，不与建筑物相连；⑥、货架连接的紧固件按GB50017-2003第7.2节规定选定，一般选用不低于4.8级高强度镀锌螺栓；⑦、货架主要材料选用宝钢优质钢材Q235B(等同于SS400)；三、货架表面处理工艺金属表面处理采用瑞士金马喷淋系统。

阁楼货架技术说明
阁楼式货架
货架技术参数说明：1.规格：长1800*宽500*高4400；
2.层再：300kg/层-500kg/层
3.立柱：55*47*1.5-2.0；
4.横梁：60*40*1.5-2.0；
5.楼板：镀锌/花纹楼板1.5-3.0；
6.表面处理：酸洗（除油\除锈）、淋化、喷塑、烘干、包装；
7.颜色：常规颜色立柱蓝色，横梁层板/楼板为橘红色或待定。

备注：阁楼式货架是在已有的工作场地或货架上建一个中间阁楼，以增加存储空间，可以做二、三层阁楼，宜存取一些轻泡及中小件货物，适于多品种大批量货物，人工存取货物。

货物通常由叉车、液压升降台或货梯送至二楼、三楼，再由轻型小车或液压托盘车送至某一位置。

采用货架立柱做楼面支撑，钢结构楼板，楼板平整，真整体性强承载能力强而均匀，造价低，施工快。

适用于库房较高、货物较小、人工存取、存取量大的情况下，可充分利用节约库房面积，广泛应用于汽车、电子、机械等行业。

河北浩泰货架专业生产超市货架。

仓储货架。

武汉高德红外股份有限公司版次/修订：A1 /1 共5页第1页货架技术参数及评分标准评审武汉高德红外股份有限公司2012年03月30日武汉高德红外股份有限公司版次/修订：A1 /1 共5页第2页一、技术参数1主要技术规格、参数及要求1.1尺寸规格（L×D×H）：1.6×0.6×1.8m，1.2层数：4格5层和2格3层，每层均布承载≥200Kg1.3立柱：万能角钢，最大承载：≥200KG；1.4钢层板：δ=2mm，优质Q235钢板压制的型材；1.5层板卡销：层板和卡销一体；1.6支撑脚：采用3mm铁板将脚进行固定；1.7采用钢层板与万能角钢组合的形式，装配方便，适合人工存取；1.8层板与立柱之间采用插接式结构，可随意调整每一层板的高度，最小调节量为40mm；1.9颜色：驼灰色；1.10表面处理：静电粉末喷塑处理。

1.11钢材选用优于或等同于宝钢2其他说明2.1需提供耗材的厂家、规格、价格；2.2需提供设备所使用的耗材的价格及备件。

3质量服务要求3.1免费现场安装，调试。

3.2自售出之日起保修2年（易损件及人为因素除外）。

3.3保修期内，属于材料质量问题所产生的零备件费用和维修费由制造商承担。

3.4根据客户要求可在保修期内免费保养。

4产品的验收设备安装完毕后，进行系统验收，投标方应提交一份双方认可的验收测试大纲，作为验收依据。

版次/修订：A1 /1 共5页第3页武汉高德红外股份有限公司二、评分标准序号评分项目评分说明评分一商务1、评标价的确定办法：评标价为各有效投标的投标报价中，去掉一个最高报价和一个最低报价后的算术平均为评标价。

2、报价得分计算公式：（1）投标报价低于评标价的，每低于1.0%加1分，最多加30分；该项记分公式为：K=70+ [（Q-q）/Q]×100×1（70≤K≤100）（2）投标报价高于评标价的，每高于1.0%扣1分，最多扣20分。

货架安装及验收技术条件
货架安装及验收技术条件：
1.货架的安装应符合设计要求，按照现场实际情况来安排货架的适当位置。

2.货架的安装应该保证其垂直度、水平度等各项要求。

其中，垂直度误差范围为±3mm/m，水平度误差范围为±2mm/m。

3.货架的安装应该遵循设计方案，按照顺序依次组装。

安装时在符合要求的条件下，先组装主立柱、横梁和连接件，再安装层板和其他配件。

4.货架安装时，应检查各连接件是否紧固、各部件拼接是否成功。

严禁货架组件出现无法正常拼接的情况。

5.货架安装完成后，应通过相应的验收方法进行验收，检查货架各部位是否牢固、连接件是否松动、曲度是否符合设计要求、表面涂层是否完好等等。

6.货架安装验收完毕后，应及时做好相关记录。

如安装日期、安装人员、验收日期、验收人员等。

7.货架层板上架前，应检查层板是否翘曲、变形、开裂，是否安装位置正确，卡扣是否牢固。

总之，货架安装及验收应严格按照技术标准要求，确保货架的质量和安全性能。

贯通式货架技术参数1. 引言贯通式货架是一种高效、灵活、节省空间的仓储系统。

它通过利用立柱和横梁的组合来形成多层货架，可以满足不同规格和重量的货物存储需求。

本文将详细介绍贯通式货架的技术参数，包括尺寸、承载能力、材料等方面。

2. 尺寸参数贯通式货架的尺寸参数是设计和安装过程中必须考虑的重要因素。

以下是常见的尺寸参数：•高度：一般情况下，贯通式货架的高度可以根据客户需求进行定制，常见高度范围为2米至12米。

•宽度：根据仓库或储存空间的实际情况，贯通式货架可以有不同的宽度选项，一般为1.5米至3米。

•深度：深度是指每层货架从前到后的长度，常见深度为0.5米至1.2米。

3. 承载能力贯通式货架的承载能力取决于其结构设计和所采用材料的强度。

以下是常见的承载能力参数：•层板承载能力：贯通式货架的层板一般采用钢板、木板或塑料托盘，其承载能力通常在500kg至2000kg之间。

•立柱承载能力：立柱是贯通式货架的主要构件，其承载能力根据不同规格和材料有所差异，一般为500kg至3000kg。

•横梁承载能力：横梁连接立柱并支撑层板，其承载能力也根据不同规格和材料有所差异，一般为1000kg至5000kg。

4. 材料选择贯通式货架的材料选择直接影响其稳定性和使用寿命。

以下是常见的材料选项：•立柱材料：常见的立柱材料有冷轧钢板、热轧钢板和不锈钢等。

冷轧钢板价格较低，适用于一般货物存储；热轧钢板强度较高，适用于重型货物存储；不锈钢具有良好的防腐性能，适用于特殊环境。

•横梁材料：横梁一般采用矩形管、冷轧钢板或热轧钢板等。

矩形管具有较高的强度和刚性，适用于重型货物存储；冷轧钢板价格较低，适用于一般货物存储。

•层板材料：层板可以选择钢板、木板或塑料托盘等。

钢板具有较高的承载能力和耐磨性，适用于重型货物存储；木板价格较低，适用于一般货物存储；塑料托盘具有防腐、防潮等特性，适用于特殊环境。

5. 其他参数除了尺寸、承载能力和材料外，贯通式货架还有其他一些参数需要考虑：•靠墙式或中岛式：根据仓库布局和使用需求的不同，贯通式货架可以选择靠墙式或中岛式。

货架产品技术说明
1、原材料（宝钢）——自动冲孔冷轧成型——裁剪、修整——冲孔（焊接）——校正——表面除锈——喷漆——烤漆——包装成品——安装使用。

2、自动冲孔：拥有全自动连续带钢冲孔生产线，用于完成立柱成型材在轧制前的冲孔，孔间距精度可达0.02mm，立柱全长累计偏差小于2mm。

3、冷孔成型：货架立柱和各种横梁均由各自的自动冷弯成型机组轧制，根据所需的长度自动定位并切断，长度尺寸公差±1mm。

4、焊接：全部采用二氧化碳保护焊机焊接，横梁主要焊缝为自动焊接，保证焊缝质量。

5、立柱：根据不同的承重和高度要求选择不同的厚度（1.5/2.0mm）。

允许最大挠度为高度的1/1000，安全系数1.5，立柱与拉杆采用螺栓连接，立柱框架组合与地面用爆炸螺栓连接。

6、横梁：根据不同长度和承重要求选择材料，钢材厚度为1.5-3.0mm，允许挠度为长度的1/200，安全系数为1.5，横梁调节高度为50mm和75mm,横梁与立柱为活动挂扣连接，横梁按客户要求，每层可承重50-3000kg。

横梁两端采用厚度为3.0mm的3扣或4扣高强度挂扣，横梁与立柱侧框架用挂钩组合，另加安全保险销锁紧。

7、结构：所有货架全部采用活扣卡接形式，层高层数可自由培减调节，便于安装和迁动。

8、表面处理工艺和质量为：
1)成品毛坯——表面清理——化学除锈——喷涂——烤漆——成品
2)货架表面处理采用环氧树脂粉末静电喷涂工艺，涂层厚度60-80微米；
3)硬度符合GB6739-86标准要求；4)耐腐蚀性符合GB177-91标准要求；
5)标准颜色配置（可根据客户要求而定）
立柱组：深蓝；横梁：桔红
资料来源：。

货架安装技术规范书1. 引言货架是商业领域中重要的设备之一，用于存放和展示商品。

货架的正确安装和使用对于保证商品的安全和排列有序具有重要意义。

本技术规范书旨在提供货架安装的标准和规范，确保货架安装的质量和安全。

2. 货架安装前的准备工作在开始货架安装之前，需要进行以下准备工作：2.1 确定货架类型和规格在安装货架之前，需要明确货架的类型和规格。

根据商店的需求和商品的特性，选择适当的货架类型，例如单侧货架或双侧货架，并确定货架的尺寸和数量。

2.2 确定货架安装位置针对每个安装点，需要仔细规划和测量货架的安装位置。

确保货架与周围环境和结构物的距离适当，并确保货架与其他货架之间有足够的间距，以方便顾客的流通和操作。

2.3 完成相关准备工作在货架安装前，需要清理安装区域，确保地面平整，便于安装和调整货架。

此外，还需要准备所需的工具和材料，如螺丝刀、螺丝、垫片等。

3. 货架安装步骤3.1 组装货架零部件首先，根据货架的组装说明书或图纸，逐步组装货架的零部件。

确保使用正确的螺丝、垫片和连接件，并按照正确的顺序进行组装。

3.2 安装货架立柱根据货架的类型和规格，安装货架的立柱。

确保立柱与地面垂直，并使用水平仪进行校正。

使用适当的固定件将立柱固定在地面上，确保稳固性。

3.3 安装货架横梁和层板在立柱安装完成后，安装货架的横梁和层板。

根据货架设计和布局要求，确定横梁和层板的位置和高度。

使用螺丝将横梁固定在立柱上，并确保层板平整和牢固。

3.4 调整货架水平度在货架安装完成后，使用水平仪检查货架的水平度。

如果发现货架不水平，可以通过调整立柱或横梁的位置来进行校正，直到货架完全水平为止。

4. 货架安装质量控制4.1 安装检查在货架安装完成后，进行全面的安装检查。

检查货架的稳固性，确保连接件和固定件的紧固度适当。

检查货架的各个部件是否完整无损。

4.2 负荷测试为了确保货架能够承受相应的重量，进行负荷测试是必要的。

根据货架的设计负荷和规格，将一定负荷放置在货架上，并观察货架的反应。

一、仓储货架技术说明1、设计依据标准①、GB50017-2003 钢结构设计规范②、GB50018-2002 冷弯薄壁型钢结构技术规范③、JB/T5323-91 立体仓库焊接式钢结构货架技术条件④、GB50009-2001 建筑结构载荷规范⑤、5GB50011-2001 建筑抗震设计规范⑥、6CECS23：90 钢货架结构设计规范⑦、7ZBJ83015-89 高层货架仓库设计规范2、设计原则①、货架设计严格按照招标文件要求②、采用成熟的设计理念、合理的规划布局，设计结构新颖、使用安全可靠；③、在确保货架安全使用性能的前提下，合理设计，降低工程造价；④、货架设计按7度地震烈度设防，强度、钢度、稳定性校证满足JB/T5323-91要求；⑤、货架设计全面考虑货物存放因重量分布不均匀所造成的变形及叉车存取作业对货架的冲力；⑥、重型货架固定采用胀锚螺栓固定，不与建筑物相连；⑦、货架连接的紧固件按GB50017-2003第7.2节规定选定，一般选用不低于4.8级高强度镀锌螺栓；⑧、货架主要材料选用宝钢优质钢材Q235B(等同于SS400)；2、货架技术性能指标1、超市货架和仓储货架主要技术参数及性能指标14 立柱孔距累积误差符合标准JB/T5323-91《立体仓库焊接式钢结构货架技术条件》15 横梁的安装水平误差符合标准JB/T5323-91《立体仓库焊接式钢结构货架技术条件》16 主要部件的表面处理环氧树脂静电喷涂工艺17 喷涂表面涂层厚度60-80 µm18 立柱片地脚无固定螺栓膨胀螺栓M12×100螺栓螺母组二、超市货架技术说明1、设计依据标准①、GB50017-2003 钢结构设计规范②、GB50018-2002 冷弯薄壁型钢结构技术规范③、JB/T5323-91 多层连接式钢结构超市货架技术条件④、GB50009-2001 建筑结构载荷规范⑤、6CECS23：90 钢货架结构设计规范2、设计原则①、货架设计严格按照招标文件要求②、采用成熟的设计理念、合理的规划布局，设计结构新颖、使用安全可靠；③、在确保货架安全使用性能的前提下，合理设计，降低工程造价；④、货架设计全面考虑货物存放因重量分布不均匀所造成的变形及叉车存取作业对货架的冲力；⑤、超市货架固定采用立放，不与建筑物相连；⑥、货架连接的紧固件按GB50017-2003第7.2节规定选定，一般选用不低于4.8级高强度镀锌螺栓；⑦、货架主要材料选用宝钢优质钢材Q235B(等同于SS400)；三、货架表面处理工艺金属表面处理采用瑞士金马喷淋系统。

货架的技术说明范文货架是一种用于储存和陈列商品的装置，广泛应用于各个行业，如超市、商场、仓库等。

它具有结构稳定、容量大、易于安装、灵活调整等特点。

下面将详细介绍货架的技术说明。

一、货架的分类货架根据不同的材料和结构可以分为多种类型，常见的有金属货架、木质货架、玻璃货架、塑料货架等等。

其中，金属货架是最常见的一种，它由金属材料制成，具有承重能力强、耐用性好的特点。

二、货架的结构1.主体结构：货架主要由立柱、横梁、托盘和连接件等组成。

立柱是起到支撑货架的作用，通常采用方形或圆形断面；横梁用于连接立柱，起到支撑货物的作用；托盘是放置商品的平台，可以根据需要选择不同的尺寸和材料；连接件用于连接各个部件，保证货架的稳定性。

2.结构形式：根据不同的使用环境和需求，货架的结构形式有单面货架、双面货架、重型货架、轻型货架等多种。

其中，单面货架和双面货架用于贴墙摆放或中间区域摆放；重型货架主要用于储存较重的物品；轻型货架主要用于存放轻质商品。

三、货架的性能特点1.承重能力：货架的承重能力是衡量其质量的重要指标。

金属货架通常具有较强的承重能力，可以根据需要选择不同的规格和厚度。

一般来说，重型货架的承重能力可达数百千克，轻型货架的承重能力可达几十千克。

2.稳定性：货架的稳定性是保证安全储存的关键。

货架通常采用可调节底座设计，可以根据地面的不平整度调整货架的稳定性。

另外，货架的连接件通常采用螺栓连接或焊接的方式，确保货架的稳定性和牢固性。

3.易安装：货架通常采用组装方式，方便快捷易于安装。

货架的零部件可以根据不同的需求进行自由组合和调整，而且无需专业工具，简单的螺栓就可以完成安装。

4.灵活调整：货架的横梁和支撑杆可以根据不同商品的尺寸进行灵活调整。

横梁通常采用轻松拆卸的设计，可以方便地调整货架的层高和层间距。

这种设计可以充分利用货架的空间。

5.美观实用：货架不仅具有实用功能，还存在一定的美观性。

货架通常采用表面喷涂的方式，可以根据需要选择不同的颜色和表面处理，使货架更加美观大方。

货架验收标准(共2页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
货架验收标准
一、货架到货验收
二、货架整体安装精度检测
1、货架柱片垂直偏差不大于±10㎜；
2、同层横梁高度偏差±5㎜；
3、相邻货架片立柱底部中心距偏差±5㎜；
4、同一巷道同列货架片错位偏差不大于15㎜。

三、货架制造精度检测
1、采用进口数控机床冲制滚轧成型的立柱，首尾孔误差±2㎜；
2、在满载荷时，立柱内外侧弯曲变形不大于L*1/1000㎜，横梁挠度不大于
L*1/250；
3、货架刚性和强度符合机械部行业标准GB/5323-91；
4、货架的焊接工艺参照国家标准执行，无脱焊、虚焊现象，每个焊接部位
均人工去焊渣及飞溅物。

三、产品表面处理工艺标准
1、除锈——脱脂——磷化——烘干——静电喷涂——固化烘干——包装检
验入库；
2、涂层厚度60微米；
3、可以在酸性、碱性环境下使用；
4、表面光洁、平滑、丰满，无缩孔花泡、剥落现象。
