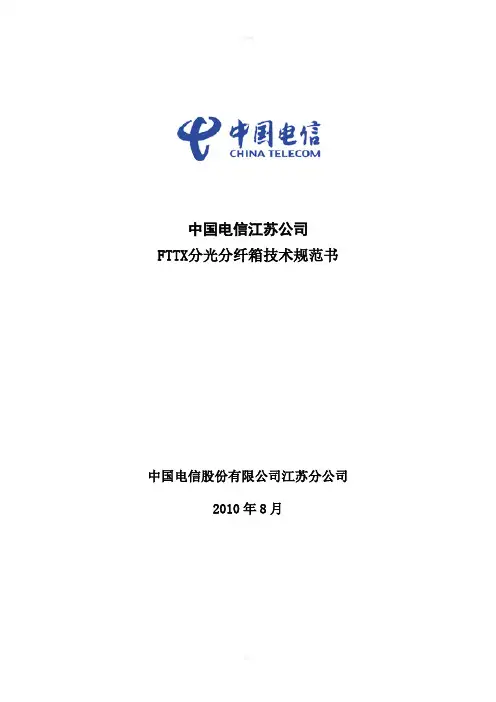

中国电信江苏公司FTTX分光分纤箱技术规范书中国电信股份有限公司江苏分公司2010年8月目录前言 (III)1 范围 (1)2 引用文件 (1)2.1 规范性引用文件 (1)2.1 其它参考文件 (2)3 术语和定义 (3)3.1 FTTX分光分纤箱 (3)4 产品分类、型号 (3)4.1 产品分类 (3)4.2 产品型号 (3)5 基本要求 (4)5.1 环境条件 (4)5.2 外观与表面处理 (4)5.3 结构要求 (5)5.4 箱体功能 (6)6 功能要求 (7)6.1 FTTX分光分纤箱（楼道型） (7)6.2 FTTX分光分纤箱（室外型） (7)7 环境适应性要求 (7)7.1 温度适应性 (7)7.2 防盐雾腐蚀 (8)7.3 防水 (8)7.4 防尘 (8)8 机械性能要求 (8)9 安全要求 (8)9.1 一般要求 (8)9.2 接地保护 (8)9.3 防盗保护 (9)10 检验 (9)10.1 出厂检验 (9)10.2 型式检验 (9)10.3 质量合格分类 (9)10.4 抽样方式与判定 (9)10.5 光分插片的检验 (10)11 标志、包装、运输、贮存 (11)11.1 标志 (11)11.2 包装 (11)11.3 运输贮存 (11)12 质量保证体系 (11)13 技术文件 (12)附录A FTTX分光分纤箱（楼道型、壁挂式）参考结构 (13)附录B FTTX分光分纤箱（楼道型、嵌入式）参考结构 (17)附录C FTTX分纤箱/分光分纤箱（室外型）参考结构 (18)资料性附录1 FTTX分光分纤箱（插片结构）参考结构（不做定制要求） (22)前言本规范是为配合中国电信股份公司江苏分公司FTTH建设提出来的，是用于规范中国电信股份公司江苏分公司FTTH建设中分光、熔纤、配纤的箱体开发、生产及配合相关设备（施）的安装所制定的技术规范书。
对于楼宇内或室外杆路安装的FTTX分光分纤箱可参照执行。

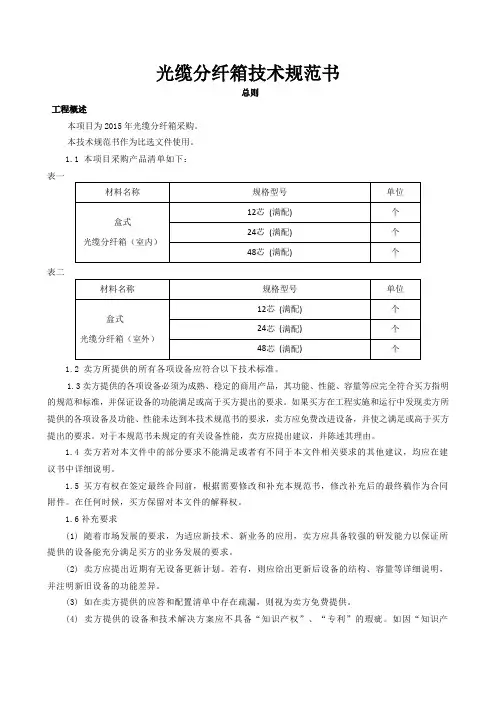

光缆分纤箱技术规范书总则工程概述本项目为2015年光缆分纤箱采购。
本技术规范书作为比选文件使用。
1.1 本项目采购产品清单如下：表一表二1.2 卖方所提供的所有各项设备应符合以下技术标准。
1.3卖方提供的各项设备必须为成熟、稳定的商用产品，其功能、性能、容量等应完全符合买方指明的规范和标准，并保证设备的功能满足或高于买方提出的要求。
如果买方在工程实施和运行中发现卖方所提供的各项设备及功能、性能未达到本技术规范书的要求，卖方应免费改进设备，并使之满足或高于买方提出的要求。
对于本规范书未规定的有关设备性能，卖方应提出建议，并陈述其理由。
1.4卖方若对本文件中的部分要求不能满足或者有不同于本文件相关要求的其他建议，均应在建议书中详细说明。
1.5买方有权在签定最终合同前，根据需要修改和补充本规范书，修改补充后的最终稿作为合同附件。
在任何时候，买方保留对本文件的解释权。
1.6补充要求(1) 随着市场发展的要求，为适应新技术、新业务的应用，卖方应具备较强的研发能力以保证所提供的设备能充分满足买方的业务发展的要求。
(2) 卖方应提出近期有无设备更新计划。
若有，则应给出更新后设备的结构、容量等详细说明，并注明新旧设备的功能差异。
(3) 如在卖方提供的应答和配置清单中存在疏漏，则视为卖方免费提供。
(4) 卖方提供的设备和技术解决方案应不具备“知识产权”、“专利”的瑕疵。
如因“知识产权”、“专利”等原因引起的一系列问题全部由卖方承担。
规范书应答要求2.1 卖方需进行点对点应答的范围，包括：本技术规范书及附件，以及随本技术规范书下发的所有相关规范。
2.2 点对点应答要求：(1) 对规范的点对点应答，要求必须在引用规范书的基础上进行逐条逐项答复, 即:首先对实现或满足程度明确作出“满足”、“不满足”、“部分满足”等应答，然后作出具体、详细的说明。
(2) 若答复为“满足”，则视为卖方本次提供的设备在本期工程中为买方提供此项要求，即报价中已经包含相关费用(除要求中明确说明是本期工程不需要的，只是要求卖方承诺将来支持)；对于本次提供的设备已经支持，但报价中未包含的部分应明确说明，否则视为报价中已包含；对于答复“不满足”、“部分满足”的内容应说明具体原因、满足时间、满足方法及产品型号。
光缆分纤箱技术规范书总则工程概述本项目为2015年光缆分纤箱采购。
本技术规范书作为比选文件使用。
1.1 本项目采购产品清单如下：表一表二1.2 卖方所提供的所有各项设备应符合以下技术标准。
1.3卖方提供的各项设备必须为成熟、稳定的商用产品，其功能、性能、容量等应完全符合买方指明的规范和标准，并保证设备的功能满足或高于买方提出的要求。
如果买方在工程实施和运行中发现卖方所提供的各项设备及功能、性能未达到本技术规范书的要求，卖方应免费改进设备，并使之满足或高于买方提出的要求。
对于本规范书未规定的有关设备性能，卖方应提出建议，并陈述其理由。
1.4卖方若对本文件中的部分要求不能满足或者有不同于本文件相关要求的其他建议，均应在建议书中详细说明。
1.5买方有权在签定最终合同前，根据需要修改和补充本规范书，修改补充后的最终稿作为合同附件。
在任何时候，买方保留对本文件的解释权。
1.6补充要求(1) 随着市场发展的要求，为适应新技术、新业务的应用，卖方应具备较强的研发能力以保证所提供的设备能充分满足买方的业务发展的要求。
(2) 卖方应提出近期有无设备更新计划。
若有，则应给出更新后设备的结构、容量等详细说明，并注明新旧设备的功能差异。
(3) 如在卖方提供的应答和配置清单中存在疏漏，则视为卖方免费提供。
(4) 卖方提供的设备和技术解决方案应不具备“知识产权”、“专利”的瑕疵。
如因“知识产权”、“专利”等原因引起的一系列问题全部由卖方承担。
规范书应答要求2.1 卖方需进行点对点应答的范围，包括：本技术规范书及附件，以及随本技术规范书下发的所有相关规范。
2.2 点对点应答要求：(1) 对规范的点对点应答，要求必须在引用规范书的基础上进行逐条逐项答复, 即:首先对实现或满足程度明确作出“满足”、“不满足”、“部分满足”等应答，然后作出具体、详细的说明。
(2) 若答复为“满足”，则视为卖方本次提供的设备在本期工程中为买方提供此项要求，即报价中已经包含相关费用(除要求中明确说明是本期工程不需要的，只是要求卖方承诺将来支持)；对于本次提供的设备已经支持，但报价中未包含的部分应明确说明，否则视为报价中已包含；对于答复“不满足”、“部分满足”的内容应说明具体原因、满足时间、满足方法及产品型号。
中国移动公司年分光分纤箱采购项目技术规范书1. 引言本技术规范书旨在规范中国移动公司年分光分纤箱采购项目的技术参数、功能要求和质量标准，以确保采购的分光分纤箱能够满足公司的通信需求并具备良好的可靠性和稳定性。
2. 术语和定义•分光分纤箱：用于光纤网络中将主干光缆分配到用户光缆的设备。
•通信需求：指中国移动公司在通信网络建设中对分光分纤箱所要求的功能和性能。
•可靠性：指分光分纤箱在工作过程中的稳定性和持续运行的能力。
3. 技术参数3.1 尺寸分光分纤箱的尺寸应符合以下要求： - 外形尺寸：300毫米（长）×200毫米（宽）×100毫米（高） - 端子盒尺寸：30毫米（长）×20毫米（宽）×10毫米（高）3.2 光纤接口分光分纤箱需要具备以下光纤接口： - 光纤输入端口：SC连接器 - 光纤输出端口：LC连接器3.3 光纤容量分光分纤箱的光纤容量应为24芯，以满足中国移动公司的通信需求。
4. 功能要求4.1 分光功能分光分纤箱需要具备良好的分光功能，能够将主干光缆输入的信号按照一定比例分配到用户光缆中，并保持信号的传输稳定。
4.2 分纤功能分光分纤箱需要具备良好的分纤功能，能够将用户光缆输入的信号按照一定比例分配到分光功能中，并保持信号的传输稳定。
4.3 光纤保护分光分纤箱需要具备良好的光纤保护功能，能够在光纤信号丢失或断裂时自动切换到备用光缆，保证通信的连续性和可靠性。
4.4 温度适应性分光分纤箱需要具备良好的温度适应性，能够在-40℃至85℃的温度范围内正常工作，并保持稳定的性能指标。
4.5 防尘防湿性能分光分纤箱需要具备良好的防尘防湿性能，能够在恶劣的环境中工作，并保证内部元件的正常运行和长久的使用寿命。
5. 质量标准5.1 材料质量分光分纤箱所使用的材料应符合以下质量标准： - 外壳材料：具有良好的耐压和耐腐蚀性能 - 端子盒材料：具有良好的耐高温和防火性能5.2 工艺质量分光分纤箱的制造工艺应符合以下质量标准： - 外壳制造工艺：表面光滑、无毛刺、无明显缺陷 - 端子盒制造工艺：连接牢固、焊接良好、无漏焊现象5.3 电气性能分光分纤箱的电气性能应符合以下质量标准： - 剩余波纹系数：小于0.3dB - 插入损耗：小于0.2dB - 退耦效果：大于50dB6. 结论本技术规范书详细阐述了中国移动公司年分光分纤箱采购项目的技术规范要求，其中包括了尺寸、光纤接口、光纤容量、功能要求和质量标准等方面的内容。

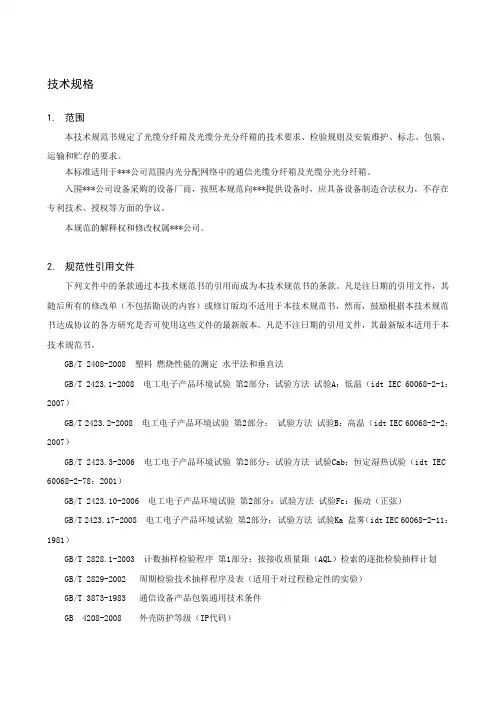

技术规格1.范围本技术规范书规定了光缆分纤箱及光缆分光分纤箱的技术要求、检验规则及安装维护、标志、包装、运输和贮存的要求。
本标准适用于***公司范围内光分配网络中的通信光缆分纤箱及光缆分光分纤箱。
入围***公司设备采购的设备厂商，按照本规范向***提供设备时，应具备设备制造合法权力，不存在专利技术、授权等方面的争议。
本规范的解释权和修改权属***公司。
2.规范性引用文件下列文件中的条款通过本技术规范书的引用而成为本技术规范书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本技术规范书，然而，鼓励根据本技术规范书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本技术规范书。
GB/T 2408-2008 塑料燃烧性能的测定水平法和垂直法GB/T 2423.1-2008 电工电子产品环境试验第2部分：试验方法试验A：低温（idt IEC 60068-2-1：2007）GB/T 2423.2-2008 电工电子产品环境试验第2部分：试验方法试验B：高温（idt IEC 60068-2-2：2007）GB/T 2423.3-2006 电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验（idt IEC 60068-2-78：2001）GB/T 2423.10-2006 电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T 2423.17-2008 电工电子产品环境试验第2部分：试验方法试验Ka 盐雾（idt IEC 60068-2-11：1981）GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T 2829-2002 周期检验技术抽样程序及表（适用于对过程稳定性的实验）GB/T 3873-1983 通信设备产品包装通用技术条件GB 4208-2008 外壳防护等级（IP代码）GB/T 5095.2-1997 电子设备用机电元件基本试验规程及测量方法第2部分：一般检查、电连续性和接触电阻测试、绝缘试验和电压应力试验GB/T 7424.1-2003 光缆总规范第1部分总则GB/T 9286-1998 色漆和清漆漆膜的划格试验GB/ 12507.1-2000 光纤光缆连接器第1部分：总规范SJ/T 11363-2006 电子信息产品中有毒有害物质的限量要求SJ/T 11365-2006 电子信息产品中有毒有害物质的检测方法GSB 05-1426-2001 漆膜颜色标准样卡YD/T 778-2006 光纤配线架YD/T 988-2007 通信光缆交接箱YD/T 1272.3-2005 光纤活动连接器第3部分：SC型YD/T 1997-2009 接入网用蝶形引入光缆YD/T 2000.1-2009 平面光波导集成光路器件第1部分：基于平面光波导（PLC）的光功率分路器ITU-T G.652：2009 Characteristics of a single-mode optical fibre and cableGB/T 2518-2008 连续热镀锌钢板及钢带GB／T 15568-2008 通用型片状模塑料（SMC）3.术语和定义下列术语和定义适用于本标准。

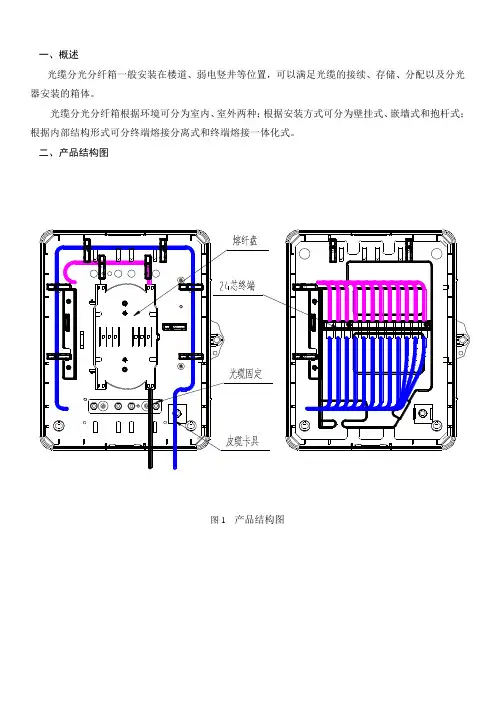

一、概述光缆分光分纤箱一般安装在楼道、弱电竖井等位置，可以满足光缆的接续、存储、分配以及分光器安装的箱体。
光缆分光分纤箱根据环境可分为室内、室外两种；根据安装方式可分为壁挂式、嵌墙式和抱杆式；根据内部结构形式可分终端熔接分离式和终端熔接一体化式。
二、产品结构图图1 产品结构图三、盒体安装步骤按照箱体安装孔位（图2），选定位置后用冲击钻打孔，用M6X60膨胀螺钉将工字背板固定于墙体上，或用抱箍固定于杆上，再将箱体固定于工字背板。
（图3）图2 箱体安装孔尺寸图3 箱体安装与固定四、附件清单（部分附件以实配为准）*以装箱单配置为准五、机箱维护4.1本设备系列的维护仅属于一般性的维护，表面清洁维护及周期性的检查，时间周期以月为单位进行。
同时在在使用本箱体的时候，要有长远且综合的考虑。
上次的布线一定要考虑下一次的布线是否方便，尽量注意到不影响上次正在运行的线路，因此造成的损失不属于宽带公司。
4.2周期性的检查箱体，由于箱体位于环境的不一样，来自周围破坏性的严重性也不一样，用户可以根据具体情况确定你的巡逻周期。
4.3 在箱体内部清洁的时候，严禁碰光纤，以免影响光纤的传输效果，甚至中断，同时在操作时尽量避免大量的水汽在箱体内凝结。
4.4 周期性的对箱体进行检查，检查的形式为目视，不允许用手或其它金属工具在箱体内进行检查，以免损坏箱体。
4.5 检查接地是否良好，随着时间的增长，固定板接地和机柜接地螺丝是否生锈，影响导电性能，如有请采取相应的措施。
六、装箱、运输和贮存本设备包装具有防潮、防震措施。
附件、备用件先装盒（或袋）后再装入木箱，整机用塑料袋密封，箱内装有防潮材料，箱外刷有防潮防震及方向标志。
运输时应防止倒放，搬运时切勿滚翻，小心轻放，防止碰撞。
安装前,应防止暴雨淋袭。
在运输途中应注意勿使温度高于＋55 Ｃ，低于－35 Ｃ。
贮存时箱子上不应堆积过重物品，库房内应防止腐蚀性气体侵蚀设备，库房温度应低于45 Ｃ，高于－5 Ｃ，相对湿度不宜长期过高一般应低于75%。

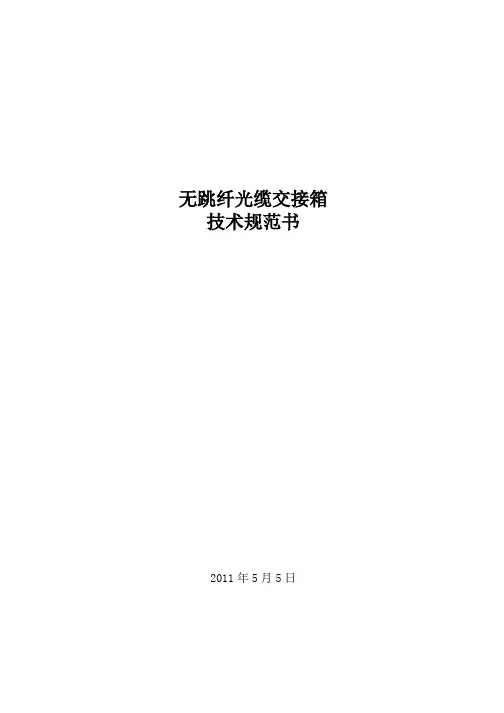

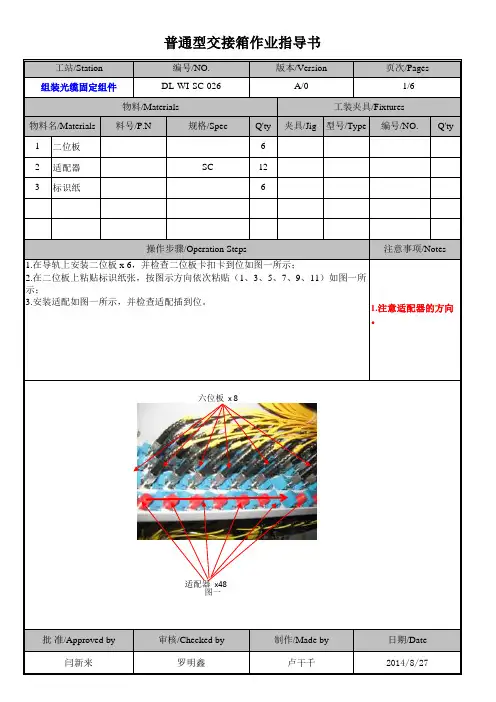

无跳纤光缆交接箱技术规范书2011年5月5日目录前言 (11)1、总则 (22)2、术语和定义 (22)3、组成、形式 (33)4、环境描述 (33)4.1 使用环境条件 (33)4.2 检验环境条件 (33)5、总体要求 (33)5.1 总体描述 (33)5.2 外观与结构 (33)5.3 产品规格 (44)6、技术要求 (55)6.1 环境 (55)6.2 外观与结构 (55)6.3 机械性能 (55)6.4 密封性能 (55)6.5 功能要求 (55)6.6 接地装置 (66)7、材料要求 (66)7.1 箱体材料 (66)7.2 塑料材料 (77)7.3 光纤适配器 (77)8、检验方法、检验规则及质量判定 (77)8.1 交收检验 (77)8.2 型式检验 (77)9、包装、运输和贮存 (1010)9.1 包装 (1010)9.2 运输 (1010)9.3 贮存 (1010)附录 A 无源光分路器封装要求 (1111)A.1 盒式封装 (1111)A.2 托盘式封装 (1111)A.3 插片式封装 (1212)前言本规范为优化通信系统资源配置，提高配线设备的维护和管理效率，有效降低管理成本而制定，用于规范FTTH建设中ODN网络所需的无跳纤光缆交接箱。
本规范要求主要从适用的范围、引用文件、基本要求、功能要求、环境适应性要求、机械性能要求、安全性要求、其它附件要求及机箱标志、包装、运输、贮存等方面做出严格的规定。
1、总则1.1 本规范应用范围为光传输网络、光接入网等需要实现光缆、光纤的连接与调度的场景，实现端接主干光缆与配线光缆、并可放置光分路器的功能。
本规范对光缆交接箱中的分光、熔纤、配线各种性能、技术指标等方面提出了具体的要求。
1.2 本规范依据中华人民共和国通信行业标准YD/T 988-2007《通信光缆交接箱》和泰尔认证中心《配线设备认证实施规则》编制而成，设备厂商提供的产品应符合其规定。

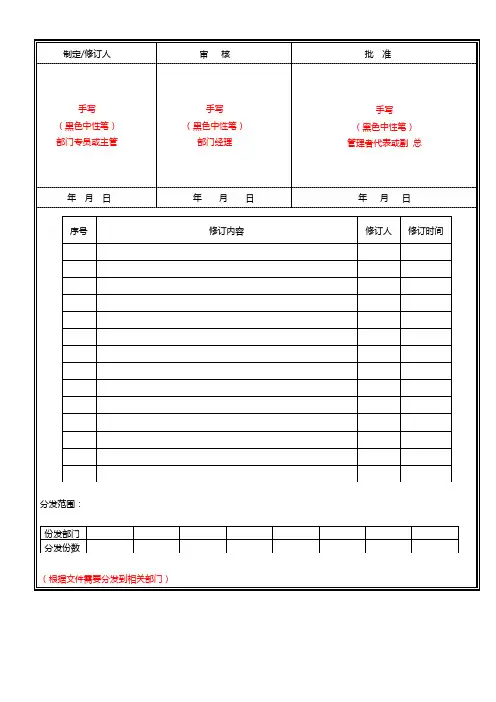

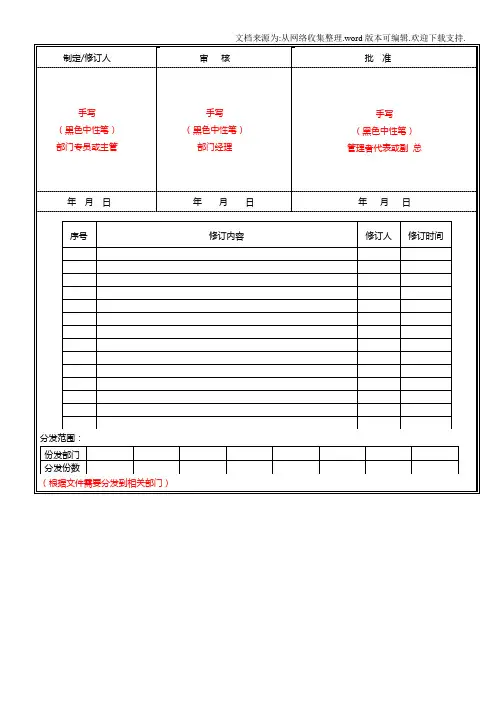

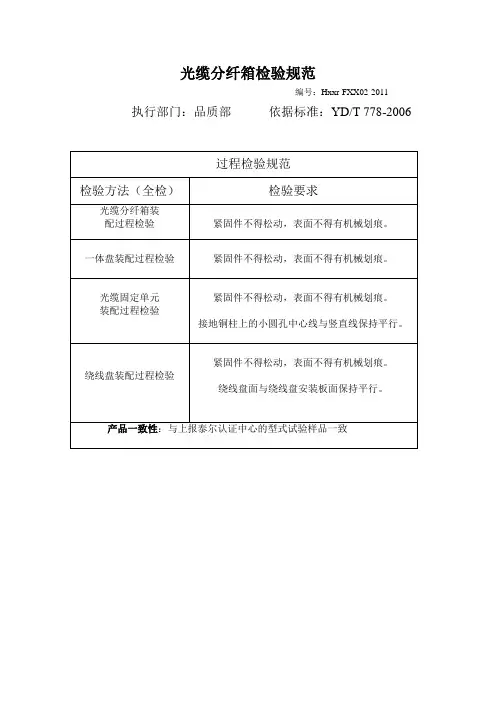

制定/修订人手写 （黑色中性笔） 部门专员或主管年月日 序号文档来源为:从网络收集整理.word 版本可编辑.欢迎下载支持.审核批准手写 （黑色中性笔）部门经理手写 （黑色中性笔） 管理者代表或副 总年月日 修订内容年月日 修订人 修订时间分发范围：份发部门 分发份数 （根据文件需要分发到相关部门）文档来源为:从网络收集整理.word 版本可编辑.欢迎下载支持.一、 目的：为使光缆分纤箱检验项目符合行业要求，规范检验操作过程，特制订本规范。
二、 适用范围：适用于露天、楼道、室内等场所使用的光缆分纤箱。
三、 定义及职责：定义：光纤配线箱：用于室外、楼道内或室内连接主干光缆与配线光缆的接口设备。
跳纤：一根两端都带有光纤连接器插头的光缆。
适配器：使插头与插头之间实现光学连接的器件。
顶点偏移：光纤连接器插头中插针凸球面顶点与纤芯中心之间的径向距离。
光纤凹陷/凸出（光纤高度）：光纤连接器插头中插针凸球面与光纤端面之间的距离。
光纤连接分配装置: 由适配器、适配器卡座、安装板或适配器及适配器安装板组装而成，供尾纤与跳纤或两根跳纤分别插入适配器外线侧和内线侧而完成活动连接的构件。
光纤终接装置: 供光缆纤芯线与尾纤接续并盘绕光纤的构件。
光纤存储装置：供富余尾纤或跳纤盘绕的构件。
熔接保护套管：对光纤熔接接头提供保护的材料或构件。
职责：开发部：负责检验技术标准的制订。
品质部：负责检验方法、抽样水准的制订。
品质部：外检负责箱体来料检验过程的执行；FQC 负责本规范在成品入库检验过程中的执行；OQC 负责本 规范在成品出厂检验过程中的执行。
四、引用标准: YDT 778-2011 《光纤配线架》 YD/T 694-2004 《总配线架》 YD/T 1272.3-2005 《光纤活动连接器_第 3 部分：SC 型》 YD/T 1272.4-2007 《光纤活动连接器第 4 部分：FC 型》 YD/T 1272.1-2003 《光纤活动连接器 第一部分 LC 型》 GB/ T 12507.1-2000 《光纤光缆连接器第 1 部分：总规范》 YD/ T 1618-2007 《多芯光纤（缆）扇形分支连接器技术要求和测试方法》 YD/T 2000.1-2009 《平面光波导集成光路器件第 1 部分：基于 PLC 的光功率分路器》 YD/T 1117-2001 《全光纤型分支器件技术条件》 YD/T 2152-2010 《光纤活动连接器可靠性要求及试验方法》 GB/T 3873-1983 《通信设备产品包装通用技术条件》 SJ/T 11365-2006 《电子信息产品中有毒有害物质的检测方法》 lEC 61300-3-15 《纤维光学互连器件和无源元件.基本试验和测量程序》 lEC 61300-3-23-1998 《光纤互联装置和无源部件.基本试验和测量步骤.第 3-23 部分：试验和测量.》 GB 4208-2008 《外壳防护等级（IP 代码）》 GB/T2408-2008 《塑料 燃烧性能的测定 水平法和垂直法》 GB/T9286-1998 《色漆和清漆 漆膜的划格试验》 GB/T11253-2007 《碳素结构钢冷轧薄钢板及钢带》 GB/T708-2006 《冷轧钢板和钢带的尺寸外形、重量及允许偏差》文档来源为:从网络收集整理.word 版本可编辑.欢迎下载支持. GB/T3280-2007 《不锈钢冷轧钢板和钢带》 GB/T 2423.17-1993 《电子电工产品基本环境试验规程 试验 Ka：盐雾试验方法》 GB/T 1771-1991 《色漆和清漆耐中性盐雾性能的测定》 GB/T 2423.10-2008《计数抽样检验程序第 1 部分：按接收质量限(AQL)检索的逐批检验抽样计划》 GB/T 1804-2000 《一般公差未注公差的线性和角度尺寸的公差》五、检验内容 1. 外 观 1.1 分纤箱体表面平整，无油污、灰尘、碰伤等缺陷，外表边缘无毛刺、锐边、尖角等不良；直立于平整地面时应平稳、无晃动、无歪斜、扭曲、凸凹等缺陷。
光分纤箱技术规范书第一章光分纤箱技术规范书1. 概述本技术规范书引用YD/T 988-2007《通信光缆交接箱》，其他技术要求可参照标准YD/T 740-95《通信电缆分线盒》、YD/T 925-1997《光缆终端盒》、YD/T 814.1-2004《光缆接头盒第一部分：室外光缆接头盒》和YD/T 881-1996《通信电缆分线箱技术条件》。
用于光分纤箱系列产品，结合江西联通分公司目前使用的实际情况，特制定本光分纤箱技术规范书，投标人须按本技术规范书要求进行生产、交付产品，招标人根据相应行业标准和本技术规范书验收光分纤箱产品。
2. 产品分类2.1 本技术规范书中要求的光分纤箱均为室内外通用型。
2.2安装方式为壁挂式。
2.3功能概述：光分纤箱是针对FTTH新建或改造中采用一级分光场景需求而开发设计的新一款产品，该产品用于上行配线光缆与入户皮线光缆实现终端连接，可满足一次性开通或逐步放装的要求，是ODN网络中一级分光模式下必不可少的光接入点设备。
2.4规格尺寸光分纤箱在满足功能要求的前提下，应力求小型化，即小且薄，箱体安装时应与环境相协调，不应影响视觉。
各种容量的光分纤箱最大尺寸不得大于下表中的要求。
表1 光分纤箱箱体最大外形尺寸表序光分纤箱容量箱体外形尺寸（高×宽×深（mm））号1 8芯287×237×602 12芯410×320×783 24芯410×320×784 36芯480×390×852.5箱体的材料采用优质冷轧钢板，材料厚度为：冷轧钢板1.2mm。
3. 工作温湿度要求3.1 工作温度:室外型:-20℃～+60℃。
3.2 相对湿度：室外型: ≤95%(+40℃时)。
4. 外观与结构4.1所有紧固件联结应牢固可靠。
4.2箱门开启角度不小于120º。
4.3箱体密封条粘结应平整牢固，门锁的启闭应灵活可靠。
联通宽带接入网工程技术规范书（配线箱/光纤分纤箱）二O一0年六月目次一、概述 0二、产品分类 0三、工作温湿度要求 0四、外观结构 0五、箱体功能 (1)六、箱体材料 (2)七、箱体密封性能 (2)八、箱体机械物理性能 (2)九、标志、包装、运输、贮存 (3)十、质量保证 (3)十一、其他 (4)一、概述本技术规范书引用《YD/T 1313-2008 宽带数据通信用综合配线箱》行业标准，用于综合箱系列产品，结合宽带接入的实际情况，特制定本光纤分配箱、光纤分纤箱技术规范书，投标人须按本技术规范书要求进行生产、交付分纤类产品，招标人根据本技术规范书验收分纤类产品。
二、产品分类2.1光纤分配箱安装在楼道、弱电竖井等位置，可以满足光纤的接续（熔接、冷接和适配连接）、存储、分配、并考虑分光器安放位置的箱体，且便于挂墙安装功能的箱体，且便于挂墙安装。
2.2光纤分纤箱安装在楼道、弱电竖井等位置，可以满足光缆的接续，存储的箱体，且便于挂墙安装。
三、工作温湿度要求3.1 温度室内型：0℃～40℃楼层或单元用室外型：-20℃～50℃；露天用室外型：-40℃～60℃。
3.2 相对湿度室内型: ≤85%(+30℃时)室外型: ≤95%(+40℃时)四、外观结构4.1表面处理经涂覆处理的金属结构件，其表面涂层附着力应牢固，不存在起皮、掉漆等缺陷；其外观色泽应均匀、光滑平整、漆膜附着牢固，且没有挂流、划痕、露底、气泡及发白等现象。
4.2装配结构结构应牢固，箱体及内部金工件装配结束后，结构件不扭曲。
装配具有一致性和互换性。
外露和操作部位的圆角半径R不得小于2mm。
紧固件连接应牢固、可靠、无松动。
箱体外壳一般应采用金属板材，也可采用满足强度和燃烧性能要求的非金属材料。
4.3箱门要求箱门应平整牢固，箱门开启角度不小于110º；宽度在600mm以上的箱门宜采用双开门方式。
箱体应为防盗结构，且启闭灵活可靠，应具有良好的防破坏功能。
光缆分纤箱技术规范-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIFTTH光缆分纤箱技术规范书目录1 概述................................................... 错误!未定义书签。
2 引用标准 (1)3 术语和定义 (3)4 组成及分类 (3)5 光缆分纤箱技术要求和指标 (4)6 试验方法 (10)7 检验规则 (14)8 操作要求 (15)9 标志、包装、运输和贮存 (16)1概述随着FTTH接入的全面铺开，光缆分纤箱作为光分支点采用的一种重要配线设备，得到了越来越多的应用。
本规范为中国联通广东分公司（以下简称广东公司）进行光缆分纤箱工程建设的技术要求。
本技术规范书中所指的光缆分纤箱主要应用在FTTH光缆工程，可满足室内（楼道）、室外安装环境，能方便光缆掏接，方便维护和资源管理。
本技术要求结合我省各地市地理环境、使用习惯及结合发达城市的使用情况而选定，从建设方式、容量、安全、质量、经济、实用等方面进行要求。
为保证广东公司通信建设所用设备的质量确定“光缆分纤箱技术规范”的相关技术要求。
本技术规范书未规定的其它技术要求应不劣于中国国家标准、通信行业标准的要求。
本技术规范书未标明日期的中国国家标准、通信行业标准均使用最新版本。
在本规范书中，对各条目的要求有下列表达方式：“必须”、“应”：表示现阶段网络建设的基本需要，该条目必须实现；“建议”：表示将来网络、设备和技术发展的目标，一般情况下希望该条目实现，但在某些特定情况下可以忽略该条目；“可以”：表示该条目属于可选。
2引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的更新版本。
凡是不注日期的引用文件，其更新版本适用于本标准。
.光分纤箱技术规范书第一章光分纤箱技术规范书1. 概述本技术规范书引用YD/T 988-2007《通信光缆交接箱》，其他技术要求可参照标准YD/T 740-95《通信电缆分线盒》、YD/T 925-1997《光缆终端盒》、YD/T 814.1-2004《光缆接头盒第一部分：室外光缆接头盒》和YD/T 881-1996《通信电缆分线箱技术条件》。
用于光分纤箱系列产品，结合江西联通分公司目前使用的实际情况，特制定本光分纤箱技术规范书，投标人须按本技术规范书要求进行生产、交付产品，招标人根据相应行业标准和本技术规范书验收光分纤箱产品。
2. 产品分类2.1 本技术规范书中要求的光分纤箱均为室内外通用型。
2.2安装方式为壁挂式。
2.3功能概述：光分纤箱是针对FTTH新建或改造中采用一级分光场景需求而开发设计的新一款产品，该产品用于上行配线光缆与入户皮线光缆实现终端连接，可满足一次性开通或逐步放装的要求，是ODN网络中一级分光模式下必不可少的光接入点设备。
2.4规格尺寸光分纤箱在满足功能要求的前提下，应力求小型化，即小且薄，箱体安装时应与环境相协调，不应影响视觉。
各种容量的光分纤箱最大尺寸不得大于下表中的要求。
表1 光分纤箱箱体最大外形尺寸表序光分纤箱容量箱体外形尺寸（高×宽×深（mm））号1 8芯287×237×602 12芯410×320×783 24芯410×320×784 36芯480×390×852.5箱体的材料采用优质冷轧钢板，材料厚度为：冷轧钢板1.2mm。
3. 工作温湿度要求3.1 工作温度:室外型:-20℃～+60℃。
3.2 相对湿度：室外型: ≤95%(+40℃时)。
4. 外观与结构4.1所有紧固件联结应牢固可靠。
4.2箱门开启角度不小于120º。
4.3箱体密封条粘结应平整牢固，门锁的启闭应灵活可靠。
光缆分纤箱技术规范总则工程概述本项目为2015年光缆分纤箱采购。
本技术规范书作为比选文件使用。
1.1本项目采购产品清单如下:表二1.2卖方所提供的所有各项设备应符合以下技术标准。
1.3卖方提供的各项设备必须为成熟、稳定的商用产品，其功能、性能、容量等应完全符合买方指明的规范和标准，并保证设备的功能满足或高于买方提出的要求。
如果买方在工程实施和运行中发现卖方所提供的各项设备及功能、性能未达到本技术规范书的要求，卖方应免费改进设备，并使之满足或高于买方提出的要求。
对于本规范书未规定的有关设备性能，卖方应提出建议，并陈述其理由。
1.4卖方若对本文件中的部分要求不能满足或者有不同于本文件相关要求的其他建议，均应在建议书中详细说明。
1.5买方有权在签定最终合同前，根据需要修改和补充本规范书，修改补充后的最终稿作为合同附件。
在任何时候，买方保留对本文件的解释权。
1.6补充要求（1）随着市场发展的要求，为适应新技术、新业务的应用，卖方应具备较强的研发能力以保证所提供的设备能充分满足买方的业务发展的要求。
（2）卖方应提出近期有无设备更新计划。
若有，则应给出更新后设备的结构、容量等详细说明,并注明新旧设备的功能差异。
⑶如在卖方提供的应答和配置清单中存在疏漏，则视为卖方免费提供。
（4）卖方提供的设备和技术解决方案应不具备“知识产权”、“专利”的瑕疵。
如因“知识产权”、“专利”等原因引起的一系列问题全部由卖方承担。
规范书应答要求2.1 卖方需进行点对点应答的范围，包括：本技术规范书及附件，以及随本技术规范书下发的所有相关规范。
2.2 点对点应答要求：(1) 对规范的点对点应答，要求必须在引用规范书的基础上进行逐条逐项答复, 即: 首先对实现或满足程度明确作出“满足”、“不满足”、“部分满足”等应答，然后作出具体、详细的说明。
(2) 若答复为“满足”，则视为卖方本次提供的设备在本期工程中为买方提供此项要求，即报价中已经包含相关费用( 除要求中明确说明是本期工程不需要的，只是要求卖方承诺将来支持) ；对于本次提供的设备已经支持，但报价中未包含的部分应明确说明，否则视为报价中已包含；对于答复不满足”、“部分满足”的内容应说明具体原因、满足时间、满足方法及产品型号。
(3) 对于本规范书未能提出的系统性能指标，卖方应在建议书中加以补充说明，并提供有关资料。
若卖方认为有更合理的方案，可以提出建议和相关报价。
(4) 技术规范书中与商务报价相关的应答内容，均需在工程规范点对点应答的回答中明确说明，不得使用“参见附件”或“参见其它应答文件”的方式应答。
对于技术规范书的点对点应答的回答中不得出现与商务报价相关的应答内容。
对技术建议书的要求卖方所提供的技术建议书应按以下格式编写，并包含下述内容：、综述二、技术规范书及相关技术规范的点对点应答对本规范书的点对点应答，要求必须在引用规范书的基础上进行逐条逐项答复, 即: 首先对实现或满足程度明确作出“满足”、“不满足”、“部分满足”等应答，然后作出具体、详细的说明。
对于评分表中箱体结构(材料和机械性能部分)、光纤连接器、高压防护、使用环境条件等内容答复为“满足”，需提供相应的检验证明材料。
若答复为“满足”，则视为卖方本次提供的设备在本期工程中为买方提供此项要求，即报价中已经包含相关费用( 除要求中明确说明是本期工程不需要的，只是要求卖方承诺将来支持) ；对于本次提供的设备已经支持，但报价中未包含的部分应明确说明，否则视为报价中已包含；对于答复“不满足”、“部分满足”的内容应说明具体原因、满足时间、满足方法及产品型号。
对于“不满足”、“部分满足”、以及应答为“满足”但有额外补充说明的项目应单独列表，并进行具体、详细的说明。
对于技术规范书的应答应和偏离表一致，若存在两者不一致的地方，责任由卖方承担。
对于本规范书未能提出的系统性能指标，卖方应在建议书中加以补充说明，并提供有关资料。
若卖方认为有更合理的方案，可以提出建议和相关报价。
技术规范书中与商务报价相关的应答内容，均需在工程规范点对点应答的回答中明确说明，不得3使用“参见附件”或“参见其它应答文件”的方式应答。
对于设备技术规范书的点对点应答的回答中 不得出现与商务报价相关的应答内容。
三、报价清单 报价格式要求如下:1、箱体尺寸规格为推荐建议值，在方便安装操作的前提下，应尽可能减小箱体尺寸。
2、配置要求为比价基本配置要求，应答方提供配置必须包含下表要求内容，并应提供配置清单中所包含配件的明细报价，中标后我方可根据实际需求对具体配置进行增减。
3、报价中必须包含运保等相关费用，价格为运送到买方指定地点。
材料 名称盒式 光缆 分纤 箱材料 名称盒式 光缆 分纤 箱室内 类 型四、测试及验收卖方应遵循并满足本规范测试要求。
五、技术服务及售后服务六、卖方承诺包括但不限于供货、服务、质量等方面的承诺。
七、产品说明八、本次应答设备应用情况本次应答的箱体在现网使用情况。
九、与本项目类似的合作成功案例（地市级以上单位）卖方提供2013至今与本项目类似的合作案例、合同总额及相关证明材料（合同关键页扫描件）。
供货范围设备配置要求卖方向移动公司提供符合工程概况及技术要求的设备，设备配置应满足本规范书的要求。
供货能力卖方应满足周供货能力1000个，紧急周供货能力3000个的要求。
卖方应在合同签署后15天内，免费送货到买方指定地点。
其它要求1、卖方应向买方提供交货联系人、联系电话；卖方应严格按合同清单发货，保持合同清单、到货清单的一致性，并确保按照合同要求的到货地点到货，否则买方有权拒绝接收设备。
2、卖方若未能按时到达验货现场，配合买方验货，将视为无条件承认买方的验货结果。
3、开箱验货后，买方应及时填写“签收单” ，卖方签字确认。
对开箱验货中出现的缺件、坏件及配置错误等情况，卖方应及时写“开箱验货报告” ，并由买方的管理人员签字确认。
由卖方及时提供相应的设备，并保证不得对工程造成影响。
“签收单”内容应与设备合同清单一致。
4、卖方应向买方提供EXCEL格式的电子货单，并且该货单内容应与合同设备清单保持一致。
5、卖方应按照买方物资管理部门的相关规定，办理设备入库手续。
7、卖方提供给买方的合同设备的工程测试和验收（包括初验和终验）测试中的项目、指标应符合ITU-T 、工信部或原信息产业部或原邮电部的相关技术规范和标准；在合同执行期间，若出台新的技术标准，则应符合最新版技术标准要求。
8、卖方提供给买方的合同设备必须通过工厂测试和检验。
卖方应向买方提供质量合格证和详细的出厂检测报告，并应保证以上资料的真实可信。
9、卖方提供设备必须满足招标应答书中所承诺的内容。
10、若卖方所需零部件的生产厂商决定停止生产系统所需全部或部分零部件，以及卖方和/ 或生产厂商发生分立、合并、被收购或破产、撤消或终止经营的，卖方必须在上述事由正式发生前 6 个月以书面形式通知买方。
光缆分纤箱技术要求光缆分纤箱概述光缆分纤箱是光缆的终端设备，主要用于熔接成端配线光缆、以及连接蝶形光缆，应满足室内外壁挂和抱杆安装。
根据可成端蝶形光缆的条数可分为12芯、24芯、48芯。
※功能要求2.1 光缆固定与保护功能应具有光缆引入、固定和保护装置。
该装置具有以下功能：将光缆引入并固定在光缆分纤箱内，保护光缆及缆中纤芯不受损伤；固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
2.2 光纤终接功能应具有光纤终接装置。
该装置应便于光缆纤芯及尾纤接续操作、施工、安装和维护；能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕的光缆纤芯、尾纤不受损伤；能存储一定长度的光纤。
2.3 调线功能通过光纤连接器插头，能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序；能方便日常维护的操作和测试，实现光纤连接器和跳纤、尾纤可靠的保护，有效避免工作人员在操作时影响其他光纤路由。
用于方便地识别纤芯序号或传输路序， 且记录装置应易于修改和更换。
2.5光纤存储功能光缆分纤箱内应具有足够的空间，用于存储余留光纤。
2.6分光器安装功能光缆分纤箱内应能够合理安装与箱体容量相匹配数量的分光器。
2.7工程界面光缆分纤箱应具有良好的工程分工界面。
2.8光缆分纤箱应便于操作和测试。
※规格和容量3.1盒式光缆分纤箱本次采购盒式光缆分纤箱分为12芯、24芯、48芯三种规格，能够满足对应箱体规格光缆成端的芯数。
各规格的光缆分纤箱均能保证满配时， 箱体内的每条尾纤有足够的活动余地，单独操作而不影响其他尾纤。
光缆分纤箱配置要求详见表3.1-1 :以上箱体根据安装场景不同，分为室内、室外两种类型。
3.2应答方应分别列举出满足要求的各种规格、容量的光缆分纤箱，并对各规格箱体的配置详细介绍。
箱体结构4.1外观4.1.1 箱体主体及各种内配金属件涂覆层应表面光洁、色泽均匀、无流挂、无划痕、无露底、无气泡及发白现象；金属件无毛刺、锈蚀。
2.4标识记录功能光缆分纤箱内应具有完善的标识和记录装置,表 3.1-14.1.2塑料件应表面光洁，颜色均匀无明显差异，无裂纹、划伤，无变形。
盒式分光器驻纟：位固定付图4.2-1 12芯、24芯、48芯盒式光缆分纤箱内部结构示意图4.1.3 箱体主体及各种内配金属件的喷塑为 PANTONE 413（细砂）。
4.1.4 结构装置上的文字、图形、符号和标志应清晰、完整、无误，满足买方要求。
4.1.5 所供光缆分纤箱应为组装完整，并经过严格检验的整机。
4.2结构4.2.1机箱结构形式光缆分纤箱应采用封闭式结构，12芯、24芯、48芯箱体采用单面开门结构， 96芯箱体采用双扇开门结构。
门的背面应设置资料插槽，以方便放置箱体信息及使用纪录资料。
箱体采用下走线的方式，光缆和皮线光缆的进线孔均设置在箱体下侧, 室外箱体要求进线孔采用防水接头。
盒式光缆分纤箱采用单层结构，主要由盒式分光器固定装置、 SC 型适配器、光缆熔纤盘、光缆固定和接地装置以及蝶形光缆盘绕固定装置组成。
内部结构如图 4.2-1、4.2-2、4.2-3、4.2-4所示:rpi固迂芸置挂纤柠firf4.3材料图4.2-2 96芯盒式光缆分纤箱内部结构示意图4.2.2 光缆分纤箱的总体机械结构应充分考虑安装、维护和扩容的方便，应具有足够的机械强度和 刚度，光缆分纤箱的安装方式应具有防震和抗震能力。
应保证光缆分纤箱经过常规运输、储存和安装后, 不产生破损变形。
应答方应提供光缆分纤箱的机械结构、光缆加固方式、光纤保护方式、品种及安装规程等方面的详细说明。
机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。
门的开启角应不小结构应牢固，装配具有一致性和互换性，紧固件无松动。
外露和操作部位的锐边应倒圆角。
光缆、尾纤在光缆分纤箱内排放位置应设计合理， 尾纤穿过金属板孔及沿结构件锐边转弯时, 应装保护套及衬垫。
