割草机产品设计分析工设0921 陈璐 06号一、定义：割草机是切割牧草作物的机械产品。

二、发展史：19世纪以前，人们手握长柄大镰刀来割草。

这是一种费力活，而且需要把草弄短的许多技能。

一个名叫托马斯·普拉克内特的英国工程师是第一个想出制造割草机的人。

他在1805年英国人普拉克内特发明了第一台收割谷物并可以切割杂草的机器，由人推动机器，通过齿轮传动带动旋刀割草，这就是割草机的雏形。

获得了第一台割草机的发明专利。

那是一台装有环形刀身的笨重机器，而且运转不很理想。

其他发明家看到普拉克内特的机器后，认为他们能够干得更好。

最成功的是埃温·巴丁。

他是一家纺织厂的工程师，从工厂的某一机械上获得了关于割草机机械结构的想法。

他在1830年制造的割草机取得了滚筒剪草机的专利，它已经非常类似于今天使用的那些机器。

1832年，兰塞姆斯农机公司开始批量生产滚筒式割草机。

1902年英国人伦敦恩斯制造了内燃机作动力的滚筒式割草机，其原理延用至今。

三、工作原理：总的来说割草机的工作原理是由二冲程汽油机然后通过离合器带动传动轴，再由传动轴在带动圆盘刀片。

切割器的工作原理和构造与谷物收获机械的切割器基本相同。

所用刀片有光刃和刻齿刃两种，一般采用光刃动刀片。

割刀传动装置也和谷物收割机类似，多采用偏置式曲柄连杆机构和摆环机构。

由于牧草生长密度大、含水率高，动刀的平均速度高于谷物收割机，一般为1.6～2.0米／秒。

切割器提升装置一般由液压系统操纵，提升迅速、方便，能保证切割器对复杂地面的适应性。

安全装置主要是保证传动装置和切割器的安全。

对作业速度较高的割草机，一般采用脱钩式安全装置。

当切割器阻力过大时，安全装置即自动脱钩,切割器向后摆动,同时切断切割器的动力。

有的割草机的割刀传动装置采用木制连杆或胶带传动方式，在超负荷时连杆折断或胶带打滑，以保护其他传动零部件和切割器不遭损坏。

挡草装置通常是装设在切割器两端或外端的挡草板，其作用是将割下的牧草向切割器中部推移一段距离，留出供下一行程拖拉机轮子通过的通道，避免或减少对已割牧草的碾压。

割草机的设计范文割草机设计引言：割草机是一种用于修剪草坪的设备，广泛应用于公园、花园、球场等地方。

它的设计要考虑到效率、安全性和操作的便利性，以提高工作效率和用户的体验。

本文将讨论割草机的设计，包括机身结构、刀片和动力系统。

一、机身结构设计：割草机的机身结构要具备稳定性和轻便性。

首先，机身应采用坚固耐用的材料，如钢材或铝合金，以确保长时间的使用。

其次，机身的设计应考虑到工作的稳定和平衡性。

在机身底部应装备稳定的支撑脚，以使机身稳定地保持在地面上。

同时，机身底部应设计有合适的排气孔，以排除废气和热气，保持机身内部的通风和散热。

二、刀片设计：割草机的刀片设计应考虑到切割效果和安全性。

首先，刀片应采用锋利的特殊合金材料，如碳化钨。

这种材料具有良好的耐磨性和锋利性，能够有效地切割草坪。

其次，刀片应具备一定的自清洁功能，以避免草坪残渣对刀片的堆积影响工作效果。

此外，刀片还应具备防护措施，以确保安全使用。

例如，刀片周围可以设置安全护罩，防止草坪残渣飞溅伤人。

刀片的转速应适中，既能保证切割效果，又能降低事故概率。

三、动力系统设计：割草机的动力系统设计应注重功率、可靠性和环保性。

首先，动力系统应具备合适的功率，以确保割草机能够顺畅地工作。

一般来说，割草机可采用电动或燃油动力。

电动动力系统应具备强大的电机和适当的电池容量，以满足工作时间的需要。

而燃油动力系统应具备合适的发动机和燃油箱容量，能够提供充足的动力和持久的工作时间。

其次，动力系统应具备良好的可靠性，以降低故障率和维修成本。

关键部件应采用耐用的材料，并具备一定的防护措施。

例如，电动动力系统可设置过载保护装置，燃油动力系统可设置燃油滤清器和进气滤清器，以防止杂质对动力系统的损害。

最后，动力系统的设计应注重环保性。

如电动动力系统应使用高效节能的电机和电池，减少对环境的污染。

燃油动力系统应采用低排放的发动机，并且有合适的排放控制装置，以降低尾气排放对空气质量的影响。

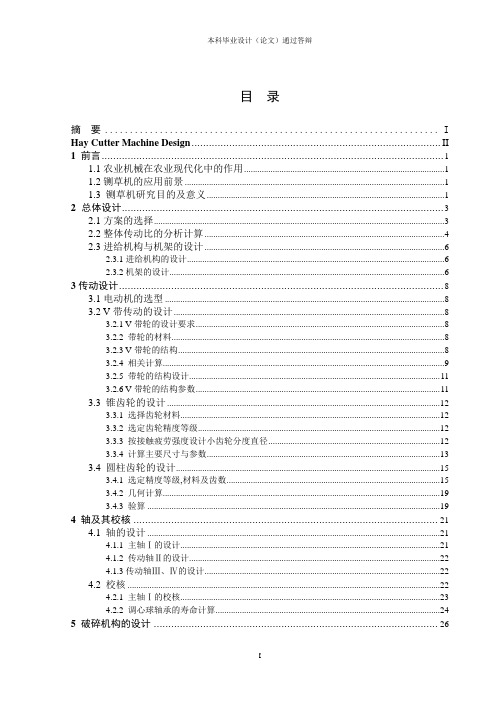

目录摘要 (I)Hay Cutter Machine Design (II)1 前言 (1)1.1农业机械在农业现代化中的作用 (1)1.2铡草机的应用前景 (1)1.3 铡草机研究目的及意义 (1)2总体设计 (3)2.1方案的选择 (3)2.2整体传动比的分析计算 (4)2.3进给机构与机架的设计 (6)2.3.1进给机构的设计 (6)2.3.2机架的设计 (6)3传动设计 (8)3.1电动机的选型 (8)3.2 V带传动的设计 (8)3.2.1 V带轮的设计要求 (8)3.2.2 带轮的材料 (8)3.2.3 V带轮的结构 (8)3.2.4 相关计算 (9)3.2.5 带轮的结构设计 (11)3.2.6 V带轮的结构参数 (11)3.3 锥齿轮的设计 (12)3.3.1 选择齿轮材料 (12)3.3.2 选定齿轮精度等级 (12)3.3.3 按接触疲劳强度设计小齿轮分度直径 (12)3.3.4 计算主要尺寸与参数 (13)3.4 圆柱齿轮的设计 (15)3.4.1 选定精度等级,材料及齿数 (15)3.4.2 几何计算 (19)3.4.3 验算 (19)4 轴及其校核 (21)4.1 轴的设计 (21)4.1.1 主轴Ⅰ的设计 (21)4.1.2 传动轴Ⅱ的设计 (22)4.1.3传动轴Ⅲ、Ⅳ的设计 (22)4.2 校核 (22)4.2.1 主轴Ⅰ的校核 (23)4.2.2 调心球轴承的寿命计算 (24)5 破碎机构的设计 (26)5.1 切刀的设计 (26)5.1.1 切刀材料 (26)5.1.2 对切刀的要求 (26)5.1.3 选用或设计刀片时应满足的要求 (26)5.1.4 在本次设计中选用外曲线刃口刀进行滑切 (26)5.1.5 刀的滑切与正切分析 (26)5.1.6 钳住物料的条件分析 (28)5.1.7 刀的安装 (29)5.2 破碎辊筒的设计 (30)5.2.1 刀的设计 (30)5.2.2刀在辊筒上布置的设计 (30)5.2.3辊筒的设计 (30)总结 (31)参考文献 (31)致谢 (32)铡草机的设计摘要设计一种铡草机，它由装在同一传动轴上的破碎,切碎两种功能的机构构成。
