第一章 地壳岩体结构特征的
工程地质分析
本章学习内容和要求
掌握岩体、岩体结构、结构面、结构体的基本概念，建造 和改造在岩体结构形成中的作用，研究岩体结构的意义；
掌握结构面的成因类型，了解其主要特征，岩体结构分类 和岩体质量分类的代表性方案；
了解岩体原生结构特征的成因及特征，岩体结构的岩相分 析方法；
（1）系列上叠式弧形断裂构成岩体的宏观格 架（图1-14II区）。
（2）浅部岩层强烈弯曲褶皱，层间错动发育。 错动在硬软接触面处尤为明显，削弱了层间联 结能力和抗剪强度，成为岩体在重力场条件下 变形破坏的重要控制面。
滑覆体构造（II′）岩体结构特征
滑覆体的形成：一方面与岩体中发育有弧形断裂和层 间错动面有关（为滑覆体提供了滑动面）；另一方面 与推覆构造造成的向推覆方向倾斜的原始地形有关， 为滑动提供了重力位能。这也是所有滑覆体均向推覆 方向滑动的原因。
第1章 岩体地质与结构特征分析PPT课件
KdLsinncossin Kcd' os
结构面间距分级表
用线密度来估算岩体质量指标RQD(rock quality designation)
R Q 1D e 0 0 .1 0 kd(0 .1 kd 1 )
岩体质量指标RQD：长度大于10cm的岩心 长度之和与钻孔总进尺的百分比。
RQD长度大 1钻 0c于 m 孔 的总 岩进 心尺 长度 10% 之 0 和
1.原生结构面
沉积结构面是沉积岩在沉积和成岩过程中形成的， 有层理面、软弱夹层、沉积间断面和不整合面等。
岩浆结构面是岩浆侵入及冷凝过程中形成的结构面， 包括岩浆岩体与围岩的接触面、各期岩浆岩之间的接 触面和原生冷凝节理等。
变质结构面在变质过程中形成，残留结构面和重结 晶结构面
2.构造结构面 是岩体在构造应力作用下形成的各种破 裂面，包括断层、节理、劈理和层间错动面等。
思考题
1、岩块与岩体有哪些区别？ 2、试比较土与岩有那些异同点？

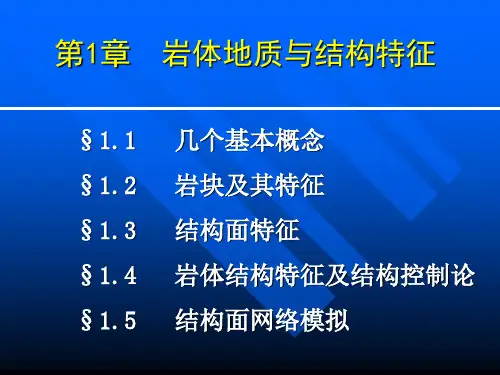

第1章 岩体地质与结构特征
§1.2 岩块及其特征
一、岩块的物质组成 岩块 力学性质主要取决于组成岩石的矿物成分及其相对含量
硅酸盐类矿物 粘土矿物 碳酸盐类矿物 氧化物类矿物
二、岩块的结构特征
岩块的结构是指岩石内矿物颗粒的大小、形状、
剪性结构面是剪应力形成的，破裂面两侧岩体产 生相对滑移，如逆断层、平移断层以及多数正断 层等。
特点：连续性好，面较平直，延伸较长并有擦痕 镜面等现象发育。
二、结构面的规模
Ⅰ级 指大断层或区域性断层。控制工程建设地区 的地壳稳定性，直接影响工程岩体稳定性；
Ⅱ级 指延伸长而宽度不大的区域性地质界面。
展过程中，在岩体内形成的具有一定的延伸方 向和长度，厚度相对较小的地质界面或带。
结构面间距分级表
用线密度来估算岩体质量指标RQD(rock quality designation)
R Q 1D e 0 0 .1 0 kd(0 .1 kd 1 )
岩体质量指标RQD：长度大于10cm的岩心 长度之和与钻孔总进尺的百分比。
RQD长度大 1钻 0c于 m 孔 的总 岩进 心尺 长度 10% 之 0 和
1.原生结构面
沉积结构面是沉积岩在沉积和成岩过程中形成的， 有层理面、软弱夹层、沉积间断面和不整合面等。
岩浆结构面是岩浆侵入及冷凝过程中形成的结构面， 包括岩浆岩体与围岩的接触面、各期岩浆岩之间的接 触面和原生冷凝节理等。
变质结构面在变质过程中形成，残留结构面和重结 晶结构面
2.构造结构面 是岩体在构造应力作用下形成的各种破 裂面，包括断层、节理、劈理和层间错动面等。
思考题
1、岩块与岩体有哪些区别？ 2、试比较土与岩有那些异同点？
第1章 岩体地质与结构特征
§1.2 岩块及其特征
一、岩块的物质组成 岩块 力学性质主要取决于组成岩石的矿物成分及其相对含量
硅酸盐类矿物 粘土矿物 碳酸盐类矿物 氧化物类矿物
二、岩块的结构特征
岩块的结构是指岩石内矿物颗粒的大小、形状、
剪性结构面是剪应力形成的，破裂面两侧岩体产 生相对滑移，如逆断层、平移断层以及多数正断 层等。
特点：连续性好，面较平直，延伸较长并有擦痕 镜面等现象发育。
二、结构面的规模
Ⅰ级 指大断层或区域性断层。控制工程建设地区 的地壳稳定性，直接影响工程岩体稳定性；
Ⅱ级 指延伸长而宽度不大的区域性地质界面。
展过程中，在岩体内形成的具有一定的延伸方 向和长度，厚度相对较小的地质界面或带。
绪论第一章岩石及其工程地质性质PPT课件
45
▪ 工程地质学在水利水电工程建设中的主要任务：
1、选择工程地质条件最优良的建筑地址；（选址在工程地质条件良好 的地址，可以节省投资、缩短工期、保证安全施工和运营）
2、查明建筑地区的工程地质条件和可能发生的不良工程地质作用； （没有足够的工程地质勘察资料，就不能进行设计；没有设计，就 不能施工）
▪ 仪器测定各种化学成分(常量元素、微量元素或同位素) 及其动态变化
▪ 物理仪器测定地球上的温度、压力、运动速度，进行 电磁场、重力场、幅射场以及地震波速的观测
▪ 生物生活性状观测并进而进行生物化学、生物分子学 和生物遗传学的观测
6
三、地质学研究的目的
▪ 1、理论研究的目的： ▪ （１）一方面满足人类认识自然，欣赏自
17
② 岩土类型及其工程地质性质 坚硬完整的岩石：花岗岩、厚层石英砂岩、花岗片麻
岩等，强度高强度高，性质良好； 软弱岩石：页岩、粘土岩、炭质岩及泥质胶结的砂砾
岩，以及遇水膨胀、易溶解的岩类，软弱易变，性质不良， 断层岩和构造破碎岩更软弱。
松软土：如黄土、膨胀土、淤泥等需要特别注意。 岩土性质的优劣对建筑物的安全经济具有重要意义。 软弱不良的岩土体工程事故不断、地质灾害多发，常需避 开。
岩体的地应力状态对建筑物的施工和稳定性影响不容 忽视。
19
④水文地质条件 水文地质条件是决定工程地质条件优劣的重要因素。 地下水位较高一般对工程不利，地基土含水量大，黏
性土处于塑态甚至流态，承载力降低，道路易发生冻害， 水库常造成浸没，隧洞及基坑开挖需进行排水。
滑坡、地下建筑事故、水库渗漏、坝基渗透变形以及 许多地质灾害的发生都与地下水的参与有关，甚至起到主 导作用。
2
二、地质学学科特点和研究方法
▪ 工程地质学在水利水电工程建设中的主要任务：
1、选择工程地质条件最优良的建筑地址；（选址在工程地质条件良好 的地址，可以节省投资、缩短工期、保证安全施工和运营）
2、查明建筑地区的工程地质条件和可能发生的不良工程地质作用； （没有足够的工程地质勘察资料，就不能进行设计；没有设计，就 不能施工）
▪ 仪器测定各种化学成分(常量元素、微量元素或同位素) 及其动态变化
▪ 物理仪器测定地球上的温度、压力、运动速度，进行 电磁场、重力场、幅射场以及地震波速的观测
▪ 生物生活性状观测并进而进行生物化学、生物分子学 和生物遗传学的观测
6
三、地质学研究的目的
▪ 1、理论研究的目的： ▪ （１）一方面满足人类认识自然，欣赏自
17
② 岩土类型及其工程地质性质 坚硬完整的岩石：花岗岩、厚层石英砂岩、花岗片麻
岩等，强度高强度高，性质良好； 软弱岩石：页岩、粘土岩、炭质岩及泥质胶结的砂砾
岩，以及遇水膨胀、易溶解的岩类，软弱易变，性质不良， 断层岩和构造破碎岩更软弱。
松软土：如黄土、膨胀土、淤泥等需要特别注意。 岩土性质的优劣对建筑物的安全经济具有重要意义。 软弱不良的岩土体工程事故不断、地质灾害多发，常需避 开。
岩体的地应力状态对建筑物的施工和稳定性影响不容 忽视。
19
④水文地质条件 水文地质条件是决定工程地质条件优劣的重要因素。 地下水位较高一般对工程不利，地基土含水量大，黏
性土处于塑态甚至流态，承载力降低，道路易发生冻害， 水库常造成浸没，隧洞及基坑开挖需进行排水。
滑坡、地下建筑事故、水库渗漏、坝基渗透变形以及 许多地质灾害的发生都与地下水的参与有关，甚至起到主 导作用。
2
二、地质学学科特点和研究方法
岩体地质与结构特征
分布上往往呈不连 续状，透镜状，延 展性差，且主要在 地表风化带内发育
一般为泥质物充填，水理性质 很差
在天然及人工边坡上造成危害，有 时对坝基、坝肩及浅埋隧洞等工程 亦有影响，但一般在施工中予以地 基处理
第一章 岩体的地质与结构特征
(一)地质成因类型
1.原生构造面岩体在成岩过程中形成旳构造面。 沉积构造面是沉积岩在沉积和成岩过程中形成旳，有层理
3.次生构造面 是岩体形成后在外营力作用下产生旳构造面， 涉及卸荷裂隙、风化裂隙、次生夹泥层和泥化夹层等。
第一章 岩体的地质与结构特征
(二)力学成因类型
1、张性构造面是由拉应力形成旳，如羽毛状张裂面、纵张 及横张破裂面、岩浆岩中旳冷凝节理等
特点：张开度大、连续性差、形态不规则、面粗糙，起伏 度大及破碎带较宽,易被充填,常含水丰富，导水性强
衡量岩块旳风化程度旳指标： 定性指标主要有：颜色、矿物蚀变程度、破碎程
度及开挖锤击技术特征等。 定量指标主要有风化空隙率指标和波速指标等。
第一章 岩体的地质与结构特征
风化空隙率指标(Iw)：迅速浸水后风 化岩块吸入水旳质量与干燥岩块质量 之比。
波速指标
•纵波波速（cp）
•波速比(kv)
kv
vcp vrp
Ⅳ级构造面主要控制着岩体旳构造、完整性和物理 力学性质，数量多且具随机性，其分布规律具统计 规律，需用统计措施进行研究。
Ⅴ级 又称微构造面。常包括在岩块内，主要影响岩 块旳物理力学性质，控制岩块旳力学性质。
第一章 岩体的地质与结构特征
三、 产状
走向、倾向、倾角 构造面与最大主应
力间旳关系控制着 岩体旳破坏机理与 强度。
第一章 岩体的地质与结构特征
构造面旳粗糙度用粗糙度 系JRC(joint roughness coefficient)表达。
【PPT】岩体地质与结构特征讲解共52页文档
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯Байду номын сангаас10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
【PPT】岩体地质与结构特征讲解
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
Thank you
1第1章工程地质基本知识.ppt
出来的气体，它们都会阻塞渗流通道，从而使渗透系数 大大减小。因此，为了保证测定渗透系数的试验精度， 要求试样必须充分饱和。
e、水的动力粘滞系数 土的渗透系数与水的重度和动力粘滞系数有关，而这两个 数值又取决于水的温度。水的重度随温度的变化不大，可 忽略不计。但动力粘滞系数却会随水温发生明显的变化。 故密度相同的同一种土，在不同温度下将具有不同的渗透 系数。 层流运动：地下水在土中孔隙或微小裂缝中以不大的速度 连续渗透。
物理性质、化学成份和形态． (一) 造岩矿物 组成岩石的矿物称为造岩矿物。 矿物按生成条件可分为原生矿物和次生矿物两大类。 区分矿物可以矿物的形状、颜色、光泽、硬度、解理、比重等
特征为依据。 （二）岩石
岩石的主要特征包括矿物成分、结构和构造三方面。 岩石的结构—岩石中矿物颗粒的结晶程度、大小和形状、及 其彼此之间的组合方式。 岩石的构造--岩石中矿物的排列方式及填充方式。
地质年代有绝对和相对之分，相对地质年代在地史的分析 中广为应用。它是根据古生物的演化和岩层形成的顺序，将 地壳历史划分成一些自然阶段。分为五大代（太古代、元古 代、古生代、中生代和新生代），每代又分为若干纪，每纪 又细分为若干世及期。在每一个地质年代中，都划分有相应 的地层。地质年代和地层单位、顺序和名称的对应关系如下 表。
1.5 地下水
1.5.3 土的渗透性
2、动水力GD（KN/m3） 动水力：水流动时，水对单位体积土的骨架作用的力。是水 流对土体施加的体积力。与水流受到土骨架的阻力大小相等 而方向相反。 GD= γw×i 静水力：静水作用在水下物体上的力。
GD的推导P34
1.5 地下水
1.5.3 土的渗透性
3、流土和管涌：
1.3 第四纪沉积层
洪积物的颗粒虽
e、水的动力粘滞系数 土的渗透系数与水的重度和动力粘滞系数有关，而这两个 数值又取决于水的温度。水的重度随温度的变化不大，可 忽略不计。但动力粘滞系数却会随水温发生明显的变化。 故密度相同的同一种土，在不同温度下将具有不同的渗透 系数。 层流运动：地下水在土中孔隙或微小裂缝中以不大的速度 连续渗透。
物理性质、化学成份和形态． (一) 造岩矿物 组成岩石的矿物称为造岩矿物。 矿物按生成条件可分为原生矿物和次生矿物两大类。 区分矿物可以矿物的形状、颜色、光泽、硬度、解理、比重等
特征为依据。 （二）岩石
岩石的主要特征包括矿物成分、结构和构造三方面。 岩石的结构—岩石中矿物颗粒的结晶程度、大小和形状、及 其彼此之间的组合方式。 岩石的构造--岩石中矿物的排列方式及填充方式。
地质年代有绝对和相对之分，相对地质年代在地史的分析 中广为应用。它是根据古生物的演化和岩层形成的顺序，将 地壳历史划分成一些自然阶段。分为五大代（太古代、元古 代、古生代、中生代和新生代），每代又分为若干纪，每纪 又细分为若干世及期。在每一个地质年代中，都划分有相应 的地层。地质年代和地层单位、顺序和名称的对应关系如下 表。
1.5 地下水
1.5.3 土的渗透性
2、动水力GD（KN/m3） 动水力：水流动时，水对单位体积土的骨架作用的力。是水 流对土体施加的体积力。与水流受到土骨架的阻力大小相等 而方向相反。 GD= γw×i 静水力：静水作用在水下物体上的力。
GD的推导P34
1.5 地下水
1.5.3 土的渗透性
3、流土和管涌：
1.3 第四纪沉积层
洪积物的颗粒虽
地壳岩体结构特征的工程地质分析
岩体工程地质特征：
辫状（游荡型）河流沉积相模式 特点：坡降陡、河床不稳定、弯度小、水浅、流态不稳定、具复杂环流的河流沉积模式。其三度空间形式如图1-6。
岩体主要工程地质特征：
a.岩体具层状或块状结构特征。 岩体中以含泥砾的滞留砾岩层为其主要软弱层，断续分布，起伏差大，多呈槽状。顶部的泥质粉砂岩通常被冲刷殆尽，或呈零星分布。见图1-7。
属于软弱结构面 构成独立的力学模型—软弱夹层
较大的断层
Ⅱ级
延展规模与研究的岩体相若，破碎带宽度比较窄，几厘米至数米
形成块裂岩体边界 控制岩体变形和破坏方式 构成次级地应力场边界
属于软弱结构面
小断层 层间错动面
Ⅲ级
延展长度短，从十几米至几十米，无破碎带，面内不夹泥，有的具有泥膜
参与块裂岩体切割 构成次级地应力场边界
1
2
STEP1
STEP2
STEP3
1.3.1 河流相沉积岩岩体结构特征的岩相分析
河流沉积主要相模式及其工程地质特征
河流沉积建造大体上可归为三种相模式，即高弯度河流、低弯度河流、辫状（网状或游荡型）河流。其主要工程地质特征分别如下：
高弯度河流沉积相模式 特点：河床坡降缓、弯度大、水流较深、流态较稳定、以单向环流为主的河流沉积模式。其三度空间结构形式如图1-5（a）。
壹
贰
1.1 基本概念及研究意义
1
2
3
4
1.2 岩体结构特征及主要类型
构造结构面 浅表生结构面 浅部结构面 表部结构面 1.2 岩体结构特征及主要类型
1.2 岩体结构特征及主要类型
§1.2 岩体结构特征及主要类型
续表1-1
结构面规模等级划分： 按其对岩体力学行为所起控制作用，可划分为三个等级，即贯通性宏观软弱面（A类）、显现结构面（B类）和隐微结构面（C类）。
《岩石力学》课件(完整版)
（m3/s）
dh
dx ——水头变化率； qx——沿x方向水的流量；h——水头高度； A——垂直x方向的截面面积；k——渗透系数。
四、岩石的抗风化指标（3类）
(1)软化系数（表示抗风化能力的指标）
Rcc——干燥单轴抗压强度、 Rcd——饱和单轴抗压强度；
Rcc / Rcd
（ 1 ）越小，表示
1.频率越低，跨越裂隙宽度俞大，反之俞小
图3-7
2. 裂隙数目越多，则纵波速度愈小
3.岩体的风化程度愈高弹性波的速度亦小
4.夹层厚度愈大弹性波纵波速度愈
三、岩体波速与岩体的有效孔隙率n及吸水 率 W f 有关
一些岩浆岩，沉积 岩和变质岩的纵 波速度与有效孔 隙率n之间的关系 见图3－9所示。
静泊松比代替）求 Ed ，则
Vp
/ Vs
[
2(1
)
]
1 2
1 2
• 若 ＝0.25时，
• 经过各方面试验验证， 之间。
Vp /Vs ＝1.73
Vp /Vs 一般在1.6～1.7
三、岩体弹性波速得测定
（一）岩块声波传播速度室内测定
测定时，把声源和接收器放在岩块试件得两端，通 常用超声波，其频率为1000Hz－2MHz。（示波见图3－1）
表3－1表示了各类岩石的弹性波速与岩石种 类之间的关系。 图3－5从实例统计的角度，表示了各类岩 石的弹性波速及密度之间的关系。
VP 0.35 1.88
二、岩体波速与岩体中裂隙或夹层的关系
弹性波在岩体中传播时，遇到裂隙，则视
充填物而异。若裂隙中充填物为空气，则弹 性波不能通过，而是绕过裂隙断点传播。在 裂隙充水的情况下，声能有5％可以通过， 若充填物为其他液体或固体物质，则弹性波 可部分或完全通过。弹性波跨越裂隙宽度的 能力与弹性波的频率和振幅有关.
工程地质精品讲座PPT课件
• （2）山洪急流的地质作用及洪积土
• 1）冲沟
• 冲沟是暂时性流水流动时冲刷地表所形成的沟槽。
• 冲沟形成的主要条件有：①较陡的斜坡；②斜坡由疏松的物 质构成（如黄土、粘土等）；
③降水量多，尤其是多暴雨和骤然大量融雪水的地区容易形成 冲沟。此外，斜坡上无植被覆盖，人为的不合理的开发，以 及废水排泄不当等也能促进冲沟的发生和发展。在我国黄土 地区如甘肃、山西及陕西等地冲沟极为发育。
图1.3.2 海岸带结构示意图 1—海岸带；2—海岸；3—潮间带 4—水下岸坡；5—高潮位；6—低潮位
图 1.3.3 海洋按深度分带示意图
• 1.3.2 海洋的地质作用及海相沉积物 • （1）海洋的破坏作用 • （2）海洋的沉积作用
• 1）海岸带沉积物
图1.3.4 海滩、砂坝、海岸阶地 1—基岩；2，3—松散岩石；4—砂和卵石 a—海滩；b—海岸砂坝；c，d—海滨阶地；e—砂礁
• 下面介绍主要的第四纪沉积物的形成和工程地质特征。
• 3.1 风化作用及残积土
• 3.1.1 风化作用
• 地表或接近地表的岩石在大气、水和生物活动等因素影响 下，发生物理的和化学的变化，致使岩体崩解、剥落、破 碎，变成松散的碎屑性物质，这种作用称为风化作用 （weathering）。
• 岩石的风化可分为物理风化（physical weather-ing）、化学风化 （chemical weathering）和生物风化（biological weathering）作 用等3种类型：
5—砾石层；6—石灰岩层
图1.2.5 洪积土剖面图
• a.靠近山区地带（Ⅰ带）。 • b.离山区远的（前沿）地带（Ⅲ带）。 • c.中间过渡地带（Ⅱ带）。 • 1.2.2 河流的地质作用及冲积土 • （1）河流的侵蚀作用 • 侵蚀作用（erosion）是指河水冲刷河床，使岩石发生破坏
