船舶设计基础知识(轮机)

船舶修造知识点总结图解一、船舶结构船舶的结构由船体和船舶设备组成，船体主要包括船体骨架和外壳结构，船舶设备包括动力设备、辅助设备和配套设备。

1. 船舶的分类根据用途和功能，船舶可以分为货船、客船、工程船和军舰等不同类型。

2. 船体结构船体结构是船舶的骨架，主要包括船体骨架和外壳结构。

船体骨架由船体纵向骨架和船体横向骨架组成，外壳结构由船体甲板和船体舱室组成。

3. 船舶设备船舶设备包括动力设备、辅助设备和配套设备。

动力设备主要包括主机、推进器和舵机等，辅助设备主要包括发电机、压缩机和脱水机等，配套设备主要包括船舶通信设备、航行设备和防污设备等。

4. 船舶建造材料船舶建造材料有钢、铝合金、复合材料等，其中钢材是最常用的船体材料，铝合金和复合材料逐渐在船舶建造中得到应用。

5. 船舶建造工艺船舶建造工艺包括坯料加工、船体组装和设备安装。

坯料加工主要包括钢板预制和零部件加工，船体组装主要包括船体骨架组装和外壳组装，设备安装主要包括设备安装和设备调试。

6. 船舶检验认证船舶建造过程中需要进行船级社的检验认证，确保船舶建造符合国际和国内的相关标准和规范。

二、船舶安全船舶安全是船舶修造的核心问题，包括结构安全、设备安全和航行安全等多个方面。

1. 结构安全船舶结构安全主要包括船体结构的强度和稳性。

船体结构的强度包括船体的纵向和横向强度，船体的稳性包括船舶的稳态和运动稳性。

2. 设备安全船舶设备安全主要包括船舶动力设备的可靠性和辅助设备的完备性。

船舶动力设备的可靠性包括主机的功率和推进器的效率，辅助设备的完备性包括船舶的供电系统和压气系统。

3. 航行安全航行安全主要包括船舶的导航安全和气象安全。

船舶的导航安全包括航行设备和通信设备的可靠性，气象安全包括船舶在不同气象条件下的适航性。

三、船舶维护船舶维护是延长船舶使用寿命、保障船舶运营安全的重要措施，主要包括船舶的日常维护、定期维护和特别维护。

1. 船舶日常维护船舶的日常维护主要包括船舶清洁、润滑和防腐等工作。

1.通常船舶设计分为船体轮机电气三大专业，船体设计分为总体结构舾装三大部分。

2.通常在完工设计之后要进行必要的修改计算，提交3到4套完工文件给船东。

3.总纵弯曲：在船舶总纵弯曲计算时，将船体简化为空心薄壁梁，既船体梁，船体梁在外力作用下，沿着其纵向铅垂面内发生的弯曲成为总纵弯曲。

抵抗总纵弯曲的能力称为总纵强度。

4.波浪的上浮力=静水中的浮力+附加浮力波浪上的切力=静水中的切力+波浪附加切力波浪上的弯矩=静水中的弯矩+波浪附加弯矩对静水中浮力计算主要取决船体水下部分形状。

5.船舶重力分类：按变动情况分：不变/变动重力。

按分布情况分：总体性/局部性重力。

6.切力曲线与弯矩曲线的概念和特征：指的是船体梁在静水中所受到的切力和弯矩沿船长分布情况的曲线。

特征：船舶两端切力弯矩为零。

其积分曲线——弯矩曲线在两端处的斜率为零，既曲线与纵坐标轴相切。

切力在中间段为零处一定是弯矩最大的地方。

7.坦谷波：波峰陡峭，波谷平坦，波浪轴线上下剖面积不相等，其曲线较接近实际水波形状。

8.纵向强力构件：把组成船体并参与抵抗总纵弯曲的全部纵向连续构件的总和称为等值梁。

9.结构失稳，构件受到的应力大于临界应力，会失稳，若是骨架失稳，则需重新设计，如果板材失稳，则其承载能力下降，使钢性构件内应力增加，则应力会重新分配。

10.稳性，船舶的完整稳性包括初稳性和大倾角稳性，影响初稳性因素有重心高度，型宽及水线面系数。

与大倾角稳性相关的除上述以外还有干舷，进水口位置，上层建筑，受风面积，形心高度。

11.船舶的横摇摆周期和初稳性高的关系是初↓横↑。

12.船舶减摇装置：舭龙骨（增加横摇阻尼，在船低速时也有效，对其他方面性能几乎没有影响），减摇鳍，被动式减摇水舱，可控式减摇水舱，舵减摇系统。

13.L/D：此参数对不同装载，类型船影响不同①因型深的选取主要考虑最小干舷和舱容，对装载因数不同，L/D有较大区别②对于大船，此参数对总纵弯曲影响最大，要满足总纵强度，需足够型深保证剖面模数。

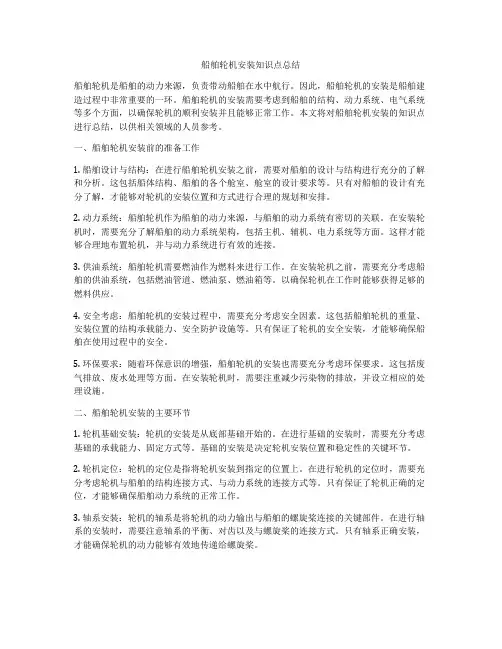

船舶轮机安装知识点总结船舶轮机是船舶的动力来源，负责带动船舶在水中航行。

因此，船舶轮机的安装是船舶建造过程中非常重要的一环。

船舶轮机的安装需要考虑到船舶的结构、动力系统、电气系统等多个方面，以确保轮机的顺利安装并且能够正常工作。

本文将对船舶轮机安装的知识点进行总结，以供相关领域的人员参考。

一、船舶轮机安装前的准备工作1. 船舶设计与结构：在进行船舶轮机安装之前，需要对船舶的设计与结构进行充分的了解和分析。

这包括船体结构、船舶的各个舱室、舱室的设计要求等。

只有对船舶的设计有充分了解，才能够对轮机的安装位置和方式进行合理的规划和安排。

2. 动力系统：船舶轮机作为船舶的动力来源，与船舶的动力系统有密切的关联。

在安装轮机时，需要充分了解船舶的动力系统架构，包括主机、辅机、电力系统等方面。

这样才能够合理地布置轮机，并与动力系统进行有效的连接。

3. 供油系统：船舶轮机需要燃油作为燃料来进行工作。

在安装轮机之前，需要充分考虑船舶的供油系统，包括燃油管道、燃油泵、燃油箱等。

以确保轮机在工作时能够获得足够的燃料供应。

4. 安全考虑：船舶轮机的安装过程中，需要充分考虑安全因素。

这包括船舶轮机的重量、安装位置的结构承载能力、安全防护设施等。

只有保证了轮机的安全安装，才能够确保船舶在使用过程中的安全。

5. 环保要求：随着环保意识的增强，船舶轮机的安装也需要充分考虑环保要求。

这包括废气排放、废水处理等方面。

在安装轮机时，需要注重减少污染物的排放，并设立相应的处理设施。

二、船舶轮机安装的主要环节1. 轮机基础安装：轮机的安装是从底部基础开始的。

在进行基础的安装时，需要充分考虑基础的承载能力、固定方式等。

基础的安装是决定轮机安装位置和稳定性的关键环节。

2. 轮机定位：轮机的定位是指将轮机安装到指定的位置上。

在进行轮机的定位时，需要充分考虑轮机与船舶的结构连接方式、与动力系统的连接方式等。

只有保证了轮机正确的定位，才能够确保船舶动力系统的正常工作。

1.船舶动力装置的基本要求有哪些？如何分类？基本要求：1. 可靠性 2．经济性3．机动性4．重量和尺度5．续航力。

除了以上要求外，还要求动力装置便于维护管理，有一定的自动化程度，振动轻、噪音小，同时必须能满足造国家和国际相关海事机构制定的规则和规范。

分类：蒸汽动力装置，柴油机动力装置，燃气轮机动力装置，联合动力装置，核动力装置，特种动力装置2.通过画图说明四冲程柴油机和二冲程柴油机的工作原理，各有什么特点？四冲程：进气，压缩，燃烧+膨胀，排气，一个工作循环曲轴旋转两圈，一个做功冲程（180°）特点：进气、压缩、燃烧膨胀、排气各过程各自单独进行，因此工作可靠效率高，稳定性好。

低速至高速的转速范围大（500～1000rpm以上）。

不存在二冲程发动机那样的窜气回流损失，燃油消耗率低。

低速运转平稳，依靠润滑系统润滑，不易过热。

进气过程、压缩过程时间长，容积效率、平均有效压力高。

热负荷比二冲程发动机小。

不用担心变形、烧蚀问题。

排量大，可设计成大功率二冲程：换气+压缩，燃烧+膨胀，一个工作循环曲轴转一圈，一个做功冲程（90°）特点：每转一转爆发1次，因此旋转平稳。

不需要气门，零部件少，所以保养方便价廉。

往复运动产生的惯性力小。

振动小、噪音低。

与四冲程发动机相比，转速相同时功率大。

与四冲程相比，有倍的爆发力。

因此在相同的容积下，假如平均有效压力相同，则功率为2倍（实际为1.7）。

3.何为柴油机的增压？为什么二冲程柴油机一般都需要增压？所谓增压，就是提高柴油机气缸进气空气的压力，使空气密度增加，从而增加进入气缸的空气量。

进气量的增加就可以相应增加喷入气缸的燃油量，也就使得在气缸结构尺寸、转速等条件不变的情况下，提高柴油机功率。

4.柴油机的操纵包括哪些内容？操纵系统都有哪些类型？主机备车都包括那些内容？柴油机的启动/换向/调速装置，操纵系统按操纵部位和操纵方式分类：机旁手动操纵，机舱集控室控制，驾驶室控制按使用能源工质分类：电动式/气动式/液力式/混合式主机遥控系统，微型计算机控制系统备车：1供电准备2冷却水系统准备3润滑油系统准备4燃油系统准备5压缩空气系统准备6准车7冲车8试车5.船舶推进装置的作用是什么？每种传动方式各有什么特点？作用：把船舶推进动力装置的动力转变为推进力，并把推进力传递给船体，推动船舶前进1直接传动主机动力直接通过轴系传递给螺旋浆2间接传动传递过程中有特设中间环节（离合器减速器）3Z型传动螺旋浆可绕垂直轴作360度回转4电力传动原动机带动发电机发电，电发送到配电板，再由直接或经过变流器或变频器供给推进电动机驱动螺旋浆6.船舶制冷装置的主要组成部分是什么？对制冷剂的要求有哪些？船舶制冷装置主要组成部分：（1）压缩机（2）油分离器（3）冷凝器（4）贮液器（5）干燥过滤器（6）蒸发器制冷剂要求：（1）用环境温度下的水或空气冷却时，冷凝压力不太高。

船舶轮机考试题库教学船舶轮机是船舶工程中的重要组成部分，它涉及到船舶动力系统的设计、运行和维护。

为了帮助学生更好地掌握船舶轮机的相关知识，以下是一个船舶轮机考试题库的教学内容，旨在通过各种类型的题目来检验和巩固学生对船舶轮机的理解。

一、选择题1. 船舶轮机的主要功能是什么？A. 提供船舶航行的动力B. 负责船舶的导航系统C. 管理船舶的货物装卸D. 控制船舶的通信设备2. 下列哪项不是船舶轮机的组成部分？A. 主机B. 辅机C. 舵机D. 导航设备3. 船舶轮机的主机通常指的是什么？A. 发电机B. 蒸汽轮机C. 内燃机D. 涡轮机二、填空题4. 船舶轮机的_________系统是确保船舶正常运行的关键。

5. 船舶轮机的_________是船舶动力系统的核心，负责将燃料的化学能转化为机械能。

三、判断题6. 船舶轮机的维护工作包括定期检查、清洁和润滑。

（）7. 船舶轮机的辅机可以独立于主机运行。

（）四、简答题8. 简述船舶轮机中主机和辅机的区别。

9. 船舶轮机的维护工作有哪些重要性？五、计算题10. 已知船舶轮机的主机功率为5000千瓦，求在满载情况下，船舶的最大航速是多少？（假设船舶的阻力系数为0.003，船舶排水量为10000吨）六、案例分析题11. 某船舶在航行过程中，轮机出现故障，导致船舶失去动力。

请分析可能的原因，并提出相应的解决方案。

七、论述题12. 论述船舶轮机自动化对现代船舶运营的影响。

八、绘图题13. 绘制船舶轮机系统中主机的工作原理图，并简要说明各部件的功能。

九、实验操作题14. 设计一个船舶轮机的维护检查流程，并说明每个步骤的目的和操作方法。

十、综合应用题15. 假设你是一名船舶轮机工程师，你的任务是优化船舶轮机的燃油效率。

请列出你的优化方案，并解释每个方案的预期效果。

通过这些不同类型的题目，学生可以从多个角度理解和掌握船舶轮机的知识，包括理论知识、实际操作技能以及问题解决能力。

船舶设计原理第一章1. 船舶设计分为船体、轮机、电气设计；其中船体设计又分为总体、结构和舾装设计；总体设计的工作主要包括：主尺度和船型参数的确定、总布置设计、型线设计、各项性能的计算和保证。

2. 船舶设计的特点：1）必须贯彻系统工程的思想，考虑问题要全面，决策时要统筹兼顾；2）设计工作是由粗到细，逐步近似，反复迭代完成的。

船舶设计也可以说是一个多参数、多目标、多约束的求解和优化问题。

3.船舶设计的基本要求：适用、经济；安全、可靠；先进、美观4.续航力是指在规定的航速（通常为服务航速）或主机功率下，船上所带的燃料储备量可供连续航行的距离。

自持力是指船上所带淡水和食品可供使用的天数。

船舶设计一般分为初步设计、详细设计、生产设计和完工文件四个阶段。

前一阶段的设计结果是后一阶段设计的依据，后一阶段是前一阶段的深入和发展。

第二章1.图纸审查是指新船或改建船舶在设计阶段按规定的送审图纸资料目录将设计资料送交审图部门审查，审图部门审查后提出对设计图纸资料的审查意见书，设计单位依此修改设计并提交对审图意见的答复书。

这个图纸审查的过程通常称为“送审”。

2.干舷是指船中处从干舷甲板的上表面量至有关载重线的垂直距离。

最小干舷是根据规范有关规定计算得到的最小干舷值，它是保证安全性而限制船在劳动过程最大吃水而提出的要求。

船舶具有足够的干舷一方面可以保证有一定的储备浮力，另一方面可以减少甲板上浪。

最小干舷主要从甲板淹湿性和储备浮力这两个基本点来考虑。

3.“A”型船舶——专为载运散装液体货物而设计的一种船舶。

“B”型船舶——达不到上述“A”型船舶各项条件的所有船舶。

4.船长L是指最小型深85%处水线部长的96%，或沿该水线从首柱前缘至舵杆中心线的长度，取其大者。

5.B—60型船舶：船长超过100m的B型船舶，在计算干舷时，其基本干舷取为B型船舶表列干舷值减去了对应船长的B型船舶表列干舷与A 型船舶表列干舷值之差的60%，这种船称为B—60型船舶。

船舶轮机知识点总结归纳一、船舶轮机概述船舶轮机是指船舶上的发动机和推进设备，包括主机、辅机、推进器等设备。

船舶轮机的主要作用是提供动力，驱动船舶前进或驶向目的地。

船舶轮机的发展经历了蒸汽机时代、内燃机时代和现代电动化时代。

蒸汽机时代主要使用蒸汽涡轮机作为主机，内燃机时代使用柴油机作为主机，而现代电动化时代则逐渐采用电动主机和船舶推进器。

船舶轮机的性能对船舶的航行速度、燃油消耗、环境保护等方面都有重要影响，因此船舶轮机的设计、运行和维护管理都是船舶工程领域的重要内容。

二、船舶主机1. 主机类型船舶主机主要分为蒸汽主机、柴油主机和电动主机三种类型。

蒸汽主机已经逐渐被淘汰，柴油主机成为船舶主流动力装置。

电动主机则多用于特定类型船舶，如LNG船、巡航船等。

2. 主机结构柴油主机的基本结构包括气缸、曲轴、连杆、燃油系统和冷却系统等。

气缸数量和排列方式不同，可以分为直列、V型和对置式等。

3. 主机性能主机性能包括功率、转速、燃油消耗、负荷特性等指标。

这些指标直接影响船舶的航行性能和经济性，是主机选择和优化设计的关键。

4. 主机控制主机控制系统包括燃油控制、速度调节、排气温度控制等，通过自动化系统实现对主机的精确控制，保证主机安全运行和性能调节。

三、船舶辅机1. 辅机类型船舶辅机主要包括发电机、泵、压缩机、空调设备等。

这些设备为船舶提供电力、液压能源、空气压缩等，是船舶正常运行的重要支持设备。

2. 辅机布局船舶辅机布局需要考虑设备的联动和安装空间，要求合理、紧凑，便于维护和保养。

在设计过程中需要充分考虑船舶用途和操作条件，提高辅机的可靠性和效率。

3. 辅机维护船舶辅机维护管理需要定期检查、清洁和润滑，保证设备正常运行和寿命。

对于关键设备还需要建立健全的预防性维护计划，预防故障发生，提高船舶运行效率。

四、推进系统1. 推进器类型船舶推进器主要包括螺旋桨、水喷射推进器、水轮等，根据船舶用途和性能要求选择不同类型的推进器。

船舶基础知识目录一、船舶概述 (2)1. 船舶定义与分类 (3)1.1 船舶定义 (4)1.2 船舶分类及其特点 (5)2. 船舶发展史 (6)2.1 古代船舶简介 (7)2.2 现代船舶发展 (8)二、船舶结构与组成部分 (9)1. 船舶总体结构 (11)1.1 船体结构 (13)1.2 船舶上层建筑 (13)2. 主要组成部分 (14)2.1 船底结构 (16)2.2 船侧结构 (17)2.3 甲板及上层建筑布局 (18)三、船舶动力系统 (20)1. 主机系统 (21)1.1 柴油机简介 (22)1.2 蒸汽轮机概述 (23)1.3 其他主机类型 (24)2. 辅助动力系统 (26)2.1 船舶电力系统 (28)2.2 推进系统辅助设备 (29)四、船舶航海与导航设备 (30)1. 航海仪器及导航设备概述 (32)1.1 罗盘与GPS定位设备 (33)1.2 雷达与自动避碰系统 (34)1.3 其他导航辅助设备 (35)2. 船舶通信与信号设备 (36)2.1 无线电通信设备简介 (37)2.2 信号灯及号笛系统介绍及应用场景分析 (39)一、船舶概述船舶是一种水上交通工具，用于运输人员和货物。

它可以是客船、货船、油轮、驳船等各种类型。

船舶的基本结构包括船体、船舶推进系统、船舶导航系统、船舶通讯系统、船舶救生系统等。

船体：船体是船舶的主体部分，通常采用钢铁材料制成。

它的作用是承载船舶的重量，并提供船舶的浮力。

船体的形状和结构可以根据不同的船舶类型和使用要求而设计。

船舶推进系统：船舶推进系统是使船舶在水中前进的动力系统。

常见的推进系统有蒸汽轮机、柴油机、电动机等。

这些推进系统通过将燃料或电能转化为机械能，驱动螺旋桨或舵扇产生推力，使船舶前进或改变航向。

船舶导航系统：船舶导航系统是帮助船舶安全航行和定位的系统。

它包括罗盘、航海图、雷达、GPS等设备。

通过这些设备，船员可以确定船舶的位置、航向和速度，从而确保船舶安全准确地到达目的地。
