2020-2021中考物理复习《家庭电路故障的分析问题》专项综合练习含详细答案

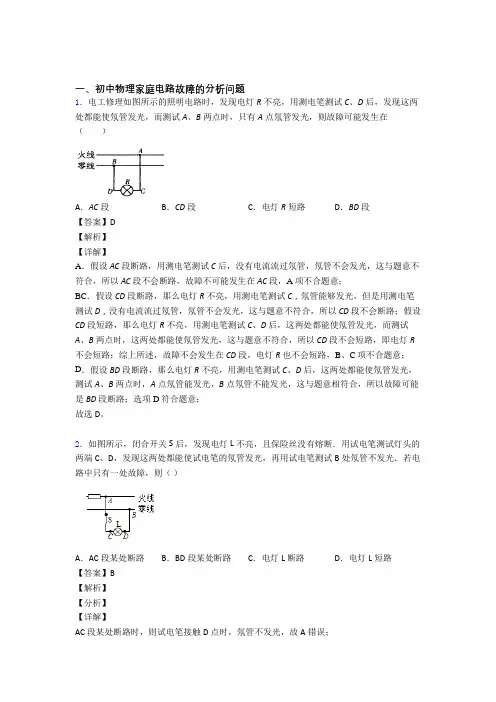

一、初中物理家庭电路故障的分析问题1．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在（）A．AC段B．CD段C．电灯R短路D．BD段【答案】D【解析】【详解】A．假设AC段断路，用测电笔测试C后，没有电流流过氖管，氖管不会发光，这与题意不符合，所以AC段不会断路，故障不可能发生在AC段，A项不合题意；BC．假设CD段断路，那么电灯R不亮，用测电笔测试C，氖管能够发光，但是用测电笔测试D，没有电流流过氖管，氖管不会发光，这与题意不符合，所以CD段不会断路；假设CD段短路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，而测试A、B两点时，这两处都能使氖管发光，这与题意不符合，所以CD段不会短路，即电灯R 不会短路；综上所述，故障不会发生在CD段，电灯R也不会短路，B、C项不合题意；D．假设BD段断路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，测试A、B两点时，A点氖管能发光，B点氖管不能发光，这与题意相符合，所以故障可能是BD段断路；选项D符合题意；故选D。

2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。

3．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。

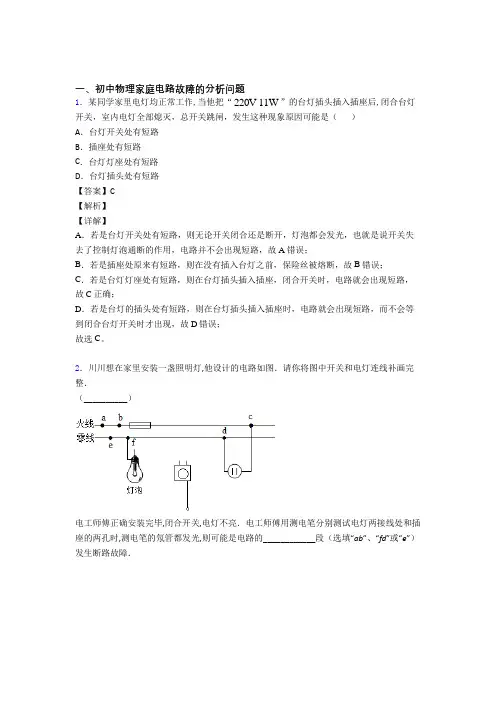

一、初中物理家庭电路故障的分析问题1．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）A．台灯开关处有短路B．插座处有短路C．台灯灯座处有短路D．台灯插头处有短路【答案】C【解析】【详解】A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；故选C。

2．川川想在家里安装一盏照明灯,他设计的电路如图．请你将图中开关和电灯连线补画完整．（__________）电工师傅正确安装完毕,闭合开关,电灯不亮．电工师傅用测电笔分别测试电灯两接线处和插座的两孔时,测电笔的氖管都发光,则可能是电路的____________段（选填“ab”、“fd”或“e”）发生断路故障．【答案】 e【解析】【详解】[1]开关和电灯应该串联接在电路中，先接开关，再接电灯，如下图所示；[2]假如是ab段发生断路故障，那么闭合开关，电灯不亮，用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都不亮，这与题意不符合，故不是ab段发生断路故障；假如是fd段发生断路故障，那么闭合开关，电灯会亮，这与题意不符合，故不是fd段发生断路故障；假如是e发生断路故障，那么闭合开关，电灯不会亮，用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，这与题意符合，故可能是电路的e发生断路故障。

3．如图是小黄家的部分电路，开始时各部分工作正常．火线和零线间的电压值是_____．将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光．拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则故障是下列选项中的________．A．电热壶所在电路的BD两点间断路B．电路的CD两点间导线断路C．插座的接地线断路D．电路的AB两点间导线断路【答案】220V B【解析】【分析】【详解】火线和零线间的电压值是220V；电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路,而把测电笔分别插入插座的左、右插孔，氖管均能发光,说明火线有电,而零线开路了，且是在C、D之间开路。

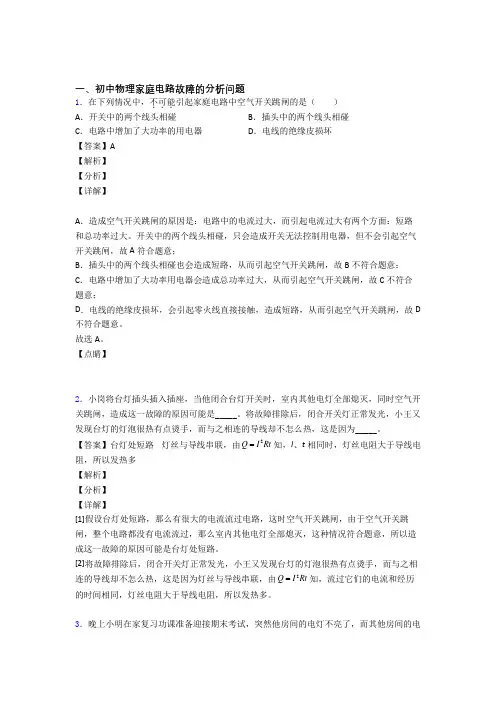

一、初中物理家庭电路故障的分析问题1．在下列情况中，不可能．．．引起家庭电路中空气开关跳闸的是（ ） A ．开关中的两个线头相碰B ．插头中的两个线头相碰C ．电路中增加了大功率的用电器D ．电线的绝缘皮损坏【答案】A【解析】【分析】【详解】A ．造成空气开关跳闸的原因是：电路中的电流过大，而引起电流过大有两个方面：短路和总功率过大。

开关中的两个线头相碰，只会造成开关无法控制用电器，但不会引起空气开关跳闸，故A 符合题意；B ．插头中的两个线头相碰也会造成短路，从而引起空气开关跳闸，故B 不符合题意；C ．电路中增加了大功率用电器会造成总功率过大，从而引起空气开关跳闸，故C 不符合题意；D ．电线的绝缘皮损坏，会引起零火线直接接触，造成短路，从而引起空气开关跳闸，故D 不符合题意。

故选A 。

【点睛】2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。

将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。

【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多【解析】【分析】【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。

[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。

3．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。

由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。

一、初中物理家庭电路故障的分析问题1．关于家庭电路及安全用电，下列说法中正确的是（）A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器B．电视机待机时不消耗电能C．空气开关跳闸一定是发生了短路现象D．插头中标着“E”的导线和用电器的金属外壳相连【答案】D【解析】【详解】A．不可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器，否则流过这个电源插座的电流太大，A错误；B．电视机待机时会消耗电能，B错误；C．空气开关跳闸是因为家庭电路中电流过大，不一定是短路，用电器总功率过大也会导致家庭电路中电流过大，C错误；D．插头中标着“E”的导线和用电器的金属外壳相连，这样可防止因用电器漏电而触电，D 正确。

2．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。

星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。

【答案】并联短路【解析】【详解】[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。

[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。

3．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。

那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。

【答案】BD间开路 0.02【解析】【分析】解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常；交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率。

【详解】[1]如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的，那么只有BD 段某处断路，会造成题干的现象。

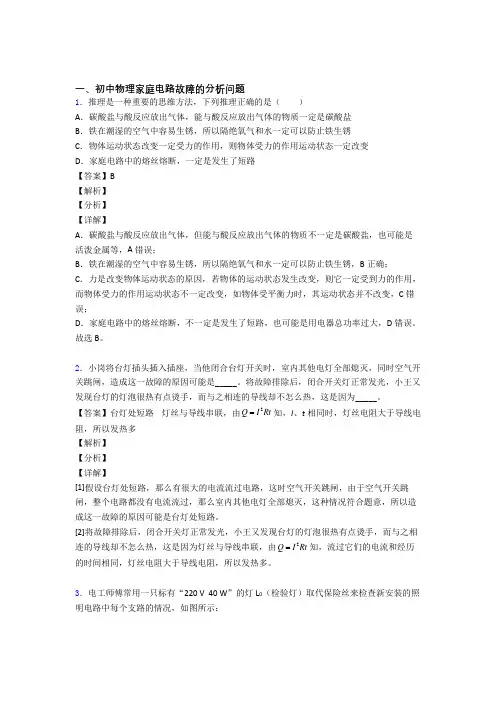

一、初中物理家庭电路故障的分析问题1．推理是一种重要的思维方法，下列推理正确的是（ ）A ．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐B ．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈C ．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变D ．家庭电路中的熔丝熔断，一定是发生了短路【答案】B【解析】【分析】【详解】A ．碳酸盐与酸反应放出气体，但能与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，A 错误；B ．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，B 正确；C ．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C 错误；D ．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D 错误。

故选B 。

2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。

将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。

【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多【解析】【分析】【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。

[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。

3．电工师傅常用一只标有“220 V 40 W ”的灯L 0（检验灯）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示：(1)如果要检查L1所在支路，则要同时闭合的开关是_________；(2)如果L2所在支路完好无损，则在只闭合S， S2时，L0的发光情况是____（填“比正常发光时亮”“正常发光”或“比正常发光时暗”）；(3)当只闭合S， S3时，L0正常发光，则L3所在支路__________。

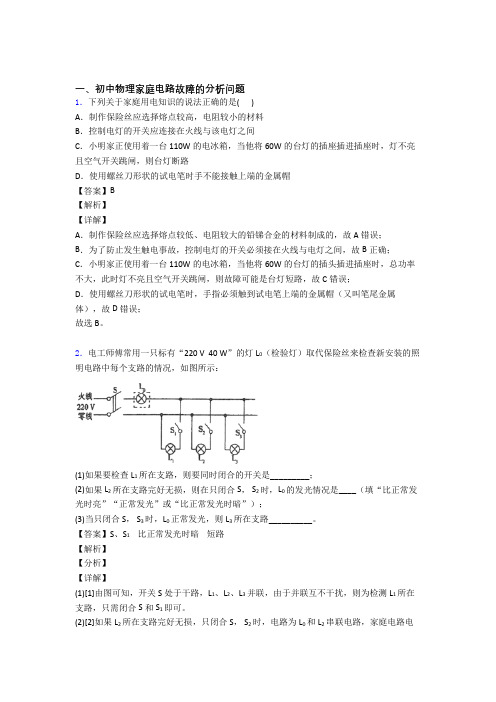

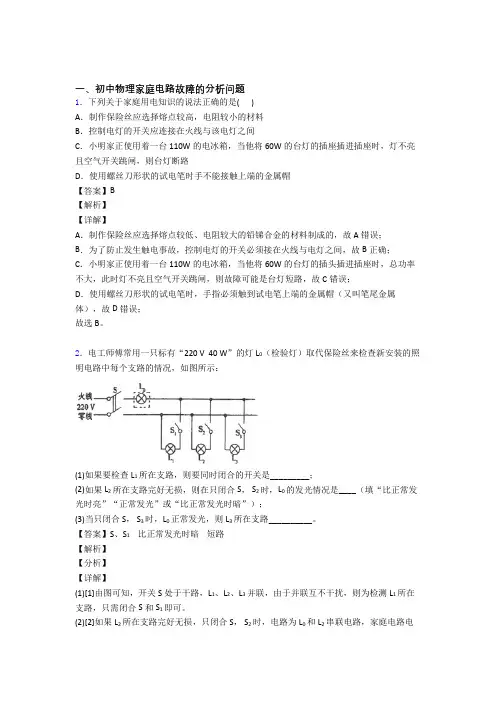

一、初中物理家庭电路故障的分析问题1．下列关于家庭用电知识的说法正确的是( )A．制作保险丝应选择熔点较高，电阻较小的材料B．控制电灯的开关应连接在火线与该电灯之间C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插座插进插座时，灯不亮且空气开关跳闸，则台灯断路D．使用螺丝刀形状的试电笔时手不能接触上端的金属帽【答案】B【解析】【详解】A．制作保险丝应选择熔点较低、电阻较大的铅锑合金的材料制成的，故A错误；B．为了防止发生触电事故，控制电灯的开关必须接在火线与电灯之间，故B正确；C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插头插进插座时，总功率不大，此时灯不亮且空气开关跳闸，则故障可能是台灯短路，故C错误；D．使用螺丝刀形状的试电笔时，手指必须触到试电笔上端的金属帽（又叫笔尾金属体），故D错误；故选B。

2．电工师傅常用一只标有“220 V 40 W”的灯L0（检验灯）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示：(1)如果要检查L1所在支路，则要同时闭合的开关是_________；(2)如果L2所在支路完好无损，则在只闭合S， S2时，L0的发光情况是____（填“比正常发光时亮”“正常发光”或“比正常发光时暗”）；(3)当只闭合S， S3时，L0正常发光，则L3所在支路__________。

【答案】S、S1比正常发光时暗短路【解析】【分析】【详解】(1)[1]由图可知，开关S处于干路，L1、L2、L3并联，由于并联互不干扰，则为检测L1所在支路，只需闭合S和S1即可。

(2)[2]如果L2所在支路完好无损，只闭合S， S2时，电路为L0和L2串联电路，家庭电路电压为220V，由于灯泡额定功率均为220V，则由串联分压可知，两灯泡均无法正常发光，实际电压均低于额定电压，故比正常发光时暗。

(3)[3]当只闭合S、S3时，L0正常发光，由于家庭电路电压为220V，L0额定电压为220V，则L0正常发光时说明电源电压全加在L0两端，可得L3短路。

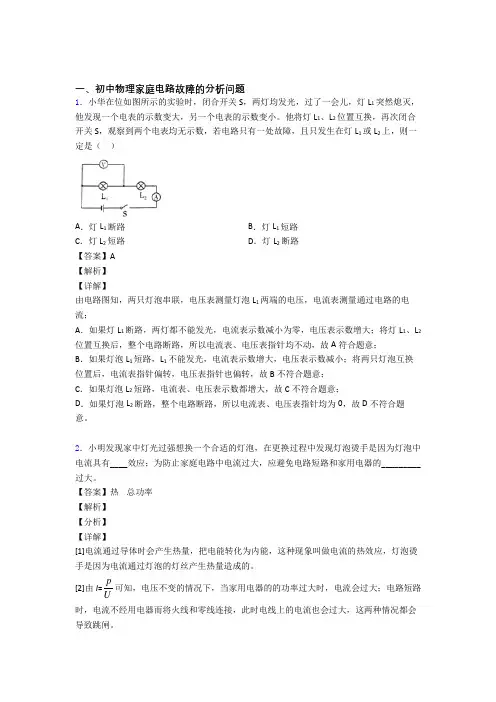

一、初中物理家庭电路故障的分析问题1．小华在位如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小。

他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表均无示数，若电路只有一处故障，且只发生在灯L1或L2上，则一定是（）A．灯L1断路B．灯L1短路C．灯L2短路D．灯L2断路【答案】A【解析】【详解】由电路图知，两只灯泡串联，电压表测量灯泡L1两端的电压，电流表测量通过电路的电流；A．如果灯L1断路，两灯都不能发光，电流表示数减小为零，电压表示数增大；将灯L1、L2位置互换后，整个电路断路，所以电流表、电压表指针均不动，故A符合题意；B．如果灯泡L1短路，L1不能发光，电流表示数增大，电压表示数减小；将两只灯泡互换位置后，电流表指针偏转，电压表指针也偏转，故B不符合题意；C．如果灯泡L2短路，电流表、电压表示数都增大，故C不符合题意；D．如果灯泡L2断路，整个电路断路，所以电流表、电压表指针均为0，故D不符合题意。

2．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。

【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。

[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。

3．如图所示是小明家的一部分电路，当闭合开关S 后发现电灯L 不亮，且熔丝没有熔断，某同学用验电笔测试C 、D 两点时氖管发光，测试A 点时氖管发光，测试B 点时氖管不发光。

那么可以判定故障是___________；小明家所使用的交流电的周期是___________s 。

一、初中物理家庭电路故障的分析问题1．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( )A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光C．故障是灯泡L断路D．故障是熔断器断开【答案】B【解析】【分析】【详解】闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。

可能是火线断路，可能是零线断路。

灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。

说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。

当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。

测电笔接触右孔时，氖管照常发光。

故选B。

2．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。

【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。

[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。

3．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：（1）检验灯法如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。

①闭合S、S1，L0正常发光，则说明__________；②闭合S、S2，L0不亮，则说明__________；③闭合S、S3，L0、L3发光都较暗，则说明__________；（2）测电笔法如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。

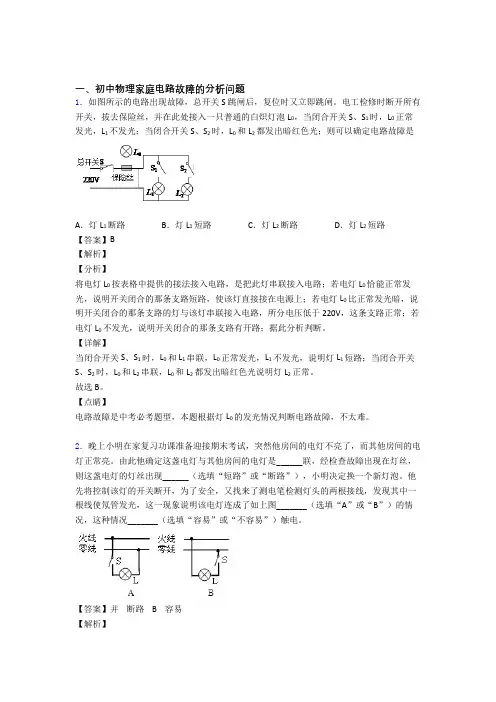

一、初中物理家庭电路故障的分析问题1．如图所示的电路出现故障，总开关S跳闸后，复位时又立即跳闸。

电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L0，当闭合开关S、S1时，L0正常发光，L1不发光；当闭合开关S、S2时，L0和L2都发出暗红色光；则可以确定电路故障是A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路【答案】B【解析】【分析】将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。

【详解】当闭合开关S、S1时，L0和 L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。

故选B。

【点睛】电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。

2．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。

由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。

他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。

【答案】并断路 B 容易【解析】【详解】[1]他房间的电灯不亮了，而其他房间的电灯正常亮，说明两灯互不影响，故两电灯应为并联。

[2]灯泡若短路则整个电路短路，触发空气开关断开，房间均会断电，而现在只有灯泡不亮，说明灯泡断路。

[3][4]若接触灯头时氖管发光，说明灯头直接与火线相连了，即开关装在了零线上，即接成了B图，此种接法使灯泡在断开开关后仍带电，容易造成触电事故。

一、初中物理家庭电路故障的分析问题1．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”的原因可能是用电器发生了短路B．使用试电笔时，手不要接触笔尾金属体，以免触电C．没有三孔插座时，可将三脚插头的“长脚”去掉后再使用D．家庭电路中开关接在火线或零线上都可以【答案】A【解析】【详解】A．空气开关“跳闸”的原因可能是用电器发生了短路、也有可能是用电器总功率过大，A正确；B．使用试电笔时，手要接触笔尾金属体，这样才能正常使用试电笔，B错误；C．拥有三脚插头的用电器一般都有金属外壳，三脚插头的“长脚”是为了将用电器接入电路的同时把用电器的外壳与保护接地线连接起来，防止因外壳带电引发触电事故，所以不可将三脚插头的“长脚”去掉后再使用，C错误；D．根据家庭电路的连接方式，开关必须接在火线上，不能接在零线，D错误。

2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。

【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。

3．电工师傅常用一只标有“220V 100W ”的白炽灯L 0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。

一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。

用测零线电笔检测a点氖管不发光，检测b点氖管发光。

发生这现象的原因可能是（）A．灯丝断了B．灯泡短路C．开关接触不良D．插座短路【答案】A【解析】【分析】【详解】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。

故选A。

2．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：（1）检验灯法如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。

①闭合S、S1，L0正常发光，则说明__________；②闭合S、S2，L0不亮，则说明__________；③闭合S、S3，L0、L3发光都较暗，则说明__________；（2）测电笔法如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。

李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。

①如图2所示，测电笔使用正确的是__________（选填“A或B”）。

②用测电笔检测三孔插座左右两孔都发光，则故障是图1中__________间断路。

（选填“AB、AC、CD或BD”）③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测__________孔会发光。

（选填“左或右”）（3）保护元件法李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。

汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了__________。

（选填“短路、断路或漏电”）【答案】L1短路L2断路电路连接正常 B CD右漏电【解析】【详解】(1)[1]电路没有故障时，闭合S、S1，则L0与L1串联，不能正常发光，现在L0正常发光，说明L1短路；[2]闭合S、S2，则L0与L2串联，L0不亮，则说明电路出现断路，即L2断路；[3]闭合S、S3，则L0与L3串联，L0、L3发光都较暗，则说明电路连接正常；(2)[4]测电笔使用时，笔尖要检测导线，手接触笔尾金属体，故测电笔使用正确的是B。

一、初中物理家庭电路故障的分析问题1．小华在位如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小。

他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表均无示数，若电路只有一处故障，且只发生在灯L1或L2上，则一定是（）A．灯L1断路B．灯L1短路C．灯L2短路D．灯L2断路【答案】A【解析】【详解】由电路图知，两只灯泡串联，电压表测量灯泡L1两端的电压，电流表测量通过电路的电流；A．如果灯L1断路，两灯都不能发光，电流表示数减小为零，电压表示数增大；将灯L1、L2位置互换后，整个电路断路，所以电流表、电压表指针均不动，故A符合题意；B．如果灯泡L1短路，L1不能发光，电流表示数增大，电压表示数减小；将两只灯泡互换位置后，电流表指针偏转，电压表指针也偏转，故B不符合题意；C．如果灯泡L2短路，电流表、电压表示数都增大，故C不符合题意；D．如果灯泡L2断路，整个电路断路，所以电流表、电压表指针均为0，故D不符合题意。

2．如图所示的家庭电路，当闭合开关时，发现电灯不亮。

若原因是图中打“x”的位置发生了断路。

则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。

【答案】会【解析】【分析】【详解】如果开关闭合后，灯不亮，经检查，是图中打“x ”的位置发生了断路，则A 点通过灯泡、开关与火线连通，A 点与零线之间断开，即A 点也带电，故A 点会使氖管发光。

3．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。

将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。

【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。

一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中，正常发光的两盏灯突全部熄灭，用测电笔分别插入三线插座的左右两孔，氖管均发光，造成这一现象的原因可能是（）A．两灯的灯丝都烧断了B．三线插座的接地线断了C．进户的火线熔丝断了D．进户的零线熔丝断了【答案】D【解析】【详解】A．两灯的灯丝都烧断了，用测电笔插入三线插座的左右两孔，只有与火线相连的右孔可能发光，而左孔不与火线相连，一定不会发光，故A不符合题意；B．三线插座的接地线断了，不会影响用电器的工作，只是不安全，故B不符合题意；C．当进户线的火线熔丝断了时，灯泡不不会发光，三孔插座左右孔都不会发光，故C不符合题意；D．当进户的零线熔丝断了时，电路不能构成保护电路，没有电流，两灯泡不发光，用测电笔分别插入三线插座的左右两孔，氖管均发光，故D符合题意。

故选D。

2．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。

【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。

[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。

3．电工师傅常用一只标有“220 V 40 W”的灯L0（检验灯）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示：(1)如果要检查L1所在支路，则要同时闭合的开关是_________；(2)如果L2所在支路完好无损，则在只闭合S， S2时，L0的发光情况是____（填“比正常发光时亮”“正常发光”或“比正常发光时暗”）；(3)当只闭合S， S3时，L0正常发光，则L3所在支路__________。

一、初中物理家庭电路故障的分析问题1．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是A．火线与零线短路B．b、c之间某处断路C．a、d之间某处断路D．电灯的灯丝断了【答案】B【解析】【详解】A．若火线与零线短路，闭合开关时，电灯 L 不亮，用测电笔测试 a、b、c、d 两点时，氖管都不发光，，故A项不符合题意；B．b、c之间某处断路，灯不亮，a、d、c点都会使试电笔氖管发光，故B项符合题意；C．a、d之间某处断路，c点不能使试电笔氖管发光，故C项不符合题意；D．若电灯的灯丝断了，灯不亮，c点不能使试电笔氖管发光，故D项不符合题意。

2．如图是小许家中关于家庭电路的几个器件：（1）如图（1）所示，该电能表的示数为_______kW·h；由表上铭牌可知，他家同时使用的用电器的功率最多只能为____________W；（2）如图（2）的两只白炽灯泡，若这两只灯泡灯丝的长度相同，则灯丝较粗的是________（甲/乙）灯，若将它们串联接在220V电源上，较亮的是_____（甲/乙）灯，它们的总功率_______（大于/等于/小于）25W；（3）如图（3）所示是测电笔的结构示意图。

其中属于绝缘体的是_________，当测电笔插入电源插座时氖管发光，则该插孔接的是________线；他将开关断开的台灯插头插入电源插座后，闭合台灯开关，干路中的保险丝立即熔断了，发生这种情况的最大可能是________ （插座/插头/开关/灯头）处有短路。

【答案】643.4 8800 乙甲小于塑料外壳火灯头【解析】【详解】(1)[1][2]从图1可以看到，该电能表的示数为643.4kW·h；由表上铭牌可知，电路中的电流最大只能是40A，电路电压是220V，则他家同时使用的用电器的功率最多只能为220V40A8800WP UI==⨯=；(2)[3]从图2可以看到，甲灯的电功率小于乙灯的，根据2URP=可知，甲灯的电阻大于乙灯的电阻，而两灯泡的灯丝材料相同，长度也相同，甲灯的电阻大，那么甲灯灯丝横截面积较小，即灯丝较粗的是乙灯；[4]若将它们串联接在220V电源上，串联电路电流处处相等，而甲灯的电阻较大，根据2P I R=可知，甲灯的功率较大，则甲灯较亮；[5]把它们串联后，电路的总电阻是大于甲灯的电阻的，根据2UPR=可知，电压都是220V，电路的总功率是小于甲灯的功率，即它们的总功率小于25W；(3)[6]从图3可以看到，测电笔的构造中，只有塑料外壳不容易导电，它是绝缘体；[7]根据测电笔的使用方法可知，当测电笔插入电源插座时氖管发光，则该插孔接的是火线；[8]假如插座、插头有短路现象，那么在没闭合台灯开关之前，保险丝就已经熔断了，所以不会是插座、插头短路；假如是开关短路，台灯是有电阻的，那么即使开关闭合，保险丝也不会熔断，所以不会是开关短路；假如是灯头短路，那么闭合开关后，电路中电流很大，保险丝会熔断，这符合题意。

一、初中物理家庭电路故障的分析问题1．如图为某居民家中的电路，电灯L与电热壶均正常工作，关于此电路，下列说法正确的是（）A．电热壶与电灯L串联B．若CD间断路，电热壶和电灯L仍能正常工作C．若AB间断路，电热壶和电灯L都不能工作D．用测电笔测试三孔插座的左孔，氖管不发光【答案】D【解析】【分析】【详解】A．由图知道，电热壶与电灯L是并联，故A错误；B．若CD间断路，灯泡相连的火线和零线正常，灯L仍正常发光；则三孔插座的左孔通过电热壶与火线连通，即左右两孔都与火线相连，电热壶会突然停止工作，故B错误；C．若AB间断路，灯泡相连的火线和零线正常，灯L仍正常发光；而电热壶会停止工作，故C错误；D．由图知道，三孔插座的左孔与零线是连通的，所以，用测电笔测试三孔插座的左孔，氖管不发光，故D正确。

故选D。

2．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。

【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。

[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。

3．家庭电路用电时要注意安全。

(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。

这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。

(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。

一、初中物理家庭电路故障的分析问题1．有一次，小华在将台灯插头插入家庭电路的插座时，室内电灯突然全部熄灭，原因可能是（）A．插头与插座接触不良B．台灯的灯丝断了C．台灯的灯座内短路D．台灯的插头内短路【答案】D【解析】【分析】电路中电流过大的原因：一是短路，二是用电器的总功率过大；这两种情况都会使保险丝烧断或跳闸，使家里的其它用电器停止工作。

【详解】AB．由于没有将台灯插头插入插座时，室内电灯都正常工作，因此室内电灯、插座等用电器均正常，故AB错误；C．当台灯灯座短路时，插头插入插座，只有再闭合开关时，才会出现电路中电流过大，烧断保险丝或跳闸，使室内电灯就全部熄灭的情况，若不闭合开关，不会出现上述情况，故C错误；D．当台灯或插头内短路，当插头插入插座时会使整个电路发生短路，使电路中电流过大，烧断保险丝或跳闸，使室内电灯就全部熄灭，故D正确。

故选D。

2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。

(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。

(2)当打开空调时，空气开关“跳闸”。

出现这种现象的原因可能是______。

【答案】用电器总功率过大 【解析】 【分析】 【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L 1和L 2由一个开关S 单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。

3．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。

将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。

一、初中物理家庭电路故障的分析问题1．推理是一种重要的思维方法，下列推理正确的是（ ）A ．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐B ．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈C ．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变D ．家庭电路中的熔丝熔断，一定是发生了短路 【答案】B 【解析】 【分析】 【详解】A ．碳酸盐与酸反应放出气体，但能与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，A 错误；B ．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，B 正确；C ．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C 错误；D ．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D 错误。

故选B 。

2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。

将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。

【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。

[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。

3．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。

一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。

在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。

下列分析合理的是（ ）A ．一定是电路超负荷工作B ．断开S 1、S 2，再用测电笔检测三线插座的左右两孔，氖管都发光C ．只断开S 2，再用测电笔检测开关S 1的两个接线柱，氖管都不发光D ．只取下灯泡，再用测电笔检测灯座的两个接线柱，氖管都发光 【答案】D 【解析】 【分析】 【详解】A ．熔丝熔断的原因是电路超负荷运作或电路短路，在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，此时洗衣机没有工作，所以不是电路超负荷运作，应该是洗衣机插头出现短路，故A 不符合题意；B ．断开S 1、S 2，三孔插座的左孔无法与火线相连，因此用测电笔检测三线插座的左孔，氖管不发光，故B 不符合题意；C ．只断开S 2，开关S 1的两个接线柱仍然与火线相连，所以再用测电笔检测开关S 1的两个接线柱时，氖管均发光，故C 不符合题意；D ．只取下灯泡，灯座左侧接线柱通过开关S 1与火线相连，灯座右侧接线柱通过热水器与火线相连，所以再用测电笔检测灯座的两个接线柱，氖管都发光，故D 符合题意。

故选D 。

2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。

将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。

【答案】台灯处短路 灯丝与导线串联，由2Q I Rt 知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。

一、初中物理家庭电路故障的分析问题1．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”的原因可能是用电器发生了短路B．使用试电笔时，手不要接触笔尾金属体，以免触电C．没有三孔插座时，可将三脚插头的“长脚”去掉后再使用D．家庭电路中开关接在火线或零线上都可以【答案】A【解析】【详解】A．空气开关“跳闸”的原因可能是用电器发生了短路、也有可能是用电器总功率过大，A正确；B．使用试电笔时，手要接触笔尾金属体，这样才能正常使用试电笔，B错误；C．拥有三脚插头的用电器一般都有金属外壳，三脚插头的“长脚”是为了将用电器接入电路的同时把用电器的外壳与保护接地线连接起来，防止因外壳带电引发触电事故，所以不可将三脚插头的“长脚”去掉后再使用，C错误；D．根据家庭电路的连接方式，开关必须接在火线上，不能接在零线，D错误。

2．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。

那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。

【答案】BD间开路 0.02【解析】【分析】解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常；交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率。

【详解】[1]如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的，那么只有BD 段某处断路，会造成题干的现象。

[2]交流电是电流方向周期性改变的电流，我国使用的是交流电，在一个周期之内电流方向变化两次，频率为50Hz，周期为0.02s。

一、初中物理家庭电路故障的分析问题1．电冰箱起动时，与电冰箱并联的台灯变暗。

关于这一现象，下列说法中不正确的是（ ）A ．进户线中电流变大B ．线路中电阻变大C ．线路中热损耗变大D ．灯泡两端的电压变小【答案】B 【解析】 【分析】 【详解】A ．当使用大功率的电冰箱时，电路中的总功率过大，家庭电路的电压一定，由P UI =可知，干路中的电流变大，故A 正确，不符合题意；B ．因电冰箱和台灯是并联的，根据并联电路电阻的特点知，线路中的总电阻变小，故B 错误，符合题意；C ．干路中的电流变大，由2Q I Rt =知，线路中的热损耗变大，故C 正确，不符合题意；D ．因干路中的电流变大，由U IR =知，线路电阻分压变大，台灯两端的电压变小，所以台灯将变暗，故D 正确，不符合题意。

故选B 。

2．如图所示的家庭电路，当闭合开关时，发现电灯不亮。

若原因是图中打“x ”的位置发生了断路。

则在开关闭台的情况下，用测电笔测试电路中A 点时，测电笔氖管________（选填“会“或“不会”）发光。

【答案】会 【解析】 【分析】 【详解】如果开关闭合后，灯不亮，经检查，是图中打“x ”的位置发生了断路，则A 点通过灯泡、开关与火线连通，A 点与零线之间断开，即A 点也带电，故A 点会使氖管发光。

3．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。

将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。

【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
