变频器调试和操作方法
变频器是一种电气设备,用于调节交流电机的转速和电压。
以下是变频器的调试和操作方法:
1. 连接变频器和电机:首先将变频器与电源相连,然后将变频器的输出端与电机连接。
确保连接正确并紧固好。
2. 设置变频器参数:根据实际需求,设置变频器的参数。
这些参数包括输入电压、输出电压、输出频率、过载保护等。
可以通过变频器上的面板或者专门的调试软件进行设置。
3. 启动变频器:打开变频器的电源开关,然后按下变频器面板上的启动按钮或者使用遥控器启动变频器。
此时,变频器会将电源的直流电转换为交流电,并输出给电机。
4. 调试电机转速:通过调整变频器的输出频率,可以控制电机的转速。
可以通过变频器面板上的旋钮或者软件界面上的调节按钮进行调整。
根据需要,逐步提高或降低输出频率,直到达到所需的电机转速。
5. 监测电机运行状态:在电机运行过程中,可以通过变频器的显示屏或者软件界面来监测电机的运行状态,包括电流、转速、温度等。
如果发现异常,可以及时采取措施进行处理。
6. 停止变频器:当不需要使用变频器时,可以按下停止按钮或者使
用遥控器停止变频器的运行。
然后关闭变频器的电源开关。
需要注意的是,变频器的调试和操作需要具备一定的电气知识和经验,如果不熟悉操作,请寻求专业人员的帮助。
此外,操作变频器时,要注意安全,避免触电和其他意外事故的发生。
变频器调试校准步骤高品质的电源对于电子电气制造企业的研发和生产线来说至关重要。
变频器是将一定频率(如50Hz,60Hz)和交流电压转换成另一个电压,频率电源的装置,可以模拟任何电力系统的标准。
校准对于变频器输出精确的频率,电压和功率是至关重要的,这里以GoHz变频您如何为变频器进行校准。
1.打开变频器显示屏的背面,找到如下图所示的按键。
变频器显示电路按键功能:1.K1 - SET键2.K2 - 右移键3.K3 - 增加密钥4.K4 - 十进制密钥2.开启GoHz变频器,连接负载并打开输出开关,按ON按钮(绿色按钮),然后记录转换器显示屏上的电压,电流,功率值。
3.按K1设定密码(显示如下图)。
校准显示设置4.调节K2和K3输入密码“1234”,如下图所示,然后按K1进入设置模式。
校准显示密码5.显示如下图所示,表示校准为电压,“OUTPUT WATT W”下的值为电压的比值。
如果显示器上的电压小于实际测量的电压,则调节K2和K3,将比率设置为较低的值(比如0.992)。
如果显示屏上的电压大于实际测量的电压,则调节K2和K3以将比率设置为较大的值(比如1.005)。
变频器电压校准6.按K1进入当前设置,显示如下图所示显示校准为电流,“OUTPUT WATT W”下的值为电流的比例。
如果显示屏上的电流小于实际测量的电流,则调节K2和K3以将比率设置为较低的值(比如0.992)。
如果显示屏上的电流大于实际测量的电流,则调节K2和K3以将比率设置为较大的值(比如1.005)。
变频器电流校准7,电压电流校准完成后,重复按K1键,直到显示如下图所示,再按K2键将闪烁的光标移到“OUTPUT WATT W”下方的“Y”处,按K1保存校准参数,退出设置模式。
保存变频器校准参数8.重新启动变频器并连接负载,将显示器上的电压和安培与功率值与实际测量值进行比较,看是否消除了偏差。
如果不是,则重复上述校准步骤以使偏差最小。
变频器调试参数范文基本参数设置是变频器调试的第一步,主要包括电网类型、频率设定、运行命令设定、启动加速和减速时间、制动单元参数等。
其中,电网类型是指输入电源的类型,可以是单相或三相,根据实际情况进行选择。
频率设定可以根据具体的应用要求进行设定,如变频器控制电机的最高转速等。
运行命令设定一般包括正转、反转和停止等,根据实际应用需要进行配置。
启动加速和减速时间是控制电机启停时的加速和减速时间,根据负载情况和设备要求进行设定。
制动单元参数主要包括制动单位的类型和参数设定,根据设备实际需求进行选择和配置。
电机参数设置是变频器调试的关键步骤,需要根据实际电机的额定电流、转矩、功率因数等参数进行设定。
电机参数设置包括电机额定电流设定、额定转矩设定、额定功率因数设定等。
电机额定电流是指电机在额定转速和额定电压下的电流值,可以通过电机的型号和额定功率进行计算得到。
额定转矩是指电机在额定运行条件下,能够输出的最大转矩值,通过电机的额定转速和额定电流进行计算。
额定功率因数是指电机在额定运行条件下的功率因数,一般为0.8~0.9之间。
通过正确配置这些参数,可以保证变频器能够根据电机的实际情况进行控制,达到显著的节能效果。
保护参数设置是为了保护电机和变频器的安全运行而进行的设定。
主要包括过电流保护、电机过载保护、过温保护、欠电压保护、过电压保护等。
通过设置这些参数,可以在电机或变频器出现异常情况时,及时停机并保护设备,避免导致设备损坏。
过电流保护是指设定电机运行时的最大电流值,当电流超过该设定值时,变频器会进行保护动作。
电机过载保护是在电机转矩超过额定转矩时进行的保护,以防止电机过载运行。
过温保护是在电机或变频器过热时进行的保护措施。
欠电压保护是在供电电压低于设定值时进行的保护动作。
过电压保护是在供电电压高于设定值时进行的保护。
在进行变频器调试参数时,还需要注意一些常见问题,如电机的目标转矩、电机的输出功率和效率等。
通过调试这些参数,可以最大限度地发挥电机的性能,提高设备的运行效率。
西门子70系列变频器调试心得一.内控参数设定1.1 出厂参数设定P053=7 允许CBP+PMU+PC 机修改参数P60=2 固定设置,参数恢复到缺省P366=0 PMU 控制P970=0 启动参数复位执行参数出厂设置,只是对变频器的设定与命令源进行设定,P366 参数选择不同,变频器的设定和命令源可以来自端子,OP1S,PMU。
电机和控制参数未进行设定,不能实施电机调试。
1.2 简单参数设定P60=3 简单应用参数设置,在上述出厂参数设置的基础上,本应用设定电机控制参数P071 进线电压(变频器400V AC / 逆变器540V DC)P95=10 IEC 电机P100=1 V/F 开环控制3 不带编码器的矢量控制4 带编码器的矢量控制P101 电机额定电压P102 电机额定电流P107 电机额定频率HZP108 电机额定速度RPMP114=0P368=0 设定和命令源为PMU+MOPP370=1 启动简单应用参数设置P60=0 结束简单应用参数设置执行上述参数设定后,变频器自动组合功能图连接和参数设定。
P368 选择的功能图见手册S0-S7,P100 选择的功能图见手册R0-R5。
电机控制效果非最优。
1.3 系统参数设置P60=5P115=1 电机模型自动参数设置,根据电机参数设定自动计算P130=10 无编码器11 有编码器(P151 编码器每转脉冲数)P350=电流量参考值AP351=电压量参考值VP352=频率量参考值HZ3 3P353=转速量参考值1/MINP354=转矩量参考值NMP452=正向旋转最大频率或速度%(100%=P352,P353)P453=反向旋转最大频率或速度%(100%=P352,P353)P60=1 回到参数菜单,不合理的参数设置导致故障1.4 补充参数设定如下P128=最大输出电流AP571.1=6 PMU 正转P572.1=7 PMU 反转P462.1=2 从静止加速到参考频率的时间,P463=0(单位为秒S)P464.1=2 从参考频率减速到静止的时间,P465=0(S)P643.1=10V×电机最高频率/频率表最大指示P643.2=10V×电机最大电流/电流表最大指示P492=150% 电机转矩正限幅P498=-150% 电机转矩负限幅P602=1s 预励磁时间P278=100% 无编码器速度控制中,所需最大静态转矩P383=1000s 电机热时间常数P384.1=150,P384.2=200 电机过载报警和停机门槛值。

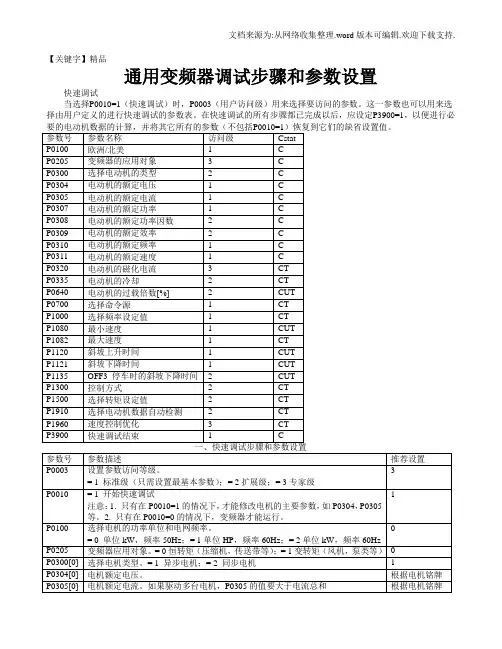

【关键字】精品通用变频器调试步骤和参数设置快速调试当选择P0010=1(快速调试)时,P0003(用户访问级)用来选择要访问的参数。
这一参数也可以用来选择由用户定义的进行快速调试的参数表。
在快速调试的所有步骤都已完成以后,应设定P3900=1,以便进行必1、开关量输入功能可以将变频器当前的状态以开关量的形式用继电器输出,通过输出继电器的状态来监控变频器的内部状的每一位更改。
1电压信号2~10V作为频率给定,需要设置:以模拟量通道2电流信号4~20mA作为频率给定,需要设置:注意:对于电流输入,必须将相应通道的拨码开关拨至ON的位置。
4、模拟量输出功能MM440变频器有两路模拟量输出,相关参数以in000和in001区分,出厂值为0~20mA输出,可以标定为4~20mA输出(P0778=4),如果需要电压信号可以在相应端子并联一支500Ω电阻。
需要输出的物理量可5、加减速时间加速、减速时间也称作斜坡时间,分别指电机从静止状态加速到最高频率所需要的时间,和从最高频率6、频率限制用户可以设置电机的运行频率区间,和所要避开的一些共振点。
多段速功能,也称作固定频率,就是设置参数P1000=3的条件下,用开关量端子选择固定频率的组合,实现电机多段速度运行。
可通过如下三种方法实现:1)直接选择(P0701~P0706 = 15)在这种操作方式下,数字量输入既选择固定频率(见上表),又具备起动功能。
3)二进制编码选择+ON命令(P0701~P0704 = 17)MM4变频器的闭环控制,是应用PID控制,使控制系统的被控量迅速而准确地接近目标值的一种控制手段。
实时地将传感器反应回来的信号与被控量的目标信号相比较,如果有偏差,则通过PID的控制作用,使由BOP面板作为压力给定,由模拟量通道2接入压力反应信号,具体参数如下:P0700=2 控制命令源于端子P0701=1 5# 端子作为启动信号P0756.1=2 反应信号为电流信号P1000=1 频率给定源于BOP面板P2200=1 使能PIDP2253=2250 PID目标给定源于面板P2240=X 压力设定值的百分比P2264=755.1 PID反应源于模拟通道2P2265=5 PID反应滤波时间常数P2280=0.5 比例增益设置P2285=15 积分时间设置P2274=0 微分时间设置(通常微分需要关闭)10、通信1. MM440变频器可以通过PROFIBUS模块,DeviceNet 模块,CANopen 模块连接到相应的控制系统当中。
变频器调试基本步骤1.安装与连线:按照变频器的安装说明进行正确的安装,并进行连接电源和电机的连线。
2.参数设置:根据实际需求,设置变频器的基本参数和控制参数。
包括输入电压、频率、输出电压、频率、制动方式等。
参数设置通常在变频器的操作界面进行。
3.变频器运行:启动变频器,将其输出电压和频率调整到额定工作条件,观察电机的运行情况。
若电机运行正常,且输出电压和频率能够达到额定工作条件,则调试成功。
4.电机负载:连接电机和变频器之后,通过调整变频器的负载反馈参数和控制参数,使得电机在额定负载条件下运行稳定。
5.传感器校准:如果系统需要使用温度、速度等传感器进行反馈控制,需要进行传感器的校准。
校准的目的是确保变频器能够准确获取传感器的反馈信号,从而实现精确的控制。
6.过载保护:设置过载保护参数,确保电机在过载情况下能够正常工作,并保护电机和变频器的安全。
7.峰值电流限制:通过设置峰值电流限制参数,确保变频器在电机启动、加速和减速过程中的电流不超过额定值。
8.调整控制参数:根据实际场景的需求,对变频器的控制参数进行调整,以实现良好的运行效果。
9.故障排除:在调试过程中,如遇到电机无法启动、运行不稳定等故障,需要进行详细的排查和修复。
10.性能检测:调试完成后,对变频器进行性能检测,包括输出电压、频率、功率等参数的检测,以验证调试结果。
11.记录和保存参数:在调试完成后,需将调试过程中的参数记录下来,并保存在适合的位置,以备后续使用和维护。
以上是变频器调试的基本步骤,通过逐步调试控制参数,使变频器能够稳定工作,满足实际需求。
调试过程需要耐心和细心,同时还需具备一定的理论知识和实际操作经验。
在调试过程中,需要注意安全,遵守相关规定,确保人身和设备的安全。
怎么调试变频器的参数调试变频器的参数是一个相对复杂的过程,需要一定的电气功底和实际操作经验。
下面是一个简单的步骤介绍,希望能帮到你。
1.了解变频器的工作原理和基本参数:在开始调试之前,首先需要了解变频器的工作原理和基本参数,包括输入电源的电压和频率范围、输出电机的额定功率和电压等。
同时,还需要了解变频器的控制方式和调试方法。
2.安装变频器和接线:按照变频器的说明书和电气图纸,进行变频器的安装和接线。
确保变频器和电机之间的电气连接正确无误,同时注意接地和绝缘等安全性问题。
3.变频器的基本参数设置:连接好电源后,将变频器上的参数开关置于“运行中”或“手自动转换”位置,然后按照变频器的说明书,依次设置变频器的基本参数,包括输入输出电压、频率范围、电机类型(如三相异步电机)、过载保护设定值等。
4.根据实际工况调试变频器:根据实际工况的需求,逐步调试变频器的参数。
例如,调整输出频率范围、起动和停止时间、变频器的加减速时间等参数。
需要根据具体情况进行调试,并进行适当的测试和观察,确保变频器的运行状态符合预期。
5.检查变频器的性能和保护功能:在调试过程中,还需要检查变频器的性能和保护功能是否正常。
例如,检查变频器的输出电压和频率是否稳定、检查变频器的电流和温度是否在合理范围内等。
如有异常,需要进一步调试和排除故障。
6.调试参数的记录和保存:在调试过程中,需要记录和保存调试的参数值,以备将来的维护和调试。
可以建立一个参数表格,记录每次的调试结果和参数设置,以备需要时进行参考和对比。
需要注意的是,由于每个变频器的品牌和型号不同,调试步骤和方法可能会有所差别。
因此,在调试变频器之前,还应该仔细阅读和理解变频器的说明书和技术资料,确保按照厂家的要求进行操作。
总之,调试变频器的参数是一个需要一定经验和专业知识的过程。
如果你对电气知识和变频器的操作不太熟悉,建议向专业的电气人员寻求帮助和指导。
变频器调试的基本步骤-变频器的通用调试方法一、变频器的空载通电验1.将变频器的接地端子接地。
2.将变频器的电源输入端子经过漏电保护开关接到电源上。
3.检查变频器显示窗的出厂显示是否正常如果不正确应复位否则要求退换。
4.熟悉变频器的操作键。
一般的变频器均有运行(RUN) 、停止(STOP) 、编程(PROG) 、数据 P 确认 (DATAPENTER) 、增加(UP、▲) 、减少(DOWN、') 等 6 个键不同变频器操作键的定义基本相同。
此外有的变频器还有监视(MONITORPDISPLAY) 、复位(RESET) 、寸动(JOG) 、移位(SHIFT) 等功能键。
二、变频器带电机空载运行1.设置电机的功率、极数要综合考虑变频器的工作电流。
2.设定变频器的最大输出频率、基频、设置转矩特性。
VPf 类型的选择包括最高频率、基本频率和转矩类型等项目。
最高频率是变频器—电动机系统可以运行的最高频率由于变频器自身的最高频率可能较高当电动机容许的最高频率低于变频器的最高频率时应按电动机及其负载的要求进行设定。
基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线应按电动机的额定电压进行设定。
转矩类型指的是负载是恒转矩负载还是变转矩负载。
用户根据变频器使用说明书中的VPf 类型图和负载特点选择其中的一种类型。
通用变频器均备有多条VPf 曲线供用户选择用户在使用时应根据负载的性质选择合适的VPf 曲线。
如果是风机和泵类负载要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。
为了改善变频器启动时的低速性能使电机输出的转矩能满足生产负载启动的要求要调整启动转矩。
在异步电机变频调速系统中转矩的控制较复杂。
在低频段由于电阻、漏电抗的影响不容忽略若仍保持VPf 为常数则磁通将减小进而减小了电机的输出转矩。
为此在低频段要对电压进行适当补偿以提升转矩。
一般变频器均由用户进行人工设定补偿。
日立 J300 变频器则为用户提供两种选择:自行设定和自动转矩提升。
变频器参数设置大全!(建议收藏)要知道变频器的参数如何设置,首先要明白变频器是什么东西,用它来做些什么活儿。
变频器是用来调整异步电机转速的一种电源装置,根据转速n=60f/p(1-s)这个公式,变频器本质是输出频率可调的电压源,通过改变电源频率来改变电机转速,而频率改变的同时,为了避免磁通饱和导致电机过热,还要跟着改变电压,也就是保持V/F 比值恒定,所以变频器的参数设置,都是围绕这个核心来进行的。
变频器的设定参数较多,每个参数均有一定的选择范围,使用中常常遇到因个别参数设置不当,导致变频器不能正常工作的现象,因此,必须对相关的参数进行正确的设定。
一控制方式即速度控制、转距控制、PID控制或其他方式。
采取控制方式后,一般要根据控制精度进行静态或动态辨识。
二最低运行频率即电机运行的最小转速,电机在低转速下运行时,其散热性能很差,电机长时间运行在低转速下,会导致电机烧毁。
而且低速时,其电缆中的电流也会增大,也会导致电缆发热。
三最高运行频率一般的变频器最大频率到60Hz,有的甚至到400Hz,高频率将使电机高速运转,这对普通电机来说,其轴承不能长时间的超额定转速运行,电机的转子是否能承受这样的离心力。
四载波频率载波频率设置的越高其高次谐波分量越大,这和电缆的长度,电机发热,电缆发热变频器发热等因素是密切相关的。
五电机参数变频器在参数中设定电机的功率、电流、电压、转速、最大频率,这些参数可以从电机铭牌中直接得到。
6、跳频:在某个频率点上,有可能会发生共振现象,特别在整个装置比较高时;在控制压缩机时,要避免压缩机的喘振点。
变频器两台或多台同步控制参数设置方法:1第一步准备变频器两台、导线两根、电源一个。
2第二步变频器接线,将两个变频器分别定义为主机和从机,主机485A端口接入从机485A端口中,主机485B端口接入从机485B端口中。
如果有第三台,可将第三台的485A和485B一样接入到主机的485A与485B端口中,如有更多以此类推。

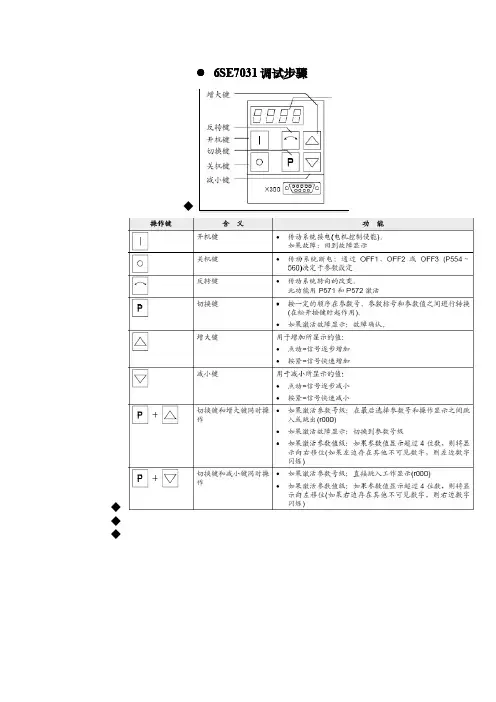

6SE7031调试步骤◆◆◆◆◆◆◆检查硬件连接,尤其要注意制动单元,制动电阻的连接是否正确,如连接错误有烧坏预充电单元的危险。
●上电,启动,面板显示到0009。
●优化设置:●选择系统参数菜单,按下列参数设置:没有出现的参数按默认值配置。
●P60=5选择系统参数●P68=0无输出滤波器●P71=380装置输入电压●P95=10异步电机●P100=3无测速机矢量控制●P101=电机额定电压●P102=电机额定电流●P103=0励磁电流自动计算●P104=功率因数●P107=电机额定频率●P108=电机额定转速●P113=1电机额定转矩Nm●P114=0、10----标准应用1---大扭矩、齿轮传动、大惯量系统●P115=1计算电机参数●P130=10无电机编码器●P352=最大频率(●P383=0解除电机发热监控●P452=100正向旋转时最大频率或速度%●P453=反向旋转时最大频率或速度%(当设定顺逆有效时,453为0;顺逆无效时,453位-100%)●P60=1返回参数菜单●P128=最大输出电流A●P462=8从静止加速到参考频率(P352)的时间●P463=0加速时间P462的单位●P464=8从参考频率(P352)减速到静止的时间●P465=0减速时间P462的单位●然后进行电机驱动器的优化●P115=2静态电机辨识,按P键出现“A078”报警,按启动键启动优化。
●P115=4空载测量,按P键出现“A080”报警,按启动键启动优化。
●P536=40_50动态性能百分比●P115=5调节器优化,按P键出现“A080”报警,按启动键启动优化。
●优化结束!●输入输出端子分配:按原理图端子分配●a电位计控制●P554.1=启动,长车,按原理图端子分配。
●P572.1=顺逆●P567.1=0●P573.1=0●P574.1=0●P590=0●P443=11●正、反点设定●(当设定顺逆有效时,点动频率448、449为正值;当设定顺逆无效时,反点频率449为负值)●P568.1=正点●P448.1=正点频率●P569.1=反点●P449.1=反点频率●B升降速控制●P554.1=启动,长车●P572.1=顺逆●P567.1=0●P573.1=0●P574.1=0●P590=0●U953.04=4设定扩展板有效●P573.1=5105升速●P574.1=5107降速●P443=58选择主给定的源●P433=11附加给定●P572.1=顺逆●P422=0电动电位计最低频率●正、反点设定(当设定顺逆有效时,点动频率448、449为正值;当顺逆无效时,反点频率499为负值)●P568.1=正点●P448.1=正点频率●P569.1=反点●P449.1=反点频率●c电流表设定●模拟输出端19、20脚连接电流表,将Switch S4改为2和3连接。
变频器调试和操作方法
1. 阅读用户手册:在开始调试之前,仔细阅读变频器的用户手册,了解其功能、参数设置和安全注意事项。
2. 安装和连接:将变频器正确安装在电机控制系统中,并按照手册连接电源、电机和控制信号。
3. 参数设置:根据具体应用需求,设置变频器的参数,如输入电压、输出频率、加速度、减速度等。
这些参数可以通过变频器的控制面板或软件进行设置。
4. 自动调整:许多变频器具有自动调整功能,可以根据电机的特性自动调整参数,以实现最佳性能。
可以尝试启用此功能。
5. 手动调整:如果自动调整不满足要求,可以进行手动调整。
根据实际情况,调整变频器的PID 参数、转矩补偿等,以优化电机的运行。
6. 运行测试:在完成参数设置后,进行运行测试,观察电机的启动、加速、减速和停止是否正常,以及输出频率是否符合要求。
7. 故障排除:如果在调试或操作过程中遇到故障,参考用户手册中的故障排除指南,检查连线、参数设置和传感器等,以解决问题。
8. 安全注意事项:在操作变频器时,务必遵守安全规定,如正确接地、避免触电等。
需要注意的是,具体的变频器调试和操作方法可能因品牌和型号而有所不同。
因此,在进行操作之前,请务必仔细阅读相关的用户手册和操作指南,并在必要时寻求专业人士的帮助。
变频器参数设置教学教程引言变频器是一种电力电子设备,用于调节交流电机的转速和转矩。
通过调整变频器的参数,可以实现精确地控制电机的运行状态。
本教程旨在向读者介绍变频器参数设置的基本知识和步骤。
第一节:变频器参数概述1.1 变频器参数的作用变频器的参数是用来调节其控制特性和工作模式的设置。
不同的参数设置可以实现不同的电机运行要求,如转速控制、力矩控制、过载能力等。
1.2 常见的变频器参数•频率设定:通过设置变频器的输出频率,控制电机的转速。
•加速时间和减速时间:控制电机的加速和减速过程的时间。
•转矩设定:调节电机输出的转矩大小。
•过载能力:设置电机的最大输出能力。
•调制方式:选择合适的调制方式,如六步、方波、正弦波等。
第二节:变频器参数设置步骤2.1 确定电机运行要求在设置变频器参数之前,需要先确定电机的运行要求,如所需转速范围、力矩要求等。
根据实际需求,合理设置变频器的参数。
2.2 进入参数设置界面打开变频器控制面板,并进入参数设置界面。
根据变频器型号的不同,可能需要输入密码来进入设置界面。
2.3 设置频率设定根据电机的转速要求,设置变频器的频率设定参数。
通常可以通过面板上的按键或旋钮进行设置。
确保输出频率在电机的运行范围内。
2.4 设置加速和减速时间根据需要,设置变频器的加速时间和减速时间。
这些参数可以控制电机的启动和停止过程的平滑性和速度。
2.5 调整转矩设定根据电机的力矩要求,调整变频器的转矩设定参数。
确保电机输出的转矩满足实际需要。
2.6 设置过载能力根据电机的负载要求,设置变频器的过载能力参数。
这可以保护电机在过载情况下的安全运行。
2.7 选择调制方式根据实际应用要求,选择适当的调制方式。
不同的调制方式会对电机的性能、效率和噪音产生不同的影响。
2.8 保存参数设置在完成上述参数设置之后,及时保存设置,以确保参数能够长期有效。
第三节:参数设置注意事项设置变频器参数时,需注意以下几点:•确保参数设置符合电机的规格和要求,避免过载或损坏电机。
变频器调试步骤和参数设置一、变频器调试步骤:1.确认设备安装位置:首先要确定变频器的安装位置,避免设备受到外部干扰和影响。
2.确认输入和输出电源:检查变频器的输入和输出电源是否正常连接,以确保电源稳定运行。
3.检查电源线和接线端子:检查电源线和接线端子是否连接正确,并紧固好。
4.检查外部开关和按钮:检查变频器外部的开关和按钮是否处于正常状态,如启动按钮、停止按钮等。
5.变频器上电:将变频器的电源打开,并检查变频器的指示灯是否正常亮起,确认变频器已经上电。
6.设置编码器参数:如果使用编码器进行闭环控制,需要设置编码器参数,包括输入电压、测量信号等。
7.设置电机参数:设置和校准电机的参数,包括电机类型、额定电流、额定功率、额定速度等。
8.设置PID控制参数:根据实际需求,设置PID控制器的参数,包括比例系数、积分时间和微分时间。
9.设置运行模式:根据需要选择运行模式,如定速运行、定时运行、定位运行等。
10.设置转矩控制参数:如果需要实现转矩控制,需要设置转矩控制参数,包括转矩上限、转矩下限等。
11.手动控制调试:通过手动控制方式,检查变频器的运行情况,如启动、停止、加速、减速等。
12.自动控制调试:通过自动控制方式,检查变频器的运行情况,如设定转速、转矩等。
13.参数优化调试:根据实际运行情况,不断调整变频器的参数,使变频器达到最佳运行状态。
14.检查输出状态:检查变频器的输出状态,如输出电流、输出电压、输出频率等。
15.记录参数设置:将变频器的参数设置记录下来,以备后续参考和调整。
二、变频器参数设置:1.电压等级:根据实际需求,选择变频器的电压等级,包括输入电压和输出电压。
2.频率范围:设置变频器的输出频率范围,根据实际需求进行调整。
3.过载能力:设置变频器的过载能力,即变频器能够承受的额定电流或功率。
4.起动时间:设置变频器的起动时间,即变频器从停止状态到额定转速所需的时间。
5.加速时间:设置变频器的加速时间,即变频器从停止状态到最大转速所需的时间。
变频器参数设置操纵规程之巴公井开创作一.二.变频器工作模式选择1.在待机状态下显示监视模式2.按MODE键进入频率设置模式3.在2状态按MODE键进入参数模式4.在3状态下按MODE键进入运行模式5.在4 状态下按MODE键进入帮忙模式6.在5 状态下按MODE键回到监视模式二.工作监视选择1.待机状态现在为频率监视4. 在3状态下按SET键进入报警监视5. 在4状态下按SET键进入频率监视三.频率设置1. 先选择频率设定模式2. 按向上\向下键增加\减小设置频率3. 按SET键写入设定频率。
屏幕闪烁冰出现字母F,设置成功四.参数设置1. 先选择参数设定模式2. 按SET键进入改变参数状态(此时用SET键可以改变参数数位)3.按向上\向下键增加\减小参数4. 按SET键显示参数的现在设定值5. 按向上\向下键增加\减小参数设定值6. 按SET 键1.5秒写入设定值,屏幕闪烁设定成功五.拷贝模式在工作中我们经常会遇到这样的情况,有一台变频器坏了买了新的却不知道原来变频的参数。
这种情况可以利用变频器的拷贝模式解决。
此模式可以用操纵面板把源变频器的参数直接复制到目标变频器中。
具体方法如下:1.源变频器通电开机,并选择参数设定模式2.按两次向下键,再按SET键进入参数读出准备期3.按SET键1.5秒读出参数,闪烁,显示读出成功4.源变频器停电。
启动目标变频器。
按1、2步进入参数读出准备期5.按向上建进入参数写入准备期6.按SET键1.5秒写入参数。
闪烁,写入成功7.按向上键进入参数校验准备期8.按SET键1.5秒,闪烁,校验参数。
若无错误提示则写入成功9.关闭目标变频器,更换新操纵面板。
六.变频器主要参数介绍1. 上限频率(Pr。
1)限制变频器输出频率上限值,出厂设定为120Hz2. 下限频率(Pr。
2)限制变频器输出频率下限值,只要启动信号为ON,频率达到下限值就启动电机3. 加减速时间设定Pr。
7加速时间 Pr。
变频器调试笔记
笔者于年后换了家工作单位,有机会跟踪学习了一条汽车生产线总装车间设备的安装调试。
其中有几个典型的变频器调试案例,笔者整理整理笔记,来和大家分享一下。
案例一:
问题描述:
从底盘线转往综合线的空中EMS的一个小车,在空载时,前进后退均正常。
小车的前进后退是由2个同型号的变频器(型号为SINAMICS V20)驱动2个同型号的电机来实现的。
2个电机同时正转时,小车前进;同时反转时,小车后退。
但是当小车吊起汽车底盘时,按前进按钮,小车无法前进。
此时观察发现,控制小车前进的变频器在前进启动过程中报故障,代码为F1。
经查变频器操作说明书,代码F1为过电流。
处理方法:
1、考虑到是不是变频器中电机额定电流参数(代码P0305)设置不当?
根据驱动电机铭牌(额定功率:0.55KW,额定电压:400V,额定电流:
1.63A),重新输入变频器中关于电机的参数项。
2、考虑到是不是变频器从停车状态加速到运行频率的时间太短,从而导致过电流?
将参数斜坡上升时间(代码为P1120),在原有基础上加大3秒。
3、考虑到是不是小车挂上汽车底盘后,负载很重,启动惯性大?将参数启动提升(代码为P1312),在原有基础上加大10%。
通过上述操作,再次试机,小车前进后退正常。
变频器调试和操作方法变频器是一种能够调节电动机的运行频率和电压的电力变换装置。
它可以实现电动机的无级调速,适用于各种自动化控制系统。
本文将从变频器的调试和操作方法两个方面进行详细介绍。
一、变频器的调试方法1. 保证电气连接:在对变频器进行调试之前,需要确保电气连接正确无误。
检查各个电缆连接是否紧固可靠,接线是否正确,防止电气故障导致变频器无法正常工作。
2. 设置基本参数:通过变频器的人机界面设置基本参数。
首先,设置运行频率范围,包括最低频率和最高频率;然后设置运行电压范围,通常为变频器的额定电压范围;最后,设置变频器的额定电流和功率。
3. 调节PID参数:PID参数是控制变频器的关键,它直接影响变频器的性能。
通常会通过试运行的方式调节PID参数,根据实际的运行效果进行调整,以达到最佳的控制效果。
4. 检查保护功能:变频器通常具有多种保护功能,如过流保护、过载保护、过热保护等。
在调试过程中,需要检查这些保护功能是否正常工作,以确保电动机的安全运行。
5. 进行试运行:完成以上步骤后,可以进行试运行。
通过改变运行频率和电压,观察电动机的运行状态,检查是否存在异常情况。
同时,可以通过调节PID参数,进一步优化控制效果。
二、变频器的操作方法1. 开关机操作:变频器的开关机操作通常是通过变频器的面板按钮进行。
按下开关按钮,变频器开始工作;再次按下开关按钮,变频器停止工作。
在操作过程中,需要注意遵守操作规程,以免发生意外。
2. 调节运行频率和电压:变频器的主要功能是调节电动机的运行频率和电压。
可以通过变频器的人机界面进行调节,或者使用外部信号进行调节。
在调节过程中,需要根据实际需要进行合理的设置。
3. 监测运行状态:变频器通常具有故障报警功能,可以通过变频器面板上的指示灯或者人机界面上的显示来监测电动机的运行状态。
如果出现故障,需要及时排除故障,以确保设备的安全运行。
4. 进行故障诊断:如果电动机发生故障,可以通过变频器的故障诊断功能进行故障排查。
变频器调试笔记
要求:
变频器型号:6SE7031-0EE60输出额定电流为92A.
制动单元:6SE7028-0EA87-2DA0
制动电阻:6SE7028-0ES87-2DC0
功能:主轴要求具有正转。
反转。
正点。
反点。
模拟给定(AI1=±10V)
步骤:
首先:P60=5 选择“系统参数”菜单
P71=380V 装置输入电压V
P100=3 无测速机的速度控制(F控制)
P101=380V 电机额定电压V
P102= 75.6A 电机额定电流A
P107=50Hz 电机额定频率Hz
P109=3 电机极对数(自动计算)
P115=1 计算电机数据
P352=200Hz 最大频率
P383=0 电机发热时间常数S(<100S!去除监控
P452=100 正向旋转时最大频率或速度%
P453=—100 反向旋转时最大频率或速度%
P60=1 回到参数菜单(以上参数设置不合理将导致
故障,错误的设定参数被写入r949
P462=10秒从静止加速到最大频率(P352)的时间
P464=10秒从最大频率(P352)减速到静止的时间
P465=0 减速时间单位:秒
装置优化:P115=2 计算电机模型“静止状态电机辩识”
P115=4 计算电机模型“空载测量”
P115=5 计算电机模型“调节器优化”
以上优化在参数设置完后20秒内变频器必须启
动(PU板上的I按钮);全部优化完后,等待,
直至变频器断电。
工作状态为“开机准备”009。
端子设定:
P368=1 PMU板和端子板控制有效
P443=11 模拟给定(电位器控制)
P554=22(端子9)启动
P568=18(端子7)正点
P569=20(端子8)反点
P448= 5 正点给定频率
P449= -5 反点给定频率
同时设定:P571=1 (FWD speed)
P572=1 (REV speed)
自动方式时应考虑以下方面:
1.参数P32100:轴运动方向
2.参数P32110:位置反馈的极行
3.主轴电机的接线顺序
综上所述变频器调试完成!!!
主轴控制为升降速控制时做以下设定:自动P429=11
手/自P430
升速P431= (扩展板上端子开关量连接器)
降速P432= (扩展板上端子开关量连接器)
P421=100
升速P573=5105 (端子43脚)
降速P574=5107 (端子44脚)
P590=0
扩展板EB1有效U593<20
端子43~46有效U593。
4
端子50~54有效U593。
6。
