实验一 网线制作

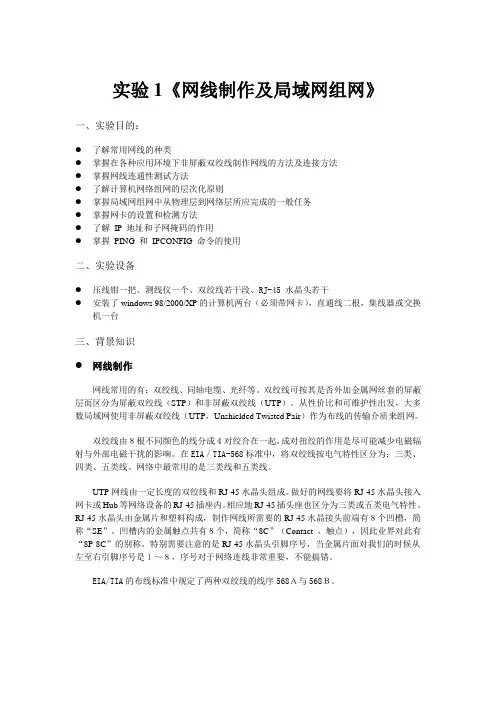

实验1《网线制作及局域网组网》一、实验目的：●了解常用网线的种类●掌握在各种应用环境下非屏蔽双绞线制作网线的方法及连接方法●掌握网线连通性测试方法●了解计算机网络组网的层次化原则●掌握局域网组网中从物理层到网络层所应完成的一般任务●掌握网卡的设置和检测方法●了解IP 地址和子网掩码的作用●掌握PING 和IPCONFIG 命令的使用二、实验设备●压线钳一把、测线仪一个、双绞线若干段、RJ-45 水晶头若干●安装了windows 98/2000/XP的计算机两台（必须带网卡），直通线二根，集线器或交换机一台三、背景知识●网线制作网线常用的有：双绞线、同轴电缆、光纤等。

双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP，Unshielded Twisted Pair）作为布线的传输介质来组网。

双绞线由８根不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

在EIA／TIA-568标准中，将双绞线按电气特性区分为：三类、四类、五类线。

网络中最常用的是三类线和五类线。

UTP网线由一定长度的双绞线和RJ-45水晶头组成。

做好的网线要将RJ-45水晶头接入网卡或Hub等网络设备的RJ-45插座内。

相应地RJ-45插头座也区分为三类或五类电气特性。

RJ-45水晶头由金属片和塑料构成，制作网线所需要的RJ-45水晶接头前端有８个凹槽，简称“SE”。

凹槽内的金属触点共有８个，简称“8C”（Contact ，触点），因此业界对此有“8P-8C”的别称。

特别需要注意的是RJ-45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是１～８，序号对于网络连线非常重要，不能搞错。

EIA/TIA的布线标准中规定了两种双绞线的线序568Ａ与568Ｂ。

（1） EIA/TIA 568A 标准：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕（从左起）（2） EIA/TIA 568B 标准：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕（从左起）网线制作方法有两种：（1）直连线：双绞线两边都按照EIAT/TIA 568B 标准连接水晶头。

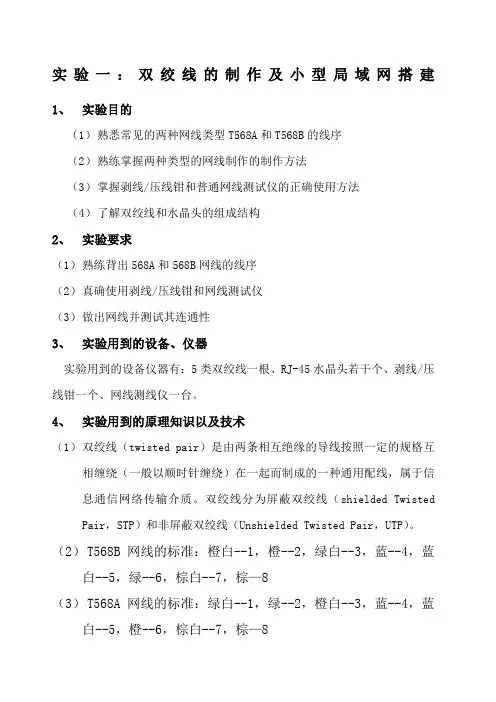

实验一：双绞线的制作及小型局域网搭建1、实验目的（1）熟悉常见的两种网线类型T568A和T568B的线序（2）熟练掌握两种类型的网线制作的制作方法（3）掌握剥线/压线钳和普通网线测试仪的正确使用方法（4）了解双绞线和水晶头的组成结构2、实验要求（1）熟练背出568A和568B网线的线序（2）真确使用剥线/压线钳和网线测试仪（3）做出网线并测试其连通性3、实验用到的设备、仪器实验用到的设备仪器有：5类双绞线一根、RJ-45水晶头若干个、剥线/压线钳一个、网线测线仪一台。

4、实验用到的原理知识以及技术（1）双绞线（twisted pair）是由两条相互绝缘的导线按照一定的规格互相缠绕（一般以顺时针缠绕）在一起而制成的一种通用配线，属于信息通信网络传输介质。

双绞线分为屏蔽双绞线（shielded Twisted Pair，STP）和非屏蔽双绞线（Unshielded Twisted Pair，UTP）。

（2）T568B网线的标准：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕—8（3）T568A网线的标准：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕—85、实验步骤（1）选线选取一根长约0.6米的5类双绞线（2）剥线利用双绞线剥线/压线钳（也可以使用专用的剥线钳、剥线器及其他工具）将双绞线的外皮剥去2-3厘米。

如下图所示：（3）排线按照EIA/TIA-568A 或EIA/TIA-568B标准将各个线排好（4）剪线左手握紧排好的线然后右手用剥线/压线钳将线尽量剪齐一点，线留在外面的距离不宜过长，一般在1.2厘米到1.4厘米之间，这样有利于打线。

（5）插线把剪齐后的线弄整齐然后插入水晶头的后端（6）压线将水晶头放入剥线/压线钳与水晶头相对那个口中挤压（7）做另一个头重复以上5个步骤做好网线的另一头（8）测试网线的连通性将做好的网线的插入测线仪，打开开关如果两边8个指示灯都是同步亮的，则说明连通性良好，网线做成功了；如果那个等不亮则说明那根线出错了。

实验一网线的制作与连接一、实验目的1.掌握双绞线的接头制作方法2.掌握双绞线的连接方式3.掌握双绞线制作工具的使用二、4.掌握双绞线测试工具的使用三、实验内容1.使用EIA/TIA 568B 标准制作一根1米左右的直通双绞线, 并测试其连通性。

四、2、制作一根1米左右的交叉双绞线, 并测试其连通性。

五、实验步骤（1）用剥线钳剥去双绞线端头的外皮大概2-4cm。

（2）按照T568B的线序标准对内芯进行排序。

（3）用RJ45压线工具将排完序的内芯一次性剪平整, 且剩余裸芯15mm到30mm之间；（4）将双绞线插入水晶头中, 用劲往里推。

（注意RJ45接头方向, 线要插到底）；（5）用压线钳压紧。

（6）用同样的办法做另一端水晶头。

六、实验结果直通双绞线和交叉双绞线制作好后, 经过线缆测试仪测试, 每一根线都是连通的, 说明网线制作成功, 可以正常使用。

七、思考题为什么剩余裸芯不能太短也不能太长？答：剩余裸芯太短则不能接进水晶接头, 太长就会过多的暴露在保护套之外, 容易断掉。

一般分别在什么场合下使用直连线和交叉线, 用交叉线时PC该如何设置IP？答: 使用直连线的场合: 将交换机或HUB与路由器连接或者计算机（包括服务器和工作站）与交换机或HUB连接。

1、使用交叉线的场合: 交换机与交换机之间通过UPLINKS口连接；HUB与交换机连接；HUB与HUB之间连接；两台PC网卡与网卡之间的连接直接相连；路由器接口与其它路由器接口的连接；Ethernet接口的ADSL Modem连接到PC机的网卡接口；ADSL MODEM连接PC机的网卡的连接；2、讨论制作过程中哪些容易导致网线不通或者不稳定的因素。

答: 接线没有按照规定的次序摆放, 线与水晶接头的方向相反, 线没有剪整齐等。

3、查资料列出双绞线的分类标准和目前的市场价格（每100米）。

答: 根据有无屏蔽层, 双绞线分为屏蔽双绞线与非屏蔽双绞线。

根据电气性能, 双绞线常见的有三类线, 五类线和超五类线, 以及六类线, 前者线径细而后者线径粗, 具体型号如下:1）一类线（CAT1）: 线缆最高频率带宽是750kHZ, 用于报警系统, 或只适用于语音传输（一类标准主要用于八十年代初之前的电话线缆）, 不用于数据传输。

实验一网线的制作实验报告摘要：本实验旨在通过实际操作，了解网线的制作过程。

首先，我们学习了网线的基本原理和工作方式，然后了解了网线的组成结构。

接下来，我们学习了如何使用网线制作工具和材料，并进行了实际操作。

最后，我们测试了制作的网线的性能和稳定性，并对实验结果进行了分析和总结。

1.引言网线是计算机网络中的重要组成部分，用于连接设备和数据传输。

制作一根高质量的网线对于网络性能至关重要。

本实验旨在通过学习网线的制作和测试过程，了解网线的工作原理和制作技术。

2.实验材料和设备（1）网线钳：用于剥离和剪断电缆。

（2）网线压接钳：用于连接插头和电缆。

（3）UTP电缆：用于传输数据信号。

（4）RJ-45插头：用于连接电缆和设备。

（5）鼎鑫仪器：用于测试网线的性能和稳定性。

3.实验步骤（1）剥离电缆外套：使用网线钳轻轻切开电缆外套，并剥离出约2厘米的电缆芯线。

确保不剪断芯线。

（2）整理芯线：将芯线按照固定的顺序排列，如T568B规范，依次为：橙-橙白-绿-蓝白-蓝-绿白-棕-棕白。

（3）修剪芯线：使用网线钳修剪芯线，使其长度一致。

（4）插入插头：将芯线插入RJ-45插头中，确保芯线和插头的位置正确对齐。

（5）压接插头：使用网线压接钳压接插头，确保每个芯线都稳固地连接在插头上。

（6）重复以上步骤制作另一端的网线。

4.实验结果（1）制作的网线外观整齐、结构紧凑。

（2）使用鼎鑫仪器测试网线的性能和稳定性，结果显示无损失的信号传输。

5.结论经过实际操作，我们成功制作了一根高质量的网线。

本实验不仅使我们了解了网线的制作原理和技术，还加深了我们对网线的理解。

通过正确的制作和安装网线，我们可以保证网络的高性能和稳定性。

6.实验总结本实验通过实际操作，使我们对网线的制作过程有了更深入的了解。

通过正确的制作和安装网线，我们可以确保网络的高性能和稳定性。

然而，在实际应用中，我们还需要考虑其他因素，如电缆长度、接地和干扰等。

在今后的学习和工作中，我们将继续深入研究和学习网络技术，为网络的建设和维护做出贡献。

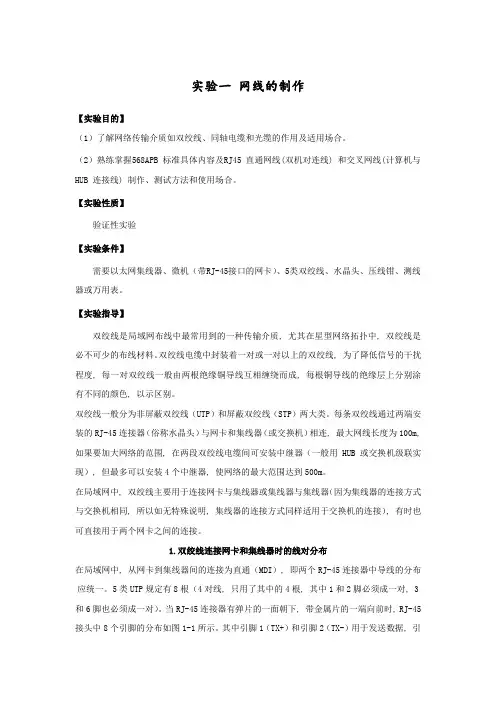

实验一网线的制作【实验目的】（1）了解网络传输介质如双绞线、同轴电缆和光缆的作用及适用场合。

（2）熟练掌握568APB 标准具体内容及RJ45 直通网线(双机对连线) 和交叉网线(计算机与HUB 连接线) 制作、测试方法和使用场合。

【实验性质】验证性实验【实验条件】需要以太网集线器、微机（带RJ-45接口的网卡）、5类双绞线、水晶头、压线钳、测线器或万用表。

【实验指导】双绞线是局域网布线中最常用到的一种传输介质, 尤其在星型网络拓扑中, 双绞线是必不可少的布线材料。

双绞线电缆中封装着一对或一对以上的双绞线, 为了降低信号的干扰程度, 每一对双绞线一般由两根绝缘铜导线互相缠绕而成, 每根铜导线的绝缘层上分别涂有不同的颜色, 以示区别。

双绞线一般分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两大类。

每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）与网卡和集线器（或交换机）相连, 最大网线长度为100m, 如果要加大网络的范围, 在两段双绞线电缆间可安装中继器（一般用HUB或交换机级联实现）, 但最多可以安装4个中继器, 使网络的最大范围达到500m。

在局域网中, 双绞线主要用于连接网卡与集线器或集线器与集线器（因为集线器的连接方式与交换机相同, 所以如无特殊说明, 集线器的连接方式同样适用于交换机的连接）, 有时也可直接用于两个网卡之间的连接。

1.双绞线连接网卡和集线器时的线对分布在局域网中, 从网卡到集线器间的连接为直通（MDI）, 即两个RJ-45连接器中导线的分布应统一。

5类UTP规定有8根（4对线, 只用了其中的4根, 其中1和2脚必须成一对, 3和6脚也必须成一对）。

当RJ-45连接器有弹片的一面朝下, 带金属片的一端向前时, RJ-45接头中8个引脚的分布如图1-1所示。

其中引脚1（TX+）和引脚2（TX-）用于发送数据, 引脚3（RX+）和引脚6（RX-）用于接收数据, 即一对用于发送数据, 一对用于接收数据。

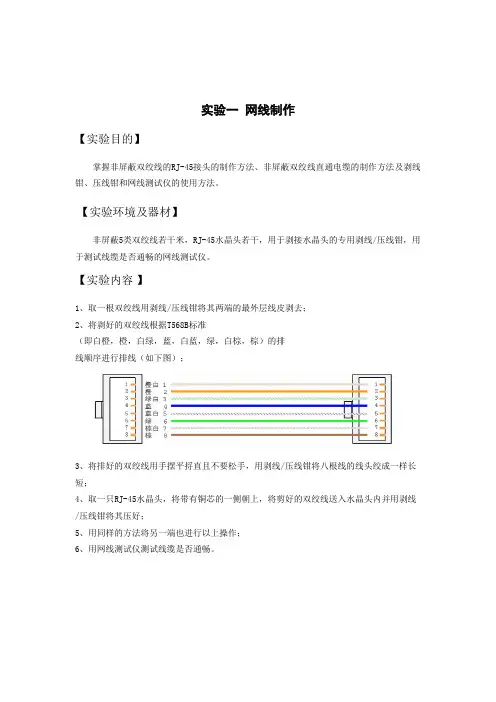

实验一 网线制作
【实验目的】
掌握非屏蔽双绞线的RJ-45接头的制作方法、非屏蔽双绞线直通电缆的制作方法及剥线钳、压线钳和网线测试仪的使用方法。

【实验环境及器材】
非屏蔽5类双绞线若干米，RJ-45水晶头若干，用于剥接水晶头的专用剥线/压线钳，用于测试线缆是否通畅的网线测试仪。

【实验内容】
1、取一根双绞线用剥线/压线钳将其两端的最外层线皮剥去；
2、将剥好的双绞线根据T568B标准
（即白橙，橙，白绿，蓝，白蓝，绿，白棕，棕）的排
线顺序进行排线（如下图）；
3、将排好的双绞线用手摆平捋直且不要松手，用剥线/压线钳将八根线的线头绞成一样长短；
4、取一只RJ-45水晶头，将带有铜芯的一侧朝上，将剪好的双绞线送入水晶头内并用剥线 /压线钳将其压好；
5、用同样的方法将另一端也进行以上操作；
6、用网线测试仪测试线缆是否通畅。

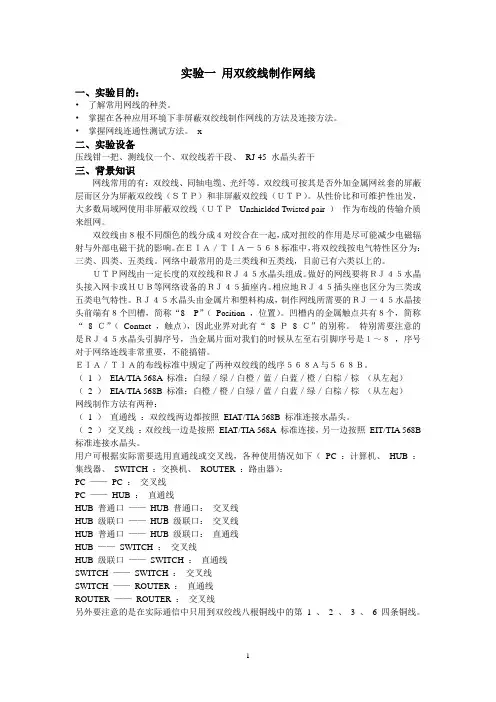

实验一用双绞线制作网线一、实验目的：•了解常用网线的种类。

•掌握在各种应用环境下非屏蔽双绞线制作网线的方法及连接方法。

•掌握网线连通性测试方法。

x二、实验设备压线钳一把、测线仪一个、双绞线若干段、RJ-45 水晶头若干三、背景知识网线常用的有：双绞线、同轴电缆、光纤等。

双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（ＳＴＰ）和非屏蔽双绞线（ＵＴＰ）。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（ＵＴＰ-Unshielded Twisted pair ）作为布线的传输介质来组网。

双绞线由８根不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

在ＥＩＡ／ＴＩＡ－５６８标准中，将双绞线按电气特性区分为：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上的。

ＵＴＰ网线由一定长度的双绞线和ＲＪ４５水晶头组成。

做好的网线要将ＲＪ４５水晶头接入网卡或ＨＵＢ等网络设备的ＲＪ４５插座内。

相应地ＲＪ４５插头座也区分为三类或五类电气特性。

ＲＪ４５水晶头由金属片和塑料构成，制作网线所需要的ＲＪ一４５水晶接头前端有８个凹槽，简称“8 P”（Position ，位置）。

凹槽内的金属触点共有８个，简称“8 Ｃ”（Contact ，触点），因此业界对此有“8 Ｐ8 Ｃ”的别称。

特别需要注意的是ＲＪ４５水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是１～８，序号对于网络连线非常重要，不能搞错。

ＥＩＡ／ＴＩＡ的布线标准中规定了两种双绞线的线序５６８Ａ与５６８Ｂ。

（1 ）EIA/TIA 568A 标准：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕（从左起）（2 ）EIA/TIA 568B 标准：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕（从左起）网线制作方法有两种：（1 ）直通线：双绞线两边都按照EIAT/TIA 568B 标准连接水晶头。

（2 ）交叉线：双绞线一边是按照EIAT/TIA 568A 标准连接，另一边按照EIT/TIA 568B 标准连接水晶头。

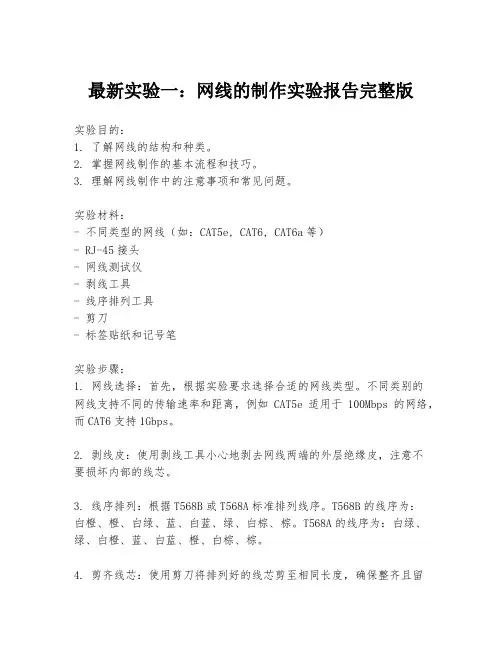

最新实验一：网线的制作实验报告完整版实验目的：1. 了解网线的结构和种类。

2. 掌握网线制作的基本流程和技巧。

3. 理解网线制作中的注意事项和常见问题。

实验材料：- 不同类型的网线（如：CAT5e, CAT6, CAT6a等）- RJ-45接头- 网线测试仪- 剥线工具- 线序排列工具- 剪刀- 标签贴纸和记号笔实验步骤：1. 网线选择：首先，根据实验要求选择合适的网线类型。

不同类别的网线支持不同的传输速率和距离，例如CAT5e适用于100Mbps的网络，而CAT6支持1Gbps。

2. 剥线皮：使用剥线工具小心地剥去网线两端的外层绝缘皮，注意不要损坏内部的线芯。

3. 线序排列：根据T568B或T568A标准排列线序。

T568B的线序为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

T568A的线序为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

4. 剪齐线芯：使用剪刀将排列好的线芯剪至相同长度，确保整齐且留有足够的长度进行接头的插入。

5. 插入接头：将整理好的线芯插入RJ-45接头中，确保每根线芯都到达接头的顶部。

6. 压接接头：使用压接工具将接头紧密地压在网线上，确保连接牢固。

7. 测试网线：使用网线测试仪对制作的网线进行连通性测试，检查是否有错误或短路的情况。

8. 标记网线：使用标签贴纸和记号笔在网线两端标记线序和长度，便于日后的识别和管理。

实验结果：- 成功制作了符合标准的网线，并通过了连通性测试。

- 记录了制作过程中遇到的问题及解决方案。

实验结论：通过本次实验，我们了解了网线的基本知识，掌握了网线制作的技能，并认识到了在实际操作中需要注意的细节。

这对于理解网络硬件的工作原理和进行日常的网络维护具有重要意义。

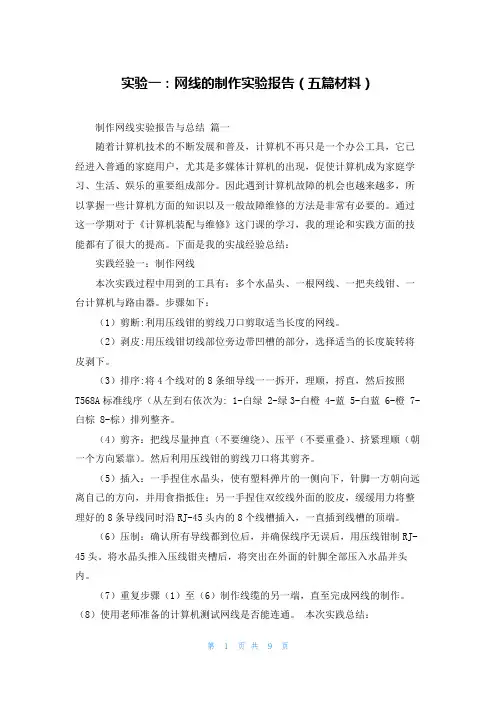

实验一：网线的制作实验报告（五篇材料）制作网线实验报告与总结篇一随着计算机技术的不断发展和普及，计算机不再只是一个办公工具，它已经进入普通的家庭用户，尤其是多媒体计算机的出现，促使计算机成为家庭学习、生活、娱乐的重要组成部分。

因此遇到计算机故障的机会也越来越多，所以掌握一些计算机方面的知识以及一般故障维修的方法是非常有必要的。

通过这一学期对于《计算机装配与维修》这门课的学习，我的理论和实践方面的技能都有了很大的提高。

下面是我的实战经验总结：实践经验一：制作网线本次实践过程中用到的工具有：多个水晶头、一根网线、一把夹线钳、一台计算机与路由器。

步骤如下：（1）剪断:利用压线钳的剪线刀口剪取适当长度的网线。

（2）剥皮:用压线钳切线部位旁边带凹槽的部分，选择适当的长度旋转将皮剥下。

（3）排序:将4个线对的8条细导线一一拆开，理顺，捋直，然后按照T568A标准线序（从左到右依次为: 1-白绿 2-绿3-白橙 4-蓝 5-白蓝 6-橙 7-白棕 8-棕）排列整齐。

（4）剪齐：把线尽量抻直（不要缠绕）、压平（不要重叠）、挤紧理顺（朝一个方向紧靠）。

然后利用压线钳的剪线刀口将其剪齐。

（5）插入：一手捏住水晶头，使有塑料弹片的一侧向下，针脚一方朝向远离自己的方向，并用食指抵住；另一手捏住双绞线外面的胶皮，缓缓用力将整理好的8条导线同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端。

（6）压制：确认所有导线都到位后，并确保线序无误后，用压线钳制RJ-45头。

将水晶头推入压线钳夹槽后，将突出在外面的针脚全部压入水晶并头内。

（7）重复步骤（1）至（6）制作线缆的另一端，直至完成网线的制作。

（8）使用老师准备的计算机测试网线是否能连通。

本次实践总结：总的来说，这次实践过程并不顺利，但是真正学到了网线的制作过程。

第一次制作的网线并不能连通，我仔细观察了自己制作的网线，发现两端的线序并没有错，但是有一端的线缆在插入水晶头时，插反了方向。

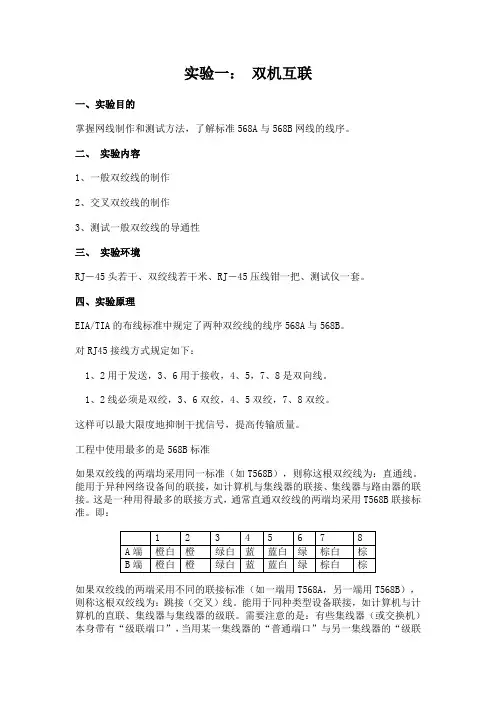

实验一：双机互联一、实验目的掌握网线制作和测试方法，了解标准568A与568B网线的线序。

二、实验内容1、一般双绞线的制作2、交叉双绞线的制作3、测试一般双绞线的导通性三、实验环境RJ－45头若干、双绞线若干米、RJ－45压线钳一把、测试仪一套。

四、实验原理EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

对RJ45接线方式规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

这样可以最大限度地抑制干扰信号，提高传输质量。

工程中使用最多的是568B标准如果双绞线的两端均采用同一标准（如T568B），则称这根双绞线为：直通线。

能用于异种网络设备间的联接，如计算机与集线器的联接、集线器与路由器的联接。

这是一种用得最多的联接方式，通常直通双绞线的两端均采用T568B联接标准。

即：如果双绞线的两端采用不同的联接标准（如一端用T568A，另一端用T568B），则称这根双绞线为：跳接（交叉）线。

能用于同种类型设备联接，如计算机与计算机的直联、集线器与集线器的级联。

需要注意的是：有些集线器（或交换机）本身带有“级联端口”，当用某一集线器的“普通端口”与另一集线器的“级联端口”相联时，因“级联端口”内部已经做了“跳接”处理，所以这时只能用“直通”双绞线来完成其联接。

五、实验步骤（1）将双绞线从头部开始将外部套层去掉20mm左右，并将8根导线理直；（2）确定是直连线还是跨接线式，然后按照对应关系将绞线中的线色按顺序排列，不要有差错；直通式UTP电缆交叉UTP电缆：（3）将非屏蔽5类双绞线的RJ－45接头点处切齐，并且使裸露部分保持在12mm 左右；（4）将双绞线整齐的插入到RJ－45接头中；将水晶头有弹片一侧向下；用力将排好的线（白橙线在最下方）平行插入水晶头内的线槽中；确保八条导线顶端应插入线槽顶端（5）用RJ－45压线钳压实即可；将水晶头放入压线钳夹槽中，用力捏几下压线钳，压紧线头。

网线制作的实验心得5篇网线，一般由金属或玻璃制成，它可以用来在网络内传递信息。

常用的网络电缆有三种：双绞线、同轴电缆和光纤电缆(光纤)。

双绞线是由许多对线组成的数据传输线。

它的特点是价格便宜，所以被广泛应用。

双绞线是用来和RJ45水晶头相连的，有STP和UTP两种，常用的是UTP .下面是带来的有关网线制作的实验心得，希望大家喜欢网线制作的实验心得1实验一：网线的制作(1)制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为 12345678 如下:(2)100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

根据网线两端水晶头做法是否相同，有两种网线接法。

非屏蔽双绞线,四对，弄直线序：通用T568B标准：另一端也用T568B标准时称为直通线(2)链接相同设备时，用交叉线1和3 2和6对换即T568A标准网线制作的实验心得2一、实验目的：(1)学会两种双绞线制作方法;(2)掌握剥线/压线钳和普通网线测试仪的使用方法;(3)了解双绞线和水晶头的组成结构;(4)了解各网络设备之间网线连接的特点。

二、实验项目：(1)直通线的制作(2)交叉线制作三、实验准备1、相关知识的准备(1)RJ-45水晶头结构(2)做线工具剥线/压线钳(3)网线测试仪及使用方法(4)双绞线接线标准与接线方法2、实验所需材料及工具(1)若干米五类双绞线;(2)若干个RJ-45水晶头;(3)剥线压线钳一把;(4)普通网线测试仪一个。

四、实验步骤:1、选线选线也就是准确选择线缆的长度，至少0.6米，最多不超过100米。

2、剥线利用双绞线剥线/压线钳(或用专用剥线钳、剥线器及其他代用工具)将双绞线的外皮剥去2-3厘米。

3、排线按照EIA/TIA568A或EIA/TIA568B标准排列芯线。

信息科学技术学院实验报告课程名称计算机网络班级实验名称实验1网线制作教导教师姓名陈航学号日期2017年10月08日一、实验目的1.区分T568B与T568A两种网线线序2.通过制作直通双绞线与交叉双绞线，掌握两种双绞线的制作标准二、实验设备与环境1.长网线一条2.RJ-45接头若干3.压线钳一个4.网路测试仪一个三、实验内容、程序清单及运行结果实验内容制作实验器材说明：直通线：两头都是T568A标准交叉线：一头是T568A标准，一头是T568B标准T568A标准线序：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕T568B标准线序：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕（线序以RJ-45接头没有弹片一面从左到右按12345678的顺序进行颜色排列）制作流程：制作直通线（制作交叉线同理）1.剪线：选取合适的位置，用压线钳剪掉网线头（注意断线处距线头部大概为2cm）2.脱皮：将网线放在压线钳圆洞合适的位置，转一圈，脱掉一定长度网线的外胶皮3.解线：按照上述说明，从左到右排好序号，用拇指摊平捋直网线（注意解线的手法，右手捏住断线处，左手捋好摆放顺序）4.剪线：网线脱掉胶皮的部分的最佳长度略大于1cm，多余部分用压线钳剪平网线5.插线：.正视水晶头没有弹片的背面，对准插口将双绞线插进水晶头（注意需用力才能插到底）6.压线：用压线钳对准端口压紧7.测试：运用网络测试仪测试制作的直通线是否合格8.总结：得出结论，总结出现的问题及解决方案实验结论：1.直通线：网络测试仪的两排灯会按同数字对应亮2.交叉线：网路测试仪的一排等从1往8开始亮，另一排从8往1开始亮导致失败问题：1.将双绞线插入水晶头时，没对准插口，线序搞乱2.压线钳没有全部压紧水晶头的端口3.网线或者网路测试仪有问题经验总结：1.制作前可以参考成品，减少错误几率2.制作时每个环节都可能会出现问题3.制作失败后不要急于剪掉网线失败的一端，不要急于纠正错误，因为即使失败也能利用失败的资源为下一次制作减轻工作量4.总结出制作网线需要注意的“一准二紧”：a.线序要准b.插线要紧c.压线要紧问题猜想及尝试解答：1.直通线与交叉线的使用区别2.直通线的使用范围和交叉线的使用范围答：1）直通线运用在不同类型设备：网卡到交换机、网卡到ADSL modem、交换机到路由器等2）交叉线运用在相同设备：两台电脑的网卡，交换机与交换机、交换机与集线器等。

实验一：网线的制作实验报告实验一：双绞线的制作及小型局域网搭建1、实验目的（1）熟悉常见的两种网线类型T568A和T568B的线序（2）熟练掌握两种类型的网线制作的制作方法（3）掌握剥线/压线钳和普通网线测试仪的正确使用方法（4）了解双绞线和水晶头的组成结构2、实验要求（1）熟练背出568A和568B网线的线序（2）真确使用剥线/压线钳和网线测试仪（3）做出网线并测试其连通性3、实验用到的设备、仪器实验用到的设备仪器有：5类双绞线一根、RJ-45水晶头若干个、剥线/压线钳一个、网线测线仪一台。

4、实验用到的原理知识以及技术（1）双绞线（twisted pair）是由两条相互绝缘的导线按照一定的规格互相缠绕（一般以顺时针缠绕）在一起而制成的一种通用配线，属于信息通信网络传输介质。

双绞线分为屏蔽双绞线（shielded Twisted Pair，STP）和非屏蔽双绞线（Unshielded Twisted Pair，UTP）。

（2）T568B网线的标准：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕—8（3）T568A网线的标准：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕—85、实验步骤（1）选线选取一根长约0.6米的5类双绞线（2）剥线利用双绞线剥线/压线钳（也可以使用专用的剥线钳、剥线器及其他工具）将双绞线的外皮剥去2-3厘米。

如下图所示：（3）排线按照EIA/TIA-568A 或EIA/TIA-568B标准将各个线排好（4）剪线左手握紧排好的线然后右手用剥线/压线钳将线尽量剪齐一点，线留在外面的距离不宜过长，一般在1.2厘米到1.4厘米之间，这样有利于打线。

（5）插线把剪齐后的线弄整齐然后插入水晶头的后端（6）压线将水晶头放入剥线/压线钳与水晶头相对那个口中挤压（7）做另一个头重复以上5个步骤做好网线的另一头（8）测试网线的连通性将做好的网线的插入测线仪，打开开关如果两边8个指示灯都是同步亮的，则说明连通性良好，网线做成功了；如果那个等不亮则说明那根线出错了。

实验一网线制作与构建对等网地点：时间：年月日姓名：成绩：一、实验目的1. 学习双绞线网线制作方法，了解各网络设备之间网线连接的特点。

；2. 学习对等网的构建方法和使用方法。

二、实验环境非屏蔽双绞线，水晶头，压线钳，测线仪。

三、实验内容1. 制作直通式双绞线（按照附录的要求排列线序，制作直通双绞线）；2. 用双绞线把计算机连接到交换机（或集线器）上；3. 配置计算机：打开“本地连接”属性，检查是否有以下组件：Microsoft网络客户端、Microsoft网络的文件和打印机共享、Internet协议(TCP/IP)。

如果缺少哪个组件就安装哪个组件。

配置计算机的IP地址和子网掩码。

（提示：使用私有地址段192.168.0.1~192.168.0.254，子网掩码255.255.255.0，要保证各计算机的IP地址不能重复。

）设置计算机名和工作组名。

（提示：计算机名必须不同，工作组名应该相同；为方便识别，请把计算机名设置为你的名字，工作组名设置为 WORKGROUP。

）说明：如果计算机安装的是Windows XP操作系统，可通过运行“控制面板”中的“网络安装向导”完成以上配置。

4. 使用对等网：打开“网上邻居”→“查看工作组计算机”，应该能看到同组的其它计算机。

设置共享文件夹：在D盘中新建一个文件夹，名字为“共享”，把该文件夹的属性设置为共享，在其它计算机上验证其共享效果。

修改共享文件夹的访问权限和访问密码，在其它计算机上验证其效果。

（说明：有的操作系统不能设置访问密码。

）设置网络驱动器：把某个计算机设置成本机的网络驱动器，用“我的电脑”访问其中的共享内容。

验证完成后再删除该网络驱动器。

四、思考题：1. 双绞线有直通线和交叉线两种，把计算机连接到交换机（或集线器）上时应该用哪种线？把两台计算机进行双机互连时，应该用哪种线？把两台交换机（或集线器）级联时，应该用哪种线？2. 如果有两台计算机的工作组名设置的不同，在网上邻居中如何访问到它？3. 总结利用双绞线制作网线的要点。

实验一 网线制作和组建简单以太网一.实验目的1.掌握平行双绞线和交叉双绞线的制作方法（初级）2.掌握对等网和代理服务器网络的组建（初级）3.会用ipconfig和ping命令（初级）4.掌握网络中文件夹共享和打印机共享（初级）5.实现一线多机上网（高级）二.实验设备和环境1.5类双绞线 2*2米2.水晶头6个3.RJ-45压线钳 1把4.双绞线电缆测试工具(NS-468) 1台5.PC机 2台(安装了win2000或者win2003)6.带有RJ-45接口的网卡 2块7.集线器或者交换机 1台三.实验内容和步骤1.制作一根交叉双绞线2.用测试工具测试双绞线，注意分析测试结果3.把制作好的双绞线分别插入两台电脑的网卡4.用winipcfg命令查看自己的网络配置5.用ping命令测试网络是否连通6.共享资源，查看能否互相访问7.制作两根平行双绞线8.两根线分别一端与HUB(或者SWITCH)相连，另一端与PC机相连9.用ping命令测试网络是否连通10.查看能否互相访问11.把一台电脑设置成服务器，另一台设置成客户端，查看能否互相访问12.设置网络打印机四.基础知识1.双绞线的制作方法：直通线与交叉线的区别568A标准从左到右的线序是：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。

568B标准从左到右的线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

（568A、568B的区别：1和3交换，2和6交换）正线（直通线、平行线）：两端线序一样，都是采用568A标准。

反线（交叉线）：两端线序不一样，一端用568A标准，另一端用568B标准。

以下是各种设备的连接情况下，正线和反线的正确选择。

其中HUB代表集线器，SWITCH 代表交换机，ROUTER代表路由器： （一般情况：连接两端相同用交叉线，连接两端不同用平行线）PC-PC:反线PC-HUB:正线HUB-HUB普通口:反线HUB-HUB级连口-级连口：反线HUB-HUB普通口-级连口：正线HUB普通口-SWITCH:反线HUB级联口-SWITCH:正线SWITCH-SWITCH:反线SWITCH-ROUTER:正线ROUTER-ROUTER:反线100BaseT连接双绞线，以100Mb/S的EIA/TIA 568B作为标准规格。

冰之龙设计实验一网线的制作及测试专业：软件工程班级：09软工学号：1200911041XX 姓名：XXX实验日期：2010-09-21 实验地点：D201 指导老师：吴征远一、实验目的1．了解双绞线（直连线、交叉线）的制作标准。

2．掌握双绞线（直连线、交叉线）的制作过程及测试应用过程。

二、实验内容1．按照EIA/TIA 568B标准，制作网络直连线。

2. 按照EIA/TIA 568A标准，制作网络交叉线3. 网线（直连线及交叉线）的测试三、实验条件双绞线、水晶头（RJ-45接头）、保护套若干，压线钳若干，测线仪一个。

四、实验步骤1．按照EIA/TIA 568B标准，制作网络直连线。

步骤一：将双绞线从头部开始将外部套层去掉20mm左右，并将8根导线理直；步骤二：确定是直连线，然后按照对应关系将绞线中的线色按顺序排列，不要有差错；T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

步骤三：将非屏蔽5类双绞线的RJ－45接头点处切齐，并且使裸露部分保持在12mm左右；步骤四：将双绞线整齐的插入到RJ－45接头中；步骤五：用RJ－45压线钳压实即可；2．按照EIA/TIA 568A标准，制作网络交叉线步骤一：将双绞线从头部开始将外部套层去掉20mm左右，并将8根导线理直；步骤二：确定是交叉线，然后按照对应关系将绞线中的线色按顺序排列，不要有差错；T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

步骤三：将非屏蔽5类双绞线的RJ－45接头点处切齐，并且使裸露部分保持在12mm左右；步骤四：将双绞线整齐的插入到RJ－45接头中；步骤五：用RJ－45压线钳压实即可；制作过程可分为四步，简单归纳为“剥”、“理”、“查”、“压”四个字。

具体如下：步骤1：准备好超5类双绞线、RJ-45插头和一把专用的压线钳，如图1.3所示。

图1.3 步骤1步骤2：用压线钳的剥线刀口将5类双绞线的外保护套管划开（小心不要将里面的双绞线的绝缘层划破），刀口距5类双绞线的端头至少2厘米，如图1.4所示。
