汕头220kV苏南变电站工程竣工报告(终)

XXXX电解铝续建项目220KV开关站、动力变及10KV配电室土建、电气工程竣工验收监理工作汇报一、工程概况220KV 开关站、动力变及10KV配电室工程项目位于XXXXXX 电解铝厂区内，占地15873m²。

根据《电网污区分布图》二期220KV开关站属III级污秽区,按《高压电力设备外绝缘污秽等级》的要求,其户外最小公称爬电距离为25mm/KV(电力设备外绝缘爬电距离与系统最高电压之比)。

本变电站地处VI度地震基本烈度区,所有电器设备均按不低于此要求选择。

本工程监理范围主要包括:降压所内220KV开关站、220KV动力变和调压变及整流机组的电气、土建、消防系统线路保护(不含铝厂220KV动力变出线和调压变出线及以下保护)、220KV母线保护,故障录波屏装置及保护测试仪器,电力载波通信,系统通信,系统远动及电能计量系统。

220KV开关站建设规模：220KV整流变进线间隔6个；220KV动力变进线间隔2个(分别至XX500KV变电站,XX200KV变电站)；母联及母线PT 间隔1个；220KV母线分段间隔2个；220KV母线为双母线接线开关站建成后与一期220KV开关站形成双母线双分段接线。

零米以下设计采用独立杯口C20砼基础，零米以上构架柱为C40钢筋砼环形杆件，直径为400mm，构架横梁为镀锌角钢组合钢结构梁，构架顶标高为18m，避雷针标高为36m。

本工程由XX电力建设院负责设计，XX电建X公司负责施工。

10kv总配室由两台动力变基础和总配电室组成，抗震设防烈度为7度。

变压器基础为整体现浇C30防油钢筋砼基础，变压器之间用防火墙隔离，防火墙为框架结构，中间用红砖填充。

框架结构抗震等级为三级；基础砼为C20，垫层为C10素砼，钢筋φ、Φ分别表示HPB235和HRB335级钢；钢筋保护层基础底版40mm，柱30mm；框架填充墙采用Mu10砖，M5混合砂浆。

建筑面积1344M2。

本工程由铝镁设计院负责设计，由中国第X 冶金建筑工程公司负责施工。

220kV变电所竣工验收大纲目录1.概述 (1)2.土建工程验收内容 (2)2.1主控制室、配电装置室、继电器室、供水系统建筑、传达室 (2)2.2屋外配电装置建筑 (4)2.3辅助生产建筑 (6)2.4特殊构筑物 (7)2.5与所址相关的单项工程 (8)2.6土建重点验收内容 (9)3.电气一次验收内容 (10)3.1主变压器系统 (10)3.2220K V配电装置 (12)3.3110K V配电装置 (16)3.435K V配电装置 (18)3.510K V配电装置 (20)3.6无功补偿 (22)3.7所用电系统 (24)3.8全所电气照明 (27)3.9全所防雷及接地装置 (28)4.继电保护和安全自动装置、自动化及电气二次验收内容 (30)4.1继电保护和安全自动装置 (30)4.2自动化 (31)4.3电气二次 (33)5.通信验收大纲 (44)5.1光通信设备 (44)5.2光缆线路 (46)5.3通信电源系统 (47)5.4无线系统 (49)5.5电力线载波系统 (50)5.6机房环境 (51)1.概述为了进一步加强江苏省电力公司输变电工程全过程质量管理，全面提升工程建设和管理水平，建设“一强三优”的现代电力企业公司，省公司生产技术部下达了编制《220kV、500kV输变电工程竣工验收大纲》的任务。

输变电工程验收是工程建设与改造的一个重要组成部分，也是保障电网安全、优质和经济运行的一项重要基础工作。

本大纲为《220kV变电所竣工验收大纲》，目的是明确工程验收的项目，验收的依据以及验收的主要方法。

验收项目划分细度参照了《电力工业基本建设预算项目及费用性质划分办法》的“变电安装工程项目划分表”，并作了补充。

在编制大纲过程中主要依据了以下文件：（1）江苏省电力公司苏电生【2005】137号《关于委托编制输变电工程验收大纲的函》；（2）江苏省电力公司苏电生【2005】1331号《江苏省电力公司输变电工程验收管理办法（试行）》；（3）江苏省电力公司苏电计【2005】1107号《江苏省电力公司输变电工程建设监理工作管理办法（试行）》。

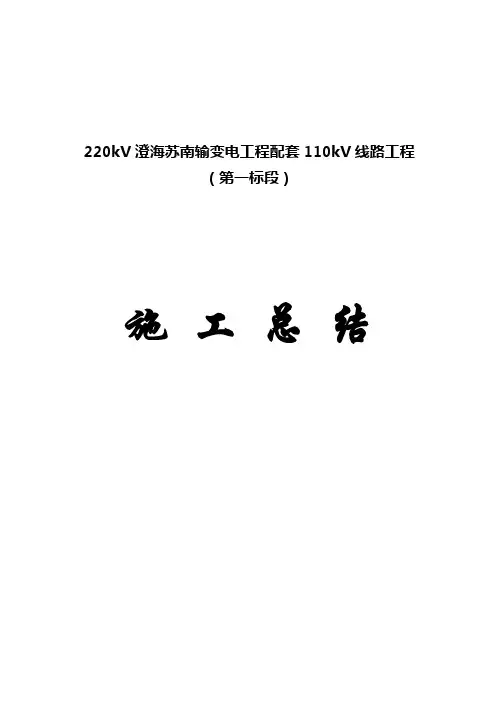

220kV澄海苏南输变电工程配套110kV线路工程（第一标段）施工总结临汾送变电工程公司2008年6月20日一、工程概况：1、工程建设地点：汕头市澄海区2、工程相关方：建设单位：广东省广电集团汕头供电分公司设计单位：东北电力设计院南方分院监理单位：广东创成电力工程监理有限公司汕头分公司施工单位：临汾送变电工程公司3、工程概况：1.110kV苏南至莲溪解口线路工程，属220kV澄海苏南输变电工程配套110kV线路工程（第一标段）的一个子工程，线路由220kV苏南站至110kV原莲溪解口点#27（#28）塔，新建线路采用同塔双回路;线路全长2.773（2.705+0.171）km,其中新建1.318（1.421）km,利用原线铁塔架线1.455km。

导线型号为LGJX-240/40、地线为LGJX-95/55和两根OPGW复合光缆；新建铁塔7基，其中直线塔2基，转角塔5基，基础为灌注桩基础；本线路工程包括工地运输、土石方工程、基础工程、杆塔工程、架线工程、附件安装工程等。

2.110kV苏樟线路工程，属220kV澄海苏南输变电工程配套110kV 线路工程（第一标段）的一个子工程，本工程新建3.442km（变更后）单回送电线路，导线型号为LGJX-240/40、避雷线型号为LGJX-95/55及OPGW复合光缆；新建单回铁塔12基，双回铁塔1基；基础为灌注桩基础和现浇板式混凝土基础；本线路工程包括工地运输、土石方工程、基础工程、杆塔工程、架线工程、附件安装工程等。

3.110kV程洋岗变电站扩建工程，属220kV澄海苏南输变电工程配套110kV线路工程（第一标段）的一个子工程，本110KV程洋岗变电站配套间隔工程包括一个线间隔的建筑、电气安装、调试。

二、工程进展情况：1.子工程110kV苏樟线路工程进展情况：本工程自2005年6月15日开工，于2008年6月20日竣工。

基础工程施工日期：2005年06月15日～2006年11月10日接地工程施工日期：2005年06月20日～2006年11月12日杆塔工程施工日期：2006年01月10日～2006年12月02日架线工程施工日期：2007年01月30日～2007年02月08日2.子工程110kV苏南至莲溪解口线路工程进展情况：本工程自2005年6月15日开工，于2007年02月08日竣工。

220kV 输电线路工程竣工验收方案山西科能电力工程建设监理有限公司二 0 一一年九月目录1. 验收依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32.验收资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.1监理单位提供⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.2施工单位提供⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43. 验收项目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 3.1隐蔽工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.2地面工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯94.重点抽查项目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 11 4.1隐蔽工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 4.2杆塔组立工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯114.3导线、地线（含 OPGW）架设及附件安装工程⋯⋯⋯⋯⋯⋯⋯⋯⋯125. 竣工试验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯121.验收依据1.1 验收依据序号标准文号标准名称1DL/T 782 －2001《110kV 及以上送电工程启动及竣工验收规程》2GB 50233－2005《110~500kV架空电力线路施工及验收规范》3DL/T 5168－2002《110kV~500kV架空电力线路施工质量及评定规程》4GB 175－1999《硅酸盐水泥、普通硅酸盐水泥》5JGJ 18 －2003《钢筋焊接及验收规程》6JGJ 52 －1992《普通混凝土用砂质量标准及检验方法》7JGJ 53 －1992《普通混凝土用碎石或卵石质量标准及检验方法》8JGJ 104－1997《建筑工程冬期施工规程》9GB 50119－2003《混凝土外加剂应用技术规范》10GB 50204－2002《混凝土结构工程施工质量验收规范》11GB 50169－92《电气装置安装工程接地装置施工及验收规范》12DL/T 621 －1997《交流电气装置的接地》DL/T 764.4 －2000《输电线路铁塔及电力金具紧固用冷镦热浸镀锌螺13栓与螺母》14DL/T 832 －2003《光纤复合架空地线》15GB/T 1179－1999 《圆线同心绞架空导线》16SDJ 226－1987《架空送电线路导线及避雷线液压施工工艺规程（试行）》17DL/T 766 －2003《光纤复合架空地线（ OPGW）》18GB 2314－1997《电力金具通用技术条件》19GB 1000.2－1998《高压线路针式瓷绝缘子》20GB 772《高压绝缘子瓷件技术条件》21GB 2315－2000《电力金具标称破坏载荷系列及连接型式尺寸》22JB 5892－1991《高压线路用有机复合绝缘子技术条件》23JB/T 9678 －1999《盘形悬式玻璃绝缘子玻璃件外观质量》24JB 9680－1999《高压架空线路绝缘地线用盘形悬式瓷绝缘子》25《国家电网公司十八项电网重大反事故措施（试行）》26《电力光纤通信工程验收规范》（征求意见稿）2.验收资料2.1 监理单位提供序号资料名称1监理规划2监理实施细则3会议纪要4施工单位报审资料5监理工作联系单、通知单6分部工程中间验收资料7隐蔽工程验收记录2.2 施工单位提供序号资料名称1施工技术组织措施和工程质量管理体系及实施细则2竣工图（草图）一套3有关施工中的合同、协议及来往函件4通道赔偿记录和协议书5原材料清单、出厂质量合格证明和试验报告6代用材料清单、设计及有关部门同意有关证明7施工原记录及工程中验收、检查记录8施工中对原材料抽查、试验报告和基础试块试验报告9基础施工中各项记录和验收清单10杆塔组立施工记录和验收清单11架线工程放紧线、连接、附件安装各项记录和验收清单12OPGW现场单盘测试结果和验收清单13线路对跨越物的垂直距离及对建筑物的水平距离测量记录和验收清单14接地体的埋设情况、电阻值的测试等记录和验收清单3.项目验收3.1 隐蔽工程3.1.1 接地装置检查项目及检查方法序号检查项目检查方法1接地体规格、数量核对图纸、施工记录、验收单2接地电阻值施工记录、验收单现场实测3接地体连接施工记录、验收单4接地体防腐现场检查5接地体敷设施工记录、验收单6接地体埋深及埋设长度施工记录、验收单7回填土施工记录、验收单，现场目测8接地引下线安装现场检查3.1.2现浇铁塔基础检查项目及检查方法序号检查项目检查方法1地脚螺栓、插入角钢与钢筋与设计图纸核对、施工记录验收单规格、数量2混凝土强度检查试块试验报告3底板断面尺寸 %施工记录、验收单4基础埋深 mm施工记录、验收单5立柱断面尺寸 %现场钢尺测量6钢筋保护层厚度 mm施工记录、验收单7混凝土表面质量施工记录、验收单、现场观察8整基基础中心位移 mm施工记录、验收单9整基基础扭转 ( ′)施工记录、验收单10回填土现场目测11同组地脚螺栓中心或插入角施工记录、验收单钢形心对立柱中心偏移 mm基础顶面或主角钢操平印记施工记录、验收单12间高差 mm13基础根开及对角线尺寸 %施工记录、验收单14保护帽现场观察3.1.3 灌注桩基础检查项目及检查方法序号检查项目检查方法1地脚螺栓及钢筋规格、数量与设计图纸核对2混凝土强度验收检查报告3桩深施工记录、验收单4桩体整体性按设计要求的方法检测报告5清孔施工记录6充盈系数施工记录7桩径、桩垂直度施工记录8连梁（承台）标高施工记录、验收单9桩顶清理施工记录、验收单10混凝土表面质量观察11桩钢筋保护层厚度 mm按设计要求的方法检测报告12连梁（承台）断面尺寸 %施工记录、验收单，现场观测13连梁（承台）钢筋保护层厚度 mm施工记录、验收单14整基基础中心位移 mm施工记录、验收单15整基基础扭转 ( ′)施工记录、验收单16同组地脚螺栓中心对立柱中心偏移 mm 施工记录、验收单17基础顶面间高差 mm施工记录、验收单18基础根开及对角线尺寸 %施工记录、验收单19保护帽现场观测3.1.4 岩石、掏挖基础检查项目及检查方法序号检查项目检查方法1地脚螺栓 ( 锚杆 ) 及钢筋规格、数量施工记录、验收单与设计图纸核对2土质、岩石性质设计认定，施工记录、验收单3混凝土强度检查试块试验报告4下口断面尺寸 %施工记录、验收单5基础埋深 mm施工记录、验收单6锚杆埋深 mm施工记录、验收单7锚杆孔径 mm施工记录、验收单8钢筋保护层厚度 mm施工记录、验收单9混凝土表面质量现场观察10立柱断面尺寸 %现场观测，施工记录、验收单11整基基础中心位移 mm施工记录、验收单12整基基础扭转 ( ′)施工记录、验收单13回填土现场目测14同组地脚螺栓中心对立柱中心偏移mm 施工记录、验收单15基础顶面间高差 mm施工记录、验收单16基础根开及对角线尺寸 %钢尺测量，施工记录、验收单17保护帽现场观察3.2 地面工程3.2.1 自立式铁塔组立检查项目及检查方法序号检查项目检查方法1部件规格、数量与设计图纸核对，施工记录、验收单2节点间主材弯曲弦线、钢尺测量，施工记录、验收单3转角、终端塔向受力反方向侧倾斜施工记录、验收单4直线塔结构倾斜施工记录、验收单5螺栓与构件面接触及出扣情况现场观测，施工记录、验收单6螺栓防松现场观测，施工记录、验收单7螺栓防卸现场观测，施工记录、验收单8脚钉现场观察，施工记录、验收单9螺栓紧固现场扭矩扳手检查，施工记录、验收单10螺栓穿向现场观察，施工记录、验收单11塔脚板与基础接触面是否良好施工记录、验收单12杆塔上固定标志情况现场观察，施工记录、验收单13架线后塔的挠曲和倾斜情况现场观测，施工记录、验收单3.2.2 导线、避雷线（含 OPGW）架设及附件安装、检查项目及检查方法序号检查项目检查方法1相位排列与设计图纸及现场标志核对2对交叉跨越物及对地距离现场测量、施工记录、验收单3耐张连接金具绝缘子规格、数量与设计图纸核对，施工记录、验收单4导线、避雷线及 OPGW弧垂现场测量、施工记录、验收单5导线、避雷线（不含 OPGW）相间现场测量、施工记录、验收单弧垂偏差 mm6同相子导线间弧垂偏差 mm现场测量、施工记录、验收单7导线、避雷线及 OPGW规格与设计图纸核对，施工记录、验收单8因施工损伤补修处理施工记录、验收单9因施工损伤接续处理施工记录、验收单10同一档内接续管与补修管数量施工记录、验收单11各压接管与线夹、间隔棒间距施工记录、验收单12导线、避雷线及 OPGW外观质量施工记录、验收单13压接管规格、型号与设计图纸核对，施工记录、验收单14耐张、直线压接管试验强度检查试验报告15压接后尺寸施工记录、验收单16扩径导线填充铝股施工记录、验收单17压接后弯曲施工记录、验收单18压接管表面质量施工记录、验收单19金具及间隔棒规格、数量与设计图纸核对，施工记录、验收单20跳线及带电导体对铁塔电气间隙现场测量，施工记录、验收单21跳线连接板及并沟线夹连接现场检查螺栓紧固，施工记录、验收单22开口销及弹簧销现场检查，施工记录、验收单23绝缘子的规格、数量现场检查，施工记录、验收单24跳线制作现场检查，施工记录、验收单25悬垂绝缘子串倾斜现场测量，施工记录、验收单26防震锤及阻尼线安装距离 mm现场测量，施工记录、验收单27OPGW接线盒及引线安装现场检查，施工记录、验收单28铝包带缠绕现场观察，施工记录、验收单29绝缘避雷线放电间隙 mm现场钢尺测量，施工记录、验收单30间隔棒安装位置、数量现场观察，施工记录、验收单31屏蔽环、均压环安装现场观察，施工记录、验收单32绝缘子锁紧销子及螺栓穿入方向现场检查，施工记录、验收单33OPGW单盘测试结果施工记录、验收单4.重点抽查项目4.1 隐蔽工程1）接地电阻，现场实测。

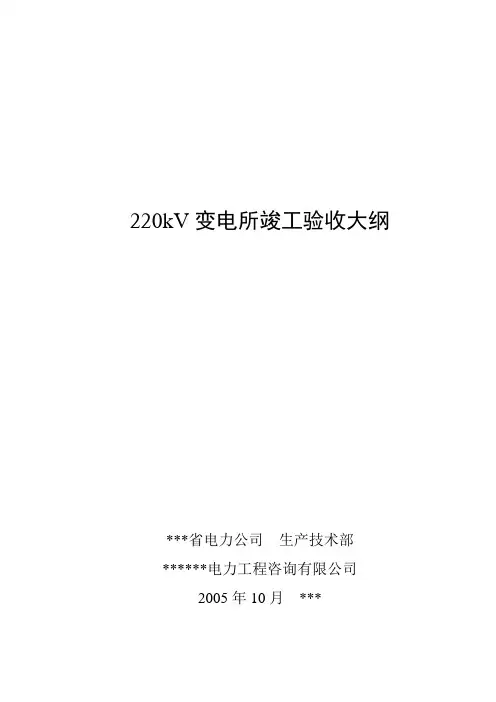

220kV变电所竣工验收大纲***省电力公司生产技术部******电力工程咨询有限公司2005年10月***220kV变电所竣工验收大纲批准：审核：编写：目录1.概述 (1)2.土建工程验收内容 (2)2.1主控制室、配电装置室、继电器室、供水系统建筑、传达室 (2)2.2屋外配电装置建筑 (4)2.3辅助生产建筑 (5)2.4特殊构筑物 (7)2.5与所址相关的单项工程 (8)2.6土建重点验收内容 (8)3.电气一次验收内容 (10)3.1主变压器系统 (10)3.2220K V配电装置 (12)3.3110K V配电装置 (16)3.435K V配电装置 (18)3.510K V配电装置 (20)3.6无功补偿 (21)3.7所用电系统 (24)3.8全所电气照明 (26)3.9全所防雷及接地装置 (27)4.继电保护和安全自动装置、自动化及电气二次验收内容 (29)4.1继电保护和安全自动装置 (29)4.2自动化 (30)4.3电气二次 (32)5.通信验收大纲 (41)5.1光通信设备 (41)5.2光缆线路 (43)5.3通信电源系统 (44)5.4无线系统 (46)5.5电力线载波系统 (47)5.6机房环境 (48)1.概述为了进一步加强***省电力公司输变电工程全过程质量管理，全面提升工程建设和管理水平，建设“一强三优”的现代电力企业公司，省公司生产技术部下达了编制《220kV、500kV输变电工程竣工验收大纲》的任务。

输变电工程验收是工程建设与改造的一个重要组成部分，也是保障电网安全、优质和经济运行的一项重要基础工作。

本大纲为《220kV变电所竣工验收大纲》，目的是明确工程验收的项目，验收的依据以及验收的主要方法。

验收项目划分细度参照了《电力工业基本建设预算项目及费用性质划分办法》的“变电安装工程项目划分表”，并作了补充。

在编制大纲过程中主要依据了以下文件：（1）***省电力公司苏电生【2005】137号《关于委托编制输变电工程验收大纲的函》；（2）***省电力公司苏电生【2005】1331号《***省电力公司输变电工程验收管理办法（试行）》；（3）***省电力公司苏电计【2005】1107号《***省电力公司输变电工程建设监理工作管理办法（试行）》。

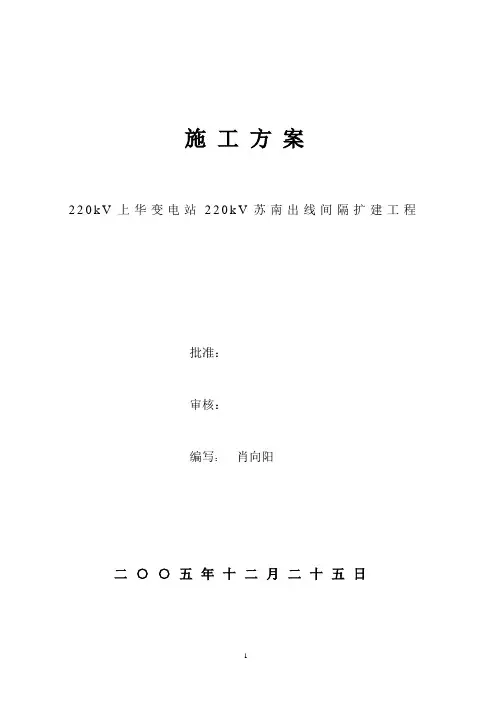

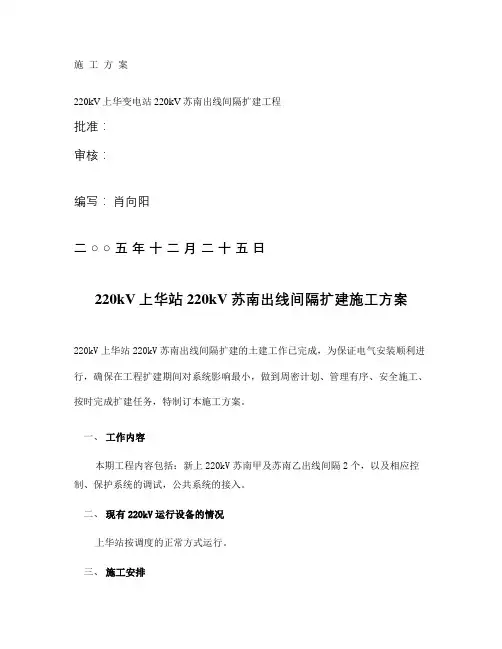

施工方案220kV上华变电站220kV苏南出线间隔扩建工程批准：审核：编写：肖向阳二○○五年十二月二十五日220kV上华站220kV苏南出线间隔扩建施工方案220kV上华站220kV苏南出线间隔扩建的土建工作已完成，为保证电气安装顺利进行，确保在工程扩建期间对系统影响最小，做到周密计划、管理有序、安全施工、按时完成扩建任务，特制订本施工方案。

一、工作内容本期工程内容包括：新上220kV苏南甲及苏南乙出线间隔2个，以及相应控制、保护系统的调试，公共系统的接入。

二、现有220kV运行设备的情况上华站按调度的正常方式运行。

三、施工安排根据220kV上华站220kV设备的运行情况及结合现场的实际，为保证扩建间隔在母线不带电的情况下进行电气安装，拟作如下安排：1. 2005年12月29日（星期四）14：00—17：00，220kV上华变电站220kV旁母停电，拆除220kV苏南甲与金砂乙间隔之间旁路母线软连接，作好相应的施工安全措施后恢复220kV旁母正常运行方式；2. 2005年12月30日（星期五）9:00—12:00, 220kV上华变电站220kV1母停电，拆除220kV苏南甲与金砂乙间隔之间1母线软连接，作好相应的施工安全措施后恢复220kV 1母正常运行方式；3. 2005年12月30日14:00—17:00（星期五）, 220kV上华变电站220kV2母停电，拆除220kV苏南甲与金砂乙间隔之间2母线软连接，作好相应的施工安全措施后恢复220kV 2母正常运行方式；4. 2005年12月30日—2006年3月22日进行220kV苏南甲及苏南乙出线间隔电气一二次安装调试。

5. 220kV苏南站新建工程建成，上华站220kV苏南甲及苏南乙出线间隔同步投产。

注：具体施工时间以停电申请为准。

四、现场管理机构1. 项目负责人：曹强2. 现场技术负责人：肖向阳3. 现场安全员：杨应滨4. 工作负责人：秦旭五、安全措施为保证顺利完成220kV上华站220kV苏南出线间隔扩建施工任务，保证施工中的人员、设备安全，制订下列安全措施：1．严格贯彻执行《安规》及《两票实施细则》等有关安全的规程制度，落实安全生产责任制，真正落实各级人员安全职能，及时发现不安全因素，防患未然，要求做到：1）在工作前，要认真做好工作票，严格执行“二票三制”；必须认真履行工作许可开工，间断和终结手续。

220kV输电线路工程竣工验收方案山西科能电力工程建设监理有限公司二0一一年九月目录1.验收依据 (3)2.验收资料 (4)2.1监理单位提供 (4)2.2施工单位提供 (4)3.验收项目 (5)3.1隐蔽工程 (5)3.2地面工程 (9)4.重点抽查项目 (11)4.1隐蔽工程 (11)4.2杆塔组立工程 (11)4.3导线、地线（含OPGW）架设及附件安装工程 (12)5.竣工试验 (12)1.验收依据1.1验收依据2.验收资料2.1监理单位提供2.2施工单位提供3.项目验收3.1隐蔽工程3.1.1接地装置检查项目及检查方法3.1.2现浇铁塔基础检查项目及检查方法3.1.3灌注桩基础检查项目及检查方法3.1.4岩石、掏挖基础检查项目及检查方法3.2地面工程3.2.1自立式铁塔组立检查项目及检查方法3.2.2导线、避雷线（含OPGW）架设及附件安装、检查项目及检查方法4.重点抽查项目4.1隐蔽工程1）接地电阻，现场实测。

2）接地引线与杆塔连接，现场观察。

3）直线塔基础现浇、灌注桩、岩石、掏挖各式基础1~3基。

通过查看施工记录、验收单和现场观测。

4）转角、终端塔基础，现浇、灌注桩、各式基础1~2基。

通过查看施工记录、验收单和现场观测。

4.2杆塔组立工程1）直线塔1~3基，转角1~2基。

2）检查项目倾斜，防松，防卸螺栓情况。

现场检查和查看施工记录验收单。

4.3导线、地线（含OPGW）架设及附件安装工程1）绝缘子串绝缘子规格、数量。

现场观察。

2）悬垂绝缘子串倾斜、绝缘子清洗及绝缘测定，金具规格、安装位置及连接质量、螺栓、穿钉及弹簧销子的穿入方向。

现场观察和查看施工记录、验收单。

3）防振锤、间隔棒安装位置、数量。

现场观察。

4）引流线连接质量，弧垂及对塔各部位的电气间隙，现场观测。

5）接头和修补的位置是否在跨越档内。

现场观察。

6）导线对地及跨越物的距离。

现场观测和查看施工记录、验收单。

7）线路对建筑物的接近距离。

施工方案220k V上华变电站220k V苏南出线间隔扩建工程批准：审核：编写：肖向阳二○○五年十二月二十五日220kV上华站220kV苏南出线间隔扩建施工方案220kV上华站220kV苏南出线间隔扩建的土建工作已完成，为保证电气安装顺利进行，确保在工程扩建期间对系统影响最小，做到周密计划、管理有序、安全施工、按时完成扩建任务，特制订本施工方案。

一、工作内容本期工程内容包括：新上220kV苏南甲及苏南乙出线间隔2个，以及相应控制、保护系统的调试，公共系统的接入。

二、现有220kV运行设备的情况上华站按调度的正常方式运行。

三、施工安排根据220kV上华站220kV设备的运行情况及结合现场的实际，为保证扩建间隔在母线不带电的情况下进行电气安装，拟作如下安排：1.2005年12月29日（星期四）14：00—17：00，220kV上华变电站220kV旁母停电，拆除220kV苏南甲与金砂乙间隔之间旁路母线软连接，作好相应的施工安全措施后恢复220kV旁母正常运行方式；2.2005年12月30日（星期五）9:00—12:00, 220kV上华变电站220kV 1母停电，拆除220kV苏南甲与金砂乙间隔之间1母线软连接，作好相应的施工安全措施后恢复220kV 1母正常运行方式；3.2005年12月30日14:00—17:00（星期五）, 220kV上华变电站220kV 2母停电，拆除220kV苏南甲与金砂乙间隔之间2母线软连接，作好相应的施工安全措施后恢复220kV 2母正常运行方式；4.2005年12月30日—2006年3月22日进行220kV苏南甲及苏南乙出线间隔电气一二次安装调试。

5.220kV苏南站新建工程建成，上华站220kV苏南甲及苏南乙出线间隔同步投产。

注：具体施工时间以停电申请为准。

四、现场管理机构1.项目负责人：曹强2.现场技术负责人：肖向阳3.现场安全员：杨应滨4.工作负责人：秦旭五、安全措施为保证顺利完成220kV上华站220kV苏南出线间隔扩建施工任务，保证施工中的人员、设备安全，制订下列安全措施：1．严格贯彻执行《安规》及《两票实施细则》等有关安全的规程制度，落实安全生产责任制，真正落实各级人员安全职能，及时发现不安全因素，防患未然，要求做到：1）在工作前，要认真做好工作票，严格执行“二票三制”；必须认真履行工作许可开工，间断和终结手续。

2017年输变电工程最新模板-工程竣工验收报告(线路)竣工验收检查报告工程项目：220kV线路工程电压等级：220kV线路长度：未提供验收机构：220kV线路工程验收组一、检查简况：工程项目：220kV线路工程检查时间：未提供检查组：220kV线路工程验收组成员：未提供验收组织及程序：工程验收组在受检单位的配合下进行检查，采取听取汇报、查阅资料、现场查看、抽查实测、跟踪检查、座谈评议等方式进行。

二、工程概况：项目法人：未提供设计单位：未提供施工单位：未提供建设单位：未提供监理单位：未提供运行单位：未提供电压等级：220kV线路长度：未提供冰区（mm）：未提供总计：基础形式：未提供杆塔形式：未提供接地形式：未提供长度（km）：未提供单双：起止点：起于220kV变电站，止于220kV变电站其中：单回km，双回km杆塔数量（基）：未提供转角直线砼杆小计：未提供导线型号：未提供耐张段数：未提供地线型号：未提供开工时间：年月日年月日年月日完工时间：年月日年月日年月日备注：分部工程名称：基础工程杆塔组立工程架线工程三、竣工验收检查情况：1、管理行为检查：220kV线路工程各参建单位经预验收及监检验收合格，提出问题各责任单位均已认真整改基本处理完毕。

该工程各参建单位组织机构及人员配置合理满足规定和工作要求。

施工管理的各类文件编制齐全、各项管理制度健全，并得到有效实施。

施工和监理单位的管理目标与建设单位一致；勘测设计单位的设计文件和工程实体质量符合建设工程强制性标准和合同约定的质量要求，没有违法分包或转包工程项目的行为。

该工程管理体系健全，运转正常，工程建设得到有效控制。

2、工程资料核查：此次对220kV线路工程重点检查其强制条文、标准工艺应用、工程质量通病防治和数码照片管理执行情况。

抽查各类人员资质、证件、报审文件、会议纪要、试验报告、评级记录等。

经检查施工各类施工管理、控制资料能及时编制，整理较为规范、齐全；能反映工程的过程控制及工程的实体情况。

XXkVX）变电站工程（土建）竣工验收汇报（XX公司XXkVXX站施工项目部）尊敬的各位领导、各位专家：首先，我代表XX公司XXkVX）变电站工程施工项目部对本次质监活动各位领导和专家的到来表示热烈的欢迎。

下面我代表施工项目部对本工程工作情况作一汇报。

一、工程概况XXkVXX^电站工程位于XXX本工程为框架结构，基础XXX基础。

半地下室为电缆层，本工程于XXXX年XX月XX日正式开工，目前已完成主体结构施工。

二、现阶段形象进度配电装置楼：主体结构封顶，二次结构完成，装饰装修完成，户外总体完成XX%三、项目管理要求我公司自承接本工程开始就着手项目管理实施策划，成立项目管理部并发文通知，对现场的平面布置进行统一划分，划分为施工区，办公休息区，加工区，材料堆放区等，同时根据国家电网公司安全文明施工布置要求，布置给类标识标牌。

四、项目部自验收情况1. 原材料及工程试验汇总现阶段所有经检测的原材料、试品试件全部检测合格 2. 地基基础结构质量验收资料统计汇总现阶段已完成地基基础结构分部检验批总计 25项，全数合格,合格率100%。

3. 主体结构质量验收资料统计汇总现阶段已完成主体结构分部检验批总计 47项，全数合格，合格率100% 4. 单位工程质量验收资料统计汇总现阶段已完成单位工程检验批总计 188项，全数合格，合格率100% 5. 隐蔽、技术复核质量验收资料统计汇总竣工阶段已完成隐蔽验收78项，技术复核28项，全数合格。

插入自验收照片图1项目部对主体结构进行自验收6.经班组、项目部、公司三级验收，单位工程现场实体验收情况如下（公司级专检报告）：公司级验收专检报告结论：根据目前进度情况，各单位工程主体分部完成。

现场工程质量符合规范及设计要求，工程资料齐全，验收合格7.工程强制性条文执行情况备注：本汇总表为各单位（子单位）工程主强行性条文执行记录汇总情况；目前位置应执行记录123份，完执行成记录73份。

220KV基础分部工程中间验收报告一、工程概况根据合同约定，本次中间验收的工程为220KV基础分部工程，总工期为90天。

该工程的建设目的是为了确保电力供应的安全与稳定，满足日益增长的电力需求。

本次中间验收的内容主要包括基础工程建设的检查和验收。

二、工程进展自工程开展以来，工程进展较为顺利。

经过前期的准备工作，如场地清理、土方开挖等，已完成了基础工程建设的大部分工作。

具体工程进展如下：1.场地清理：已完成场地清理工作，清除了原有建筑和设备，保证了后续工程的施工空间。

2.土方开挖：土方开挖已完成，达到了设计要求的基本高度，并积极采取措施保持边坡的稳定。

3.基础填筑：根据设计要求，进行了基础填筑工作，确保基础的稳定性和承载能力。

4.基础浇筑：所有基础的浇筑工作已完成，浇筑质量符合相关标准和规定。

5.基础检测：对已完成的基础进行了检测，结果表明基础的质量符合设计要求。

三、工程质量在工程施工过程中，我们高度重视工程质量。

为此，我们做了以下工作：1.加强施工管理：建立了科学合理的施工组织方案，严格执行施工规范和相关标准，加强了施工过程的把控。

2.严格质量监督：设置了专门的质检人员，进行了全程质量监督，确保施工质量的稳定和可靠。

3.材料选用合规合格：采购过程中，我们严格按照合同约定的材料要求进行选材，并对采购的材料进行了全面的检验，确保了材料的质量可靠性。

四、存在的问题尽管工程进展顺利，并且我们非常重视工程质量，但在实际施工的过程中，我们也发现了一些问题：1.施工进度偏慢：由于人力、物力等方面的原因，工程进度与预期计划存在一定差距。

2.部分质量问题：经质检部门抽查，有少数基础存在细微质量问题，需要及时整改。

3.预算超支：由于材料采购价格波动和施工需要，工程预算超支了5%，需要对超支进行合理调整。

五、整改措施针对以上存在的问题，我们将采取以下整改措施：1.加大施工力度：加强组织和协调，增加施工进度，确保工程按时交付。

城市供电工程竣工验收报告范例城市供电工程竣工验收报告报告编号：XXXXXX报告日期：XXXX年XX月XX日一、工程概况经过XXX天的紧张施工，我公司承担的城市供电工程已于XXXX年XX月XX日竣工。

该工程位于XXX市某区，总面积约XXX平方公里。

为确保工程质量与安全性，特进行竣工验收。

二、工程验收内容1. 设备安装与电气性能测试根据工程设计，我们对供电设备的安装情况进行了检查。

试运行阶段，我们对各个设备的电气性能进行了测试，包括电压、电流、功率因数等。

2. 线路敷设与质量检查对供电线路的敷设进行了检查，包括输电线路与配电线路。

检查内容主要包括线缆敷设是否符合规范、绝缘层情况等。

3. 配电房建设与安全评估对配电房的建设情况进行了评估，包括配电设备的摆放合理性、安全隐患排查等。

4. 运行稳定性测试在竣工验收期间，我们对供电系统进行了一段时间的运行观测，以验证其运行稳定性。

三、验收结果根据对城市供电工程的全面评估，准备将其提交给相关部门进行验收。

1. 设备安装与电气性能测试结果：所有供电设备安装完好，电气性能满足设计要求。

2. 线路敷设与质量检查结果：供电线路敷设符合规范，绝缘层完好，没有发现质量问题。

3. 配电房建设与安全评估结果：配电房建设达到规范要求，安全评估结果良好。

4. 运行稳定性测试结果：供电系统在测试期间运行稳定，未出现异常情况。

四、存在问题与整改措施在实施竣工验收过程中，我们发现了一些问题，现提出相应的整改措施。

1. 问题一：XXX整改措施：XXX2. 问题二：XXX整改措施：XXX等等......五、结论与建议城市供电工程已完成竣工验收，符合设计要求并达到预期目标。

在项目实施过程中，我们得到了相关部门的支持与配合，使工程顺利进行。

在未来的维护与管理阶段，我们建议相关部门加强对供电设备的定期检查与维护，以确保供电系统始终处于良好状态。

六、致谢特别感谢所有参与城市供电工程竣工验收的相关人员和部门，在整个工程过程中提供的帮助与支持。

变电站工程竣工验收汇报样张概要随着电气化程度的不断提高，变电站的建设成为了电力行业中不可或缺的一部分。

在建设变电站的时候，必须经过严格的验收过程，以确保变电站的运行质量和安全性。

变电站工程竣工验收汇报样张是一个重要的文件，用于详细记录变电站建设过程中的各种信息和数据。

本文将介绍关于变电站工程竣工验收汇报样张的概要，并进一步探讨它在变电站建设过程中的重要性。

首先，变电站工程竣工验收汇报样张是一个详细的文件，记录了变电站建设过程中的各种信息和数据。

这包括关键设备的型号、技术指标和性能参数，以及变电站的布置、电缆接头方式、土建工程施工情况等方面的详细说明。

此外，这个文件还包括了变电站建设中的各种质量和安全控制措施，包括检查、测试、监测和验收工作等。

通过这个文件，可以清楚地了解变电站的各种设计和建设细节，以及变电站的安全性和可靠性。

其次，变电站工程竣工验收汇报样张在变电站建设过程中起着至关重要的作用。

它是变电站竣工验收的基础文件，也是建设单位向验收部门提交的重要文件。

在正式提交之前，该文件必须经过严格的审核，并按照国家电力行业标准进行格式和内容的规定。

通过这样的过程，可以确保该文件的真实性、准确性和完整性，并为变电站交付和运行做好准备。

最后，变电站工程竣工验收汇报样张还有助于提高变电站的安全性和可靠性。

通过这个文件，可以对变电站的建设过程中出现的问题或不足进行分析和总结，从而为日后的维护和运营工作提供经验和参考。

而且，这个文件还可以对变电站建设过程中的隐患和风险进行评估和控制，提高变电站的安全性和可靠性，确保变电站长期稳定运行。

总之，变电站工程竣工验收汇报样张是一份非常重要的文件，在变电站建设的过程中起着不可替代的作用。

通过这个文件，可以清楚地记录和总结变电站的建设过程，保证变电站的安全性和可靠性，为变电站的长期运行提供有力保障。

在未来的建设中，我们必须重视这个文件，认真记录和审核变电站的建设过程，提高变电站的工程质量，确保祖国的电力事业健康有序发展。

广西贵港发电有限责任公司一期2×600MW机组安装工程500kV(220KV)配电站设备安装施工总结编制：刘顶超审核：单福广批准：天津电力建设公司贵港项目部2007年03月01日目录1．工程概述2．安装过程介绍3．安装过程中发现的问题4．主要遗留问题5．经验和教训1．工程概述：华电集团贵港电厂一期工程本期装机容量为2×600MW，均以发电机―变压器组单元接线方式接入500KV电网系统。

起备变是将220KV电网系统降压后对电厂进行反送电。

500KV配电装置220KV配电装置为室外布置，在集控楼设置继电器室实现保护，系统保护、线路故障录波器、安全自动装置、计量柜及网络计算机监控的I/O柜等。

2．安装过程介绍：2．1技术准备工作：2．1．1 图纸会审：工程开始，我们认真组织施工技术人员和施工技术骨干对图纸进行详细的图纸会审，针对现场施工条件和设备到货情况以及图纸要求进行会审，主要注意审查设计与规范的相符情况，国家强制规范的执行情况，是否与安全环保规范相冲突，审查图纸设计的合理性，材料是否齐全，规格型号是否正确，图纸是否满足施工需要，数据是否正确等问题，为以后的工作打下了良好的基础。

2．1．2施工作业指导书编制：根据工程的施工特点结合公司的指导书编制原则和电力行业施工技术验收规范编制500kV(220KV)配电站设备安装工作业指导书，制定质量通病的预防措施及施工的具体要求。

2.2 质量目标和控制点的设置2．2.1质量目标分项工程验收合格率达100%；单位工程优良率100%。

2.2．2 作业过程中控制点的设置见证方式：R—记录确认点 H——停工待检点 S——连续监视监护 W--见证点2．3施工过程技术要求和控制：在施工过程中要严格按照设计要求进行施工，合理分配施工人员，优化施工队伍，保证工程进度，确保受电如期进行质量控制点是质量控制的见证点和停检点，是质量控制的节点，在施工中必须严格执行，确保二、三、四级验收，保证工程合格。
