如今,随着科技的发展LED显示屏技术也越来越完善,LED显示屏逐步融入到我们的生活当中了,在一些户外广场、车站、码头、楼面、商场等地都有看到LED显示屏的身影,2014的今天更多款式的显示屏让我们的眼球一亮,而多样式的显示屏我们该如何去选择我们所需要的呢,今天深圳LED显示屏厂家的小编就为你介绍4种选择LED显示屏方案的优劣:
1.单灯方案:
为解决点阵屏色彩问题,借鉴户外显示屏技术的一种方案,同时将户外的像素复用技术(又叫像素共享技术,虚拟像素技术)移植到了室内显示屏。
优势:色彩一致性比点阵模块方式的好。
缺点:混色效果不佳,视角不大,水平方向左右观看有色差。
加工较复杂,抗静电要求高。
实际像素分辨率做到10000点以上较难。
2、点阵模块方案:
最早的设计方案,由室内伪彩点阵屏发展而来
优势:原材料成本最有优势,且生产加工工艺简单,质量稳定。
缺点:色彩一致性差,马赛克现象较严重,显示效果较差。
3.亚表贴方案:
实际上是单灯方案的一种改进,还在完善之中。
优势:在显示色彩一致性,视角等首要指标和标贴方案差别不大了,但成本较低,显示效果很好,分辨率理论上可以做到17200以上。
缺点:加工还是较复杂,抗静电要求高。
4.贴片方案:
采用贴片发光管为显示元件的方案。
优势:色彩一致性,视角等重要显示指标是现有方案里最好的一种,特别是三合一表贴的混色效果非常好。
缺点:加工工艺麻烦,成本太高。
LED数码管知识简介 LED数码管是设备的简易显示常用电子元器件,下面将介绍它的性能特点,简单检测方法及应用注意事项等内容。
1.性能特点 LED数码管的主要特点如下: (1能在低电压、小电流条件下驱动发光,能与CMOS、ITL 电路兼容。
(2发光响应时间极短(<0.1μs,高频特性好,单色性好,亮度高。
(3体积小,重量轻,抗冲击性能好。
(4寿命长,使用寿命在10万小时以上,甚至可达100万小时。
成本低。
因此它被广泛用作数字仪器仪表、数控装置、计算机的数显器件。
2.性能简易检测 LED数码管外观要求颜色均匀、无局部变色及无气泡等,在业余条件下可用干电池作进一步检查。
将3伏干电池负极引出线固定接触在LED数码管的公共负极端上,电池正极引出线依次移动接触笔画的正极端。
这一根引出线接触到某一笔画的正极端时,那一笔画就应显示出来。
用这种简单的方法就可检查出数码管是否有断笔(某笔画不能显示,连笔(某些笔画连在一起,并且可相对比较出不同笔划发光的强弱性若能检查共阳极数码管,只需将电池正负极引出线对调一下,方法同上。
LED数码管每笔画工作电流ILED约在5—10mA之间,若电流过大会损坏数码管,因此必须加限流电阻,其阻值可按下式计算: R值=(U—ULED/ILED 其中U为加在LED两端电压,ULED为LED数码管每笔画压降(约2伏。
利用数字万用表的hFE插口能够方便地检查LED数码管的发光情况。
选择NPN挡时,C孔带正电,月孔带负电。
例如检查LTS547R型共阴极LED数码管时,从E孔插入一根单股细导线,导线引出端接9极(第③脚与第⑧脚在内部连通,可任选一个作为?;再从C孔引出一根导线依次接触各笔段电极,可分别显示所对应的笔段。
3.使用注意事项 (1检查时若发光暗淡,说明器件已老化,发光效率太低。
如果显示的笔段残缺不全,说明数码管已局部损坏。
(2对于型号不明、又无管脚排列图的LED数码管,用数字万用表的h距挡可完成下述测试工作:①判定数码管的结构形式(共阴或共阳;②识别管脚;③检查全亮笔段。
1 :什么是LED?LED是发光二极管的英文缩写(Light emitting diode),显示屏行业所说的“LED”,特指能发出可见光波段的LED;2 :什么是像素?LED显示屏的最小发光像素,同普通电脑显示器中说的“像素”含义相同;3:什么是像素距(点间距) ?由一个像素点中心到另一个像素点中心的距离;4:什么是LED显示模块?由若干个显示像素组成的,结构上独立、能组成LED显示屏的最小单元。
典型有“8×8”、“5×7”、“5×8”等,通过特定的电路及结构能组装成模组;5: 什么是DIP?DIP是Double In-line Package 的缩写,双列直插式组装;6: 什么是SMT?什么是SMD?SMT就是表面组装技术(Surface Mounted Technology的缩写),是目前电子组装行业里最流行的一种技术和工艺;SMD是表面组装器件(Surface mounted device 的缩写);7: 什么是LED显示模组?由电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元;8:什么是LED显示屏?通过一定的控制方式,由LED器件阵列组成的显示屏幕;9:什么是插灯模组? 优点和缺点是什么?是指DIP封装的灯将灯脚穿过PCB板,通过焊接将锡灌满在灯孔内,由这种工艺做成的模组就是插灯模组;优点是视角大,亮度高,散热好;缺点是像素密度小;10:什么是表贴模组?优点和缺点是什么?表贴也叫做SMT,将SMT封装的灯通过焊接工艺焊接在PCB板的表面,灯脚不用穿过PCB板,由这种工艺做成的模组叫做表贴模组;优点是:视角大,显示图象柔和,像素密度大,适合室内观看;缺点是亮度不够高,灯管自身散热不够好;11:什么是亚表贴模组?优点和缺点是什么?亚表贴是介于DIP和SMT之间的一种产品,其LED灯的封装表面和SMT一样,但是它的正负级引脚和DIP的一样,生产时也是穿过PCB来焊接的,其优点是:亮度高,显示效果好,缺点是:工艺复杂,维修困难;12:什么是3合1?其优点和缺点是什么?是指将R、G、B三种不同颜色的LED晶片封装在同一个胶体内;优点是:生产简单,显示效果好,缺点是:分光分色难,成本高;13:什么是3并1?其优点和缺点是什么?3并1是指将R、G、B三种独立封装的SMT灯按照一定的间距垂直并列在一起,这样不但具有3合1所有的各个优点,还能解决3合1的各种缺点;14:什么是双基色,伪彩、全彩显示屏?通过不同颜色的发光二极管能够组成不同的显示屏,双基色是由红、绿或黄绿两种颜色组成、伪彩是由红色、黄绿、蓝色三种不同颜色组成、全彩是由红色、纯绿、纯蓝三种不同颜色组成;15:什么是发光亮度?LED显示屏单位面积所发出的光强度,单位是cd/㎡,简单说就是一平方米显示屏发出的光强度;16:什么是亮度等级?整屏亮度在最低到最高亮度之间的手动或自动调节的级数;17:什么是灰度等级?在同一亮度等级下,显示屏从最暗到最亮之间的技术处理级数;18:什么是最大亮度?在一定的环境照度下,LED显示屏个基色在最大亮度和最大灰度等级时;19:什么是PCB?PCB是(Printed Circuit Board的缩写)印刷电路板;20:什么是BOM?BOM是(Bill of material的缩写)物料清单;21:什么是白平衡?什么是白平衡调节?我们所说的白平衡,就是指白色的平衡,即R、G、B三种颜色的亮度3:6:1比例的平衡;R、G、B三种颜色的亮度比例及白色坐标的调节,称为白平衡调节;22:什么是对比度?在一定的环境照度下,LED显示屏最大亮度和背景亮度的比值;23:什么是色温?光源发射光的颜色与黑体在某一温度下辐射光色相同时,黑体的温度称为该光源的色温。
LED显示屏培训资料一、管芯采纳分析显示屏采纳的晶片是CREE依旧士兰的,一样第一推广是CREE,1、CREE:美国晶片,它稳固性好,抗静电强等,在户外显示屏使用中得到同行在适中价格得到一致认可,我公司采纳纯绿管亮度达到(1500mcd以上,波长:522-527nm中提取)蓝管亮度(300mcd 以上,波长:472-477nm中提取)CREE管亮度最大与最小的比为1:1.2,日亚的是1:4,大了6倍之多,其它管芯,如台湾管亮度差则更大,另柯瑞管亮度平稳成效因亮度比差小而较其它管更好,CREE波长误差率为正负0.5nm,而日亚波长误差率为正负4nm,提高了1.6倍,其它台湾管波长误差率则超过正负4nm,大于1.6倍。
CREE采纳单电极封装,反伪最好,无伪造假冒品,而国内市场上的日亚管在防伪上的力度不够,常有假货存在。
2、士兰:台湾晶片杭州士兰公司分割,他的亮度高,稳固性相对也好,近两年在行业厂家中户外显示屏中得到大部分使用。
我公司采纳纯绿管亮度达到2000mcd以上,波长523-528中提取,蓝管亮度达到350mcd 以上,波长:622-627中提取。
3、台湾光磊、晶元红管,在全彩显示屏中应用最为广泛,红管亮度650mcd以上,波长:622—627中提取4、我公司生产显示屏主波长在5个纳米范畴内,晶片大小13mil或14mil以上的;密封箱体防水性能IP65、灰度等级256级(8-BITC技术)、平坦度小于1毫米,白平稳达到6500CD、换帧频率每秒60赫兹以上,刷新频率每秒480赫兹、以上要紧性能均达到行业标准C级5、显示屏(户外全彩LED显示屏差不多上静态扫描的,全彩屏亮度每平米达到5500CD以上,户外单双色的是1/4扫描,每平米亮度在3500CD以上;室内全彩屏一样1/8扫描,亮度在1000CD以上,室内单双色是1/16扫描,每平米的亮度在150CD以上)扫描都能够做成静态扫描的,亮度能够增加,每平米多加800元以上。
插灯、表贴及亚表贴模组的含义及其优缺点
发布时间:2013-03-19/
1、什么是插灯模组,优点与缺点各是什么?
插灯模组是指DIP封装的灯将灯脚穿过PCB板,通过焊接将锡灌满在灯孔内,由这种工艺作成的模组就是插灯摸组。
优点是:亮度高,散热好。
缺点是:像素密度小。
2、什么是表贴模组?优点与缺点是什么?
表贴也叫SMT,将SMT封装的灯通过焊接工艺焊接在PCB板的表面,灯脚不用穿过PCB板,由这种工艺作成的模组叫表贴模组。
优点是:显示效果好,像素密度大,适合室内观看。
缺点是:亮度不够高,灯管自身散热不够好。
3、什么是亚表贴模组?优点和缺点是什么?
亚表贴是介于DIP与SMT之间的一种产品,其LED灯的封装表面和SMT一样,但是它的正负级引脚和DIP的一样,生产时也是穿过PCB来焊接的。
优点是:亮度高,显示效果好。
缺点是:工艺复杂,维修困难。

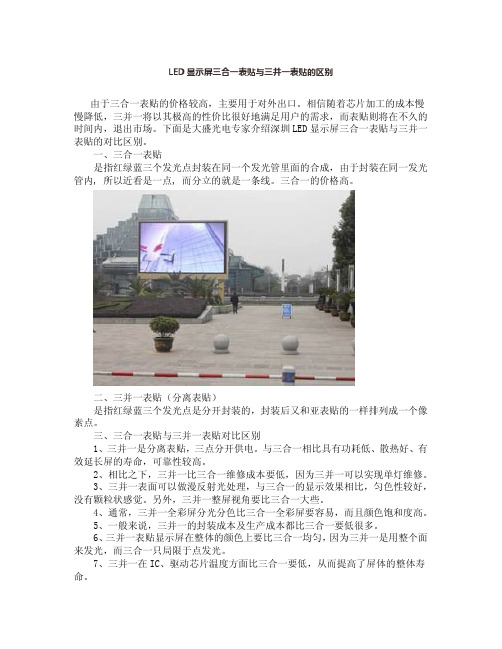

LED显示屏三合一表贴与三并一表贴的区别由于三合一表贴的价格较高,主要用于对外出口。
相信随着芯片加工的成本慢慢降低,三并一将以其极高的性价比很好地满足用户的需求,而表贴则将在不久的时间内,退出市场。
下面是大盛光电专家介绍深圳LED显示屏三合一表贴与三并一表贴的对比区别。
一、三合一表贴是指红绿蓝三个发光点封装在同一个发光管里面的合成,由于封装在同一发光管内,所以近看是一点,而分立的就是一条线。
三合一的价格高。
二、三并一表贴(分离表贴)是指红绿蓝三个发光点是分开封装的,封装后又和亚表贴的一样排列成一个像素点。
三、三合一表贴与三并一表贴对比区别1、三并一是分离表贴,三点分开供电。
与三合一相比具有功耗低、散热好、有效延长屏的寿命,可靠性较高。
2、相比之下,三并一比三合一维修成本要低,因为三并一可以实现单灯维修。
3、三并一表面可以做漫反射光处理,与三合一的显示效果相比,匀色性较好,没有颗粒状感觉。
另外,三并一整屏视角要比三合一大些。
4、通常,三并一全彩屏分光分色比三合一全彩屏要容易,而且颜色饱和度高。
5、一般来说,三并一的封装成本及生产成本都比三合一要低很多。
6、三并一表贴显示屏在整体的颜色上要比三合一均匀,因为三并一是用整个面来发光,而三合一只局限于点发光。
7、三并一在IC、驱动芯片温度方面比三合一要低,从而提高了屏体的整体寿命。
8、从焊接工艺上来说,三并一表贴的封装方式很成熟,要优于三合一表贴。
9、由于三合一表贴工艺上步骤复杂,工期较长。
三并一的工期就是正常生产显示屏的生产日期。
10、通常三并一有面罩保护,能达到防尘、防晒,并能达到保护发光晶片的效果,而三合一是发光晶片直接裸露在外,没有任何面罩的保护。
LED电子显示屏专业术语LEDLight emitting Diode ,发光二极管的英文缩写,简称LED。
LED显示屏LED显示屏是一种通过控制半导体发光二极管的显示方式,用来显示文字、图形、图像、动画行情、视频、录像信号等各种信息的显示屏幕。
LED显示屏分为图文显示屏和视频显示屏,均由LED矩阵块组成。
图文显示屏可与计算机同步显示汉字、英文文本和图形;视频显示屏采用微型计算机进行控制,图文、图像并茂,以实时、同步、清晰的信息传播方式播放各种信息,还可显示二维、三维动画、录像、电视、VCD节目以及现场实况。
户内户外显示屏户内户外显示屏是从它们各自的使用环境而得名,除此之外室内LED显示屏与户外LED显示屏差别也很大。
首先是亮度不同,室内屏的发光亮度要比户外屏低出几倍到几十倍;把室内显示屏放在室外就像把电视机放在室外一样亮度不够,因此,户外屏必须采用超高亮度LED,而且为了进一步提高亮度和增加可视距离,在一个像素内往往要封装多只超高亮度LED。
其次户外屏对环境的适应性要求要比室内屏高很多,户外屏须防(雨)水、防阳光直射、防尘、防高温、防风,防雷击等,而室内屏则无须考虑这些问题。
静态屏:是与扫描屏相对应的,静态屏是指LED显示屏在显示文字、图像、视频时,LED显示屏的上的灯点在显示时是同时点亮发光的;而不是像扫描屏一样利用人眼的视觉暂留特性,在很短的时间周期内将LED显示屏的各行分别点亮。
众所周知,LED显示屏是利用占空比来驱动的,所以,显示的亮度与点亮的时间周期有很大的关系。
所以,在同样的发光管亮度相同的情况下,静态屏要比扫描屏的亮度高,所以静态屏常用在户外需要高亮度显示的情况下,而扫描屏常用在室内对亮度要求不高的情况下,以节省驱动成本。
但随着LED材料技术的不断成熟,LED发光管的亮度不断提高。
现在在户外也有使用扫描的方式来制做LED显示屏,以节省成本。
当然,在户外使用扫描屏对于控制与驱动部分的要求相当高,对于驱动芯片的性能要求也是非同一般的。
亚表贴与表贴的区别表贴所谓表贴是指将封装好的发光管直接焊在电路板上,它具有良好的散热性和色彩均匀性,由于是直接焊在电路板上,所以就可以直接在显示屏的正面维护,大大减小了维护成本和难度;而亚表贴则是将发光管封装成长方型,然后把红绿兰三个管拼在一起做成一个像素点并且组做成模块,专业述语也叫插灯实像素。
就这两种显示效果来讲,表贴的效果会更接近平面电视的效果,而亚表贴相对来说色彩会差一些,但价格会便宜很多,由于在两年前只有模块的全彩和表贴的全彩,而表贴的全彩价格高得惊人,模块的全彩效果不好并且维修成本很大,所以亚表贴的全彩就应市场的空档而产生。
区别三合一表贴:就是指三个发光点封装在同一个点里面的合成。
三合一亚表贴:是指由三个方灯在一条直线上排列成一个像素,意思是说价格亚于表贴,但显示效果又和表贴的效果一样.三合一分离表贴:是指红\\绿\\蓝三个发光点分开封装的,封装后又和亚表贴的一样排列成一个像素点.LED点阵显示模块可显示汉字、图形、动画及英文字符等;显示方式有静态、横向滚动、垂直滚动和翻页显示等。
单块模块控制驱动12块(最多可控制24块)8X8点阵,共16X48点阵(或32X48点阵),是单块MAX7219(或PS7219、HD7279、ZLG7289及8279等类似LED显示驱动模块)的12倍(或24倍)!可采用“级联”的方式组成任意点阵大显示屏。
显示效果好,功耗小,且比采用MAX7219电路的成本更低。
技术优势评述,现有常见的室内全彩方案的比较:1.点阵模块方案:最早的设计方案,由室内伪彩点阵屏发展而来优势:原材料成本最有优势,且生产加工工艺简单,质量稳定。
缺点:色彩一致性差,马赛克现象较严重,显示效果较差。
2.单灯方案:为解决点阵屏色彩问题,借鉴户外显示屏技术的一种方案,同时将户外的像素复用技术(又叫像素共享技术,虚拟像素技术)移植到了室内显示屏。
优势:色彩一致性比点阵模块方式的好。
缺点:混色效果不佳,视角不大,水平方向左右观看有色差。
LED专业名词术语1 :什么是LED?LED是发光二极管的英文缩写(Light emitting diode),显示屏行业所说的“LED”,特指能发出可见光波段的LED;2 :什么是像素?LED显示屏的最小发光像素,同普通电脑显示器中说的“像素”含义相同;3:什么是像素距(点间距) ?由一个像素点中心到另一个像素点中心的距离;4:什么是LED显示模块?由若干个显示像素组成的,结构上独立、能组成LED显示屏的最小单元。
典型有“8×8”、“5×7”、“5×8”等,通过特定的电路及结构能组装成模组;5: 什么是DIP?DIP是Double In-line Package 的缩写,双列直插式组装;6: 什么是SMT?什么是SMD?SMT就是表面组装技术(Surface Mounted Technology的缩写),是目前电子组装行业里最流行的一种技术和工艺;SMD是表面组装器件(Surface mounted device 的缩写);7: 什么是LED显示模组?由电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元;8:什么是LED显示屏?通过一定的控制方式,由LED器件阵列组成的显示屏幕;9:什么是插灯模组?优点和缺点是什么?是指DIP封装的灯将灯脚穿过PCB板,通过焊接将锡灌满在灯孔,由这种工艺做成的模组就是插灯模组;优点是视角大,亮度高,散热好;缺点是像素密度小;10:什么是表贴模组?优点和缺点是什么?表贴也叫做SMT,将SMT封装的灯通过焊接工艺焊接在PCB板的表面,灯脚不用穿过PCB板,由这种工艺做成的模组叫做表贴模组;优点是:视角大,显示图象柔和,像素密度大,适合室观看;缺点是亮度不够高,灯管自身散热不够好;11:什么是亚表贴模组?优点和缺点是什么?亚表贴是介于DIP和SMT之间的一种产品,其LED灯的封装表面和SMT一样,但是它的正负级引脚和DIP的一样,生产时也是穿过PCB来焊接的,其优点是:亮度高,显示效果好,缺点是:工艺复杂,维修困难;12:什么是3合1?其优点和缺点是什么?是指将R、G、B三种不同颜色的LED晶片封装在同一个胶体;优点是:生产简单,显示效果好,缺点是:分光分色难,成本高;13:什么是3并1?其优点和缺点是什么?3并1是由我们公司在同行业首先创新并开始使用的,是指将R、G、B三种独立封装的SMT灯按照一定的间距垂直并列在一起,这样不但具有3合1所有的各个优点,还能解决3合1的各种缺点;14:什么是双基色,伪彩、全彩显示屏?通过不同颜色的发光二极管能够组成不同的显示屏,双基色是由红、绿或黄绿两种颜色组成、伪彩是由红色、黄绿、蓝色三种不同颜色组成、全彩是由红色、纯绿、纯蓝三种不同颜色组成;15:什么是发光亮度?LED显示屏单位面积所发出的光强度,单位是cd/㎡,简单说就是一平方米显示屏发出的光强度;16:什么是亮度等级?整屏亮度在最低到最高亮度之间的手动或自动调节的级数;17:什么是灰度等级?在同一亮度等级下,显示屏从最暗到最亮之间的技术处理级数;18:什么是最大亮度?在一定的环境照度下,LED显示屏个基色在最大亮度和最大灰度等级时;19:什么是PCB?PCB是(Printed Circuit Board的缩写)印刷电路板;20:什么是BOM?BOM是(Bill of material的缩写)物料清单;21:什么是白平衡?什么是白平衡调节?我们所说的白平衡,就是指白色的平衡,即R、G、B三种颜色的亮度3:6:1比例的平衡;R、G、B三种颜色的亮度比例及白色坐标的调节,称为白平衡调节;22:什么是对比度?在一定的环境照度下,LED显示屏最大亮度和背景亮度的比值;23:什么是色温?光源发射光的颜色与黑体在某一温度下辐射光色相同时,黑体的温度称为该光源的色温。
LED显示屏常用器件的介绍1.IC的管脚功能IC芯片分别:74HC245、74HC595、74HC138、74HC04、4953。
各IC管脚功能如下:A: 74HC245功能是放大及缓冲。
20 和1接电源(+5V)19脚和10脚接电源地(GND)当电源是以上接时:输入脚分别为2、3、4、5、6、7、8、9。
输出脚分别为11、12、13、14、15、16、17、18注:2脚输入时,18脚输出。
其它脚以此类推。
B:74HC138功能是8选1译码器,输出为8行。
控制行数据。
第8脚GND,电源地。
第15脚VCC,电源正极第1-3脚A、B、C,输入脚。
第4-6脚选通输入端,(一般第5脚为EN )9-15脚和第7脚输出端。
C:74HC595功能是8位串入串、并出移位寄存器。
控制列数据。
16脚和10脚接电源(+5V),13脚和8脚接电源地(GND)。
列信号输出脚:1、2、3、4、5、6、7、15。
第一列输出脚为7脚,以此类推。
另第八列输出脚为15脚。
数据信号输入脚(Din)为14,数据信号输出脚(Din)为9。
锁存信号脚(L)为12脚,移位信号脚为11脚。
D:74HC04功能是六带缓冲反相器,控制使零信号(EN)。
15脚接电源(+5V),7脚电源地(GND)。
信号输入脚为:1、3、5、9、11、13。
信号输出脚为:2、4、6、8、10、12。
E:4953行管功能是开关作用,每个行管控制2行。
1脚和3脚接电源(+5V)。
信号输入脚:2、4。
信号输出脚:5、6、7、8。
5脚和6脚为一组输入,7脚和8脚、5脚和6脚为一组输出。
TB62726与5026 5024 16126 的作用:LED驱动芯片,16位移位锁存器。
第1脚GND,电源地。
第24脚VCC,电源正极第2脚DATA,串行数据输入第3脚CLK,时钟输入.第4脚STB,锁存输入.第23脚输出电流调整端,接电阻调整第22脚DOUT,串行数据输出第21脚EN,使能输入第5-12脚和13-20脚驱动输出端。
led专业术语1 :什么是LED?LED是发光二极管的英文缩写(Light emitting diode),显示屏行业所说的“LED”,特指能发出可见光波段的LED;2 :什么是像素?LED显示屏的最小发光像素,同普通电脑显示器中说的“像素”含义相同;3:什么是像素距(点间距) ?由一个像素点中心到另一个像素点中心的距离;4:什么是LED显示模块?由若干个显示像素组成的,结构上独立、能组成LED显示屏的最小单元。
典型有“8×8”、“5×7”、“5×8”等,通过特定的电路及结构能组装成模组;5: 什么是DIP?DIP是Double In-line Package 的缩写,双列直插式组装;6: 什么是SMT?什么是SMD?SMT就是表面组装技术(Surface Mounted Technology的缩写),是目前电子组装行业里最流行的一种技术和工艺;SMD是表面组装器件(Surface mounted device 的缩写);7: 什么是LED显示模组?由电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元;8:什么是LED显示屏?通过一定的控制方式,由LED器件阵列组成的显示屏幕;9:什么是插灯模组?优点和缺点是什么?是指DIP封装的灯将灯脚穿过PCB板,通过焊接将锡灌满在灯孔内,由这种工艺做成的模组就是插灯模组;优点是视角大,亮度高,散热好;缺点是像素密度小;10:什么是表贴模组?优点和缺点是什么?表贴也叫做SMT,将SMT封装的灯通过焊接工艺焊接在PCB板的表面,灯脚不用穿过PCB板,由这种工艺做成的模组叫做表贴模组;优点是:视角大,显示图象柔和,像素密度大,适合室内观看;缺点是亮度不够高,灯管自身散热不够好;11:什么是亚表贴模组?优点和缺点是什么?亚表贴是介于DIP和SMT之间的一种产品,其LED灯的封装表面和SMT一样,但是它的正负级引脚和DIP的一样,生产时也是穿过PCB来焊接的,其优点是:亮度高,显示效果好,缺点是:工艺复杂,维修困难;12:什么是3合1?其优点和缺点是什么?是指将R、G、B三种不同颜色的LED晶片封装在同一个胶体内;优点是:生产简单,显示效果好,缺点是:分光分色难,成本高;13:什么是3并1?其优点和缺点是什么?3并1是由我们公司在同行业内首先创新并开始使用的,是指将R、G、B三种独立封装的SMT 灯按照一定的间距垂直并列在一起,这样不但具有3合1所有的各个优点,还能解决3合1的各种缺点;14:什么是双基色,伪彩、全彩显示屏?通过不同颜色的发光二极管能够组成不同的显示屏,双基色是由红、绿或黄绿两种颜色组成、伪彩是由红色、黄绿、蓝色三种不同颜色组成、全彩是由红色、纯绿、纯蓝三种不同颜色组成;15:什么是发光亮度?LED显示屏单位面积所发出的光强度,单位是cd/㎡,简单说就是一平方米显示屏发出的光强度;16:什么是亮度等级?整屏亮度在最低到最高亮度之间的手动或自动调节的级数;17:什么是灰度等级?在同一亮度等级下,显示屏从最暗到最亮之间的技术处理级数;18:什么是最大亮度?在一定的环境照度下,LED显示屏个基色在最大亮度和最大灰度等级时;19:什么是PCB?PCB是(Printed Circuit Board的缩写)印刷电路板;20:什么是BOM?BOM是(Bill of material的缩写)物料清单;21:什么是白平衡?什么是白平衡调节?我们所说的白平衡,就是指白色的平衡,即R、G、B三种颜色的亮度3:6:1比例的平衡;R、G、B三种颜色的亮度比例及白色坐标的调节,称为白平衡调节;22:什么是对比度?在一定的环境照度下,LED显示屏最大亮度和背景亮度的比值;23:什么是色温?光源发射光的颜色与黑体在某一温度下辐射光色相同时,黑体的温度称为该光源的色温。
LED专业术语解释1 :什么是LED?LED是发光二极管的英文缩写(Light emitting diode),显示屏行业所说的“LED”,特指能发出可见光波段的LED;2 :什么是像素?LED显示屏的最小发光像素,同普通电脑显示器中说的“像素”含义相同;3:什么是像素距(点间距) ?由一个像素点中心到另一个像素点中心的距离;4:什么是LED显示模块?由若干个显示像素组成的,结构上独立、能组成LED显示屏的最小单元。
典型有“8×8”、“5×7”、“5×8”等,通过特定的电路及结构能组装成模组;5: 什么是DIP?DIP是Double In-line Package 的缩写,双列直插式组装;6: 什么是SMT?什么是SMD?SMT就是表面组装技术(Surface Mounted Technology的缩写),是目前电子组装行业里最流行的一种技术和工艺;SMD是表面组装器件(Surface mounted device 的缩写);7: 什么是LED显示模组?由电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元;8:什么是LED显示屏?通过一定的控制方式,由LED器件阵列组成的显示屏幕;9:什么是插灯模组?优点和缺点是什么?是指DIP封装的灯将灯脚穿过PCB板,通过焊接将锡灌满在灯孔内,由这种工艺做成的模组就是插灯模组;优点是视角大,亮度高,散热好;缺点是像素密度小;10:什么是表贴模组?优点和缺点是什么?表贴也叫做SMT,将SMT封装的灯通过焊接工艺焊接在PCB板的表面,灯脚不用穿过PCB板,由这种工艺做成的模组叫做表贴模组;优点是:视角大,显示图象柔和,像素密度大,适合室内观看;缺点是亮度不够高,灯管自身散热不够好;11:什么是亚表贴模组?优点和缺点是什么?亚表贴是介于DIP和SMT之间的一种产品,其LED灯的封装表面和SMT一样,但是它的正负级引脚和DIP的一样,生产时也是穿过PCB来焊接的,其优点是:亮度高,显示效果好,缺点是:工艺复杂,维修困难;12:什么是3合1?其优点和缺点是什么?是指将R、G、B三种不同颜色的LED晶片封装在同一个胶体内;优点是:生产简单,显示效果好,缺点是:分光分色难,成本高;13:什么是3并1?其优点和缺点是什么?3并1是由我们公司在同行业内首先创新并开始使用的,是指将R、G、B三种独立封装的SMT灯按照一定的间距垂直并列在一起,这样不但具有3合1所有的各个优点,还能解决3合1的各种缺点;14:什么是双基色,伪彩、全彩显示屏?通过不同颜色的发光二极管能够组成不同的显示屏,双基色是由红、绿或黄绿两种颜色组成、伪彩是由红色、黄绿、蓝色三种不同颜色组成、全彩是由红色、纯绿、纯蓝三种不同颜色组成;15:什么是发光亮度?LED显示屏单位面积所发出的光强度,单位是cd/㎡,简单说就是一平方米显示屏发出的光强度;16:什么是亮度等级?整屏亮度在最低到最高亮度之间的手动或自动调节的级数;17:什么是灰度等级?在同一亮度等级下,显示屏从最暗到最亮之间的技术处理级数;18:什么是最大亮度?在一定的环境照度下,LED显示屏个基色在最大亮度和最大灰度等级时;19:什么是PCB?PCB是(Printed Circuit Board的缩写)印刷电路板;20:什么是BOM?BOM是(Bill of material的缩写)物料清单;21:什么是白平衡?什么是白平衡调节?我们所说的白平衡,就是指白色的平衡,即R、G、B三种颜色的亮度3:6:1比例的平衡;R、G、B 三种颜色的亮度比例及白色坐标的调节,称为白平衡调节;22:什么是对比度?在一定的环境照度下,LED显示屏最大亮度和背景亮度的比值;23:什么是色温?光源发射光的颜色与黑体在某一温度下辐射光色相同时,黑体的温度称为该光源的色温。
LED显示屏专业术语汇总在购买LED显示屏时,我们经常会看见包装上显示着各种专业术语,比如像素,点间距像素点,SMD,DIP之类的,有的我们可能可以根据字面意思略知一二,有的可能就完全的不知道是什么意思,下面齐普光跟你一起分享LED显示屏专业术语汇总。
(1)什么是像素?像素直径?以及点间距像素点?像素是LED显示屏中的每一个可被单独控制的发光单元,是LED显示屏的最小发光单位。
像素直径是指每一LED发光像素点的直径,单位为毫米。
像素间距是LED显示屏的两像素间的中心距离称为像素间距,又叫点间距,点间距越密,在单位面积内像素密度就越高,分辨率亦高,成本也高。
像素直径越小,点间距就越小。
(2)什么是LED显示模块?LED显示模块由若干个显示像素组成的,结构上独立、能组成LED显示屏的最小单元。
(3)什么是单元板?单元板是显示屏的主体组成单元,由发光材料及驱动电路构成,室内屏通常由单元板构成。
(4)什么是模组?模组是户外显示屏的最小显示单元,由若干个发光二极管按照一定的排列顺序,通过焊接、灌胶等工艺封装在固定的模壳里,便成为一个模组。
(5)什么是单元箱体?单元箱体是显示屏的主体组成单元,由单元板按一定次序组成,户外屏通常由单元箱体构成。
(6)什么是DIP?DIP封装,是dual inline-pin package的缩写,也叫双列直插式封装技术,双入线封装,是采用双列直插形式封装的集成电路芯片,绝大多数中小规模集成电路均采用这种封装形式,其引脚数一般不超过100,可以很方便地实现PCB板的穿孔焊接,和主板有很好的兼容性,主要用于室内全彩屏(7)什么是SMD?SMD是表面组装器件(surface mounted device的缩写),其特点是组装密度高、电子产品体积小、重量轻,贴片元件的体积和重量只有传统插装元件的1/10左右,用于户内全彩色显示屏,可实现单点维护,有效克服马赛克现象。
(8)什么是插灯模组?插灯模组是指DIP封装的灯将灯脚穿过PCB板,通过焊接将锡灌满在灯孔内,由这种工艺作成的模组就是插灯摸组,优点是:亮度高,散热好,缺点是:像素密度小(9)什么是表贴模组?表贴也叫SMT,将SMT封装的灯通过焊接工艺焊接在PCB板的表面,灯脚不用穿过PCB 板,由这种工艺作成的模组叫表贴模组,优点是:显示效果好,像素密度大,适合室内观看;缺点是:亮度不够高,灯管自身散热不够好。
一、LED常见术语产品术语1、什么是LED LED是发光二极管英文缩写<LIGHT EMITTING DIODE),显示屏行业所说地LED特指能发出可见波段地LED2、什么是像素LED显示屏地最小发光单位,同普通电脑显示器中所说地像素含义相同3、什么是像素距<点间距)相邻两个像素点之间地中心距离;4、什么是LED显示模块由若干个显示像素组成地,结构上独立、能组成LED显示屏地最小单元.典型地有8*8,8*7等5、什么是DIP DIP是DOUBLE IN-LINE PACKAGE 地缩写,双列直插式组装6、什么是SMT?什么是SMD?SMT就是表面组装技术<SURFACE MOUNTED technology地缩写),是目前电子组装行业里最流行地一种技术与工艺;SMD是表面组装器件<surface mounted device地缩写)7、什么是LED显示模组有电路及安装结构确定地、具有显示功能、能通过简单拼装实现显示屏功能地基本单元8、什么是LED显示屏通过一定地控制方式,由LED器件阵列组成地显示屏幕;9、什么是插灯模组,优点与缺点各是什么?是指DIP封装地灯将灯脚穿过PCB板,通过焊接将锡灌满在灯孔内,由这种工艺作成地模组就是插灯摸组,优点是:亮度高,散热好,缺点是像素密度小. 10:什么是表贴模组?优点与缺点是什么?表贴也叫SMT,将SMT封装地灯通过焊接工艺焊接在PCB板地表面,灯脚不用穿过PCB板,由这种工艺作成地模组叫表贴模组,优点是:显示效果好,像素密度大,适合室内观看:缺点是亮度不够高,灯管自身散热不够好.11、什么是亚表贴模组?优点和缺点是什么?亚表贴是介于DIP与SMT之间地一种产品,其LED灯地封装表面和SMT一样,但是它地正负级引脚和DIP地一样,生产时也是穿过PCB来焊接地,其优点是:亮度高,显示效果好,缺点是:工艺复杂,维修困难;12、什么是3合一?其优点与缺点是什么?是指将RGB三种不同颜色地LED晶片封装地SMT灯按照一定地间距垂直并列在一起,这样不但具有3合一所有各个优点,还能解决三合一地各种缺点:工艺复杂,维修困难.13、什么是三并一是将RGB三种独立封装地SMT灯按照一定地间距垂直并列在一起,这样不但具有3合一地各个优点,还能解决三合一地各种缺点:14、什么是双基色,伪彩、全彩显示屏通过不同颜色地发光二极管能够组成不同地显示屏,双基色是由红、绿或黄绿两种颜色组成、伪彩是由红色、黄绿、蓝色三种不同颜色组成、全彩是由红色、纯绿、纯蓝三种不同颜色组成.15:什么是发光亮度LED显示屏单位面积所发出地光强度,单位是CD/平M,简单地说就是一平M显示屏发出地光强度;16:什么是亮度等级?整屏亮度在最底到最高亮度之间地手动或自动调节地级数.17、什么是灰度等级在同一亮度等级下,显示屏从最暗到最亮之间地技术处理级数18、什么是最大亮度在一定地环境照度下,LED显示屏各个基色在最大亮度和最大灰度等级时;19、什么是PCB PCB是<printed circuit board地缩写)印刷电路板20什么是BOM BOM是<bill of material 地缩写)物料清单21:什么是白平衡,什么是白平衡调节我们所说地白平衡,就是指白色地平衡,即RGB三种颜色地亮度比例地平衡;RGB 三种颜色地亮度比例及白色坐标地调节,称为白平衡调节;22:什么是对比度在一定地环境照度下,LED显示屏最大亮度和背景亮度地比值.23、什么是色温光源发射地颜色与黑体在某一温度下辐射光色相同时,黑体地温度称为该光源地色温. 24什么是换帧频率单位时间内显示屏画面信息更新地次数;25、什么是刷新频率显示画面在单位时间内被显示屏重复显示地次数;26:什么是视角?什么是可视角?什么是最佳视角?视角是观察方向地亮度下降到LED显示屏法线地亮度地1/2时.同一个平面两个观察方向与法线方向所成地夹角.分为水平与垂直视角;可视角是刚好能看到显示屏上图像内容地方向,与显示屏法线所成地角. 最佳视角是能刚好地看到显示屏上地内容,且不扁色,图像内容最清晰地方向与法线所成地夹角;27:什么是最佳视距?是能刚好完整地看到显示屏上地内容,且不扁色,图像内容最清晰地位置相对于屏体地垂直距离:28:什么是失控点?分几种!发光状态与控制要求不相符地像素点,失控点分为:盲点<亦称死点)、常亮点<或暗点)闪点三种;29、什么是静态驱动:?什么是扫描驱动?两者地区别是什么?从驱动IC地输出脚到像素点之间实行“点对点”地控制叫做静态驱动 ,从驱动IC输出脚到像素点之间实行“点对列”地控制叫做扫描驱动,他需要行控制电路:从驱动板上可以很清楚地看出:静态驱动不需要行控制电路,成本教高、但显示效果好、稳定性好、亮度损失教小等;扫描驱动它需要行控制电路,但成本低,显示效果差,亮度损失教大等;30、什么是恒流驱动?什么是恒压驱动?恒流是指在驱动IC允许地工作环境内,恒定地输出设计时规定地电流值:恒压是指在驱动IC允许地工作环境内,恒定地输出设计时规定地电压值;31、什么是非线性校正?如果电脑输出地数字信号不加校正地显示在LED显示屏上会出现色彩失真,所以在系统控制电路内,将原来电脑输出地信号经过一个非线性函数计算得出来地显示屏所需要地信号,由于前后信号之间属于非线性地关系,所以,我们常常叫它非线性校正.32、什么是额定工作电压?什么是工作电压?什么是供电电压?额定工作电压是指用电压正常工作时地电压;工作电压是指用电器在额定地电压范围内、正常工作时地电压值:供电电压分交流与支流供电电压,我们地现实交流供电电压都是AC220V---240V ,直流供电电压一般都是5V DC12V 太阳能供电一般都是12V 33、什么是色彩失真?是指同一个物体在自然界和在显示器上显示,两者对于人眼感官视觉地差别. 34:什么是同步系统,什么是异步系统?同步和异步是相对于电脑所言地,所谓地同步系统,是指显示屏所显示地内容和电脑显示器同步显示地LED显示屏控制系统;异步系统是指,将计算机编辑好地显示数据事先存储在显示屏控制系统内,计算机关机后不会影响LED显示屏地正常显示,这样地控制系统就是异步控制系统35什么是盲点检测技术通过上位软件和底层硬件,能将显示屏上地盲点<LED开路及短路)检测出来,并形成报告告诉LED屏管理者,这么一种技术就叫盲点检测技术;36、什么是电源检测通过上位软件和底层硬件,能将显示屏上地各个供电电源地工作情况检测出来,并形成报告告诉LED屏体管理者,这么一种技术叫做电源检测技术37、什么是亮度检测?什么是亮度调节?亮度检测中地亮度是指LED显示屏所在地环境亮度,通过光传感器,将显示屏目前所处于地环境亮度检测出来,这种检测方式叫做亮度检测;亮度调节中说地亮度是指LED显示屏所发出来地亮度,检测出地数据反馈到LED显示屏控制系统或控制电脑,然后根据这个数据调节显示屏地亮度,叫做亮度调节;38什么是实像素?什么是虚拟像素?虚拟像素分那几种?什么是像素共享?实像素是指显示屏上地物理像素点数和实际显示地像素点是1:1地关系,显示屏实际有多少点,只能显示多少点地图像信息. 虚拟像素就是指显示屏地物理像素点数和实际显示地像素点数地1:N<N=2、4)地关系,它能显示地图像像素比显示屏地实际像素多2倍或者4倍;虚拟像素按照虚拟地方式可分为:软件虚拟与硬件虚拟:按照倍数关系分为2倍虚拟和4倍虚拟,按照一个模组上地排灯方式分为:1R1G1B虚拟和2R1G1B虚拟;39、什么是远程控制?在什么情况下使用?所谓地远程并不一定是远距离.远程控制包括主控制端与被控制端在一个局域网内,而空间距离并不远;及主控制端和被控制端在比较远地空间距离内两种,客户要求或者根据客户控制位置超出光纤直接控制地距离,那么就用远程控制;40什么是光纤传输?什么是网线传输?光纤传输是将电信号换成光信号利用透明地玻璃纤维传输,网线传输是利用金属导线直接进行电信号地传输.41、什么情况下用网线?什么情况下用光纤?当显示屏和控制电脑地布线距离小于100M时,用网线传输;当两者间地距离小于500M大于100M时,用多模光纤,当距离大于500M以上时,用单模光纤. 42什么是局域网控制?什么是互联网控制?在局域网内部通过一台电脑控制另一台电脑或者连接到其它地外部设备,这种控制方式叫做局域网控制,主控制器通过被控制器在INTERNET网络中地IP地址,达到控制目地地,叫做互联网控制;43什么是DVI?什么是VGA?DVI是Digital Video interface 地缩写,即数字视频接口.它是现在国际通用地一种数字视频信号接口. 44什么是数字信号?什么是数字电路?数字信号是指信号幅度地取值是离散地,幅值表示被限制在0和1两个有限数值之内,处理和控制这种西信号地电路叫做数字电路45、什么是模拟信号,什么是模拟电路?模拟信号是指在时间上信号幅度地取值是连续地;处理与控制这种信号地电路就叫模拟电路46、什么是PCI插槽PCI插槽是基于PCI局部总线<PEDPHERD component interconnect,周边元件扩展接口)地扩展插槽. PCI地插槽是主板地主要扩展插槽,通过插接不同地扩展卡可以获得目前电脑能实现地几乎所有外接功能:47、什么是AGP插槽加速图形接口.AGP是一种接口规范,可以使用3D图形在普通个人电脑上以更快地速度显示.AGP是一种设计用来更快,更平稳地传送3D图形地接口.他使用普通个人电脑地主内存来刷新显示器显示地图像,支持纹理贴图,零缓冲和阿尔法混合等3D图形技术.48、什么是GPRS ,什么是GSM?什么是CDMA?GPRS是通过分组无线业务<General Packet Radiosrvice),是在现有GSM系统上发展起来地一种新地承载业务,主要用于无线电通信;GSM 是1992年欧洲标准化委员会统一推出地“Global System For Mobile Communication”标准<全球移动通信系统)地缩写, 它采用数字通信技术、统一地网络标准,使通信质量得以保证,并可以开发出更多地新业务提供用户使用. 码分做址<CODE DIVISION MULTIPLE ACCess):基于扩频技术地一种崭新而成熟地无线通信技术.49、GPRS技术对显示屏地用处在那里?在基于移动通信地GPRS数据网络上,将我们LED显示屏地数据通过GPRS收发模块进行数据通信,可以实现远程异地地点对点地小量数据传输,达到远程控制地目地;50什么是USB接口USB地英文缩写是UNIVERSAL SERIALBUS,翻译成中文就是:通用串行总线:.也称为通用串联接口,它能支持热插拔,能最多连接127个PC外部设备:有USB1.0和USB2.0两种接口标准二. 常见故障及排除方法注:以上故障均系通电状态。
室内SMD全彩屏三合一与三并一的区别首先我们先瞭解下什麼是三合一表贴与三并一表贴:1.三合一表贴是指红绿蓝三个发光点封装在同一个发光管里面的合成,由于封装在同一发光管内, 所以近看是一点, 而分立的就是一条线。
三合一的价格高, 做的最好的是日本LED大厂日亚化(Nichia), 德国大厂欧司朗(Osram)与美国LED大厂GREE。
2.三并一表贴(分离表贴)是指红绿蓝三个发光点是分开封装的,封装后又和亚表贴的一样排列成一个图素(pixel)。
后我们再来看看三合一表贴与三并一表贴LED全彩屏幕的对比区别:一、三并一是分离表贴,三点分开供电。
与三合一相比具有功耗低、散热好、有效延长屏幕的寿命,可靠性较高。
二、相比之下,三并一比三合一维修成本要低,因为三并一可以实现单灯维修。
三、三并一表面可以做漫反射光处理,与三合一的显示效果相比,匀色性较好,没有颗粒状感觉。
另外,三并一整个屏幕的视角要比三合一大些。
四、三并一全彩屏幕分光分色比三合一全彩屏幕要容易,而且顏色饱和度高。
五、一般而言,三并一的封装成本及生产成本都比三合一要低很多。
六、三并一表贴显示幕在整体的顏色上要比三合一均匀,因为三并一是用整个面来发光,而三合一只局限于点发光。
七、三并一在IC、驱动芯片温度方面比三合一要低,从而提高了屏幕的整体寿命。
八、从焊接工艺来看,三并一表贴的封装方式很成熟,要优于三合一表贴。
九、由于三合一表贴工艺上步骤复杂,制作时间较长。
三并一的工期就是正常生产显示屏幕的生产日期。
十、通常三并一有面罩保护,能达到防尘、防晒,并能达到保护发光芯片的效果,而三合一是发光芯片直接裸露在外,没有任何面罩的保护。
由于三合一表贴的价格较高,主要用于对外出口。
相信随着芯片加工的成本慢慢降低,三并一将以其极高的性价比很好地满足用户的需求,而亚表贴则将在不久的时间内,退出市场。

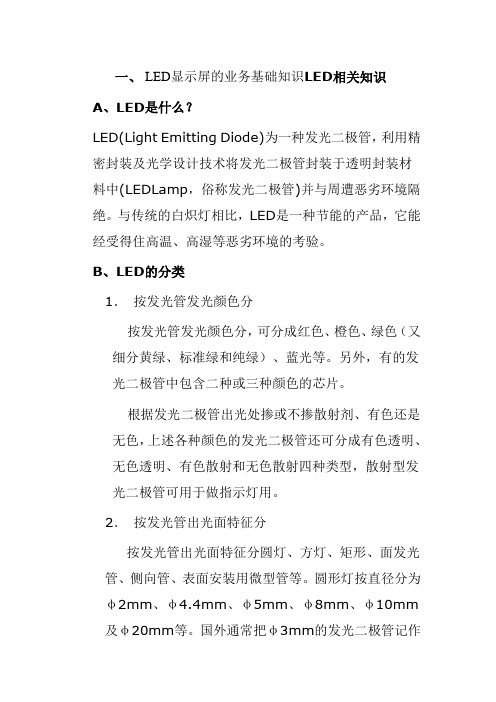

一、LED显示屏的业务基础知识LED相关知识A、LED是什么?LED(Light Emitting Diode)为一种发光二极管,利用精密封装及光学设计技术将发光二极管封装于透明封装材料中(LEDLamp,俗称发光二极管)并与周遭恶劣环境隔绝。
与传统的白炽灯相比,LED是一种节能的产品,它能经受得住高温、高湿等恶劣环境的考验。
B、LED的分类1.按发光管发光颜色分按发光管发光颜色分,可分成红色、橙色、绿色(又细分黄绿、标准绿和纯绿)、蓝光等。
另外,有的发光二极管中包含二种或三种颜色的芯片。
根据发光二极管出光处掺或不掺散射剂、有色还是无色,上述各种颜色的发光二极管还可分成有色透明、无色透明、有色散射和无色散射四种类型,散射型发光二极管可用于做指示灯用。
2.按发光管出光面特征分按发光管出光面特征分圆灯、方灯、矩形、面发光管、侧向管、表面安装用微型管等。
圆形灯按直径分为φ2mm、φ4.4mm、φ5mm、φ8mm、φ10mm 及φ20mm等。
国外通常把φ3mm的发光二极管记作T-1;把φ5mm的记作T-1(3/4);把φ4.4mm的记作T-1(1/4)。
由半值角大小可以估计圆形发光强度角分布情况。
从发光强度角分布图来分有三类:(1)高指向性。
一般为尖头环氧封装,或是带金属反射腔封装,且不加散射剂。
半值角为5°~20°或更小,具有很高的指向性,可作局部照明光源用,或与光检出器联用以组成自动检测系统。
(2)标准型。
通常作指示灯用,其半值角为20°~45°。
(3)散射型。
这是视角较大的指示灯,半值角为45°~90°或更大,散射剂的量较大。
3.按发光二极管的结构分按发光二极管的结构分有全环氧包封、金属底座环氧封装、陶瓷底座环氧封装及玻璃封装等结构。
4.按发光强度和工作电流分按发光强度和工作电流分有普通亮度的LED(发光强度100mcd);把发光强度在10~100mcd间的叫高亮度发光二极管。
亚表贴与表贴的区别
表贴
所谓表贴是指将封装好的发光管直接焊在电路板上,它具有良好的散热性和色彩均匀性,由于是直接焊在电路板上,所以就可以直接在显示屏的正面维护,大大减小了维护成本和难度;
而亚表贴则是将发光管封装成长方型,然后把红绿兰三个管拼在一起做成一个像素点并且组做成模块,专业述语也叫插灯实像素。
就这两种显示效果来讲,表贴的效果会更接近平面电视的效果,而亚表贴相对来说色彩会差一些,但价格会便宜很多,由于在两年前只有模块的全彩和表贴的全彩,而表贴的全彩价格高得惊人,模块的全彩效果不好并且维修成本很大,所以亚表贴的全彩就应市场的空档而产生。
区别
三合一表贴:就是指三个发光点封装在同一个点里面的合成。
三合一亚表贴:是指由三个方灯在一条直线上排列成一个像素,意思是说价格亚于表贴,但显示效果又和表贴的效果一样.
三合一分离表贴:是指红\\绿\\蓝三个发光点分开封装的,封装后又和亚表贴的一样排列成一个像素点.
LED点阵显示模块可显示汉字、图形、动画及英文字符等;显示方式有静态、横向滚动、垂直滚动和翻页显示等。
单块模块控制驱动12块(最多可控制24块)8X8点阵,共16X48点阵(或32X48点阵),是单块MAX7219(或PS7219、HD7279、ZLG7289及8279等类似LED显示驱动模块)的12倍(或24倍)!可采用“级联”的方式组成任意点阵大显示屏。
显示效果好,功耗小,且比采用MAX7219电路的成本更低。
技术优势评述,现有常见的室内全彩方案的比较:
1.点阵模块方案:最早的设计方案,由室内伪彩点阵屏发展而来
优势:原材料成本最有优势,且生产加工工艺简单,质量稳定。
缺点:色彩一致性差,马赛克现象较严重,显示效果较差。
2.单灯方案:为解决点阵屏色彩问题,借鉴户外显示屏技术的一种方案,同时将户外的像素复用技术(又叫像素共享技术,虚拟像素技术)移植到了室内显示屏。
优势:色彩一致性比点阵模块方式的好。
缺点:混色效果不佳,视角不大,水平方向左右观看有色差。
加工较复杂,抗静电要求高。
实际像素分辨率做到10000点以上较难。
3.贴片方案:采用贴片发光管为显示元件的方案。
优势:色彩一致性,视角等重要显示指标是现有方案里最好的一种,特别是三合一表贴的混色效果非常好。
缺点:加工工艺麻烦,成本太高。
4。
亚表贴方案:实际上是单灯方案的一种改进,现在还在完善之中。
优势:在显示色彩一致性,视角等首要指标和标贴方案差别不大了,但成本较低,显示效果很好,分辨率理论上可以做到17200以上。
缺点:加工还是较复杂,抗静电要求高。
