---------------------------------------------------------------最新资料推荐------------------------------------------------------ 北京现代汽车电器知识基础培训课件北京现代汽车电器知识基础培训课件汽车电路培训空调系统等级培训第一部分汽车空调概述第二部分空调热力学基础知识第三部分制冷理论第四部分空调系统主要部件第五部分自动空调第六部分故障诊断第七部分空调电路 2 空调热力学基础 21 压力温度与压力的关系 3 制冷理论CFC12 氟利昂特点 1 蒸发潜热大容易液化 2 不燃烧不爆炸 3 化学性质稳定不变质 4 无毒无腐蚀不损坏衣物 5 成本低容易获得皮肤癌白内障呼吸道疾病温室效应 CFC12 的控制蒙特利尔协定 CFC12 化学分子式 CCL2F2 HFC134a 化学分子式 CH2FCF3 制冷剂的名称由来 C F CL CL F 碳原子数目＝ 1 氢原子数目＝ 0 氯原子数目＝ 2 C F F C F F H H 碳原子数目－1＝1 氢原子数目＋1 ＝3 氟原子数目＝ 4 对称性标记＝ a R12 R134a 改变流动特性膨胀阀⑩ 27kgNcm232kgNcm2 压力开关⑨ 32kg Ncm235kgNcm2 安全阀⑧ 停止使用熔化螺栓熔化螺栓硅胶沸石储液器⑦ 平板散热平行流式冷凝器⑥ 改变软管材料 NBRRBR 内衬加进尼龙套软管⑤ 改变螺孔尺寸快速连接式接口维修阀④ 改变封口 NBRRBR 压缩机③ 改变管道接头形状改变 O 型圈材料 NBRRBR 管道② 矿物质合成油压缩机油① CFC12HFC134a 制冷剂说明项目编号 4 空调系统主要部件 AC 继电器鼓风机继电器高速继电器压缩机储液干燥罐 AQS 加热蒸发器湿度传感器 FATC 模块室内温1/ 10度传感器 Amb 传感器光照传感器功率三极管 CONDENSER TXV Thermal Expansion Valve 型空调系统蒸发器冷凝器风扇冷凝器压缩机鼓风机储液干燥器膨胀阀感温管高温高压气体中温高压液体低温低压液体低温低压气体 CCOTClutch Cycling Orifice Tuble 型空调系统蒸发器液气分离器冷凝器风扇冷凝器压缩机鼓风机膨胀管高温高压气体中温高压液体低温低压液体低温低压气体 41 压缩机旋转挂片式涡旋式压缩机涡旋式压缩机工作过程可变斜盘 18 压缩机不可变斜盘 18 压缩机斜盘式SWASH PLATE TYPE 斜盘活塞轴控制室 Pc 控制阀输出室 Pd 进气室 Ps 空调泵可变斜盘式工作示意图入口压力减少输出室入口压力控制室标准值检测压力标准化入口压力标准化通风温度防止离合器打滑改善耗油量防止发动机震动控制室控制室压力逐渐增加控制阀打开蒸发器负荷增加检测压力控制室输出室控制室关闭斜盘倾斜角减少出口流量减少斜盘倾斜角逐渐增加出口流量逐渐增加控制室压力减少工作控制室压力进气室压力工作 1 入口压力低于标准值 20kgfcm2 膜片收缩控制阀打开输出气体进入控制室控制室压力增加斜盘角度减少控制室压力增加输出室膜片 Ps 控制阀打开工作 2 控制室压力减少输出室控制阀关闭入口压力高于便准值20kgfcm2 膜片膨胀控制阀关闭输出气体不能进入控制室控制室压力减少斜盘倾斜角增大 42 冷凝器结构分为三种管片式管带式与平行流管片式管带式 R-134A 平行流动---------------------------------------------------------------最新资料推荐------------------------------------------------------式 Sub-Cool type 平行流动式正常状态蒸发器冷冻蒸发器温度传感器电阻 R-T 特性曲线蒸发器表面温度传感器位置蒸发器平均温度箱式水分流入时正常工作时 47 三元压力开关中压 3 中压 4 低压高压 1 低压高压 2 高压低压控制压缩机中压控制冷凝器风扇高压中压低压 ECM 低压高压中压 1 3 4 2 电路图低压高压开关 kgcm2 中压开关 kgcm2 ON OFF 1151215508 ON OFF 2019 23025 2620 3220 开关打开／关闭范围高压低压中压 APT 传感器 APT 传感器 A 上面 02V not 0V 是制冷剂管路压力0 时信息传感器把此信息传输到发动机ECM 0V 意味电路断开 B 上面 48V 是说明管路压力超过额定值压力高5V 意味电路短路 0 5 10 326 约 02V 压力 kg 约 48V 正常 l工作范围输出 Vdc 搭铁点的分布 1 黄金分割法 0382 0382 03820618 0618 0618 保险丝继电器的位置要熟悉充分利用检测仪调取故障码熟悉相关插头位置电路检查要用黄金分割法 Copyright byHyundai Motor Company All rights reserved Immobilizer ECMEngine Control Module 线圈天线 ICM Immobilizer ControlModule TP ECM Engine Control Module Transponder TPAntenna Coil SMARTRA 线圈天线与 SMARTRA ImmobilizerLamp Shinchang 类型SMARTRA 类型System operation Actuation of coil antenna and key information Key information3/ 10Transponder Antenna coil Key information Engine start or No engine start Charge ASIC Engine ECU SMARTRA Immobilizer Lamp Immobilizer Lamp 防盗指示灯 ON IG OFF ON Immobilizer Lamp TP Key OFF BLINK 闪烁OK FAILE 故障维修以及诊断DIAGNOSTIC TROUBLE CODES ENGINE 故障码在发动机系统中读取故障诊断 Twice 试验超过次数 P1699 ECM 内存异常 P1695 ECM 信号错误 P1694 ECM 认证失败 P1696 Invalid key 无效钥匙 SMARTRA 无应答 P1690 SMARTRA 信息错误 P1676 SMARTRA 线圈天线异常P1691 Antenna coil 线圈天线 TP 无应答 TP 应答异常 P1693 TP 程序异常 P1675 TP 状态异常 P1674 Transponder TP Fault types Diagnostic codes Item PIN code PIN 代码根据车架号 VIN经过特殊的程序生成怎么样生成假如输入错误的PIN 代码三次以上那么发动机 ECM 将会锁止一个小时特别注意学习钥匙匹配 key 中立模式ECM初始化NEUTRAL MODE ECM 目的 6 位阿拉伯数字 ex 123456 组成内容项目数据流已经锁止的 ECM LOCKED 初始化中立 ECM NEUTRAL 已经学习的 ECM LEARNT 新的 ECM VIRGIN ECU STATUS 没有检测到钥匙信息 NOT CHK 没有登记的钥匙 INVALID 已经学习的钥匙 LEARNT 新钥匙 VIRGIN KEY STATUS 学习匹配 ECM virgin status 学习匹配 ECM learnt status 中立模式 NEUTRAL MODE Troubleshooting procedure 新的ECM 钥匙学习更换新的ECM 新的SMARTRA NO 更换旧的SMARTRA 旧的 ECM 需要两辆车的 PIN 码中立模式钥匙学习---------------------------------------------------------------最新资料推荐------------------------------------------------------ 更换旧的 ECM 新的 SMARTRA NO 更换新的 SMARTRA 新钥匙如果客户想要体添加钥匙钥匙学习 PIN 码只有一个钥匙新钥匙钥匙学习 PIN 码所有的钥匙都丢失更换部件程序项目汽车空调就是随时对车厢内或者驾驶室内空气的温度湿度流速清洁度噪音等参数进行调解将其控制在舒适的标准范围之内的技术汽车空调技术包括了降温供热除湿通风净化调风速防噪声等方面的技术汽车空调的基本功能汽车空调的服务对象 1 汽车空调器概要 11 汽车空调环境参数 12 汽车空调技术的发展过程单一取暖单一冷气冷暖一体自动控制微机控制13 汽车空调的特点与特殊要求 1〉汽车容积狭小人员密集2〉汽车行驶时震动和冲击 3〉不能使用电力作为动力源4〉结构紧凑 5〉制冷剂的流量变化幅度大 6〉消耗动力耗油量的增加 P ＝ F S P 气体压强 Pa F 气体对内壁的压力 N S 压力 F 的作用面积 m2 工程上的压力计算公式单位面积热力学温度摄氏温度华氏温度 273 0 32 373 100 212 0 －273 －460 F ＝18t32 t＝ F－32 18 T＝ 27315t t＝ T －27315 F ℃ K ℃ F 华氏温度 F t 摄氏温度℃ T 绝对温度 K 压力增加沸点上升压力降低沸点下降． 23 显热与潜热 1 显热使物体的温度升高或降低不改变改变物质的形态那么它所吸收或放出的热称为显热水在沸腾前的吸热或放热称为显热因为此热可使水温身高或降低2 潜热使物质状态发生改变而温度不变那么它所吸收或放出的5/ 10热称为潜热水在沸腾时的吸热称为潜热冰水水蒸气的状态变化显热显热显热潜热潜热制冷是利用制冷剂的状态变化来实现的冷凝过程蒸发过程液体气化蒸发表面的气化现象沸腾表面和内部发生的剧烈的气化现象由于气化的液体分子吸收了液体内的热量蒸发时液体本身的温度会降低沸腾时涌现大量的气泡必须从外界吸热液体的温度保持不变制冷剂的气化是沸腾但按习惯仍称为蒸发 25 节流节流就是流体经过通道截面突然缩小的阀门或者孔口后发生的降压降温的现象节流是不可逆过程节流是绝热过程 1 2 26 热力学第二定律它指出热量可自发地从高温物体向低温物体转移而不能自发地从低温物体向高温物体传递要让低温物体中的热量转移到高温物体中去则必须消耗外界功蒸汽液体冷凝剂蒸发冷凝释放热量吸收热量32 制冷工作循环 33 状态变化的物理原理低温低压的气体压缩机冷凝器膨胀阀高温高压的气体低温低压的液体高温高压的液体蒸发箱物质状态的变化温度压力的变化 34 制冷剂对制冷剂的要求 1 沸点的温度要适当的低 2 蒸发器的蒸发潜热要大 3 冷凝压力要适当的低 4 蒸汽的比体积要少 5 压缩机吐出气体的温度要低 6 临界温度要高 7 腐蚀性要小 8 稳定性要高 9 对电的绝缘性要好北京现代汽车有限公司等级培训空调科目中级北京现代汽车有限公司等级培训电路科目中级为什么要使用电路图 1 2 3 4 故障检测帮助检查电器故障区分故障属于部件问题还是线路问题自我学习包含信息这些都代表什么学习内容部件---------------------------------------------------------------最新资料推荐------------------------------------------------------ 位置索引锁止点端子外壳母连接器实际锁止点端子外壳公连接器实际导线连接器和端子号排列顺序母连接器ETM 显示公连接器 ETM 显示※ E TM 电气故障检修手册实例图端子顺序号母导线连接器从右上侧开始到左下侧的顺序读号码公导线连接器从左上侧开始往右下侧的顺序读号码一般来讲在部件和导线连接状态下的线束侧连接器为母连接器而部件上连接器一般为公连接器在决定ECM 的端子号时此编号顺序方式并不适用参考连接器配置部分内的控制线束部分以获得正确的编号顺序线束布置接头点显示接头的位置蓄电池座盘发动机室保险丝继电器盒电路图表示方法实线表示整个部件虚线表示部分部件制动灯开关踩下踏板时闭合上右角是它的名称名称下是部件的功能连接器阳连接器阴连接器连接器编号连接器室编码连接器直接与部件相连连接器与引线连接相连的引线直接与部件相连连接器上的螺钉端二极管只容许电流朝箭头所示方向 l 流动额定电流识别标记至其它保险丝短接杆在点火开关 ON 时提供电源 ON 电源常时电源发动机室继电器盒保险丝和易熔丝二极管电流缓冲层基本上重新使用的保险丝如果通过电流缓冲层的电流过大会导致电流缓冲层过热和断路冷却时一些单元会自动复位其它单元必须手动复位导线波线表示导线继续连接导线绝缘层是黄色并带有红条右侧页左侧页在同一页或另一页继续流动此电流箭头表明电流流动的方向您应在标记位置内寻找 A 电路名称导线与另一条电路连接此导线将7/ 10重新显示在箭头指向的那个电路上断线表示部分电路参考完整示意图内的电路导线选择任意项或标记不同模式并用这样的选择括架显示自动变速器手动变速器虚线表示红和黄蓝导线共用 E35 连接器 ON电源仪表盘保险丝盒参考保险丝的分布短接点编号接头并用圆点显示在车辆中这些接头的连接状态和正确位置会有所改变搭铁此符号表示导线末端附着在车辆的金属部件上表示部件的外壳直接搭铁屏蔽线表示屏蔽线屏蔽线要永久搭铁主要用在发动机和变速器的传感器信号线上开关短接连接器表示开关沿虚线摆动并表示开关之间的连动关系表明与仪表盘其它指示器导通继电器当电流流经线圈时触点转换显示导线接合的连接器表示用灯泡显示警告灯指示灯继电器常闭触点常开触点导线颜色的缩写紫色 Vvice 线束识别标记有的车辆没有空调线束而是把空调线束放在了仪表板线束里头导线连接器的识别导线连接器识别代号由线束位置的识别代号和导线连接器识别代号组成导线位置连接器参考线束布置图★部件和线束间连接★线束间连接 E 10 -1 M R 01 导线连接器分序列号一个部件有两个以上的连接器导线连接器主序列号发动机线束导线连接器序号后线束主线束★与 BCM 模块连接★与接线盒连接 BCM -C E 发动机线束导线连接器序列号车身控制模块的缩写 IP -A 室内接线盒内导线连接器的名称室内接线盒的缩写 ER -A 发动机室内接线盒内导线连接器的名称发动机室接线盒的缩写 Interior panel Engine relay 仪表板室内保险丝盒仪表板室内保险丝盒 elantra IP -A IP -B IP -C IP -D---------------------------------------------------------------最新资料推荐------------------------------------------------------前面后面仪表板室内保险丝盒 sonata IP -L IP -M IP -A IP -BIP -C IP -D IP -E IP -F IP -G IP -K IP -J 发动机室接线盒发动机室接线盒 B 车速传感器 EPS 安全气囊 ABS K 线 TCS 传感器搭铁搭铁 ECS 自动调整 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8Sheet3 Sheet2 Sheet1 搭铁电动车门镜开关 CL-19 CL9 CL21 连接器 MD01-2 MD02 D12 D08 GO4 D02 部件左电动车门镜电机与除雾器右电动车门镜电机与除雾器位置参考页码参考页部件参考页左电动车门镜电机与除雾器电动车门镜开关右电动车门镜电机与除雾器连接器搭铁部件位置参考页码 D02 左电动车门镜电机与除雾器 CL-19 D08 电动车门镜开关 CL-19 D12 右电动车门镜电机与除雾器CL-19 连接器MD01-2 CL9 MD02 CL9 搭铁GO4 CL21 Sheet3 Sheet2 Sheet1 符号导线颜色 B 黑色 O 橙色 L 蓝色P 粉红色 Br 棕色 R 红色 G 绿色 W 白色 Gr 灰色 Y 黄色 Lg 浅绿色 Ll 浅蓝色 black green gray light-green yellow orange pinkred white Pp purple T tan 单词blue brown 紫色黄褐色light-blue Sheet3 Sheet2 Sheet1 符号导线颜色 B 黑色 O 橙色9/ 10L 蓝色 P 粉红色 Br 棕色 R 红色 G 绿色 W 白色 Gr 灰色 Y 黄色Lg 浅绿色 Ll 浅蓝色 black blue brown green gray light-green yellow 单词 orange pink red white Pp purple 紫色 T tan 黄褐色 light-blue 线束名称位置发动机线束发动机室 E 乘客室 M 控制线束 C I 车门线束车门 D engine main control rear door air 主车顶底板后行李箱盖后备箱门燃油泵线束仪表线束空调线束车厢尾部行李箱室仪表板防撞装饰板室内鼓风机位置R A instrument Sheet3 Sheet2 Sheet1 编号项目说明制冷剂CFC12HFC134a 管道改变管道接头形状改变封口 NBRRBR 软管改变软管材料 NBRRBR 熔化螺栓硅胶沸石停止使用熔化螺栓膨胀阀改变流动特性① 压缩机油矿物质合成油② 改变 O 型圈材料NBRRBR ③ 压缩机④ 维修阀⑤ 内衬加进尼龙套⑥ 冷凝器平板散热平行流式⑦ 储液器⑧ 安全阀32kgNcm235kgNcm2 ⑨ 压力开关27kgNcm232kgNcm2 ⑩ 改变螺孔尺寸快速连接式接口冬夏相对湿度 CO2 体积分数温度℃ 16～25 24～28 50～70 20～30 ＜003 ＜001 ＜3 ＜02 ＜45 0～14 30～35 5～10 ＜075＞03 ＞03 ＞0015 ＞3 ＞04 ＞65 ＜0 ＞43 ＜5 ＞10 ＞003 ＞4 ＞15 ＞120 舒适带不舒适带 15～3090～95 ＜15 ＞95 减速度 ms2 CO 体积分数风速 ms 换气量 m3 人h 振动 mm 噪音 dB 有害带 00。

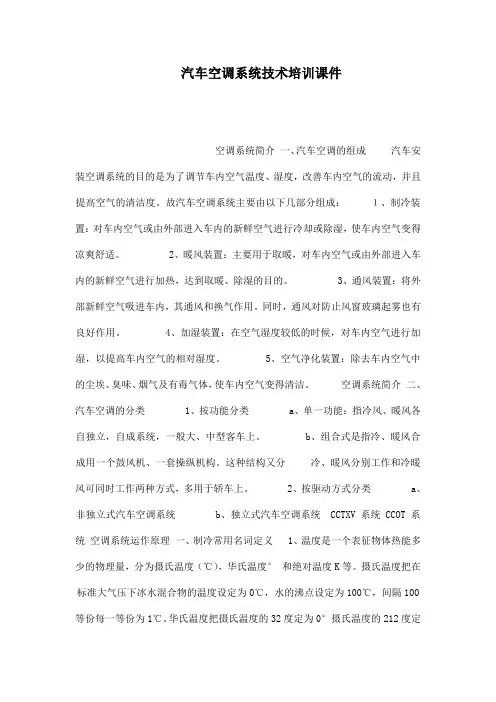

汽车空调系统技术培训课件空调系统简介一、汽车空调的组成汽车安装空调系统的目的是为了调节车内空气温度、湿度，改善车内空气的流动，并且提高空气的清洁度。

故汽车空调系统主要由以下几部分组成：１、制冷装置：对车内空气或由外部进入车内的新鲜空气进行冷却或除湿，使车内空气变得凉爽舒适。

2、暖风装置：主要用于取暖，对车内空气或由外部进入车内的新鲜空气进行加热，达到取暖、除湿的目的。

3、通风装置：将外部新鲜空气吸进车内，其通风和换气作用。

同时，通风对防止风窗玻璃起雾也有良好作用。

4、加湿装置：在空气湿度较低的时候，对车内空气进行加湿，以提高车内空气的相对湿度。

5、空气净化装置：除去车内空气中的尘埃、臭味、烟气及有毒气体，使车内空气变得清洁。

空调系统简介二、汽车空调的分类 1、按功能分类 a、单一功能：指冷风、暖风各自独立，自成系统，一般大、中型客车上。

b、组合式是指冷、暖风合成用一个鼓风机、一套操纵机构。

这种结构又分冷、暖风分别工作和冷暖风可同时工作两种方式，多用于轿车上。

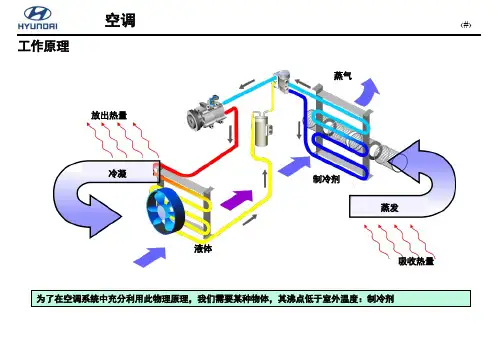

2、按驱动方式分类 a、非独立式汽车空调系统 b、独立式汽车空调系统 CCTXV 系统 CCOT 系统空调系统运作原理一、制冷常用名词定义 1、温度是一个表征物体热能多少的物理量，分为摄氏温度（℃），华氏温度°和绝对温度K等。

摄氏温度把在标准大气压下冰水混合物的温度设定为0℃，水的沸点设定为100℃，间隔100等份每一等份为1℃。

华氏温度把摄氏温度的32度定为0°摄氏温度的212度定为100°F ，间隔100等份每一等份为1°F 。

绝对温度把摄氏零下273度设定为零点，单位间隔与摄氏温度相同。

C K+273 2、湿度是表征空气中含有水份多少的物理量。

分为绝对湿度和相对湿度两种。

绝对湿度表示1m3湿空气中所含水蒸汽的质量。

相对湿度表示湿空气中实际含有的水蒸气量与相同温度下饱和湿空气含有的水蒸气量的比值，它说明湿空气的潮湿程度或接近饱和的程度。
