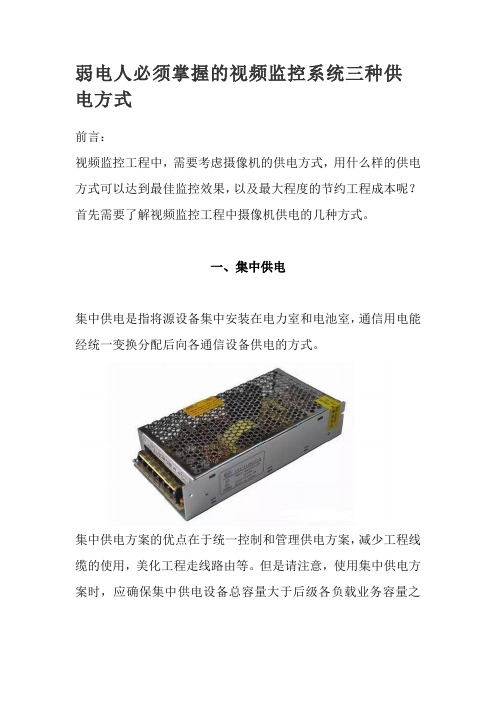

弱电人必须掌握的视频监控系统三种供电方式前言：视频监控工程中，需要考虑摄像机的供电方式，用什么样的供电方式可以达到最佳监控效果，以及最大程度的节约工程成本呢？首先需要了解视频监控工程中摄像机供电的几种方式。
一、集中供电集中供电是指将源设备集中安装在电力室和电池室，通信用电能经统一变换分配后向各通信设备供电的方式。
集中供电方案的优点在于统一控制和管理供电方案，减少工程线缆的使用，美化工程走线路由等。
但是请注意，使用集中供电方案时，应确保集中供电设备总容量大于后级各负载业务容量之和。
同时，也要考虑前级线缆线径应满足后级所有负载的电流量线径需求。
集中电源供电：在220V电源处接12V集中电源一个，再用2*1.0红黑电源线分别接给摄像头，12V供电距离不可超过100米。
在接个单个电源线接头，再把单个电源线接头和监控摄像头电源接头相连接即可。
集中供电方式是指在监控室或某个中间点采用12V开关电源向前端负载集中供电。
优点：施工较方便，便于维护，统一控制和管理。
缺点：直流低压供电传输距离过远电压损耗高，传输过程中抗干扰能力差。
数据中心的管理对象主要包括基础设施与IT基础架构两大部分，其中基础设施包括供配电、UPS、空调、消防、安保、环境监测等机房系统;基础架构包括网络设备、主机设备、存储设备等IT 设备。
集中监控的目标就是要能够通过管理与技术的应用，对基础设施与IT基础架构的运行情况进行监视，实现故障与异常的实时发现与通知;此外还可以通过对监控数据搜集与整理，为容量管理、事件管理、问题管理、符合性管理提供分析的基础，最终实现数据中心高可用性的目标。
二、点对点供电点对点供电是指从监控室直接引出220V交流电，在摄像机旁边接一个单独DC12V电源，再接在监控摄像头上，安装好支架即可。
优点：220V交流电在传输过程中电压损耗低，抗干扰能力强。
缺点：每个点都要安装一个电源，施工较麻烦。
三、PoE供电PoE供电指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下为其他设备提供直流供电的技术，该方式主要应用于高清网络数字监控系统。
摄像头供电方式有哪几种
摄像头供电方式有：
1、独立供电
独立供电一般指的就是从监控室或者是弱电箱内直接引出220V的交流电，通过RVV电源线缆传输到摄像头旁边，然后接上一一个12V2A的独立直流小电源供电。
如果是户外立杆上的摄像头安装，很多情况下监控小电源是安装在立杆的检修孔内或者是立杆上的安防弱电箱中。
2、集中供电
集中供电一般指的就是将12V的集中供电设备统一安装在监控室或者弱电箱内，然后在用RVV电源线缆分别接到对应的摄像头供电。
常用集中规格主要有12V10A、12V20A、 12V30A等，最大的特点就是一个集中供电给区域内的多个摄像头供电，更加方便。
3、POE供电
POE供电指的是利用现有的CAT5、CAT6布线的基础架构不作任何修改的情况下，为摄像头传输数据的同时，还能为摄像头设备提供直流供电技术。
说白了就是视频监控系统中用一根网线就能传输数据和电力，实现一线两用，最大限度的降低成本。
12V还是24V 如何选择合适的监控电源？摄像机一般为12V DC直流供电，球机一般采用24V AC交流供电，部分摄像机采用220V交流电直接供电，一些家用的网络摄像机供电只有5V。
工程中前端摄像机供电方式一般有三种。
12V直流电源近端供电电源一般可放在室外防护罩内或摄像机附近2米范围单独的电源箱内。
如果放在防护罩朵，防护罩一般选择较大号的，因为摄像机，电源长时间工作都会产生热量，较大的罩内空间以利于整体散热。
如何选择合适的监控电源1、监控摄像机标明DC12V/AC24V通用，该选择什么样的电源？答：选择AC24V监控电源，因为同样的传输距离，电压越高，损耗越小。
电压高了，负载就能得到比较充足的电压。
同时，由于采用交流24V，在调试监控摄像机的时候，可以选择电源同步，使整个监控系统中不同的设备的图像场频能够保持同步。
2、如何合理配置整个监控系统的监控摄像机电源功率？答：这个问题经常让年轻没有经验的工程师为难，很多方案在实施的时候都发现当初设计的电源容量不够，需要追加设备，造成和甲方扯皮现象。
实际上，由于监控摄像机在启动瞬间，启动电流很大，再加上工程上远距离传输的损耗，所以，监控摄像机需要的电源，不是简单地把所有监控摄像机的额定功率相加。
正确的做法是把整个监控系统的监控摄像机的额定功率相加再乘以1.3倍，这个是监控摄像机实际需要的功率，然后再加上约30的损耗；最后再加上30的余量，作为将来扩容使用。
举例子：如果一个商务楼，有100台固定枪型监控摄像机，每台监控摄像机的额定功率是4W，我们该如何配置监控摄像机电源呢？根据上面的计算方法，我们计算出，监控摄像机的额定功率是4W*100台监控摄像机实际使用的功率是考虑损耗后，监控摄像机需要的功率是加上电源余量，监控摄像机最终需要配置的电源功率是总结如下：监控摄像机需要配置的电源功率监控摄像机的额定功率(注：如果监控距离特别长，需要适当加大电源功率，并且提高电源电压)3、监控摄像机电源的配置，最忌讳什么？答：最忌讳的是：整个监控系统共用一个电源。

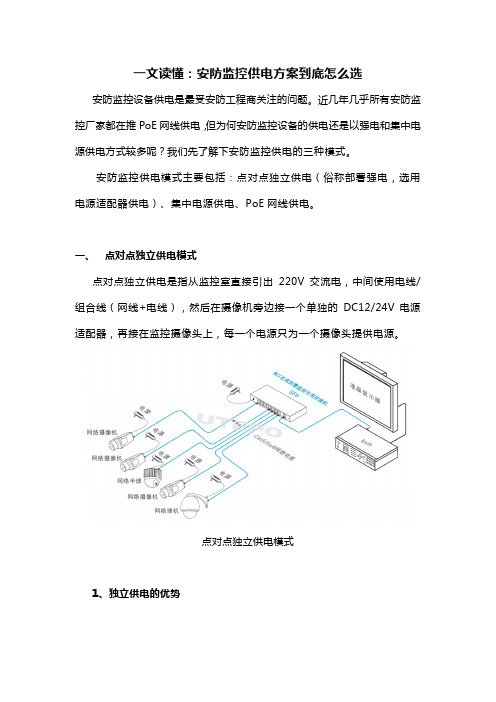

一文读懂：安防监控供电方案到底怎么选安防监控设备供电是最受安防工程商关注的问题。
近几年几乎所有安防监控厂家都在推PoE网线供电，但为何安防监控设备的供电还是以强电和集中电源供电方式较多呢？我们先了解下安防监控供电的三种模式。
安防监控供电模式主要包括：点对点独立供电（俗称部署强电，选用电源适配器供电）、集中电源供电、PoE网线供电。
一、点对点独立供电模式点对点独立供电是指从监控室直接引出220V交流电，中间使用电线/组合线（网线+电线），然后在摄像机旁边接一个单独的DC12/24V电源适配器，再接在监控摄像头上，每一个电源只为一个摄像头提供电源。
点对点独立供电模式1、独立供电的优势●检修更换简单：摄像机出现故障时，可迅速排查出故障并进行检修或更换设备；●供电距离远：使用强电220V输出，可以级联，供电距离远，且基本无损耗。
2、独立供电的不足●成本相对较高：部署多个独立监控电源适配器的成本和同等功率输出的集中电源相比要高；●安全稳定性弱：强电比弱电危险，线路老化+鼠害易导致短路甚至火灾。
且独立监控电源与摄像机距离多处于室外环境，易遭受雷击等外力破坏因素的影响。
二、集中供电模式集中供电是指在220V电源处接12/24V 4A集中电源一个，再用2*1.0红黑电源线/组合线分别接给摄像头，无需在摄像机前端另外安装电源适配器。
与点对点独立供电模式相比，该模式最大的差别在于一个电源可以为多个摄像机提供电力供应。
集中供电模式1、集中供电的优点●成本较低：得益于集中电源的高性价比，采用集中供电模式的供电系统成本较低；●维护简单：采取集中供电模式，线路敷设方便，施工方便，便于管理。
2、集中供电的缺点●前期部署复杂：集中供电的功率并非所有监控摄像机的功率简单相加，还要考虑电力的损耗，市面上线材参差不齐，因此此方式对工程师要求高。
●存在系统风险：如果没有采用UPS电源，集中供电模式下的供电系统一旦出现问题，会导致整个监控系统无法正常工作，陷入瘫痪状态。
图解视频监控中的常用供电方式视频监控中常见的电源供电方式主要有三种，独立供电、集中供电和PoE供电，我们前边给大家介绍了视频监控安装的方式和PoE供电的详细知识：那么在实际操作中，如何选择合适的供电方式呢？今天LT就图文并茂地给大家做个展示，喜欢的小伙伴不要错过哦~一、独立供电独立供电是指每一个摄像头前端都安装独立的安防监控电源，该电源只为这一个摄像头提供电力。
1. 独立供电的优势A. 检修和更换电源方便因为电源是独立的，所以在摄像头出现故障后，可以迅速检查出现故障的摄像头并进行故障排查，如果是电源问题，可以直接进行电源更换，对其他摄像头没有影响；B. 避免出现监控瘫痪在独立供电的情况下，如果电源故障，只会影响对应的摄像头，其他摄像头则可以正常工作；而集中供电，一旦电源出现问题，所有的摄像头都无法进行工作。
2. 独立供电的不足A. 成本高因为每个摄像头都需要有电源，因此电源的成本就是所有摄像头所需电源之和，要比一般济公供电的成本高上不少，而且这个成本还没有把线缆成本计算在内。
B. 遭遇外力破坏的几率更高独立电源经常和摄像机的距离很近，若是在室外条件下，很容易受到日晒雨淋、雷击等外力破坏因素的影响。
因此选择户外专用的独立电源时，一定要注意电源的防护性能。
二、集中供电集中供电是指在监控室或者某个中间点采用12V开关电源向前端集中供电的方式。
和独立供电相比，最大的区别就在于集中供电可以给多个摄像头供电，而独立供电只能给一个摄像头供电。
1. 集中供电的优点A. 成本较低采用集中供电虽然用到的线缆要多一些，但是性价比要高一些，因为线缆的成本要比电源配适器低很多。
B. 集中供电维护简单采用集中供电线路铺设简单，施工方便，便于管理。
C. 总体能耗低老工程师们都应该知道，集中供电的总体能耗要远低于独立供电的总能耗。
2. 集中供电的缺点A. 前期配置复杂摄像头在启动的时候需要很大的电源，由于远距离电力输送会产生损耗，因此集中供电的功率除了所有摄像头之和外还要加入一定的损耗功率。
视频监控系统供电方式及选择方法前言:视频监控系统供电非常重要，本期我们就来看下安防监控系统的供电模式，主要包括三种供电模式:一、独立供电模式二、集中供电模式三、POE供电模式(4种POE供电方式)网络摄像机电源的配置，最忌讳什么?网络摄像机电源的选择还需要注意什么问题?摄像机安装时注意事项!一、独立供电的好处独立供电是指在每个摄像机前端安装独立的安防监控电源，此安防监控电源只为一个摄像机提供电力供应。
独立供电原理图如下:1、检修简单，更换电源简易因为每个摄像机都有独立的安防监控电源，在摄像机出现故障的时候，可以迅速就出现故障的摄像机进行故障排查。
若检查出因安防监控电源引起的故障，仅需对单个故障电源进行修理货更换。
2、避免出现监控系统瘫痪现象集中供电模式下的供电系统一旦出现问题，且没有采用UPS，将会导致整个监控系统无法正常工作，陷入瘫痪状态。
而在独立供电模式下，因安防监控电源的故障，而导致单个或数个摄像机无法工作，避免出现监控系统瘫痪现象。
独立供电的不足1、成本过高多个独立安防监控电源的成本之和，一般要比同等功率输出的集中电源要高。
此成本，不将线缆成本计算在内。
2、遭遇外力破坏的几率更高因为独立安防监控电源往往与摄像机距离较近，若是在室外条件下，更容易遭受日晒雨淋、雷击等外力破坏因素的影响。
因此选择户外专用的独立安防监控电源，尤其要注重该独立安防监控电源的防护性能二、集中供电在220V电源处接12V集中电源一个，再用2*1.0红黑电源线分别接给摄像头，12V供电距离不可超过100米。
在接个单个电源线接头，再把单个电源线接头和监控摄像头电源接头相连接即可。
集中供电方式是指在监控室或某个中间点采用12V开关电源向前端负载集中供电。
与独立供电模式相比，最大的差别在于一个电源可以为多个摄像机提供电力供应。
集中供电的原理图:集中供电的作用数据中心的管理对象主要包括基础设施与IT基础架构两大部分，如配电、网络设备、安保等。
监控工程各种供电方案随着社会的快速发展和科技的不断进步，监控工程在日常生活中扮演着越来越重要的角色。
监控系统的应用范围涉及到安防、交通、环保等多个领域，因此其供电方案也显得尤为关键。
本文将介绍监控工程中常见的各种供电方案，包括常规的市电供电和备用电源供电，以及新型的太阳能、风能等可再生能源供电方案。
1. 市电供电市电供电是监控工程中最为常见的一种供电方式。
通过市电供电，可以保障监控设备的稳定运行，而且成本较低。
不过，市电供电也存在一些不足之处。
首先，市电供电存在着断电的风险，一旦出现停电情况，将会导致监控系统无法正常运行。
而且，市电供电也存在电能质量不稳定的问题，容易对监控设备造成损坏。
因此，在实际应用中，市电供电通常需要配合备用电源供电，以保证监控系统的稳定运行。
2. UPS供电UPS（Uninterrupted Power Supply）是一种备用电源设备，它可以在市电停电时为监控系统提供持续的电能。
UPS设备通常采用蓄电池作为电能存储介质，当市电正常时，UPS将通过整流器将市电转换为直流电充电至蓄电池中，同时也将市电转换为适合监控设备使用的交流电。
当市电发生停电时，UPS将通过逆变器将蓄电池中的直流电转换为交流电，为监控设备提供供电。
UPS设备的优势在于其响应速度快，能够在市电停电的瞬间为监控设备提供电能，从而保证监控系统的连续运行。
不过，UPS设备的成本相对较高，同时也需要定期维护和更换蓄电池，因此在实际应用中需要进行综合考量。
3. 太阳能供电随着可再生能源技术的不断进步，太阳能供电在监控工程中也得到了广泛的应用。
通过太阳能供电，可以将太阳能转化为电能为监控设备提供供电。
太阳能供电具有无需外界供电、环保无污染、运行成本低等优势，尤其适用于一些偏远地区或者是暂时无法接通市电的地方。
不过，太阳能供电也存在一些不足之处，首先是受天气影响较大，阴天或者夜间无法提供足够的电能。
其次，太阳能供电设备的安装和维护成本相对较高，需要考虑光伏板的布局和朝向等因素，也需要定期清洗和维护光伏板，以保证其正常运转。
监控模式的种类及选择关于监控的模式，我们曾提到过多次，一直以来，对于监控系统供电都是大家讨论的最多的问题之一，也是监控系统出现故障问题较多的地方，所以对于监控供电的选择十分重要，本期我们就来看下安防监控系统的供电模式，主要包括四种供电模式。
一、独立供电模式二、集中供电模式三、POE供电模式（4种POE供电方式）四.无线摄像头桥接模式网络摄像机电源的配置，最忌讳什么？网络摄像机电源的选择还需要注意什么问题？摄像机安装时注意事项！一、独立供电模式独立供电是指在每个摄像机前端安装独立的安防监控电源，此安防监控电源只为一个摄像机提供电力供应。
优点：1、检修简单，更换电源简易因为每个摄像机都有独立的安防监控电源，在摄像机出现故障的时候，可以迅速就出现故障的摄像机进行故障排查。
若检查出因安防监控电源引起的故障，仅需对单个故障电源进行修理或更换。
2、避免出现监控系统瘫痪现象集中供电模式下的供电系统一旦出现问题，且没有采用UPS，将会导致整个监控系统无法正常工作，陷入瘫痪状态。
而在独立供电模式下，因安防监控电源的故障，而导致单个或数个摄像机无法工作，避免出现监控系统瘫痪现象。
缺点：1、成本过高多个独立安防监控电源的成本之和，一般要比同等功率输出的集中电源要高。
此成本，不将线缆成本计算在内。
2、遭遇外力破坏的几率更高因为独立安防监控电源往往与摄像机距离较近，若是在室外条件下，更容易遭受日晒雨淋、雷击等外力破坏因素的影响。
因此选择户外专用的独立安防监控电源，尤其要注重该独立安防监控电源的防护性能。
二、集中供电模式在220V电源处接12V集中电源一个，再用2*1.0红黑电源线分别接给摄像头，12V供电距离不可超过100米。
在接个单个电源线接头，再把单个电源线接头和监控摄像头电源接头相连接即可。
集中供电方式是指在监控室或某个中间点采用12V开关电源向前端负载集中供电。
与独立供电模式相比，最大的差别在于一个电源可以为多个摄像机提供电力供应。
