下载文档原格式
河北吉泰钢铁公司50t新概念电弧炉调试大纲(机械设备)HX3275 TG编制：董渭峰校核：李刘锁审核：刘运兴西安华兴电炉有限公司2006年11月目录1. 前言2. 设备调试2.1 设备冷态调试2.2 设备热态调试1. 前言该设备是为河北吉泰钢铁公司电炉厂新建50t新概念电弧炉而设计和制造。
用于该厂钢水的熔炼，其具体功能及主要技术参数见HX3275 SM(50t新概念使用说明书)。
该文件与HX3275 SM(机械设备)为配套文件，故该设备的布置形式及结构简介参见HX3275 SM相应部分。
2. 设备调试设备调试分设备冷态调试和热态调试。
2.1 设备冷态调试2.1.1 设备调试前的准备工作a. 设备调试应在设备安装初步验收合格的基础上进行，初步崐验收的主要内容含：①设备完整性验收；②设备安装主要尺寸验收；③设备安装精度验收；④设备公用设施供给验收；⑤设备安装主要技术要求验收；⑥设备修复件的主要尺寸及技术要求验收。
b. 设备操作人员培训①设备操作人员应熟悉该设备工作原理，设备组成及设备主要结构。
②设备操作人员应具备炉前操作的基本训练和培训。
③设备操作人员应接受安技教育并确认合格。
c. 设备操作的必要工具。
d. 设备检修的常用工具。
2.1.2 设备冷态调试a. 水冷炉盖及其提升机构、旋转机构。
（旋转支撑、水平锁定应到位）炉盖反复提升、旋转3次，检查炉盖行程，保证工作行程450mm；炉盖下沿圈应下降到下限位置时(即盖在炉体上时)旋转锁定插销应可靠地插入倾动平台相应的孔之中，炉盖提升至上限位置时，旋转锁定连杆插销，应可靠地提出倾动平台保证旋转动作，炉盖旋开角度≥70°；炉盖通水试验(水压1.0MPa)应无渗漏等异常现象；炉盖提升与下降、旋转时，炉盖进出水管(金属软管)应无扭折现象。
炉盖提升与下降、旋转时，应保持基本水平，否则应调整连接位置或节流阀的开口大小。
b. 电极升降装置①电极提升速度调整：～9m/min(max)②电极下降速度调整：～6m/min(max)③电极夹紧装置调整：夹紧力达到196 KN抱圈行程不小于40mm上述①～③项调整好后应分别运行3次。
75T连续加料电弧炉冶炼工艺操作规程闫利1、连续加料电炉冶炼工艺是一种电炉冶炼新工艺，采用的是加料不旋开炉盖而由连续加料装置将废钢连续送入炉中，在冶炼同时对炉料进行预热，送电熔化时，炉中产生的烟气将加料装置中的废钢预热。
送电熔化过程中平熔池冶炼，除新开炉第一炉料篮顶装存在传统的冶炼点弧、穿井，直接送电冶炼、主熔化、熔末、升温，其工艺主导是单渣冶炼，熔氧结合，综合脱氧，留钢、留渣操作。
2、送电伊始启动连续加料装置，加入白灰800-1000公斤，白云石300-400公斤，提前造渣。
3、炉门氧枪先中量供氧（~800Nm³/H），炉壁氧枪供氧量低氧（500-800Nm³/H）熔池形成，液面逐渐上升，炉内钢水大于40T时，提高炉壁氧枪供氧量（约800-1000Nm³/H），炉门氧枪供氧（约1000-1400Nm³/H），氧枪开启同时，喷碳操作，当水平加料停止送料时，炉门氧枪供氧量约（1000-1200Nm³/H），钢水全熔后炉壁氧枪选择500-600Nm³/H，炉门氧枪供大氧或超氧将炉渣吹稀做出钢准备，流渣操作；4、炉门氧枪小心操作，返氧时迅速调整氧枪位置并将供氧流量调小，不可顶住炉料吹氧，炉长观察炉内熔炼情况，作出相应操作指示，通知配电工停送电操作；5、连续加料装置前期适当提高送料速度，待废钢塌料至四孔加料口以下，或炉料熔化90%以上时，形成大熔池，补加600-800公斤石灰，补加白云石，碳枪根据炉内渣况调节喷碳量，全程平熔池埋弧操作，造泡沫渣，保证渣层厚度，全程埋弧操作，观察炉内情况，确定投入水平加料速度，炉壁及时氧枪投用，根据炉料情况调整炉壁氧枪供氧量；6、水平加料投入后，必须有专人负责检查水平加料所供废钢料型，以及四孔处废钢熔化状态；若出现堆起料墙的情况，可以减慢上料速度，吹氧助熔；7、炉料全熔后，炉门氧枪流量加大，深吹搅拌，此时注意控制升温速度，温度成分合格后，调整渣子碱度，组织出钢，留钢操作，留钢量30-40T；8、必须注意控制留钢量，每炉留钢量不少于30T，顶装料时，留钢量不小于20T，做到留钢留渣操作，严禁刻意排渣操作；9、炉料熔化90%左右，取参考样分析C、P等元素。
铝合金熔炼工艺流程和操作工艺装料熔炼时，装入炉料的顺序和方法不只关系到熔炼的时间、金属的烧损、热能消耗，还会影响到金属熔体的质量和炉子的运用寿命。
装料的原那么有：1、装炉料顺序应合理。
正确的装料要依据所参与炉料性质与形状而定，而且还应思索到最快的熔化速度，最少的烧损以及准确的化学成分控制。
装料时，先装小块或薄片废料，铝锭和大块料装在中间，最后装中间合金。
熔点易氧化的中间合金装在中下层。
所装入的炉料应当在熔池中平均散布，防止侧重。
小块或薄板料装在熔池下层，这样可增加烧损，同时还可以维护炉体免受大块料的直接冲击而损坏。
中间合金有的熔点高，如AL-NI和AL-MN合金的熔点为750-800℃，装在下层，由于炉内上部温度高容易熔化，也有充沛的时间分散；使中间合金散布平均，那么有利于熔体的成分控制。
炉料装平，各处熔化速度相差不多这样可以防止侧重时形成的局部金属过热。
炉料应进量一次入炉，二次或屡次加料会添加非金属夹杂物及含气量。
2、关于质量要求高的产品〔包括锻件、模锻件、空心大梁和大梁型材等〕的炉料除上述的装料要求外，在装料前必需向熔池内撒20-30kg粉状熔剂，在装炉进程中对炉料要分层撒粉状熔剂，这样可提高炉体的纯真度，也可以增加损耗。
3、电炉装料时，应留意炉料最高点距电阻丝的距离不得少于100mm，否那么容易惹起短路。
熔化炉料装完后即可升温。
熔化是从固态转变为液态的进程。
这一进程的好坏，对产质量量有决议性的影响。
A、掩盖熔化进程中随着炉料温度的降低，特别是当炉料末尾熔化后，金属外层外表所掩盖的氧化膜很容易分裂，将逐渐失掉维护作用。
气体在这时分很容易侵入，形成外部金属的进一步氧化。
并且已熔化的液体或液流要向炉底活动，当液滴或液流进入底部聚集起来时，其外表的氧化膜就会混入熔体中。
所以为了防止金属进一步氧化和增加进入熔体的氧化膜，在炉料硬化下塌时，应适当向金属外表撒上一层粉状熔剂掩盖，其用量见表。
这样也可以增加熔化进程中的金属吸气。
简述50T系统工艺流程及重要控制点1.2.5、系绒管道系统高压管道选! SS304不锈钢,室外管道作保温防冻处理,低压管道采!川的J L.PVYC;加药装置、反漆透站洗采优质UFC材料.1.2.6.系统用水系统总进水量:71m /h，预处坦产水量:71m°h;预处坦山水水质: SDI公l反渗透进水量:7lm h，反漆透产水量:50mR/h;反漆透回收率:了0是1.2.7.系统用电1.2.11供电屯源:380v /50hz/ 3p，220v / 50hz/1p . ±10%，设低压配电框即KCC柜〔业主自备>，向除盐水工艺系统动力没备供电。
1.2.12用电负荷:装机总功率: 120KVR，“实E运社功率:70K'W，最大运行功率:90KN1.2.3．防雷与接地防雷:根有火规程、规范，接入全:`避雷系统。
接地:根据有关规程、规范、所有需要保护接地的电气设备均可靠接入相应的接地系统。
主妻包括配屯装置、FLC`置、机电设备、控制盘和等。
二、系统工艺说i2.1、工艺流E简图2.2、工艺流程分样:主工艺流程原水池---原水泵---高效过滤器---活性炭过滤器---EO 装置---涂盐水箱----涂盐水泵-------病炉多介质过滤器反洗-反洗水池---反洗水泵{空压机?---多介质过速器---排放反渗透清洗除盐水箱-清沅水箱---洁洗水系—-—清洗洁器-——0组.件--—排版2.3、系统工艺描述根据工艺流程海木系统分为三个羊元来进行设备性能指迩:预处担单元、反渗透单元和控制羊元。
预处理单元:采用自动控制方式.预处坦的作用就是对不符合反渗透膜进水条件的原水进行处理，云除原水中的悬浮物、股体及部分有机物、改善供水环境，使之满足进入R0系统进水条什，充分保证出水满足污染指数小于4的反渗透的进水要求，减少、延锾膜的污染、延长其寿命。
它由:原水箱、原水复、反洗水泵、多介质过滤器及阻坛剂投加夜置红成。

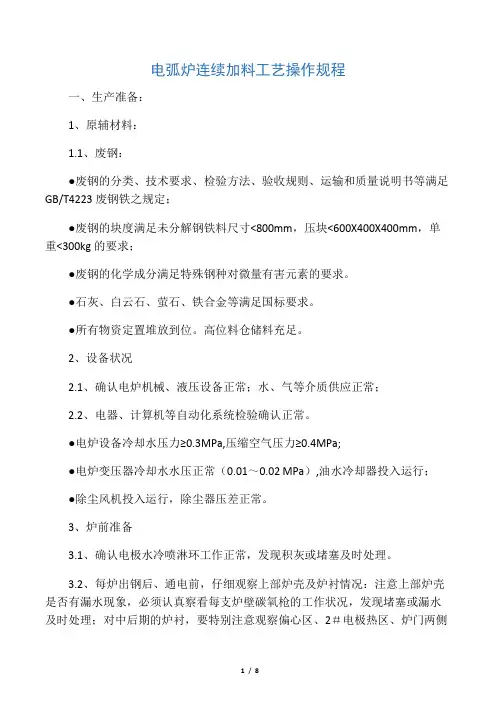

电弧炉连续加料工艺操作规程一、生产准备：1、原辅材料：1.1、废钢：●废钢的分类、技术要求、检验方法、验收规则、运输和质量说明书等满足GB/T4223废钢铁之规定；●废钢的块度满足未分解钢铁料尺寸<800mm，压块<600X400X400mm，单重<300kg的要求；●废钢的化学成分满足特殊钢种对微量有害元素的要求。
●石灰、白云石、萤石、铁合金等满足国标要求。
●所有物资定置堆放到位。
高位料仓储料充足。
2、设备状况2.1、确认电炉机械、液压设备正常；水、气等介质供应正常；2.2、电器、计算机等自动化系统检验确认正常。
●电炉设备冷却水压力≥0.3MPa,压缩空气压力≥0.4MPa;●电炉变压器冷却水水压正常（0.01～0.02 MPa）,油水冷却器投入运行；●除尘风机投入运行，除尘器压差正常。
3、炉前准备3.1、确认电极水冷喷淋环工作正常，发现积灰或堵塞及时处理。
3.2、每炉出钢后、通电前，仔细观察上部炉壳及炉衬情况：注意上部炉壳是否有漏水现象，必须认真察看每支炉壁碳氧枪的工作状况，发现堵塞或漏水及时处理；对中后期的炉衬，要特别注意观察偏心区、2＃电极热区、炉门两侧及下部等部位的镁碳砖侵蚀情况，及时通知外包施工队用喷补料进行喷补；炉前在每次出钢后要及时清理炉门并用补炉料补筑好炉门。
3.3、清理及填充EBT。
●清理掉EBT的残钢、残渣，确认EBT畅通。
●关闭EBT，对EBT进行填充，出钢口填充料应适当高出袖砖，外形呈馒头形。
●填好EBT后，摇炉到水平位置，整理好炉门准备新一炉炼钢操作。
●接好引流用氧气管。
●观察炉况。
3.4、接、换及调整电极。
二、配料、装料1、废钢的加入●水冷小车退出炉壳外，停在“退出停止”位置。
●新炉第一炉、出净钢水修补炉第一炉为新铺捣打料的炉坡、炉底，装料前应在炉坡、炉底铺一层薄铁板并加1~2吨石灰铺底。
料罐用废钢铁料以剪切料为主，料罐停放在电炉平台下。
2、废钢量的确定●新炉、修补炉：总装入量60吨左右，全部使用废钢，不使用生铁及中重型废钢铁料，以剪切废钢为主；出钢量45吨左右。
电石生产操作规程-加料岗位操作规程一、岗位职责1. 负责电石生产加料工作，按照生产计划准确投料，确保生产过程连续平稳进行。
2. 负责石灰石、焦炭和石膏等原辅料的储存管理和调配。
3. 严格遵守操作规程，确保生产安全，防止事故发生。
二、操作规程1. 加料前准备（1）查看生产计划，了解生产车间所需的原辅料种类和数量。
（2）检查原辅料储存仓库，确保原辅料充足。
2. 加料前检查（1）检查加料设备，确保设备运行正常。
（2）检查加料管道和阀门，确保畅通无堵塞。
（3）检查加料仓的安全防护设施，确保完好无损。
3. 加料操作（1）根据生产车间需要，准确称取所需的原辅料。
（2）将称取好的原辅料分别倒入相应的加料仓。
（3）打开相应的加料管道阀门，将原辅料输送到加料仓。
（4）在加料过程中，密切观察加料系统运行状态，及时发现并排除运行异常。
4. 加料后处理（1）关闭加料管道阀门，断开与加料仓的连接。
（2）清理加料仓和管道，确保下次加料前的卫生和安全。
三、操作注意事项1. 加料操作过程中，必须严格按照操作规程进行，不得随意变动和省略任何操作步骤。
2. 加料前必须对加料设备和管道进行检查，确保设备正常运行，防止未处理的故障导致事故发生。
3. 在加料过程中，注意观察加料系统运行状态，及时发现并处理运行异常，防止事故发生。
4. 加料操作过程中，必须正确使用防护设备，保护好自身安全，避免发生意外伤害。
5. 加料结束后，必须及时清理加料仓和管道，确保下次加料前的卫生和安全。
四、安全注意事项1. 加料操作过程中必须穿戴防护装备，包括防护帽、防护鞋、防尘口罩等。
2. 加料过程中禁止穿戴松散的衣物，以免被卷入设备中导致伤害。
3. 加料操作人员需经过专业培训并持有相关证书，且具备操作经验，方可上岗。
4. 发现设备异常情况或生产安全隐患，应及时上报相关部门，确保及时处理。
5. 加料操作过程中，严禁吸烟和使用明火。
6. 加料操作过程中禁止食用和饮水，以免发生中毒和误吞食物引起窒息等危险。
第1篇一、概述环形加料机是一种用于自动化生产线上的塑料、粉末、颗粒等物料的加料设备。
为确保操作安全、设备正常运行及产品质量，特制定本操作规程。
二、操作前的准备1. 检查环形加料机各部位是否完好，包括传动系统、加料系统、控制系统等。
2. 确认电源开关、紧急停止按钮等安全设施齐全有效。
3. 检查加料机周围环境，确保无障碍物，通风良好。
4. 根据物料特性，选择合适的加料管、筛网、料斗等配件。
5. 检查料斗内是否残留前一次生产的物料，如有，清理干净。
三、操作步骤1. 开启电源，启动环形加料机。
2. 调整加料速度，使物料均匀进入生产设备。
3. 根据生产需求，调整加料量。
若需调整，先关闭加料机，然后进行手动或自动调整。
4. 观察加料机运行状态，确保加料顺畅，无异常噪音。
5. 定期检查加料机各部位，如传动系统、加料系统、控制系统等，发现问题及时处理。
6. 在加料过程中，严禁触摸加料机运动部件，防止意外伤害。
7. 如需更换物料或清理加料机，先关闭加料机，确保安全后再进行操作。
四、操作注意事项1. 操作人员必须熟悉环形加料机的操作规程，严格遵守安全操作规范。
2. 操作过程中，严禁操作人员离开加料机，确保设备正常运行。
3. 如发现加料机运行异常，立即停止操作，检查原因并排除故障。
4. 定期对加料机进行维护保养，确保设备处于良好状态。
5. 操作完毕后，关闭加料机，清理现场，确保安全。
五、停机操作1. 关闭加料机电源，确保设备处于停止状态。
2. 检查加料机各部位，确保无残留物料。
3. 清理加料机周围环境，确保无障碍物。
4. 关闭紧急停止按钮，确保设备安全。
六、总结环形加料机操作规程的制定，旨在确保操作人员的安全、设备的正常运行及产品质量。
操作人员应严格遵守本规程，确保生产过程顺利进行。
第2篇一、适用范围本规程适用于本单位的环形加料机的操作与管理，确保操作人员正确、安全地使用环形加料机，提高生产效率，保障产品质量。
二、操作前准备1. 检查环形加料机各部件是否完好，包括电机、传动系统、料斗、输送带等。
化学工程中的反应器操作与控制化学工程是一门综合性较强的学科，涉及到各种化学反应的设计、操作与控制。
而反应器作为化学工程中最核心的设备之一，对于反应器的操作与控制的研究和应用也显得尤为重要。
反应器的操作是指在反应器内进行化学反应时所进行的各种操作，包括加料、搅拌、控温等。
这些操作的目的是为了保证反应物在反应器内充分混合，并保持适宜的反应温度和反应时间，从而实现高效的反应过程。
在反应器操作中，搅拌是一个重要的环节。
通过搅拌可以使反应物充分混合，提高反应的速率和效率。
同时，搅拌还可以使反应器内的温度均匀分布，避免反应物局部过热或过冷，从而保证反应的稳定性和可控性。
反应器的控制是指在反应器操作的基础上，通过控制各种参数来实现对反应过程的精确控制。
常见的反应器控制方法包括温度控制、压力控制、流量控制等。
其中，温度控制是最为关键的一项。
反应温度的控制直接影响到反应速率和产物的选择性。
过高或过低的温度都会导致反应物的分解或副反应的发生，从而降低反应的效率和产物的纯度。
因此，通过合理的温度控制可以提高反应的选择性和产物的纯度。
在反应器控制中，还需要考虑到反应物的加料和产物的排出。
反应物的加料方式可以分为连续加料和批量加料两种。
连续加料适用于反应物浓度较低、反应速率较慢的情况，可以保持反应物浓度的稳定。
而批量加料适用于反应物浓度较高、反应速率较快的情况，可以减少加料的次数和操作的复杂性。
产物的排出方式可以通过物理方法（如过滤、蒸馏）或化学方法（如中和、沉淀）来实现。
选择合适的加料和排出方式可以提高反应的连续性和效率。
除了操作和控制，反应器的设计也是化学工程中的重要环节。
反应器的设计需要考虑到反应物的性质、反应条件、反应速率等因素。
常见的反应器类型包括批式反应器、连续流动反应器、循环流化床反应器等。
每种反应器类型都有其适用的反应条件和优缺点。
批式反应器适用于小规模生产和实验室研究，但反应过程不连续；连续流动反应器适用于大规模生产，但操作复杂；循环流化床反应器适用于高温高压的反应条件，但设备复杂。
水泥磨学问简介及工艺操作要点一、设备规格、参数：1、规格：Φ3.8×13m双仓圈流磨入磨物料粒度：〈25mm出磨成品细度：3500cm2 驱动方式：中心传动用途：粉磨水泥生产力量：75t/h 磨机转速：16.3r/min 研磨体装载量：173t 磨机支承方式：两主轴承支承方式主轴承润滑方式：带高压浮升的稀油集中润滑。
2、主减速机型号：MFY250A 功率：2500 KW输入转速：740 r/min 输出转速：16.3 r/min3、主电机型号：YRKK800-8 功率：2500 KW 转速：745 r/min电压：6000 KV二、工作原理当磨机回转时，研磨体由于惯性离心力的作用，贴附在磨机筒体内壁的衬板上，与磨机一起回转并被带到肯定的高度，由于其本身的重力作用。
像抛射体一样落下，将筒体内的物料击碎。
此外，研磨体还有滑动和滚动现象，主要对物料起研磨作用；物料由前仓连续参加，随筒体一道回转运动，形成物料向后挤压。
加上进料端与出料端之间物料本身的料面高度差，以及磨内强制通风，因此磨机筒体虽然是水平安装，而物料由进料端缓慢地向出料端移动，完成粉磨作业。
三．开机操作1、开机的预备工作：中控操作员在接到上级指令后，马上通知总降人员，了解电力供给状况，是否允许开机；检查DCS 系统是否投入运行，系统设备是否备妥，并将主排挡板调至“零位”，通知现场人员对现场和设备进展确认，并符合开磨条件；通知化验室下达质量通知单，并通知现场人员做好入库预备工作；通知调度室、电气值班室。
2、开机操作经上述预备，在确认全部设备、计算机、DCS 系统都具备开机条件时，方可开机；开机程序：首先启动磨机系统各润滑油泵，待各油泵运行正常后，通知现场人员进展脱慢转；在 1 分钟内启动水泥输送袋收尘机组，待袋收尘机组启动后，马上启动水泥成品输送机组，在 2 分钟内完成，待水泥成品输送系统启动完毕后，马上启动水泥磨分别及输送机组，要求在 5 分钟内启动完毕；待付机系统启动完毕后，确认高压、慢转信号正常后，马上启动磨机 3915〔待一台磨机启动运转后，方可启动另一台磨机，一般间隔 5 分钟〕，在3915 启动 2 分钟后〔如磨机属跳停，5 分钟后开头喂料〕，启动喂料机组，开头喂料时，熟料的喂料量设定为 50t/h,在 30 分钟内将喂料量加至正常值，在加料过程中要防止一次性加料过多、过快而导致磨机工况不稳，以及依据运行参数的变化准时缓慢地调整 3936 风机挡板的开度和选粉机的转速，确保磨机系统的稳定运行。

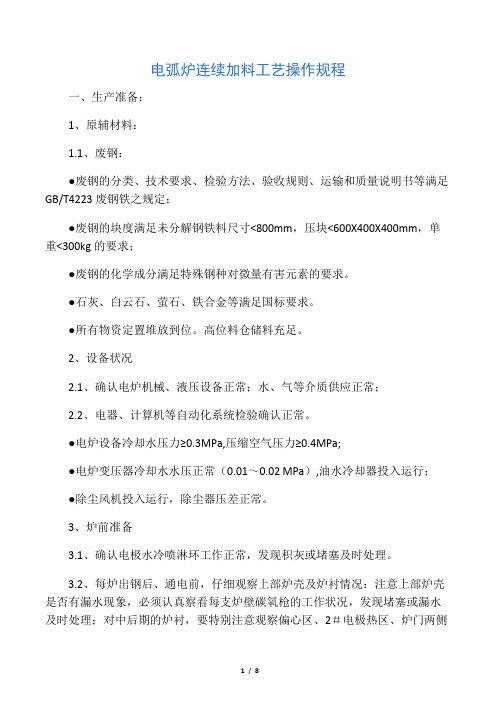

电弧炉连续加料工艺操作规程一、生产准备：1、原辅材料：1.1、废钢：●废钢的分类、技术要求、检验方法、验收规则、运输和质量说明书等满足GB/T4223废钢铁之规定；●废钢的块度满足未分解钢铁料尺寸<800mm，压块<600X400X400mm，单重<300kg的要求；●废钢的化学成分满足特殊钢种对微量有害元素的要求。
●石灰、白云石、萤石、铁合金等满足国标要求。
●所有物资定置堆放到位。
高位料仓储料充足。
2、设备状况2.1、确认电炉机械、液压设备正常；水、气等介质供应正常；2.2、电器、计算机等自动化系统检验确认正常。
●电炉设备冷却水压力≥0.3MPa,压缩空气压力≥0.4MPa;●电炉变压器冷却水水压正常（0.01～0.02 MPa）,油水冷却器投入运行；●除尘风机投入运行，除尘器压差正常。
3、炉前准备3.1、确认电极水冷喷淋环工作正常，发现积灰或堵塞及时处理。
3.2、每炉出钢后、通电前，仔细观察上部炉壳及炉衬情况：注意上部炉壳是否有漏水现象，必须认真察看每支炉壁碳氧枪的工作状况，发现堵塞或漏水及时处理；对中后期的炉衬，要特别注意观察偏心区、2＃电极热区、炉门两侧及下部等部位的镁碳砖侵蚀情况，及时通知外包施工队用喷补料进行喷补；炉前在每次出钢后要及时清理炉门并用补炉料补筑好炉门。
3.3、清理及填充EBT。
●清理掉EBT的残钢、残渣，确认EBT畅通。
●关闭EBT，对EBT进行填充，出钢口填充料应适当高出袖砖，外形呈馒头形。
●填好EBT后，摇炉到水平位置，整理好炉门准备新一炉炼钢操作。
●接好引流用氧气管。
●观察炉况。
3.4、接、换及调整电极。
二、配料、装料1、废钢的加入●水冷小车退出炉壳外，停在“退出停止”位置。
●新炉第一炉、出净钢水修补炉第一炉为新铺捣打料的炉坡、炉底，装料前应在炉坡、炉底铺一层薄铁板并加1~2吨石灰铺底。
料罐用废钢铁料以剪切料为主，料罐停放在电炉平台下。
2、废钢量的确定●新炉、修补炉：总装入量60吨左右，全部使用废钢，不使用生铁及中重型废钢铁料，以剪切废钢为主；出钢量45吨左右。
新炉装料先用料罐分批加入废钢，至装入量达到40吨后启动连续加料，从连续加料加入废钢约18吨；修补炉用料罐加入18吨废钢以后方可启动连续加料。
●冷态空炉：总装入量60吨左右，钢铁料配比：废钢80％左右、生铁20％左右（在除尘能力允许的情况下：如没有生铁或机生铁，加入碳球替代或无烟煤，在所有条件不具备情况下控氧操作），出钢量45吨。
先加入15-20吨废钢，溶清后启动连续加料。
料槽中加料高度控制500mm左右，最高应小于700mm。
●正常连续式操作：总装入量60±5吨，钢铁料配比：废钢70~80％、生铁20~30％（在除尘能力允许的情况下如没有生铁或机生铁，加入碳球替代或无烟煤，在所有条件不具备情况下控氧操作）。
出钢量45~50吨。
●炉内留钢量在正常生产时应保持15~20吨，根据电炉炉龄和实际生产情况可作调整。
留钢量少于10吨时，必须先用料罐或连续加料加入废钢使炉内装入量达到20吨以上才能通电冶炼。
在电炉回到水平位置后，连接小车到达“送料开始”位，启动连接加料小车及链板输料开始直接往炉内加钢铁料。
3、生铁的加入●生铁加入的时间：生铁在炉内装入量30吨以后时加入，在装入量达到50吨前加完。
●生铁的加入量：以机生铁为例的加入量一般为8~12吨/炉，可根据冶炼钢种和废钢机械生铁含量的不同及对有害元素的特殊要求调整生铁的加入量。
●生铁的加入方式：主要由行车加入链板机料槽，由链板机输送给头部加料小车，要求生铁在料槽内分布要均匀、撒开。
4、渣料的加入:●石灰、白云石的加入量：正常情况石灰的总加入量为1200~1600Kg/炉，白云石的加入量300~450Kg/炉，在白云石含钙、镁达标，二氧化硅含量<0.66%。
根据钢水中P、S含量进行调整。
新炉、中修炉第一炉：石灰加入量2000Kg左右，不使用白云石。
在进料罐前先加入1000~1500Kg石灰；在连续加料时再加入约500~1000Kg石灰。
●正常连续式操作：石灰的加入量1200Kg~1600kg，白云石的加入量300Kg~450kg，通过石灰加料系统加入连续加料料槽。
分2~3次加入，每次15~200Kg，分别于通电开始、炉内20吨、炉内30吨、炉内45吨、炉内50吨等时段加入，炉内熔清后如熔清样磷含量高，可由高位料仓补加石灰。
三、冶炼操作1、供电1.1电炉变压器电压分级功率1.2新炉、修补炉第一炉装第一批料，以5~7级电压手动供电，熔清后停15~20分钟后加入第二批料，再以5~7级电压手动供电，熔清后停15～20分钟左右后加入第三批料，以5~7级电压手动供电；基本熔清停30分钟左右后启动连续加料，以3~5级电压手动供电。
如因料罐小，进料次数多，熔清后的停炉时间可以适当减少。
新炉第一炉的冶炼时间大于210分钟；修补炉第一炉的冶炼时间大于150分钟。
1.3冷炉第一炉装第一批料，以5~7级电压供电，熔清后加入第二批料，以5~7级电压供电，基本熔清后启动连续加料以3~5级电压供电。
1.4正常冶炼当电炉回到水平位置后，启动康斯迪加料，根据冶炼进度、炉内温度和泡沫渣情况，控制合适的加料速度及供电曲线，一般以2~4级电压供电。
冶炼中造好泡沫渣,做到埋弧操作,控制供氧强度，避免大沸腾现象发生。
注意：电炉在生产过程中尽量避免有载调压！调压时提升电极，至电流归零，再调电压。
1.5供电常见故障：●跳电：在冶炼过程中，遇到电流波动过大(如塌料等)，会产生跳电现象，跳电炉高压开关只要在主控室按“复位”按钮解除即可继续合闸生产；如跳33KV 或220KV，则必须通知电工处理。
●允许合闸指示灯不亮：检查供电条件是否满足。
2、碳氧枪操作碳粉喷入量设定范围为15~30kg/min，以确保炉内泡沫渣良好为宜。
氧气流量设定：小流量――800~1200Nm3/h；大流量――1500~2200Nm3/h。
2.1新炉第一炉在第一、第二、第三批料熔化过程中不进行吹氧，第三批料熔化后，用碳氧枪小流量吹氧，同时视情况喷少量碳粉造泡沫渣。
启动康斯迪后，增大碳粉量，氧气流量控制在小流量，碳粉喷吹流量控制在20Kg/min左右。
2.2进料阶段先启动水冷碳氧枪往炉内小流量吹氧喷碳形成泡沫渣后，再通电进行正常的冶炼操作。
根据炉内钢水量确定氧气流量；装入量未达20吨之前用小流量约800Nm3/h供氧，20吨后用大流量供氧。
废钢未进到炉内不得使用大流量氧气供氧；熔池温度低时碳氧枪以造泡沫渣为主，泡沫渣造好后碳氧枪以切割废钢为主。
2.3升温阶段当钢水〔C〕含量较高时，用氧枪大流量吹氧升温。
当钢水〔C〕含量较低时，可向炉内喷碳升温。
控制好炉内渣量，适量适时流渣，造好泡沫渣，埋弧升温。
注意：根据配碳量、废钢情况和实时炉况合理控制氧气使用流量及枪位，防止钢水过氧化及大沸腾。
3、溶池温度及成分的控制3.1成分控制：3.1.1装入量接近和达到目标值，便进入升温阶段，当熔池温度达到1550℃左右时取第一个样作全分析，（如果炉内进有冷钢则要等冷钢基本熔化再取样）；根据分析结果决定是否取第二个样。
如果第一个样成分符合工艺要求，至熔池温度达到1580℃左右时取终点样；如第一个样〔C〕高，吹氧脱〔C〕后再取第二个样分析；如果〔P〕高，流渣后补加石灰和适量萤石造渣脱〔P〕后再取第二个样分析，成分合格后至熔池温度达到1580℃左右时取终点样。
3.1.2微量有害元素的控制在低合金钢的生产中为了有害元素的控制是一项基本的要求，一般包括：Cu、Ni、As、Sb、Sn、Pb、Bi等，大多来源于废钢，为了控制微量有害元素的含量，尽量地降低损失，要求做到：●在电炉熔清时发现微量有害元素超标则立即与储运调度联系，通知情况，并请储运调换废钢。
●对于已经送到料场上的废钢必须与储运后送的废钢搭配方可入炉。
●对于电炉炉内已经发生的微量有害元素超标的情况，电炉出钢时必须尽量多倒出炉内钢水，请示领导处理。
●当班发生的微量有害元素超标的情况必须在值班记录上清楚反映，避免事故的重复发生。
3.2温度控制：3.2.1进料阶段由于变压器输出功率和化学能相对稳定，溶池温度控制主要由连续加料速度决定，为了保证溶池温度在碳沸腾温度范围，耗电控制在280~320Kwh/t为宜，此时炉内的钢水温度在1530~1580℃范围内。
炉内钢水量达到目标值90~95％时，减慢连续加料速度，提升溶池温度，装入量达到97%停止加料，并进行取样、测温操作。
小车退出。
3.2.2出钢阶段出钢温度：●普碳钢、低合金钢：1570℃；●合金加入量在1.2吨以上的钢种温度提高20℃，如果Cr铁、Mo铁加入量大，再提高20℃；●冷炉、全新钢包、备用钢包等视情况温度各提高30±10℃。
3、出钢4.1出钢条件●温度、化学成分满足工艺要求●钢包到达出钢位，接好氩气管，准备好氩气。
●准备好引流用氧气管。
●钢包称重正常且去皮归零。
4.2出钢操作：⑴、头部小车退出到“OUT”位，退出炉门碳氧枪；停电并将电极操作手柄打到“出钢”位置，摇炉控制权转移到炉后出钢操作台。
以下在炉后出钢操作台上进行：⑵、电炉倾动到+2～5℃，打开EBT，如填料不能自动流出，可用氧气引流。
⑶、当包内钢水5~10t时，随钢流将配好的精练渣、铁合金加入钢包内。
铁合金的加入量以达到各钢种的合金成分下限为准，具体加入量可参考各钢种的《工艺操作要点》；精练渣加入量为10Kg/t钢。
⑷、出钢量依据钢包车上的称量系统控制目标50-55t钢水，如称重系统故障，可依据倾炉角度从5°、9°、15°控制，各位置均有设定的出钢量，同时根据钢包内钢水液面以及钢包的包龄估计钢包中的钢水量。
⑸、出钢量达到目标值时（目标值要随着钢包的状况随时调整），快速摇回电炉至-7°，同时启动钢包车退出，以防止氧化渣倒入钢包。
4.3预脱氧制度⑴、在冶炼Q215、Q235等普碳钢时在出钢时只加入0.5kg/吨钢脱氧剂、碳化硅进行预脱氧；⑵、在冶炼优钢、特钢时在电炉出钢时加入0.5～1.0kg/吨钢脱氧剂进行预脱氧；4、炉衬修补、换炉最后一炉钢冶炼操作：5.1冶炼前期与正常操作一样，减少生铁加入量，炉内装入量控制在45t左右。
为便于检查连续加料设备，槽内的废钢料要走清。
5.2熔清后尽量流掉炉渣，使炉内渣量降到最低程度。
5.3倒钢时倾动角度达到20°。
5.4出钢到40t，快速回摇电炉。
5.5炉中剩余的钢渣倒在备用钢包里，倒去上层氧化渣，剩余钢水倒入精炼炉钢包中。
5.6出钢完毕，检查出钢口，将水口下的残渣清理干净。
关闭EBT，填好出钢口，摇平电炉，开始进入下一炉冶炼。
四、注意：●务求取样、测温准确有代表性；●指定专人称量合金并进行监磅，防止称错加错；●炉前处理炉门专用叉车指定专人驾驶；配电操作由主操或付操作工操作。
