后浇带划分及施工方案一、背景介绍后浇带是在混凝土结构施工中不可或缺的重要部分,它能够提供强度、稳定性和耐久性。
在建筑、道路和桥梁等工程中,后浇带被广泛应用于增加结构的整体强度和稳定性,同时还能够提供便于施工和维护的平台。
二、后浇带划分原则后浇带的划分要根据具体的工程需要和结构要求进行,一般可以按照以下原则进行划分:1.结构板块:根据结构的功能和布局,将后浇带划分为不同的板块,如楼层、梁、柱等。
2.施工步骤:根据施工的步骤和进度,将后浇带划分为不同的阶段,如底板、墙体、顶板等。
3.空间分区:根据建筑的功能和使用需求,将后浇带划分为不同的空间区域,如车库、公共区域、住宅区域等。
4.强度要求:根据结构的设计要求,将后浇带划分为不同的强度等级,以满足结构的承载能力和使用要求。
三、后浇带施工方案后浇带的施工方案应根据具体的工程情况和要求进行设计,下面是一个常用的后浇带施工方案:1. 准备工作在开始后浇带的施工前,需要进行以下准备工作:•清理施工区域,确保无杂物和障碍物。
•定位和标记后浇带的范围和边界线。
•准备所需的施工材料和设备,如混凝土、钢筋、模板等。
2. 模板安装根据后浇带的设计要求,安装适当的模板来固定和限制混凝土的形状和尺寸:•将模板按照后浇带的划分和布局进行安装。
•确保模板的稳固和密合,以防止混凝土渗漏。
3. 钢筋布置根据后浇带的设计要求,在模板内布置适当的钢筋来增加混凝土的强度和稳定性:•根据结构的设计要求,选择适当的钢筋类型和直径。
•将钢筋按照预先设计的间距和位置进行布置。
4. 浇筑混凝土在完成模板和钢筋布置后,进行混凝土的浇筑:•使用泵车或输送带将混凝土输送到施工现场。
•将混凝土均匀地倒入模板内,并使用振动器进行浇筑和压实。
5. 养护和拆模在混凝土浇筑完成后,需要进行适当的养护和拆模工作:•在混凝土刚浇筑完成后,覆盖保护膜并进行湿养护。
•根据具体情况,确定合适的养护时间,保证混凝土的强度和稳定性。

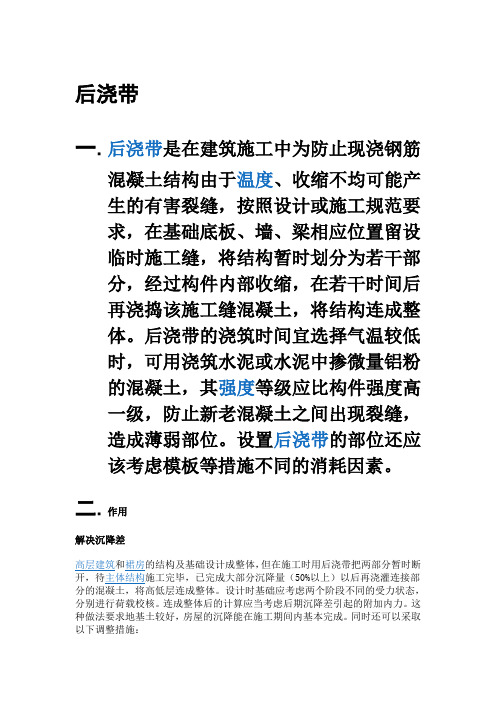

后浇带一.后浇带是在建筑施工中为防止现浇钢筋混凝土结构由于温度、收缩不均可能产生的有害裂缝,按照设计或施工规范要求,在基础底板、墙、梁相应位置留设临时施工缝,将结构暂时划分为若干部分,经过构件内部收缩,在若干时间后再浇捣该施工缝混凝土,将结构连成整体。
后浇带的浇筑时间宜选择气温较低时,可用浇筑水泥或水泥中掺微量铝粉的混凝土,其强度等级应比构件强度高一级,防止新老混凝土之间出现裂缝,造成薄弱部位。
设置后浇带的部位还应该考虑模板等措施不同的消耗因素。
二.作用解决沉降差高层建筑和裙房的结构及基础设计成整体,但在施工时用后浇带把两部分暂时断开,待主体结构施工完毕,已完成大部分沉降量(50%以上)以后再浇灌连接部分的混凝土,将高低层连成整体。
设计时基础应考虑两个阶段不同的受力状态,分别进行荷载校核。
连成整体后的计算应当考虑后期沉降差引起的附加内力。
这种做法要求地基土较好,房屋的沉降能在施工期间内基本完成。
同时还可以采取以下调整措施:(1)调压力差。
主楼荷载大,采用整体基础降低土压力,减少附加压力;低层部分采用较浅的十字交叉梁基础,增加土压力,使高低层沉降接近。
(2)调时间差。
先施工主楼,待其基本建成,沉降基本稳定,再施工裙房,使后期沉降基本相近。
(3)调标高差。
经沉降计算,把主楼标高定得稍高,裙房标高定得稍低,预留两者沉降差,使最后两者实际标高相一致。
减小温度收缩新浇混凝土在硬结过程中会收缩,已建成的结构受热要膨胀,受冷则收缩。
混凝土硬结收缩的大部分将在施工后的头1~2个月完成,而温度变化对结构的作用则是经常的。
当其变形受到约束时,在结构内部就产生温度应力,严重时就会在构件中出现裂缝。
在施工中设后浇带,是在过长的建筑物中,每隔30~40米设宽度为700~1000毫米的缝,缝内钢筋采用搭接或直通加弯做法。
留出后浇带后,施工过程中混凝土可以自由收缩,从而大大减少了收缩应力。
混凝土的抗拉强度可以大部分用来抵抗温度应力,提高结构抵抗温度变化的能力。

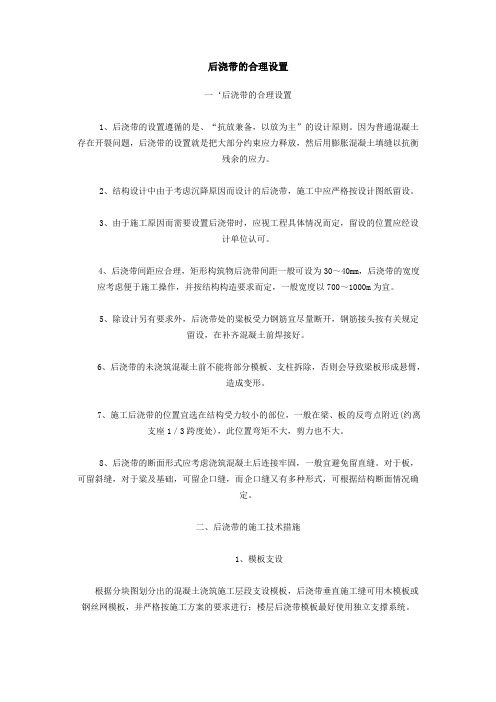

后浇带的合理设置一‘后浇带的合理设置1、后浇带的设置遵循的是、“抗放兼备,以放为主”的设计原则。
因为普通混凝土存在开裂问题,后浇带的设置就是把大部分约束应力释放,然后用膨胀混凝土填缝以抗衡残余的应力。
2、结构设计中由于考虑沉降原因而设计的后浇带,施工中应严格按设计图纸留设。
3、由于施工原因而需要设置后浇带时,应视工程具体情况而定,留设的位置应经设计单位认可。
4、后浇带间距应合理,矩形构筑物后浇带间距一般可设为30~40mm,后浇带的宽度应考虑便于施工操作,并按结构构造要求而定,一般宽度以700~1000m为宜。
5、除设计另有要求外,后浇带处的粱板受力钢筋宜尽量断开,钢筋接头按有关规定留设,在补齐混凝土前焊接好。
6、后浇带的未浇筑混凝土前不能将部分模板、支柱拆除,否则会导致梁板形成悬臂,造成变形。
7、施工后浇带的位置宜选在结构受力较小的部位,一般在梁、板的反弯点附近(约离支座1/3跨度处),此位置弯矩不大,剪力也不大。
8、后浇带的断面形式应考虑浇筑混凝土后连接牢固,一般宜避免留直缝。
对于板,可留斜缝,对于粱及基础,可留企口缝,而企口缝又有多种形式,可根据结构断面情况确定。
二、后浇带的施工技术措施1、模板支设根据分块图划分出的混凝土浇筑施工层段支设模板,后浇带垂直施工缝可用木模板或钢丝网模板,并严格按施工方案的要求进行;楼层后浇带模板最好使用独立支撑系统。
2、结构混凝土浇筑(1)混凝土浇筑厚度应严格按规范和施工方案进行,以免因浇筑厚度较大钢丝网模板的侧压力增大而向外凸出,造成尺寸偏差.(2)采用钢丝网模板的垂直施工缝,在混凝土浇筑和振捣过程中,应特别注意分层浇筑厚度和振捣器距钢丝网模板的距离。
为防止混凝土振捣中水泥浆流失严重,应限制振捣器与模板的距离(采用U50振捣器时不小于400ram;采用U70振捣器时不小于500mm)。
(3)为保证混凝土密实,垂直施工缝处应采用钢钎捣实。
3、浇筑结构混凝土后,垂直施工缝的处理。
基础后浇带位置设置基础后浇带位置设置,是指在建筑物施工时,为了避免在混凝土浇筑后,由于后续施工需要而无法进行的情况,事先预留一定的空间。
这样可以为后续工序提供施工条件,避免施工过程中的矛盾和冲突,确保施工的顺利进行。
基础后浇带位置设置的原则主要包括以下几个方面:1.设计方面:在设计过程中,需要根据建筑物的结构和布局来确定基础后浇带的位置。
一般情况下,基础后浇带的位置应尽量选择在建筑物的角部或拐角处,以便于后续施工的进行。
2.施工方面:在施工过程中,需要根据设计方案和施工计划,确定基础后浇带的具体位置。
一般情况下,基础后浇带的宽度应根据需要进行调整,但一般不宜小于300mm。
同时,在确定基础后浇带的位置时,还需要考虑到后续施工的顺利进行,因此应尽量避开支撑和固定部位。
3.材料方面:在选择基础后浇带的材料时,需要考虑到其抗压、抗弯、抗震等性能。
一般情况下,基础后浇带的材料可选用混凝土、钢筋、砖块等。
不同的材料有不同的性能和用途,需要根据具体情况做出选择。
基础后浇带位置设置的作用主要包括以下几个方面:1.支撑作用:基础后浇带的设置可以使得建筑物在施工过程中能够有一个稳定的支撑点,保证建筑物的稳定性和安全性。
尤其是在进行上部结构施工时,基础后浇带可以起到支撑和固定的作用,防止结构的下沉和变形,确保施工的质量和效果。
2.连接作用:基础后浇带的设置可以将不同部位的基础连接起来,使其成为一个整体。
这样可以提高基础的整体刚性和稳定性,减少可能的位移和变形,确保建筑物在使用过程中的稳定和安全。
3.后续施工作用:基础后浇带的设置可以为后续施工提供便利条件。
由于基础后浇带可以为后续工序提供施工空间,因此可以在不影响原有基础的情况下,进行后续施工工序的进行。
这样可以减少施工的冲突和矛盾,确保施工的顺利进行。
基础后浇带位置设置的注意事项主要包括以下几个方面:1.设计合理性:在进行基础后浇带位置设置时,需要考虑到建筑物的结构和布局,根据实际情况进行合理的位置选择。
结构后浇带设置原则
结构后浇带设置原则主要是为了保证混凝土结构的稳定性、耐久性和安全性,具体原则如下:
1. 浇注连续:浇筑连续的混凝土后浇带可保证结构的整体性和一致性,避免出现不连续区域的弱点。
2. 同步浇注:同一层次或相邻层次的结构部位应当同时浇注,以确保整体结构有相当的强度和刚度。
3. 合理划分:根据结构设计和施工要求,将结构分成合适的浇筑单元,便于施工管理和控制。
4. 分级浇筑:在大面积结构中,可以分级浇筑,先浇筑低部或侧部的混凝土,再进行上部或中部的浇筑,以减少浇筑高度和降低温度差。
5. 合理间隔:根据混凝土的硬化时间和施工进度,合理安排浇筑后浇带的间隔,以确保每一段浇筑后浇带的连接性和相互作用。
6. 补偿温差:根据混凝土在不同季节和温度下的收缩和膨胀特性,合理设置伸缩缝和柔性接缝,以减少温度应力和裂缝的产生。
7. 强度接头:在结构中合理设置强度接头,以确保结构的整体承载能力和传力机制的连续性。
8. 保护措施:在浇筑后,及时采取保护措施,防止后浇带的混凝土过早失水和干燥,避免产生裂缝和弱点。
后浇带的设计规定
1后浇带是减少混凝土收缩对结构的不利影响的有效方法,合理设置后浇带后的结构,其伸缩缝间距可以适当增加,但后浇带不能代替伸缩缝。
(砼规9.1.3和条文说明、)
2后浇带设置的位置、间距和宽度
1)梁、板宜设置在跨度的1/3范围内、连梁宜设置在跨度中部1/3 范围。
(砼高规4.3.13和条文说明)
2)筏板和箱基(地下室)宜设置在跨度中部1/3范围。
地下室的后浇带应贯通底板、侧墙和顶板。
(砼高规12.1.10、《全国民用建筑工程设计技术措施》3.9.10)
3)后浇带的间距有两种规定:
a) 不大于30m 。
(砼规9.1.3条文说明);
b)30~40m。
(砼高规4.3.13和条文说明)
4)后浇带的宽度800~1000mm。
3后浇带处钢筋构造要求:
1)现浇混凝土板的后浇带处受力钢筋可采用断开搭接和不断开贯通两种做法,两种做法对混凝土收缩的约束作用不同,应根据具体情况分别考虑。
(砼规宣传贯彻培训教材9.4)
2)混凝土板后浇带处受力钢筋全部断开采用搭接连接。
(砼高规4.3.12和条文说明、砼规9.1.3条文说明、《全国民用建筑工程设计技术措施》5.3.8)
3)考虑到后浇带没有浇筑前现浇板是悬臂构件,相邻支座的负钢筋应适当加强。
4后浇带的浇筑:
1)后浇带宜在其两侧结构的混凝土浇灌完成两个月以后进行浇灌。
2)后浇带混凝土宜采用比其两侧结构的混凝土强度等级提高一级,且宜采用早强、补偿收缩的混凝土。
(砼高规12.1.10)
5后浇带处地下室底板和外墙,宜在其外侧附加防水层。
宏达华阳项目地下室底板、负一层及顶层梁板后浇带施工分界情况说明成都建筑工程集团总公司(以下简称一标段):四川省第一建筑工程公司(以下简称二标段):一标段与二标段的施工分界以○19~○20轴间的后浇带右侧边线(临○20轴边线)为施工分界线,详附图,各分项工程的具体分界情况如下:一、钢筋工程一标段与二标段相连处,平行于后浇带的底板及梁板纵向钢筋,均以后浇带右侧边线为分界线,后浇带范围内均由一标段施工。
垂直于后浇带的钢筋施工分界如下:(一)地下室底板钢筋1、筏板通长筋及附加钢筋均以分界线按两批接头(50%接头百分率)错开各进、退500mm,各自施工区域内的机械连接套筒各自提供。
2、抗浮板在后浇带处按100%搭接,即抗浮板钢筋由各自区域分别伸至后浇带的对边线,在后浇带内形成100%搭接。
3、筏板及抗水板后浇带大样中的加强筋均由一标段施工。
(二)梁筋1、梁上部非通长筋由位于该梁跨侧单位全部施工。
2、梁上部通长筋以该梁净跨中心线为分界线,钢筋焊接中心线以分界线分批各进、退500mm,钢筋焊接以后浇带为界由施工该部位单位焊接。
3、箍筋均以后浇带分界线为施工分界。
4、所有梁底筋均由二标段预留,预留长度为至该跨支座。
5、所有梁架立筋及梁侧面构造筋均由二标段预留其全长。
(三)板筋1、板面筋均以该板净跨(井字次梁为板跨)中心线为分界线,钢筋搭接中心线以分界线分批各进、退500mm(绑扎搭接),以后浇带分界线为界由施工该部位单位绑扎。
2、所有板底筋均由二标段预留至该跨支座。
3、后浇带的加强筋均由一标段施工。
二、其它后浇带范围内的人工捡底、砖胎模、垫层、防水层、防水保护层、砼及模板工程均一标段施工,后浇带分界线的支模加固和砼剃打及产生垃圾处理由二标实施。
注:后浇带连接处,后施工的单位必须配合先施工的单位按上述原则进行钢筋预留,以免担误砼浇筑;否则先施工的单位直接进行砼浇筑,而不承担无预留筋的责任。
本说明一式六份,施工单位执两份,监理、建设单位各执一份。
有关后浇带的设计规范相关规定有:一JGJ3-2002《高层建筑混凝土结构技术规程》12.1.10条规定,当采用刚性防水方案时,同一建筑的基础应避免设置变形缝。
可沿基础长度每隔30~40m留一道贯通顶板、底板及墙板的施工后浇缝,缝宽不宜小于800mm,且宜设置在柱距3等分的中间范围内。
后浇缝处底板及外墙宜采用附加防水层;后浇缝混凝土宜在其两侧混凝土浇灌完毕2个月后再进行浇灌,其强度等级应提高一级,且宜采用早强、补偿收缩的混凝土。
二JGJ6-99《高层建筑箱形与筏形基础技术规范》6.6.2条规定,基础长度超过40m时,宜设置施工缝,缝宽不宜小于80cm.在施工缝处,钢筋必须贯通。
6.6.3条规定,当主楼与裙房采用整体基础,且主楼基础与裙房基础之间采用后浇带时,后浇带的处理方法应与施工缝相同。
三GB50010-2002《混凝土结构设计规范》9.1.3条规定,如有充分依据和可靠措施,本规范表中的伸缩缝最大间距可适当增大,混凝土浇筑采用后浇带分段施工。
四GB50007-2002《建筑地基基础设计规范》8.4.15条规定,对高层建筑筏形基础与裙房基础之间的构造应符合下列要求:当高层建筑与相连的裙房之间不设置沉降缝时,宜在裙房一侧设置后浇带,后浇带的位置宜设在距主楼边柱的第2跨内;后浇带混凝土宜根据实测沉降值并计算后期沉降差能满足设计要求后方可进行浇注。
五GB50108-2001《地下工程防水技术规范》5.2.1条规定,后浇带应设在受力和变形较小的部位,间距宜为30~60m,宽度宜为700~1 000mm.5.2.2条规定,后浇带可做成平直缝,结构主筋不宜在缝中断开,如必须断开,则主筋搭接长度应大于45倍主筋直径,并应按设计要求加设附加钢筋。
5.2.4条对后浇带的施工规定如下:后浇带应在其两侧混凝土龄期达到42d后再施工,但高层建筑的后浇带应在结构顶板浇筑混凝土14d后进行;后浇带混凝土的养护时间不得少于28d。
各种规范中关于后浇带的超强总结看完让你后浇带知识融会贯通后浇带规范豆丁施工一、后浇带的定义在建筑施工中为防止现浇钢筋混凝土结构由于温度、收缩不均可能产生的有害裂缝,按照设计或施工规范要求,在基础底板、墙、梁相应位置留设,将结构暂时划分为若干部分,经过构件内部收缩,在若干时间后再浇捣该施工缝混凝土,将结构连成整体的临时施工缝。
二、后浇带的设置条件1、伸缩后浇带:高层建筑地下室不宜设置变形缝,当地下室长度超过伸缩缝最大间距时。
[1](豆工注:注释引用的规范在文后)适当放宽伸缩缝的间距,采用有效的构造措施和施工措施减小温度和混凝土收缩对结构的影响。
[2]后浇带是避免施工期收缩裂缝的有效措施,设置后浇带可适当增大伸缩缝间距,但不能代替伸缩缝。
[3]超长大体积混凝土施工。
[4]在超长结构混凝土施工中,采用留后浇带法施工是防止和控制混凝土裂缝的主要措施之一。
[5]2、沉降后浇带:当高层建筑与相连的裙房之间不设置沉降缝时。
[6]当筏形与箱形基础的长度超过 40m,不设置永久性的沉降缝和温度收缩缝时。
[7]当“影响建筑物”的平均沉降大于 40cm时,相邻建筑基础之间的距离应大于 12m,当相邻建筑物较近时。
[8]3、温度后浇带:当筏形与箱形基础的长度超过 40m,不设置永久性的沉降缝和温度收缩缝时。
[9]4、板间后浇带:装配式楼盖(包括屋盖)加强整体性的构造措施。
[10]对后张楼板为减少约束力,使其与约束柱或墙暂时分开。
[11]三、后浇带的设置1、伸缩后浇带:每隔30m~40m设置,贯通顶板、底部及墙板。
在柱距三等分的中间范围内以及剪力墙附近,其方向宜与梁正交,沿竖向应在结构同跨内。
底板及外墙宜增设附加防水层。
[12] 后浇带应从受力影响小的部位通过(如梁、板1/3跨度处,连梁跨中等部位),不必在同一截面上,可曲折而行,只要将建筑物分开为两段即可。
[13]带宽800mm~1000mm[14]。
2、沉降后浇带:后浇带的宽度不宜小于 800mm。
底座板后浇带划分原则
由于桥上CRTS II型板式轨道底座无法一次施工完成,因此必须划分成几个施工段,施工段的位置及长度根据施工组织方案确定。
一般一个施工段长度为4~5km,施工段的首尾位置应设置端刺或临时端刺,临时端刺长约800m,端刺或临时端刺之间的区段为常规区。
常规区一般最短为3个浇筑段480m。
一、临时端刺设置注意事项
1、左右线临时端刺起点设置应错开两孔简支梁以上。
2、临时端刺区应避开连续梁及其前后各相邻两孔简支梁、道岔区。
二、后浇带设置
1、常规区混凝土浇筑段长度不大于164m,即5孔简支梁长度。
为了避免混凝土浇筑时强制力传入桥墩,在两处混凝土浇筑段之间设置钢板连接器后浇带(BL1后浇带),其在底座板混凝土浇筑段浇筑时留出。
BL1后浇带距离梁端长度不小于5m(边到边)。
2、位于混凝土浇筑段中心的一个剪力齿槽后浇带(BL2)与底座混凝土同时浇筑,其余简支梁的剪力齿槽后浇带纵连前需要预留不浇筑。
此外,与底座混凝土一起浇筑的BL2后浇带尽量处于本浇筑段的中心位置,且该后浇带左右浇筑段长度差不大于15m。
3、剪力齿槽超过两排时(如连续梁及其两端各两孔简支梁上),齿槽后浇带应与底座混凝土一次浇筑,并设立BL1后浇带。
为保证连续梁及相邻两孔简支梁上BL1尽量关于先浇筑的BL2对称,可通过设置自由混凝土浇筑段来满足要求,自由混凝土浇筑段长度不大于80m。
4、和路基内端刺相连的一个浇筑段的长度应为约80m,只有当摩擦板较长时,BL1到端刺的距离可以适当加大,保证后浇带位于桥上。
5、在短路基中,一般会出现两种情况:
(1)两个桥台之间只有摩擦板:当摩擦板长度大于80m时,靠近桥台的第一孔梁上两个BL1后浇带距离大于80m,这时要在路基摩擦板上增加一个BL1后浇带。
如下图:
(2)两个桥台之间中间部位有个路基端刺:当摩擦板长度大于150m时,最近的BL1后浇带与路基端刺的距离大于80m,这时要在路基摩擦板上增加两个BL1后浇带。
如下图:
6、对于大跨度细杆拱而言,其处理方式同连续梁。
即细杆拱及相邻的两孔简支梁上,剪力齿槽要与底座混凝土一起浇筑,并设立BL1后浇带。
通过在细杆拱上设置一定数量的自由混凝土浇筑段以满足BL1后
浇带关于先浇筑的BL2后浇带的对称要求。
7、钢筋连接器后浇带与轨道板板缝的距离不小于0.7m(边到边)。
8、桥台上对应的梁端不设剪力齿槽,如果已经误做,则剪力齿槽应提前填平,与加高平台顶面齐平,上面同样做防水和两布一膜。
9、临时端刺的长度应许偏差为-20~+50m,临时端刺内各段长度的允许偏差为±10m。
