英制螺纹对照表

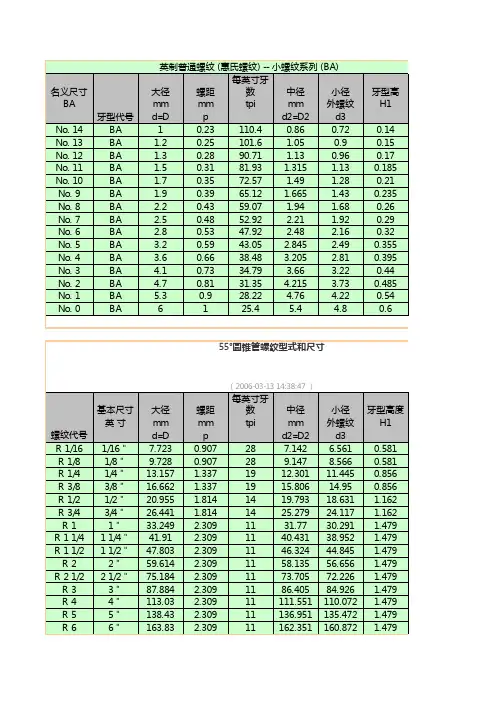

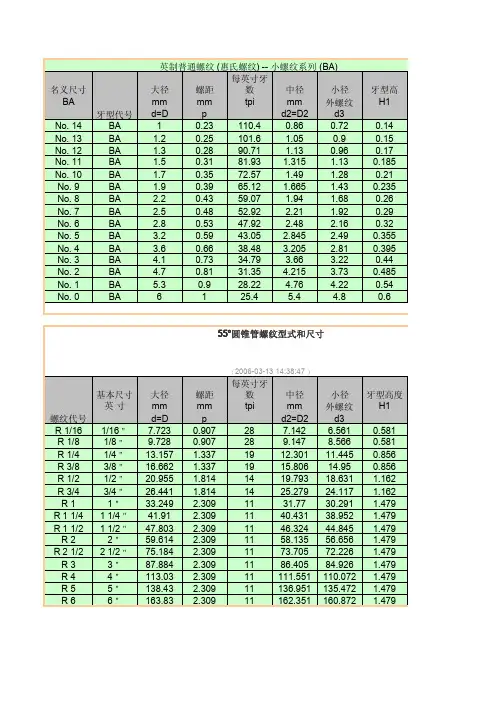

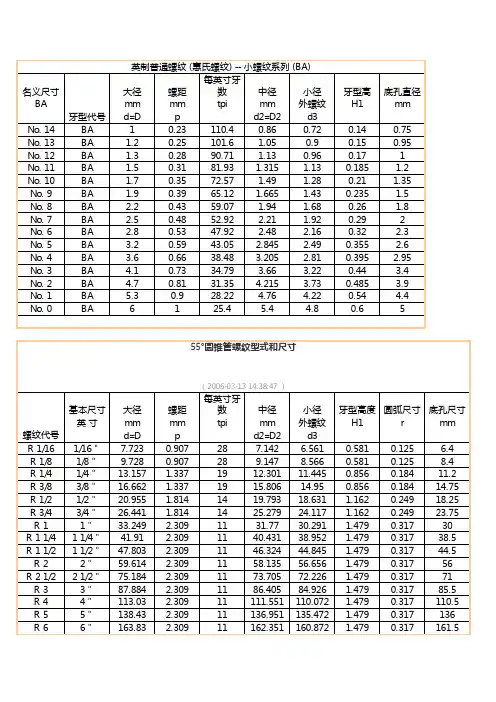

55°圆柱管螺纹的型式和尺寸RC2英寸锥管螺纹，每英寸11牙，螺距=25.4/11即2.309，牙高（深）=2.309×0.64即1.479，锥度是固定的即1：16R等于1/32乘以长度1/32意思是，锥螺纹的锥度是1：16 ，单边就是1：32长度意思是：定位点加有效长度比如我定位3.0，有效长度是12.0 R=1/32 X （3+12）=0.46875　1、密封管螺纹（R） 英制密封管螺纹的基本尺寸及其公差 配合方式 英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合. 欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同；目前的ISO英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的.编辑本段密封管螺纹的标记 英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成. 英制密封圆柱内螺纹的特征代号为：RP； 英制密封圆锥内螺纹的特征代号为：RC； 英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使用）； R2（与英制密封圆锥内螺纹配合使用）； 左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标. 对密封管螺纹，利用RP/R1，RC/R2分别表示“柱/锥”和“锥/锥”螺纹副. 2、非密封管螺纹 英制非密封管的基本尺寸及其极限偏差 标记: 英制非密封管螺纹的完整标记由螺纹特征代号，螺纹尺寸代号，中径公差等级代号和旋向代号组成. 英制非密封圆柱螺纹的特征代号为：G 对英制非密封圆柱内螺纹，其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B. 左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标. 当表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号. 示例： 尺寸代号为2的右旋，非密封圆柱内螺纹：G2 尺寸代号为3的A 级，右旋，非密封圆柱外螺纹：G3A 尺寸代号为4的B 级，左旋，非密封圆柱外螺纹：G4B-LH 尺寸代号为2的右旋，非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2A 加工内孔螺纹的是管螺纹丝锥加工外螺纹的有板牙。

55°圆柱管螺纹的型式和尺寸RC2英寸锥管螺纹，每英寸11牙，螺距=25.4/11即2.309，牙高（深）=2.309×0.64即1.479，锥度是固定的即1：16R等于1/32乘以长度1/32意思是，锥螺纹的锥度是1：16 ，单边就是1：32长度意思是：定位点加有效长度比如我定位3.0，有效长度是12.0 R=1/32 X （3+12）=0.46875　1、密封管螺纹（R） 英制密封管螺纹的基本尺寸及其公差 配合方式 英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合. 欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同；目前的ISO英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的.编辑本段密封管螺纹的标记 英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成. 英制密封圆柱内螺纹的特征代号为：RP； 英制密封圆锥内螺纹的特征代号为：RC； 英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使用）； R2（与英制密封圆锥内螺纹配合使用）； 左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标. 对密封管螺纹，利用RP/R1，RC/R2分别表示“柱/锥”和“锥/锥”螺纹副. 2、非密封管螺纹 英制非密封管的基本尺寸及其极限偏差 标记: 英制非密封管螺纹的完整标记由螺纹特征代号，螺纹尺寸代号，中径公差等级代号和旋向代号组成. 英制非密封圆柱螺纹的特征代号为：G 对英制非密封圆柱内螺纹，其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B. 左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标. 当表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号. 示例： 尺寸代号为2的右旋，非密封圆柱内螺纹：G2 尺寸代号为3的A 级，右旋，非密封圆柱外螺纹：G3A 尺寸代号为4的B 级，左旋，非密封圆柱外螺纹：G4B-LH 尺寸代号为2的右旋，非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2A 加工内孔螺纹的是管螺纹丝锥加工外螺纹的有板牙。

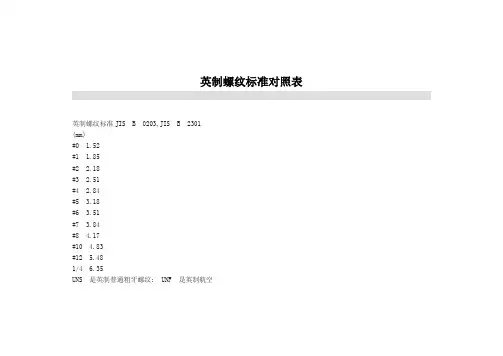

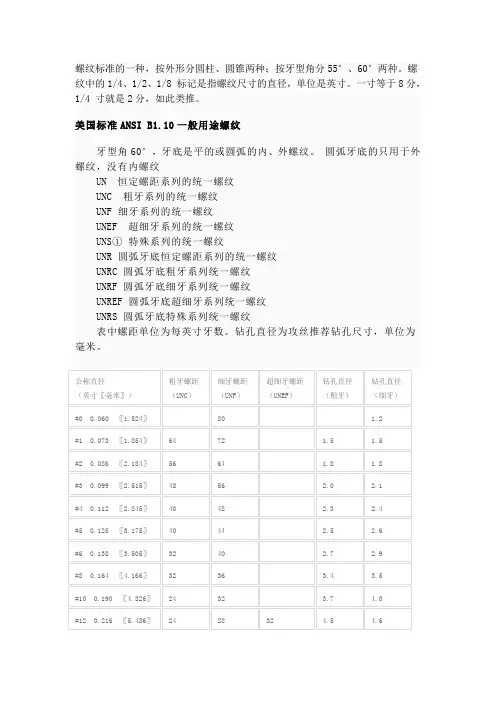

英制螺纹标准对照表英制螺纹标准JIS B 0203,JIS B 2301(mm)#0 1.52#1 1.85#2 2.18#3 2.51#4 2.84#5 3.18#6 3.51#7 3.84#8 4.17#10 4.83#12 5.481/4 6.35UNS 是英制普通粗牙螺纹; UNF 是英制航空标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝x 0.50”长, PPBEx: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50”长, PPBEx: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝x 0.50”长, PPB注: 有时会标示粗牙或细牙.UNF: 细牙:电子业较常用.UNC:粗牙: 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝x 0.50”长, PPB.C-2: Length Code:为英寸标示, 须乘以25.40 换算为mm.用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

也可以用卡尺量螺纹的外径，和螺距。

公制螺纹外径是以毫米为单位，如6，8，10，12，18，20毫米等等螺距也是以毫米为单位，如0.5,0.75,1,1.5,2,3,等等英制螺纹外径是以英寸为单位，（每英寸即是25.4 毫米）如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径读数常带不规则的小数。

英制螺距是用每英寸含多少个牙表示。

把卡尺定在25.4毫米，把一个尺尖对齐螺纹牙尖，另一个尺尖如对齐螺纹牙尖就是英制螺纹，如对不齐螺纹牙尖应该是公制螺纹。

丈量螺距时最好把螺纹的牙尖倒印在白粉笔上，粉笔上的印比较清楚，便于丈量。

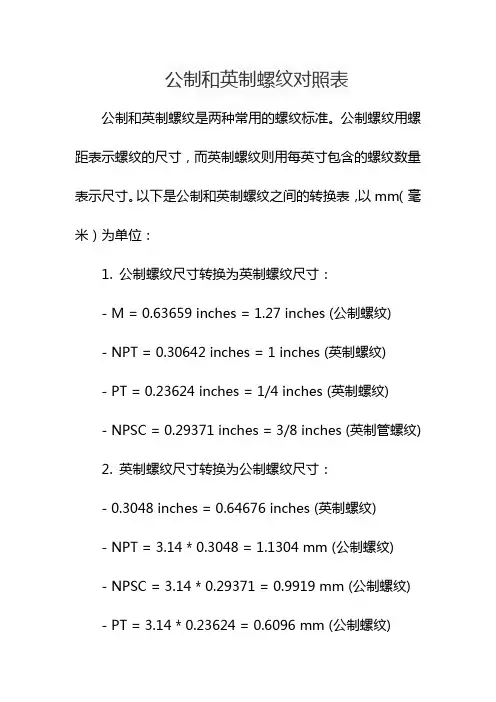

公制和英制螺纹对照表
公制和英制螺纹是两种常用的螺纹标准。

公制螺纹用螺距表示螺纹的尺寸，而英制螺纹则用每英寸包含的螺纹数量表示尺寸。

以下是公制和英制螺纹之间的转换表，以mm（毫米）为单位：
1. 公制螺纹尺寸转换为英制螺纹尺寸：
- M = 0.63659 inches = 1.27 inches (公制螺纹)
- NPT = 0.30642 inches = 1 inches (英制螺纹)
- PT = 0.23624 inches = 1/4 inches (英制螺纹)
- NPSC = 0.29371 inches = 3/8 inches (英制管螺纹)
2. 英制螺纹尺寸转换为公制螺纹尺寸：
- 0.3048 inches = 0.64676 inches (英制螺纹)
- NPT = 3.14 * 0.3048 = 1.1304 mm (公制螺纹)
- NPSC = 3.14 * 0.29371 = 0.9919 mm (公制螺纹)
- PT = 3.14 * 0.23624 = 0.6096 mm (公制螺纹)
注意：上述转换表仅供参考，实际应用中可能因螺纹类型、材料等因素而有所不同。

在进行螺纹转换时，请根据实际情况调整。

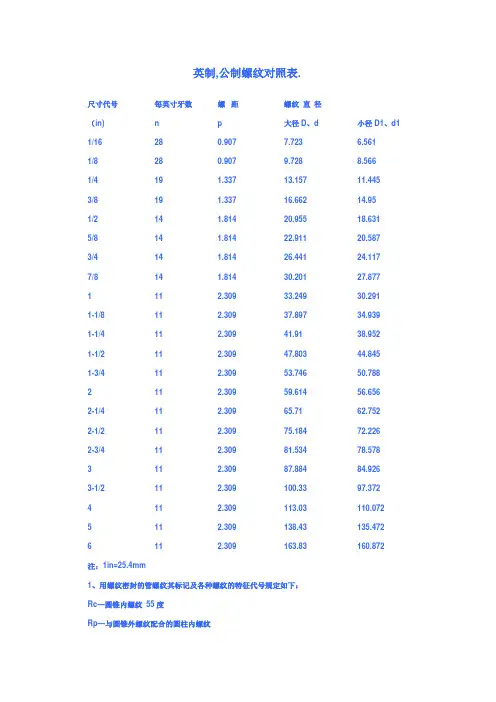

英制,公制螺纹对照表.尺寸代号每英寸牙数螺距螺纹直径（in) n p 大径D、d 小径D1、d1 1/16 28 0.907 7.723 6.5611/8 28 0.907 9.728 8.5661/4 19 1.337 13.157 11.4453/8 19 1.337 16.662 14.951/2 14 1.814 20.955 18.6315/8 14 1.814 22.911 20.5873/4 14 1.814 26.441 24.1177/8 14 1.814 30.201 27.8771 11 2.309 33.249 30.2911-1/8 11 2.309 37.897 34.9391-1/4 11 2.309 41.91 38.9521-1/2 11 2.309 47.803 44.8451-3/4 11 2.309 53.746 50.7882 11 2.309 59.614 56.6562-1/4 11 2.309 65.71 62.7522-1/2 11 2.309 75.184 72.2262-3/4 11 2.309 81.534 78.5783 11 2.309 87.884 84.9263-1/2 11 2.309 100.33 97.3724 11 2.309 113.03 110.0725 11 2.309 138.43 135.4726 11 2.309 163.83 160.872 注：1in=25.4mm1、用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下：Rc—圆锥内螺纹55度Rp—与圆锥外螺纹配合的圆柱内螺纹R—圆锥外螺纹标准规定将螺纹尺寸代号写在特征代号之后，若螺纹为械旋应再加写左旋代号LH，具体示例如下：圆锥内螺纹：Rc1/2左旋圆柱内螺纹：Rp1/2—LH圆柱内螺纹与圆锥外螺纹的配合：Rp2/R2左旋B级外螺纹：G1/2B—LH螺纹副G1/2G1/2A内螺纹：G1/2英制螺纹标准JIS B 0203,JIS B 2301(mm)#0 1.52#1 1.85#2 2.18#3 2.51#4 2.84#5 3.18#6 3.51#7 3.84#8 4.17#10 4.83#12 5.481/4 6.35UNS 是英制普通粗牙螺纹; UNF 是英制航空标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝x 0. 50”长, PPBEx: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0. 50”长, PPBEx: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝x 0.50”长, PP B注: 有时会标示粗牙或细牙.UNF: 细牙:电子业较常用.UNC:粗牙: 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝x 0.50”长, PPB.C-2: Length Code:为英寸标示, 须乘以25.40 换算为mm.用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

英制,公制螺纹对照表.UNS：英制普通粗牙螺纹; UNF：英制航空标示分母皆为为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝x 0.50”长, PPB Ex: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50”长, PPB Ex: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝x 0.50”长, PPB注: 标示也分粗牙或细牙.UNF: 细牙-电子业较常用.UNC:粗牙-重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝x 0.50”长, PPB.C-2: Length Code:为英寸标示, 须乘以25.40 换算单位mm.可用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

也可以用卡尺量螺纹的外径，和螺距。

公制螺纹外径是以毫米为单位，如6，8，10，12，18，20毫米等等螺距也是以毫米为单位，如0.5,0.75,1,1.5,2,3,等等英制螺纹外径以英寸为单位，（每英寸等于25.4 毫米）如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径读数常带不规则的小数。

英制螺距：是用每英寸含多少个牙表示。

将卡尺定在25.4毫米，用一个尺尖对齐螺纹牙尖，另一个尺尖对齐螺纹牙尖就是英制螺纹，如对不齐螺纹牙尖则是公制螺纹。

测量螺距时建议把螺纹的牙尖倒印在白粉笔上，因为粉笔上的印比较清晰，便于测量。

检测公制螺距应该测量一段长度，如10，15，20毫米，再数一下包含多少牙，算出螺距。

用英寸为单位规定螺纹规格为英制螺纹，如：G1"。

用公制单位毫米规定螺纹规格的为公制螺纹。

如：M30。

英制：是一英寸(24.5厘米)内有多少牙来定的,常规是55度角.公制则是两牙尖的间距是多少来定的螺距,英制粗牙螺纹标准英制管用螺纹标准英制管螺纹对照表----英制锥管螺纹对照表公称直径螺距低孔直径低孔深度G1/4 1.337 11.4 20 (19) G3/8 1.337 14.9 24 (19) G3/4 1.814 24.1 31 (14) G1 2.309 30.3 37 (11) G1-1/4 2.309 38.9 40 (11) G1-1/2 2.309 44.8 42 (11) G2 2.309 56.6 44 (11) ZG2 2.309 55.0 44 (11)。

英制螺纹标准对照表英制螺纹标准JIS B 0203,JIS B 2301(mm)#0 1.52#1 1.85#2 2.18#3 2.51#4 2.84#5 3.18#6 3.51#7 3.84#8 4.17#10 4.83#12 5.481/4 6.35UNS 是英制普通粗牙螺纹; UNF 是英制航空标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝x 0.50”长, PPBEx: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50”长, PPBEx: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝x 0.50”长, PPB注: 有时会标示粗牙或细牙.UNF: 细牙 :电子业较常用.UNC:粗牙: 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝x 0.50”长, PPB.C-2: Length Code:为英寸标示, 须乘以25.40 换算为mm.用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

也可以用卡尺量螺纹的外径，和螺距。

公制螺纹外径是以毫米为单位，如6，8，10，12，18，20毫米等等螺距也是以毫米为单位，如0.5,0.75,1,1.5,2,3,等等英制螺纹外径是以英寸为单位，（每英寸即是25.4 毫米）如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径读数常带不规则的小数。

英制螺距是用每英寸含多少个牙表示。

把卡尺定在25.4毫米，把一个尺尖对齐螺纹牙尖，另一个尺尖如对齐螺纹牙尖就是英制螺纹，如对不齐螺纹牙尖应该是公制螺纹。

丈量螺距时最好把螺纹的牙尖倒印在白粉笔上，粉笔上的印比较清楚，便于丈量。
