传感器的命名、代号和图形符号

常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、 测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。

(a)(b) 图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm 的小圆符号或加虚线，如图1-2-1（b ）所示。

必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、 连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。

仪表连接图形符号见表1-2-1。

表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm（或10mm）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图1-2-2（a）。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b）所示。

当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c）所示。

（a） (b) (c)图1-2-2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm（或10mm）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a）所示。

作为分散控制系统的计算机功能图形符号，是对角线长为12mm（或10mm）的细实线六边B形，如图1-2-3（b）所示。

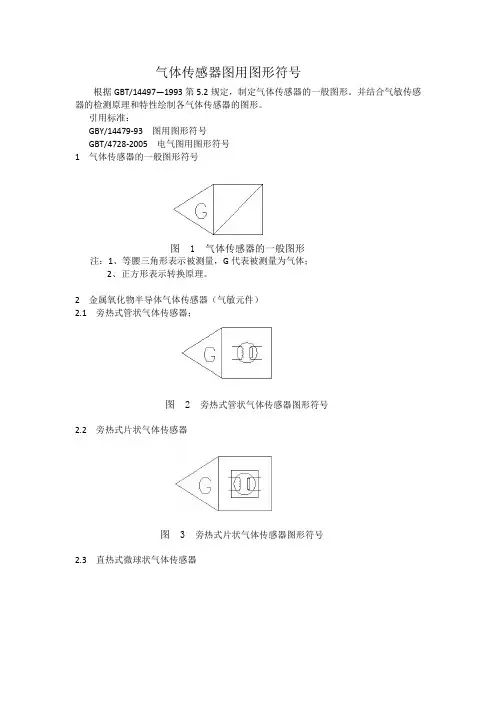

气体传感器图用图形符号根据GBT/14497—1993第5.2规定，制定气体传感器的一般图形。

并结合气敏传感器的检测原理和特性绘制各气体传感器的图形。

引用标准：GBY/14479-93 图用图形符号GBT/4728-2005 电气图用图形符号1 气体传感器的一般图形符号图 1 气体传感器的一般图形注：1、等腰三角形表示被测量，G代表被测量为气体；2、正方形表示转换原理。

2 金属氧化物半导体气体传感器（气敏元件）2.1 旁热式管状气体传感器；图 2 旁热式管状气体传感器图形符号2.2 旁热式片状气体传感器图 3 旁热式片状气体传感器图形符号2.3 直热式微球状气体传感器图 4 直热微球式气体传感器图形符号2.4 热线型微球状气体传感器图 5 热线型微球状气体传感器图形符号2.5 自加热气体传感器图 6 自加热气体传感器图形符号3 催化气体传感器图7 催化气体传感器图形符号4 电化学气体传感器4.1 电化学两电极气体传感器图 8 电化学两电极气体传感器图形符号4.2 电化学三电极气体传感器图 9 电化学三电极气体传感器图形符号4.3 固体电解质气体传感器图10 固体电解质气体传感器图形符号5 声表面波气体传感器图 11 声表面波气体传感器图形符号6 热电式红外气体传感器图 12 热电式红外气体传感器图形符号7 热效应热导气体传感器图 13 热效应热导气体传感器图形符号8 气敏二极管图 14 气敏二极管气体传感器图形符号9 场效应气体传感器图 15 场效应气体传感器图形符号表1气体传感器图用图形符号传感器的命名＼代号和图形符号国标GB 7666-1987规定了传感器的命名方法及图形符号，并将其作为统一传感器命名及图形符号的依据。

该标准适用于传感器的生产、科学研究、教学及其他相关领域。

1．传感器的命名根据国标GBlT 7666-2005的规定，传感器的全称应由“主题词加四级修饰语”组成：主题词——传感器；一级修饰语——被测量，包括修饰被测量的定语；二级修饰语——转换原理，一般可后缀以“式”字；三级修饰语——特征描述，指必须强调的传感器结构、性能、材料特征、敏感器件及其他必要的性能特征，一般可后缀以“型”字；四级修饰语——主要技术指标（如量程、精度、灵敏度等）。

传感器代号的标记方法
嘿，你知道传感器代号的标记方法有多重要吗？这就好比是给每个传感器都取了一个独特的名字，让我们能清楚地知道它们是谁，有啥特点呀！
传感器啊，就像是机器的小眼睛和小耳朵，能感知各种信息呢。

那给它们标记代号，可不能随随便便的哟！一般来说，会根据传感器的功能、类型来进行标记。

比如说，压力传感器可能就会有个“P”开头的代号，温度传感器也许就是“T”开头啦，这样是不是一下子就能明白个大概呀？
这就好像我们给人起名字一样，有的名字一听就感觉很温柔，有的名字则让人觉得很阳刚。

传感器的代号也是如此呀，要能准确传达出它的特性呢！而且啊，标记方法还得统一、规范，不能这个地方这么标，那个地方又换了个样，那可就乱套啦！
再想想看，如果我们没有一个好的标记方法，那在面对一堆传感器的时候，不就像走进了一个迷宫一样，完全找不到方向啦？所以呀，一定要认真对待这个事情哟！
有时候，还可以根据传感器的安装位置或者使用场景来标记呢。

就好比一个在厨房工作的传感器和一个在工厂车间工作的传感器，它们的代号肯定得有所区别呀，不然怎么分得清楚呢？
还有哦，标记的时候也得考虑到以后的维护和管理呀。

要是标记得太复杂或者太模糊，到时候找起来可就费劲啦！这就好像你把东西乱放，等要用的时候却怎么也找不到，多着急呀！
总之呢，传感器代号的标记方法可真是个大学问呀！我们得用心去琢磨，找到最适合的方式，让这些小传感器们都能有个清晰明了的“身份”，这样才能更好地为我们服务呀！你说是不是呢？。

传感器代号Last revision on 21 December 2020
传感器代号
代号：依次为主称（传感器）被测量—转换原理—序号
①主称——传感器代号C
②被测量—用一个或两个汉语拼音的第一个大写字母标记。

③转换原理——用一个或两个汉语拼音的第一个大写字母标记
④序号——用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。

若产品性能参数不变，仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等，（其中I、Q不用）
例：
应变式位移传感器： C WY-YB-20
光纤压力传感器：C Y-GQ-2
常用被测量代码表
常用转换原理代码表。

sa 转换开关sq行程开关qf断电器元件符号电流表pa电压表pv有功电度表pj无功电度表pjr频率表pf相位表ppa最大需量表(负荷监控仪) pm 功率因数表ppf有功功率表pw无功功率表pr无功电流表par声信号ha光信号hs指示灯hl红色灯hr绿色灯hg黄色灯hy蓝色灯hb白色灯hw连接片xb插头xp插座xs端子板xt电线,电缆,母线w直流母线wb插接式(馈电)母线wib 电力分支线wp照明分支线wl应急照明分支线we 电力干线wpm照明干线wlm应急照明干线wem 滑触线wt合闸小母线wcl控制小母线wc信号小母线ws闪光小母线wf事故音响小母线wfs 预告音响小母线wps 电压小母线wv事故照明小母线welm 避雷器f熔断器fu快速熔断器ftf跌落式熔断器ff限压保护器件fv电容器c电力电容器ce正转按钮sbf反转按钮sbr停止按钮sbs紧急按钮sbe试验按钮sbt复位按钮sr限位开关sq接近开关sqp手动控制开关sh时间控制开关sk液位控制开关sl湿度控制开关sm压力控制开关sp速度控制开关ss温度控制开关,辅助开关st 电压表切换开关sv电流表切换开关sa整流器u可控硅整流器ur控制电路有电源的整流器vc 变频器uf变流器uc逆变器ui电动机m异步电动机ma同步电动机ms直流电动机md绕线转子感应电动机mw 鼠笼型电动机mc电动阀ym电磁阀yv防火阀yf排烟阀ys电磁锁yl跳闸线圈yt合闸线圈yc气动执行器ypa,ya电动执行器ye发热器件(电加热) fh照明灯(发光器件) el空气调节器ev电加热器加热元件ee感应线圈,电抗器l励磁线圈lf消弧线圈la滤波电容器ll电阻器,变阻器r电位器rp热敏电阻rt光敏电阻rl压敏电阻rps接地电阻rg放电电阻rd启动变阻器rs频敏变阻器rf限流电阻器rc光电池,热电传感器b压力变换器bp温度变换器bt速度变换器bv时间测量传感器bt1,bk液位测量传感器bl温度测量传感器bh,bm电气符号大全：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在砼顶板内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

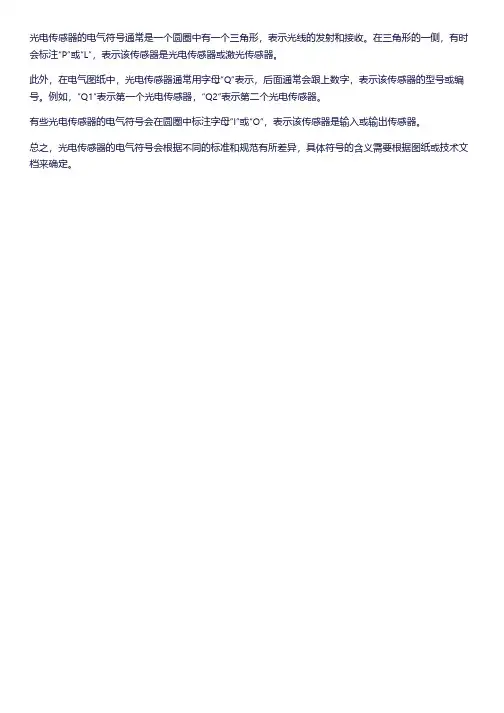

光电传感器的电气符号通常是一个圆圈中有一个三角形，表示光线的发射和接收。
