《电路原理》试题A 卷一、 填空：要求有计算过程。
(每空5分，共15分) 1、图1所示电路中理想电流源的功率为 。
(4分) 2、图2所示电路中电流I 为 。
3、图3所示电路中电流U 为 。
二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I 。
图4 图5 图6 三、 求图5所示电路中的电压U ab 。
(10分)四、 含理想变压器电路如图6，V U S 00100∠=•，求负载R 上电压有效值U 。
(10分) 五、求图7中各二端网络的等效电阻。
(15分)图7六、电路如图8所示，开关K 闭合前电路已稳定，用三要素法求K 闭合后的u c (t)。
(10分)七、(10分)电路如图9所示。
已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，Z3=3-j1Ω。
(1) 求输入阻抗Zi； (2) 求•1 I。
图8 图9《电路原理》试题B卷一、选择题(单选)：(20分)1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。
A、7AB、6AC、5AD、4A2、关于理想电感元件的伏安关系，下列各式正确的有( )A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感的顺串时等效电感为( ) 。
A、Leq =L1+L2+2M B、Leq=L1+L2-2M C、Leq=L1L2-M2 D、 Leq=L1L2-M24、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )A、电阻性质B、电感性质C、电容性质二、填空：(每空2分，共14分)1、图1.1所示电路中理想电流源吸收的功率为。
2、图1.2所示电路中电阻的单位为Ω，则电流I为。
3、已知i=10cos(100t-30。
)A，u=5sin(100t-60。
)A,则 i、u的相位差为且i u。
4、为提高电路的功率因数，对容性负载，应并接元件。
5、三相对称电路，当负载为星形接法时，相电压与线电压的关系为相电流与线电流的关系为。
《电路原理》试题A 卷一、 填空：要求有计算过程。
(每空5分，共15分) 1、图1所示电路中理想电流源的功率为 。
(4分) 2、图2所示电路中电流I 为 。
3、图3所示电路中电流U 为 。
二、 分别用节点法、网法和戴维南定理求图4所示电路中的电流I 。
图4 图5 图6 三、 求图5所示电路中的电压U ab 。
(10分)四、 含理想变压器电路如图6，V U S 00100∠=•，求负载R 上电压有效值U 。
(10分) 五、求图7中各二端网络的等效电阻。
(15分)图7六、电路如图8所示，开关K 闭合前电路已稳定，用三要素法求K 闭合后的u c (t)。
(10分)七、(10分)电路如图9所示。
已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，Z3=3-j1Ω。
(1) 求输入阻抗Zi；(2) 求•1 I。
图8 图9《电路原理》试题B卷一、选择题(单选)：(20分)1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。
A、7AB、6AC、5AD、4A2、关于理想电感元件的伏安关系，下列各式正确的有( )A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感的顺串时等效电感为( ) 。
A、L eq=L1+L2+2MB、L eq=L1+L2-2MC、L eq=L1L2-M2D、L eq=L1L2-M24、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )A、电阻性质B、电感性质C、电容性质二、填空：(每空2分，共14分)1、图1.1所示电路中理想电流源吸收的功率为。
2、图1.2所示电路中电阻的单位为Ω，则电流I为。
3、已知i=10cos(100t-30。
)A，u=5sin(100t-60。
)A,则i、u的相位差为且i u。
4、为提高电路的功率因数，对容性负载，应并接元件。
5、三相对称电路，当负载为星形接法时，相电压与线电压的关系为相电流与线电流的关系为。
电路课程期末考试1（试卷）1、电路如图所示。
请按图中所示结点编号写出结点电压方程。
(8分)10Ω2u 2+题一图4A4A10Ω5Ω20Ωu 2+-4A10Ω①②-0二、电路如图所示。
已知u s1＝100V ，u s2＝200V ，求i 1，i 2及两个电压源发出的功率P 1和P 2。
(8分)Ωu s 1+20Ωi 110Ω10i 1u s 2++20Ωi 2题二图---三、电路如图所示。
(1) 求从a 、b 端看进去的戴维宁等效电路；(2) 求R L 为何值时，R L 能获得最大功率，并求此最大功率P max 。
(10分)10Ω20V +-题三图4A5Ωu +0.2u10Ω10ΩabR L-四、电路如图所示。
请应用叠加定理求电压u 3。
(8分)40题四图5A4Ω4Ω+－10i 1i 1u 3+10V+2Ω－－Ω五、含理想运放的电路如图所示。
求u 0和u x 。
(8分)+u o_+∞++∞+u x 6V+_+_ΩΩ1K ΩΩΩΩ题五图__1231K 1K 1K 1K 1Kk Ωk Ωk Ωk Ωk Ωk Ω题五图六、一阶动态电路如图所示。
电路原来处于稳定状态，t=0时，开关S 从1合向2，求t>0时的u c (t )和i c (t )。
(10分)u c0.2F题六图2A10Ω5ΩS(t =0)2.5Ω10V++i c--12七、正弦稳态电路如图所示。
已知M =0.4H ，L 1=L 2=0.6H ，L 3=1.4H ，C 1=10-4F ，C 2=0.5×10-4F ，电源角频率ω=100rad/s ，(1) 求1I ，2I ；(2) 求两个电压源发出的复功率1S 、2S 。
(10分)12j C ω11j C ω八、正弦稳态电路如图所示。
已知u s1=2100cos100t V , i s1=22cos100t A,求，i 1、u 。
(10分)100Ω1H－＋100Ω100Ω10-4F 10-4F－＋1H u 题八图i 1i s2u s1九、对称三相电路如图所示。
电路原理试题含参考答案一、单选题（共50题，每题1分，共50分）1、已知正弦，频率为50HZ，则它的瞬时值表达式为A、/B、/C、/D、/正确答案：C2、电流与电压为关联参考方向是指A、电流实际方向与电压升实际方向一致B、电流参考方向与电压升参考方向一致C、电流参考方向与电压降参考方向一致D、电流实际方向与电压降实际方向一致正确答案：C3、电感元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将A、不变B、无法确定C、减小D、增大正确答案：C4、应用无源网络的等效电阻法求线性有源二端网络等效电阻时，应将电压源 ( )处理A、保留B、开路C、不能确定D、短路正确答案：D5、已知正弦电压相量形式为，频率为50HZ，则它的瞬时值表达式为A、/B、/C、/D、/正确答案：C6、实际电压源模型“20V、2Ω”等效为电流源模型时，其电流源IS和内阻R为A、IS=10A，R=1ΩB、IS=10A，R=2ΩC、IS=10A，R=∞D、IS=10A，R=0正确答案：B7、市用照明电的电压是220V，这是指电压的A、最大值B、平均值C、瞬时值D、有效值正确答案：D8、基尔霍夫电流定律应用于A、支路B、节点C、环路D、回路正确答案：B9、自动满足基尔霍夫电压定律的电路求解法是A、回路电流法B、2b法C、节点电压法D、支路电流法正确答案：C10、当流过理想电压源的电流增加时，其端电压将A、无法确定B、不变C、减少D、增加正确答案：B11、理想电流源和理想电压源并联，对外等效电路为A、理想电流源B、理想电压源C、理想电压源和电阻串联D、理想电流源和电阻并联正确答案：B12、正弦量的幅值是有效值的( )倍A、/B、/C、2D、3正确答案：A13、自动满足基尔霍夫电压定律的电路求解法是A、2b法B、支路电流法C、回路电流法D、节点电压法正确答案：D14、电容元件的正弦交流电路中，电压有效值不变，频率增大时，电路中电流将A、无法确定B、减小C、增大D、不变正确答案：C15、基尔霍夫电压定律应用于A、环路B、节点C、支路D、回路正确答案：D16、有源二端网络的开路电压为16V，短路电流为8A，若外接2Ω的电阻，则该电阻上的电压为A、3.2VB、8VC、16VD、32V正确答案：B17、必须设立电路参考点后才能求解电路的方法是A、回路电流法B、节点电压法C、网孔电流法D、支路电流法正确答案：B18、一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则电阻器的两端电压是A、0.20VB、0.10VC、0.40VD、0.30V正确答案：C19、工程上所说的交流电压、交流电流的数值，通常都是它们的（）值A、最大值B、有效值C、瞬时值D、平均值正确答案：B20、两个电阻，当它们串联时，功率比为4:9；若它们并联，则它们的功率比为A、3；2B、9；4C、4；9D、2；3正确答案：B21、实际电路中电感的电压 u为有限值，则电感电流 i 必定是时间的A、连续函数B、阶跃函数C、冲激函数D、脉冲函数正确答案：A22、只适应于线性电路求解的方法是A、戴维宁定理B、诺顿定理C、替代定理D、叠加定理正确答案：D23、只适应于线性电路求解的方法是A、替代定理B、诺顿定理C、戴维宁定理D、叠加定理正确答案：D24、负载上获得最大功率的条件是A、负载上加的电压最高时B、电源内阻最小时C、负载电阻等于电源内阻D、负载上通过的电流最大时正确答案：C25、实验室中的交流电压表和电流表，其读值是交流电的A、最大值B、瞬时值C、平均值D、有效值正确答案：D26、以下说法正确的是A、电容有隔断直流通交流的作用B、电容有隔断交流通直流的作用C、电感在直流电路中相当于开路D、电感有通交流阻直流的作用正确答案：A27、应用节点电压法求解电路时，节点的自导与互导的取值为A、都取正值B、都取负值C、自导取正值，互导取负值D、自导取正值，互导视不同情况可取正值，也可取负值正确答案：C28、当电感电流增大时，电感的功率情况为A、无法确定B、发出功率C、功率为0D、吸收功率正确答案：D29、应用网孔电流法求解电路时，网孔的自阻与互阻的取值为A、都取负值B、自阻取正值，互阻视不同情况可取正值，也可取负值C、都取正值D、自阻取正值，互阻取负值正确答案：B30、已知。
2022年中原工学院计算机科学与技术专业《计算机组成原理》科目期末试卷B（有答案）一、选择题1、某计算机使用4体交叉编址存储器，假定在存储器总线上出现的主存地址（十进制）序列为8005，8006，8007，8008，8001，8002，8003，8004，8000，则可能发生访存冲突的地址对是（）。
A.8004和8008B.8002和8007C.8001和8008D.8000和80042、采用八体并行低位交叉存储器，设每个体的存储容量为32K×16位，存储周期为400ns，下述说法中正确的是（）。
A.在400ns内，存储器可向CPU提供2位二进制信息B.在l00ns内，每个体可向CPU提供27位二进制信息C.在400ns内，存储器可向CPU提供2位二进制信息D.在100ns内，每个体可向CPU提供2位二进制信息3、假设机器字长为16位，用定点补码小数表示时，一个字所能表示的范围是（）。
A.0~（1-2-15）B.-（1-2-15）~（1-2-15）C.-1~1D.-1~（1-2-15）4、下列关于各种移位的说法中正确的是（）。
I.假设机器数采用反码表示，当机器数为负时，左移时最高数位丢0，结果出错；右移时最低数位丢0，影响精度Ⅱ在算术移位的情况下，补码左移的前提条件是其原最高有效位与原符号位要相同Ⅲ.在算术移位的情况下，双符号位的移位操作中只有低符号位需要参加移位操作（）A. Ⅲ、ⅡB.只有ⅡC.只有ⅢD.全错5、并行加法器中，每位全和的形成除与本位相加两数数值位有关外，还与（）有A.低位数值大小B.低位数的全和C.高位数值大小D.低位数送来的进位6、为协调计算机系统各部件的工作，需要一种器件来提供统一的时钟标准，这个器件，是（）。
A.总线缓冲器B.总线控制器C.时钟发生器D.以上器件都具备这种功能7、总线宽度与下列（）有关。
A.控制线根数B.数据线根数C.地址线根数D.以上都不对8、程序P在机器M上的执行时间是20s，编译优化后，P执行的指令数减少到原来的70%，而CPl增加到原来的1.2倍，则P在M上的执行时间是（）。
电路原理考试题及答案电路原理考试题及答案电路图的知识是考试中常见的知识点，下面是电路原理考试题及答案，欢迎参考阅读！1．数字信号和模拟信号的不同之处是( )A．数字信号在大小上不连续，时间上连续，而模拟信号则相反B．数字信号在大小上连续，时间上不连续，而模拟信号则相反C．数字信号在大小和时间上均不连续，而模拟信号则相反D．数字信号在大小和时间上均连续，而模拟信号则相反答案：C2．在登录你的电子信箱(或“QQ”)的过程中，要有两个条件，一个是用户名，一个是与用户名对应的密码，要完成这个事件(登录成功)，它们体现的逻辑关系为( )A．“与”逻辑关系 B．“或”逻辑关系C．“非”逻辑关系 D．不存在逻辑关系答案：A3．(2011年济宁模拟)下面为一逻辑门电路的真值表，试判断这是一个什么类型的.逻辑门电路( )M 0 1N 1 0A．“与”门 B．“非”门C．“或”门 D．“与非”门解析：选B.由该逻辑门电路的真值表可以看出输出端与输入端是相反的关系，故选B.4．逻辑电路的信号有两种状态：一是高电位状态，用“1”表示；另一种是低电位状态，用“0”表示．关于这里的“1”和“0”下列说法中正确的是( )A．“1”表示电压为1 V，“0”表示电压为0 VB．“1”表示电压为大于或等于1 V，“0”表示电压一定为0 VC．“1”和“0”是逻辑关系的两种可能的取值，不表示具体的数字D．“1”表示该点与电源正极相连，“0”表示该点与电源负极相连答案：C5．(2011年徐州模拟)如2－11－7所示为三个门电路符号，A输入端全为“1”，B输入端全为“0”．下列判断正确的是( ) A．甲为“非”门，输出为“1”B．乙为“与”门，输出为“0”C．乙为“或”门，输出为“1”D．丙为“与”门，输出为“1”答案：C6．(2011年苏州质检)如2－11－8是一个三输入端复合门电路，当C端输入“1”时，A、B端输入为何时输出端Y输出“1”( ) A．0 0 B．0 1C．1 0 D．1 1答案：D7．在如2－11－9所示的逻辑电路中，当A端输入电信号1、B 端输入电信号0时，则在C和D端输出的电信号分别为( ) A．1和0 B．0和1C．1和1 D．0和0解析：选C.首先从“非”门电路入手，当B端输入电信号“0”时，D端输出电信号为“1”，所以“与”门电路的两输入均为“1”，因此C端输出电信号为“1”．因此C项正确．其他选项均不对．8．如2－11－10为包含某逻辑电路的一个简单电路图，L为小灯泡．光照射电阻R′时，其阻值将变得远小于R.当电阻R′受到光照射时小灯泡L将( )A．发光B．不发光C．a点电势高D．b点电势高解析：选AC.该逻辑电路为“非”门电路，当电阻R′受到光照射时，R′两端电势差趋近于零，小灯泡L将发光，A正确．由于非门电路输入端为低电势，故输出端为高电势，C正确．9．如2－11－11所示，将两个“非”门和一个“与”门组成一个复合门电路，请在表中填写该门电路的真值表．输入输出A B Y解析：结合“非”门和“与”门的特点分析，如A、B都输入0，经“非”门都输出1，再输入“与”门则输出1，输入端输入不同赋值组合，输出值如所示.输入输出A B Y0 0 11 0 00 1 01 1 0答案：见解析10．(2009年高考上海卷)如2－11－12为某报警装置示意，该报警装置在一扇门、两扇窗上各装有一个联动开关，门、窗未关上时，开关不闭合，只要有一个开关未闭合，报警器就会报警．该报警装置中用了两个串联的逻辑电路，虚线框甲内应选用________门电路，虚线框乙内应选用________门电路．(选填“与”、“非”、“或”)解析：由题意知，一扇门，两扇窗只要一个不闭合，报警器就会报警，符合只要满足一个条件，结果就能发生的特点，所以甲、乙框内电路应该是“或”门．答案：或或。
电路原理期末考试试题文库# 电路原理期末考试试题## 一、选择题（每题2分，共20分）1. 电路中，电流的参考方向可以是：A. 从正极流向负极B. 从负极流向正极C. 任意方向D. 以上都是2. 欧姆定律表达式为：A. V = IRB. I = V/RC. R = V/ID. A和C3. 串联电路中，总电阻等于各部分电阻之和，这是基于：A. 基尔霍夫电流定律B. 基尔霍夫电压定律C. 欧姆定律D. 叠加定理4. 理想电压源与实际电压源的区别在于：A. 理想电压源没有内阻B. 实际电压源具有内阻C. 理想电压源电压恒定D. 以上都是5. 以下哪个不是电容元件的特性？A. 存储电荷B. 通过电流C. 阻抗与频率有关D. 电压不能突变6. 电感元件在直流电路中表现为：A. 短路B. 开路C. 电阻D. 电容7. 交流电路中，功率因数表示：A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值8. 以下哪个是二端口网络的参数？A. 电阻B. 电容C. 传输参数D. 电感9. 叠加定理适用于：A. 线性电路B. 非线性电路C. 交流电路D. 直流电路10. 戴维南定理用于：A. 简化复杂电路B. 计算电路功率C. 确定电路的等效电阻D. 计算电路的瞬态响应## 二、简答题（每题10分，共30分）1. 解释什么是基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL），并给出一个应用场景。
2. 描述什么是相量法，并说明其在交流电路分析中的重要性。
3. 什么是谐振电路？在谐振频率下，电路的阻抗特性如何？## 三、计算题（每题25分，共50分）1. 给定一个由三个电阻串联组成的电路，R1 = 100Ω，R2 = 200Ω，R3 = 300Ω。
求电路的总电阻，并计算当电路两端加上20V直流电源时，通过每个电阻的电流。
2. 考虑一个RLC串联电路，其中R = 50Ω，L = 0.2H，C = 10μF，外加一个频率为50Hz的交流电源。

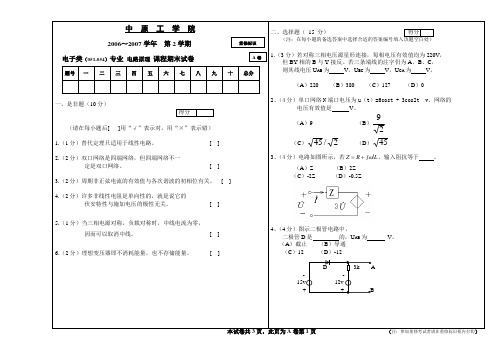

电路原理课程期末考试B卷（附答案）电路原理》课程期末考试B、填空题1、电路是电流的通路，包括 _____ 、_______ 和中间环节三个组成部分。
2、电压源和电流源两种实际电源模型之间是可以相互等效的，但这种等效关系只是对 ________ ⽽⾔的，⾄于电源内部则是不等效的。
3、电路中某点的电位值与所选的参考点 ___ 关，⽽任意两点间的电压与所选择的参考点 ____ 关。
(填“有”或“⽆”)4、在含有L、C 的电路中，出现总电压、总电流同相位的现象，这种现象称为。
RLC 串联电路发⽣谐振时，电路中的频率f0 。
5、已知：u(t ) 10 sin( 400πt 30 ) V1 i(t) sin(400πt 60 ) A2(a) 电源电压⾓频率= ，周期T = ；(b) 电压有效值U = ，电流有效值I = ；(c)该负载Z = ；阻抗⾓= 。
6、三相四线制电路中相电压是指之间的电压，线电压是指之间的电压。
7、三相对称电源的特点是相同、相等、相位互差。
⼆、判断题1、( ) KCL 定律适⽤于电路中的各个结点处或包围着⼏个结点的封闭⾯。
2、( )R、L、C 三种元件都属于动态元件。
3、( )RLC 串联谐振电路中，增⼤电阻R 将使得谐振频率降低。
4、( 复数阻抗Z 是相量5、（）三⾓形连接的对称负载，线电流是相电流的3倍，线电流超前其对应的相电流300。
6、（）在直流稳态时，电感相当于短路，电容相当于开路。
三、简答题1、如图所⽰电路，求a、b 端的等效电阻R ab2、如图所⽰电路，已知I1 2A，I 2 3A，I53、将图⽰电路图化为等效电压源模型。
I1 I54、如图所⽰是t 0时电压和电流的相量图，已知U 220V, I1 5A, I2 5 2A分别⽤相量形式和三⾓函数形式表⽰各正弦量5、图⽰电路处于谐振状态，已知I I V ，电流表的读数为1A ，电压表的读数为40V 。
求元件参数R、L 和C。
