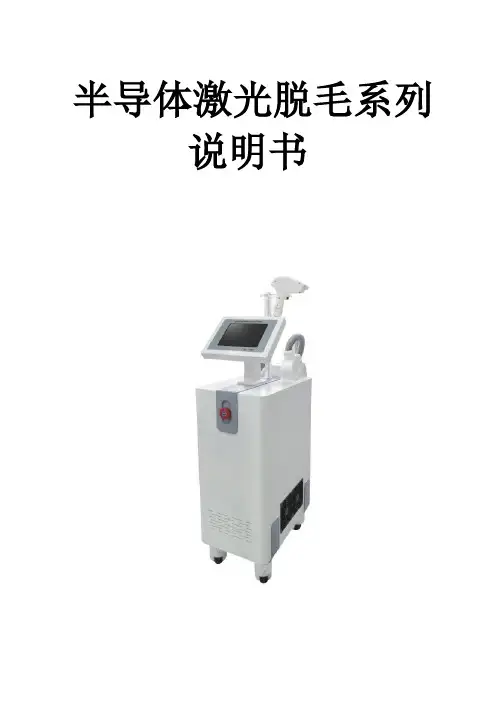

808半导体激光脱毛仪操作手册第一章操作安全注意事项1.1 概述本品只限培训和有资质的人员使用。

本款产品是发射线波长为808nm的半导体激光脱毛机，该设备已经采用特殊设计将事故发生的可能性和辐射的危险降到最低。

1.2 安全检测1. 系统开启后软件对所有安全相关硬件进行检测2. 确保水循环正常，当水循环不正常时会有错误代码，错误代码：4（流量开关），此时禁止使用机器3. 每1KJ进行一次发射计数4. 当出现错误时，系统显示错误信息给操作者，此时禁止任何操作5. 系统开机后，对连接的手具进行识别和自检1.3 激光安全1. 光只从蓝宝石得前端发射出去2. 紧急制动开关需要时可以即刻停止。

当按下时，可以即刻停止系统的运行3. 手具有发射指示灯，发射激光时指示灯亮，未发射激光时指示灯不亮4. 系统开启后水立即循环冷却手具的激光器5. 检测水温，避免手具过热！！！不要对人眼部位进行照射，以免烧伤。

不要在易燃易爆等危险环境下操作使用第二章操作指导2.1 操作前准备2.1.1确定手具与机器连接完好.2.1.2空气开关处于关闭状态，即处于下拉状态2.1.3开机锁处于关闭状态2.1.4即停开关处于弹出状态，若未弹出会出现错误代码。

错误代码：3（急停）注意: 即停开关处于弹出状.2.2开机准备，进入以下界面第三章系统操作3.1 系统开机3.1.1 插入220V电源线，打开空气开关3.1.2 旋拧开机锁启动显示屏，即顺时针旋转1/4周，屏幕显示进入等待界面3.1.3 等待20秒，屏幕出现待机屏。

屏幕上为默认参数3.1.4 为了满足治疗需要可以修改默认参数，+为上调参数键，-为下调参数键3.1.5 点击“reset”键，当前能量清零系统软件界面：Laser Power(功率)：5%-100%(5进制)Pulse Width(脉宽)：25ms-950ms(25-100为5进制，100-300为10进制，300-950为50进制)Repetition Rate(频率)：1-20Hz（1进制）Laser Head Life Monitor(激光头次数监控)：总(Total)上限次数为1000万次；每输出能量40J/cm²记为一次，以千次为单位显示(Now).Skin Cooling Level(皮肤冷却调节)：分为5挡，“+”为加大制冷温度，“-”则相反。

半导体激光打标机使用说明书深圳市华天世纪激光科技有限公司前言欢迎您选用我公司生产的HT-DP50系列激光打标机，如果您是首次使用此款型号的激光打标机，在通电前请务必仔细阅读本使用手册。

DP50系列激光设备已采用了尽可能全面的安全防范措施，以确保拥护人身安全及设备的自身安全,虽然如此,对本机的不正确使用、维护、改制等仍可能对操作者或机器造成各种损害。

防止激光辐射的泄漏：DP50系列激光设备采用封闭的激光光路设计，可以有效地防止激光辐射的泄漏。

对本机电器设备进行的维护、调整必须由经过培训的对本机各部分均较为熟悉的专业技术人员进行，且需特别注意以下几点：1、若某部件在维护调整时不需要运行，请勿接通该部分的电源。

2、在更换激光器模块时，切勿接通设备电源。

3、机器应有良好的接地，并应对此作定期检查。

4、尽可能只用一只手操作电气设备，以防止在人体上构成回路。

5、在高压电路上操作时，应使用合格的，绝缘良好的工具。

设备的测试，有些需采用一些特殊的测量技术或设备。

测试参数的选择应由熟悉本机操作和相关设备使用的技术人员决定。

敬告用户：1、除本手册所规定的操作外,对机器的任何其他操作,都可能使操作者遭受危险的激光辐射!2、若激光束照射到易燃材料上时，将会引起火灾甚至爆炸，应注意不得把该类材料放置到光路上或激光束有可能照到的地方！3、激光器正常工作期间，设备内部不得增设任何零件及物品。

除非经过特别授权，否则不得在密封罩打开的状态下使用本机。

欢迎用户提出建议，请与下列地址联系：中华人民共和国深圳市华天世纪激光科技有限公司邮政编码：518001电话：国内业务部：0国际业务部：+86-售后服务部：0传真：（FAX）：1主页：H地址：深圳市罗湖区人民北路物资大院综合楼1-2层需要采购或技术支持时,请与就近的销售服务商联系目录第一部分半导体激光打标机各部件原理与使用说明............................................................................. - 1 -1.激光原理....................................................................................................................................... - 1 -2.光学系统....................................................................................................................................... - 1 -3.各主要部件原理与技术说明....................................................................................................... - 2 -扩束镜........................................................................................................................................... - 4 -激光电源....................................................................................................................................... - 4 -声光Q开关.................................................................................................................................. - 8 -声光Q开光驱动电源.................................................................................................................. - 8 -1.电气安装连线....................................................................................................... - 8 -1、数码窗................................................................................................................. - 10 -2、RUN/STOP（运行）指示灯................................................................................. - 10 -3、ALARM（报警）指示灯....................................................................................... - 10 -4、TEST（测试）指示灯......................................................................................... - 10 -5、M1、M2、M3指示灯............................................................................................ - 10 -6、按键说明............................................................................................................. - 10 -7、电源开关............................................................................................................. - 11 -“F-θ”镜组 ............................................................................................................................. - 11 -光学扫描振镜............................................................................................................................. - 11 -冷水机使用说明......................................................................................................................... - 12 -第二部分打标控制软件使用说明....................................................................................................... - 18 -第一章概述............................................................................................................................................... - 18 -EzCad2软件简介....................................................................................................................................... - 18 -1.1.1 软件安装........................................................................................................................... - 18 -1.1.2 软件功能........................................................................................................................... - 18 -1.1.3 界面说明........................................................................................................................... - 18 -第二章文件菜单....................................................................................................................................... - 20 -新建(N) ............................................................................................................................................... - 20 -打开(O) ............................................................................................................................................... - 20 -保存(S)，另存为(A) .......................................................................................................................... - 21 -打印..................................................................................................................................................... - 22 -获取扫描图像(m) ............................................................................................................................... - 22 -系统参数(P) ........................................................................................................................................ - 23 -2.6.1 常规................................................................................................................................... - 23 -2.6.2 颜色................................................................................................................................... - 24 -2.6.3 工作空间........................................................................................................................... - 24 -2.6.4 自动备份........................................................................................................................... - 24 -2.6.5 移动旋转........................................................................................................................... - 25 -2.6.6 插件管理器....................................................................................................................... - 25 -2.6.7 语言/Language .................................................................................................................. - 25 -最近文件............................................................................................................................................. - 26 -退出(X) ............................................................................................................................................... - 26 -对象列表............................................................................................................................................. - 26 -对象属性栏......................................................................................................................................... - 26 -第三章编辑............................................................................................................................................... - 28 -撤消(U)/恢复(R) ................................................................................................................................. - 28 -剪切(T)/复制(C)/粘贴(P) ................................................................................................................... - 28 -组合/分离组合.................................................................................................................................... - 28 -群组/分离群组.................................................................................................................................... - 29 -填充..................................................................................................................................................... - 29 -第四章绘制菜单....................................................................................................................................... - 33 -点(D) ................................................................................................................................................... - 33 -曲线..................................................................................................................................................... - 34 -矩形..................................................................................................................................................... - 34 -圆- 35 -椭圆..................................................................................................................................................... - 35 -多边形................................................................................................................................................. - 36 -文字..................................................................................................................................................... - 36 -4.7.1文字字体参数.................................................................................................................... - 36 -4.7.2曲线排文本参数................................................................................................................ - 38 -4.7.3条形码字体参数................................................................................................................ - 40 -一维条形码......................................................................................................................... - 42 -二维条形码......................................................................................................................... - 43 -1．PDF417条码......................................................................................................... - 43 -2．DataMatrix条码 ................................................................................................... - 43 -4.7.4变量文本............................................................................................................................ - 44 -键盘............................................................................................................................. - 44 -日期............................................................................................................................. - 45 -显示为：序列号......................................................................................................... - 47 -列表文件..................................................................................................................... - 50 -动态文件..................................................................................................................... - 51 -位图..................................................................................................................................................... - 52 -矢量文件............................................................................................................................................. - 56 -延时器................................................................................................................................................. - 57 -输入口................................................................................................................................................. - 57 -输出口................................................................................................................................................. - 57 -直线..................................................................................................................................................... - 58 -图形选取............................................................................................................................................. - 58 -节点编辑............................................................................................................................................. - 59 -第五章修改菜单....................................................................................................................................... - 62 -变换..................................................................................................................................................... - 62 -5.1.1移动.................................................................................................................................... - 62 -5.1.2 旋转................................................................................................................................... - 63 -5.1.3镜像.................................................................................................................................... - 63 -5.1.4缩放.................................................................................................................................... - 64 -5.1.5倾斜.................................................................................................................................... - 64 -造形..................................................................................................................................................... - 65 -曲线编辑............................................................................................................................................. - 66 -对齐..................................................................................................................................................... - 66 -jsf字体................................................................................................................................................ - 67 -第六章查看菜单....................................................................................................................................... - 69 -观察..................................................................................................................................................... - 69 -标尺，网格点，辅助线..................................................................................................................... - 70 -捕捉网格............................................................................................................................................. - 70 -捕捉辅助线......................................................................................................................................... - 70 -捕捉对象............................................................................................................................................. - 70 -系统工具栏、视图工具栏、绘制工具栏、状态栏、对象列表栏、对象属性栏 ......................... - 70 -第七章帮助............................................................................................................................................... - 71 -关于EzCad(A) ................................................................................................................................... - 71 -第八章加工............................................................................................................................................... - 72 -笔列表................................................................................................................................................. - 72 -加工参数库......................................................................................................................................... - 73 -软件参数设置..................................................................................................................................... - 79 -8.4.1配置参数设置.................................................................................................................... - 79 -8.4.2区域尺寸参数.................................................................................................................... - 79 -8.4.3激光控制............................................................................................................................ - 80 -.端口参数.................................................................................................................................... - 84 -加工参数设置步骤............................................................................................................................. - 85 -8.5.1 调节开始段延时............................................................................................................... - 85 -8.5.2 调节结束段延时............................................................................................................... - 88 -8.5.3 调节拐角延时................................................................................................................... - 89 -扩展轴分割标刻模块......................................................................................................................... - 91 -8.6.1模块功能说明.................................................................................................................... - 91 -8.6.2 扩展轴参数....................................................................................................................... - 92 -8.6.3单扩展轴功能参数............................................................................................................ - 95 -1)单轴功能的开启设置.............................................................................................................. - 95 -2)各参数的功能定义................................................................................................................. - 96 -3)单扩展轴参数调试说明......................................................................................................... - 99 -8.6.4 双扩展轴功能参数......................................................................................................... - 100 -附件：电流映射参数....................................................................................................................... - 101 -第一部分半导体激光打标机各部件原理与使用说明HT-DP50系列激光打标设备由半导体激光器泵浦模块、Q驱动器、冷水机组、光学聚焦镜头、激光电源、半自动对焦控制器、计算机控制系统（包括计算机和专用接口板）、光学扫描振镜及其驱动器、X-Y工作平台、等部件组成。

红外808nm激光器在照明领域中应用的最大优势在于激光具有极高的发光效率和发光强度，半导体激光的光电转换效率最高可达80%，大大的降低能耗，增加照明距离。

其中，红外808nm激光器可轻易实现100-1000米照明距离，满足风光供电监控项目对远距离监控的需要。

如在野外建立监控点，距离一般都比较远。

还在监控夜领域也逐渐被广泛的使用。

技术参数均可拨打零贰玖-陆捌伍捌壹柒零捌
输出波长：780nm 808nm 980nm
输出功率：780nm 5～150mw
808nm 100～5000mw
980nm 50～3000mw
工作电压：3~6V DC
工作电流：≤5500mA
光束发散度：0.5～50mrad
光学透镜：光学镀膜玻璃或塑胶透镜
尺寸：Φ10.8×25mm；Φ12×40mm；Φ16×55mm；Φ22×80mm；Φ26×100mm；
39×39×100mm；49×49×130mm（可定制）
工作温度：－10～40℃
储存温度：－40～85℃
激光等级：Ⅲb
yxl。

光信息专业实验报告：半导体泵浦激光原理实验【实验目的】1. 了解激光特别是半导体激光器工作原理。

2. 调节激光器光路，观察倍频现象，测量阈值、相位匹配等基本参数，加深对激光技术理解。

【实验仪器】808nm 半导体激光器、半导体激光器可调电源、Nd:YVO4晶体、KTP 倍频晶体、输出镜（前腔片）、光功率指示仪。

【实验原理】1. 激光产生原理激光产生所需的三个基本条件为：（1）选择具有适当能级结构的工作物质，在工作物质中能形成粒子数反转，为受激辐射的发生创造条件；（2）选择一个适当结构的光学谐振腔，对所产生受激辐射光束的方向、频率等加以选择，从而产生单向性、单色性、强度等极高的激光束；（3）外部的工作环境必须满足一定的阈值条件，以促成激光的产生。

这些阈值条件大体包括：减少损耗，加快抽运速度，促进（粒子数）反转等。

像工作物质的混合比、气压、激发条件、激发电压等等。

2. 光学倍频光的倍频是一种最常用的扩展波段的非线性光学方法。

激光倍频是将频率为ω的光，通过晶体中的非线性作用，产生频率为2ω的光。

考虑电场的平方项t E E ωcos 0=)2cos 1(2cos 202202)2(t E t E E Pωβωββ+===出现直流项和二倍频项cos2ωt ，直流项称为光学整流，当激光以一定角度入射到倍频晶体时，在晶体产生倍频光，产生倍频光的入射角称为匹配角。

倍频光的转换效率为倍频光与基频光的光强比，通过非线性光学理论可以得到：)2/()2/(sin 222kl kl I L I I ∆∆∝=ωωωβη 式中L 为晶体长度，I ω、I 2ω分别为入射的基频光、输出的倍频光的光强，△k =k ω-2k 2ω分别为基频光和倍频光的波传播矢量。

【实验装置】整个装置实际上相当于一台小型的激光器。

μ的红色激光，输入到折射率梯度透镜中，使泵浦光808LD作为泵浦光，发出0.808m更好地入射到晶体上。

实验中，808LD已经和折射率梯度透镜组合在一起了，无需再调节。

新品808nm近红外激光灯
新品808nm近红外激光灯管芯采用日本进口半导体激光二极管，内置电路板经改良，具有很强的抗干扰性、高稳定性、抑制浪涌电流及缓启动等特点，新品808nm近红外激光灯特别适于工业工作环境，能有效保证产品的稳定性和使用寿命。

新品808nm近红外激光灯多用于触摸桌面类、互动投影类产品中，该激光器出光后打出一个扇面，在目标上形成一条人眼看不到的直线，配合专门的设备观察（如CCD摄像机）等实现触控-互动投影。

同类产品还有：
808nm半导体红外一字线、多点触控-互动投影用808nm--200mw红外一字线激光器、电子
1）激光定位灯使用应注意相关的激光使用安全规定，不能直射人眼；
2）激光器中半导零贰玖陆捌伍捌壹柒零捌体激光管属静电敏感器件，应遵守相关的静电防护规定。

测试和使用环境应保证没有静电；
3）电源线请勿用力拽拉；
4）电源电压不要超过DC 5 V，最好选用激光器专用直流稳压电源供电，“+”（红线）、“−”（黑线）极性绝对不可接反；
5）激光器通电时，“+”（红线）、“−”（黑线）极电源线绝对不可短路，以免烧毁激光器；
6）自制稳压电源请注意消除浪涌脉冲电压电流，稳压5V或<5V将延长使用寿命，避免在各种浪涌脉冲较大的场合中使用激光器；Yxl。

绿光激光头GreenLaserHead使用说明书绿光激光头（Green Laser Head）使用说明书南京长青激光1.介绍本手册介绍如何使用基于mGreen模组，输出功率在900 mW左右的光纤耦合miniLaser绿光激光头。

2.绿光激光头的描述绿光激光头由两部分组成，一部分是808-nm半导体激光器，另一部分是mGreen模组，如图1所示，激头体积大约10 cm3，尺寸为59（长）× 12（宽）× 15（高）mm3。

图1. miniLaser绿光激光头外形尺寸（仅供参考）3.绿光激光器的组成为了驱动一台绿光激光头，我们需要一台电流源（驱动电流至少为3 A，驱动电压约为2 V），一个半导体制冷片，带风扇的热沉，热敏电阻，导热硅脂或银胶，以及一台温度控制器电源。

图2给出了一台运转的绿光激光器示意图。

值得注意的是，电流源的纹波电流要小于5 mA （RMS）并具有LD保护功能；半导体制冷片的热处理能力至少为10 W；不要用手直接碰触激光头，把激光头安装在半导体制冷片上时，必须佩戴防静电腕带；绿光激光头的底部必须与半导体制冷片接触良好以保证充分散热；激光器可在连续和调制两种工作方式下运转。

对于调制模式，重复频率可达2 kHz。

图2 绿光激光器结构4.操作过程请参照图2和如下步骤在半导体制冷片上安装绿光激光头。

第一步：通过导热硅脂或银胶将半导体制冷片固定在热沉上。

在此之前，确保半导体制冷片工作良好；第二步：通过导热硅脂或银胶将铜片和温度传感器固定在半导体制冷片上；第三步：通过导热硅脂或银胶将绿光激光头固定在铜片上。

参照如下步骤驱动绿光激光器：第一步：将半导体制冷片的正负极，温度传感器的连接线同温度控制器电源连接好；第二步：将绿光激光头的正负极同电流源连接好；第三步：打开温度控制器，参照规格说明设定半导体制冷片的温度，例如22摄氏度，如果需要的话，打开风扇；第四步：打开电流源，缓慢增加绿光激光头的驱动电流到最大值，可参照规格说明，如3 A。

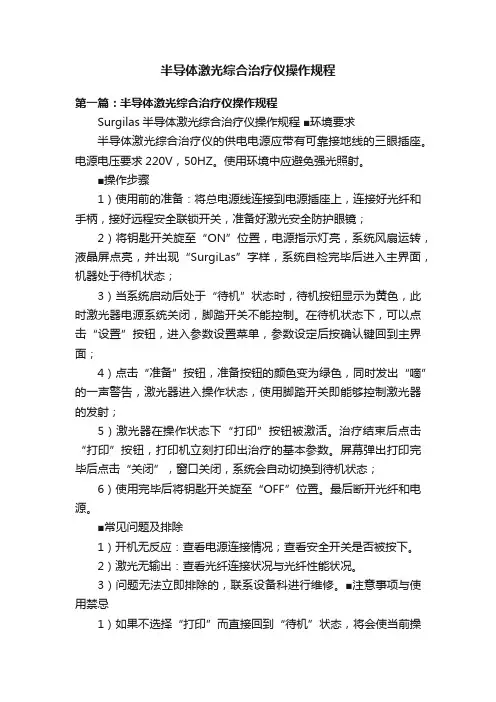

半导体激光综合治疗仪操作规程第一篇：半导体激光综合治疗仪操作规程Surgilas半导体激光综合治疗仪操作规程■环境要求半导体激光综合治疗仪的供电电源应带有可靠接地线的三眼插座。

电源电压要求220V，50HZ。

使用环境中应避免强光照射。

■操作步骤1）使用前的准备：将总电源线连接到电源插座上，连接好光纤和手柄，接好远程安全联锁开关，准备好激光安全防护眼镜；2）将钥匙开关旋至“ON”位置，电源指示灯亮，系统风扇运转，液晶屏点亮，并出现“SurgiLas”字样，系统自检完毕后进入主界面，机器处于待机状态；3）当系统启动后处于“待机”状态时，待机按钮显示为黄色，此时激光器电源系统关闭，脚踏开关不能控制。

在待机状态下，可以点击“设置”按钮，进入参数设置菜单，参数设定后按确认键回到主界面；4）点击“准备”按钮，准备按钮的颜色变为绿色，同时发出“嘀”的一声警告，激光器进入操作状态，使用脚踏开关即能够控制激光器的发射；5）激光器在操作状态下“打印”按钮被激活。

治疗结束后点击“打印”按钮，打印机立刻打印出治疗的基本参数。

屏幕弹出打印完毕后点击“关闭”，窗口关闭，系统会自动切换到待机状态；6）使用完毕后将钥匙开关旋至“OFF”位置。

最后断开光纤和电源。

■常见问题及排除1）开机无反应：查看电源连接情况；查看安全开关是否被按下。

2）激光无输出：查看光纤连接状况与光纤性能状况。

3）问题无法立即排除的，联系设备科进行维修。

■注意事项与使用禁忌1）如果不选择“打印”而直接回到“待机”状态，将会使当前操作结果清零，以后不能再打印出来。

2）光纤严禁弯折。

3）禁止采用光学仪器直接观察激光束，禁止将激光束对着人眼睛启动输出。

4）请勿在心脏和孕妇腹部使用。

5）严禁癌症患者使用。

6）佩戴心脏起搏器者严禁使用。

■日常维护保养1）使用完毕后，应将光纤、手柄等清洗干净，消毒后备用。

2）激光治疗仪、光纤、手柄、脚踏及所有附件应保持清洁干燥，置于手术间固定的位置。
