BQS(W)矿用隔爆型排沙潜水泵用途及使用条件

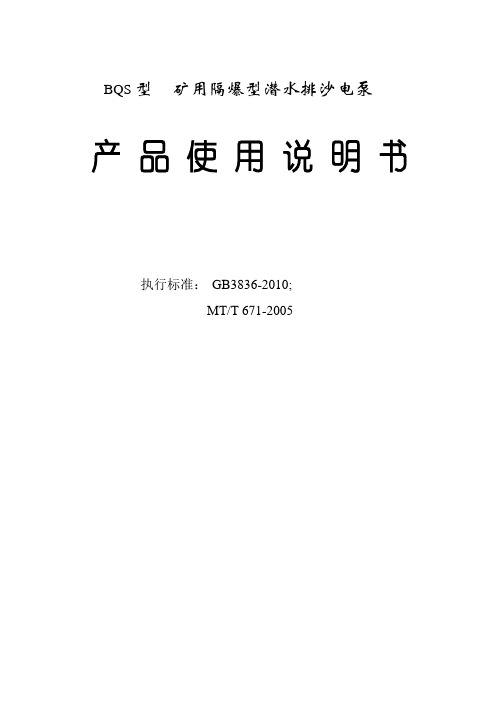

BQS型矿用隔爆型潜水排沙电泵产品使用说明书执行标准：GB3836-2010;MT/T 671-2005警示语扬程超过50米的水泵，需方必须在水泵出水口和管路中加逆止阀，防止停泵或停电时产生水锤，对水泵造成损坏。

1，安装使用本产品前务必通读产品使用说明书，并严格按本说明书的规定进行安装和运行。

2，在配电系统中应配置过热或过电流保护装置，必要时应配接漏电保护器3，泵外配接的启动保护和矿用移动式软电缆，必须是具有煤安标志资质的产品，接线时严禁带电作业以防触电4，电泵应按相序标识的规定连接，电泵转向必须与转向标志一致。

四芯电缆黑色为地线，必须可靠接地。

使用前，应检查定子绕组对机壳的绝缘电阻不低于100MΩ5,电泵使用场所应设“严禁进入、防止触电”的警示牌，电泵运行时严禁移动电泵。

6，确认转向正确后，方能启动运行。

7，电泵运行时发生下列情况应立即停机检查，排除故障方可运行。

a,热态绝缘电阻低于1MΩ,冷态绝缘电阻低于200 MΩ；b，机组运行时发生异响或强烈振动时。

c，电泵出水严重不足或不出水；d,三相电源有断相。

e，电源电压不稳定或运行电流大于1.1倍额定值时。

8, 严禁带电开盖；配套用潜水电泵用电动机应有安全标志。

9，用户与本企业均不得随意变更安标配套件及零（元）部件配置。

10，电泵长时间不使用时，应放尽水泵腔内存水以防锈死或冻裂。

11，电泵安装或移动时严禁拉拽引入电缆。

12，严格按规定扬程使用电泵，低于规定扬程使用时，应在泵管路终端增加阀门控制流量，否则电泵电流超差大时，有可能损坏电机。

目录一、概述 (3)二、产品结构特征及工作原理 (5)三、技术特性 (5)四、泵的选型及安装调试 (8)四、使用前的准备和检查 (8)五、启动、运行、停机 (8)六、故障分析与排除 (9)七、维护、保养、维修 (9)八、运输、贮存 (10)九、“三包”条件 (10)十、受控零部件明细表 (11)十一、装箱单 (11)一、概述1、产品特点及主要用途本公司生产的BQS型矿用隔爆型潜水排沙电泵是一种先进可靠的排水工具，能在含有固体颗粒的污水中安全可靠进行排水作业，其特点是体积小、重量轻、启动平稳、噪音低、移动方便、安全可靠、使用寿命长，特别是在井下工作面具有瓦斯或煤尘爆炸危险环境的矿井中使用，可对采掘工作面、巷道、底水窝、局部积水、水坑等含有泥沙、煤粒、岩屑、固体颗粒的场所排水。

22kw潜水泵技术参数潜水泵是深井提水的重要设备，使用时整个机组潜入水中工作。

今天店铺给大家分享一些22kw潜水泵技术参数的相关知识，希望对大家有所帮助。

22kw潜水泵技术参数一、产品介绍BQS(W)矿用隔爆型排污排沙潜水电泵，是泵和电动机组合一体的电力排灌设备，外型美观，结构简单，密封性能好，性能稳定，寿命长，安装使用方便，且可以长期在水下连续作业，被广泛用于煤矿立井、斜井及井底散煤泥地自动化排水。

内装式电泵，水由电动机夹层中流过，有效的延长了电泵的使用寿命;外装式电泵，叶轮采用双流道大过流结构，运行平稳，排污能力强，防缠绕，无堵塞现象，并且有体积小，重量轻，携带方便的特点。

二、结构特点BQS(W)系列的矿用隔爆型排污排沙潜水电泵严格根据煤炭行业标准MT/T671-2005《煤矿用隔爆型潜水电泵》、中华人民共和国国家执行标准GB3836-2000《爆炸性气体环境用电气设备》设计制作，电动机采用Y型干式隔爆型三相异步电动机，具有启动转矩大、运行性能好、噪声低、体积小、重量轻、维护方便等特点，以及优良的隔爆结构性能和较高的防护等级，适用于含有甲烷或煤尘等爆炸性气体环境、有爆炸危险的矿井下采掘面及巷道等场所与水泵配套使用。

电泵采用O形橡胶密封圈作为静密封，结构性能好，采用橡胶硫化曲线控制技术保障了O型圈耐潮防老化的质量及密封性能。

动密封采用两套机械密封，并有油室隔离保护，有效地为转动摩擦副提供润滑，形成流体膜润滑保护，同时释放在运动过程中积聚的热量，从而延长了机械密封的使用寿命，确保了密封性能。

电泵的流体部件材质采用耐磨合金铸铁，水泵部分采用流体机械设计及平衡技术，有效的延长了电泵的使用寿命。

三、用途含有甲烷或煤尘爆炸危险的煤矿井下采掘工作面排水煤矿立井、斜井施工排水矿井无水仓井底主排水主井井底散煤仓自动排水老塘、无人区涌水自动排水煤矿井下含有煤尘、泥沙等较小固体颗粒的地下水排放清水仓排水救灾抢险排水城市环境系统中污水排放处理四、使用条件输送介质温度应不超过40℃含固体颗粒的介质、其体积浓度一般不超过2%输送介质pH值在4~10范围内工作环境温度0~40℃水泵潜入水深值不超过5m介质中固体最大粒直径不大于水泵流道过流断面最小尺寸的50%五、基本参数型号流量 m3/h 杨程 m 功率 kW 电压 V 电流 A 额定转速 r/min 电泵效率 % 通过颗粒最大直径 mm30-100-22 30 100 22 380或660或1140 47.94或27.60 3000 37.8 1040-80-22 40 80 39.560-60-22 60 60 42.5 3080-40-22 80 40 49150-30-22 150 30潜水泵的安装基本步骤1.深井潜水泵的验收:用户到物流公司提货时要仔细验收查看电缆外皮有无破损。

耐酸型矿用隔爆型潜水排沙电泵技术要求一、物资名称及规格型号二、使用范围及环境1.该产品严格执行MT/T671-2005《矿用隔爆型潜水电泵》有关规定要求。

2.防爆标准严格执行GB3836.1-2010《爆炸性环境第1部分：设备通用要求》和GB3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》。

3.最高气温+40℃，最低气温-5℃；空气相对湿度不超过95%（+25℃）；有甲烷混合气体和煤尘，具有爆炸性危险的煤矿矿井中，输送介质中含有固定颗粒，输送介质为弱酸性。

三、主要技术参数及要求1.额定电压：1140/660V，额定功率：55KW，额定流量：80m³/h，额定扬程：120m。

2.在潜水泵明显位置上应有叶轮转向标志。

3.安装方式：立式（上排水口，法兰连接）。

4.潜水泵应具有耐酸型和较强的抗腐蚀性。

5.潜水泵的主要材料（1）潜水泵主要零部件的材料应有较强的抗腐蚀能力，材料的化学成分、力学性能应符合有关材料标准。

（2）潜水泵的重要密封件机械密封材质为硬质合金密封。

（3）潜水泵的泵体采用不锈钢材料，应有较强的抗冲击能力；叶轮、蜗壳、前护板均采用不锈钢材料。

6.潜水泵的水力性能（1）潜水泵产品说明书应给出产品性能参数和标准特性曲线。

（2）潜水泵在正常工作条件下运行时，在0.7-1.2倍规定流量范围内，隔爆三相异步电机输入功率应不超过其输入功率的限制。

7.电动机隔爆结构和防爆性能。

（1）电缆采用密封圈式引入装置。

（2）潜水泵应有可靠的接地装置，引出电缆的接地线上应有明显的接地标志，并应在使用寿命期间不被磨损。

8.电动机性能（1）在功率、电压及频率为额定值时，效率和功率因数的保证值应为86%和0.88。

（2）电动机在空载时测得的A计权声功率级的噪声数值应不超过93dB(A)。

（3）电动机空载时测得的振动速度有效值应不超过288mm/s。

（4）电动机定子绕组对机壳的冷态绝缘电阻应不低于100MΩ，热态绝缘电阻不得低于1MΩ。

矿用隔爆型潜水排沙泵技术要求
一、设备名称：潜水排沙泵
二、规格型号：BQS120-50-30/N
三、安装地点及用途：晓南矿井下排水
四、数量： 4台
五、主要技术参数：
1、额定流量：120 m3/h
2、额定扬程：50m
3、额定转速：2860r/min
4、电机功率：30KW
5、电压等级：1140V/660V（接线腔有6个接线柱，用于改变电压等级）
6、额定电流：21A/34A
7、效率：70%
8、排水口直径：排水口直径φ100mm
9、负荷电缆接好（MCP3×10+1×6 15米），电缆进线嘴处有防护装置
10、绝缘等级:H
11、工作制：连续
12、能够排除1立方厘米的固体颗粒
六、技术要求
1、厂家提供水泵产品合格证、安标证书、产品说明书、防爆合格证、易损件明细等随机资料。

2、水泵有超温保护，过热保护，吸空断电保护，干式电机，内置风冷结构散热，保证水泵可以脱水运行。

3、水泵采用夹层强冷结构，液流冷却方式，保证冷却效果。

4、水泵无水时能够长时间空转，并且不烧电机不损伤水泵，有水后可自动继续排水。

5、质保期一年，质保期内出现质量问题，由供方无偿更换或修理，由此而发生的费用亦由供方负责。

七、配套设备
1、每台水泵带一套密封件、一件外接4寸逆止阀、一套轴承。

2、拆卸水泵叶轮和机械密封工具一件。

目录一、泵工作原理及技术参数二、产品介绍三、选型须知四、泵零件材料安立泰马兰：主营：矿用防爆潜水泵BQS系列排污泵耐腐蚀耐酸碱不锈钢潜水泵BQ高压强排矿用隔爆潜水电泵隔膜泵气动清淤泵自主设计厂家直销批量现货安立泰泵业股份证件齐全（防爆证煤安证）一、泵工作原理及性能参数1.泵的工作原理泵是把原动机的机械能转换成液体能量的机器。

原动机通过泵轴带动叶轮旋转，对液体做功，使其能量增加，从而使需要数量的液体，由吸水池经过泵输送到要求的高度或要求压力的地。

泵中起主导作用的是叶轮，叶轮中的叶片强迫液体旋转，液体在离心力作用下向四甩出。

这种情况和转动的雨伞上的水滴向四甩出去的道理一样。

泵的液体甩出去后，新的液体在大气压力下进到泵，如此连续不断地从A处向B处供水。

2.泵的性能参数2.1流量Q流量是泵在单位时间输送出去的液体量。

体积流量Q常用单位是：m³/h（立米/小时），m³/s（立米/秒），l/s（升/秒）。

质量流量Qm常用单位是：t/h（吨/小时），kg/s（千克/秒）。

体积流量单位间的换算关系：1 l/s=3.6 m³/h=0.001 m³/s。

质量流量和体积流量的关系：Qm=ρQ。

ρ是液体的密度，常温清水ρ=10000 kg/ m。

2.2扬程H扬程是单位重量的液体通过泵所获得的能量。

单位重量的液体的能量在水力学中称为水头。

通常由压力水头、速度水头、位置水头三部分组成。

其单位是：米液柱，习惯简称为米（m）。

在工程上有时用压力表示扬程，压力的单位是：兆帕Mpa，公斤（kgf/cm²）单位间的换算关系：1Mpa = 10kgf/cm²=100 m。

2.3转速n泵轴单位时间的转速，单位是r/min（转每分钟）。

2.4功率和效率功率分为输入功率和输出功率，功率的单位是kW（千瓦）。

输入功率指原动机传到泵轴上的功率，又称为轴功率，用P表示。

输出功率又称有效功率，用Pe表示。

矿用隔爆型潜水排沙电泵使用方法矿用隔爆型潜水排沙电泵使用方法1. 引言隔爆型潜水排沙电泵是在矿井等易燃易爆环境中使用的一种关键设备。

合理且正确地使用这种电泵对于确保矿井的安全和高效运行至关重要。

本文将详细介绍矿用隔爆型潜水排沙电泵的使用方法，以帮助您更好地理解如何操作这一设备，并确保其正常运行。

2. 选择适当的电泵在使用隔爆型潜水排沙电泵之前，首先需要根据实际需要选择适当的型号和规格。

要考虑以下几个方面：- 潜水深度：根据矿井的深度，选择能够达到并满足需求的电泵。

- 排沙量：根据矿井中的沙量和排水需求，选择适当的电泵排沙量。

- 隔爆级别：根据矿井的爆炸等级，选择符合安全要求的隔爆级别。

3. 安全操作流程在操作隔爆型潜水排沙电泵之前，必须牢记以下安全操作流程：步骤一：确保所有操作人员都穿着适当的防护装备，包括防爆鞋、防火服、防爆头盔等。

步骤二：检查电泵是否完好无损，特别是电缆和连接部分。

步骤三：关闭相关电源开关并确保其处于安全位置。

步骤四：将电泵安装在矿井中，并确保连接牢固。

步骤五：轻轻摇动电泵，确保其能够自由旋转并无卡阻情况。

步骤六：检查排水管道，确保畅通无阻。

步骤七：逐步启动电泵，并注意观察其运行情况。

步骤八：在排水过程中，密切观察沉淀物的情况，及时调整排泄口方向和高度。

4. 故障排除及维护在使用隔爆型潜水排沙电泵时，可能会遇到以下一些常见问题：- 电泵无法启动：首先检查电源是否正常，然后检查电缆是否连接良好。

如仍无法启动，可能是电泵内部故障，建议联系专业人员进行维修。

- 排水量不稳定：可能是排泥口或排水管道堵塞，需要清理杂质和沉淀物。

- 噪音过大：检查电泵的安装是否牢固，可能需要重新调整安装位置。

在遇到以上问题时，请务必谨慎处理，如无法解决，请联系专业维修人员。

为了确保隔爆型潜水排沙电泵的长期稳定运行，还需要定期进行维护：- 定期清洗电泵的内部部件和过滤器，以去除沉积物和杂质。

- 检查电泵的电缆和连接处是否存在损坏或老化现象。

矿用隔爆型潜水排沙电泵技术要求一、设备名称：矿用隔爆型潜水排沙电泵二、规格型号：BQS50-150/2-45N三、安装地点及用途：井下制冷使用四、数量：2台五、主要技术要求：1、工作方式：长时2、需求流量：50 m3/h；3、需求扬程：150m4、必需汽蚀余量：4.0m5、出水口直径：DN656、功率：45KW7、电压等级：660V/1140V8、电动机转速：2900r/min9、防爆等级：ExdI10、防护等级：IPX811、绝缘等级：F级12、传动方式：直联传动六、技术要求1、BQS系列矿用隔爆型潜水排沙电泵的防爆型式为隔爆型，其防爆标志为“ExdI”。

2、电泵执行标准为Q/140727 SXTB005—2006《矿用隔爆型潜水排沙电泵》，以及MT/T671—2005《煤矿用隔爆型潜水电泵》。

3、水泵使用环境：输送颗粒含量≤1.5%、粒度≤20mm、温度为－20℃—80℃的中度矿井水。

4、电泵的安装形式需采用立式。

5、配用电机为矿用隔爆型潜水泵用电动机，为充水湿式，绕组线采用尼龙护套耐水电磁线，电机内腔注满洁净清水，以冷却电机，保证电泵长期可靠运行。

6、电机轴伸采用机械密封与骨架油封进行密封，能有效的防止电机冷却液与外部介质的交换。

7、泵体部分和流体部分材质选用耐磨的高强度材料及防腐的不锈钢。

8、电泵的防护型式为GB/T4942.1—2000规定的“IPX8”。

9、电泵使用过程中无需加任何矿物油类物质，可有效保护水体质量。

10、水泵各部件的设计和计算，应能承受起动、运行、停机时出现的工作应力和水锤冲击力，保证水泵安全、可靠、平稳和长时间连续运转。

运转噪音小，安装调整方便。

11、水泵要求有产品合格证、MA标志、防爆合格证等。

12、应提供水泵使用说明书。

所提供的产品必须证标齐全。

13、供货方因产品质量、安装、维护等问题，12小时内应予以肯定的答复，应派熟练的技术人员48小时内赶到现场。

14、设备及主要部件质保期为安装使用后一年，在质保期内，发现产品质量、安装、维护等问题，由供货方无偿更换，由此而发生的费用亦由供货方负责。

BQS(QBK、BQW)系列矿用隔爆型潜水排砂泵一、概述BQS(QBK、BQW)系列矿用防爆排沙潜水泵,适用于煤矿井下有甲烷（俗称瓦斯）和煤尘危险的场所,输送含有泥沙、煤泥、煤矸石、煤渣、纤维物等不溶固相物的混合污水。

可以长期在水下连续作业，被广泛用于煤矿立井、斜井及井底散煤泥地自动化排水。

目前我矿井下使用的有BQS系列矿用防爆排沙潜水泵和BQW系列矿用防爆排污潜水泵两种，都为内装式电泵，电机为密封充油冷却，水由电动机与壳体夹层中流过，散热效果好，有效的延长了电泵的使用寿命。

涌水量大且集中的地点采用自动排水，小水洼点采用人工定期排水，电压为1140V、660V两种：辅运大巷、307辅运巷前部、临时水仓为600V，305辅运巷后部、307辅运巷后部为1140V。

开关为80和30开关，反正转为打手柄。

1、电源：用于频率为50Hz 的三相交流电源，额定电压为660、1140V，允许变动范围±5%2、电泵在下列使用条件下，能连续正常运行。

（1）水温不高于0-40℃。

（2）介质中固体颗粒含量体积比不超过2%，（3）水中酸碱度pH 值4～10。

不能适应强腐蚀流体。

（4）以叶轮中心为基准，水泵潜入水下深度不超过5m。

正常在0.5--5 m。

（5）介质中固体最大颗粒直径不大于水泵流道过流断面最小尺寸的50%。

3、周围环境应用于空气中含有甲烷或煤尘爆炸危险的煤矿井下排水，防爆标志：ExdⅠ；防爆型式为隔爆型“d”，水中不得有纤维、木屑、方便袋等不易撕裂的杂质。

二、主要技术规格1、结构图（示例）2、型号说明：BQS50-30-7.5/N。

N内装式；B半内装式，功率7.5KW，电泵额定扬程30M，电泵额定流量50每小时立方，排沙S，潜水电泵Q，隔爆型B。

全称为矿用防爆排沙潜水电泵三、结构特点1、BQS 系列矿用隔爆型排沙电泵，实现了电机与水泵一体化的结构，电机与泵壳之间，设置了两道机械密封装置，以防止水进入电机内腔；从电机下端分别是采用了“O”型密封，圈与橡胶压套密封装置，防止水进入接线盒内；电机壳外设置外罩，泵排出的水，全部通过电机壳体与外罩之间的夹层流出，实现了电机水冷的特点，从而保证了水泵可以短时间内脱水运行，有水后能自动排水；与清水泵相比，排沙泵叶轮相应增加了防沙环，可排含有固体颗粒的沙渣污水，不影响效率。

一、概述BQW矿用隔爆型潜污水电泵，是通过充分的市场调研基础上自行研制开发的一种用传统干式隔爆三相异步电动机驱动的下吸外装式矿用隔爆型潜污水电泵。

按隔爆标准设计制造，在电机部分采用严格的隔爆措施，电动机机壳采用铸钢件，转子轴采用不锈钢材料，过流部件用球铁材精制而成。

机组能抽干工作面地表浅层水，也可以长期潜入水中工作。

电泵结构紧凑、轻小易移、无需引水、双面密封、经久耐用、安全可靠、适应性强等优点。

二、结构说明BQW矿用隔爆型潜污水电泵是由水泵、密封油室、接线盒，电视四部分组成，电机与泵同轴联接，机械密封采用碳化钨串联结构，具有耐磨、使用寿命长等特点。

BQW矿用隔爆型潜污水电泵结构按液体排出的方式分为两种：1、外装式：输送介质不通过电机部分，直接从泵体出口排出，电机壳外设有水冷却装置，利用输送的介质通过冷却装置循环进行电机降温、冷却，确保电机的寿命。

2、内装式：输送的介质从电机外壳和导水套间排出，实现了电机水冷的特点，该泵还设置独特的风冷结构，在电泵空运转时，可依靠自身有的风冷结构散热，从而保证了水泵可以脱水运行。

三、产品用途在采掘工作面、巷道、井底水窝、局部积水水坑、选煤廒排水、工程排水等场合使用，是一种先进可靠的排水工具。

适用于煤矿井下巷道及采掘工作面，其他工作介质中含有甲烷或煤尘爆炸性气体混合物的环境中排放地下水及含有悬浮煤粉的煤水。

也适用于石化系统易爆环境。

四、使用条件电泵在下列适用条件下能连续正常运行1、电源频率为50Hz，额定电压380V或660V (允许偏差±5%）的三相交流电(用户订货时须标明电泵电压值）2、电泵浅水中和潜入水下深度不超过5m3、输送介质的温度不超过40℃4、被抽送液体的值为6.5-105、污水中含有固体杂质的体积比一般不超过2%6、海拔高度不得超过1000米五、输送介质1、含有甲烷或煤尘爆炸气体混合物地下水及含有悬浮煤粉的煤水2、石化系统易爆环境中的污水及一般地下水六、电机使用电机为全封闭、矿用隔爆型干式三相潜污水电泵用电动机外壳防护形式：1Px8缘等级：F级标准电压（50Hz)：三相380V或660V外壳标志：隔爆标志"ExdI"及安全标志"MA"七、型号意义八、性能参数九、使用注意事项1、各种不同规格的电泵具有不同的使用范围，扬程过高或过低都会影响电泵的性能，严惩太低电机就会超负荷运行，浪费电力甚至烧坏电机。
