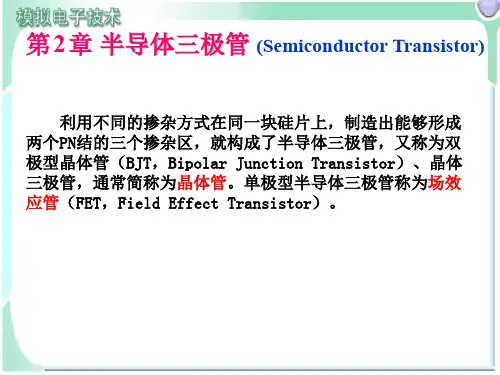

模拟电路课件(第二部分)

*
1.4.3 三极管的工作状态
1. 放大状态 在上面一部分中分析了三极管的放大原理。为了使三极管有放大能力，在输入回路加基极直流电源VBB，在输出回路加集电极直流电源VCC，且VCC大于VBB，使发射结正向偏置、集电结反向偏置。此时称三极管处于放大状态，条件是发射结正向偏置、集电结反向偏置。 2. 饱和状态 如果输出回路的集电极直流电源VCC小于输入回路的基极直流电源VBB，则发射结和集电结都是正向偏置。由于发射结和集电结都是正向偏置，在开始发射结和集电结上的势垒都变窄，使发射区和集电区的自由电子同时涌入基区，但是由于基区面积很小，且掺杂浓度很低，涌入到基区的电子中只有极少部分与空穴复合，形成基极电流IB，绝大部分扩散到基区的电子堆积在发射结和集电结附近，使发射结和集电结上的势垒加宽，阻止了发射区和集电区的自由电子进一步扩散到基区，由此可见，此时三极管没有放大能力。 此种状态称三极管处于饱和状态，条件是发射结和集电结都是正向偏置。 3. 截止状态 如果在输入回路的基极直流电源VBB小于发射结的开启电压，则发射结处于零偏置或反偏置。由于外加电压没有达到发射结的开启电压，使发射区的自由电子不能越过发射结达到基区，不能形成电流，从而发射极、集电极和基极的电流都很小，也就谈不上放大了。此时称三极管处于截止状态，条件是发射结零偏置或反偏置、集电结反向偏置。
*
1.3.3 二极管的等效电阻
直流等效电阻也称静态等效电阻。如图1-9所示，在二极管的两端加直流电压UQ、产生直流电流IQ，此时直流等效电阻RD定义为 交流等效电阻表示，在二极管直流工作点确定后，交流小信号作用于二极管所产生的交流电流与交流电压的关系。在直流工作点Q一定，在二极管加有交流电压u，产生交流电流i，交流等效电阻r定义为
*
例1-1 图10(a)是由理想二极管D组成的电路，理想二极管是指二极管的导通电压U为0、反向击穿电压U为，设电路的输入电压u如图10(b)所示，试画出输出uo的波形 解：由二极管的单向导电特性，输入信号正半周时二极管导通，负半周截止，故输出uo的波形如右图所示。

二、 微变等效电路法的应用
已知：Vcc=12V，Rb=240kΩ，Rc=RL=3kΩ，Re=820Ω，β=50。 1.估算放大电路的静态工作点：
IBQRb+UBEQ+IEQRe=VCC
I BQ
Vcc UBEQ
Rb (1 )Re
0.04mA
(IEQ=(1+ β)IBQ)
IB
ICQ≈βIBQ=2mA ≈IEQ
二、 微变等效电路法的应用
例：接有发射极电阻的单管放大电路，计算电压放 大倍数和输入、输出电阻。
1 . 计 算 电 压 放 大 倍 数 A u
交流通路
图 2.4.14 接有发射极电阻的放大电路
根据微变等效电路列方程
U i I b r b e I e R e
其中 Ie (1 )Ib
而 U O I C R L I b R L
IE
rbe=rbb’+(1+ β)*26mV/IEQ=963 Ω
二、 微变等效电路法的应用
已知：Vcc=12V，Rb=240kΩ，Rc=RL=3kΩ，Re=820Ω，β=50。 2.放大电路的Au、Ri和Ro ：
rbe = 963Ω
Au
rbe
R 'L (1 )Re
1.75
Ri [rbe (1 )Re ] / / Rb 36.3k
增大了。
将放大电路的输入
端短路，负载电阻 RL 开
路 ，忽略 c 、e 之间的 Ui 内电阻 rce 。
RL
Ro ≈ Rc
图 2.4.14(b)
二、 微变等效电路法的应用
例：Vcc=12V，Rb=240kΩ，Rc=RL=3k Ω，Re=820 Ω， β=50。估算： 1.放大电路的静态工作点； 2.放大电路的Au、Ri和Ro。

调整电路参数，记录相关数据。
记录实验过程中的电压、电流等参数。
记录要求
避免出现涂改或遗漏，保持数据的原始性。
记录内容
记录电路元件的数值和规格。
数据记录要准确、完整、清晰。
01
02
03
04
05
06
01
分析内容
02
比较实验数据与理论值之间的差异。
03
分析实验结果，总结电路的工作原理和特性。
04
分析方法
感谢您的观看
THANKS
In-text citation: (Smith, 2018)
MLA格式示例参考文献Smith, Jane. "The effects of social media on mental health." Journal of Social Science 34.2 (2018): 101-120.
所有参与实验的人员必须严格遵守实验室的安全规定，包括但不限于穿戴适当的防护装备、禁止擅自改动实验设备等。
所有参与实验的人员必须严格遵守实验室的安全规定，包括但不限于穿戴适当的防护装备、禁止擅自改动实验设备等。
所有参与实验的人员必须严格遵守实验室的安全规定，包括但不限于穿戴适当的防护装备、禁止擅自改动实验设备等。
分类存放
实验废弃物应按照实验室管理员或教师的指导进行分类存放，不得随意丢弃。
参考文献
1
2
3
主要用于社会科学和人文科学领域的论文引用。
APA格式
主要用于人文学科的论文引用，特别是文学领域。
MLA格式
分为芝加哥格式手册（15版和16版）和芝加哥格式手册（17版）。
Chicago格式
APA格式示例

返回目录 CONTENTS PAGE
透彻掌握器 件特性
1
重视对电路 构成原理的
学习
2
理论与实践 的关系
3
返回目录 CONTENTS PAGE
目前国内使用较多的电路设计仿真软件有PSPICE、Proteus和Multisim 等。就模拟电路仿真来说,Multisim 以其界面友好、功能强大、易于学习 的优点而受到高校电类专业师生和工程技术人员的青睐。Multisim13.0版 本已上市,但目前使用比较稳定、用户数较多的还是10.0版本。对于使用 者来说,只要有一台计算机和Multisim 软件,就相当于拥有了一间设备齐全 的电路实验室,可以调用元器件,搭建电路,利用虚拟仪器进行测量,对电路 进行仿真测试,可以实时修改各类电路参数,实时仿真,从而帮助使用者了解 各种电路变化对电路性能的影响,对电路的测量直观、智能,是进行电路分 析和设计的有效辅助工具。使用者在学习和解题的过程中,可以通过 Multisim 对电路中某个节点的电压波形、某条支路的电流波形、电路结构 变化产生的影响等方方面面问题快速仿真而得到答案。
模拟电路基础教程PPT课件
1.1.4 一般电子系统的构成 1.电子系统的分类
返回目录 CONTENTS PAGE
模拟电子 系统
数字电子 系统
模拟电路基础教程PPT课件
2.电子系统的构成
返回目录 CONTENTS PAGE
模拟电路基础教程PPT课件
返回目录 CONTENTS PAGE
1.1.5 模拟电子技术的发展
在式(1-1-1)中,K 为常数,使u(t)和T(t)之间形成如图1-1-1所示的相 似形关系。如果K 不能保持为常数,则称模拟信号发生了失真。失真问 题是模拟电路中始终需要引起注意和克服的重要问题。
