太阳能光伏接线盒

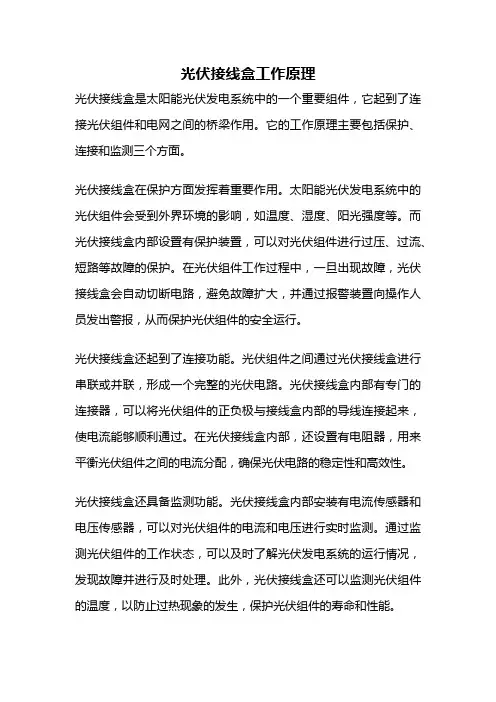

光伏接线盒工作原理光伏接线盒是太阳能光伏发电系统中的一个重要组件，它起到了连接光伏组件和电网之间的桥梁作用。

它的工作原理主要包括保护、连接和监测三个方面。

光伏接线盒在保护方面发挥着重要作用。

太阳能光伏发电系统中的光伏组件会受到外界环境的影响，如温度、湿度、阳光强度等。

而光伏接线盒内部设置有保护装置，可以对光伏组件进行过压、过流、短路等故障的保护。

在光伏组件工作过程中，一旦出现故障，光伏接线盒会自动切断电路，避免故障扩大，并通过报警装置向操作人员发出警报，从而保护光伏组件的安全运行。

光伏接线盒还起到了连接功能。

光伏组件之间通过光伏接线盒进行串联或并联，形成一个完整的光伏电路。

光伏接线盒内部有专门的连接器，可以将光伏组件的正负极与接线盒内部的导线连接起来，使电流能够顺利通过。

在光伏接线盒内部，还设置有电阻器，用来平衡光伏组件之间的电流分配，确保光伏电路的稳定性和高效性。

光伏接线盒还具备监测功能。

光伏接线盒内部安装有电流传感器和电压传感器，可以对光伏组件的电流和电压进行实时监测。

通过监测光伏组件的工作状态，可以及时了解光伏发电系统的运行情况，发现故障并进行及时处理。

此外，光伏接线盒还可以监测光伏组件的温度，以防止过热现象的发生，保护光伏组件的寿命和性能。

总的来说，光伏接线盒在太阳能光伏发电系统中具有重要的作用，其工作原理包括保护、连接和监测三个方面。

通过保护装置，光伏接线盒可以对光伏组件进行故障保护；通过连接器和电阻器，光伏接线盒可以将光伏组件连接起来，形成一个完整的光伏电路；通过传感器，光伏接线盒可以对光伏组件的电流、电压和温度进行监测。

光伏接线盒的工作原理的有效运用，可以保障光伏发电系统的安全稳定运行，提高光伏发电系统的发电效率，为可持续发展做出贡献。

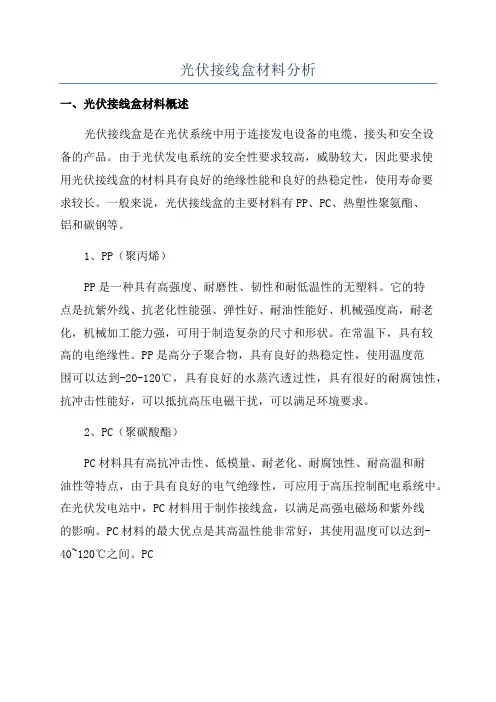

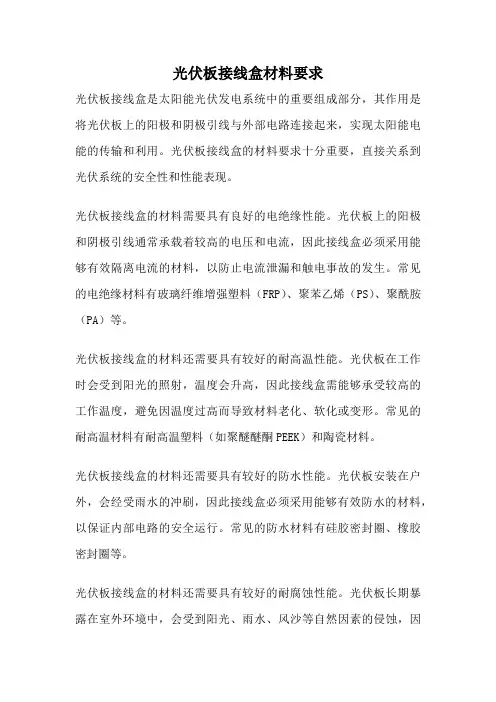

光伏接线盒材料分析
一、光伏接线盒材料概述
光伏接线盒是在光伏系统中用于连接发电设备的电缆、接头和安全设
备的产品。

由于光伏发电系统的安全性要求较高，威胁较大，因此要求使
用光伏接线盒的材料具有良好的绝缘性能和良好的热稳定性，使用寿命要
求较长。

一般来说，光伏接线盒的主要材料有PP、PC、热塑性聚氨酯、
铝和碳钢等。

1、PP（聚丙烯）
PP是一种具有高强度、耐磨性、韧性和耐低温性的无塑料。

它的特
点是抗紫外线、抗老化性能强、弹性好、耐油性能好、机械强度高，耐老化，机械加工能力强，可用于制造复杂的尺寸和形状。

在常温下，具有较
高的电绝缘性。

PP是高分子聚合物，具有良好的热稳定性，使用温度范
围可以达到-20-120℃，具有良好的水蒸汽透过性，具有很好的耐腐蚀性，抗冲击性能好，可以抵抗高压电磁干扰，可以满足环境要求。

2、PC（聚碳酸酯）
PC材料具有高抗冲击性、低模量、耐老化、耐腐蚀性、耐高温和耐
油性等特点，由于具有良好的电气绝缘性，可应用于高压控制配电系统中。

在光伏发电站中，PC材料用于制作接线盒，以满足高强电磁场和紫外线
的影响。

PC材料的最大优点是其高温性能非常好，其使用温度可以达到-
40~120℃之间。

PC。

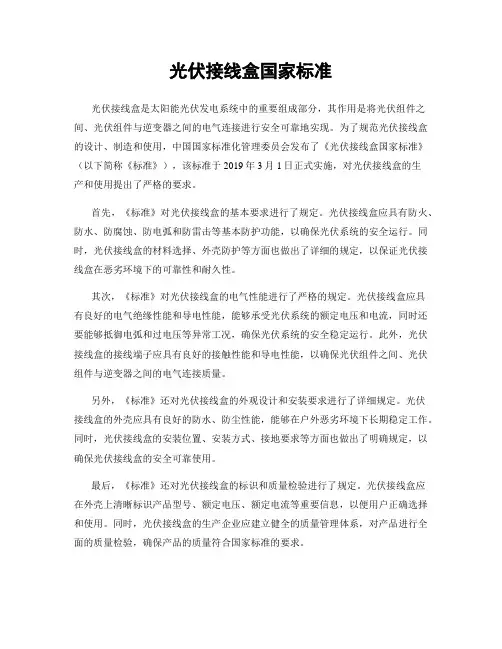

光伏接线盒国家标准光伏接线盒是太阳能光伏发电系统中的重要组成部分，其作用是将光伏组件之间、光伏组件与逆变器之间的电气连接进行安全可靠地实现。

为了规范光伏接线盒的设计、制造和使用，中国国家标准化管理委员会发布了《光伏接线盒国家标准》（以下简称《标准》），该标准于2019年3月1日正式实施，对光伏接线盒的生产和使用提出了严格的要求。

首先，《标准》对光伏接线盒的基本要求进行了规定。

光伏接线盒应具有防火、防水、防腐蚀、防电弧和防雷击等基本防护功能，以确保光伏系统的安全运行。

同时，光伏接线盒的材料选择、外壳防护等方面也做出了详细的规定，以保证光伏接线盒在恶劣环境下的可靠性和耐久性。

其次，《标准》对光伏接线盒的电气性能进行了严格的规定。

光伏接线盒应具有良好的电气绝缘性能和导电性能，能够承受光伏系统的额定电压和电流，同时还要能够抵御电弧和过电压等异常工况，确保光伏系统的安全稳定运行。

此外，光伏接线盒的接线端子应具有良好的接触性能和导电性能，以确保光伏组件之间、光伏组件与逆变器之间的电气连接质量。

另外，《标准》还对光伏接线盒的外观设计和安装要求进行了详细规定。

光伏接线盒的外壳应具有良好的防水、防尘性能，能够在户外恶劣环境下长期稳定工作。

同时，光伏接线盒的安装位置、安装方式、接地要求等方面也做出了明确规定，以确保光伏接线盒的安全可靠使用。

最后，《标准》还对光伏接线盒的标识和质量检验进行了规定。

光伏接线盒应在外壳上清晰标识产品型号、额定电压、额定电流等重要信息，以便用户正确选择和使用。

同时，光伏接线盒的生产企业应建立健全的质量管理体系，对产品进行全面的质量检验，确保产品的质量符合国家标准的要求。

综上所述，《光伏接线盒国家标准》对光伏接线盒的设计、制造和使用提出了严格的要求，以确保光伏系统的安全可靠运行。

作为光伏系统的重要组成部分，光伏接线盒的质量和性能直接影响着光伏系统的发电效率和运行安全性。

因此，生产企业和用户在选择和使用光伏接线盒时，应严格按照国家标准的要求进行生产和使用，确保光伏系统的安全稳定运行。

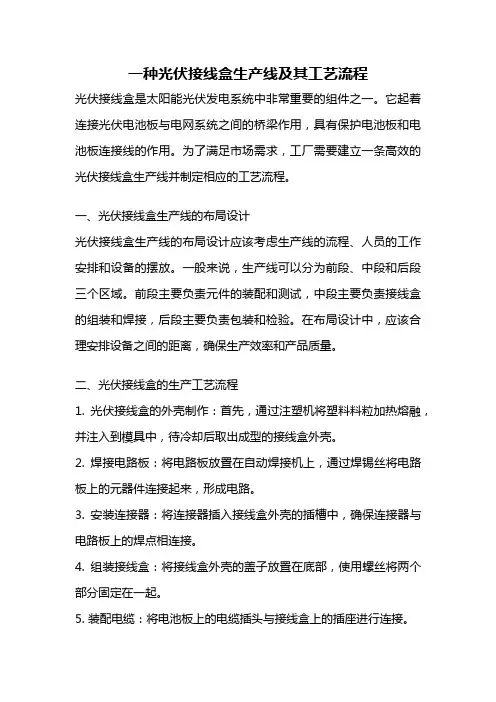

一种光伏接线盒生产线及其工艺流程光伏接线盒是太阳能光伏发电系统中非常重要的组件之一。

它起着连接光伏电池板与电网系统之间的桥梁作用，具有保护电池板和电池板连接线的作用。

为了满足市场需求，工厂需要建立一条高效的光伏接线盒生产线并制定相应的工艺流程。

一、光伏接线盒生产线的布局设计光伏接线盒生产线的布局设计应该考虑生产线的流程、人员的工作安排和设备的摆放。

一般来说，生产线可以分为前段、中段和后段三个区域。

前段主要负责元件的装配和测试，中段主要负责接线盒的组装和焊接，后段主要负责包装和检验。

在布局设计中，应该合理安排设备之间的距离，确保生产效率和产品质量。

二、光伏接线盒的生产工艺流程1. 光伏接线盒的外壳制作：首先，通过注塑机将塑料料粒加热熔融，并注入到模具中，待冷却后取出成型的接线盒外壳。

2. 焊接电路板：将电路板放置在自动焊接机上，通过焊锡丝将电路板上的元器件连接起来，形成电路。

3. 安装连接器：将连接器插入接线盒外壳的插槽中，确保连接器与电路板上的焊点相连接。

4. 组装接线盒：将接线盒外壳的盖子放置在底部，使用螺丝将两个部分固定在一起。

5. 装配电缆：将电池板上的电缆插头与接线盒上的插座进行连接。

6. 进行电气测试：通过电气测试仪对接线盒进行测试，确保其电气性能符合要求。

7. 进行外观检查：对接线盒的外观进行检查，确保没有破损或其他缺陷。

8. 包装和贴标签：将接线盒进行包装，并在外包装上贴上标签，标明产品的型号和规格。

9. 进行成品检验：对包装好的接线盒进行最终的检验，确保产品质量符合标准。

10. 存放和发货：将合格的接线盒存放到仓库中，并按照订单要求进行发货。

三、工艺流程的优化为了提高生产效率和产品质量，工艺流程需要不断优化。

可以采取以下措施：1. 自动化设备的引入：引入自动化设备可以提高生产效率，减少人工操作的错误。

2. 质量控制的加强：加强对每个工序的质量控制，确保每个环节的质量符合标准。

3. 人员培训和技能提升：培训工人的技能和知识，提高他们的操作水平和工作效率。

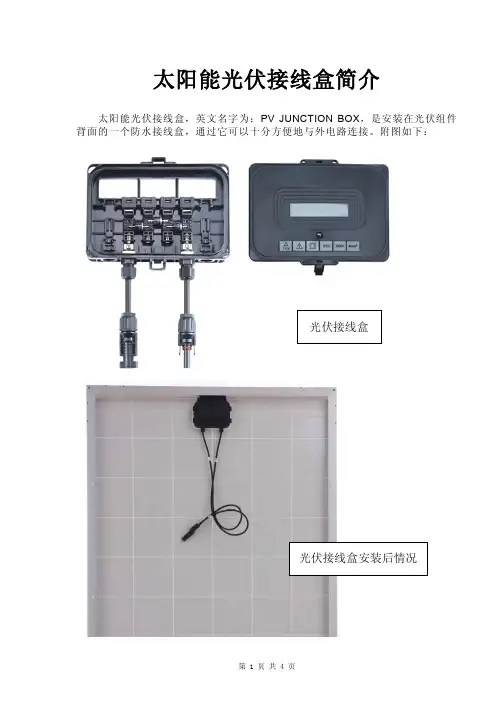

太阳能光伏接线盒简介太阳能光伏接线盒，英文名字为：PV JUNCTION BOX ，是安装在光伏组件背面的一个防水接线盒，通过它可以十分方便地与外电路连接。

附图如下：光伏接线盒组成连接系统太阳能光伏接线盒其实就是直流汇线盒，在一个太阳能组件中，把单个电池串联起来，以获得更高的电压。

如下图为内部电路结构：加装二极管的作用主要是：防止反向充电损坏光电池；防止一个光电池断路整个光电池组都无法使用举例200W左右的光伏接线盒一般技术指标：●外壳有强烈的抗老化，耐紫外线能力（一般为GE公司专用的PPO材料）；●符合于室外恶劣环境条件下的使用；●根据需要可以任意内置2～6个接线端子；●所有的连接方式采用插入式连接主要技术规格：●最大工作电流16A●最大耐压1000V●使用温度-40～90℃●最大工作湿度5%～95%（无凝结）●防水等级IP65●连接线规格4mm需要符合的标准和认证：国外的著名品牌,如瑞士的MC,德国的Tyco,日本的Yukita等。

在光伏组件认证领域，德国莱茵TÜV具有着很高的知名度和认可度。

为了避免重复测试以及为客户节省认证费用，对于光伏组件中所应用到的光伏零部件，德国莱茵TÜV可以为其出具相关的认证证书。

对于光伏零部件厂商而言，在取得德国莱茵TÜV颁发的认证证书之后，其产品可以被多个组件厂家所采用而不用增加额外的测试；对于光伏组件厂商而言，选用德国莱茵TÜV认证过的光伏零部件，可以节省其认证费用，同时降低认证中可能的失败风险。

PV电线电缆认证要求：1、德国– VDE Mark, Germany Baurat Mark1）电线电缆，DKE/AK 411.2.3 Leitungen für PV-Systeme ;2）连接器, DIN V VDE V 0126-3 Connector for photovoltaic systems – Safety requirements and tests;3）接线盒, DIN V VDE V 0126-5 Junction boxes for photovoltaic modules;2、美国– UL Mark1) 电线电缆，UL 4703 Outline for Photovoltaic Wire;2) 控制器及连接设备，UL 1471 Inverters, Converters, Controllers andInterconnection System Equipment for Use With Distributed Energy Resources;太阳能成品安全标准：1、IEC 61215, Crystalline Silicon Terrestrial Photovoltaic Modules - DesignQualification and Type Approval (陆地用晶体硅太阳能组性能测试标准)；2、IEC 61646, Thin-film Terrestrial Photovoltaic Modules — Design Qualification andType Approval (陆地用薄膜型太阳能组性能测试标准)；3、IEC 61730, Photovoltaic Module Safety Qualification (太阳能组件安全及性能测试标准)4、UL 1703, Flat-Plate Photovoltaic Modules and Panels (平板型太阳能组件安全认证标准)；认证标记图示：2009-07-03吴江华安电器有限公司。

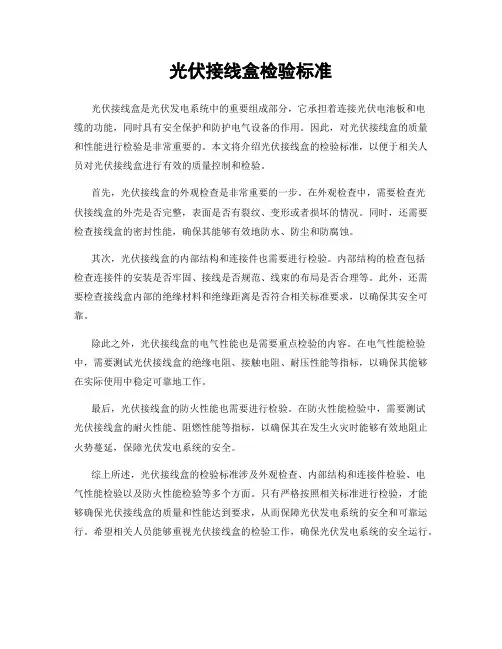

光伏接线盒检验标准
光伏接线盒是光伏发电系统中的重要组成部分，它承担着连接光伏电池板和电
缆的功能，同时具有安全保护和防护电气设备的作用。

因此，对光伏接线盒的质量和性能进行检验是非常重要的。

本文将介绍光伏接线盒的检验标准，以便于相关人员对光伏接线盒进行有效的质量控制和检验。

首先，光伏接线盒的外观检查是非常重要的一步。

在外观检查中，需要检查光
伏接线盒的外壳是否完整，表面是否有裂纹、变形或者损坏的情况。

同时，还需要检查接线盒的密封性能，确保其能够有效地防水、防尘和防腐蚀。

其次，光伏接线盒的内部结构和连接件也需要进行检验。

内部结构的检查包括
检查连接件的安装是否牢固、接线是否规范、线束的布局是否合理等。

此外，还需要检查接线盒内部的绝缘材料和绝缘距离是否符合相关标准要求，以确保其安全可靠。

除此之外，光伏接线盒的电气性能也是需要重点检验的内容。

在电气性能检验中，需要测试光伏接线盒的绝缘电阻、接触电阻、耐压性能等指标，以确保其能够在实际使用中稳定可靠地工作。

最后，光伏接线盒的防火性能也需要进行检验。

在防火性能检验中，需要测试
光伏接线盒的耐火性能、阻燃性能等指标，以确保其在发生火灾时能够有效地阻止火势蔓延，保障光伏发电系统的安全。

综上所述，光伏接线盒的检验标准涉及外观检查、内部结构和连接件检验、电
气性能检验以及防火性能检验等多个方面。

只有严格按照相关标准进行检验，才能够确保光伏接线盒的质量和性能达到要求，从而保障光伏发电系统的安全和可靠运行。

希望相关人员能够重视光伏接线盒的检验工作，确保光伏发电系统的安全运行。

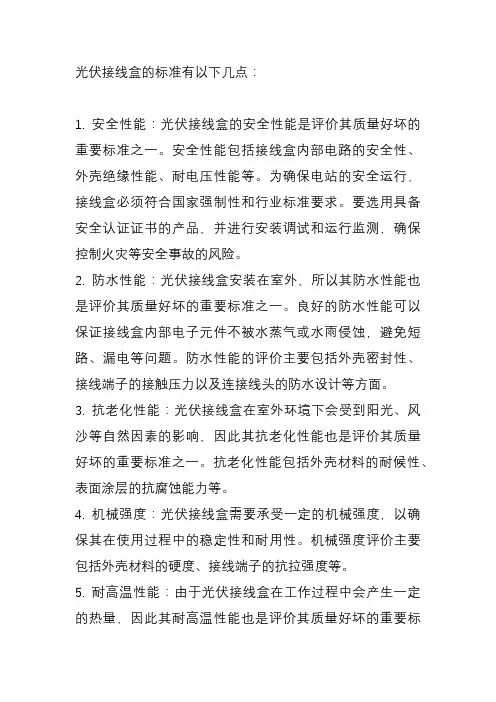

光伏接线盒的标准有以下几点：
1. 安全性能：光伏接线盒的安全性能是评价其质量好坏的重要标准之一。

安全性能包括接线盒内部电路的安全性、外壳绝缘性能、耐电压性能等。

为确保电站的安全运行，接线盒必须符合国家强制性和行业标准要求。

要选用具备安全认证证书的产品，并进行安装调试和运行监测，确保控制火灾等安全事故的风险。

2. 防水性能：光伏接线盒安装在室外，所以其防水性能也是评价其质量好坏的重要标准之一。

良好的防水性能可以保证接线盒内部电子元件不被水蒸气或水雨侵蚀，避免短路、漏电等问题。

防水性能的评价主要包括外壳密封性、接线端子的接触压力以及连接线头的防水设计等方面。

3. 抗老化性能：光伏接线盒在室外环境下会受到阳光、风沙等自然因素的影响，因此其抗老化性能也是评价其质量好坏的重要标准之一。

抗老化性能包括外壳材料的耐候性、表面涂层的抗腐蚀能力等。

4. 机械强度：光伏接线盒需要承受一定的机械强度，以确保其在使用过程中的稳定性和耐用性。

机械强度评价主要包括外壳材料的硬度、接线端子的抗拉强度等。

5. 耐高温性能：由于光伏接线盒在工作过程中会产生一定的热量，因此其耐高温性能也是评价其质量好坏的重要标
准之一。

耐高温性能包括外壳材料的耐热性、内部电路的耐高温能力等。

6. 环保性能：光伏接线盒应选择环保材料制作，尽可能减少对环境的负面影响。

环保性能包括材料的有毒有害物质含量、可回收利用性等。

总的来说，评价光伏接线盒的标准应包括安全性能、防水性能、抗老化性能、机械强度、耐高温性能以及环保性能等方面。

这些标准的满足程度将直接影响光伏系统的运行效果和使用寿命。

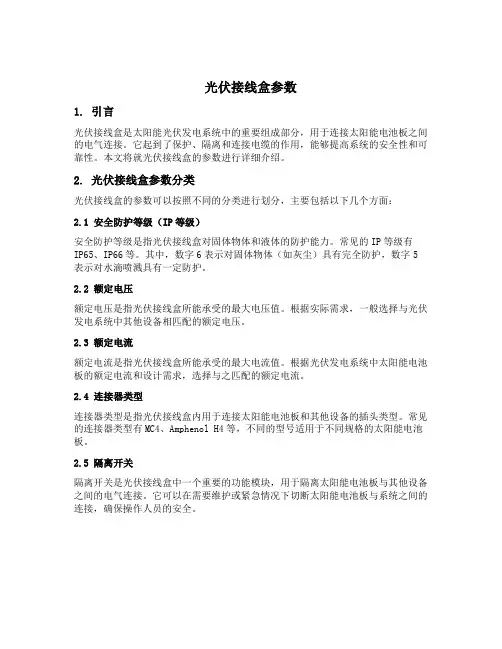

光伏接线盒参数1. 引言光伏接线盒是太阳能光伏发电系统中的重要组成部分，用于连接太阳能电池板之间的电气连接。

它起到了保护、隔离和连接电缆的作用，能够提高系统的安全性和可靠性。

本文将就光伏接线盒的参数进行详细介绍。

2. 光伏接线盒参数分类光伏接线盒的参数可以按照不同的分类进行划分，主要包括以下几个方面：2.1 安全防护等级（IP等级）安全防护等级是指光伏接线盒对固体物体和液体的防护能力。

常见的IP等级有IP65、IP66等。

其中，数字6表示对固体物体（如灰尘）具有完全防护，数字5表示对水滴喷溅具有一定防护。

2.2 额定电压额定电压是指光伏接线盒所能承受的最大电压值。

根据实际需求，一般选择与光伏发电系统中其他设备相匹配的额定电压。

2.3 额定电流额定电流是指光伏接线盒所能承受的最大电流值。

根据光伏发电系统中太阳能电池板的额定电流和设计需求，选择与之匹配的额定电流。

2.4 连接器类型连接器类型是指光伏接线盒内用于连接太阳能电池板和其他设备的插头类型。

常见的连接器类型有MC4、Amphenol H4等，不同的型号适用于不同规格的太阳能电池板。

2.5 隔离开关隔离开关是光伏接线盒中一个重要的功能模块，用于隔离太阳能电池板与其他设备之间的电气连接。

它可以在需要维护或紧急情况下切断太阳能电池板与系统之间的连接，确保操作人员的安全。

3. 光伏接线盒参数详解3.1 安全防护等级（IP等级）在选择光伏接线盒时，应根据实际工作环境选择合适的安全防护等级。

如果工作环境中存在大量灰尘或水滴喷溅等情况，则需要选择具有较高IP等级（如IP65）的光伏接线盒，以确保其正常工作和长期可靠性。

3.2 额定电压与额定电流额定电压和额定电流是光伏接线盒的重要参数，直接影响着系统的安全性和稳定性。

在选择光伏接线盒时，应根据太阳能电池板的额定电压和额定电流来确定合适的参数。

过高或过低的额定值都可能导致接线盒过载或无法正常工作。

3.3 连接器类型连接器类型是光伏接线盒中一个关键的参数，它决定了光伏发电系统中不同设备之间的连接方式。

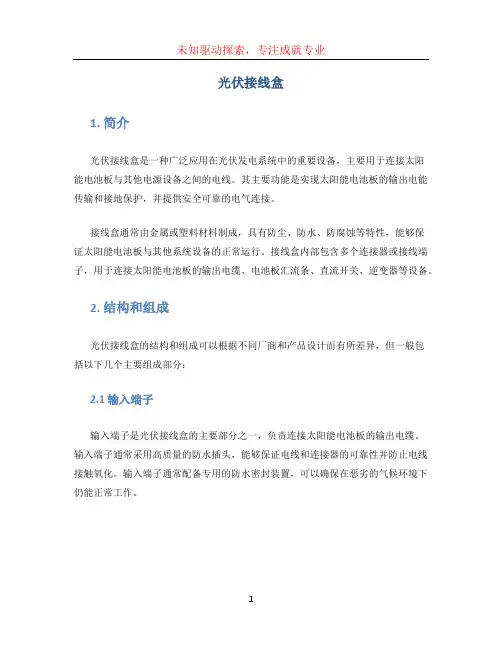

光伏接线盒1. 简介光伏接线盒是一种广泛应用在光伏发电系统中的重要设备，主要用于连接太阳能电池板与其他电源设备之间的电线。

其主要功能是实现太阳能电池板的输出电能传输和接地保护，并提供安全可靠的电气连接。

接线盒通常由金属或塑料材料制成，具有防尘、防水、防腐蚀等特性，能够保证太阳能电池板与其他系统设备的正常运行。

接线盒内部包含多个连接器或接线端子，用于连接太阳能电池板的输出电缆、电池板汇流条、直流开关、逆变器等设备。

2. 结构和组成光伏接线盒的结构和组成可以根据不同厂商和产品设计而有所差异，但一般包括以下几个主要组成部分：2.1 输入端子输入端子是光伏接线盒的主要部分之一，负责连接太阳能电池板的输出电缆。

输入端子通常采用高质量的防水插头，能够保证电线和连接器的可靠性并防止电线接触氧化。

输入端子通常配备专用的防水密封装置，可以确保在恶劣的气候环境下仍能正常工作。

2.2 输出端子输出端子是光伏接线盒的另一个主要部分，负责连接接线盒与其他系统设备，如逆变器等。

输出端子通常也采用防水插头，并配备防水密封装置，以确保信号传输的可靠性和防护性。

2.3 综合保护装置光伏接线盒通常还包含综合保护装置，用于保护电线和设备免受过电流、过电压、短路和反向电流等情况的影响。

综合保护装置通常包括保险丝、保护管和熔断器等。

2.4 接地保护装置光伏接线盒还设有接地保护装置，用于保护太阳能电池板和其他设备免受雷击和静电的影响。

接地保护装置通常包括接地电缆和接地端子等。

3. 安装和维护安装和维护光伏接线盒需要遵循一定的步骤和规范，以确保系统的安全和可靠性。

下面是一些常见的安装和维护注意事项：3.1 安装位置选择合适的安装位置是确保光伏接线盒正常工作的重要因素之一。

应将其安装在离太阳能电池板较近的位置，并远离易燃物体和易碰撞区域。

同时，还需要考虑到接线盒的通风和散热条件。

3.2 安装方式根据不同的设备和系统要求，光伏接线盒可以采用不同的安装方式。
