长期在高温条件下金属材料组织结构与性能的变化.

金属材料的高温力学性能金属材料是人类使用历史最长、应用最广泛的材料之一，它们具有优异的物理、化学、机械性能，被广泛应用于航空、航天、能源、交通等各个领域。

然而，金属材料在高温环境下的性能往往会发生改变，这是由于高温下金属原子的热振荡增强、晶格缺陷数量增加、化学反应加剧等因素所引起的。

因此，研究金属材料在高温下的力学性能至关重要。

一、高温下的材料微观结构演化高温下的金属材料，由于温度升高，原子热振荡幅度增大，晶体缺陷数量增多，导致材料的微观结构发生变化。

这些变化可能包括晶界迁移、堆垛错的生成或消除、晶体内部的位错增生等。

晶界是晶体中不同晶粒之间的界面，它们对材料的力学性质有重要影响。

在高温下，晶界可以通过晶界迁移的方式发生变化，导致晶界能量状态的变化。

此外，晶界周围的原子往往富集了一定的缺陷，如间隙位错和堆垛错，它们的运动和相互作用也会影响晶界的状态和材料的性能。

堆垛错是晶体内的一种结构缺陷，它由两个错排面的夹层形成，每个面上原子的相对位错是相同的。

在高温下，由于材料中原子的位移不断增加，堆垛错很容易形成或消除。

其运动和移动方式也会对材料的塑性和损伤机制产生影响。

位错是晶体中一种线性缺陷，它是原子排列不完整或存在错位引起的，具有一定的移动和滑移性质。

在高温下，位错的数量会增加，位错的移动会产生变形，从而影响材料的塑性和损伤行为。

二、高温下的材料力学性能高温下，金属材料的力学性能会发生变化，如强度、延展性、断裂韧性等性质均可能发生变化。

强度是指材料承受外力时的抗拉、抗压、抗弯等能力。

在高温下，金属材料的强度往往会降低，这是由于高温下原子位移的增加、晶界的变化、位错的运动等因素所致。

延展性是指材料在拉伸或压缩过程中发生形变的能力。

在高温下，金属材料的延展性往往会增加，因为高温下原子的位移增强，晶体缺陷的数量增多，使得位错滑移和塑性变形更容易发生。

断裂韧性是指材料在受到外力时发生裂纹扩展的能力。

在高温下，金属材料的断裂韧性往往会减小，因为高温下材料的位移增强，裂纹扩展较容易发生，从而导致断裂韧性的下降。

在室温条件下，钢材的金相组织一般都相当稳定。

但是，在高温条件下，金属原子的扩散活动能力增大，钢材的组织结构将不断发生变化。

因而导致钢材的性能发生变化。

温度愈高，原子的扩散能力愈强，在高温下使用的时间愈长，原子扩散得愈多，钢材的组织结构变化也就愈大。

长期在高温条件下工作的钢材，产生危害性的组织变化主要有：珠光体球化、石墨化及固溶体中合金元素的贫化。

常用的各种碳钢及低合金钢大都是珠光体钢。

这种钢的正常组织由珠光体与铁素体组成。

其中，珠光体又是由铁素体和渗碳体呈薄片状相互间夹而成，即片状珠光体。

片状珠光体是一种不稳定的组织，当温度较高时，原子的活动能力增强，扩散速度增加，珠光体中的片状渗碳体逐渐转变成球状，再逐渐聚集成大球团，这种现象称为珠光体球化。

珠光体球化会降低材料的室温强度，在中度球化的情况下，将使低碳钢和低碳钼钢的强度降低10-15，当严重球化时，强度降低约20-30。

另外，珠光体球化还会使材料的蠕变极限和持久强度明显降低，加速高温承压部件在使用过程中的蠕变速度，减少工作寿命，导致钢材在高温和应力作用下的加速破坏。

石墨化主要发生在低碳钢和含钼量0.5的低碳合金钢上。

在高温和应力的长期作用下，这种钢的组织中的渗碳体，自行分解为铁和石墨，这个过程称为石墨化。

开始时，石墨以微细的点状出现在金属内部，以后，逐渐聚集为愈来愈粗的颗粒。

石墨的强度极低，石墨化使金属材料的常温及高温强度下降，冲击韧性下降更大。

如果石墨成链状出现，则非常危险。

长期在高温和应力条件下工作的钢材，由于高温使合金元素原子的扩散能力增加，会导致合金元素在固溶体和碳化物相之间发生转移过程。

那些对固溶体起强化作用的合金元素，如铬、钼、锰等，会不断地脱溶，而碳化物相中的合金元素会逐渐增多，即合金元素由固溶体向碳化物转移，出现固溶体中合金元素的贫化现象。

合金元素转移的结果，使材料的高温强度（蠕变极限和持久强度）下降。

锅炉技术问答分上中下三贴.如下:锅炉技术问答（上）第二章流体力学基础知识1、什么是流体？什么是可压缩流体与不可压缩流体？一切物质都是由分子组成的。

长期在高温条件下金属材料组织结构与性能的变化
首先，金属材料的晶粒会发生长大。

在高温条件下，晶体的原子具有
较高的活动性，原子迁移速度加快，导致晶粒的尺寸逐渐增大。

晶粒的长
大会导致材料的晶界长度减少，晶界的总能量减小，从而提高材料的强度
和韧性。

其次，金属材料的晶界和晶界相会发生变化。

晶界是相邻晶粒之间的
界面，由于晶粒的长大，晶界的总面积减小，这有助于提高材料的力学性能。

同时，在高温条件下，晶界相可能会出现形变和相变。

形变晶界会导
致晶界的变脆和断裂，而相变会导致晶界相在晶界周围形成固相润滑层，
从而减小晶界摩擦，提高材料的抗磨性能。

此外，金属材料的相组成也会有所变化。

在高温条件下，固溶体中的
合金元素可能会发生扩散，从而改变材料的化学组成。

这些化学组成变化
会影响材料的力学性能，如硬度、强度和韧性等。

最后，金属材料的力学性能会发生变化。

在高温条件下，材料的热膨
胀系数增大，导致热膨胀变形增加。

另外，高温会降低材料的强度和硬度，但提高了材料的塑性和韧性。

因此，在高温条件下，金属材料更容易发生
塑性变形和热蠕变。

综上所述，在高温条件下，金属材料的组织结构和性能会发生一系列
变化，主要涉及晶粒、晶界、相组成和力学性能等方面。

这些变化对材料
的性能有着重要影响，了解和研究这些变化对工程应用具有重要意义。

金属材料在高温高压环境下的力学性能研究随着我国工业化的飞速发展，越来越多的重要设备需要承受高温、高压和强烈的腐蚀等极端环境下的作用，这些要求使得金属材料在这种极端环境下的力学性能变得至关重要。

因此，金属材料的研究成为热门话题，与此同时，也吸引了越来越多的科学家投入到这一领域的研究之中。

1. 高温高压下金属材料的研究研究表明，许多金属材料的力学性能在高温、高压的条件下都会发生剧烈的变化。

以高温环境为例，金属材料在高温下往往会发生微观结构的变化甚至出现晶粒细化等情况。

这些变化都会对金属材料的力学性能产生深刻的影响。

此外，高压环境下也会产生类似的变化。

高压环境可以导致金属材料的原子之间的距离变得更加紧密，微观结构因此也会发生改变。

并且，许多材料在高压条件下会发生相变，这些相变过程也会对金属材料的性能产生重要的影响。

因此，高温高压下金属材料的研究对于提高其力学性能具有非常重要的意义。

2. 金属材料在高温高压下的变形行为金属材料在高温高压环境下的变形行为也是比较复杂的。

一方面，高温高压下材料的变形行为可能会发生类观的变化，如在高压条件下，材料的屈服特征可能会发生密集沿晶屈曲的现象。

另一方面，当应力升高到一定程度时，材料会发生塑性屈服，因此需要进一步通过试验和数值模拟来研究材料的力学性能和变形行为。

3. 数值模拟的应用数值模拟是一种非常重要的研究金属材料在高温高压环境下力学性能的方法。

数值模拟可以以更加客观的方式预测材料的性能和力学行为，同时还可以对材料的特性进行更深入的研究。

在数值模拟研究中，通过对材料的微观结构进行建模，可以对材料的性质进行分析。

接着，利用有限元方法对材料的力学性能进行仿真模拟，在此基础上得出金属材料在高温高压下的力学性能变化规律和力学行为。

在实际应用中，数值模拟还可以用于设计金属材料及其制品。

通过合理的模拟和分析，可以帮助工程师们设计出更加具备优异性能的金属材料和结构，从而满足未来工业发展的要求。

金属材料在高温下的力学性能随着科技的不断发展，高温下的金属材料应用越来越广泛。

在航天、能源等领域中，机器和设备都需要承受高温环境带来的极大影响。

因此，研究金属材料在高温下的力学性能至关重要。

本文将从金属材料的高温本质讲起，通过分析金属的结构、组成和变形规律等方面探讨金属在高温下的力学性能，以及解决这些问题的一些方法。

1. 高温环境对金属材料的影响首先，我们需要了解高温环境对金属材料的影响。

高温环境下，金属会受到温度、氧化等外部条件的影响产生变化。

一些金属会因为氧化，产生表面膜，从而影响其力学性能。

另一些金属则可以利用氧化程度较低的方法来保护金属表面。

但是，这些方法都不能完全避免在高温下金属表面的变化，因此，高温下金属材料的力学性能是一个值得研究的问题。

2. 金属材料在高温下的变形规律金属材料在高温下的变形规律实际上是由金属晶体的结构、组成和行为而决定的。

每个晶体需要经历一系列复杂的形变过程，在高温下，本身就带有热能，所以这些过程会变得更加复杂和困难。

随着温度的升高，这些晶体会经历多种形变之后，最终形成微观结构的变化和塑性形变。

这其中涉及到了很多的数学模型和科学方法，为了更好地探讨这些问题，需要发展出更加高效和精确的数学模型和科学方法。

3. 解决高温下金属材料的力学性能问题的方法针对金属材料在高温下的力学性能问题，科学家们进行了大量的研究。

解决这些问题的方法主要有以下几种：（1）利用结晶学的理论研究金属材料的微观结构和组成，从而更好地理解其形变和塑性形变过程，寻找最优化的处理方法，提高金属材料的强度和韧性。

（2）使用先进的计算机模拟方法，模拟金属材料在高温下的变形和变化过程，从而可以更加准确地预测和分析不同金属材料的力学性能。

（3）在工程中应用高强度、高韧性和高温抗性的金属合金材料，通过改变其组成和结构，优化其力学性能，提高其抗损耗性和耐蚀性。

（4）开展一些新的研究工作，寻找新的材料和技术，来解决金属材料在高温下的力学性能问题，包括超高温合金研究等。

第四章长期在高温条件下金属材料组织结构与性能的变化P在高温条件下，金属材料的组织结构和性能会发生一系列的变化。

这些变化一方面会对材料的力学性能产生影响，另一方面还会对材料的耐热性能、抗蠕变性等产生影响。

下面我们将详细探讨在高温条件下金属材料组织结构与性能的变化。

一、晶粒长大与晶界形成当金属材料在高温下加热时，物质的扩散速率会加快，晶界的迁移也会促进晶粒的长大。

晶粒的长大过程中，大晶粒会吞噬小晶粒，使得材料整体晶粒尺寸增大。

这一过程被称为晶粒长大，是高温条件下材料结构变化的重要方面。

晶界的形成也是在高温条件下发生的。

晶界是指晶粒之间的界面区域，由于晶界具有高能状态，因此晶界对材料的性能有着重要影响。

在高温条件下，材料中的原子和离子会以较高的速率迁移，晶界也会发生迁移，从而形成新的晶界。

这些新形成的晶界可能会对材料的电导性、热导性等性能产生影响。

二、晶体结构的变化在高温条件下，金属材料的晶体结构也可能会发生变化。

正常晶体结构可能会由于高温和热应力的作用而发生相变，转变为其他晶体结构。

晶体结构的改变会对材料的性能产生一系列的影响。

三、相分离与相变在高温条件下，一些材料可能会发生相分离现象。

相分离是指在材料中不同成分的原子或离子会因为热运动而聚集在一起，形成相互分离的区域。

这种相分离现象一方面会改变材料的组织结构，另一方面还会对材料的性能产生影响。

相变也是深受高温影响的重要现象。

相变是指材料在温度变化过程中，由于热力学上的平衡要求而发生的物态变化。

一些材料在高温下可能会发生相变，形成新的晶体结构。

这种相变会改变材料的组织结构，从而对材料的性能产生影响。

总之，在高温条件下，金属材料的组织结构和性能会发生一系列的变化。

这些变化可能包括晶粒长大、晶界形成、晶体结构的变化、相分离和相变等。

这些变化对材料的力学性能、耐热性能和抗蠕变性等都会产生影响。

因此，在材料的设计和应用中，必须考虑和充分理解高温条件下材料组织结构与性能的变化，以便选择适合的材料和工艺，并做好相应的应用和性能评估。

金属材料在高温下性能的变化(总1页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除金属材料在高温下性能的变化以下是几个金属材料在高温下性能变化相关的几个名词解释①蠕变钢材在高温下受外力作用时，随着时间的延长，缓慢而连续产生塑性变形的现象，称为蠕变。

钢材蠕变特征与温度和应力有很大关系。

温度升高或应力增大，蠕变速度加快。

例如，碳素钢工作温度超过300～350℃，合金钢工作温度超过300～400℃就会有蠕变。

产生蠕变所需的应力低于试验温度钢材的屈服强度。

因此，对于高温下长期工作的锅炉、蒸汽管道、压力容器所用钢材应具有良好的抗蠕变性能，以防止因蠕变而产生大量变形导致结构破裂及造成爆炸等恶性事故。

②球化和石墨化在高温作用下，碳钢中的渗碳体由于获得能量将发生迁移和聚集，形成晶粒粗大的渗碳体并夹杂于铁素体中，其渗碳体会从片状逐渐转变成球状，称为球化。

由于石墨强度极低，并以片状出现，使材料强度大大降低，脆性增加，称为材料的石墨化。

碳钢长期工作在425℃以上环境是地，就会发生石墨化，在大于475℃更明显。

SH3059规定碳钢最高使用温度为425℃，GB150则规定碳钢最高使用温度为450℃。

③热疲劳性能钢材如果长期冷热交替工作，那么材料内部在温差变化引起的热应力作用下，会产生微小裂纹而不断扩展，最后导致破裂。

因此，在温度起伏变化工作条件下的结构、管道应考虑钢材的热疲劳性能。

④材料的高温氧化金属材料在高温氧化性介质环境中（如烟道）会被氧化而产生氧化皮，容易脆落。

碳钢处于570℃的高温气体中易产生氧化皮而使金属减薄。

故燃气、烟道等钢管应限制在560℃下工作。

2。

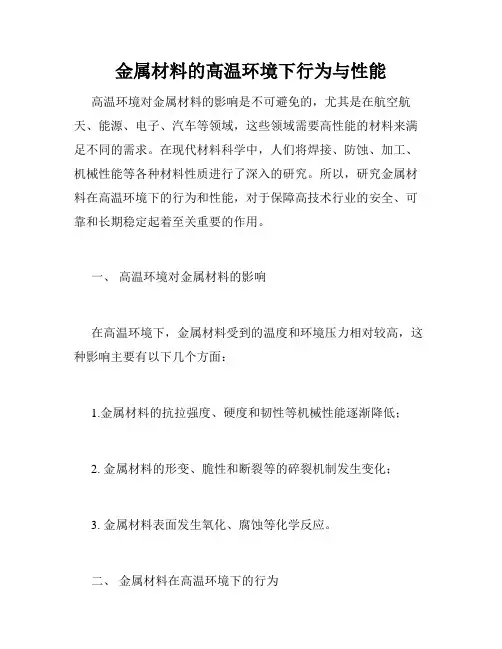

金属材料的高温环境下行为与性能高温环境对金属材料的影响是不可避免的，尤其是在航空航天、能源、电子、汽车等领域，这些领域需要高性能的材料来满足不同的需求。

在现代材料科学中，人们将焊接、防蚀、加工、机械性能等各种材料性质进行了深入的研究。

所以，研究金属材料在高温环境下的行为和性能，对于保障高技术行业的安全、可靠和长期稳定起着至关重要的作用。

一、高温环境对金属材料的影响在高温环境下，金属材料受到的温度和环境压力相对较高，这种影响主要有以下几个方面：1.金属材料的抗拉强度、硬度和韧性等机械性能逐渐降低；2. 金属材料的形变、脆性和断裂等的碎裂机制发生变化；3. 金属材料表面发生氧化、腐蚀等化学反应。

二、金属材料在高温环境下的行为1. 材料的纹路变化高温对金属的主要改变就是在材料中形成了纹路变化，纹路主要是因为材料修改了形变和应力。

材料中发生的形变式热膨胀和力学应力有关，所以这些都会引起材料的变化，并可能在较高温度下发生塑性裂纹。

2. 材料的塑性在高温环境下，金属材料伸展或展开的行为将取决于材料的塑性行为。

材料的塑性也取决于塑性加工的影响，例如材料的屈服点会随着温度升高而降低。

因此，在高温环境中，金属材料的塑性略微增加，但高于一定的温度会出现塑性急剧下降的现象。

3. 材料的拉伸性能在高温环境中，金属材料的拉伸性能随着温度升高而急剧降低。

这是因为温度升高时，金属材料中的晶格容易发生松动，形成了巨大的晶界；同时材料受到了化学反应的影响，加速了金属材料的老化。

4. 材料的变形高温环境下，材料变形通常也与其应变率有关。

当温度较高或载荷快速加载时，材料的弹性部分贡献减少，而快速变形反应增加，因此材料的弹性模量在高应变率下可能会降低。

三、高温环境下金属材料的性能1. 抗氧化性和抗腐蚀性在高温环境下，金属材料容易遭受腐蚀和氧化，降低了其强度和耐久度。

要防止金属在高温环境下氧化、腐蚀的现象发生，可以选用具有抗氧化和抗腐蚀性的金属材料或者采用氧化剂和腐蚀剂的保护措施，来有效延长金属的使用寿命。

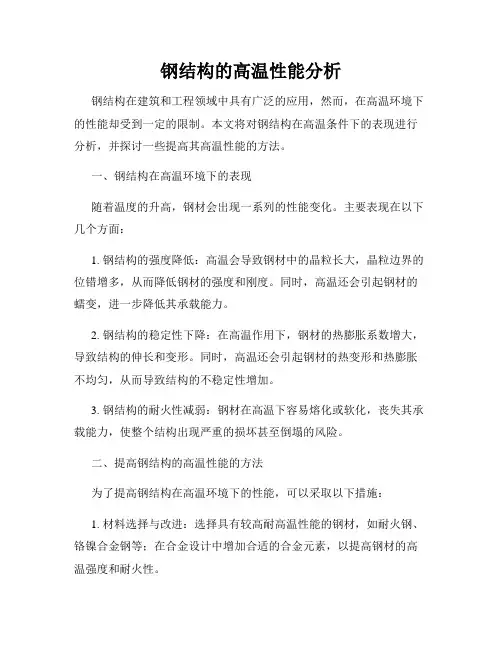

钢结构的高温性能分析钢结构在建筑和工程领域中具有广泛的应用，然而，在高温环境下的性能却受到一定的限制。

本文将对钢结构在高温条件下的表现进行分析，并探讨一些提高其高温性能的方法。

一、钢结构在高温环境下的表现随着温度的升高，钢材会出现一系列的性能变化。

主要表现在以下几个方面：1. 钢结构的强度降低：高温会导致钢材中的晶粒长大，晶粒边界的位错增多，从而降低钢材的强度和刚度。

同时，高温还会引起钢材的蠕变，进一步降低其承载能力。

2. 钢结构的稳定性下降：在高温作用下，钢材的热膨胀系数增大，导致结构的伸长和变形。

同时，高温还会引起钢材的热变形和热膨胀不均匀，从而导致结构的不稳定性增加。

3. 钢结构的耐火性减弱：钢材在高温下容易熔化或软化，丧失其承载能力，使整个结构出现严重的损坏甚至倒塌的风险。

二、提高钢结构的高温性能的方法为了提高钢结构在高温环境下的性能，可以采取以下措施：1. 材料选择与改进：选择具有较高耐高温性能的钢材，如耐火钢、铬镍合金钢等；在合金设计中增加合适的合金元素，以提高钢材的高温强度和耐火性。

2. 结构设计优化：优化结构形式，减少杆件的长径比，增加截面面积，以提高结构的稳定性和抗蠕变能力；设置合理的防火层或耐火涂料，延缓钢材被高温侵蚀的速度。

3. 温度监控与报警系统：安装温度传感器和报警系统，实时监测钢结构所处的温度，一旦温度超过安全范围，及时采取措施进行防护和疏散。

4. 防火隔离与通风措施：对于一些易燃物品周围的钢结构，设置防火隔离带，减少火灾蔓延的可能性；同时，通过合理的通风系统，降低高温环境对钢结构的影响。

5. 高温试验与性能评估：定期进行高温试验，评估钢结构在高温下的性能，并根据试验结果进行结构和材料的改进。

结论钢结构在高温条件下的性能受到很大的限制，主要表现为强度降低、稳定性下降和耐火性减弱。

为了提高钢结构的高温性能，可以通过材料选择与改进、结构设计优化、温度监控与报警系统、防火隔离与通风措施以及高温试验与性能评估等方法。

金属材料的高温力学性能研究随着工业技术的发展和应用的推进，金属材料在高温环境下的力学性能变得愈发重要。

研究金属材料在高温下的力学性能，对于提高材料的耐高温性能、推动材料工程的发展以及保证工业生产的安全，具有重要意义。

本文将对金属材料在高温下的力学性能研究进行探讨。

一、研究背景金属材料在高温环境下的力学性能研究，是为了解决高温下的应力、应变、变形、疲劳等问题，从而保障金属材料在高温环境下的稳定性和可靠性。

二、高温环境对金属材料性能的影响1. 热膨胀：在高温下，金属材料会因为温度升高而发生热胀冷缩，导致材料尺寸的变化。

2. 强度下降：高温会导致金属晶界的松散和材料的屈服点降低，从而使金属材料的强度下降。

3. 延展性变差：高温下，金属材料的塑性变形能力减弱，使材料的延展性变差。

4. 氧化和腐蚀：在高温氧化气氛中，金属材料容易发生氧化反应，导致材料表面产生氧化膜，降低材料的力学性能。

三、高温力学性能的研究方法1. 实验研究：通过在高温环境下进行拉伸、压缩、弯曲等力学性能测试，得到金属材料在不同温度下的应力-应变曲线，进而分析材料的高温力学性能。

2. 数值模拟：利用有限元分析等方法，建立金属材料的高温模型，对材料在高温下的力学性能进行仿真分析，预测材料在特定工况下的性能。

四、金属材料高温力学性能研究的应用1. 材料优化设计：通过研究金属材料在高温下的力学性能，可以指导材料的优化设计，提高材料在高温环境下的性能和寿命。

2. 材料选型：根据金属材料在高温下的力学性能，选择适合的材料用于高温工况，确保工业生产的安全和可靠性。

3. 材料加工工艺改进：研究金属材料在高温下的力学性能，可以帮助改进材料加工工艺，提高材料的成型质量和机械性能。

五、金属材料高温力学性能研究的挑战与展望1. 高温下材料的显微组织演变：高温下材料的显微组织演变过程复杂多变，需要通过先进的显微镜技术和材料表征手段进行深入研究。

2. 材料的耐久性评估：在高温环境下，材料的耐久性评估对于确保材料的可靠性至关重要，需要开展更多的实验和数值模拟研究。

金属在长期高温运行中的变化和锅炉用钢的选择一、金属在长期高温运行中的变化简介：金属在高温长期运行过程中的变化主要有：A、金属的蠕变和应力松弛；B、金属在长期高温运行中发生的组织和性能变化；C、金属在高温下的腐蚀和其它特殊损坏。

1、钢的一些高温性能1．1 蠕变1．1．1概念金属在一定温度和应力（即使该应力小于该温度下的屈服强度）作用下，随时间的增加，缓慢的发生塑性变形的现象称为蠕变。

蠕变的变形量称为蠕胀。

1．1．2蠕变曲线金属的蠕变过程可用蠕变曲线来描述。

蠕变曲线分为三个阶段：蠕变第一阶段，过渡蠕变阶段，蠕变速度逐渐减小；蠕变第二阶段，稳态蠕变阶段，以恒定速度蠕变；蠕变第三阶段，加速蠕变阶段，蠕变速度逐渐增大。

1．1．3蠕变极限的表示方法（1）以一定的工作温度下引起的规定的第二阶段蠕变速度应力值表示,所用符号为σ-7；（蠕变允许速度为10-5％/h）1x10（2）以一定工作温度下，规定时间内钢材发生一定的总变形量时的应力值表示σ1/105上述两种表示中，当所确定的变形量之间相差很少，可以认为这两种方法是一致的。

1．1．4蠕变变形的机理（介绍位错滑移蠕变机理）在整个蠕变过程中有两种过程在进行：（1）新位错的产生及位错运动遇到障碍受阻；（2）受阻位错从障碍中解放出来而重新运动。

由于这两种过程的总和，每一瞬间，总有一定数量的位错准备运动，而蠕变速度正取决于准备运动的位错数。

因此，可以这样理解，当两种过程的总和使准备运动的位错数目减少时，造成了蠕变速度的减小，即蠕变第一阶段；当两个过程的总和造成准备运动的位错数目一定时，使蠕变处于等速阶段，即蠕变的第二阶段；当两个过程的总和使准备运动的位错增加时，就使蠕变过程加速，形成了蠕变的第三阶段。

1．1．5影响因素（1）温度越高，应力越大，蠕变速度越大；（2）温度波动使钢的蠕变极限降低；（3）复杂应力条件下蠕变极限与单相拉伸差别很小，单相拉伸的蠕变极限略高一些。

1．2持久强度：一定温度下，经过一定的时间破坏时所能承受的应力值，表示金属材料在高温长期应力作用下，抵抗断裂的能力，所用符号为σ105。

长期在高温条件下工作的钢材，会产生哪些损坏?
关键词:
工作
高温
钢材
火力发电厂的锅炉、汽轮机、主蒸汽管道等部件，是长期在高温'>高温条件下工作'>工作的。

金属材料长期处于高温'>高温、高应力和高速转动的状态下，由于外部介质的腐蚀与磨损，金属内部组织与性能的劣化，会导致设备部件的失效损坏。

长期在高温条件下工作'>工作的钢材'>钢材，主要产生以下形式的损坏：
（1）脆性断裂：金属材料在外载荷的作用下，当应力达到材料的断裂强度时，发生断裂，且断裂前没有明显的塑性变形，称为脆性断裂。

（2）蠕变损伤：由于金属产生过量的蠕变变形，致使部件不能使用甚至爆裂的损坏，叫做蠕变损伤。

（3）氧化与腐蚀：金属由于长期接触高温烟气或汽水，以及一些腐蚀介质，金属的表面不断受到各种浸蚀，有时还会侵入金属内部，造成部件的破裂损坏。

（4）金属内部显微组织变劣：由于金属材料长期处于高温状态，其内部显微组织发生变化，如珠光体球化、石墨化、固溶体中合金元素的贫化等。

金属内部显微组织的变劣，也使材料的综合性能变差。

（5）疲劳损坏：机械部件在交变载荷的作用下，经较长时间的工作而发生断裂损坏的现象，称为金属材料的疲劳损坏。

高温环境下金属材料的变形行为分析在现代工业生产中，金属材料是最常用的材料之一。

然而，当金属材料在高温环境下工作时，其变形行为会发生显著的改变。

本文将对高温环境下金属材料的变形行为进行分析，以便更好地理解和应对这一问题。

首先，高温环境下金属材料的变形行为受到温度的影响。

随着温度的升高，金属材料的晶格结构会发生变化，原子之间的距离会增大，导致材料的热膨胀系数增大。

这会使金属材料在高温下更容易发生塑性变形。

此外，高温还会使金属材料的晶界扩散速率增加，从而加剧了材料的变形行为。

其次，高温环境下金属材料的变形行为还受到应力的影响。

在高温下，金属材料的抗拉强度和硬度会显著降低，而塑性变形性能会增强。

这意味着在高温环境下，金属材料更容易发生塑性变形，而不易断裂。

因此，当金属材料受到外力作用时，其变形行为将主要表现为塑性变形。

此外，高温环境下金属材料的变形行为还受到应变速率的影响。

在高温下，金属材料的变形速率会显著增加。

这是因为在高温环境下，金属材料的晶界扩散速率增加，原子之间的位错运动更加活跃。

因此，金属材料在高温下往往会表现出更高的塑性变形速率。

另外，高温环境下金属材料的变形行为还受到材料的化学成分和微观结构的影响。

不同的金属材料具有不同的化学成分和晶体结构，因此它们在高温下的变形行为也会有所不同。

例如，铝合金在高温下具有较好的塑性变形能力，而钢材在高温下则更容易发生蠕变变形。

此外，金属材料的晶界和晶粒尺寸也会影响其在高温下的变形行为。

较小的晶粒尺寸和较多的晶界可以提高金属材料的塑性变形能力。

综上所述，高温环境下金属材料的变形行为受到多种因素的影响，包括温度、应力、应变速率、化学成分和微观结构等。

了解这些影响因素对于正确评估和预测金属材料在高温环境下的变形行为非常重要。

只有深入研究和理解这些变形行为，我们才能更好地应对高温环境下金属材料的应用和工程设计问题。

总之，高温环境下金属材料的变形行为是一个复杂的问题。

高温对材料性质和结构产生影响概述:高温对材料性质和结构有着深远的影响，可以引起物理、化学和力学性质的变化。

在高温环境下，材料可能发生热膨胀、热变形、晶体结构改变、相变等现象，对材料的使用和性能产生重要影响。

本文将介绍高温对材料性质和结构的影响，并探讨一些常见的高温效应。

一、热膨胀和热变形高温对材料的热膨胀和热变形产生重要影响。

热膨胀是指材料在温度升高时由于分子热运动而体积增大的现象。

不同材料的热膨胀系数各不相同，因此在高温下，材料的体积或长度会发生变化，导致材料的结构变形甚至开裂。

热变形是指材料在高温下由于受到热膨胀的作用而发生形状改变的现象，如弯曲、扩张、弯曲变形等。

热膨胀和热变形的控制对于高温应用中的稳定性和可靠性具有重要意义。

二、晶体结构改变高温对材料的晶体结构产生影响是由于原子、离子或分子受到热运动的作用而发生位移、交换和扩散的现象。

这些变化可能导致晶体的晶格结构发生改变，进而影响材料的化学性质和物理性质。

例如，晶体结构的改变可能导致材料的强度、韧性和导电性等性能的变化。

此外，高温还可能引起晶体缺陷的形成和扩展，如空位、间隙、位错等，影响材料的力学性质。

三、相变高温下的相变是材料在温度升高时从一种结构态转变为另一种结构态的现象。

相变可以是固态到液态、液态到气态，或者是不同晶体结构之间的转变。

相变的发生可能导致材料的物理性质发生剧变，例如熔点的变化、热导率的改变等。

相变对材料性质的影响在材料加工、热处理和高温应用中具有重要意义。

四、氧化和腐蚀高温环境下，材料容易与氧气、水蒸气和其他化学物质发生反应，引起氧化和腐蚀现象。

氧化是指材料与氧气反应产生氧化物的过程，腐蚀是指材料与其他化学物质反应的过程。

氧化和腐蚀可以导致材料的结构和性质发生变化，减少材料的寿命和性能。

因此，在高温环境下使用材料时，需要采取相应的防护措施，选择抗氧化和抗腐蚀能力强的材料。

五、应对高温环境的方法为了应对高温环境对材料性质和结构的影响，可以采取一些方法来改善材料的抗高温性能。

高温环境下钢材性能分析研究一、前言钢材作为工业生产的重要材料，在使用过程中会面临各种复杂的环境和条件。

其中，高温环境下的钢材性能是工程师们需要关注的重点之一。

本文将从高温环境下钢材性能的研究角度出发，探讨高温环境下钢材的性能变化规律，并提出一些解决方案。

二、高温环境下钢材性能的变化高温环境下，钢材的性能发生了明显的变化，其中最为明显的是钢材的强度、韧性以及延展性都会受到影响。

由于在高温环境下，钢材微观结构的变化以及化学反应的发生，导致了钢材的性能发生了变化。

1.强度在高温下，许多钢材都表现出弱化的趋势。

这主要是由于钢材的晶格结构发生了变化，晶格点的间距变大，原子的运动能力提高，导致了钢材的屈服强度和抗拉强度都减弱。

特别是一些合金钢材，其弱化趋势更加明显。

2.延展性高温下钢材的延展性也有所变化，通常表现为钢材的断裂韧性减弱。

这可能是由于钢材的微观组织结构的变化导致的。

例如，晶粒的长大使得晶界面上的缺口和夹杂物得以扩张，使得钢材局部的强度下降，强度不足以抵抗断裂。

3.耐热性钢材在高温下的耐热性也被大幅削弱。

由于钢材中晶界处往往存在着夹杂物和缺口，高温下，钢材结构中的间隙和缺口就会因为不同的系数扩张率发生不同的变化，从而产生应力差异，导致钢材在高温下失去稳定性，易发生疲劳失效。

三、钢材在高温环境下的解决方案由于高温环境下钢材的性能发生了变化，因此出现了一些针对高温环境下的钢材的特殊应用。

1.应用钼、钴等合金钼、钴等杂质元素的添加可以提高钢材的高温强度和抗氧化性。

现如今，钼和钴合金钢在涡轮叶片、汽轮机叶片等领域得到了广泛的应用。

2.采用难熔有机化合物熔点较高的有机化合物，如对羟苯甲酸酯等可以在高温下形成较为稳定的液晶相，有效改善钢材在高温下的强度和耐热性质。

3.表面涂覆表面涂覆是另一种提高钢材耐高温性的方法。

通过在钢材表面喷涂特殊化学物质，可以有效地提高钢材在高温下的延展性、韧性和稳定性，降低钢材在高温下的变形率。

金属材料在高温下性能的变化
首先，高温条件下金属材料的晶体结构会发生变化。

随着温度的升高，金属晶体内的原子间距会增大，晶体结构会发生相变或熔化。

在高温下，
部分金属材料会呈现液态态，并且会形成液相晶界。

液相晶界的形成会引
起晶体的变形和损伤，降低材料的强度和韧性。

其次，高温条件下金属材料的微观缺陷会增多。

高温会导致金属材料
晶体内的晶格缺陷（如位错、空位、间隙等）数量增多，并且晶粒的形态
和尺寸也会发生改变。

这些缺陷会使材料易于发生塑性变形，导致材料的
强度和硬度下降。

此外，高温条件下金属材料的力学性能会发生变化。

高温会引起金属
材料的塑性和可变性增加，导致材料的延伸性、屈服强度和断裂韧性减少。

同时，高温还会降低金属的硬度和弹性模量。

另外，高温条件下金属材料的热性能也会发生变化。

在高温下，热膨
胀系数增大，导致材料容易发生热膨胀和热应力。

高温还会加剧材料的氧化、腐蚀和劣化等热氧化反应，降低材料的化学稳定性和耐腐蚀性。

最后，金属材料在高温下的变化还受到一些因素的影响，如气体环境、应力状态、冷却速率等。

不同的气体环境会对金属材料的氧化和腐蚀速率
产生重要影响，而不同的应力状态和冷却速率会影响金属材料的变形和相
变行为。

综上所述，金属材料在高温下的性能变化与材料的晶体结构、微观缺陷、力学性能、热性能和化学性质等因素密切相关。

了解金属材料在高温
条件下的性能变化规律，对于优化材料的设计和应用具有重要意义。

金属材料在高温环境下的性能研究在现代工业领域中，金属材料在高温环境下的性能研究是一项重要的课题。

因为许多工业领域，如航空、汽车制造、电力等都需要在高温环境下进行操作，因此金属材料必须在这些环境下保持稳定的性能，从而确保工业过程的顺利实施。

本文将探讨金属材料在高温环境下的性能研究，并介绍当前的研究进展和未来的挑战。

一、金属材料在高温环境下的变形和破坏性能当金属材料暴露在高温环境下时，其微观结构和化学性质将发生变化，这将直接影响材料的强度、刚度和韧性等力学性质。

本节将简要介绍金属材料在高温环境下的变形和破坏性能。

1. 变形性能金属材料的变形性能是指材料在受力作用下的形变能力。

在高温环境下，由于材料的晶体结构的变化，使得材料的变形性能受到严重影响。

例如，金属材料在高温下可能会表现出不规则的应变-应力曲线，这可能会导致材料失去其可预测性能，从而在高温环境下遭受强烈的变形和塑性失效。

2. 破坏性能金属材料的破坏性能是指材料的强度、韧性、断裂韧性等性能。

在高温环境下，由于材料的晶体结构变化，使得材料的破坏性能也受到了严重影响。

例如，材料在高温下可能会出现高温脆性，因为晶体结构的变化可能会导致晶界的裂纹扩展，使得材料出现短暂的断裂现象。

二、金属材料在高温环境下的热膨胀性能金属材料在高温环境下还需要考虑其热膨胀性能。

在高温环境下，金属材料的温度会引起材料的膨胀或收缩，这可能会导致结构件的尺寸或形状变化，从而影响结构件的性能。

因此，在高温环境下必须考虑材料的热膨胀性能，以确保结构件在高温环境下能够满足其设计要求。

三、金属材料在高温环境下的热稳定性能金属材料在高温环境下还需要考虑其热稳定性能。

在高温环境下，材料容易受到氧化、腐蚀、结构松散等影响，这可能导致材料的性能下降或失效。

因此，必须开发具有高热稳定性能的材料，以在高温环境下保持其性能。

四、金属材料在高温环境下的应用在航空、能源和汽车制造等领域，金属材料在高温环境下的性能是非常重要的。
