1、将下图中的元件连接起来，形成串联电路并标出电流的方向.2、根据实物图画出电路图；3、根据实物图画出电路图；4、按图所示的实物图画电路图：5、图B所示的实物图画成电路图：6、根据电路图连接实物图：7、根据电路图连接实物图：8、根据电路图连接实物图：9、根据电路图连接实物图：10、一节电池一个开关、两盏灯L1和L2要组成并联电路，还应再连接两根线就可以了。
参考答案一、作图题1、2、3、、5、6、7、、9、10、1、按图所示的实物图画电路图：2、按图所示的实物图画电路图：3、按图所示的实物图画电路图：4、按图所示的实物图画电路图：5、按图所示的实物图画电路图：6、按图所示的实物图画电路图：7、按电路图（甲）连接图（乙）：8、根据图所示的电路图连接图所示的实物图9、按电路图，将实物连成电路.10、根据电路图连接实物图：参考答案一、作图题8、根据图所示的电路图连接图所示的实物图9、按电路图，将实物连成电路.10、根据电路图连接实物图：参考答案一、作图题1、2、3、4、2、3、4、5、6、7、8、9、10、16、根据图中所示的电路图连接右图中的实物图，要求导线不允许交叉，元件要与电路图对应．17、画出如图所示实物图的电路图．16、17、1、一个医院某个病房有三张床，每个床头各一个开关。
护士值班事有红、绿、蓝三盏灯。
一个电铃、一个电源。
要求设计一个电路：病人按开关时，一盏灯亮时铃响。
2、一个工厂前后两个收发室，各有一个开关，一个电铃。
A收发室有电源。
设计一个电路。
要求：A收发室按开关，B收发室铃响。
B收发室按开关A收发室铃响。
3、给你一个电池组、两只开关、一只灯泡、导线若干，设计一个电路，要求：要使灯泡发光，只要任意闭合其中一只开关就行；要使灯泡熄灭，必须两只开关都断开。
试画出电路图。
4、某医院要在一病房内的两张病床上各安装一个开关，在医护人员办公室内安装一只电铃.任何一个病员，只要按下开关，电铃就会响，护理人员就会知道有病员在召唤，请你设计并画出电路图.如果再利用两个发光二极管，请你再想一想，如何设计，使病员召唤时，医护人员在办公室就能知道是哪一张床上的病人在召唤.5、两个电灯（红灯L1和绿灯L2）、两个开关、一个电池，要求开关S1闭合、S2断开时，红灯亮，绿灯不亮；如果S1断开、S2闭合，则两个灯均不亮。

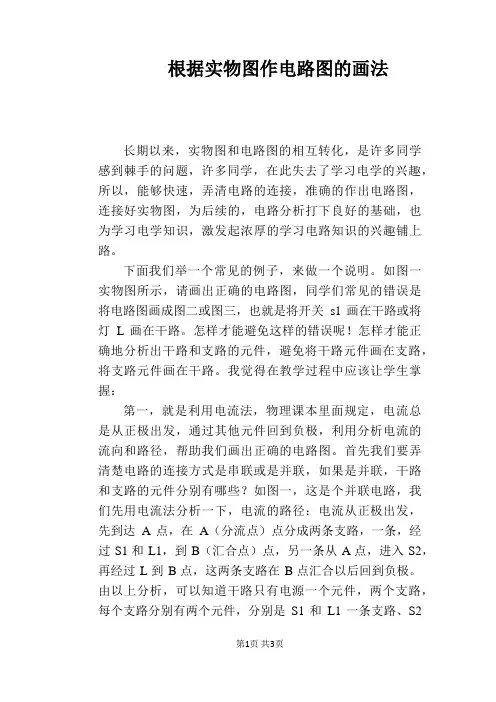

根据实物图作电路图的画法长期以来，实物图和电路图的相互转化，是许多同学感到棘手的问题，许多同学，在此失去了学习电学的兴趣，所以，能够快速，弄清电路的连接，准确的作出电路图，连接好实物图，为后续的，电路分析打下良好的基础，也为学习电学知识，激发起浓厚的学习电路知识的兴趣铺上路。
下面我们举一个常见的例子，来做一个说明。
如图一实物图所示，请画出正确的电路图，同学们常见的错误是将电路图画成图二或图三，也就是将开关s1画在干路或将灯L画在干路。
怎样才能避免这样的错误呢！怎样才能正确地分析出干路和支路的元件，避免将干路元件画在支路，将支路元件画在干路。
我觉得在教学过程中应该让学生掌握：第一，就是利用电流法，物理课本里面规定，电流总是从正极出发，通过其他元件回到负极，利用分析电流的流向和路径，帮助我们画出正确的电路图。
首先我们要弄清楚电路的连接方式是串联或是并联，如果是并联，干路和支路的元件分别有哪些？如图一，这是个并联电路，我们先用电流法分析一下，电流的路径：电流从正极出发，先到达A点，在A（分流点）点分成两条支路，一条，经过S1和L1，到B（汇合点）点，另一条从A点，进入S2，再经过L到B点，这两条支路在B点汇合以后回到负极。
由以上分析，可以知道干路只有电源一个元件，两个支路，每个支路分别有两个元件，分别是S1和L1一条支路、S2和L是另一条支路。
现在很清楚的知道了图二和图三的错误，图二是，将控制L的开关S2画在了干路上；图三是，将支路电灯L画在了干路上。
电流法在分析电路中可以有效的避免电流路径上元件的顺序颠倒的其他错误问题。
所以在平时的练习中要求学生们应该多利用电流法，分析并联电路中，电流的路径，并用箭头标出电流的方向，做到熟练掌握这个方法。
第二，弄清元件的结构，材料等。
没有弄清楚接线柱，和元件的工作部位的关系，也不能正确的判断元件在电路中，的具体位置，比如图四，是一个开关的结构图，从图中可以看出，开关的两个接线柱和开关的工作部位（图中的黑色部分）还有一段距离，他们之间是由导线连接的，将图四的开关和导线用电路符号表示，就是图五所示，可以看出来，开关的接线柱C和D和开关之间还有一段导线。
实物图与电路图一、根据要求用笔画线代替导线，将各题中的实物连接起来。
1、图1中灯泡L1和L2串联，开关控制两灯的通、断电。
2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断电。
3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。
图3L1 L2S1S2L1 L2图2L1 L2图1L 1 L 2S 1 图 8 4、图4、图5中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。
5、图6中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。
6、图7、图8、图9、图10、图11、图12、图13中两灯并联，S 是总开关，S 1只控制灯泡L 1，请将所缺的导线补上。
图 10 S 1 S L 1 L 2 S 1 S 1 S L 1 L 2 图 7 S 2S S 1 L 1 L 2 图 9 L 1L 2L 3 S 1S S 2图 6图 11L 2 S 1 S L 1SS 1 L 1L 2 图 12 L 1 L 2S 图 5S 2L 1 L 2S 1图 4S7、在图13中只接通开关S时，两灯都亮，同时接通S和S1时L1亮，L2不亮。
8、灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
9、图15中在A、B两房间都能控制灯泡的通、断电。
10、图16中两灯泡并联，开关S是总开关，电流表测通过L1和L2的总电流图13L1L2S1SL1SS2L2S1图14L1 L2S图15BA11、图17、图18中两灯泡并联，开关S 是总开关，电流表只测通过L 1的电流。
12、图19、图20中两灯泡并联，开关S 是总开关，电流表A 1只测通过L 1的电流，A 2只测通过L 2的电流。
13、图21、图22中两灯泡并联，开关S 是总开关，电流表只测通过L 1的电流。
L 1L 2S 图 18 图 19L 1 L 2SA 2A 1 L 1 L 2 S A 2 A 1 图 20L 1L 2SL 1 L 2 S图 21 图 22 L 1 L 2 S 图 1714、图23、图24中两灯泡串联，电压表V 1只测L 1两端的电压，图23中V 2只测L 2两端的电压；图24中V 2测L 1、L 2两端的总电压。
