+5Vstb输出异常检修思路

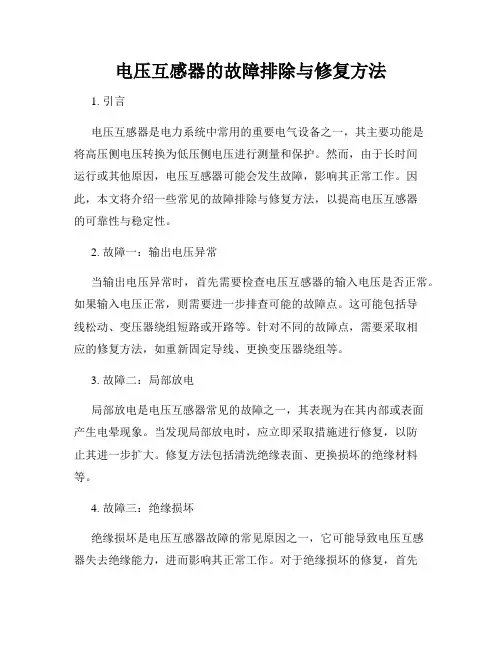

电压互感器的故障排除与修复方法1. 引言电压互感器是电力系统中常用的重要电气设备之一，其主要功能是将高压侧电压转换为低压侧电压进行测量和保护。

然而，由于长时间运行或其他原因，电压互感器可能会发生故障，影响其正常工作。

因此，本文将介绍一些常见的故障排除与修复方法，以提高电压互感器的可靠性与稳定性。

2. 故障一：输出电压异常当输出电压异常时，首先需要检查电压互感器的输入电压是否正常。

如果输入电压正常，则需要进一步排查可能的故障点。

这可能包括导线松动、变压器绕组短路或开路等。

针对不同的故障点，需要采取相应的修复方法，如重新固定导线、更换变压器绕组等。

3. 故障二：局部放电局部放电是电压互感器常见的故障之一，其表现为在其内部或表面产生电晕现象。

当发现局部放电时，应立即采取措施进行修复，以防止其进一步扩大。

修复方法包括清洗绝缘表面、更换损坏的绝缘材料等。

4. 故障三：绝缘损坏绝缘损坏是电压互感器故障的常见原因之一，它可能导致电压互感器失去绝缘能力，进而影响其正常工作。

对于绝缘损坏的修复，首先需要确定具体的绝缘故障点，可以通过绝缘阻抗测量等方法进行判断。

然后，采取适当的修复措施，如更换绝缘材料、修复绝缘层等。

5. 故障四：温升过高电压互感器在长时间运行过程中，可能由于环境温度过高或负载过大导致其温升过高。

对于这种故障，首先需要降低电压互感器所处环境的温度，例如增加通风设备等。

其次，检查负载情况，适当调整负载使其在额定范围内。

若以上措施无效，则需更换耐高温的绝缘材料以提高电压互感器的承载能力。

6. 故障五：压力异常电压互感器具有较高的压力耐受能力，然而在异常情况下，例如外界环境突然发生压力变化，电压互感器可能会出现压力异常的故障。

对于这种情况，需要检查电压互感器的外壳是否存在破损、泄漏等情况，并及时进行修复或更换。

7. 结论电压互感器作为电力系统中重要的测量设备，其正常运行对于电力系统的稳定性和安全性至关重要。

长虹液晶电视故障维修与判断(图)液晶电视电路由厂家自制信号板、自制电源板、屏逆变器、屏驱动板构成。

下图为构成示意图及组件信号控制关系。

·电源板：受主信号板MCU控制，向主板提供+5V-1、+12V（最新12、15机芯改为24V）、+24V三组电压。

·信号处理电路：处理各种视频信号成为LVDS信号，产生各控制信号，完成音频信号处理等。

·屏驱动板：由信号处理板控制提供工作电压，LVDS信号经处理后驱动LCD 屏显像。

·屏逆变器：由电源板通过信号处理板提供工作供电，信号板MCU 控制开关状态，输出交变电流驱动灯管发光。

整个机器的电路板由这四大部分构成，各组件只有简单的逻辑控制关系。

在组件级维修判断上，只需要将MCU 对电源组件、MCU 对逆变压器组件、MCU 对上屏电压的控制关系及相关组件故障判断条件搞清，就能够准确的判断出是那部分电路引起的故障。

1、MCU对电源板开机控制过程：·LP06机芯：PW113 / U16（54）脚高电平，通过插座J15（7）脚送至电源组件。

·LS08机芯：GM1501/U700（AD7）脚低电平，经QP2（NPN管）倒相，QP2 C极为高电平，经插座JP1（1）脚送入电源板控制电源输出正常工作电压。

·LS09 机芯：PIC16F72/U31（23）脚低电平，经Q18（NPN 管）倒相，Q18 C极为高电平，经插座JP19（1）脚送入电源板控制电源输出正常工作电压。

·LS10机芯：M502/U800（31）脚低电平，经Q200（NPN管）倒相，Q200 C极为高电平，经插座JP204（1）脚送入电源板控制电源输出正常工作电压。

·LS12机芯：MST9X88L/U9（120）脚低电平，经Q30（NPN管）倒相，Q30 C极为高电平，经插座J901（1）脚送入电源板控制电源输出正常工作电压。

电压互感器异常状况的处理及原因分析摘要：电压互感器是供电系统的重要组成部分，如果电压互感器出现异常现象，会影响电能表计量的准确性，电力企业的工作人员，要定期对电压互感器进行检查，在发现电压互感器三相指示数值出现了较大的偏差，一定要采取有效的措施进行处理。

电力企业的检修人员要重视电压互感器的维护工作，要做好试验与记录工作，在发现电压互感器出现异常状况后，要分析故障出现的原因，然后针对问题找到处理的措施。

关键词：电压互感器；异常；处理；原因；计量引言电压互感器是电能表的基本元件，如果电压互感器出现异常状况会影响电能表计量的准确性，还会影响电费的收缴数额，可能会对电力企业造成较大的经济损失。

电压互感器的异常状况包括指示异常、接线错误等，在发现异常现象后，一定要及时处理，还要提出解决的思路，了解故障出现的原因，要善于总结故障处理的经验，这样可以提高故障排除的效率，还可以避免电压互感器再次出现故障。

1、电压互感器严重异常的处理方法在电压互感器运行的过程中，就如果出现以下现象，就说明互感器出现了严重的异常现象，所采取的唯一处理方式就是停电处理。

1.1技术人员在对电压互感器的内部进行检查的过程中，听见互感器内部出现严重的放电声音或者是其他类型的比较异常的声响。

1.2电压互感器本身出现了温度过热的现象，如果互感器没有及时地得到检修和维护就很有可能出现爆炸或者是着火的现象。

这一问题如果存在，工作人员就应该立即断电处理。

1.3电压互感器出现了向外部喷油的现象，而且二次电压值出现了严重的异常现象。

如果温度逐渐升高或者是逐渐降低，没有达到一定的平衡程度，说明互感器的内部出现了严重的问题，需要得到及时地处理。

1.4电压表的指数不明确，在不断波动。

甚至是超过或者低于额定值很大部分。

出现这些现象则说明电压互感器出现了严重的问题。

2、电压互感器二次电压升降异常处理方法如果电压互感器的二次电压出现了升降异常的现象，检修人员需要首先考虑到一次电压的影响。

液晶电视电源故障快速判断和检修方法一、电源简易检修方法介绍1、外观检查：拿出电源后，首先观察电源外观，判断电源板印制板是否完好，电子线路保证不断裂，其次检查是否有元件炸毁和缺失的现象，如果有，请重新更换部件再检修；2、基本检测：用万用表测量保险丝（Fuse）、压敏电阻（VR）、热敏电阻（TH）以及整流桥和MOS管是否完好；3、如果上述都完好：给电源板通电（注意安全），用电压表测量交流输入220V是否正常，整流桥输出（或大电解的电压）是否达到380V（上下浮动不大也是正常的）,在这样的基础上检查5VSTB是否有输出；A、若正常：将电源板各输出电压对应接负载，可以检测24V、12V、16.5(18)V电压是否正常（如没有负载工装，可用镊子直接将5V和ON/OFF脚短接（注意安全），然后测量24V、12V、16.5(18)V电压是否正常输出；B、若不正常：要重新检测5VSTB输出电路，对振荡器芯片电路检查：检查芯片VCC（一般为8.5V~14V），启动脚（一般为4.3V）电压是否正常，排除振荡器电路的问题后确认5V输出是否正常，若正常，重复A项检查。

4、如果5VSTB电压正常，其它没有输出，先检测ON/OFF脚是否为高电平：A、如果ON/OFF脚为高电平：要检测24V/12V/16.5(18)V变压器的初级和次级部分，对重要元件检查是否短路损坏，如初级的MOS管，该类MOS管的D极与G、S极的阻抗在500和1300左右；B、如果ON/OFF脚为低电平：重新检测ON/OFF脚的电路是否完好。

二、电源常见故障分析方法故障板通电检查前，先排除是否有保险丝开路，半导体器件短路问题，以免造成二次损坏，搞不清楚开始的损坏原因。

1、不通电现象是没有5V输出，遥控灯不亮，检查电源连接线和待机电路：保险丝、5V肖特基、整流桥、MOS管等；2、不开机现象是有5V输出，遥控灯亮，但是本遥控不开机，12V、24V无输出，这种情况看一下肖特基引脚处有无输出，在判断是否有初级损坏问题，芯片的供电有没有，驱动输出是否有，可以摘除过压、欠压保护等保护电路查找原因。
