楼板厚缺陷处理措施

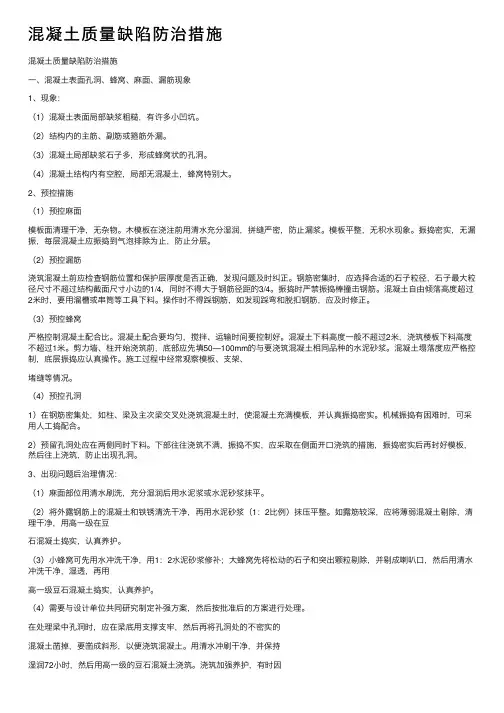

混凝⼟质量缺陷防治措施混凝⼟质量缺陷防治措施⼀、混凝⼟表⾯孔洞、蜂窝、⿇⾯、漏筋现象1、现象：（1）混凝⼟表⾯局部缺浆粗糙，有许多⼩凹坑。

（2）结构内的主筋、副筋或箍筋外漏。

（3）混凝⼟局部缺浆⽯⼦多，形成蜂窝状的孔洞。

（4）混凝⼟结构内有空腔，局部⽆混凝⼟，蜂窝特别⼤。

2、预控措施（1）预控⿇⾯模板⾯清理⼲净，⽆杂物。

⽊模板在浇注前⽤清⽔充分湿润，拼缝严密，防⽌漏浆。

模板平整，⽆积⽔现象。

振捣密实，⽆漏振，每层混凝⼟应振捣到⽓泡排除为⽌，防⽌分层。

（2）预控漏筋浇筑混凝⼟前应检查钢筋位置和保护层厚度是否正确，发现问题及时纠正。

钢筋密集时，应选择合适的⽯⼦粒径，⽯⼦最⼤粒径尺⼨不超过结构截⾯尺⼨⼩边的1/4，同时不得⼤于钢筋径距的3/4。

振捣时严禁振捣棒撞击钢筋。

混凝⼟⾃由倾落⾼度超过2⽶时，要⽤溜槽或串筒等⼯具下料。

操作时不得踩钢筋，如发现踩弯和脱扣钢筋，应及时修正。

（3）预控蜂窝严格控制混凝⼟配合⽐。

混凝⼟配合要均匀，搅拌、运输时间要控制好。

混凝⼟下料⾼度⼀般不超过2⽶，浇筑楼板下料⾼度不超过1⽶。

剪⼒墙、柱开始浇筑前，底部应先填50—100mm的与要浇筑混凝⼟相同品种的⽔泥砂浆。

混凝⼟塌落度应严格控制，底层振捣应认真操作。

施⼯过程中经常观察模板、⽀架、堵缝等情况。

（4）预控孔洞1）在钢筋密集处，如柱、梁及主次梁交叉处浇筑混凝⼟时，使混凝⼟充满模板，并认真振捣密实。

机械振捣有困难时，可采⽤⼈⼯捣配合。

2）预留孔洞处应在两侧同时下料。

下部往往浇筑不满，振捣不实，应采取在侧⾯开⼝浇筑的措施，振捣密实后再封好模板，然后往上浇筑，防⽌出现孔洞。

3、出现问题后治理情况：（1）⿇⾯部位⽤清⽔刷洗，充分湿润后⽤⽔泥浆或⽔泥砂浆抹平。

（2）将外露钢筋上的混凝⼟和铁锈清洗⼲净，再⽤⽔泥砂浆（1：2⽐例）抹压平整。

如露筋较深，应将薄弱混凝⼟剔除，清理⼲净，⽤⾼⼀级在⾖⽯混凝⼟捣实，认真养护。

（3）⼩蜂窝可先⽤⽔冲洗⼲净，⽤1：2⽔泥砂浆修补；⼤蜂窝先将松动的⽯⼦和突出颗粒剔除，并剔成喇叭⼝，然后⽤清⽔冲洗⼲净，湿透，再⽤⾼⼀级⾖⽯混凝⼟捣实，认真养护。

混凝土施工常见缺陷的处理方法掉角（1）混凝土掉角缺陷情况：掉角指梁、柱、墙、板和孔洞处直角边上的混凝土局部残损掉落。

（2）原因分析：产生掉角的原因重要有：①混凝土浇筑前模板未充分湿润，造成棱角处混凝土失水或水化不充分，强度降低，拆模时棱角受损。

②模板拆除过早，混凝土的强度未实现拆除模板的要求，致使混凝土构件显现掉角。

③模板拆除方法欠妥当，用力过大或料子搬运未对构件直角进行保护，造成直角部分局部脱落、劈裂受损。

（3）处理措施：当掉角较小时：①用钢丝刷将混凝土掉角表面的疏松水泥灰清理干净。

②用清水冲洗掉表面的粉尘，且充分湿润。

③经过充分湿润的混凝土表面无明显水迹时采用1：2的水泥砂浆抹平。

④抹平后的水泥砂浆要跟踪保养，防止水泥砂浆干缩脱落或起砂，并注意适时二次抹压。

当掉角较大时：①用小钢钎或钢丝刷将混凝土掉角的疏松水泥浆和突出石子清理干净。

②用清水冲洗掉表面的粉尘，且充分湿润。

③影响到构件钢筋的要调整好钢筋的位置并清理干净钢筋表面。

④支撑模板，模板表面要充分湿水。

⑤用比原混凝土强度高一个等级的细石混凝土补好。

⑥补好后的混凝土要跟踪保养。

（4）处理程序和处理情况验收：①由质检员组织混凝土工上进行检查，对存在掉角的构件依照掉角的大小程度进行标识和书面记录。

依据掉角情况由技术负责人确定处理措施。

②依据处理措施，由专业工长确定修补人员并依照处理方案进行现场交底。

③修补过程中每道工序必需经过质检员的验收，满足规范和处理方案的要求后方可进入下道工序。

需要模板支撑时要求模板必需由专业模板工作业。

④修补完成后先由质检员组织验收，并对不合格的修补及时进行返工整改。

质检员验收合格后再由项目部组织验收，满足规范和方案要求方报监理验收。

⑤修补部位或浇筑混凝土部位经监理验收合格后进行隐藏。

空洞（1）混凝土空洞缺陷情况：混凝土浇筑时有一些部位堵塞不通，构件中显现局部或全部没有混凝土，空洞的尺寸通常较大，以至于钢筋全部暴露。

（2）原因分析：①钢筋密集致使振动棒未插到位。

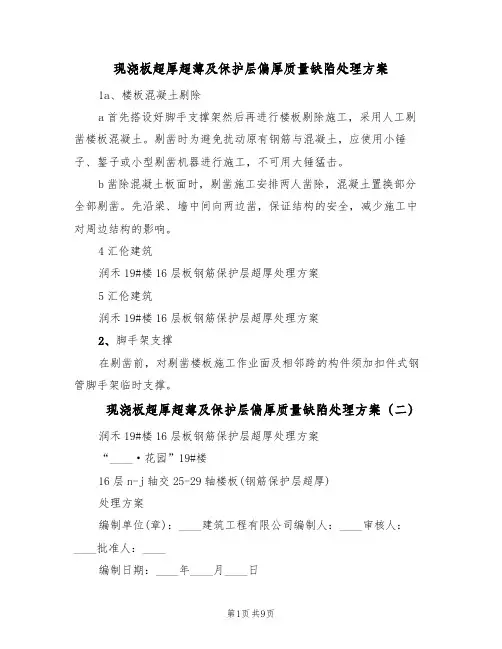

现浇板超厚超薄及保护层偏厚质量缺陷处理方案1a、楼板混凝土剔除a首先搭设好脚手支撑架然后再进行楼板剔除施工，采用人工剔凿楼板混凝土。

剔凿时为避免扰动原有钢筋与混凝土，应使用小锤子、錾子或小型剔凿机器进行施工，不可用大锤猛击。

b凿除混凝土板面时，剔凿施工安排两人凿除，混凝土置换部分全部剔凿。

先沿梁、墙中间向两边凿，保证结构的安全，减少施工中对周边结构的影响。

4汇伦建筑润禾19#楼16层板钢筋保护层超厚处理方案5汇伦建筑润禾19#楼16层板钢筋保护层超厚处理方案2、脚手架支撑在剔凿前，对剔凿楼板施工作业面及相邻跨的构件须加扣件式钢管脚手架临时支撑。

现浇板超厚超薄及保护层偏厚质量缺陷处理方案（二）润禾19#楼16层板钢筋保护层超厚处理方案“____·花园”19#楼16层n-j轴交25-29轴楼板(钢筋保护层超厚)处理方案编制单位(章)：____建筑工程有限公司编制人：____审核人：____批准人：____编制日期：____年____月____日1汇伦建筑润禾19#楼16层板钢筋保护层超厚处理方案楼板钢筋保护层超厚处理方案根据质检站工程质量整改通知书要求；“润禾花园19#楼16层n-j交25-29轴线楼板面保护层厚度超设计要求”，施工单位对检测结果进行了原因分析经过对保护层实体检测后发现，19#楼16层n-j交25-29轴线楼板面负弯短筋保护层厚度超过设计值，不符合设计规范要求。

楼板负弯短筋保护层超厚主要由以下原因。

(1)楼层砼浇捣过程中，施工作业人员将楼板面筋踩踏下去，没有将其拉正恢复。

(2)在楼板砼浇捣过程中，砼未按楼板厚度要求控制，使楼板超厚而导致面筋保护层偏大。

通过对保护层检测部位楼板厚度的钻孔测量，部分负弯矩筋的保护层偏厚和楼板砼厚度超过设计值。

施工单位编制(润禾花园19#楼16层n-j交25-29轴线楼板面局部保护层超厚)加固处理方案详方案图，具体做法如下：现浇板超厚超薄及保护层偏厚质量缺陷处理方案（三）质量缺陷防止及处理方案批准：审核：编制：谭泽皋重庆市巴岳建筑安装工程有限公司重庆市铜梁区东宏时代广场建筑工程项目部重庆市铜梁区东宏时代广场建筑工程现浇板质量缺陷防止及处理方案目录一、工程概况二、造成现浇板局部超厚、偏薄及保护层偏厚缺陷的原因三、现浇板超厚、超薄及保护层偏厚缺陷的防止措施四、现浇楼板局部超厚质量缺陷的处理五、现浇楼板局部超薄质量缺陷的处理六、板面负筋保护层偏大的处理方案七、各方会签意见1重庆市巴岳建筑安装工程有限公司编制重庆市铜梁区东宏时代广场建筑工程现浇板质量缺陷防止及处理方案重庆市巴岳建司·铜梁东宏时代广场建筑工程现浇板超厚、偏薄及保护层偏厚质量缺陷防止及处理方案一、工程概况由重庆市巴岳建筑安装工程有限公司承建的东宏时代广场建筑工程设计为框架剪力墙结构。

住宅小区工程质量缺陷处理方案一、引言住宅小区作为人们生活的重要场所，其工程质量直接关系到居民的生活质量和安全。

然而，在住宅小区的建设和使用过程中，不可避免地会出现一些质量缺陷。

为了保障居民的合法权益，提高住宅小区的整体质量水平，特制定本处理方案。

二、工程质量缺陷的常见类型及表现（一）房屋结构方面1、墙体裂缝表现为竖向、横向或斜向的裂缝，宽度和长度不一。

原因可能是地基不均匀沉降、温度变化、材料收缩等。

2、楼板裂缝楼板表面出现不规则裂缝，影响结构的整体性和安全性。

通常是由于施工不当、混凝土强度不足、荷载过大等因素导致。

（二）建筑装饰装修方面1、墙面抹灰空鼓、脱落墙面抹灰层与基层粘结不牢固，出现空鼓甚至脱落现象。

可能是基层处理不当、砂浆配合比不合理、施工操作不规范等原因造成。

2、门窗密封不严门窗与墙体之间存在缝隙，导致雨水渗漏、隔音效果差。

原因包括门窗安装不规范、密封条老化等。

（三）给排水及采暖方面1、管道渗漏给排水管道连接处、弯头处等部位出现漏水现象。

可能是管材质量不合格、施工焊接不严密、管道受到外力破坏等所致。

2、采暖系统不热室内温度达不到设计要求，采暖效果不佳。

原因有管道堵塞、系统平衡失调、散热器选型不当等。

（四）电气方面1、线路短路、断路电气线路出现故障，导致停电或电器设备无法正常使用。

可能是电线老化、施工时损伤线路、接线不牢固等引起。

2、插座、开关失灵插座无电、开关无法控制电器设备。

原因包括产品质量问题、安装错误等。

三、工程质量缺陷的处理原则（一）安全性原则处理质量缺陷时，首先要确保居民的生命财产安全，避免因处理不当而引发安全事故。

（二）耐久性原则处理方案应保证修复后的部位具有足够的耐久性，能够在正常使用条件下长期保持良好的性能。

（三）经济性原则在保证质量的前提下，选择经济合理的处理方案，尽量降低处理成本。

（四）可操作性原则处理方案应具有可操作性，便于施工人员实施，同时要考虑施工过程中的安全和环保要求。

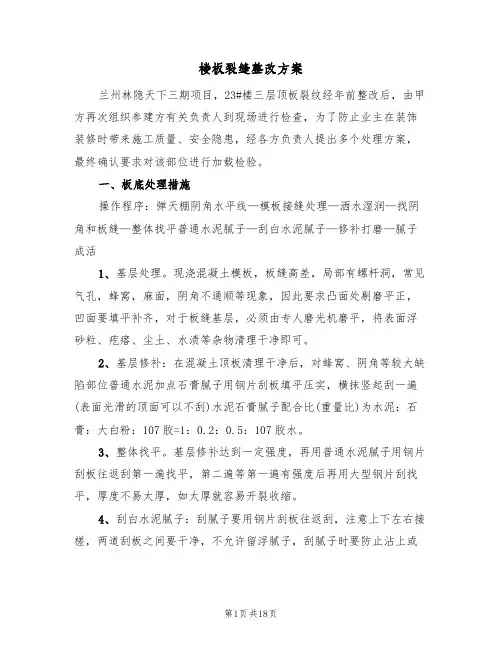

楼板裂缝整改方案兰州林隐天下三期项目，23#楼三层顶板裂纹经年前整改后，由甲方再次组织参建方有关负责人到现场进行检查，为了防止业主在装饰装修时带来施工质量、安全隐患，经各方负责人提出多个处理方案，最终确认要求对该部位进行加载检验。

一、板底处理措施操作程序：弹天棚阴角水平线—模板接缝处理—洒水湿润—找阴角和板缝—整体找平普通水泥腻子—刮白水泥腻子—修补打磨—腻子成活1、基层处理。

现浇混凝土模板，板缝高差，局部有螺杆洞，常见气孔，蜂窝，麻面，阴角不通顺等现象，因此要求凸面处剔磨平正，凹面要填平补齐，对于板缝基层，必须由专人磨光机磨平，将表面浮砂粒、疙瘩、尘土、水渍等杂物清理干净即可。

2、基层修补：在混凝土顶板清理干净后，对蜂窝、阴角等较大缺陷部位普通水泥加点石膏腻子用钢片刮板填平压实，横抹竖起刮一遍(表面光滑的顶面可以不刮)水泥石膏腻子配合比(重量比)为水泥：石膏：大白粉：107胶=1：0.2：0.5：107胶水。

3、整体找平。

基层修补达到一定强度，再用普通水泥腻子用钢片刮板往返刮第一遍找平，第二遍等第一遍有强度后再用大型钢片刮找平，厚度不易太厚，如太厚就容易开裂收缩。

4、刮白水泥腻子：刮腻子要用钢片刮板往返刮，注意上下左右接槎，两道刮板之间要干净，不允许留浮腻子，刮腻子时要防止沾上或混进砂粒等杂物。

白水泥腻子配合比(重量比)：白水泥：石膏粉：大白粉：107胶水=0.3：0.1：1：107胶水。

5、修补打磨。

头道腻子刮过之后，在先修补后的部位应进行复查，如有问题，在塌陷部位用腻子进行复补找平，待腻子干后，用砂纸磨光、磨平、扫净。

6、白水泥腻子成活。

刮白水泥腻子两遍进行，待头道腻子干燥后再刮第二遍，一般要求至少两遍成活，要求表面不但平整，线条清楚，还要求纹理质感均匀一致，否则易发生颜色深浅不一致现象，影响光感效果。

二、裂缝状态1、裂缝分布23#楼四层梁板结构在底模拆除后，发现在该层楼面板产生了大量细微的不规则裂缝，裂缝为不规则的散状裂缝，局部裂缝有贯穿现象。

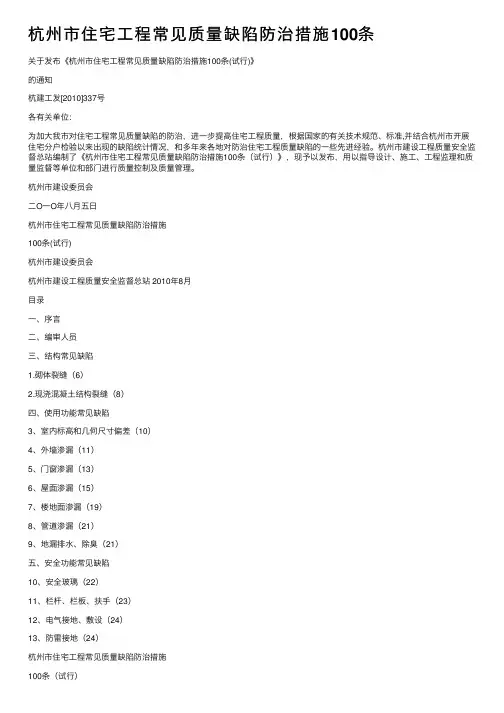

杭州市住宅⼯程常见质量缺陷防治措施100条关于发布《杭州市住宅⼯程常见质量缺陷防治措施100条(试⾏)》的通知杭建⼯发[2010]337号各有关单位：为加⼤我市对住宅⼯程常见质量缺陷的防治，进⼀步提⾼住宅⼯程质量，根据国家的有关技术规范、标准,并结合杭州市开展住宅分户检验以来出现的缺陷统计情况，和多年来各地对防治住宅⼯程质量缺陷的⼀些先进经验。

杭州市建设⼯程质量安全监督总站编制了《杭州市住宅⼯程常见质量缺陷防治措施100条（试⾏）》，现予以发布，⽤以指导设计、施⼯、⼯程监理和质量监督等单位和部门进⾏质量控制及质量管理。

杭州市建设委员会⼆O⼀O年⼋⽉五⽇杭州市住宅⼯程常见质量缺陷防治措施100条(试⾏)杭州市建设委员会杭州市建设⼯程质量安全监督总站 2010年8⽉⽬录⼀、序⾔⼆、编审⼈员三、结构常见缺陷1.砌体裂缝（6）2.现浇混凝⼟结构裂缝（8）四、使⽤功能常见缺陷3、室内标⾼和⼏何尺⼨偏差（10）4、外墙渗漏（11）5、门窗渗漏（13）6、屋⾯渗漏（15）7、楼地⾯渗漏（19）8、管道渗漏（21）9、地漏排⽔、除臭（21）五、安全功能常见缺陷10、安全玻璃（22）11、栏杆、栏板、扶⼿（23）12、电⽓接地、敷设（24）13、防雷接地（24）杭州市住宅⼯程常见质量缺陷防治措施序⾔建筑⼯程常见质量缺陷是指建筑⼯程中经常发⽣的、较为常见的质量问题。

例如：墙⾯开裂、渗漏；混凝⼟楼板裂缝；卫⽣间楼板、屋⾯渗漏；给、排⽔管道渗漏；阳台护栏⾼度不⾜；电器设备⽆防雷接地等。

这些质量缺陷，有的影响观感质量，有的影响了建筑物的使⽤功能，严重的将影响到房屋的使⽤寿命。

仔细分析这些缺陷产⽣的原因，总离不开影响⼯程质量的“⼈、机、料、法、环”这五⼤因素，这些缺陷⼤多数成型在施⼯实施阶段，因此在施⼯过程中加以预防、控制和治理就变成尤为重要。

2007年以来，杭州市出台了住宅分户检验制度，为住宅⼯程质量提升到了积极作⽤，推⾏住宅分户检验以来，从各年度分户检验缺陷的统计看，砌体、混凝⼟构件及粉刷裂缝；外墙、门窗、楼地⾯渗漏；管道渗漏和电器接地；栏杆扶⼿⾼度和安全玻璃应⽤占据着缺陷的主要项。

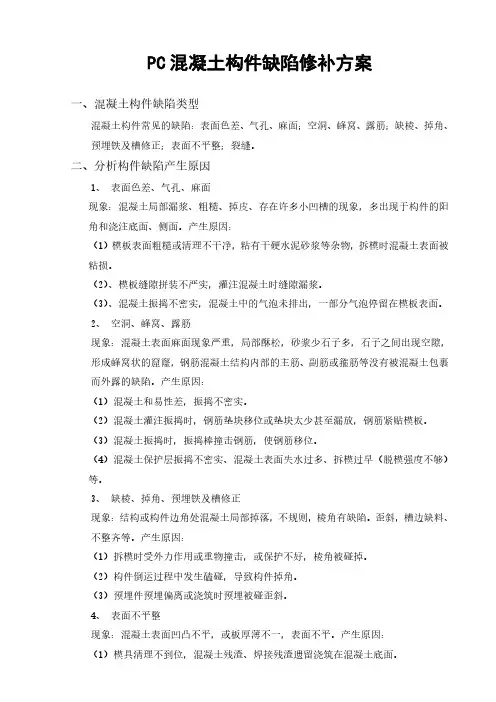

PC混凝土构件缺陷修补方案一、混凝土构件缺陷类型混凝土构件常见的缺陷：表面色差、气孔、麻面；空洞、蜂窝、露筋；缺棱、掉角、预埋铁及槽修正；表面不平整；裂缝。

二、分析构件缺陷产生原因1、表面色差、气孔、麻面现象：混凝土局部漏浆、粗糙、掉皮、存在许多小凹槽的现象，多出现于构件的阳角和浇注底面、侧面。

产生原因：（1）模板表面粗糙或清理不干净，粘有干硬水泥砂浆等杂物，拆模时混凝土表面被粘损。

（2）、模板缝隙拼装不严实，灌注混凝土时缝隙漏浆。

（3）、混凝土振捣不密实，混凝土中的气泡未排出，一部分气泡停留在模板表面。

2、空洞、蜂窝、露筋现象：混凝土表面麻面现象严重，局部酥松，砂浆少石子多，石子之间出现空隙，形成蜂窝状的窟窿，钢筋混凝土结构内部的主筋、副筋或箍筋等没有被混凝土包裹而外露的缺陷。

产生原因：（1）混凝土和易性差，振捣不密实。

（2）混凝土灌注振捣时，钢筋垫块移位或垫块太少甚至漏放，钢筋紧贴模板。

（3）混凝土振捣时，振捣棒撞击钢筋，使钢筋移位。

（4）混凝土保护层振捣不密实、混凝土表面失水过多、拆模过早（脱模强度不够）等。

3、缺棱、掉角、预埋铁及槽修正现象：结构或构件边角处混凝土局部掉落，不规则，棱角有缺陷。

歪斜，槽边缺料、不整齐等。

产生原因：（1）拆模时受外力作用或重物撞击，或保护不好，棱角被碰掉。

（2）构件倒运过程中发生磕碰，导致构件掉角。

（3）预埋件预埋偏离或浇筑时预埋被碰歪斜。

4、表面不平整现象：混凝土表面凹凸不平，或板厚薄不一，表面不平。

产生原因：（1）模具清理不到位，混凝土残渣、焊接残渣遗留浇筑在混凝土底面。

（2）布料不均匀。

3、模板接缝不严，板缝处漏浆。

5、裂缝，分类见下表，D类裂缝一般不做修补，直接做报废处理。

项目裂缝分类特性分类标准缝宽缝深h、缝长L钢筋混凝土A类裂缝龟裂或细微裂纹δ<0.2mm L≤300mmB类裂缝表层或浅层裂缝0.2mm≥δ<0.3mm300mm<L≤1000mm且h不超过结构厚度的1/4 C类裂缝深层裂缝0.3mm≤δ<0.5mm100cm<L≤200cm且h不超过结构厚度的1/4 D类裂缝贯穿性裂缝δ≥0.2mmL≥200cm或h大于结构厚度的2/3产生原因：（1）混凝土浇筑后，表面没有及时覆盖，表面游离水分蒸发过快，产生急剧的体积收缩，而此时混凝土早期强度低，不能抵抗这种变形应力而导致开裂。

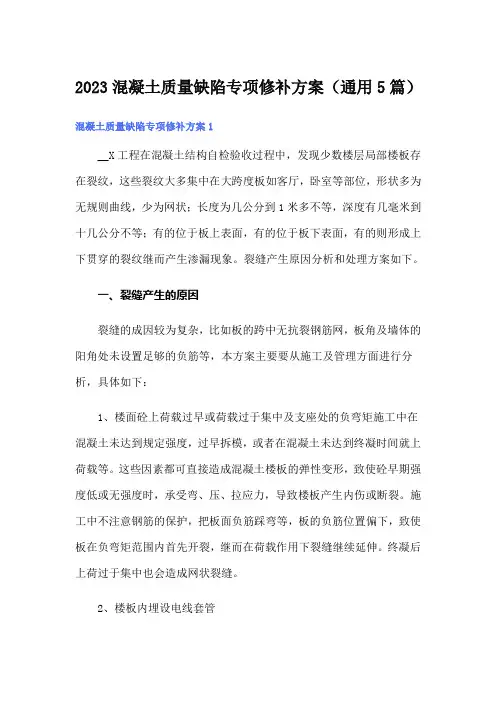

2023混凝土质量缺陷专项修补方案（通用5篇）混凝土质量缺陷专项修补方案1__X工程在混凝土结构自检验收过程中，发现少数楼层局部楼板存在裂纹，这些裂纹大多集中在大跨度板如客厅，卧室等部位，形状多为无规则曲线，少为网状；长度为几公分到1米多不等，深度有几毫米到十几公分不等；有的位于板上表面，有的位于板下表面，有的则形成上下贯穿的裂纹继而产生渗漏现象。

裂缝产生原因分析和处理方案如下。

一、裂缝产生的原因裂缝的成因较为复杂，比如板的跨中无抗裂钢筋网，板角及墙体的阳角处未设置足够的负筋等，本方案主要要从施工及管理方面进行分析，具体如下：1、楼面砼上荷载过早或荷载过于集中及支座处的负弯矩施工中在混凝土未达到规定强度，过早拆模，或者在混凝土未达到终凝时间就上荷载等。

这些因素都可直接造成混凝土楼板的弹性变形，致使砼早期强度低或无强度时，承受弯、压、拉应力，导致楼板产生内伤或断裂。

施工中不注意钢筋的保护，把板面负筋踩弯等，板的负筋位置偏下，致使板在负弯矩范围内首先开裂，继而在荷载作用下裂缝继续延伸。

终凝后上荷过于集中也会造成网状裂缝。

2、楼板内埋设电线套管板内PVC管使板内有效截面受到不同程度的削弱。

又因该管与混凝土的线胀系数不一致，粘结效果差，这时沿电线套管埋设方向就有可能因为应力集中而出现裂缝。

还有，水电管线多管重叠，致使板的有效厚度减少，沿管线方向会造成裂缝。

3、砼欠振或振捣不密实及支撑体系拆除后，砼在自身重力及（或）施工荷载作用下楼板在支座附近上部及跨中底部产生水平拉力，因欠振或振捣不密实砼内部压应力小于拉力而产生裂缝；另外混凝土初凝前不能有效振捣的搓毛造成裂缝是主要原因。

4、任意加大砼坍落度为了施工方便，任意加大板的砼坍落度，甚至在现场加水，造成浆料过多，混凝土离析；混凝土浇筑时表面为刮平方便随意浇水，部分浆料相对集中，表面收缩过大造成裂缝。

5、养护不当养护不当也是造成现浇混凝土板裂缝的主要原因。

过早养护会影响混凝土的胶结能力。

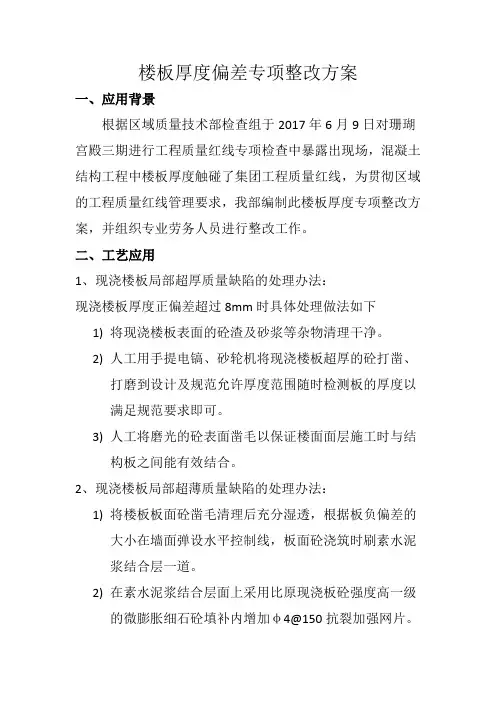

楼板厚度偏差专项整改方案一、应用背景根据区域质量技术部检查组于2017年6月9日对珊瑚宫殿三期进行工程质量红线专项检查中暴露出现场，混凝土结构工程中楼板厚度触碰了集团工程质量红线，为贯彻区域的工程质量红线管理要求，我部编制此楼板厚度专项整改方案，并组织专业劳务人员进行整改工作。

二、工艺应用1、现浇楼板局部超厚质量缺陷的处理办法：现浇楼板厚度正偏差超过8mm时具体处理做法如下1)将现浇楼板表面的砼渣及砂浆等杂物清理干净。

2)人工用手提电镐、砂轮机将现浇楼板超厚的砼打凿、打磨到设计及规范允许厚度范围随时检测板的厚度以满足规范要求即可。

3)人工将磨光的砼表面凿毛以保证楼面面层施工时与结构板之间能有效结合。

2、现浇楼板局部超薄质量缺陷的处理办法：1)将楼板板面砼凿毛清理后充分湿透，根据板负偏差的大小在墙面弹设水平控制线，板面砼浇筑时刷素水泥浆结合层一道。

2)在素水泥浆结合层面上采用比原现浇板砼强度高一级的微膨胀细石砼填补内增加φ4@150抗裂加强网片。

3)振捣密实→压实搓平→收毛面（不必压光）。

4)在完成细石混凝土修补后的第二天开始连续撒水养护7天确保新补混凝土能与原结构混凝土能有效结合和不产生开裂等。

三、施工人员以及测量工具配备管理人员：项目管理人员、监理、质量管理员工人：测量员2~3人、混凝土工、收面大工若干施工工具：电镐、角磨机、振捣棒、铝合金刮尺测量工具：激光水平仪、塔尺、水准仪、卷尺、线绳、铝合金刮尺。

四、过程控制要点1、清理基底应干净，不得有残留混凝吐渣子及砂浆，需处理的楼面全部打毛不得有遗漏；应清洗干净，不得有灰尘、积水。

2、禁止施工过程中对钢筋、楼板、砌筑、二次结构、抹灰等产生二次破坏、损伤。

3、养护要及时，尤其是头三天，应保持湿润不得脱水，防止开裂、渗漏等隐患。

4、在新补混凝土强度未到上人作业要求时，设立围挡做好成品保护工作；禁止上人作业、堆放材料。

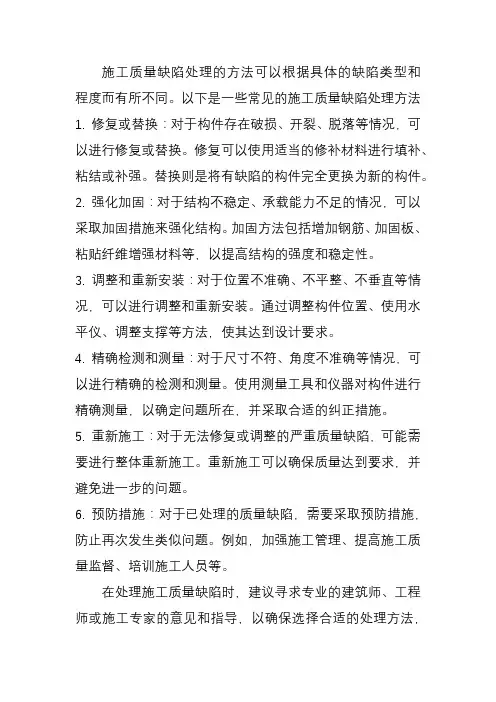

施工质量缺陷处理的方法可以根据具体的缺陷类型和程度而有所不同。

以下是一些常见的施工质量缺陷处理方法1. 修复或替换：对于构件存在破损、开裂、脱落等情况，可以进行修复或替换。

修复可以使用适当的修补材料进行填补、粘结或补强。

替换则是将有缺陷的构件完全更换为新的构件。

2. 强化加固：对于结构不稳定、承载能力不足的情况，可以采取加固措施来强化结构。

加固方法包括增加钢筋、加固板、粘贴纤维增强材料等，以提高结构的强度和稳定性。

3. 调整和重新安装：对于位置不准确、不平整、不垂直等情况，可以进行调整和重新安装。

通过调整构件位置、使用水平仪、调整支撑等方法，使其达到设计要求。

4. 精确检测和测量：对于尺寸不符、角度不准确等情况，可以进行精确的检测和测量。

使用测量工具和仪器对构件进行精确测量，以确定问题所在，并采取合适的纠正措施。

5. 重新施工：对于无法修复或调整的严重质量缺陷，可能需要进行整体重新施工。

重新施工可以确保质量达到要求，并避免进一步的问题。

6. 预防措施：对于已处理的质量缺陷，需要采取预防措施，防止再次发生类似问题。

例如，加强施工管理、提高施工质量监督、培训施工人员等。

在处理施工质量缺陷时，建议寻求专业的建筑师、工程师或施工专家的意见和指导，以确保选择合适的处理方法，
并按照正确的程序进行处理。

现场施工混凝土缺陷修补专项方案一、混凝土缺陷修复1、脚印修复使用专业混凝土打磨机将板面脚印周围突起混凝土打磨平整，使其略低于楼板标高，清理灰尘并湿润后采用1:2〜125聚合物砂浆抹平压实。

2、胀模圈出胀模区域后,对待修补涨模部位的混凝土进行凿除,做到小锤细凿,避免损伤结构钢筋。

要求凿成后的混凝土表面观感达到斩假石的效果，无松动石子及混凝土颗粒。

然后对凿除部位用毛刷刷干净，并用水冲洗，使其无松动石子及粉尘。

对修补处涂刷一层用相同的水泥做成水泥浆进行界面处理，以使混凝土面能结合良好,最后使用1:2聚合物砂浆找平抹光，加强养护。

3、降板区棱角不平直针对降板区棱角不平直的现象，项目部制定了专项预防措施，采用定向钢框模板代替普通木模板。

对之前采用木模板施工且出现棱角不平直的降板部位进行处理，首先对降板区域进行放线，找方正，根据降板四边实际偏差情况，按弹在楼板上的控制线进行剔凿，使四边平整顺直。

若降板区域出现较大缺棱掉角的现象，将定型钢框模板放入降板内，用1:2聚合物砂浆嵌补掉角部分，并在砂浆终凝前取出钢框模板，对棱角进行二次抹压。

4、麻面修复(1)面积较小且数量不多的麻面与蜂窝的混凝土表面，可用1:2〜1:2.5聚合物砂浆抹平，在抹砂浆之前，必须用钢丝刷或加压水洗刷基层。

(2)较大面积或较严重的麻面蜂窝，应按其全部深度凿去薄弱的混凝土层和个别突出的骨料颗料，然后用钢丝刷或加压水洗刷表面，再用比原混凝土强度等级提高一级的细石混凝土填塞，并仔细捣实。

5、露筋修复拆模后发现部位较浅的露筋缺陷，须尽快进行修补。

先用钢丝刷洗刷基层，充分湿润后用1:2〜1:2.5聚合物砂浆抹灰，抹灰厚度在1.5〜2.5Cm之间，并注意结构表面的平整度。

如果是严重峰窝、孔洞等原因形成的露筋，按其修补措施进行。

6、蜂窝修复（1）面积较小且数量不多的麻面与蜂窝的混凝土表面，可用1:2〜1:2.5聚合物砂浆抹平，在抹砂浆之前，必须用钢丝刷或加压水洗刷基层。

现浇板超厚超薄及保护层偏厚质量缺陷处理方案
现浇板是建筑工程中常见的一种结构形式，其直接浇筑在现场，可以灵活地适应各种结构设计和建筑形式的需要。

然而，现浇板的
施工比较复杂，容易出现各种质量缺陷。

本文主要针对现浇板超厚
超薄及保护层偏厚质量缺陷，提出相应的处理方案，以保证建筑工
程的质量和安全。

一、超厚现浇板缺陷处理方案
超厚现浇板一般指厚度超过设计要求的现浇板。

超厚现浇板的
存在会使得楼板荷载下传不平衡，导致楼板的变形和损坏，还会影
响工程的整体美观性。

因此，必须采取措施加以处理。

1.重新测量并切割
对于新浇筑的超厚现浇板，可以重新使用测量仪器进行测量，
确定厚度，然后采用切割机器进行切割，使其符合设计要求的要求。

2.增加荷载
对于已经完工的超厚现浇板，可考虑增加荷载进行加固。

具体
措施包括在超厚部位增加楼板内支撑，以增加承载力，或者进行大
面积钢筋加固，以增强超厚部位的承载能力。

3.重新施工
如果重新测量和切割无法达到实际要求，那么就需要采取重新
施工的措施。

在此之前需要详细地查找原因，排除施工技术和资料。

XDG-2013-51号地块开发项目（瑞景望府）一期一标段现缺浇陷板防超止厚及超处薄理质方量案编制：审核：审批：江苏省苏中建设集团股份有限公司二零一五年五月二十五日目录一、工程概况 (1)二、造成原因 (1)三、防止措施 (3)四、楼板局部超厚处理 (4)五、楼板局部超薄处理 (4)现浇板超厚、超薄质量缺陷防止及处理方案XDG-2013-51号地块开发项目一期一标段工程在主体结构完工以后，经第三方检测机构对每栋楼的现浇楼板厚度进行实体抽样检测，从检查的结果反映出部分楼栋现浇楼板存在超厚、超薄现象。

对此，为确保工程质量、避免楼板产生开裂等质量问题，以及弥补因此所产生的相关质量缺陷，施工方根据相关检测结果对存在质量缺陷的部位，编制了防治及处理措施，具体如下：一、工程概况XDG-2013-51号地块开发项目一期一标段工程由32栋低层住宅（3-6#、10-13#、17-20#、24-27#、31-34#、38-41#、45-48#、52-55#楼）及1栋商业组成，其中住宅区为地下1层、地上3层框架结构，商业为2层框架剪力墙结构，工程位于无锡市锡山区锡东新城商务区锦安南路东、文瑞路北；设计使用年限为50年，耐火等级为地上二级，抗震设防烈度为6度，抗震等级为四级；建筑主体结构的安全等级为二级。

工程由无锡景瑞置业有限公司开发，江苏筑森建筑设计有限公司设计，北京方圆工程监理有限公司监理监理,江苏省苏中建设集团股份有限公司承建。

工程主体结构部分均为C30商品混凝土。

二、造成原因根据《混凝土结构工程施工质量验收规范》(GB50204 - “梁、板底模标高最大偏差±5mm,表面平整度最大偏差3mm”，和混凝土“现浇结构截面尺寸+8，-5mm”。

但是在实际施工时，由于各种原因造成现浇结构楼板局部超厚、超薄及保护层偏厚等质量缺陷，具体分析为：1、梁、板底模在安装时标高偏差超过±5mm，在模板检查时，对模板偏差的范围值过大（一般为±10mm）以上要求整改，对模板最大偏差±10mm 之内未整改。

浅谈ALC板施工控制要点及常见缺陷的处理摘要：随着我国建筑业持续快速发展，各类墙体材料也不断更新换代。

ALC墙板具有较轻的质量、较低的设计荷载、质地疏松及多孔等特点，是一种优良的隔热、隔音材料。

由于ALC墙板施工技术简单、对工期要求短、且生产标准化，被广泛应用于高层框架结构建筑和工厂的内外壁。

尤其绿色建筑工程中使用的ALC板，在工程中的应用，有效地提升了建筑工程施工的速度，同时也提升了绿色建筑的节能要求。

为此，本文在此简要阐述ALC墙板的概念，讨论ALC板施工控制要点及常见缺陷的处理措施，以供大家分享。

关键词：ALC板；控制要点；缺陷；处理引言近些年ALC板材因其优越的性能，以及绿色环保的特点，受到建筑业广泛的重视。

但由于吸水性强、块体大、抗拉及抗剪强度低、风干快、体积收缩明显等自身特点，以及施工和使用管理等不合理因素的影响，ALC墙板易出现各种裂缝，影响了建筑的美观与墙体的整体性能，还会进一步影响建筑物的使用寿命。

提高ALC墙板的施工质量，研究裂缝出现的原因并提出解决措施，有利于满足使用功能的要求。

同时，提高ALC墙板施工质量，有利于新型建筑材料的推广应用和墙体改革事业的发展，有利于发展地方经济，具有重要的理论价值和应用前景。

1ALC墙板简介ALC可以用于钢结构、混凝土结构，主要是房屋的楼板、隔墙板及非承重的外墙板等。

还可以作为装饰板，和轻型隔热材料一起使用。

ALC具有高强轻质、保温隔热、阻燃耐火、降低噪音、安装简单等诸多优点，其重量只有普通混凝土的四分之一，但强度很高。

ALC墙板内部结构为均匀、不相互连接的微小气孔，具有良好的绝热性能，比普通混凝土材料高出10倍；ALC墙板采用非易燃硅酸盐材料，具有良好的耐热性和良好的容积热稳定性，即使遇上高温或明火也不会产生任何有害气体，而用作内墙板，ALC墙板厚度仅为100mm，其耐火极限达3.23h，若为150mm，其耐火极限可达4h以上。

因ALC墙板独特的内部构造，既具有吸音功能，又能营造出高空气密度的空间。

混凝土工程常见缺陷及修补措施！一混凝土裂缝1 形成的原因产生裂缝的一般机理一般认为是由于混凝土材料（包括水泥石和粗细骨料）变形受约束所引起的内应力大于材料抗拉强度的缘故。

一般可用“粘结-滑动”的机理加以解释。

混凝土可见裂缝的发生和开展，是钢筋和混凝土间不能再保持变形协调而出现相对滑动的结果。

裂缝宽度本质上是裂缝之间受拉混凝土拉伸变形和受拉钢筋拉伸变形之差。

2 混凝土裂缝的修补方法①由于混凝土搅拌运输时间过长，浇筑速度过快，振捣不实、施工缝做法不当、模板走动等原因形成裂缝，可以采用一般混凝土裂缝补强措施或者充填混凝土材料、钢锚栓加固、甚至粘钢板加固、预应力加固等办法补救。

②对于气候干燥、初期养护不好，混凝土早期受冻，大气温度湿度变化产生的裂缝，应用裂缝表面处理法，充填混凝土材料，或注入环氧树脂法等措施，受冻严重的构件，有的要拆除，有的需要加固后方可使用。

③对于地基过大不均匀沉降产生过宽的裂构件产生过宽的裂缝，应采取缝，由于承受荷载使加固办法，如灌浆法、面层法、加设钢筋混凝土外套法、外包型钢法、粘贴钢板法、预加应力法、改变传力途径法、增设构件法等。

二混凝土麻面1 形成的原因及特征是由于混凝土表面缺浆、起砂、掉皮的缺陷，表现为构件外表呈现质地酥松的凹点，其面积不大（小于或等于0.5m2）、深度不深（小于或等于5mm）、且无钢筋裸露现象。

这种缺陷一般是由于模板湿润不够、支架不严、捣固时发生漏浆或振捣不足，气泡排出以后及捣固后没有很好养护而产生2 麻面的防治措施模板表面应清理干净，不得粘有干硬水泥砂浆等杂物，浇灌混凝土前，模板应浇水充分湿润，模板缝隙，应用油毡纸、腻子等堵严，模扳隔离剂应选用长效的，涂刷均匀，不得漏刷；混凝土应分层均匀振捣密实，至排除气泡为止；表面作粉刷的，可不处理，表面无粉刷的，应在麻面部位浇水充分湿润后，用原混凝土配合比去石子砂浆，将麻面抹平压光。

处理缺损厚度在5mm以下的情况可以，可以使用工程师A2耐久性薄层修补料进行面层修复。
