直流电机常见故障及排除方法(标准版)

电力电子技术中的直流电机调速器故障排除直流电机调速器是电力电子技术中常见的设备，用于控制直流电机的转速和转矩。

然而，由于各种原因，调速器可能会出现故障，导致直流电机无法正常运行。

因此，及时排除调速器故障对于维持设备的正常运行至关重要。

本文将介绍一些常见的直流电机调速器故障以及它们的排除方法，帮助读者更好地了解和解决这些问题。

一、电路短路故障排除1. 找出导致短路的元件：首先，需要检查调速器电路中是否存在导致短路的元件，如损坏的电容器、绝缘破损的导线等。

2. 更换故障元件：一旦确定了故障元件的位置，应及时将其更换为新的元件，并确保其与原始元件相匹配。

3. 检查接线连接：检查电路中的接线连接是否牢固，避免因松动或脱落导致电路短路。

二、过载故障排除1. 增加散热措施：一些过载故障可能是由于长时间高负荷工作导致的。

因此，在排查过载故障时，可以考虑增加散热器、风扇等散热措施来有效降低设备温度。

2. 降低负载：过载故障也可能是由于负载过大引起的，此时可以考虑减少负载或增加设备容量。

三、转速不稳故障排除1. 检查电源电压：不稳定的电源电压可能导致调速器无法正常工作。

应检查电源电压是否稳定，并及时解决电源问题。

2. 检查反馈信号：转速不稳还可能是由于反馈信号不准确引起的。

应检查相关传感器的工作状态，并根据需要进行校准或更换。

3. 调节参数：调速器通常具有一些可调参数，如加速时间、减速时间等。

可以尝试调整这些参数来改善转速的稳定性。

四、电机运行不正常故障排除1. 检查电机绝缘：电机绝缘破损可能导致电机运行不正常。

应检查电机绝缘状态，并及时补修或更换损坏的绝缘部分。

2. 检查电机轴承：电机轴承磨损也可能导致电机运行不正常，应定期检查和维护电机轴承的工作状态。

3. 检查电机通风系统：电机通风不良也会导致电机运行不正常。

应检查电机通风系统，确保它能够正常运行，保持电机散热。

综上所述，直流电机调速器故障的排除需要根据具体情况采取相应的方法。

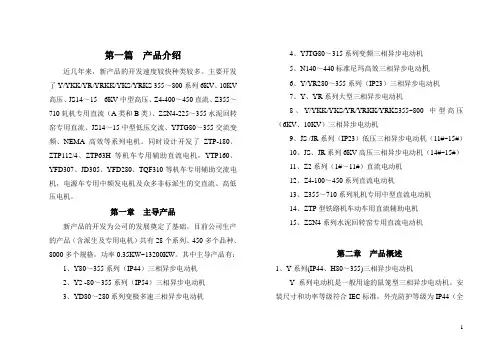

第一篇产品介绍近几年来，新产品的开发速度较快种类较多。

主要开发了Y/YKK/YR/YRKK/YKS/YRKS 355～800系列6KV、10KV 高压、JS14～15 6KV中型高压、Z4-400～450直流、Z355～710轧机专用直流（A类和B类）、ZSN4-225～355水泥回转窑专用直流、JS14～15中型低压交流、YJTG80～355交流变频、NEMA高效等系列电机。

同时设计开发了ZTP-180、ZTP112/4、ZTP63H等机车专用辅助直流电机，YTP160、YFD307、JD305、YFD280、TQF310等机车专用辅助交流电机，电源车专用中频发电机及众多非标派生的交直流、高低压电机。

第一章主导产品新产品的开发为公司的发展奠定了基础。

目前公司生产的产品（含派生及专用电机）共有28个系列、450多个品种、8000多个规格，功率0.35KW~13200KW。

其中主导产品有：1、Y80～355系列（IP44）三相异步电动机2、Y2 -80～355系列（IP54）三相异步电动机3、YD80～280系列变极多速三相异步电动机4、YJTG80～315系列变频三相异步电动机5、N140～440标准尼玛高效三相异步电动机6、Y/YR280～355系列（IP23）三相异步电动机7、Y、YR系列大型三相异步电动机8、Y/YKK/YKS/YR/YRKK/YRKS355~800中型高压（6KV、10KV）三相异步电动机9、JS /JR系列（IP23）低压三相异步电动机（11#~15#）10、JS、JR系列6KV高压三相异步电动机（14#~15#）11、Z2系列（1#～11#）直流电动机12、Z4-100～450系列直流电动机13、Z355～710系列轧机专用中型直流电动机14、ZTP型铁路机车动车用直流辅助电机15、ZSN4系列水泥回转窑专用直流电动机第二章产品概述1、Y系列(IP44、H80～355)三相异步电动机Y系列电动机是一般用途的鼠笼型三相异步电动机。

直流电机常见故障及排除方法直流电机是一种常见的电动机，广泛应用于工业和家庭设备中。

然而，由于长时间的使用和其他原因，直流电机常常会出现故障。

本文将介绍一些常见的直流电机故障，并提供相应的排除方法。

1. 电机无法启动或运转缓慢如果直流电机无法启动或运转缓慢，可能是以下几个原因导致的：- 电源供电故障：检查电源连接是否正常，并确认供电电压是否符合电机要求。

- 电机过热：可能是由于传动部件摩擦过大、轴承润滑不良等原因导致。

检查并清理传动部件，重新润滑轴承，确保电机正常运转。

- 电机绕组故障：检查电机绕组是否断路或短路，修复或更换有问题的绕组。

- 电刷磨损：电刷磨损会导致电机性能下降。

检查电刷是否需要更换，如果需要更换，及时更换电刷。

2. 电机运行时有噪音当直流电机运行时发出异常的噪音，可能是以下原因：- 轴承损坏：如果直流电机产生异常噪音，很可能是轴承损坏。

检查轴承并更换有问题的轴承。

- 传动部件松动：检查传动部件是否紧固，如果松动，及时拧紧。

- 齿轮损坏：如果电机具有齿轮传动部件，检查齿轮是否损坏，如损坏，及时更换。

- 不正确的安装：检查电机是否正确安装在基座上，是否与其他部件对中。

如果不正确安装，重新安装电机。

3. 电机过热电机过热可能是以下原因导致的：- 负载过重：检查负载是否过重，如果过重，减少负载。

在设计阶段，应确保电机的额定负载不会超过其承受能力。

- 环境温度过高：检查环境温度是否过高，如果过高，考虑在电机周围提供较好的通风条件或使用降温设备。

- 绕组故障：检查电机绕组是否有断路或短路，修复或更换有问题的绕组。

- 电机冷却系统故障：检查电机冷却系统是否正常工作，例如，冷却风扇是否正常运转、冷却水是否流通等。

修复或更换冷却系统。

4. 电机运行不稳定如果电机运行不稳定，可能是以下原因：- 电源波动：检查电源是否稳定，如果电源波动较大，考虑使用稳压设备。

- 电刷接触不良：检查电刷是否有松动、磨损或接触不良的问题，修复或更换电刷。

直流电机常见故障及排除方法直流电机是一种常见的电动机类型，广泛应用于工业生产和家庭设备中。

然而，由于长时间使用或其他原因，直流电机可能会出现故障。

本文将讨论一些常见的直流电机故障，并提供一些排除方法。

1. 电机无法启动：- 检查电源是否正常供电，并确保电源开关处于打开状态。

- 检查电机是否接地，确保接地良好。

- 检查电机绕组是否有开路或短路现象，并修复或更换损坏的部分。

- 检查电机的启动装置（如起动器、接触器等）是否正常工作，并进行必要的维修或更换。

2. 电机启动困难：- 检查电机是否存在负载过重的情况，如果是，减轻负载或更换适当的电机。

- 检查电机接线是否正确，确保接线良好。

- 检查电机起动回路和起动装置是否正常，修复或更换损坏的部分。

- 检查电源电压是否低于电机额定电压，如果是，调整电源电压。

3. 电机运行不稳定：- 检查电机是否存在不平衡负载，如调整负载平衡或更换适当的电机。

- 检查电机轴承是否磨损，如有必要，进行轴承更换。

- 检查电机是否存在磁力不足或磁场变形等问题，如果有，进行必要的修复或更换。

4. 电机发热过高：- 检查电机负载是否过重，如减轻负载或更换适当的电机。

- 检查电机通风是否良好，清除堵塞物或添加外部风扇等。

- 检查电机是否存在绕组过载或绕组短路等问题，如果有，修复或更换损坏的部分。

5. 电机噪音过大：- 检查电机轴承是否磨损，如有必要，进行轴承更换。

- 检查电机定子和转子是否有碰撞或接触，进行必要的修复或调整。

- 检查电机的传动装置（如齿轮、皮带等）是否松动或磨损，如有必要，修复或更换。

6. 电机无反应或停止运行：- 检查电源是否中断，如检查断路器、保险丝等。

- 检查电机起动装置（如起动器、接触器等）是否正常，修复或更换损坏的部分。

- 检查电机绕组是否有开路、短路等问题，如有，修复或更换损坏的部分。

对于上述故障，要根据具体情况进行判断和排除。

在修复或更换电机部件时，应注意安全操作，断开电源并遵循操作手册和安装说明。

直流电机常见维修⽅法和技巧有哪些 直流电机是指能将直流电能转换成机械能(直流电动机)或将机械能转换成直流电能(直流发电机)的旋转电机。

如果直流电机出现故障了应该怎么去维修呢?以下是店铺为你整理的直流电机常见维修⽅法，希望能帮到你。

直流电机常见维修⽅法 1. 电机拆检： 客户待修电机进⼚后，必须组织技术、质量和车间有关⼈员进⾏修理内容的鉴定。

1.1 在鉴定前必须进⾏下列试验，以确定故障的性质： 1.1.1 绝缘电阻测定：主极、电枢、补偿、换向对地及主极和换向极间。

1.1.2 直流电阻测定：主极、电枢、补偿、换向极。

1.1.3 作为电动机的空载试验。

如1.1.1和1.1.2⼆项实验不合格，则不再进⾏1.1.3试验。

1.2 拆开试验： 试验后和不能试验的电机都必须拆开进⾏内部检查。

检查包括：轴承是否松动;定⼦极间的连接接触，碳刷、刷架及换向器是否烧⽑或短接;与转⼦竖板的焊接是否良好。

1.3 填写“拆检分析单”。

1.4 根据拆检结果确定修理⽅案和⼯艺。

2.保养复试： 2.1 凡定转⼦线圈完好，整流⼦⽆严重灼伤、跳排、短路、偏⼼不圆者，可作常规保养处理。

2.2 保养复试内容： 2.2.1 定⼦线圈冲洗，清除污秽物。

2.2.2 定⼦极间连接线如接触不良或有破损及裂开者，须重新更换或 搪锡。

2.2.3 转⼦冲洗、清理。

2.2.4 转⼦出线和换向器竖板的焊接、补焊。

2.2.5 整流⼦清理、车外圆、拉槽、倒⾓。

2.2.6 碳刷架的清理。

刷握的修理、调整。

2.2.7 碳刷的更换。

2.2.8 轴承的更换。

2.2.9 定转⼦线圈的烘⼲、浸漆(根据需要)。

2.2.10 定转⼦线圈的重新喷漆8037。

2.2.11 换轴⽡或轴⽡的修理。

3.电机的⼤修： 3.1 凡电机有下列情况者都需进⾏⼤修： 3.1.1 定⼦磁极线圈局部或全部烧坏须更换者。

3.1.2 电枢绕组烧坏须重新更换者。

2024年直流电机常见故障及排除方法1、前言直流电机的故障多种多样，产生的原因较为复杂，并且相互影响，电机运行中由于制造、安装、使用、维护不当，都可引起故障。

2、直流发电机常风故障及排除方法2.1并励直流发电机建立电压的条件（1）条件：A、主磁极必须有剩磁；B、并励绕组并联到电机绕组上时，接线极性必须正确；C、励磁回路中总电阻值必须小于临界电阻。

（2）排除并励直流电机不能建立稳定电压的故障方法A、新安装的原因是电机控制柜内接线松脱或电机碳刷接触不良所致。

认真检查，调整碳刷压力即可。

对于长期使用后的由于主磁极剩磁消失或严重减少，可先将并励绕组与电柜绕组联接线断开，用直流电源加于并励绕组使其磁化，如发电机仍不能发电，可改变极性重新磁化。

B、在发电机旋转方向正确的情况下，有时由于电机外部或内部并激绕组与电柜绕组联接不正确导致励磁磁通与主磁极的剩磁磁通极性相反，使剩磁进一步减小不能自励，这时只要调换一下励磁绕组接线的极性就可以了。

C、为调整输出电压，励磁回路通常串联附加电阻，有时电阻断线、接头松脱使励磁回路总电阻大于发电机临界电阻，不能建立电压可将电阻值调小或短接一下，待发电机建立电压后，再调节电阻，使电压达到额定值。

2.2空载电压正常，加载后显著下降（1）串励绕组的极性接反，检查接线可将串励绕组的2个接头互换位置试验，观察电压，若回升..（2）换向极绕组接反。

此情况会使换向严重恶化，可看到电刷下火花随负载增加而更加明显，发现这种情况，先检查换向极性是否正确，可将换向极绕组的接头互换位置，进行试验以观察效果。

（3）电刷偏离中性线过多，严重时不发电空载下电刷有火花，应首先校准电刷中心线位置，然后再分析是否存在其他方面的故障。

煤矿大型设备状态维修的探索与实践1、问题的提出随着各项改革的不断深入，xx煤矿提出了内部市场化的运行机制，对大型设备材料损耗，能源消耗和维修费用等全部实行内部核算。

由于以前维修一直采用以时间为基础的传统计划维修模式，主要考虑时间、安全和技术，对维修的材料、电力、油脂消耗等经济性指标考虑较少，存在着无效维修甚至有害维修，导致维修费用居高不下。

直流电机常见故障及排除方法范本直流电机是一种常见的电动机类型，在使用过程中可能会出现一些故障。

下面是一些常见的直流电机故障及排除方法的范本：1. 电机发热可能原因：a. 电机过载：电机超载工作会导致电机发热。

b. 电源电压过高或过低：电源电压过高或过低会导致电机负载过大或过小，进而导致电机发热。

c. 电机绕组短路：电机绕组短路会导致绕组发热。

排除方法：a. 检查电机负载是否超过额定电流，如超过则需要减小负载。

b. 检查电源电压，若电压不稳定则需要调整或更换电源。

c. 检查电机绕组是否有短路现象，如有则需要修复电机绕组。

2. 电机噪音过大可能原因：a. 轴承损坏：电机轴承损坏会导致电机噪音过大。

b. 不平衡转子：电机转子不平衡会引起震动和噪音。

排除方法：a. 检查电机轴承是否损坏，如损坏则需要更换新的轴承。

b. 检查电机转子是否平衡，如不平衡则需要重新平衡或更换转子。

3. 电机无法启动可能原因：a. 电源故障：电源电压不稳定或电源线路断开会导致电机无法启动。

b. 电机绕组损坏：电机绕组断路或绕组短路会导致电机无法启动。

c. 轴承阻力过大：电机轴承损坏或润滑不良会导致轴承阻力增大，进而导致电机启动困难。

排除方法：a. 检查电源电压是否稳定，如不稳定则需要调整或更换电源。

b. 检查电机绕组是否正常，如有损坏则需要修复或更换绕组。

c. 检查轴承状态和润滑是否良好，如有问题则需要更换轴承或做好润滑保养。

4. 电机振动过大可能原因：a. 不平衡转子：电机转子不平衡会引起振动。

b. 电机支架松动：电机支架固定不牢会导致振动。

c. 电机底座不平整：电机底座不平整会导致电机振动。

排除方法：a. 检查电机转子是否平衡，如不平衡则需要重新平衡或更换转子。

b. 检查电机支架是否牢固，如松动则需要重新固定电机支架。

c. 检查电机底座是否平整，如不平整则需要调整底座。

5. 电机运行不稳定可能原因：a. 电源电压不稳定：电源电压波动会导致电机运行不稳定。

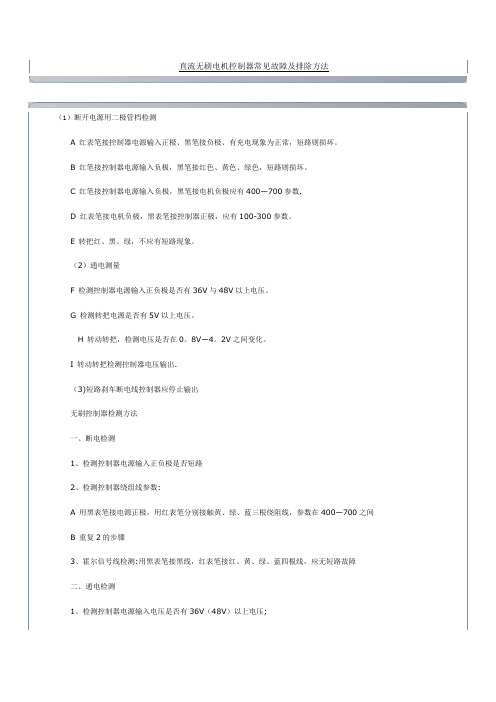

直流无刷电机控制器常见故障及排除方法（1）断开电源用二极管档检测A 红表笔接控制器电源输入正极、黑笔接负极、有充电现象为正常，短路则损坏。

B 红笔接控制器电源输入负极，黑笔接红色、黄色、绿色，短路则损坏。

C 红笔接控制器电源输入负极，黑笔接电机负极应有400-700参数。

D 红表笔接电机负极，黑表笔接控制器正极，应有100-300参数。

E 转把红、黑、绿，不应有短路现象。

（2）通电测量F 检测控制器电源输入正负极是否有36V与48V以上电压。

G 检测转把电源是否有5V以上电压。

H 转动转把，检测电压是否在0.8V-4.2V之间变化。

I 转动转把检测控制器电压输出。

（3）短路刹车断电线控制器应停止输出无刷控制器检测方法一、断电检测1、检测控制器电源输入正负极是否短路2、检测控制器绕组线参数：A 用黑表笔接电源正极，用红表笔分别接触黄、绿、蓝三根绕阻线，参数在400-700之间B 重复2的步骤3、霍尔信号线检测：用黑表笔接黑线，红表笔接红、黄、绿、蓝四根线，应无短路故障二、通电检测1、检测控制器电源输入电压是否有36V（48V）以上电压；2、检测霍尔信号线是否有5-7V电压；3、检测转把电源是否有5V以上电源；4、转动转把，检测信号线上是否在0.8-4.2V之间变化。

其它3故障则可配合上面状态推断维修：1：电机不转：a：电压不足，测试MCU的第3脚电压是否大于3.2V；b：刹车电平接法是否正常，检测MCU的第7脚，高电平刹只要电压高于2..5V：低平刹车时电压低于2.0V；c；调速电压是否加到MCU的第5脚；d：接插件未按装良好，缺相导致无法输出；e：上述条件都满足时，则输出及驱动电电路有故障，外力强行转动电机，内部有明显的不均匀阻力时则多为MOS功率管损坏、但有部分为前级驱动三极管损坏。

2：电机转；但不正常：a：控制器60度120度工作方式选择是否对应：b：电机靠外力能力，且转动时有叫大的操声不平稳；输出缺相，检测连接线情况，线路板上元件有漏焊、虚焊、短路、错焊等：c：霍尔信号不对，部分电机需调整控制器输出线或霍尔信号线；d：电机在低速转动时不平稳，多为驱动电路元件参数差异太大，测试三相驱动元件有无错焊，性能不良；3：电机易停、带负载能力差：a：控制器短路比较电阻R9、R10是否为20K或1.2K：b：电容C7（1000Pf）、死区调节电容C24（100PF）容量偏离太大；c：康铜线过长（*当控制器电容C7、C24容量不对时，工作电流将异常，一般反映为工作电流大而将康铜调得过长）；d：驱动电路的部分元件漏电，性能不良。

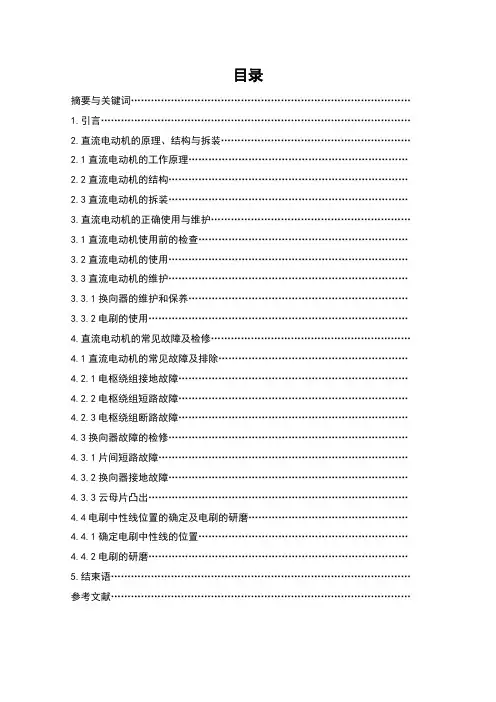

目录摘要与关键词…………………………………………………………………………1.引言…………………………………………………………………………………2.直流电动机的原理、结构与拆装…………………………………………………2.1直流电动机的工作原理…………………………………………………………2.2直流电动机的结构………………………………………………………………2.3直流电动机的拆装………………………………………………………………3.直流电动机的正确使用与维护……………………………………………………3.1直流电动机使用前的检查………………………………………………………3.2直流电动机的使用………………………………………………………………3.3直流电动机的维护………………………………………………………………3.3.1换向器的维护和保养…………………………………………………………3.3.2电刷的使用……………………………………………………………………4.直流电动机的常见故障及检修……………………………………………………4.1直流电动机的常见故障及排除…………………………………………………4.2.1电枢绕组接地故障……………………………………………………………4.2.2电枢绕组短路故障……………………………………………………………4.2.3电枢绕组断路故障……………………………………………………………4.3换向器故障的检修………………………………………………………………4.3.1片间短路故障…………………………………………………………………4.3.2换向器接地故障………………………………………………………………4.3.3云母片凸出……………………………………………………………………4.4电刷中性线位置的确定及电刷的研磨…………………………………………4.4.1确定电刷中性线的位置………………………………………………………4.4.2电刷的研磨……………………………………………………………………5.结束语………………………………………………………………………………参考文献………………………………………………………………………………[摘要]电动机在人们的工农业生产中发挥着巨大的作用，给人们的生活带来了极大的便利。

直流无刷电机控制器常见故障及排除方法直流无刷电机控制器是一种用于控制无刷直流电机的电子设备。

它主要负责接收来自控制信号源的输入信号，并通过电流和电压的控制来驱动无刷电机。

然而，由于长时间的运行和各种外部因素的影响，直流无刷电机控制器常常会发生故障。

以下是一些常见的故障以及相应的排除方法：1.电源故障：控制器无法正常工作或无法提供足够的电压和电流给无刷电机。

排除方法包括检查电源输入电压是否正常，更换电源或修复电源故障。

2.控制信号故障：无刷电机无法按照预期的方式运转或接收到错误的控制信号。

排除方法包括检查控制信号源和控制器之间的连接是否良好，检查控制信号源是否设置正确，如电压和频率等。

3.过载保护：当无刷电机负载过大时，控制器会自动停止工作以避免过热。

排除方法包括检查负载是否合理，如减少负载或使用更大功率的控制器。

4.电机启动困难：无刷电机无法启动或启动缓慢。

排除方法包括检查电机是否有损坏或卡住，检查控制器的启动设定是否正确。

5.温度过高：控制器温度过高可能是由于长时间运行、环境温度过高或风扇故障等原因导致的。

排除方法包括检查风扇是否正常运转，提高散热效果，如增加散热片或使用外部散热装置。

6.电流异常：无刷电机的电流超过额定值。

排除方法包括检查电流传感器是否正常工作，检查电机是否有短路或断路现象。

7.通信错误：控制器可能无法与其他设备正常通信，如无法接收或发送信号。

排除方法包括检查通信线路、信号源和控制器之间的连接是否良好，检查通信协议和参数设置是否正确。

总之，针对直流无刷电机控制器常见的故障，我们应该仔细检查和排除可能的问题，包括电源故障、控制信号故障、过载保护、电机启动困难、温度过高、电流异常和通信错误等。

通过有效的排除方法，我们可以及时解决这些问题，确保直流无刷电机控制器的正常工作。

直流电机常见故障及排除方法
直流电机在使用过程中可能会出现各种故障，以下是常见的故障及排除方法：
1. 电机无响应或无旋转：
- 检查电源是否正常，确保有足够的电压输入；
- 检查电机的电源线是否连接正确，如是否有断开或接触不良的情况；
- 检查电机的开关是否正常，如是否被关闭或损坏；
- 检查电机的驱动电路，如是否有开关或元件损坏。

2. 电机运行时抖动或轴向运动不稳定：
- 检查电机的轴承，如是否有磨损或损坏；
- 检查电机的配重块或飞轮，如是否安装不正确或损坏；
- 检查电机的连接件，如紧固螺丝是否松动或损坏；
- 检查电机的转子或定子，如是否有异物或污染物导致不平衡。

3. 电机运行时发热过高：
- 检查电机的通风系统，如风扇是否正常工作，通风口是否被堵塞；
- 检查电机的绕组，如绝缘是否破损或老化，是否存在短路；
- 检查电机的负载，如是否过重或过载；
- 检查电机的供电电压，如是否过高或过低。

4. 电机运行时声音异常：
- 检查电机的轴承，如是否需要注油或更换；
- 检查电机的配重块或飞轮，如是否安装不正确或损坏；
- 检查电机的转子或定子，如是否有异物或污染物导致摩擦或碰撞。

5. 电机的输出转矩不足：
- 检查电机的绕组，如是否存在短路或开路；
- 检查电机的电刷，如是否磨损或松动；
- 检查电机的驱动电路，如是否有开关或元件损坏；
- 检查电机的负载，如是否过重或过载。

以上仅为常见的故障及排除方法，具体情况可能因电机的型号、规格和使用环境等因素而有所不同。

如果无法自行解决故障，建议联系电机制造商或专业的维修人员进行处理。

直流电机常见故障及原因直流电机在工业生产中得到广泛应用，但是在日常使用中，我们也可能会遇到它们的故障。

以下是直流电机常见故障及原因的详细介绍。

1. 电机发热电机的发热是最常见的一种故障，其主要原因有以下几点：1）电机内部绕组的电流过大，导致电机发热；2）电机通风不良，导致散热不好，进而引发电机发热；3）电机轴承没有润滑或润滑不良，摩擦力增大，从而引起电机发热。

对于以上的情况，我们需要根据具体情况做出相应的处理。

例如，检查电机内部的绕组和电路是否存在问题，定期对电机进行清洗和维修，保持电机的通风良好，定期添加润滑油等。

2. 电机振动电机振动也是常见的一种故障，其主要原因如下：1）电机轴承磨损或松动，导致电机振动；2）电机内部绕组断线或短路，引起电机振动；3）电机的叶轮不平衡，导致电机振动。

对于以上原因，我们可以通过检查电机的轴承、绕组和叶轮是否存在问题，进行相应的修理和更换来解决电机振动的问题。

3. 电机噪音过大电机噪音过大也是常见的一种故障，其主要原因如下：1）电机内部绕组的电流过大，引起电机噪音；2）电机的转子或定子失衡，导致电机噪音；3）电机轴承磨损或者过紧，引起电机噪音。

对于以上的问题，我们可以通过检查电机内部的绕组和电路是否存在问题，调整电机转子和定子的平衡，添加润滑油或更换轴承等方式来解决电机噪音过大的问题。

4. 电机无法启动电机无法启动也是常见的一种故障，其主要原因如下：1）电机运行电路中的保护器或者开关断开，导致电机无法启动；2）电机内部的绕组或端子脱落，导致电机无法启动；3）电机的轴承损坏或者电机受困，导致电机无法启动。

对于以上的故障，我们需要检查电路是否正常，检查电机内部的绕组和端子是否正确连接，在检查轴承是否存在问题，从而解决电机无法启动的情况。

总的来说，电机的故障多种多样，但是它们都有相应的解决办法。

我们需要根据具体情况，进行相应的检查和维修，来保障电机的正常运行。

直流电动机工作原理、维护及常见故障分析阳钢项目部张广初摘要：本文主要阐述了直流电动机工作原理，直流电动机的使用与维护，直流电动机使用前的检查内容，使用过程中的检查内容，直流电机不能启动，转速不正常、火花过大等常见故障分析关键词：直流电动机日常维护常见故障分析前言直流电动机有着优越的调速性能及较大的启动转矩是其他的电机是无法比拟，具有响应快速、较大的起动转矩、从零转速至额定转速具备可提供额定转矩的性能，现代的工业生产尤其是调速要求较高的场所应用较为广泛、本文主要是分析了直流电动机的工作原理及根据本人在平常的工作提出维护的小建议1、直流电动机工作原理及结构1．1.、直流电机的工作原理把电刷A、B接到直流电源上A是正电位，B是负电位，在N极范围内的导体ab 的电流是从a流向b的，在S极范围内的导体cd电流是从c流向d的，因此导体ab和cd都要受到磁场力F的作用根据磁场的方向及导体电流的方向和左手定律ab边受到的力的方向是向左而cd边受力的方向是向右，由于电流是相等的、磁场又是均匀的。

所以ab边和cd边受到的磁场力是均匀的，这样线圈就在磁场力的作用下按逆时针的方向转动了当线圈转到磁极的中性面上时，电磁力为零但是由于线圈的惯性继续转动。

线圈在转了半圈之后，cd到了N极范围之内，ab边到了S极范围之内，由于电刷和换向器的作用在导体ab和导体cd中的电流方向也相反，是从b流向a，从d流向c。

因此电磁力F的方向不变，线圈依然按逆时针的方向在转动，可见，由于分别在N、S极范围内的电流的方向总是不变的，因此线圈两个边的受力的方向总是不变的，这样，线圈就可以按照的受力的方向不停旋转了，通过传动机构还可以带动其他的机械工作、从以上的分析可以看出，要使线圈按照一定的方向旋转，关键是当导体从一个磁极的范围内到另一个磁极范围内，导体中的电流也要随之改变，换向器和电刷就是完成这个任务的装置。

可见换向器和电刷是不可缺少的。

当然在实际的直流电动机中，线圈不止一个而是许多个线圈老固的镶嵌在转子的铁芯槽中，当导体中通过电流在磁场中受力的作用带动整个转子转动，这就是直流电动机最基本的工作原理2.、直流电动机的使用与维护2.1直流电动机使用前的检查2.1.1用手动吹风机吹净内部的灰尘、电刷粉末、污垢和杂物等2．1.2拆除与电机的一切连接线，用绝缘电阻表测量绕组有机座的绝缘电阻值，若小于0.5兆欧应进行烘干处理，测量合格后将拆除的线恢复。

直流电动机常见故障有：电源合上后电动机不转；电动机转速变慢或者变快；电动机运转时产生强烈的火花；电动机运转时有噪声；电枢过热或烧毁；电动机壳体带电等。

1.电源合上后电动机不转故障原因可能是：(1)电源电压过低；(2)电路中熔丝熔断；(3)电枢绕组开路；(4)电刷或换向器表面不清洁；(5)启动电流过小；(6)启动时过载；(7)有杂物卡死，转不动。

2.电动机转速低于或高于额定转速故障原因可能是：(1)电枢绕组接地；(2)电枢绕组短路；(3)刷架位置不在中性线上；(4)外施电压与额定电压不符；(5)串励电动机轻载或空载运转；(6)串励磁场绕组接反；(7)磁场回路电阻过大。

3.电动机运转时产生强烈的火花故障原因可能是：(1)电刷磨损较大；(2)换向器和电刷接触不良；(3)换向器表面不光洁、粗糙；(4)换向器间云母凸起；(5)刷架位置不在中性线上；(6)换向器极性接错；(7)电枢绕组接地；(8)电枢绕组中有部分线圈反接；(9)电枢绕组短路或换向器短路；(10)外施电压过高。

4.电动机运转时有噪声电动机运转时的噪声可分为两种：电磁噪声和机械噪声。

可通过以下的方法来区分：使电动机通电运行，仔细听其运转时的声音，然后断电，让电动机借助惯性继续运转，若声音依然如故，则说明是电动机械方面的故障；否则即可断定是电磁方面的故障。

引起电动机运转时的噪声过大的原因可能是：(1)轴承损坏，引起电枢扫膛；(2)换向器表面高低不平；(3)换向器表面不清洁；(4)电枢绕组端部碰机壳；(5)电动机转轴弯曲。

5.电枢过热或烧毁故障原因可能是：(1)长期过载，换向磁极线圈或电枢绕组短路；(2)电压过低；(3)电动机正反转过于频繁。

6.电动机壳体带电故障原因可能是：(1)电枢绕组接地；(2)定子励磁绕组接地；(3)换向器接地；(4)换相装置的电刷座接地；(5)刷杆接地。

综合上述电动机产生的故障原因，可归纳为：(1)电枢绕组接地，电枢绕组短路、断路；(2)电刷与换向器接触不良；(3)电刷不再中性线上；(4)定子励磁绕组接地；(5)换向片间短路；(6)电刷座接地。

直流无刷电机控制器常见故障及排除方法（1）断开电源用二极管档检测A 红表笔接控制器电源输入正极、黑笔接负极、有充电现象为正常，短路则损坏。

B 红笔接控制器电源输入负极，黑笔接红色、黄色、绿色，短路则损坏。

C 红笔接控制器电源输入负极，黑笔接电机负极应有400—700参数.D 红表笔接电机负极，黑表笔接控制器正极，应有100-300参数。

E 转把红、黑、绿，不应有短路现象。

（2）通电测量F 检测控制器电源输入正负极是否有36V与48V以上电压。

G 检测转把电源是否有5V以上电压。

H 转动转把，检测电压是否在0。

8V—4。

2V之间变化。

I 转动转把检测控制器电压输出.（3)短路刹车断电线控制器应停止输出无刷控制器检测方法一、断电检测1、检测控制器电源输入正负极是否短路2、检测控制器绕组线参数:A 用黑表笔接电源正极，用红表笔分别接触黄、绿、蓝三根绕阻线，参数在400—700之间B 重复2的步骤3、霍尔信号线检测:用黑表笔接黑线，红表笔接红、黄、绿、蓝四根线，应无短路故障二、通电检测1、检测控制器电源输入电压是否有36V（48V）以上电压;2、检测霍尔信号线是否有5—7V电压;3、检测转把电源是否有5V以上电源；4、转动转把，检测信号线上是否在0.8-4。

2V之间变化。

其它3故障则可配合上面状态推断维修：1：电机不转:a:电压不足，测试MCU的第3脚电压是否大于3.2V；b：刹车电平接法是否正常，检测MCU的第7脚，高电平刹只要电压高于2.。

5V：低平刹车时电压低于2.0V；c；调速电压是否加到MCU的第5脚；d:接插件未按装良好，缺相导致无法输出；e：上述条件都满足时，则输出及驱动电电路有故障,外力强行转动电机，内部有明显的不均匀阻力时则多为MOS功率管损坏、但有部分为前级驱动三极管损坏。

2：电机转;但不正常：a：控制器60度120度工作方式选择是否对应：b：电机靠外力能力，且转动时有叫大的操声不平稳；输出缺相，检测连接线情况，线路板上元件有漏焊、虚焊、短路、错焊等：c:霍尔信号不对，部分电机需调整控制器输出线或霍尔信号线；d：电机在低速转动时不平稳,多为驱动电路元件参数差异太大，测试三相驱动元件有无错焊,性能不良；3：电机易停、带负载能力差：a：控制器短路比较电阻R9、R10是否为20K或1。
