CAD 移动时看不见被移动的图形

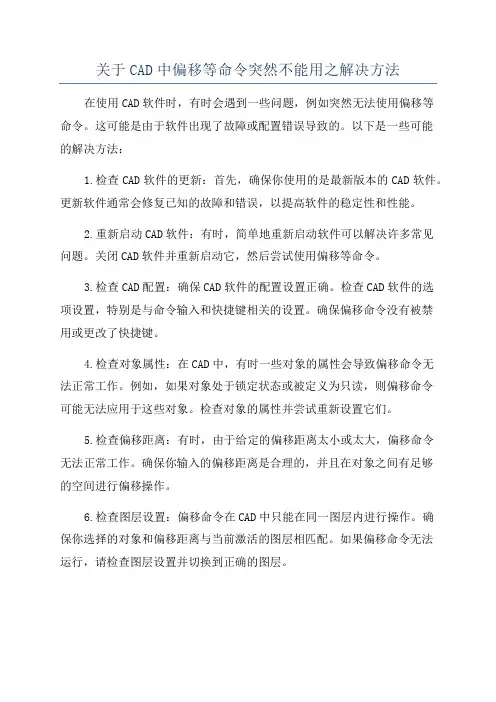

关于CAD中偏移等命令突然不能用之解决方法在使用CAD软件时，有时会遇到一些问题，例如突然无法使用偏移等命令。

这可能是由于软件出现了故障或配置错误导致的。

以下是一些可能的解决方法：1.检查CAD软件的更新：首先，确保你使用的是最新版本的CAD软件。

更新软件通常会修复已知的故障和错误，以提高软件的稳定性和性能。

2.重新启动CAD软件：有时，简单地重新启动软件可以解决许多常见问题。

关闭CAD软件并重新启动它，然后尝试使用偏移等命令。

3.检查CAD配置：确保CAD软件的配置设置正确。

检查CAD软件的选项设置，特别是与命令输入和快捷键相关的设置。

确保偏移命令没有被禁用或更改了快捷键。

4.检查对象属性：在CAD中，有时一些对象的属性会导致偏移命令无法正常工作。

例如，如果对象处于锁定状态或被定义为只读，则偏移命令可能无法应用于这些对象。

检查对象的属性并尝试重新设置它们。

5.检查偏移距离：有时，由于给定的偏移距离太小或太大，偏移命令无法正常工作。

确保你输入的偏移距离是合理的，并且在对象之间有足够的空间进行偏移操作。

6.检查图层设置：偏移命令在CAD中只能在同一图层内进行操作。

确保你选择的对象和偏移距离与当前激活的图层相匹配。

如果偏移命令无法运行，请检查图层设置并切换到正确的图层。

7.检查CAD插件和附加程序：有时，安装的插件和附加程序会与CAD软件的基本功能发生冲突，导致偏移等命令无法正常工作。

禁用或卸载最近安装的插件和附加程序，然后尝试重新使用偏移命令。

8.使用修复工具：一些CAD软件提供了内置的修复工具，用于识别和修复常见问题。

尝试使用这些工具来修复CAD软件中的任何错误或故障。

9.卸载和重新安装CAD软件：如果以上方法都无法解决问题，那么可能需要卸载并重新安装CAD软件。

在卸载之前，确保备份你的工程文件和设置。

重新安装CAD软件通常会为你提供一个新的干净的软件环境，从而解决任何与安装相关的问题。

总结起来，CAD软件中偏移等命令突然无法使用可能是由于软件故障、配置问题、属性设置、图层设置、插件冲突等原因导致的。

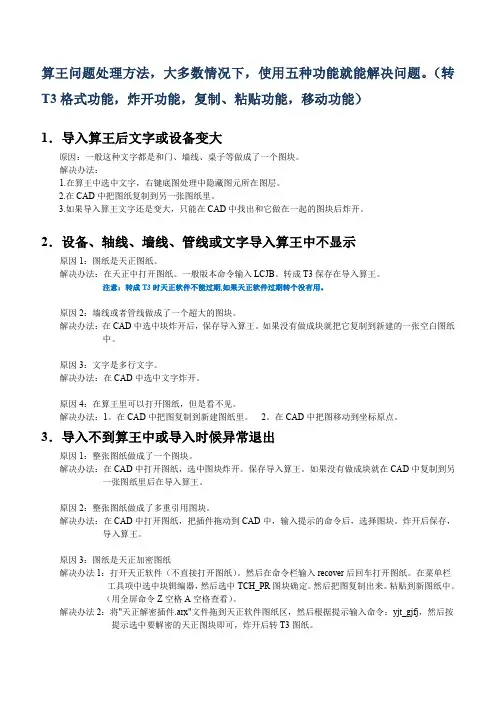

算王问题处理方法，大多数情况下，使用五种功能就能解决问题。

（转T3格式功能，炸开功能，复制、粘贴功能，移动功能）1．导入算王后文字或设备变大原因：一般这种文字都是和门、墙线、桌子等做成了一个图块。

解决办法：1.在算王中选中文字，右键底图处理中隐藏图元所在图层。

2.在CAD中把图纸复制到另一张图纸里。

3.如果导入算王文字还是变大，只能在CAD中找出和它做在一起的图块后炸开。

2．设备、轴线、墙线、管线或文字导入算王中不显示原因1：图纸是天正图纸。

解决办法：在天正中打开图纸。

一般版本命令输入LCJB。

转成T3保存在导入算王。

注意：转成T3时天正软件不能过期,如果天正软件过期转个没有用。

原因2：墙线或者管线做成了一个超大的图块。

解决办法：在CAD中选中块炸开后，保存导入算王。

如果没有做成块就把它复制到新建的一张空白图纸中。

原因3：文字是多行文字。

解决办法：在CAD中选中文字炸开。

原因4：在算王里可以打开图纸，但是看不见。

解决办法：1。

在CAD中把图复制到新建图纸里。

2。

在CAD中把图移动到坐标原点。

3．导入不到算王中或导入时候异常退出原因1：整张图纸做成了一个图块。

解决办法：在CAD中打开图纸，选中图块炸开。

保存导入算王。

如果没有做成块就在CAD中复制到另一张图纸里后在导入算王。

原因2：整张图纸做成了多重引用图块。

解决办法：在CAD中打开图纸，把插件拖动到CAD中，输入提示的命令后，选择图块。

炸开后保存，导入算王。

原因3：图纸是天正加密图纸解决办法1：打开天正软件（不直接打开图纸）。

然后在命令栏输入recover后回车打开图纸。

在菜单栏工具项中选中块辑编器，然后选中TCH_PR图块确定。

然后把图复制出来。

粘贴到新图纸中。

（用全屏命令Z空格A空格查看）。

解决办法2：将"天正解密插件.arx"文件拖到天正软件图纸区，然后根据提示输入命令：yjt_gjfj，然后按提示选中要解密的天正图块即可，炸开后转T3图纸。

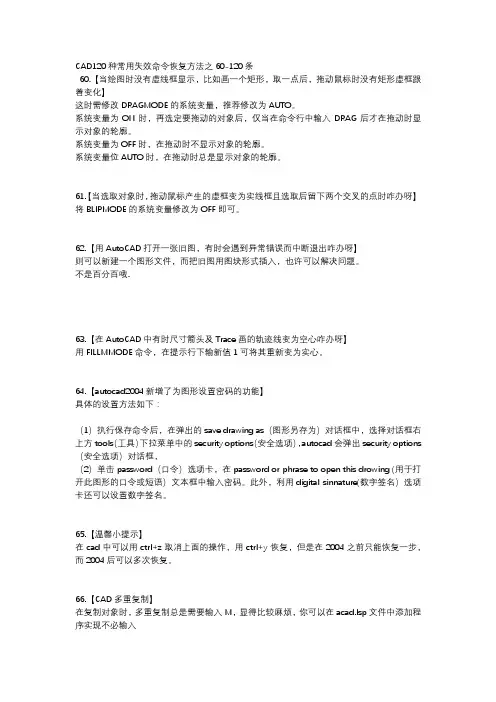

CAD120种常用失效命令恢复方法之60-120条60.【当绘图时没有虚线框显示，比如画一个矩形，取一点后，拖动鼠标时没有矩形虚框跟着变化】这时需修改DRAGMODE的系统变量，推荐修改为AUTO。

系统变量为ON时，再选定要拖动的对象后，仅当在命令行中输入DRAG后才在拖动时显示对象的轮廓。

系统变量为OFF时，在拖动时不显示对象的轮廓。

系统变量位AUTO时，在拖动时总是显示对象的轮廓。

61.【当选取对象时，拖动鼠标产生的虚框变为实线框且选取后留下两个交叉的点时咋办呀】将BLIPMODE的系统变量修改为OFF即可。

62.【用AutoCAD打开一张旧图，有时会遇到异常错误而中断退出咋办呀】则可以新建一个图形文件，而把旧图用图块形式插入，也许可以解决问题。

不是百分百哦.63.【在AutoCAD中有时尺寸箭头及Trace画的轨迹线变为空心咋办呀】用FILLMMODE命令，在提示行下输新值1可将其重新变为实心。

64.【autocad2004新增了为图形设置密码的功能】具体的设置方法如下：（1）执行保存命令后，在弹出的save drawing as（图形另存为）对话框中，选择对话框右上方tools（工具）下拉菜单中的security options（安全选项），autocad会弹出security options （安全选项）对话框，（2）单击password（口令）选项卡，在password or phrase to open this drowing (用于打开此图形的口令或短语）文本框中输入密码。

此外，利用digital sinnature(数字签名）选项卡还可以设置数字签名。

65.【温馨小提示】在cad中可以用ctrl+z取消上面的操作，用ctrl+y恢复，但是在2004之前只能恢复一步，而2004后可以多次恢复。

66.【CAD多重复制】在复制对象时，多重复制总是需要输入M，显得比较麻烦，你可以在acad.lsp文件中添加程序实现不必输入defunC:CVV ()(setvar "cmdecho" 0)(setqcss (ssget)) (command "copy" css "" "m")(setqcss nil) (setvar "cmdecho" 1)(prin1) )即输入CVV回车，即可实现多重复制。

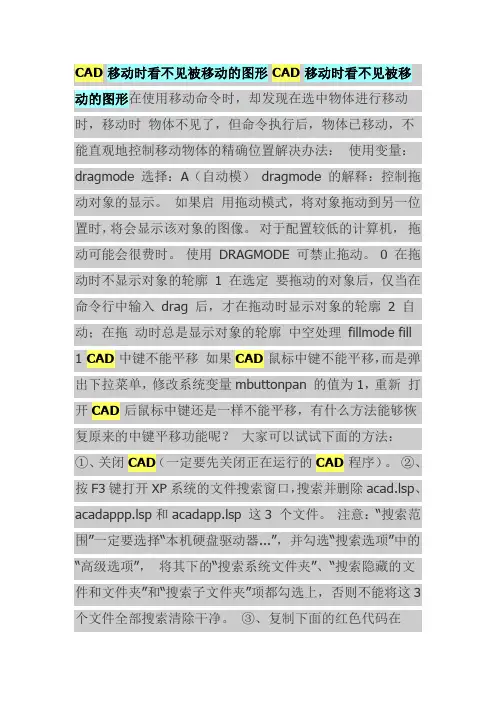

CAD移动时看不见被移动的图形CAD移动时看不见被移动的图形在使用移动命令时，却发现在选中物体进行移动时，移动时物体不见了，但命令执行后，物体已移动，不能直观地控制移动物体的精确位置解决办法：使用变量：dragmode 选择：A（自动模）dragmode 的解释：控制拖动对象的显示。

如果启用拖动模式，将对象拖动到另一位置时，将会显示该对象的图像。

对于配置较低的计算机，拖动可能会很费时。

使用DRAGMODE 可禁止拖动。

0 在拖动时不显示对象的轮廓 1 在选定要拖动的对象后，仅当在命令行中输入drag 后，才在拖动时显示对象的轮廓 2 自动；在拖动时总是显示对象的轮廓中空处理fillmode fill 1 CAD中键不能平移如果CAD鼠标中键不能平移，而是弹出下拉菜单，修改系统变量mbuttonpan 的值为1，重新打开CAD后鼠标中键还是一样不能平移，有什么方法能够恢复原来的中键平移功能呢？大家可以试试下面的方法：①、关闭CAD（一定要先关闭正在运行的CAD程序）。

②、按F3键打开XP系统的文件搜索窗口，搜索并删除acad.lsp、acadappp.lsp和acadapp.lsp 这3 个文件。

注意：“搜索范围”一定要选择“本机硬盘驱动器...”，并勾选“搜索选项”中的“高级选项”，将其下的“搜索系统文件夹”、“搜索隐藏的文件和文件夹”和“搜索子文件夹”项都勾选上，否则不能将这3 个文件全部搜索清除干净。

③、复制下面的红色代码在CAD命令行运行，以恢复被修改的系统变量默认值：(setvar "zoomfactor" 40)(setvar "mbuttonpan" 1)(setvar "highlight" 1)(setvar "fillmode" 1)(setvar "pickauto" 1) ④用记事本打开CAD下的“acad.mnl”文件，将文件最后一行代码(load "acadappp")删去。

CAD 常见问题解决方案1）【鼠标中键不好用怎么办呀】正常情况下CAD的滚轮可用来放大和缩小，还有就是平移（按住）但有的时候，按住滚轮时，不是平移,而是出下一个菜单，很烦人这时只需调下系统变量mbuttonpan即可初始值: 1支持菜单(。

mnu）文件定义的动作当按住并拖动按钮或滑轮时,支持平移操【命令行中的模型,布局不见是的解决办法】op——-—选项—--—-—显示—-—-—————显示布局和模型选项卡（打上勾即可）2）【Ctrl键无效之解决办法】有时我们会碰到这样的问题比如CTRL+C（复制），CTRL+V（粘贴)CTRL+A（全选)等一系列和CTRL键有关的命令都会失效,这时你只需到OP选项里调一下操作：OP（选项)——---用户系统配置—————-WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵3）【填充无效时之解决办法】有的时候填充时会填充不出来除了系统变量需要考虑外还需要去OP选项里检查一下OP—————————显示—————-—--——应用实体填充(打上勾）4）【CTrl+N无效时之解决办法】众所周知CTRL+N是新建命令但有时候CTRL+N则出现选择面板这时只需到OP选项里调下设置操作：(选项)—-————系统--—-—--右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效5）【加选无效时之解决办法】正确的设置应该是可以连续选择多个物体但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体,这时可以如下解决（askcad。

com)进入OP（选项)——————-选择——-—SHIFT键添加到选择集(把勾去掉）用SHIFT键添加到选择集“去掉勾"后则加选有效反之加选无效6）【CAD命令三键还原】如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办这时不需重装，也不需要一个一个的改,操作：OP选项-—-—-配置—-———重置即可恢复，但恢复后,有些选项还需要一些调整，例如十字光标的大小等。

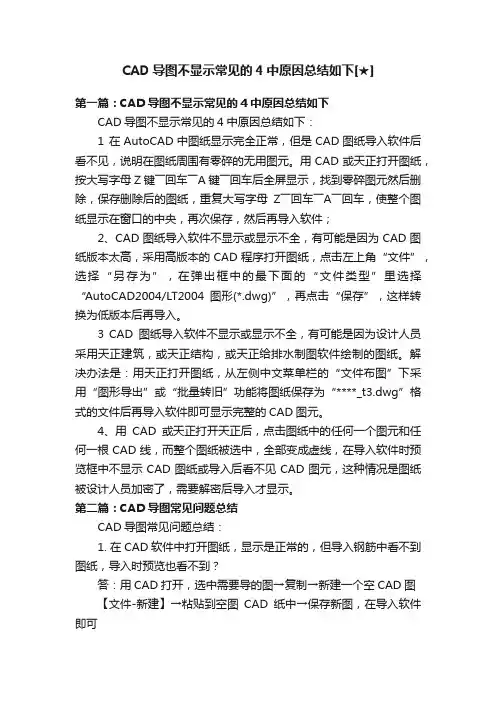

CAD导图不显示常见的4中原因总结如下[★]第一篇：CAD导图不显示常见的4中原因总结如下CAD导图不显示常见的4中原因总结如下：1 在AutoCAD中图纸显示完全正常，但是CAD图纸导入软件后看不见，说明在图纸周围有零碎的无用图元。

用CAD或天正打开图纸，按大写字母Z键――回车――A键――回车后全屏显示，找到零碎图元然后删除，保存删除后的图纸，重复大写字母Z――回车――A――回车，使整个图纸显示在窗口的中央，再次保存，然后再导入软件；2、CAD图纸导入软件不显示或显示不全，有可能是因为CAD图纸版本太高，采用高版本的CAD程序打开图纸，点击左上角“文件”，选择“另存为”，在弹出框中的最下面的“文件类型”里选择“AutoCAD2004/LT2004图形(*.dwg)”，再点击“保存”，这样转换为低版本后再导入。

3 CAD图纸导入软件不显示或显示不全，有可能是因为设计人员采用天正建筑，或天正结构，或天正给排水制图软件绘制的图纸。

解决办法是：用天正打开图纸，从左侧中文菜单栏的“文件布图”下采用“图形导出”或“批量转旧”功能将图纸保存为“****_t3.dwg”格式的文件后再导入软件即可显示完整的CAD图元。

4、用CAD或天正打开天正后，点击图纸中的任何一个图元和任何一根CAD线，而整个图纸被选中，全部变成虚线，在导入软件时预览框中不显示CAD图纸或导入后看不见CAD图元，这种情况是图纸被设计人员加密了，需要解密后导入才显示。

第二篇：CAD导图常见问题总结CAD导图常见问题总结：1. 在CAD软件中打开图纸，显示是正常的，但导入钢筋中看不到图纸，导入时预览也看不到？答：用CAD打开，选中需要导的图→复制→新建一个空CAD图【文件-新建】→粘贴到空图CAD纸中→保存新图，在导入软件即可2. 天正CAD导入软件后一片空白，或者导入后丢一部分东西，但是在天正中打开图纸，查看是正常的？（前提是系统中也安装了天正软件）？答：天正CAD图纸是经过了天正加密的，如果在一台只安装了autoCAD软件的电脑上打开这些图纸，也是会出现以上问题，这是因为天正4及以后的天正版本，对图纸进行了加密，但是天正3却没有对图纸进行加密，所以我们只需要将天正CAD图纸转换为天正3版本即可解决方法：打开天正CAD，直接在命令行中输入PLZJ--回车--选择需要转换的文件及保存的位置--命令行中输入【t3】--两次回车--输入文件后缀，如:_t3,回车即可3. CAD图纸实际尺寸与标注尺寸不是1:1关系如何正确导入并识别？答：通过软件中【工具】--【测量两点距离】功能测量，发现比例不对，然后用设置比例输入标注的尺寸即可。

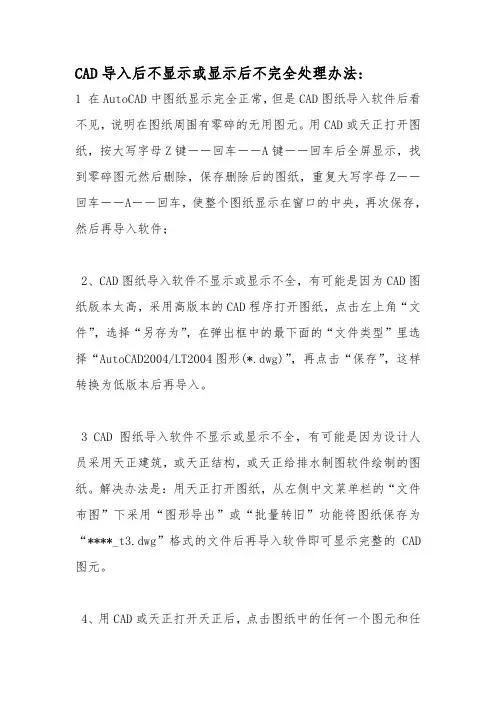

CAD导入后不显示或显示后不完全处理办法:
1 在AutoCAD中图纸显示完全正常，但是CAD图纸导入软件后看不见，说明在图纸周围有零碎的无用图元。

用CAD或天正打开图纸，按大写字母Z键――回车――A键――回车后全屏显示，找到零碎图元然后删除，保存删除后的图纸，重复大写字母Z――回车――A――回车，使整个图纸显示在窗口的中央，再次保存，然后再导入软件；
2、CAD图纸导入软件不显示或显示不全，有可能是因为CAD图纸版本太高，采用高版本的CAD程序打开图纸，点击左上角“文件”，选择“另存为”，在弹出框中的最下面的“文件类型”里选择“AutoCAD2004/LT2004图形(*.dwg)”，再点击“保存”，这样转换为低版本后再导入。

3 CAD图纸导入软件不显示或显示不全，有可能是因为设计人员采用天正建筑，或天正结构，或天正给排水制图软件绘制的图纸。

解决办法是：用天正打开图纸，从左侧中文菜单栏的“文件布图”下采用“图形导出”或“批量转旧”功能将图纸保存为“****_t3.dwg”格式的文件后再导入软件即可显示完整的CAD 图元。

4、用CAD或天正打开天正后，点击图纸中的任何一个图元和任
何一根CAD线，而整个图纸被选中，全部变成虚线，在导入软件时预览框中不显示CAD图纸或导入后看不见CAD图元，这种情况是图纸被设计人员加密了，需要解密后导入才显示。

(或者炸图，自己下载炸图插件)。

CAD图纸导入不显示---解决方案问题概述：使用图形算量软件或者钢筋算量软件为什么CAD图纸导入后不显示？而且双击图纸看不到图？解决方案在这里：原因分析：1.图纸是天正软件做的，需要在天正软件中转成T3格式再导入。

2.CAD图纸有碎图元。

解决方案：方案一：首先保证安装了天正设计软件，使用天正软件打开CAD文件；在天正软件菜单上选择【文件布图】下的【图形导出】的命令；在“保存类型”一栏，选择“天正3文件”，将CAD文件转成TArch3的文件，然后再导出后的t3格式图纸导入软件即可。

或者文件布图--批量转旧--选择需要转旧的图纸打开--在弹出的浏览文件夹中选择一下保存的路径--在下边的命令栏中输入输出的类型T3回车--再在命令栏中输入文件的后缀名回车即可。

方案二：打开CAD图纸，选中图纸后发现边上离得很远的位置也有被选中的，把多余的那些删除，再把图纸写块。

方案三：把图纸分解后再复制粘贴。

方案四：用CAD打开图纸以后选中图纸另存为，存为2007dxf这个格式即可。

方案五：图纸有密码。

打开CAD图纸，将鼠标双击一根线，如果命令栏出现输入密码的命令，说明图纸有密码，需要跟设计人员要密码。

方案六：将图中版本降低，在原cad图纸在cad软件或者是天正软件中打开，另存为，文件类型选择【auto2000】，导入即可。

方案七：将图纸先导入钢筋抽样2009，在钢筋抽样中‘导出选中CAD图’，然后路径选择在桌面上，再重新导入软件即可。

方案八：图纸是布局图，不要直接添加图纸，选择导入布局选择添加相应的预览视口添加即可。

方案九：如果图纸在别的电脑可以导入的话，可以将桌面的黄色文件夹里面的CADI的格式的cad图复制后，重新导入。

方案十：在天正中打开您的图纸：输入Purge--回车--全部清理--全部是，然后在转T3，写块即可显示全部。

方案十一：在电脑上新建一个空白的工程，在CAD草图的界面，点添加图纸，保存图纸，然后在工程保存的路径下会自动生成一个和工程名称一致的文件夹，如图：打开文件夹中的名称后缀是CADI的文件，导入相应报错的工程即可。

CAD绘图的时候，CAD布局中有部分模型显示不出来怎么办
可能有很多的小伙伴们都遇到和我差不多的问题吧，CAD最平时的设计工作的时候，CAD布局中有某一部分的模型显示不出来，就很烦人了，那怎么解决这种问题那？今天小编就为大家整理一下方法哦！
方法一：如果有部分CAD图纸模型显示不出来的话，很有可能是图层被锁定的缘故。

第一步：在你的电脑桌面上打开迅捷CAD编辑器软件，然后在你的软件界面打开一张CAD图纸文件，方便操作。

CAD图纸文件打开之后，在软件的上方找到【格式】——【图层管理】
第二步：然后就在图层管理中查看是否有图层被冻结或者是锁定，才会导致有些图层布局打不开。

我们点击激活该图层就可以了。

方法二：也有可能是你的图纸大小不兼容的问题，那这个时候，你就需要转换CAD图纸格式，把高版本图纸转换成低版本或者是反过来。

那今天就给大家说一个比较简单不用下载软件的好办法。

第一步：在你的电脑桌面上打开你的浏览器点击搜索迅捷CAD在线转换，直接进入官网页面即可。

第二步：在软件的功能选项中点击【CAD版本转换】这里不要选错了功能哦。

然后
点击后面的【在线转换】即可。

第三步：文件添加完之后，在下面的自定义设置中进行CAD图纸格式的设置，在下面的输出文件版本中，版本高了就选择低一点的，反正就选择版本高一点的，这个根据你自己的CAD图纸文件大小进行设置。

第四步：还有CAD图纸的输出格式，这里你用的哪一种格式就选哪一种就行了，最后点击【开始转换】即可，等到CAD图纸文件的上传状态达到100%之后，点击【打开文件】选择输出图纸文件的存储路径，点击【下载】就可以完成了。

好了，方法先整理了两个。

希望对你有用！。

CAD绘图中的常见问题与解决方案CAD（计算机辅助设计）是一种广泛应用于绘图和设计领域的软件。

无论是建筑、机械、电子还是其他领域的设计师，都逃不过使用CAD软件进行绘图的过程。

然而，在使用CAD软件时，可能会遇到一些常见问题，这些问题可能会影响绘图的质量和效率。

这篇文章将介绍几个常见的CAD绘图问题，并提供解决方案。

1. 目标对象不存在或无法选择在CAD绘图过程中，有时候会遇到目标对象无法选择或不存在的情况。

这可能是由于图层设置不正确或目标对象被隐藏所导致的。

解决这个问题的方法是检查图层设置是否正确，并确保目标对象没有被隐藏。

可以通过切换图层、使用命令查找或调整图层属性来解决这个问题。

2. 绘图速度缓慢当CAD绘图速度变慢时，可能会影响工作效率。

这个问题通常是由于文件中包含大量复杂的图形元素或过度负载的软件引起的。

为了解决这个问题，可以尝试以下几种方法：- 简化图形：删除不必要的细节和重叠的图形元素，以减少文件大小和复杂性。

- 增加计算机性能：升级计算机硬件，如处理器、内存等，以提高CAD软件的运行速度。

- 减少图层显示：暂时关闭一些不需要显示的图层，以减少图形负载。

3. 绘图精度问题在CAD绘图中，精度是非常重要的。

有时候会遇到绘制的线条或对象位置不准确的情况。

这可能是由于设置错误的绘图单位、绘图比例或基点位置所导致的。

解决这个问题的方法是确保正确设置绘图单位和比例，并检查基点位置是否正确。

如果需要更高的精度，可以将绘图单位和比例设置为更小的值。

4. 图形缺失或出现奇怪的图案有时候CAD绘图中会出现图形缺失或出现奇怪的图案。

这可能是由于显示问题或图形文件损坏导致的。

解决这个问题的方法是：- 更新或更改显示驱动程序：使用正确的显示驱动程序，并确保驱动程序为最新版本。

- 重新加载图形文件：如果图形文件损坏，尝试重新加载文件，或者使用备份文件。

5. 文件大小过大CAD绘图文件的大小可能会很大，这会导致文件传输和存储的问题。

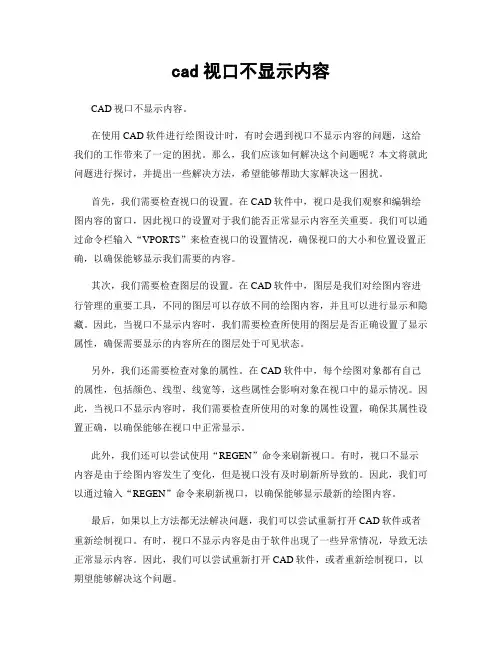

cad视口不显示内容CAD视口不显示内容。

在使用CAD软件进行绘图设计时，有时会遇到视口不显示内容的问题，这给我们的工作带来了一定的困扰。

那么，我们应该如何解决这个问题呢？本文将就此问题进行探讨，并提出一些解决方法，希望能够帮助大家解决这一困扰。

首先，我们需要检查视口的设置。

在CAD软件中，视口是我们观察和编辑绘图内容的窗口，因此视口的设置对于我们能否正常显示内容至关重要。

我们可以通过命令栏输入“VPORTS”来检查视口的设置情况，确保视口的大小和位置设置正确，以确保能够显示我们需要的内容。

其次，我们需要检查图层的设置。

在CAD软件中，图层是我们对绘图内容进行管理的重要工具，不同的图层可以存放不同的绘图内容，并且可以进行显示和隐藏。

因此，当视口不显示内容时，我们需要检查所使用的图层是否正确设置了显示属性，确保需要显示的内容所在的图层处于可见状态。

另外，我们还需要检查对象的属性。

在CAD软件中，每个绘图对象都有自己的属性，包括颜色、线型、线宽等，这些属性会影响对象在视口中的显示情况。

因此，当视口不显示内容时，我们需要检查所使用的对象的属性设置，确保其属性设置正确，以确保能够在视口中正常显示。

此外，我们还可以尝试使用“REGEN”命令来刷新视口。

有时，视口不显示内容是由于绘图内容发生了变化，但是视口没有及时刷新所导致的。

因此，我们可以通过输入“REGEN”命令来刷新视口，以确保能够显示最新的绘图内容。

最后，如果以上方法都无法解决问题，我们可以尝试重新打开CAD软件或者重新绘制视口。

有时，视口不显示内容是由于软件出现了一些异常情况，导致无法正常显示内容。

因此，我们可以尝试重新打开CAD软件，或者重新绘制视口，以期望能够解决这个问题。

总之，当CAD视口不显示内容时，我们可以通过检查视口设置、图层设置、对象属性、刷新视口以及重新打开软件等方法来解决这一问题。

希望本文提出的解决方法能够帮助大家解决在使用CAD软件时遇到的视口显示问题，使我们的工作能够更加顺利进行。

CAD绘图中的隔离和恢复显示技巧在CAD软件中，绘图时经常会遇到一些复杂的图形，其中的一些线段或对象可能被其他线段或对象遮挡，使得绘图不够清晰或难以分辨。

为了解决这个问题，CAD软件提供了隔离和恢复显示的功能，让用户可以方便地调整显示效果，使得绘图更加准确和清晰。

首先，让我们来了解一下隔离功能。

当绘图中有很多个对象或线段时，我们可能只关心其中的一部分，自然希望只显示这一部分，而暂时隐藏其他对象。

在CAD软件中，我们可以使用隔离功能来达到这个目的。

具体操作步骤如下：1. 首先，在CAD软件的绘图界面中选择“显示”或“视图”选项卡。

2. 在“显示”或“视图”选项卡中找到“隔离”命令或图标，点击它。

3. 接下来，会出现一个隔离界面，显示了当前绘图中的所有对象或线段。

我们可以选择需要隔离显示的对象，将其选中。

4. 选中后，点击“确认”或“确定”按钮，CAD软件会立即隐藏其他未选中的对象，只显示已选中的对象。

通过隔离功能，我们可以清晰地看到我们感兴趣的对象，减少干扰，提高绘图效率。

但需要注意的是，隔离只是暂时性的操作，当我们完成观察或编辑后，需要恢复显示其他对象。

下面，我们来介绍恢复显示的功能。

当我们使用隔离功能后，可能会忘记恢复显示其他对象，导致绘图中缺失重要的信息。

为了解决这一问题，CAD软件提供了恢复显示的功能，让我们可以轻松地将隐藏的对象重新显示出来。

具体操作如下：1. 在CAD软件的绘图界面中找到“显示”或“视图”选项卡。

2. 在“显示”或“视图”选项卡中找到“恢复显示”命令或图标，点击它。

3. 接下来，CAD软件将会自动将之前隐藏的对象全部显示出来，恢复到初始状态。

上述就是CAD绘图中的隔离和恢复显示的基本技巧。

通过灵活运用这两个功能，我们可以更加高效地进行绘图工作，减少不必要的干扰，提高绘图的质量和准确性。

除了基本的隔离和恢复显示功能，CAD软件还提供了其他一些与之相关的操作。

例如，我们可以通过调整图层设置来实现隔离和恢复显示的效果，或者使用剖切功能来对图形进行局部显示。

1.cad文件里有图片,但是换个电脑再打开这个文件就不显示图片了,只显示图片的文件位
置。

这个肿么弄啊?
答：那个CAD中的图片是外部参照的图片，是插入的光栅图。

你要看到这个图，只有把原来的图纸和图片一起打包放在一起发给别人，别人才会看到。

2.CAD中用光栅图像参考插入个图片在下次打开就看不到了?只显示原来图片存放的位
置，正常来说你在插入图片后如图片路径或文件名称被改动就会出现你说的情况，这种情况大多数解决办法是比较简单的：
答：法1、恢复原图片所在路径、文件夹、文件名称，后重新打开CAD文件即可。

法2、直接将正确文件名的图片文件与CAD文件放在同一个文件夹内，打开CAD文件也OK。

【问题】：CAD图纸导入钢筋软件后没有任何图元显示，而用CAD 软件打开则显示正常？什么原因？怎么处理？
图1.1 CAD图纸导入软件后空白
图1.2 用CAD打开显示正常
∙ 【业务分析】：出现这种情况，大部分是因为CAD图纸采用了一些特殊的设计方法，或是图纸中包含了异常的信息，要处理此类情况，需要在CAD软件中做相关的处理。

1) 原因一：CAD文件中有部分数据文件有误，属性定义错误。

∙ 【处理方法】：
a) 在CAD中新建一个CAD文件；
b) 使用insert命令，插入块，将这张图纸插入进去，如图1.3；
图1.3 块插入图纸
c) 使用“X”(EXPLODE)分解命令将插入的块炸开；
d) 选中图纸，选择【文件】下的【输出】命令，选择输出块，
进行命名保存，如图1.4；
图1.4 输出块
e) 将输出的块导入软件中即可。

2) 原因二：CAD图纸文件使用了加密处理。

如何确认是否加密：用CAD软件打开图纸，双击图元或是选中图元之后按“ctrl+1”组合键调出属性表，在弹出的特性对话框中，有“PROTECT”信息，如图1.5。

CAD文件中的常见错误及其修复方法CAD（Computer-Aided Design，计算机辅助设计）是一种常用的设计工具，广泛应用于工程、建筑和制造等领域。

然而，在CAD文件的创建和编辑过程中，常常会出现一些错误，这些错误可能导致设计问题、数据丢失或不良的工作流程。

本文将介绍CAD文件中的常见错误，并提供相应的修复方法。

一、图层错误在CAD设计中，图层的使用非常重要。

图层可以将不同的元素分组和组织，方便编辑和控制。

然而，一些常见的图层错误会导致设计不当、显示混乱或信息丢失。

以下是一些常见的图层错误及其修复方法：1. 图层重叠：当图层之间有重叠或相互嵌套时，可能会出现图形显示异常的问题。

解决此问题的方法是检查图层结构，确保图层之间没有重复或嵌套关系。

2. 图层命名错误：不正确或混乱的图层命名可能导致混乱和困惑。

为了避免这种问题，应该始终使用清晰、一致和有意义的命名约定。

3. 无法找到图层：有时候CAD文件中的图层可能会丢失或无法找到。

这可能是由于文件路径错误、图层未加载或被删除等原因造成的。

修复此问题的方法是检查并修复图层链接或重新加载图层。

二、尺寸和比例错误尺寸和比例是CAD设计中的关键概念，但是在创建和编辑CAD文件时，常常会出现一些与尺寸和比例有关的错误。

以下是一些常见的尺寸和比例错误及其修复方法：1. 比例错误：当CAD文件的比例设置不正确时，可能导致尺寸不准确或绘图缩放异常。

为了修复此问题，应该仔细检查文件的比例设置，确保其与实际物理尺寸一致。

2. 尺寸缺失或错误：在CAD设计中，准确的尺寸非常重要。

如果CAD文件中存在缺失或错误的尺寸，则可能会导致工程错误或不准确的制造。

修复此问题的方法是仔细检查并添加正确的尺寸，确保所有的尺寸都是准确且符合要求的。

三、几何错误几何错误是CAD设计中最常见的问题之一。

这些错误可能导致图形不连续、不准确或不稳定。

以下是一些常见的几何错误及其修复方法：1. 不完整的图形：有时候CAD文件中的图形可能会不完整或断裂，这可能是由于不正确的绘制或编辑操作引起的。

cad中导入图片不显示
在CAD中画图我们经常碰到各种各样的问题，那么大家知道cad 中导入图片不显示吗?下面是店铺整理的cad中导入图片不显示的方法，希望能给大家解答。

cad中导入图片不显示的方法：
解决方案一：图纸是高版本的，先在CAD中将图纸降低版本，在CAD图纸中左上角文件下面有个“另存为”，在文件类型中选择04版本保存;
解决方案二：在天正中将CAD图纸打开，第一步：框选图纸在命令栏里面输入X，进行炸开;第二步：在框选图纸在命令栏下输入w，写新块，选择路径保存;第三步：打开写块的图纸，框选图纸，输入TXDC/PLZJ，然后敲回车，将图纸换成T3格式即可
解决方案三：图纸加密了，一般加密的图纸在炸图的过程中都会提示无法分解，联系设计院
解决方案四：打开图纸先输入x命令将图纸分解，点左上角新建里面的新建米单位模板，然后选中图纸ctrl+c复制，再新建一个CAD 模型ctrl+v粘贴，将新粘贴的保存后再导入;(炸开，写块，转T3不行) 解决方案五：图纸显示比较远，看到左小角显示的值比较大，可以点击全屏即可显示。

(全屏显示不了的，点击批量替换，如图操作) 解决方案六：图纸是布局的图纸导进去不显示，先导入2008里面，进行保存，再导入2013就可以了;
解决方案七：当图纸在CAD写块或者转T3格式后死机，可以尝试把图纸先写块，之后再打开写块的图纸转成T3格式，再导入软件;
解决方案八：调兼容性(调整兼容性，在快捷键图标上面右键点属性--兼容性-以兼容模式运行程序打勾--windows95改为windows2000，以管理员身份运行此程序打勾)后再导入;
解决方案九：是在墙的界面导入的CAD图，点击视图--构件图元显示设置，把CAD草图打勾，让其显示即可。

CAD创建图块后，选中的图形消失是什么原因？怎么解决？当我们选择图形创建图块后，发现选择用于创建图块的图形从图中消失了，这是怎么回事呢？如果你对创建块的相关选项有一定了解，就不会觉得奇怪了。

不管你是用BLOCK(B)命令直接在图形文件内部创建块，还是用WBLOCK(W)命令来写一个块文件，都会有几种方式供选择，如下图定义块和写块对话框中选项基本是一样的，但默认选项不同。

知道这些选项的作用，就知道为什么有时定义块后图形会消失了，在实际操作中选择哪个操作更合适。

下面简单介绍一下这几个选项的作用：保留：选定的图形保留原样，仍是独立的图形。

BLOCK （创建块）会在当前图纸文件中创建一个块定义，用插入（I）命令可以插入此图块。

WBLOCK（写块）命令会将图块定义保存为一个DWG文件，用插入（I）命令可以浏览并插入此图块。

∙∙转换为块：选定的图形被转换为所定义的图块。

BLOCK （创建块）会生成块定义，并将选定的图形转换此图块的块参照。

WBLOCK（写块）命令在当前图形中生成块定义，将选定图形转换为此图块的参照，并同时保存一个块文件。

∙∙删除（从图形中删除）：选定的图形被删除。

BLOCK（创建块）会在当前文件中创建一个块定义，用插入（I）命令可以插入此图块。

WBLOCK（写块）命令会将图块定义保存为一个DWG文件，用插入（I）命令可以浏览并插入此图块。

∙创建图块后图形消失，显然是选择了最后的一个选项：删除（从图形中删除），如果不想图形被删除，只需在定义块时选择其他选项就好了，至于选择保留还是转换为块，主要取决于你后面要怎么来使用选定的图形了。

10天学会CAD官网。

cad复制图形不见怎样调出来
有的同学从外面复制图形到cad中发现不见了，其实位置可以调出来的。

接下来就是店铺精心整理的一些关于cad复制图形不见怎样调出来的相关资料，供你参考。

cad复制图形不见调出来的方法
1、选择你需要复制的图形
在你需要复制的图形里面选中需要复制的图形，按住ctrl+c键盘，这样需要的图形就已经复制好了。

2、打开你需要粘贴到的图形，按住ctrl+v键盘，它会提示你选择插入点，你直接点击就可以了
3、选择完了插入点之后发现、刚刚复制过来的图形不知道跑哪里去了，明明刚才已经复制过来的，跑哪去了呢。

4、这个时候你只需要点击鼠标中间的键盘两下，要快速点击的，这样，你刚刚复制的图形就跑到你的眼皮底下了。

CAD画图时为什么移动的时候原图没删除前些日子公司电脑中了ACAD.FAS文件病毒，有时图档文件名就被无故修改了，导致图档找不到，用包含文字搜索才能找到。

于是想将ACAD.FAS文件全部搜出删除。

说干就干，周末把所有电脑打开并断开与服务器的连接。

将服务器进行了搜索（包含隐藏文件），哇噻一千多个，全删了。

然后再所有客户端电脑上也进行了删除，都删光了这下因该没问题了吧，于是再搜索了一遍，已经找不到了，嘿嘿搞定，唉！事情还没结束呢，打开cad后再搜索了一次电脑，汗！尽然有跑出来一个，于是再删了，再搜没了，关了cad搜也没了。

心想这下应该可以了吧，再打开cad后再搜索了一次电脑,晕！在cad安装目录下又出现一个。

看来不能蛮干了，静下来想想ACAD.FAS只有依靠cad才能运行并不会感染其他文件，只是靠自身复制到图档目录下和cad支持路径下进行传播。

删了为什么还会无中生有呢，有两种可能1、有个程式会自动编译出acad.fas。

2、有个与acad.fas文件同内容但不同名称的文档，在acad.fas被删除后被拷至cad支持目录并更名为acad.fas。

第一种方式从acad.fas的传播方法及运行机制来看应该是较难实现的，因为中毒前一般都是客户给的图档下带了一个ACAD.FAS文件，AUTOCAD打开图档后CAD自动加载ACAD.FAS,才开始中毒的，而以cad的功能是不能生成可执行文件的。

但用cad开发的lisp是可以有读写文件和注册表的，ACAD.FAS就是lisp开发后编译的，因此完全有能力生成一些简单的命令脚本文件及修改注册表，使CAD自动加载ACAD.FAS后将其自身复制一份并更名后藏在某处，并读写生成一个命令脚本文件具有拷贝、更名的功能，然后修改注册表，使系统运行cad后或开机时运行该命令脚本。

根据以上分析得出解决方法两种：1、删除ACAD.FAS时也同时删除与其同内容的其他文件。

具体做法是搜索与ACAD.FAS具有同样日期和大小的文件然后删除，当然在删除前要确认以下是否为FAS文件（用写字板打开里面有一行文字为“FAS4-FILE ; Do not change it!“）2、删除ACAD.FAS时也同时删除与其同内容的命令脚本文件，当然这个文件你并不知道他的文件名是什么，具体方法就不说了，这次是一个叫SHRF.CMD的，是个隐藏文件，在C:\WINDOWS\SYSTEM32目录下。
