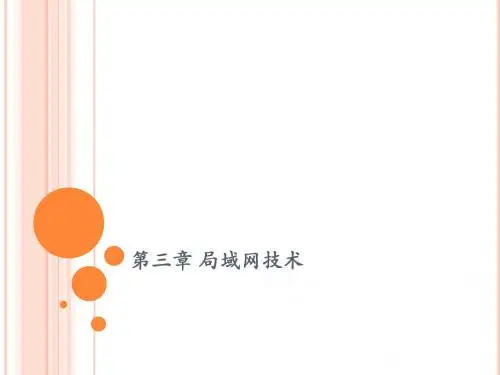

第三章局域网技术介绍

第3章局域网基础【考点一】局域网基本概念1.局域网的主要技术特点(1)局域网覆盖有限的地理范围，它适用于机关、公司、校园、军营、工厂等有限范围内的计算机、终端与各类信息处理设备连网的需求。

(2)局域网具有高数据传输速率(10Mbps～1 000 Mbps)、低误码率、高质量的数据传输环境。

(3)局域网一般属于一个单位所有，易于建立、维护和扩展。

(4)决定局域网特性的主要技术要素是：网络拓扑、传输介质访问控制方法。

(5)局域网从介质访问控制方法的角度可以分为两类：共享介质局域网与交换式局域网。

2.局域网拓扑构型局域网在网络拓扑上主要采用了总线型、环型与星型结构；在网络传输介质上主要采用了双绞线、同轴电缆与光纤。

3.局域网传输介质类型与特点局域网常用的传输介质有：同轴电缆、双绞线、光纤与无线通信信道。

局域网产品中使用的双绞可以分为两类：屏蔽双绞线(STP，Shielded Twisted Pair)与非屏蔽双绞线(UTP，Unshiekede Twisted Pair)。

【考点二】局域网介质访问控制方法目前被普遍采用并形成国际标准的介质访问控制方法主要有以下3种：(1)带有冲突检测的域波侦听多路访问(CSMA/CD)方法。

(2)令牌总线(Token Bus)方法。

(3)令牌环(Token Ring)方法。

1.IEEE 802模型与协议IEE 802委员会为局域网制定了一系列标准，统称为IEEE 802标准。

这些标准主要是：(1)IEEE 802.1标准，它包括局域网体系结构、网络互连，以及网络管理与性能测试。

(2)IEEE 802.2标准，定义了逻辑链路控制LLC子层功能与服务。

(3)IEEE 802.3标准，定义了CSMA/CD总线介质访问控制子层与物理层规范。

(4)IEEE 802.4标准，定义了令牌总线(Token Bus)介质访问控制子层与物理层规范。

(5)IEEE 802.5标准，定义了令牌环(Token Ring)介质访问控制子层与物理层规范。

计算机三级《网络技术》考点：局域网基础计算机三级《网络技术》考点：局域网基础《网络技术》是计算机三级考试科目之一，关于局域网基础知识点大家都复习得怎么样呢?以下是店铺搜索整理的计算机三级《网络技术》考点：局域网基础，供参考复习，希望对大家有所帮助!想了解更多相关信息请持续关注我们店铺!第三章局域网基础本单元概览一、局域网与城域网的基本概念二、以太网三、高速局域网的工作原理四、交换式局域网与虚拟局域网五、无线局域网六、局域网互联与网桥的工作原理一、局域网与城域网的基本概念1.决定局域网与城域网的三要素决定局域网与城域网特点的三要数：网络拓扑、传输介质、介质访问控制方法。

2. 局域网拓扑结构的类型与特点局域网与广域网的重要区别是覆盖的地理范围不同，因此其基本通信机制与广域网完全不同：局域网采用共享介质与交换方式(分为共享介质局域网与交换式局域网)，广域网采用存储转发。

局域网在传输介质、介质访问控制方法上形成了自己的特点。

其主要的网络拓扑结构分为：总线型、环型与星型。

网络介质主要采用双绞线、同轴电缆与光纤等。

A.总线拓扑：介质访问控制方法：共享介质方式。

优点：结构简单、容易实现、易于扩展、可靠性好。

特点：所有结点都通过网卡连接到公共传输介质总线上，总线通常采用双绞线或同轴电缆，所有结点通过总线发送或接收数据，由于多个结点共享介质，因此会有冲突出现，导致传输失败，必须解决介质访问控制问题B.环型网络拓扑结构环型网络拓扑是结点间通过网卡利用点到点线路连接形成闭合的环型。

环中的数据沿着同一个方向逐站传输。

环型结构中，多个站点共享一条环通路，为了确定哪个结点可以发送数据，同样需要进行介质访问控制。

环型结构通常采用分布式控制方法，环中每个结点都要执行发送和接收的控制逻辑。

C.星型网络拓扑结构星型拓扑结构存在中心节点，每个节点通过点-点线路与中心节点连接，任何两节点之间的通信都要通过中心节点转接。

优点是：结构简单。

局域网组网技术课程教案第一章：局域网基础知识1.1 局域网的定义与分类1.2 局域网的拓扑结构1.3 局域网的传输介质1.4 局域网的通信协议第二章：局域网硬件设备2.1 交换机的基本原理与配置2.2 路由器的基本原理与配置2.3 网卡的作用与选购2.4 网络传输介质的选择与安装第三章：局域网软件系统3.1 局域网操作系统概述3.2 Windows Server 2024的安装与配置3.3 Linux服务器的安装与配置3.4 网络服务与资源共享第四章：局域网安全与管理4.1 局域网安全概述4.2 防火墙的配置与应用4.3 病毒防护与网络安全策略4.4 网络管理工具的使用第五章：局域网故障排除与维护5.1 局域网常见故障分析5.2 故障排除方法与步骤5.3 网络设备维护与升级5.4 网络性能监控与优化第六章：局域网设计与规划6.1 局域网设计原则与步骤6.2 网络拓扑结构设计6.3 网络设备选型与配置6.4 网络布线设计与施工第七章：无线局域网技术7.1 无线局域网标准与协议7.2 无线接入点与无线网卡的选择7.3 无线局域网的安全与管理7.4 无线局域网的部署与优化第八章：局域网与互联网的连接8.1 互联网接入技术概述8.2 宽带路由器的配置与应用8.3 虚拟专用网络（VPN）的配置与使用8.4 网络地址转换（NAT）与端口映射第九章：网络存储技术9.1 网络存储概述9.2 直接连接存储（DAS）9.3 网络连接存储（NAS）9.4 存储区域网络（SAN）第十章：局域网组网案例分析10.1 企业局域网组网案例10.2 校园局域网组网案例10.3 分支机构局域网组网案例10.4 局域网组网案例分析与总结重点解析本文主要介绍了局域网组网技术课程的十个章节内容，涵盖了局域网基础知识、硬件设备、软件系统、安全与管理、故障排除与维护、局域网设计与规划、无线局域网技术、局域网与互联网的连接、网络存储技术以及局域网组网案例分析。

第三章局域网基础3-1 局域网的基本概念局域网：是在较小的地理范围内利用通信线路将各种计算机和数据设备互连起来，实现数据通信和资源共享的计算机网络。

3-1-1 局域网的主要技术特点（1）覆盖有限的地理范围。

可以小到一个房间，一栋大楼，一个机关、学校。

（2）具有较高的传输速率（10Mbps-10Gbps），低误码率、高质量的数据传输环境（3）属于一个单位所有，易于建立、维护和扩展（4）决定局域网特性的主要技术要素：网络拓朴、传输介质、介质访问控制方法（5）局域网从介质访问控制方法的角度可分为共享介质局域网与交换式局域网。

3-1-2 局域网拓扑构型局域网的拓扑类型主要包括总线型、环型、星型。

网络传输介质包括双绞线、同轴电缆与光纤1、总线型拓扑结构（见图3-1）总线型局域网的介质访问控制方法为“共享介质”方式特点：（1）所有结点都通过网卡直接连到一条作为公共传输介质的总线上（2）总线通常采用同轴电缆或双绞线作为传输介质（3）所有结点都可以通过总线传输介质发送或接收数据，但一段时间内只允许一个结点使用总线发送数据，当一个结点利用总线传输介质以“广播”方式发送数据时，其他结点可以用“收听”方式接收数据。

（4）由于总线作为公共传输介质为多个结点共享，就有可能出现同一时刻有两个或两个以上结点使用总线发送数据的情况，因此会出现“冲突”，造成传输失败。

（5）在“共享介质”方式的总线型局域网中必须解决多结点访问总线的介质访问控制(MAC)问题。

所谓介质访问控制方法是指控制多个结点利用公共传输介质发送和接收数据的方法。

结点1 结点2 结点3结点4总线型的优点：结构简单、实现容易、易于扩展、可靠性较好2、环型拓扑构型（见图3-3）环型拓扑也是共享介质局域网最基本的拓扑构型之一。

在环型拓扑中，结点通过相应的网卡，使用点对点连接线路，构成闭合的环型。

环中数据沿着一个方向绕环逐站传输。

由于多个结点共享一个环通路，所以环型拓朴也要解决介质访问控制方法问题。

局域网简介2局域网简介_______________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ _________________________________________第一章：什么是局域网1.1 局域网的定义局域网（Local Area Network，简称LAN）是指在一个相对较小的地理范围内所建立的连接计算机和其他设备的网络。

它通常用于办公室、学校、公司或家庭等小型组织中。

1.2 局域网的特点局域网具有以下特点：- 范围有限：局域网一般覆盖较小的范围，通常只限于建筑物或者校园中的一部分。

- 速度快：局域网内部的通信速度非常快，可以支持高速数据传输。

- 共享资源：局域网上的设备可以共享打印机、文件等资源，提高工作效率。

- 安全性高：局域网的通信相对较隔离，对外界的干扰较少，可以保障数据的安全性。

第二章：局域网的组成2.1 设备局域网一般由以下设备组成：- 交换机：用于连接局域网内的各个设备，并通过交换数据包来实现设备之间的通信。

- 路由器：用于连接不同的局域网或者连接局域网与互联网，实现不同网络之间的数据传输。

- 终端设备：包括计算机、打印机、服务器等设备，用于处理和存储数据。

2.2 软件局域网的运行离不开一些网络管理软件，如网络操作系统、局域网管理软件等，这些软件可以帮助管理员监控、配置和管理整个局域网。

第三章：局域网的拓扑结构3.1 总线型拓扑结构总线型拓扑结构是最简单的局域网连接方式，所有的设备都连接在一条总线上，数据通过总线进行传输。

第三章 WLAN本章内容„ WLAN发展 „ WLAN网络结构 „ WLAN安全架构 „ WLAN协议小节提纲„ WLAN发展介绍 ¾ WLAN是什么 ¾ WLAN大事记 ¾ WLAN标准族 ¾ WLAN网站 网站WLAN是什么蓝牙 WPAN：无线个域网zWi Fi Wi-FiWiM WiMax采用无线连接的个人局域网，它被用在诸如手机、计算机、PDA之间的小范围（一般是在10米 以内）通讯。

WPAN的技术包括蓝牙、ZigBee、红外等，其中蓝牙应用最广泛。

WLAN：无线局域网 无线局域网z z 一般应用于家庭、企业和热点覆盖，覆盖半径几十米到几百米，提供PC和手机高速上网。

无线局域网采用Wi-Fi技术，速率可到达几十Mbps，使用方式与有线局域网一样，简单易用。

WMAN：无线城域网z z 提供城市范围的无线覆盖，用于进行城市范围内的宽带无线数据传输。

无线城域网采用WiMax技术，覆盖半径几公里到几十公里，速率可达到几十Mbps。

WLAN是什么WLAN： Wireless Local Area Networkz 广义的WLAN，是指通过无线通信技术将计算机设备互联起来，构成通信网络。

z 狭义的WLAN，是指采用IEEE 802.11无线技术进行互连的通信网络。

目前的WLAN一 般指802.11无线网络。

z IEEE 802.11，是国际电工电子委员会（Institute of Electrical and Electronics Engineers）下负责WLAN标准制定的工作组。

Wi-Fi：Wireless Fidelityz 是最大的WLAN工业组织Wi-Fi联盟（Wi-Fi Alliance）的商标，该组织致力于对 WLAN设备进行兼容性认证测试。

z Wi-Fi是指Wi-Fi联盟认证，通过认证的产品，可以使用Wi-Fi的LOGO。

z 通常，Wi-Fi作为WLAN的同义词使用，尽管并非所有WLAN设备都进行Wi-Fi认证。
