DM10[1].0图文教程

输入保护
蜂鸣条件
1000V（HI端）
0.3V≤Vmeasured≤2V
测量频率或周期
1、红色测试引线接高电压HI端 黑色测试引线接低电压LO端 2、选中前面板的 按键，测量 信号频率。 3、将测试引线接于二极管两端， 开始检测。 量程 测量范围 仪器启用自动选择量程 0.33s～3.3us 3Hz～300kHz 输入信号范围 100mVAC～750VAC 输入保护 可配置参数 所有量程上的750Vrms （HI端） Null设定值
黑表笔
四线电阻测量参数值
2kΩ、20kΩ、200kΩ、1MΩ、 10MΩ、100MΩ 最大分辨率 100uΩ 六种量程
开路电压
输入保护
<5V
（1）200Vpk （2）所有量程上的1000V（HI端） 可配置参数 量程、Null设定值
电容测量
红表笔
1、红色测试引线接高电压HI端， 黑色测试引线接低电压LO端。 2、选中前面板的 按键，测量 电容。 3、根据测量电容的容值范围， 选择合适的电容量程。 4、设置Null设定值 5、将测试引线接于电容两端， 红色测试引线接电容的正极， 黑色测试引线接入电容的负级， 开始测量。 操作提示 用数字万用表测量电解电容前， 每次都要用测试引线将电解电 容的两个腿短接一下放电，然 后才可以测量。
连通性参数值
测试电流 量程 开路电压 输入保护 蜂鸣条件 1mA 量程固定在2KΩ <5V 1000V（HI端） 0≤Rtesting≤短路阻抗 （0Ω≤短路阻抗≤2kΩ）
检查二极管
红表笔 黑表笔
1、红色测试引线接高电压HI端 黑色测试引线接低电压LO端 2、选中前面板的 按键，检查 二极管的通断。 3、将测试引线接于二极管两端， 开始检测。 测试电流 量程 开路电压 1mA 量程固定在2Vdc <5V

DM万用版及图解DM的基本使用方法要是有人对您说，他可以在一分钟内把一个大硬盘重新分区并格式化完毕，您一定不会相信。

使用DM就可以轻而易举地做到这一点。

不过，DM的流行版本对硬盘的厂牌很挑剔，如果它发现所运行的硬盘厂家不对，就会中止运行。

硬盘市场竞争相当激烈，即使是最有实力的硬盘厂都只能占据市场的一小部分，于是任何一个普通的DM流行版本都只能在很小的范围内使用。

这也许就是DM迟迟未被收入您的电脑工具箱的主要原因。

DM伙伴程序DM Partner对此作了彻底地改良，它使DM能够在各个厂家的硬盘上运行。

DM&P〔Disk Manager & Partner〕是带有伙伴程序的DM，也就是您现在看到的“DM万用版”。

就DM&P所具有的全部功能而言，无与伦比的速度只是冰山一角，它支持目前所有的硬盘新技术，拥有极为强大的功能：★快速的简易和高级选项，其硬盘安装功能初级用户容易掌握，又能完全满足高级用户的特殊需求。

★完全支持您的操作系统所支持的FAT32文件系统。

在一个分区上格式化大于2GB的驱动器，当您使用高级安装模式或菜单模式时，允许选择自己所需的磁盘簇的大小。

★突破528M/2.1G/8.4GB/32G容量限制，在安装大于8. 4GB 的 IDE/ATA 驱动器时，可以使用多个FAT12/16分区, 或者使用单一可引导的FAT32文件系统的分区。

★使用硬盘诊断功能可以在您的硬盘子系统中找出相互关联的问题。

★兼容多种操作系统，包括DOS、OS/2、Windows、Windows 95、Windows 98、and Windows NT.★支持IDE电源管理。

★包含了对IDE/ATA驱动器的多扇区读写支持，加速数据传送。

★快速格式化IDE/ATA/SCSI驱动器。

在绝大多数情况下完全安装驱动器不超过一分钟。

★支持增强型IDE/FAST ATA的高速数据传送。

★其中包含的低级格式化程序比许多BIOS附的Low Level Format程序先进得多。

引用DM的使用方法图解引用东楠的DM的使用方法图解引用冰雨的DM的使用方法图解一、关于“万用版”DM是由ONTRACK公司公司开发的一款老牌的硬盘管理工具，在实际使用中主要用于硬盘的初始化，如低级格式化、分区、高级格式化和系统安装等。

由于功能强劲、安装速度极快而受到用户的喜爱。

但因为各种品牌的硬盘都有其特殊的内部格式，针对不同硬盘开发的DM软件并不能通用，这给用户的使用带来了不便。

DM万用版彻底解除了这种限制，它可以使IBM的DM软件用于任何厂家的硬盘，这对于喜爱该软件的用户来说，无疑是一件令人高兴的事。

DM万用版由两部分组成，一部分就是原来的IBM-DM软件，另一部分则是专门针对该软件开发的一个伙伴程序（DMPartner）。

也就是说，DM万用版其实就是带有伙伴程序的DM，又称之为DM&P（DiskManager&Partner），如果您有IBM-DM软件（必须是9.43版），只需将该伙伴程序拷入就行了。

二、主要功能1、提供简易和高级两种安装模式，以满足不同用户的各种要求。

其简易模式适合初级用户使用，高级模式主要针对高级用户而设计。

2、完全支持FAT32文件系统，可以在一个分区上格式化大于2GB的驱动器，当使用高级安装模式时，允许更改硬盘簇的大小。

3、突破8.4GB限制，在安装大于8.4GB的IDE/ATA驱动器时，既可以使用多个FAT12/16分区，也可以使用单一可引导的FAT32文件系统分区。

4、提供的硬盘诊断功能可以使您查找硬盘子系统中相互关联的问题。

5、兼容多种操作系统，包括DOS、OS/2、Windows 3.x/95/98和Windows NT。

6、支持IDE电源管理。

7、对IDE/ATA驱动器的多扇区读写支持，加速数据传送。

8、快速格式化IDE/ATA/SCSI驱动器。

绝大多数情况下完全安装驱动器不超过1分钟。

9、支持增强型IDE/Fast ATA的高速数据传送。

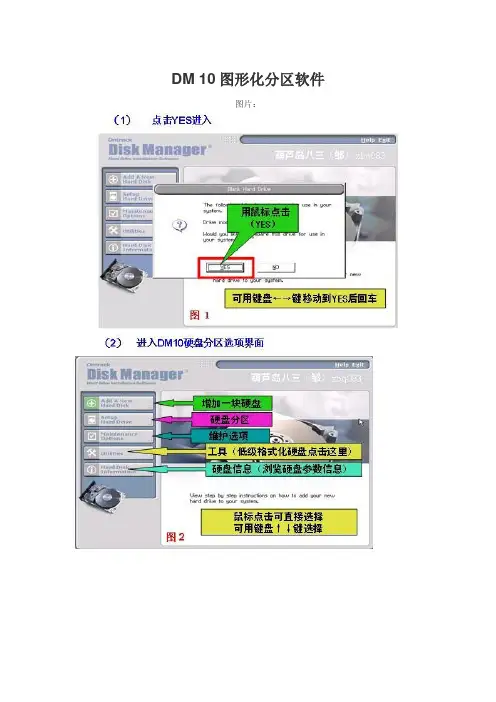

DM 10图形化分区软件
图片：
很多人都喜欢用DM来对新硬盘进行分区，因为它简单快速。

可是现在的硬盘容量越来越大，老版本的Dm分区工具不能支持大硬盘分区，曾经最流行的pqmagic8.05分区工具也已经过时，所以在这里介绍能够支持大硬盘分区，支持NTFS格式的新版本Dm 10.46图形化分区工具，极力推荐新硬盘使用！
还有一种最好也是最安全的分区方法就是使用xp系统安装光盘（不是ghost版，是安装版）自带的分区工具分区。

为什么不用Vista或windows7自带系统工具分区呢？鉴于Vista使用的人较少，而且网上的相关文章也少，所以在这里不做讨论，而用win7的分区工具，分区格式化并安装完系统之后，会单独生成一个100M的隐藏分区，这个分区是存放win7的启动文件的（根本没有必要单独分出这100M空间，不知微软是怎么想的），浪费了空间，而且许多备份软件会不能使用！所以最好不要使用windows7自带的分区工具分区格式化！应使用其他分区工具分好区并格式化后，再安装windows7！
Dm 10图形化分区工具和以往的Dm操作不尽相同，操作如下：
下图转自雨林木风
DM10分好区后会自动激活第一个分区（也就是C盘），所以到这里，你就可以直接装系统了！（完）。
