1．实验：探究小车速度随时间变化的规律1．掌握打点计时器的使用、纸带数据处理和测量瞬时速度的方法。
2．了解如何从实验中获取数据，学会利用v.t图像处理、分析实验数据的方法。
3．知道小车在重物牵引下运动速度随时间变化的规律。
1。
实验原理（1）瞬时速度的计算：可用以该点为□，01中间时刻的一段时间内的错误!平均速度来代替，即错误!v n＝错误!。
（2）作出vt图像判断小车速度随时间变化的关系：以速度v为纵轴、时间t为横轴建立直角坐标系，在坐标系中描点作出v。
t图像,根据点的分布规律思考小车速度与时间的关系。
2．实验器材打点计时器、一端附有定滑轮的长铝板、小车、纸带、细绳、槽码、刻度尺、导线、交流电源.课堂任务探究过程·获取数据仔细观察下列图片,认真参与“师生互动"。
活动1：本实验要研究的对象是什么？研究的目的是什么？提示：研究的对象是小车，研究其速度随时间变化的规律.活动2：本实验的操作步骤是什么？提示:（1）按照实验装置图,把一端带有定滑轮的长铝板平放在实验桌上，并使定滑轮伸出桌面，把打点计时器固定在长铝板上没有定滑轮的一端，连接好电路。
(2）铝板上放一个可以左右移动的小车，小车一端连接穿过打点计时器的纸带，另一端连接绕过定滑轮系有槽码的细绳。
(3）把小车停在靠近打点计时器的位置，启动计时器,然后放开小车，让它拖着纸带运动，打点计时器会在纸带上打下一行小点，随后，立即关闭电源。
（4)增减所挂的槽码(或在小车上放置重物)，更换纸带，再做两次实验.活动3:本实验中有哪些注意事项？提示：（1)开始放开小车时，应使小车靠近打点计时器。
(2)先启动打点计时器,再放开小车。
（3）取下纸带前，先断开电源。
（4)选取一条点迹最清晰的纸带，舍掉开头一些过于密集的点迹，找一个适当的点作为计时起点。
适当选取计数点(注意计数点与计时点的区别),弄清楚相邻两计数点的时间间隔T是多少。
（5）不要逐次测量各段距离，应一次测量完毕各计数点与计时起点间的距离。

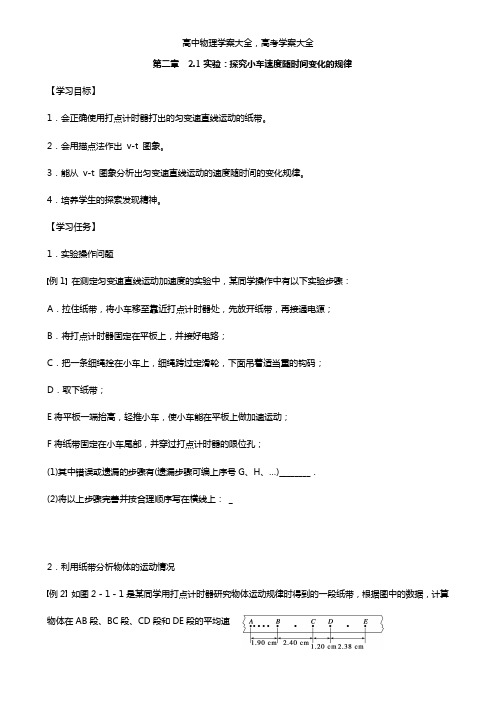

第二章 2.1实验：探究小车速度随时间变化的规律【学习目标】1．会正确使用打点计时器打出的匀变速直线运动的纸带。
2．会用描点法作出v-t 图象。
3．能从v-t 图象分析出匀变速直线运动的速度随时间的变化规律。
4．培养学生的探索发现精神。
【学习任务】1．实验操作问题例1在测定匀变速直线运动加速度的实验中，某同学操作中有以下实验步骤：A．拉住纸带，将小车移至靠近打点计时器处，先放开纸带，再接通电源；B．将打点计时器固定在平板上，并接好电路；C．把一条细绳拴在小车上，细绳跨过定滑轮，下面吊着适当重的钩码；D．取下纸带；E将平板一端抬高，轻推小车，使小车能在平板上做加速运动；F将纸带固定在小车尾部，并穿过打点计时器的限位孔；(1)其中错误或遗漏的步骤有(遗漏步骤可编上序号G、H、…)________．(2)将以上步骤完善并按合理顺序写在横线上：_2．利用纸带分析物体的运动情况例2如图2－1－1是某同学用打点计时器研究物体运动规律时得到的一段纸带，根据图中的数据，计算物体在AB段、BC段、CD段和DE段的平均速度大小，判断物体运动的性质．图2－1－1拓展探究上例中，若该同学打出的点如图2－1－2所示，在纸带上确定出A、B、C、D、E、F、G共7个计数点，其相邻点间的距离如图所示，每两个相邻的计数点之间的时间间隔为0.10 s.图2－1－2(1)计算出打下B、C、D、E、F五个点时小车的瞬时速度(要求小数点后保留三位有效数字)：vB＝_______ m/s，vC＝_______ m/s，vD＝________ m/s，vE＝________ m/s，vF＝________ m/s.(2)将B、C、D、E、F各个时刻的瞬时速度标在图2－1－3所示的坐标纸上，并画出小车的瞬时速度随时间变化的关系图线．(3)分析小车的运动特点．归纳总结：1．判断物体运动情况的方法是：(1)直接由纸带上打的点的疏密程度粗略判断．(2)先算出各段的平均速度，再由平均速度的大小判断．(3)利用所画出的v －t 图线，直观地判断．(4)若相邻相同时间间隔内的位移之差为一恒量，则为匀变速直线运动．2．通常通过求平均速度的方法求出某一点的瞬时速度.3、加速度的求解方法[例3 某实验小组在用打点计时器研究匀变速直线运动规律的实验中，得到一条纸带如图2－1－4所示，A 、B 、C 、D 、E 、F 、G 为计数点，相邻计数点间时间间隔为0.10 s ，利用刻度尺已经测量得到x 1＝1.20cm ，x 2＝1.60 cm ，x 3＝1.98 cm ，x 4＝2.38 cm ，x 5＝2.79 cm ，x 6＝3.18 cm.图2－1－4(1)根据给出的实验数据，判断该实验小组使用的刻度尺的最小刻度是什么？(2)计算运动物体在B 、C 、D 、E 、F 各点的瞬时速度．(3)在图2－1－5中作出v －t 图象，并由图象求物体的加速度．图2－1－5归纳总结1．v －t 图象的截距表示物体运动的初速度．2．v －t 图象的斜率表示物体运动的加速度，可用a ＝Δv Δt来求解加速度3．研究物体运动速度随时间的变化规律，除使用打点计时器外，也可以采用频闪照相利用光电门测量瞬时速度，还可以用数字信息系统(DIS)来测量物体的瞬时速度，并测量运动的加速度，从而作出v－t图象，找出速度随时间变化的规律.【补充学习材料】1. 实验操作问题例1在测定匀变速直线运动加速度的实验中，某同学操作中有以下实验步骤：A．拉住纸带，将小车移至靠近打点计时器处，先放开纸带，再接通电源；B．将打点计时器固定在平板上，并接好电路；C．把一条细绳拴在小车上，细绳跨过定滑轮，下面吊着适当重的钩码；D．取下纸带；E将平板一端抬高，轻推小车，使小车能在平板上做加速运动；F将纸带固定在小车尾部，并穿过打点计时器的限位孔；(1)其中错误或遗漏的步骤有(遗漏步骤可编上序号G、H、…)________．(2)将以上步骤完善并按合理顺序写在横线上：_2 利用纸带分析物体运动情况例2如图2－1－1是某同学用打点计时器研究物体运动规律时得到的一段纸带，根据图中的数据，计算物体在AB段、BC段、CD段和DE段的平均速度大小，判断物体运动的性质．图2－1－11．判断物体运动情况的方法是：(1)直接由纸带上打的点的疏密程度粗略判断．(2)先算出各段的平均速度，再由平均速度的大小判断．(3)利用所画出的v－t图线，直观地判断．(4)若相邻相同时间间隔内的位移之差为一恒量，则为匀变速直线运动．2．通常通过求平均速度的方法求出某一点的瞬时速度.题型3 加速度的求解方法选做[例3某实验小组在用打点计时器研究匀变速直线运动规律的实验中，得到一条纸带如图2－1－4所示，A、B、C、D、E、F、G为计数点，相邻计数点间时间间隔为0.10 s，利用刻度尺已经测量得到x1＝1.20 cm，x2＝1.60 cm，x3＝1.98 cm，x4＝2.38 cm，x5＝2.79 cm，x6＝3.18 cm.图2－1－4(1)根据给出的实验数据，判断该实验小组使用的刻度尺的最小刻度是什么？(2)计算运动物体在B、C、D、E、F各点的瞬时速度．(3)在图2－1－5中作出v－t图象，并由图象求物体的加速度．1．v －t 图象的截距表示物体运动的初速度．2．v －t 图象的斜率表示物体运动的加速度，可用a ＝Δv Δt来求解加速度 3．研究物体运动速度随时间的变化规律，除使用打点计时器外，也可以采用频闪照相利用光电门测量瞬时速度，还可以用数字信息系统(DIS)来测量物体的瞬时速度，并测量运动的加速度，从而作出v －t 图象，找出速度随时间变化的规律.时的速度是 。
实验：探究小车速度随时间变化的规律备课资源完成本实验的一些建议：1. 打点计时器纸带限位器要与长木板纵轴位置对齐再固定在长木板上，使纸带、小车、拉线和定滑轮在一条直线上。
小车要选择在木板上运动不跑偏或跑偏较小的车。
2. 牵引小车的钩码以100 g以内为宜。
若用到150 g以上，则纸带上打出的点数不能满足以0.1 s为计数点取6组数值的要求。
解决办法：用小沙桶替代钩码。
沙桶及沙的质量在40～100 g之间取三种不同质量，可用托盘天平称量沙桶和沙子。
若用50 g钩码，取至150 g时打出的纸带计数点之间的时间间隔可减小至0．08 s或0．06 s，可以满足6组以上数据的要求。
为防钩码落地损伤钩码，可在地面铺泡沫塑料垫。
小沙桶可选择能装100 g以上砂子的带盖塑料瓶。
3. 在小车后面安装纸带的方法如图2-1-1所示。
使小车运动时保持纸带与打点计时器平面、木板平行，减少摩擦力影响。
注意调整滑轮高度，使拉车的线与木板平行，减少拉力的变化。
4. 开启电源，待打点计时器工作稳定后释放小车，同时用一只手在定滑轮一端准备接住小车，防止小车撞击定滑轮，防止小车落地。
即使安装了防撞挡板，也要防止小车落地。
关断电源后再取纸带，取下纸带后，将所用钩码质量标注在纸带上，并给纸带编号。
5. 纸带上的点先取零点和计数点进行编号再测距离。
测量长度时不要用短刻度尺分别测量相邻两个计数点间的长度，最好用长刻度尺对齐各计数点（不移动尺子）读出各计数点间长度值，避免测量误差的积累。
6. 在坐标纸上画v-t图象时，注意坐标轴单位长度的选取，使图象分布在坐标平面的大部分面积。
教学目标一、知识与技能1. 能熟练使用打点计时器。
2. 会根据相关实验器材，设计实验并完成操作。
3. 会处理纸带求各点瞬时速度。
4. 会设计表格并用表格记录并处理数据。
5. 会用v-t图象处理数据，描述物体运动规律。
二、过程与方法1. 初步学习根据实验要求，设计实验，探究某种规律的研究方法。

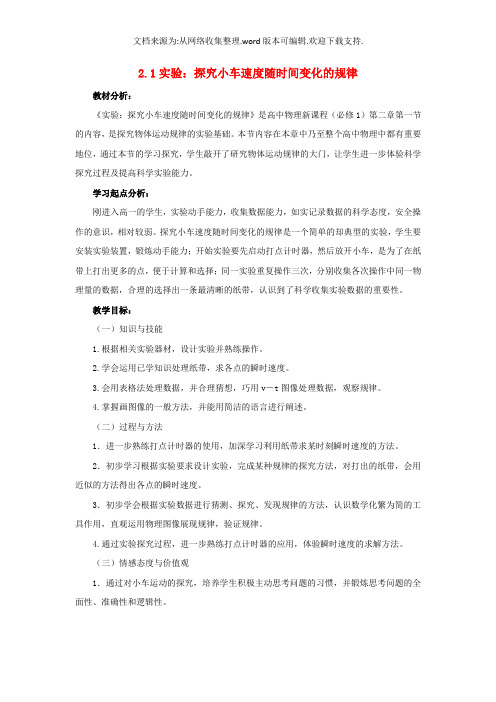

2.1实验：探究小车速度随时间变化的规律教材分析：《实验：探究小车速度随时间变化的规律》是高中物理新课程（必修1）第二章第一节的内容，是探究物体运动规律的实验基础。
本节内容在本章中乃至整个高中物理中都有重要地位，通过本节的学习探究，学生敲开了研究物体运动规律的大门，让学生进一步体验科学探究过程及提高科学实验能力。
学习起点分析：刚进入高一的学生，实验动手能力，收集数据能力，如实记录数据的科学态度，安全操作的意识，相对较弱。
探究小车速度随时间变化的规律是一个简单的却典型的实验，学生要安装实验装置，锻炼动手能力；开始实验要先启动打点计时器，然后放开小车，是为了在纸带上打出更多的点，便于计算和选择；同一实验重复操作三次，分别收集各次操作中同一物理量的数据，合理的选择出一条最清晰的纸带，认识到了科学收集实验数据的重要性。
教学目标：（一）知识与技能1.根据相关实验器材，设计实验并熟练操作。
2.学会运用已学知识处理纸带，求各点的瞬时速度。
3.会用表格法处理数据，并合理猜想，巧用v－t图像处理数据，观察规律。
4.掌握画图像的一般方法，并能用简洁的语言进行阐述。
（二）过程与方法1．进一步熟练打点计时器的使用，加深学习利用纸带求某时刻瞬时速度的方法。
2．初步学习根据实验要求设计实验，完成某种规律的探究方法，对打出的纸带，会用近似的方法得出各点的瞬时速度。
3．初步学会根据实验数据进行猜测、探究、发现规律的方法，认识数学化繁为简的工具作用，直观运用物理图像展现规律，验证规律。
4.通过实验探究过程，进一步熟练打点计时器的应用，体验瞬时速度的求解方法。
（三）情感态度与价值观1．通过对小车运动的探究，培养学生积极主动思考问题的习惯，并锻炼思考问题的全面性、准确性和逻辑性。
2．通过纸带的处理方法、实验数据的图像展现，培养学生实事求是的科学态度，能使学生灵活地运用科学方法来探究、解决问题、提高创新意识。
3．在对现象规律的语言阐述中，提高学生的语言表达能力，还体现了各个学科之间的联系，可引申到各事物的关联性，使自己融入社会。
必修一 2.1 实验：探究小车速度随时间变化的规律（教案）教材分析：本节实验为探究实验，目的是让学生通过研究小车在重物牵引下的速度随时间的变化的规律，经历科学探究的活动，学会实验数据的处理方法。
教学目标：1、通过小车在钩码牵引下运动的实验探究，进一步掌握打点计时器的使用方法和利用打点计时器研究物体运动的方法。
2、会计算各个计数点的速度。
3 、设计表格填入实验数据，并能在坐标纸上画出v-t图象。
教学重难点：1、探究物体的速度随时间变化规律。
2、纸带上各点瞬时速度的计算。
3、纸带实验数据的处理办法。
学情分析：学生已经在初步了解打点计时器及其使用方法的基础上，进行本节实验，因此要老师的指导下，引导学生积极动手去做，去画v-t图像。
教学方法: 精讲点拨，合作探究。
课时安排：2课时。
实验器材：带有定滑轮的长木板、小车、带有小钩的细线、钩码若干、打点计时器、纸带、坐标纸，刻度尺、学生电源、导线若干、夹子。
实验过程：1、器材安装：学生讨论如何安装，有一个学生代表回答，老师补充总结。
学生动手操作。
（1）把带有滑轮的长木板平放在实验桌上。
（2）把打点计时器固定在长木板的一端并连接好电源，将纸带穿过打点计时器限位孔（从复写纸下面穿过）。
（3）将小车靠近打点计时器放在长木板上，把纸带的一端固定在小车后端。
（4）将细绳绕过定滑轮，细绳的一端连在小车的前面，另一端挂上适当的钩码。
2、数据采集：（1）先启动打点计时器，然后放开小车（注意顺序），让小车拖着纸带运动，打点计时器在纸带上打下一行小点。
随后立即关闭电源。
（2）取下纸带，换上新纸带，每组测量三次。
（3）在三条纸带中选择点迹清晰、没有漏点的一条进行数据处理。
3、数据处理：老师点拨，学生分组操作。
（1）如图所示舍掉纸带开头一些过于密集的点迹，找一个适当的点做为计时起点，并记为0点。
（2）从起点开始，每隔4个点取一个计数点，分别记为1、2、3、4、5点。
思考：相邻两个计数点间的时间间隔为多少秒？（3）用直尺分别测量各个计数点间的距离，填入下表。
第二章匀变速直线运动的研究知识梳理第1节实验：探究小车速度随时间变化的规律一、实验原理1.利用纸带计算瞬时速度：以纸带上某点为中间时刻取一小段位移，用这段位移的平均速度表示这点的瞬时速度。
2.用v－t图像表示小车的运动情况：以速度v为纵轴、时间t为横轴建立直角坐标系，用描点法画出小车的v－t图像，图线的倾斜程度表示加速度的大小，如果v－t图像是一条倾斜的直线，说明小车的速度是均匀变化的。
二、实验器材打点计时器、学生电源、复写纸、纸带、导线、一端带有滑轮的长木板、小车、细绳、槽码、刻度尺、坐标纸。
三、实验步骤1.如图所示，把附有滑轮的长木板放在实验桌上，并使滑轮伸出桌面，把打点计时器固定在长木板上没有滑轮的一端，连接好电路。
2.把一条细绳拴在小车上，使细绳跨过滑轮，下边挂上合适的槽码，放手后，看小车能否在木板上平稳地加速滑行，然后把纸带穿过打点计时器，并把纸带的另一端固定在小车后面。
3.把小车停在靠近打点计时器处，先接通电源，后释放小车，让小车拖着纸带运动，打点计时器就在纸带上打下一系列小点。
4.换上新纸带，重复实验两次。
5.增减所挂槽码，按以上步骤再做两次实验。
四、数据处理1.纸带的选取与测量(1)在三条纸带中选择一条点迹最清晰的纸带。
(2)为了便于测量，一般舍掉开头一些过于密集的点迹，找一个适当的点作计时起点(0点)。
(3)每5个点(相隔0.1 s)取1个计数点进行测量(如图所示，相邻两点中间还有4个点未画出)。
(4)采集数据的方法：不要直接去测量两个计数点间的距离，而是要量出各个计数点到计时零点的距离d1、d2、d3…然后再算出相邻的两个计数点的距离x1＝d1；x2＝d2－d1；x3＝d3－d2；x4＝d4－d3…2.瞬时速度的计算瞬时速度的求解方法：时间间隔很短时，可用某段时间的平均速度表示这段时间内中间时刻的瞬时速度，即v n ＝x n ＋x n ＋12T。
3.画出小车的v －t 图像(1)定标度：坐标轴的标度选取要合理，应使图像大致分布在坐标平面中央。
第一节实验：探究小车速度随时间变化的规律
【学习目标】 1．会用描点法作出v-t 图象。
2．能从v-t 图象分析出匀变速直线运动的速度随时间的变化规律。
【自主学习】一．实验目的探究小车速度随变化的规律。
二．实验原理利用打出的纸带上记录的数据，以寻找小车速度随时间变化的规律。
三．实验器材打点计时器、低压电源、纸带、带滑轮的长木板、小车、、细线、复写纸片、。
四．实验步骤1．如课本34页图所示，把附有滑轮的长木板平放在实验桌上，并使滑轮伸出桌面，把打点计时器固定在长木板上没有滑轮的一端，连接好电路。
2．把一条细线拴在小车上，使细线跨过滑轮，下边挂上合适的。
把纸带穿过打点计时器，并把纸带的一端固定在小车的后面。
3．把小车停在靠近打点计时器处，接通后，放开，让小车拖着纸带运动，打点计时器就在纸带上打下一行小点，随后立即关闭电源。
换上新纸带，重复实验三次。
4．从三条纸带中选择一条比较理想的，舍掉开头比较密集的点迹，在后边便于测量的地方找一个点做计时起点。
为了测量方便和减少误差，通常不用每打一次点的时间作为时间的单位，而用每打五次点的时间作为时间的单位，就是T=0.02 s ×5=0.1 s 。
在选好的计时起点下面表明A，在第6点下面表明B，在第11点下面表明C……，点A、B、C……叫做计数点，两个相邻计数点间的距离分别是x1、x2、x3…… 5．利用第一章方法得出各计数点的瞬时速度填入下表：
6．以速度v为轴，时间t为轴建立直角坐标系，根据表中的数据，在直角坐标系中描点。
7．通过观察思考，找出这些点的分布规律。
五．注意事项1.开始释放小车时，应使小车靠近打点计时器。
2.先接通电源，计时器工作后，再放开小车，当小车停止运动时及时断开电源。
3.要防止钩码落地和小车跟滑轮相撞，当小车到达滑轮前及时用手按住它。
4.牵引小车的钩码个数要适当。
5.加速度的大小以能在60cm长的纸带上清楚地取得六七个计数点为宜。
6.要区别计时器打出的点和人为选取的计数点。
一般在纸带上每5个点取一个计数点，间隔为0.1 s 。
【课堂探究】
实验纸带
1.
2.
3.
数据处理(完成表格)
小车在几个时刻的瞬时速度
位置编号0 1 2 3 4 5 6 7 8
t/s 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8
V1(m/s)
V2(m/s)
V3(m/s)
做出速度-时间图像
【节末练习】
1．在探究小车速度随时间变化的规律的实验中，按照实验进行的先后顺序，将下述步骤地代号填在横线上。
A．把穿过打点计时器的纸带固定在小车后面B．把打点计时器固定在木板的没有滑轮的一端，并连好电路 C．换上新的纸带，再重做两次 D．把长木板平放在实验桌上，并使滑轮伸出桌面 E．使小车停在靠近打点计时器处，接通电源，放开小车，让小车运动 F．把一条细线拴在小车上，细线跨过定滑轮，下边吊着合适的钩码 G．断开电源，取出纸带2．在下列给出的器材中，选出“探究小车速度随时间变化的规律”的实验中所需的器材并填在横线上（填序号）。
①打点计时器②天平③低压交流电源④低压直流电源⑤细线和纸带⑥钩码和小车⑦秒表⑧一端有滑轮的长木板⑨刻度尺选出的器材是 3.为
了计算加速度，最合理的方法是（）
A. 根据任意两计数点的速度用公式○算出加速度
B．根据实验数据画出v-t图，量出其倾角，由公式a＝tana求出加速度
C．根据实验数据画出v-t图，由图线上相距较远的两点所对应的速度、时间，用公式a=△v/△t算出加速度
D．依次算出通过连续两计数点间的加速度，算出平均值作为小车的加速度
4.汽车沿平直的公路行驶，小明坐在汽车驾驶员旁，注视着速度计，并记下间隔相等的各时
刻的速度值，如下表所示．
从表中数据得到汽车在各段时间内的运动特点：在o～15 s内，汽车的速度在变化，每5s速度增大______km／h；在15～30 s内汽车速度不变，速度大小为_______km／h；在35～45s内汽车速度在变化，每5 s速度减小_________km／h．
5．某同学在“探究小车速度随时间变化的规律”的实验中，算出小车经过各计数点的瞬时速度如表格中所示：
计数点序号 1 3 4 5
计数点对应时刻（s）0.1 .2 0.3 0.4 0.5 .6
通过计数点的速度（m/s）44.0 2.0 81.0 100.0 110.0 38.0 请作出小车的v-t图象，并分析运动特点。
6．在“探究小车速度随时间变化的规律”的
实验中，如图给出了从0点开始，每5个点取
一个计数点的纸带，其中0、1、2、3、4、5、
6都为计数点。
测得：s1=1.40cm，s2=1.90cm，
s3=2.38 cm， s4= 2.88 cm，s5=3.39 cm，s6=3.87 cm。
那么：
（1）在计时
器打出点1、2、3、4、5时，小车的速度分别为：v 1= cm/s ，v 2= cm/s ，v 3= cm/s ，v 4= cm/s ，v 5= cm/s 。
（2）在平面直角坐标系中作出速度—时间图象。
（3）分析小车运动速度随时间变化的规律。
s 6
s 5
s 4
s 3
s 2
s 1
1
2
3
4
5
6。
