2015半导体物理器件期末考试试题全

一．概念题1.稳态：系统（半导体）能量处于最低，且各物理量如温度、载流子浓度等不随时间变化，则可称其处于稳态。

2.肖特基势垒：即Schottky Barrier，指一具有大的势垒高度（即势垒>>kT），以及掺杂浓度比导带或价带上态密度低的金属-半导体接触。

3.受激辐射：指处于激发态的半导体在一能量为hν的入射光照射下导带上的电子与价带上的空穴复合，发出与入射光具有相同能量、相位以及方向的光的过程。

4.自发辐射：指处于激发态的半导体，不需要外来的激发，导带中电子就与价带中的空穴复合，发出光子能量等于电子和空穴复合前所处能级能级差的光的过程。

5.非平衡状态：指系统（半导体）由于受光照、电注入等原因载流子浓度、电流密度等物理量不再稳定而随时间变化，变化最终达到稳定的状态。

6.对于共射组态双极型晶体管，理想情况下，当I b固定且V ec>0时，I c是不随变化的。

但实际上当V ec变化时，集电区空间电荷区宽度会随之变化，导致基区中载流子浓度随之变化，从而Ic随之变化。

具体表现为I c随V ec增加而增大，这种电流变化称为厄雷效应。

7.热电子：半导体中的电子可以吸收一定的能量（如光照射、电注入等）而被激发到更高的能级上，这些被激发到更高能级上的电子就称为热电子。

8.空穴：近满带中一些空的量子态被称为空穴。

由于电子的流动会导致这些空的量子态也流动，从而从其效果上可以把它当作一带有正单位电荷的与电子类似的载流子。

9.直接复合和间接复合：半导体的热平衡状态由于超量载流子的导入而被破坏时，会出现一些使系统回复平衡的机制称为复合。

在复合过程中，若电子从导带跃迁回价带过程中其动量不发生变化（即k不变）则称为直接复合，若其动量发生变化则称为间接复合。

二．问答题1.什么是欧姆接触：当一金属-半导体接触的接触电阻相对于半导体的主体电阻或串联电阻可以忽略不计时，则可被定义为欧姆接触。

降低接触电阻我们可以采取以下两个措施：（1）减小势垒高度。

半导体物理试题及答案一、单项选择题（每题2分，共20分）1. 半导体材料的导电能力介于导体和绝缘体之间，这是由于（）。

A. 半导体的原子结构B. 半导体的电子结构C. 半导体的能带结构D. 半导体的晶格结构答案：C2. 在半导体中，电子从价带跃迁到导带需要（）。

A. 吸收能量B. 释放能量C. 吸收光子D. 释放光子答案：A3. PN结形成的基础是（）。

A. 杂质掺杂B. 温度变化C. 压力变化D. 磁场变化答案：A4. 半导体器件中的载流子主要是指（）。

A. 电子B. 空穴C. 电子和空穴D. 光子答案：C5. 半导体的掺杂浓度越高，其导电性能（）。

A. 越好B. 越差C. 不变D. 先变好再变差答案：A二、填空题（每题2分，共20分）1. 半导体的导电性能可以通过改变其________来调节。

答案：掺杂浓度2. 半导体的能带结构中，价带和导带之间的能量差称为________。

答案：带隙3. 在半导体中，电子和空穴的复合现象称为________。

答案：复合4. 半导体器件中的二极管具有单向导电性，其导通方向是从________到________。

答案：阳极阴极5. 半导体的PN结在外加正向电压时，其内部电场会________。

答案：减弱三、简答题（每题10分，共30分）1. 简述半导体的掺杂原理。

答案：半导体的掺杂原理是指通过向半导体材料中掺入少量的杂质元素，改变其电子结构，从而调节其导电性能。

掺入的杂质元素可以是施主杂质（如磷、砷等），它们会向半导体中引入额外的电子，形成N型半导体；也可以是受主杂质（如硼、铝等），它们会在半导体中形成空穴，形成P型半导体。

2. 描述PN结的工作原理。

答案：PN结是由P型半导体和N型半导体结合而成的结构。

在PN结中，P型半导体的空穴会向N型半导体扩散，而N型半导体的电子会向P型半导体扩散。

由于扩散作用，会在PN结的交界面形成一个内建电场，该电场会阻止更多的载流子通过PN结。

半导体器件物理与工艺期末考试题一、简答题1.什么是半导体器件？半导体器件是利用半导体材料的电子特性来实现电流的控制与放大的电子元件。

常见的半导体器件包括二极管、晶体管、场效应管等。

2.请简述PN结的工作原理。

PN结是由P型半导体和N型半导体连接而成的结构。

当外加正向偏置时，P端为正极，N端为负极，电子从N端向P端扩散，空穴从P 端向N端扩散，形成扩散电流；当外加反向偏置时，P端为负极，N端为正极，由于能带反向弯曲，形成电势垒，电子与空穴受到电势垒的阻拦，电流几乎为零。

3.简述晶体管的工作原理。

晶体管是一种三极管，由一块绝缘体将N型和P型半导体连接而成。

晶体管分为三个区域：基区、发射区和集电区。

在正常工作状态下，当基极与发射极之间施加一定电压时，发射极注入的电子会受到基区电流的控制，通过基区电流的调节，可以控制从集电区流出的电流，实现电流的放大作用。

4.请简述场效应管的工作原理。

场效应管是利用电场的作用来控制电流的一种半导体器件。

根据电场的不同作用方式，场效应管分为增强型和耗尽型两种。

在增强型场效应管中，通过控制栅极电压，可以调节漏极与源极之间的通导能力，实现电流的控制与放大。

5.简述MOSFET的结构和工作原理。

MOSFET（金属-氧化物-半导体场效应管）是一种常用的场效应管。

它由金属栅极、氧化物层和P型或N型半导体构成。

MOSFET的工作原理是通过改变栅极电势来控制氧化物层下方的沟道区域的电阻，从而控制漏极与源极之间的电流。

6.什么是集电极电流放大系数？集电极电流放大系数（β）是指集电区电流（Ic）与发射区电流（Ie）之间的比值。

在晶体管中，β值越大，表示电流放大效果越好。

7.简述三极管的放大作用。

三极管作为一种电子元件，具有电流放大的功能。

通过控制基区电流，可以影响发射极与集电极之间的电流，从而实现电流的放大作用。

二、计算题1.已知一个PN结的硅材料的势垒高度为0.7V，求该PN结的电势垒宽度。

半导体物理期末试卷(含部分答案半导体物理,考试,复习,试卷一、填空题1．纯净半导体Si中掺错误！未找到引用源。

族元素的杂质，当杂质电离时释放电子。

这种杂质称施主杂质；相应的半导体称N 型半导体。

2．当半导体中载流子浓度的分布不均匀时，载流子将做扩散运动；在半导体存在外加电压情况下，载流子将做漂移运动。

3．nopo=ni2标志着半导体处于平衡状态，当半导体掺入的杂质含量改变时，乘积nopo改变否？不变；当温度变化时，nopo改变否？改变。

4．非平衡载流子通过复合作用而消失，非平衡载流子的平均生存时间叫做寿命τ，寿命τ与复合中心在禁带中的位置密切相关，对于强p型和强n型材料，小注入时寿命τn为，寿命τp为5．迁移率是反映载流子在电场作用下运动难易程度的物理量，扩散系数是反映有浓度梯度时载n爱因斯坦关系式。

6．半导体中的载流子主要受到两种散射，它们分别是电离杂质散射和晶格振动散射。

前者在电离施主或电离受主形成的库伦势场下起主要作用，后者在温度高下起主要作用。

7．半导体中浅能级杂质的主要作用是影响半导体中载流子浓度和导电类型；深能级杂质所起的主要作用对载流子进行复合作用。

8、有3个硅样品，其掺杂情况分别是：甲含铝1015cm-3 乙. 含硼和磷各1017 cm-3 丙含镓1017 cm-3 室温下，这些样品的电阻率由高到低的顺序是乙甲丙。

样品的电子迁移率由高到低的顺序是甲丙乙。

费米能级由高到低的顺序是乙甲丙。

9．对n型半导体，如果以EF和EC的相对位置作为衡量简并化与非简并化的标准，那么EC EF 2k0T为非简并条件；0 EC EF 2k0T为弱简并条件；EC EF 010．当P-N结施加反向偏压增大到某一数值时，反向电流密度突然开始迅速增大的现象称为PN结击穿，其种类为：雪崩击穿、和齐纳击穿（或隧道击穿）。

11．指出下图各表示的是什么类型半导体？12. 以长声学波为主要散射机构时，电子迁移率μn与温度的-3/2 次方成正比13 半导体中载流子的扩散系数决定于其中的载流子的浓度梯度。

半导体物理试卷四参考答案及评分标准一、选择题（每小题1分，共15分）二、填空题（每空1分，共10分）1. p A ；N A − p A2. 1/e3. N i T −32⁄4. 1qN D μn ⁄5. r n n (N t −n t )；r p pn t6. qN D ；−qN A7. d 2V (x )d 2x =−qN D εr ε0⁄⁄三、简答题（每小题6分，共30分）1. 从实际硅晶体角度和能带角度说明，什么叫本征激发？产生本征激发所需的能量必须符合什么条件？ 参考答案：从实际硅晶体角度来说，本征激发就是共价键上的电子被激发成为自由电子的过程。

（2分）从能带角度来说，本征激发就是价带电子被激发成为导带电子的过程。

（2分） 产生本征激发所需的能量必须大于等于带隙宽度。

（2分）2. 以n 型半导体为例，与非简并半导体相比较，简述简并半导体及其特征，包括杂质浓度、费米能级位置、导带中电子服从的统计分布、杂质电离情况、杂质电离能和禁带宽度变化。

参考答案：简并半导体杂质浓度更大。

费米能级与导带底重合甚至进入导带。

导带中电子服从费米分布。

室温情况下杂质不能充分电离。

杂质电离能和禁带宽度都减小。

会出现杂质带导电。

（每要点1分）3. 简述最有效复合中心的特点及其对非平衡载流子寿命的影响。

若有杂质元素硼、铝、磷、砷、金、铜可供选择，在制造硅光电开关器件时，需选择哪些元素进行掺杂，并简要说明原因。

参考答案：最有效复合中心对电子和空穴的俘获系数相等（1分）。

能级位置接近禁带中线（1分）。

最有效复合中心的存在将缩短非平衡载流子寿命（1分）。

在制造硅光电开关器件时，通常选取金、铜进行掺杂，因为它们在硅的禁带中引入深能级，而其它杂质如硼、铝、磷、砷在禁带中产生浅能级（3分）。

4. 简述平衡p -n 结有哪些特征？参考答案：平衡p-n 结特征：流过p-n 结的净电流为零(1分)；这时空间电荷的数量一定(1分)；空间电荷区的厚度一定(1分)；内建电场大小一定(1分)；势垒高度一定(1分)；有统一的费米能级(1分)。

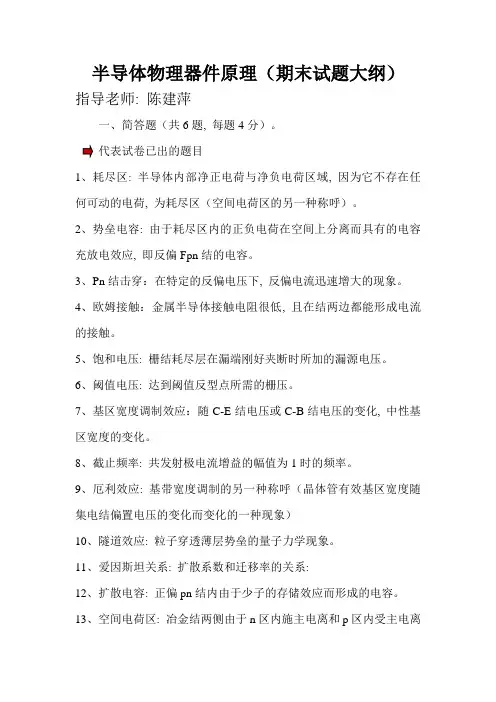

半导体物理器件原理（期末试题大纲）指导老师: 陈建萍一、简答题（共6题, 每题4分）。

代表试卷已出的题目1、耗尽区: 半导体内部净正电荷与净负电荷区域, 因为它不存在任何可动的电荷, 为耗尽区（空间电荷区的另一种称呼）。

2、势垒电容: 由于耗尽区内的正负电荷在空间上分离而具有的电容充放电效应, 即反偏Fpn结的电容。

3、Pn结击穿：在特定的反偏电压下, 反偏电流迅速增大的现象。

4、欧姆接触：金属半导体接触电阻很低, 且在结两边都能形成电流的接触。

5、饱和电压: 栅结耗尽层在漏端刚好夹断时所加的漏源电压。

6、阈值电压: 达到阈值反型点所需的栅压。

7、基区宽度调制效应：随C-E结电压或C-B结电压的变化, 中性基区宽度的变化。

8、截止频率: 共发射极电流增益的幅值为1时的频率。

9、厄利效应: 基带宽度调制的另一种称呼（晶体管有效基区宽度随集电结偏置电压的变化而变化的一种现象）10、隧道效应: 粒子穿透薄层势垒的量子力学现象。

11、爱因斯坦关系: 扩散系数和迁移率的关系:12、扩散电容: 正偏pn结内由于少子的存储效应而形成的电容。

13、空间电荷区: 冶金结两侧由于n区内施主电离和p区内受主电离而形成的带净正电荷与净负电荷的区域。

14、单边突变结: 冶金结的一侧的掺杂浓度远大于另一侧的掺杂浓度的pn结。

15、界面态: 氧化层--半导体界面处禁带宽度中允许的电子能态。

16、平带电压: 平带条件发生时所加的栅压, 此时在氧化层下面的半导体中没有空间电荷区。

17、阈值反型点: 反型电荷密度等于掺杂浓度时的情形。

18、表面散射: 当载流子在源极和源漏极漂移时, 氧化层--半导体界面处载流子的电场吸引作用和库伦排斥作用。

19、雪崩击穿: 由雪崩倍增效应引起的反向电流的急剧增大, 称为雪崩击穿。

20、内建电场: n区和p区的净正电荷和负电荷在冶金结附近感生出的电场叫内建电场, 方向由正电荷区指向负电荷区, 就是由n区指向p区。

半导体物理试题库及答案一、单项选择题（每题2分，共20分）1. 在半导体中，电子从价带跃迁到导带所需能量的最小值称为：A. 禁带宽度B. 费米能级C. 载流子浓度D. 电子亲和能答案：A2. 下列哪种半导体材料的禁带宽度大于硅？A. 锗B. 砷化镓C. 硅D. 碳化硅答案：D3. PN结在正向偏置时，其导电性能主要取决于：A. 电子B. 空穴C. 杂质D. 复合答案：B4. 半导体器件中，二极管的导通电压通常为：A. 0.2VB. 0.7VC. 1.5VD. 3.3V答案：B5. 在半导体物理学中，霍尔效应可以用来测量：A. 载流子浓度B. 载流子迁移率C. 载流子类型D. 所有以上答案：D二、多项选择题（每题3分，共15分）1. 下列哪些因素会影响半导体的载流子浓度？（多选）A. 温度B. 光照C. 杂质浓度D. 材料类型答案：ABCD2. 半导体器件的能带结构包括：A. 价带B. 导带C. 禁带D. 费米能级答案：ABC3. 下列哪些是半导体材料的特性？（多选）A. 导电性介于导体和绝缘体之间B. 导电性随温度升高而增加C. 导电性随光照强度增加而增加D. 导电性随杂质浓度增加而增加答案：ABCD三、填空题（每空1分，共20分）1. 半导体材料的导电性可以通过掺杂来改变，其中掺入____类型的杂质可以增加载流子浓度。

答案：施主2. 在PN结中，当外加电压的方向与PN结内电场方向相反时，称为______偏置。

答案：反向3. 半导体材料的导电性随温度升高而______。

答案：增加4. 半导体器件的能带结构中，价带和导带之间的区域称为______。

答案：禁带5. 霍尔效应测量中，当载流子受到垂直于电流方向的磁场作用时，会在垂直于电流和磁场的方向上产生______。

答案：霍尔电压四、简答题（每题5分，共10分）1. 简述半导体材料的导电机制。

答案：半导体材料的导电机制主要涉及价带中的电子获得足够能量跃迁到导带，从而成为自由电子，同时在价带中留下空穴。

一、选择题1.与绝缘体相比，半导体的价带电子激发到导带所需要的能量（ B ）。

A. 比绝缘体的大B.比绝缘体的小C. 和绝缘体的相同2.受主杂质电离后向半导体提供（ B ），施主杂质电离后向半导体提供（ C ），本征激发向半导体提供（ A ）。

A. 电子和空穴B.空穴C. 电子3.对于一定的N型半导体材料，在温度一定时，减小掺杂浓度，费米能级会（ B ）。

A.上移B.下移C.不变4.在热平衡状态时，P型半导体中的电子浓度和空穴浓度的乘积为常数，它和（ B ）有关A.杂质浓度和温度B.温度和禁带宽度C.杂质浓度和禁带宽度D.杂质类型和温度5.MIS结构发生多子积累时，表面的导电类型与体材料的类型（ B ）。

A.相同B.不同C.无关6.空穴是( B )。

A.带正电的质量为正的粒子B.带正电的质量为正的准粒子C.带正电的质量为负的准粒子D.带负电的质量为负的准粒子7.砷化稼的能带结构是（ A ）能隙结构。

A. 直接B.间接8. 将Si 掺杂入GaAs 中，若Si 取代Ga 则起（ A ）杂质作用，若Si 取代As 则起（ B ）杂质作用。

A. 施主B. 受主C. 陷阱D. 复合中心9. 在热力学温度零度时，能量比F E 小的量子态被电子占据的概率为（ D ），当温度大于热力学温度零度时，能量比F E 小的量子态被电子占据的概率为（ A ）。

A. 大于1/2B. 小于1/2C. 等于1/2D. 等于1E. 等于010. 如图所示的P 型半导体MIS 结构的C-V 特性图中，AB 段代表（ A ），CD 段代表（B ）。

A. 多子积累B. 多子耗尽C. 少子反型D. 平带状态11. P 型半导体发生强反型的条件（ B ）。

A. ⎪⎪⎭⎫ ⎝⎛=i A S n N q T k V ln 0B. ⎪⎪⎭⎫ ⎝⎛≥i A S n N q T k V ln 20 C. ⎪⎪⎭⎫ ⎝⎛=i D S n N q T k V ln 0 D. ⎪⎪⎭⎫ ⎝⎛≥i D S n N q T k V ln 2012. 金属和半导体接触分为：（ B ）。
