《机械原理》考研孙桓版2021年考研真题下册

机械原理考研孙桓《机械原理》配套考研真题与考点复习第一部分考研真题精选一、选择题1有两个平面机构的自由度都等于1，现用一个带有两个铰链的运动构件将它们串连成一个平面组合机构，该组合机构的自由度等于（）。

[浙江工业大学2011年研]A．0B．1C．2D．3【答案】B查看答案【解析】计算过程：由于有两个平面机构的自由度都等于1，得由于加入一个构件连接，则故2图1所示机构中存在（）。

[武汉科技大学2007年研]图1A．复合铰链B．局部自由度C．虚约束D．前三者均无【答案】C查看答案【解析】机构中，如果用转动副连接的是两构件上运动轨迹相重合的点，则该连接将带入1个虚约束。

如在图1所示的椭圆机构中，∠CAD＝90°，，构件CD线上各点的运动轨迹均为椭圆。

该机构中转动副C所连接两点的轨迹就是重合的，均沿AC所在的轴做直线运动，故将带入1个虚约束。

3构件系统的自由度大于其原动件数时，该构件系统（）。

[南京航空航天大学2010年研；重庆大学2005年研]A．不能运动B．具有确定的相对运动C．没有确定的相对运动【答案】C查看答案【解析】机构自由度大于零，且当机构原动件数目等于自由度时，机构具有确定运动；当机构原动件数目大于自由度时，会造成机构中最薄弱环节的损坏；当机构原动件数目小于自由度时，机构具有不确定运动。

4下列4个构件系统中，（）不是杆组，而是两个杆组的组合。

[浙江工业大学2011年研]【答案】A查看答案【解析】A项可继续拆分为如图2所示的两个基本杆组。

图25在带传动中，三角胶带作用于从动带轮上的摩擦力属于（）。

[浙江工业大学2011年研]A．惯性力B．有害阻力C．生产阻力D．驱动力【答案】D查看答案【解析】带传动是依靠带与带轮间的摩擦力来传递运动的，故三角胶带作用于从动带轮上的摩擦力会带动从动轮转动，因而是驱动力。

6如果作用在径向轴颈上的外力加大，那么轴颈上摩擦圆（）。

[武汉科技大学2007年研]A．变大B．变小C．不变D．变大或不变【答案】C查看答案【解析】摩擦圆半径：，其中，为当量摩擦系数，r为轴径。

第4章平面机构的力分析4.1 复习笔记一、机构力分析的任务、目的和方法1．作用在机械上的力根据力对机械运动影响的不同，可分为两大类。

（1）驱动力①定义驱动机械运动的力称为驱动力。

②特点驱动力与其作用点的速度方向相同或成锐角，其所作的功为正功，称为驱动功或输入功。

（2）阻抗力①定义阻止机械运动的力称为阻抗力。

②特点阻抗力与其作用点的速度方向相反或成钝角，其所作的功为负功，称为阻抗功。

③分类a．有效阻抗力机械在生产过程中为了改变工作物的外形、位置或状态而受到的阻力，即工作阻力。

克服这类阻力所完成的功称为有效功或输出功。

b．有害阻抗力机械在运转过程中所受到的非生产阻力。

克服这类阻力所作的功称为损失功。

2．机构力分析的任务和目的（1）确定运动副中的反力运动副反力是指运动副两元素接触处彼此作用的正压力和摩擦力的合力。

（2）确定机械上的平衡力或平衡力偶平衡力是指机械在已知外力的作用下，为了使该机构能按给定的运动规律运动，必须加于机械上的未知外力。

3．机构力分析的方法对于不同的研究对象，适用的方法不同。

（1）低速机械惯性力可以忽略不计，只需要对机械作静力分析。

（2）高速及重型机械①惯性力不可以忽略，需对机械作动态静力分析。

②设计新机械时，由于各构件尺寸、材料、质量及转动惯量未知，因此其动态静力分析方法如下：a．对机构作静力分析及静强度计算，初步确定各构件尺寸；b．对机构进行动态静力分析及强度计算，并据此对各构件尺寸作必要修正；c．重复上述分析及计算过程，直到获得可以接受的设计为止。

二、构件惯性力的确定构件惯性力的确定有一般力学法和质量代换法。

1．一般力学方法如图4-1-1（a）所示为曲柄滑块机构，借此说明不同运动形式构件所产生的惯性力。

（1）作平面复合运动的构件惯性力系有两种简化方式。

①简化为一个加在质心S i上的惯性力F I2和一个惯性力偶矩M I2，即F I2＝－m2a S2，M I2＝－J S2α2②简化为一个大小等于F I2，而作用线偏离质心S2一定距离l h2的总惯性力F I2′，而l h2＝M I2/F I2F′I2对质心S2之矩的方向应与α2的方向相反。

二、平面机构运动分析1.图示平面六杆机构的速度多边形中矢量ed代表，杆4角速度ω4的方向为时针方向。

题1图题6图2.当两个构件组成移动副时，其瞬心位于处。

当两构件组成纯滚动的高副时，其瞬心就在。

当求机构的不互相直接联接各构件间的瞬心时，可应用来求。

3.3个彼此作平面平行运动的构件间共有个速度瞬心，这几个瞬心必定位于上。

含有6个构件的平面机构，其速度瞬心共有个，其中有个是绝对瞬心，有个是相对瞬心。

4.相对瞬心与绝对瞬心的相同点是，不同点是。

5.速度比例尺的定义是，在比例尺单位相同的条件下，它的绝对值愈大，绘制出的速度多边形图形愈小。

6.图示为六杆机构的机构运动简图及速度多边形，图中矢量cd代表，杆3角速度ω3的方向为时针方向。

7.机构瞬心的数目Ｎ与机构的构件数k的关系是。

8.在机构运动分析图解法中，影像原理只适用于。

9.当两构件组成转动副时，其速度瞬心在处；组成移动副时，其速度瞬心在处；组成兼有相对滚动和滑动的平面高副时，其速度瞬心在上。

10.速度瞬心是两刚体上为零的重合点。

11.铰链四杆机构共有个速度瞬心，其中个是绝对瞬心，个是相对瞬心。

12.速度影像的相似原理只能应用于各点，而不能应用于机构的的各点。

13.作相对运动的3个构件的3个瞬心必。

14.当两构件组成转动副时，其瞬心就是。

15.在摆动导杆机构中，当导杆和滑块的相对运动为动，牵连运动为动时，两构件的重合点之间将有哥氏加速度。

哥氏加速度的大小为；方向与的方向一致。

16.相对运动瞬心是相对运动两构件上为零的重合点。

17.车轮在地面上纯滚动并以常速v前进，则轮缘上K点的绝对加速度αK=αk n=V K n/KP。

---------------------------------------( )18.高副两元素之间相对运动有滚动和滑动时，其瞬心就在两元素的接触点。

---( )19.在图示机构中，已知ω1及机构尺寸，为求解C 2点的加速度，只要列出一个矢量方程a C2=a B2+a n C2B2+a t C2B2就可以用图解法将a C2求出。

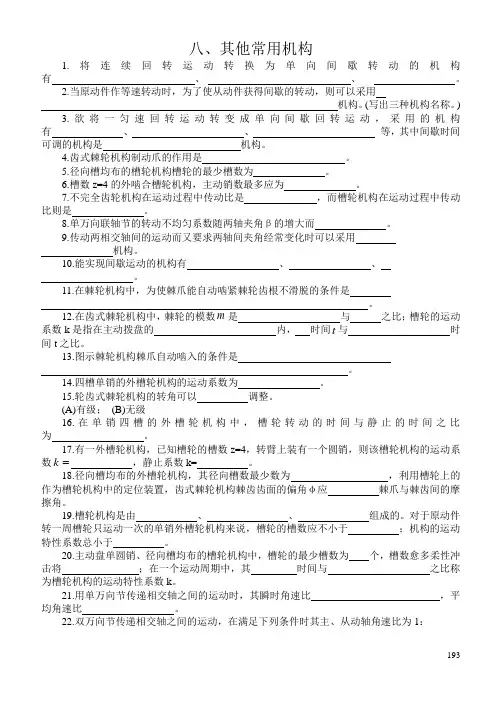

八、其他常用机构1.将连续回转运动转换为单向间歇转动的机构有、、。

2.当原动件作等速转动时，为了使从动件获得间歇的转动，则可以采用机构。

(写出三种机构名称。

)3.欲将一匀速回转运动转变成单向间歇回转运动，采用的机构有、、等，其中间歇时间可调的机构是机构。

4.齿式棘轮机构制动爪的作用是。

5.径向槽均布的槽轮机构槽轮的最少槽数为。

6.槽数z=4的外啮合槽轮机构，主动销数最多应为。

7.不完全齿轮机构在运动过程中传动比是，而槽轮机构在运动过程中传动比则是。

8.单万向联轴节的转动不均匀系数随两轴夹角β的增大而。

9.传动两相交轴间的运动而又要求两轴间夹角经常变化时可以采用机构。

10.能实现间歇运动的机构有、、。

11.在棘轮机构中，为使棘爪能自动啮紧棘轮齿根不滑脱的条件是。

12.在齿式棘轮机构中，棘轮的模数m是与之比；槽轮的运动系数k是指在主动拨盘的内，时间t与时间t之比。

13.图示棘轮机构棘爪自动啮入的条件是。

14.四槽单销的外槽轮机构的运动系数为。

15.轮齿式棘轮机构的转角可以调整。

(A)有级；(B)无级16.在单销四槽的外槽轮机构中，槽轮转动的时间与静止的时间之比为。

17.有一外槽轮机构，已知槽轮的槽数z=4，转臂上装有一个圆销，则该槽轮机构的运动系k，静止系数k=。

数18.径向槽均布的外槽轮机构，其径向槽数最少数为，利用槽轮上的作为槽轮机构中的定位装置，齿式棘轮机构棘齿齿面的偏角φ应棘爪与棘齿间的摩擦角。

19.槽轮机构是由、、组成的。

对于原动件转一周槽轮只运动一次的单销外槽轮机构来说，槽轮的槽数应不小于；机构的运动特性系数总小于。

20.主动盘单圆销、径向槽均布的槽轮机构中，槽轮的最少槽数为个，槽数愈多柔性冲击将；在一个运动周期中，其时间与之比称为槽轮机构的运动特性系数k。

21.用单万向节传递相交轴之间的运动时，其瞬时角速比，平均角速比。

22.双万向节传递相交轴之间的运动，在满足下列条件时其主、从动轴角速比为1：193(1)；(2)。

第7章机械的运转及其速度波动的调节7.1复习笔记一、概述1．本章研究的内容及目的（1）内容①研究在外力作用下机械的真实运动规律；②研究机械运转速度的波动及其调节的方法。

（2）目的①对机构进行精确的运动分析和力分析；②将机械运转速度波动的程度限制在许可的范围之内。

2．机械运转的三个阶段如图7-1-1所示为机械原动件的角速度ω随时间t变化的曲线。

图7-1-1机械运转的三个阶段（1）起动阶段①角速度特点在起动阶段，机械原动件的角速度ω由零逐渐上升，直至达到正常运转速度为止。

②功能特点驱动功W d大于阻抗功W r′（＝W r＋W f），机械积蓄了动能E。

W d＝W r′＋E。

（2）稳定运转阶段①角速度特点a．周期变速稳定运转满足下列角速度特点的稳定运转称为周期变速稳定运转：第一，原动件的平均角速度ωm保持为一常数；第二，原动件的角速度ω出现周期性波动。

b．等速稳定运转如果原动件的角速度ω在稳定运转过程中恒定不变，则称为等速稳定运转。

②功能特点在一个周期内，机械的总驱动功与总阻抗功是相等的，即W d＝W r′。

（3）停车阶段①功能特点a．在机械的停车阶段驱动功为0，即W d＝0。

b．当阻抗功将机械具有的动能消耗完时，机械便停止运转。

其功能关系为E＝－W r′。

②制动器的效果安装制动器的机械的停车阶段如图7-1-1中的虚线所示，停车时间缩短。

（4）过渡阶段起动阶段与停车阶段统称为机械运转的过渡阶段。

3．作用在机械上的驱动力和生产阻力（1）原动机的运动特性各种原动机的作用力（或力矩）与其运动参数（位移、速度）之间的关系称为原动机的机械特性。

（2）解析法的特点①当用解析法研究机械的运动时，原动机的驱动力必须以解析式表达；②为了简化计算，常将原动机的机械特性曲线用简单的代数式来近似地表示。

（3）生产阻力的特点①取决于机械工艺过程；②可以是常数，也可以是执行构件位置、速度或时间的函数。

二、机械的运动方程式1．机械运动方程的一般表达式机械运动方程式的一般表达式为()()2211d /2/2cos d n m i Si Si i i i i i i i i m v J Fv M t ==⎡⎤⎡⎤+=±⎢⎥⎢⎥⎣⎦⎣⎦∑∑ωαω式中，αi ——作用在构件i 上的外力F i 与该力作用点的速度v i 间的夹角；J Si ——质心Si 的转动惯量；v Si ——质心Si 的速度。

第1章绪论1.1复习笔记一、本课程研究的对象及内容1．本课程研究的对象本课程研究的对象是机械，机械是机器和机构的总称。

（1）机构是用来传递与变换运动和力的可动装置。

（2）机器是根据某种使用要求而设计的用来变换或传递能量、物料和信息的执行机械运动的装置，机器都是由各种机构组合而成的。

2．本书研究的内容本书研究的内容是有关机械的基本理论问题，具体包括以下几个方面：（1）机构结构分析的基本知识；（2）机构的运动分析；（3）机器动力学；（4）常用机构的分析与设计；（5）机械系统的方案设计。

二、学习机械原理课程的目的（1）机械工业是国家综合国力发展的基石，本课程是机械类专业的重要基础课程而且本课程的内容是有关机械的基础知识。

（2）为了创造出满足人们需求的新产品，需要创造型人才，而机械原理课程在培养机械方面的创造型人才中将起到不可或缺的重要作用。

三、如何进行机械原理课程的学习（1）搞清基本概念，理解基本原理，掌握机构分析和综合的基本方法。

（2）明确机械原理课程中对机械的研究的两大内容：①研究各种机构和机器所具有的一般共性问题；②研究各种机器中常用的一些机构的性能及其设计方法，以及机械系统方案设计的问题。

（3）培养自己运用所学的基本理论和方法去发现、分析和解决工程实际问题的能力，着重培养自己的创新精神和能力。

（4）坚持科学严谨的工作作风，认真负责的工作态度，讲求实效的工程观点。

四、机械原理学科发展现状简介现代机械的发展日新月异，对机械提出的要求越来越苛刻。

为适应生产发展的需要，当前在各类型机构和机械驱动方面的研究上取得了很大的进展。

在机械的分析和综合中日益广泛地应用了计算机并加强了对机械的实验研究。

总之，作为机械原理学科，其研究领域十分广阔，内涵非常丰富。

1.2课后习题详解本章无课后习题。

1.3名校考研真题详解本章内容只是对整个课程的一个总体介绍，基本上没有学校的考研试题涉及到本章内容，读者简单了解即可，不必作为复习重点，所以本部分也就没有选用考研真题。

机械原理考研孙桓《机械原理》配套考研真题库第一部分考研真题精选一、选择题1双曲柄机构中，（）是曲柄。

[南京航空航天大学2010年研]A．最短杆B．最长杆C．最短杆的邻边【答案】C查看答案【解析】在满足杆长条件的四杆机构中，当最短杆为机架时，则为双曲柄机构，因此双曲柄机构中，最短杆为机架，两连架杆为曲柄。

2有急回运动特性的平面连杆机构的行程速比系数（）。

[同济大学2008年研]A．K＝1B．K＞1C．K≤1D．K＜1【答案】B查看答案【解析】有急回运动特性的机构，其从动件在回程中的运动速度v2大于行程中的速度v1，有行程速比系数K＝v2/v1＞1。

3若以曲柄为原动件，当曲柄摇杆机构的原动件位于（）时，机构的传动角最小？[同济大学2008年研；武汉科技大学2009年研]A．曲柄与连杆共线的两个位置之一B．曲柄与机架共线的两个位置之一C．曲柄与机架相垂直的位置D．摇杆与机架相垂直，对应的曲柄位置【答案】B查看答案【解析】根据曲柄摇杆机构的运动规律，机构的最小传动角出现在主动曲柄与机架共线的两位置之一。

4与其他机构相比，凸轮机构最大的优点是（）。

[南京航空航天大学2010年研]A．可以实现各种预期的运动规律B．便于润滑C．制造方便，易于获得较高的运动精度【答案】A查看答案【解析】只要适当地设计出凸轮的轮廓曲线，就可以使从动件得到各种预期的运动规律。

5由于从动件结构的特点，（）从动件的凸轮机构只适用于速度较低和传力不大的场合。

[湖南大学2007年研]A．滚子C．平底D．尖顶【答案】D查看答案【解析】尖顶从动件凸轮，从动件和主动件接触面积小，故其推杆易磨损，因此，只适用于速度较低和传力不大的场合。

6相同的轮廓曲线和偏距，正偏置比负偏置的凸轮机构（）。

[同济大学2008年研]A．升程时压力角小B．回程时压力角小C．基圆半径小D．易产生刚性冲击【答案】A查看答案【解析】根据凸轮机构推程压力角α解析表达式其中，偏距e为代数值，对于正偏置凸轮机构取正号，负偏置则取负号。

广东海洋大学2014——2015学年第二学期《 机械原理 》课程试题课程号：□√ 考试□√ A 卷□√ 闭卷□ 考查□ B 卷□ 开卷一、单项选择题（2分×8题＝16分）1．滚子从动件凸轮机构的滚子半径应 B 凸轮理论廓线外凸部分的最小曲率半径。

A 、大于B 、小于C 、等于2．斜齿圆柱齿轮的标准模数和标准压力角在 B 上,计算几何尺寸需按 A参数进行计算. A 、端面 B 、法面 C 、中间平面3．一对渐开线直齿圆柱齿轮的连续运动条件是 D .A 、理论啮合线长度大于齿距B 、理论啮合线长度大于基圆齿距C 、啮合弧长度大于基圆齿距D 、实际啮合线长度大于基圆齿距4．标准齿轮限制最少齿数的原因是 C 。

A 、避免尺寸过大B 、避免加工困难C 、避免发生根切D 、避免强度不足 5．在由若干机器串联构成的机组中，若这些机器的效率均不相同，其中最高效率和最低效率分别为ηmax 和ηmin ，则机组的总效率η必有如下关系： A 。

A 、η＜ηminB 、η＞ηmaxC 、ηmin ≤η≤ηmaxD 、ηmin ＜η＜ηmax 。

7．曲柄滑块机构利用 D 可演化为偏心轮机构。

A 、机架变换B 、改变构件相对长度C 、移动副取代回转副D 、扩大回转副 8．齿顶圆压力角αa 。

A 、小于B 、等于C 、大于D 、不能确定其大小9.渐开线直齿圆柱齿轮传动的可分性是指___A___不受中心距变化的影响。

班级：姓名：学号：试题共 6页加白纸1张密封线GDOU-B-11-302A传动比B啮合角C节圆半径10.反行程自锁机构,行程效率η1 C 反行程效率η2 DA、η＜0B、等于η＞0C、0＜η＜1D、η≤0因为反行程效率是≤0的，而正行程的是恒大于零的！(记住具有自锁性质的机构指的是反行程自锁！二、填空题（6、7、8题每空2分，其余每空1分，共22分）1．速度和加速度影响原理只适合于构件的速度和加速度的求解问题。

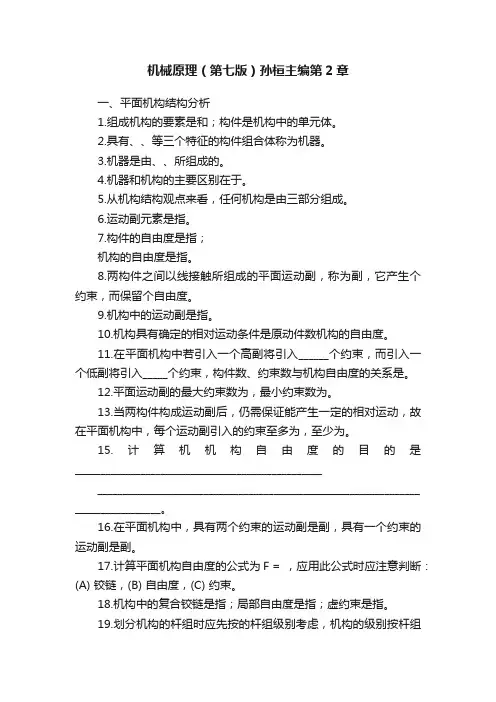

机械原理（第七版）孙桓主编第2章一、平面机构结构分析1.组成机构的要素是和；构件是机构中的单元体。

2.具有、、等三个特征的构件组合体称为机器。

3.机器是由、、所组成的。

4.机器和机构的主要区别在于。

5.从机构结构观点来看，任何机构是由三部分组成。

6.运动副元素是指。

7.构件的自由度是指；机构的自由度是指。

8.两构件之间以线接触所组成的平面运动副，称为副，它产生个约束，而保留个自由度。

9.机构中的运动副是指。

10.机构具有确定的相对运动条件是原动件数机构的自由度。

11.在平面机构中若引入一个高副将引入______个约束，而引入一个低副将引入_____个约束，构件数、约束数与机构自由度的关系是。

12.平面运动副的最大约束数为，最小约束数为。

13.当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为，至少为。

15.计算机机构自由度的目的是_________________________________________________________________________________________________________________ _________________。

16.在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。

17.计算平面机构自由度的公式为Ｆ= ，应用此公式时应注意判断：(A) 铰链，(B) 自由度，(C) 约束。

18.机构中的复合铰链是指；局部自由度是指；虚约束是指。

19.划分机构的杆组时应先按的杆组级别考虑，机构的级别按杆组中的级别确定。

20.机构运动简图是的简单图形。

31.任何具有确定运动的机构都是由机架加原动件再加自由度为零的杆组组成的。

----------------------( )32.一种相同的机构组成不同的机器。

(A) 可以； (B) 不能33.机构中的构件是由一个或多个零件所组成，这些零件间产生任何相对运动。

十、机械的稳定运转及其速度波动的调节1.设某机器的等效转动惯量为常数，则该机器作匀速稳定运转的条件是，作变速稳定运转的条件是。

2.机器中安装飞轮的原因，一般是为了，同时还可获得的效果。

3.在机器的稳定运转时期，机器主轴的转速可有两种不同情况，即稳定运转和稳定运转，在前一种情况，机器主轴速度是，在后一种情况，机器主轴速度是。

4.机器中安装飞轮的目的是和。

5.某机器的主轴平均角速度ωm=100rad/s，机器运转的速度不均匀系数δ=0.05，则该机器的最大角速度ωmax等于rad/s，最小角速度ωmin等于rad/s。

6.某机器主轴的最大角速度ωmax=200rad/s，最小角速度ωmin=190rad/s，则该机器的主轴平均角速度ωm等于rad/s，机器运转的速度不均匀系数δ等于。

7.机器等效动力学模型中的等效质量(转动惯量)是根据的原则进行转化的，因而它的数值除了与各构件本身的质量（转动惯量)有关外，还与。

8.机器等效动力学模型中的等效力(矩)是根据的原则进行转化的，等效质量(转动惯量)是根据的原则进行转化的。

9.机器等效动力模型中的等效力(矩)是根据的原则进行转化的，因而它的数值除了与原作用力(矩)的大小有关外，还与有关。

10.若机器处于起动(开车)阶段，则机器的功能关系应是，机器主轴转速的变化情况将是。

11.若机器处于停车阶段，则机器的功能关系应是，机器主轴转速的变化情况将是。

12.用飞轮进行调速时，若其它条件不变，则要求的速度不均匀系数越小，飞轮的转动惯量将越，在满足同样的速度不均匀系数条件下，为了减小飞轮的转动惯量，应将飞轮安装在轴上。

13.当机器运转时，由于负荷发生变化使机器原来的能量平衡关系遭到破坏，引起机器运转速度的变化，称为，为了重新达到稳定运转，需要采用来调节。

14.在机器稳定运转的一个运动循环中，运动构件的重力作功等于，因为。

15.机器运转时的速度波动有速度波动和速度波动两种，前者采用，后者采用进行调节。

第9章凸轮机构及其设计9.1 复习笔记一、凸轮机构的应用及分类1．凸轮机构的应用（1）相关概念①凸轮a．定义凸轮是指一个具有曲线轮廓或凹槽的构件；b．运动形式凸轮通常为主动件作等速转动，也有作往复摆动或移动的。

②推杆被凸轮直接推动的构件称为推杆，常为从动件。

③反凸轮机构凸轮为从动件而以推杆为主动件的机构称为反凸轮机构。

（2）凸轮机构的特点①优点a．适当地设计出凸轮的轮廓曲线，就能使推杆得到各种预期的运动规律；b．响应快速，机构简单紧凑。

②缺点a．凸轮廓线与推杆之间为点、线接触，易磨损；b．凸轮制造较困难。

（3）凸轮机构的应用发展①提出了许多适于在高速条件下采用的推杆运动规律以及一些新型凸轮机构；②凸轮机构的计算机辅助设计和制造、反求设计已获得普遍地应用，提高了设计和加工的速度及质量。

2．凸轮机构的分类（1）按凸轮的形状分①盘形凸轮a．具有变化向径的盘形构件绕固定轴线回转；b．作往复直线移动的盘形凸轮，称为移动凸轮。

②圆柱凸轮a．在圆柱面上开有曲线凹槽，或是在圆柱端面上作出曲线轮廓的构件；b．是一种空间凸轮机构，可认为是将移动凸轮卷于圆柱体上形成的。

（2）按推杆的形状分①尖顶推杆a．构造最简单，易磨损；b．只适用于作用力不大和速度较低的场合。

②滚子推杆a．磨损较小，可用来传递较大的动力；b．滚子常采用特制结构的球轴承或滚子轴承。

③平底推杆a．凸轮与平底的接触面间易形成油膜，润滑较好；b．常用于高速传动中。

（3）按推杆的运动形式分①作往复直线运动的直动推杆若轴线通过凸轮的回转轴心，则称为对心直动推杆，否则称为偏置直动推杆。

②作往复摆动的摆动推杆（4）根据凸轮与推杆保持接触的方法不同分①力封闭凸轮机构利用推杆的重力、弹簧力来使推杆与凸轮保持接触；②几何封闭的凸轮机构利用凸轮或推杆的特殊几何结构使凸轮与推杆保持接触。

二、推杆的运动规律1．研究推杆运动的意义（1）根据工作要求选定合适的凸轮机构的形式、推杆的运动规律和有关的基本尺寸；（2）根据选定的推杆运动规律设计凸轮的轮廓曲线；（3）推杆运动的选择，关系到凸轮机构的工作质量。

第11章齿轮系及其设计11.1复习笔记一、齿轮系及其分类1．定义由一系列的齿轮所组成的齿轮传动系统称为齿轮系，简称轮系。

2．分类根据轮系运转时各个齿轮的轴线相对于机架的位置是否固定，将轮系分为三大类：（1）定轴轮系运转时各个齿轮的轴线相对于机架的位置都是固定的轮系称为定轴轮系。

（2）周转轮系①定义如图11-1-1所示，运转时至少有一个齿轮轴线的位置不固定，而是绕着其他齿轮的固定轴线回转的轮系称为周转轮系。

图11-1-1周转轮系②基本构件在周转轮系中，一般都以太阳轮和行星架作为输入和输出构件，称为周转轮系的基本构件。

a．太阳轮轮系中绕固定轴回转的齿轮称为太阳轮。

如图11-1-1中齿轮l和内齿轮3都围绕着固定轴线OO回转，则齿轮1和内齿轮3为太阳轮；b．行星轮不仅绕自身轴线作自转，还随着行星架一起绕固定轴线做公转的齿轮称为行星轮。

如图11-1-1中齿轮2，其中构件H为行星架，又称转臂或系杆。

③分类a．根据其自由度的数目分类第一，差动轮系自由度为2的周转轮系称为差动轮系；第二，行星轮系自由度为1的周转轮系称为行星轮系。

b．根据基本构件的不同分类若轮系中的太阳轮以K表示，行星架以H表示，则如图11-1-1所示的轮系称为2K-H 型周转轮系。

（3）复合轮系既包含定轴轮系部分，又包含周转轮系部分，或者是由几部分周转轮系组成的轮系称为复合轮系。

二、定轴轮系的传动比1．轮系传动比的定义轮系的传动比是指轮系中首、末两构件的角速度之比。

2．传动比计算（1）定轴轮系的传动比等于组成该轮系的各对啮合齿轮传动比的连乘积；（2）传动比又等于各对啮合齿轮中所有从动轮齿数的连乘积与所有主动轮齿数的连乘积之比，即：定轴轮系的传动比＝所有从动轮齿数的连乘积/所有主动轮齿数的连乘积3．首、末轮转向关系的确定（1）转向的确定①齿轮的转向可用箭头表示，箭头方向表示齿轮可见侧的圆周速度的方向；②标志一对啮合传动的齿轮转向的箭头为同时指向节点或同时背离节点；③当首、末两轮的轴线彼此平行时，两轮的转向不是相同就是相反；当两者的转向相同时，规定其传动比为“＋”，反之为“－”；④若首、末两轮的轴线不平行，其间的转向关系只能在图上用箭头来表示。

机械原理(第七版) 孙桓主编第8章四、平面连杆机构1.在条件下，曲柄滑块机构具有急回特性。

2.机构中传动角γ和压力角α之和等于。

3.在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时，只能获得机构。

4.平面连杆机构是由许多刚性构件用联接而形成的机构。

5.在图示导杆机构中，AB为主动件时，该机构传动角的值为。

题5图题12图6.在摆动导杆机构中，导杆摆角ψ=3 0°，其行程速度变化系数K的值为。

7.在四杆机构中LAB=40mm，lBC=40mm，lCD=60mm，AD为机架，该机构是。

8.铰链四杆机构具有急回特性时其极位夹角θ值，对心曲柄滑块机构的θ值，所以它急回特性，摆动导杆机构急回特性。

9.对心曲柄滑块机构曲柄长为a，连杆长为b，则最小传动角γmin等于，它出现在位置。

10.在四连杆机构中，能实现急回运动的机构有(1) ，(2) ，(3) 。

11.铰链四杆机构有曲柄的条件是，双摇杆机构存在的条件是。

(用文字说明)12.图示运动链，当选择杆为机架时为双曲柄机构；选择杆为机架时为双摇杆机构；选择杆为机架时则为曲柄摇杆机构。

13.在曲柄滑块机构中，若以曲柄为主动件、滑块为从动件，则不会出现“死点位置”，因最小传动角γmin ，最大压力角αmax ；反之，若以滑块为主动件、曲柄为从动件，则在曲柄与连杆两次共线的位置，就是，因为该处γmin ，αmax 。

14.当铰链四杆机构各杆长为：a=50mm，b=60mm，c=70mm，d=200mm。

则四杆机构就。

15.当四杆机构的压力角α=90°时，传动角等于，该机构处于位置。

16.在曲柄摇杆机构中，最小传动角发生的位置在。

17.通常压力角α是指间所夹锐角。

18.铰链四杆机构曲柄、连杆、机架能同时共线的条件是。

19.一对心式曲柄滑块机构，若以滑块为机架，则将演化成机构。

20.铰链四杆机构变换机架(倒置)以后，各杆间的相对运动不变，原因是。

第6章机械的平衡6.1 复习笔记一、机械平衡的目的及内容1．机械平衡的目的（1）设法将构件的不平衡惯性力加以平衡以消除或减小其不良影响；（2）对于利用不平衡惯性力产生的振动来工作的机械，则需考虑如何合理利用不平衡惯性力的问题。

2．机械平衡的内容（1）绕固定轴回转的构件的惯性力平衡绕固定轴回转的构件统称为转子，分为刚性转子和挠性转子。

①刚性转子的平衡a．刚性转子的定义在工作过程中产生的弹性形变甚小的转子称为刚性转子。

b．特点第一，刚性较好，共振转速较高；第二，工作转速低于（0.6～0.75）n c1（n c1为转子的第一阶临界转速）。

c．平衡理论刚性转子的平衡按理论力学中的力系平衡来进行。

d．转子的静平衡和动平衡第一，转子的静平衡只要求其惯性力平衡，称为转子的静平衡；第二，转子的动平衡同时要求其惯性力和惯性力矩平衡，称为转子的动平衡。

②挠性转子的平衡a．挠性转子的定义在工作过程中产生较大的弯曲变形，使其惯性力显著增大的转子称为挠性转子。

b．特点第一，质量和跨度很大；第二，径向尺寸较小，共振转速较低；第三，工作转速n很高（n≥（0.6～0.75）n c1）。

c．平衡理论挠性转子的平衡原理是基于弹性梁的横向振动理论。

（2）机构的平衡作往复移动或平面复合运动的构件，其所产生的惯性力无法在该构件本身上平衡，必须研究整个机构使各运动构件惯性力的合力和合力偶得到完全或部分平衡，以消除或降低最终传到机械基础上的不平衡惯性力，满足上述条件的平衡称为机械在机座上的平衡。

二、刚性转子的平衡计算1．刚性转子的静平衡计算（1）静不平衡①定义 由于质心不在回转轴心上而使转子在静态时表现出来的不平衡现象称为静不平衡。

②特点a ．对象为转子轴向宽度b 与其直径D 之比b/D ＜0.2的转子；b ．转子的质心不在回转轴线上，当其转动时，偏心质量就会产生离心惯性力。

（2）静平衡的计算如图6-1-1所示为一盘状转子，已知其具有偏心质量m 1、m 2，各自的回转半径为r 1、r 2，转子角速度为ω。
