扣件式钢管脚手架剪刀撑的设置规定

中华人民共和国行业标准建筑施工扣件式钢管脚手架安全技术规范Technical code for safety of steel tubular scaffold with couplers in constructionJGJ 130-20111 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。

1．0．2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。

1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算，并应编制专项施工方案。

1．0．4 扣件式钢管脚手架的设计、施工及验收，除应符合本规范的规定外，尚应符合国家现行有关标准的规定。

2 术语和符号2．1 术语2．1．1 扣件式钢管脚手架 steel tubular scaffold with couplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。

2．1．2 支撑架 formwork support为钢结构安装或浇筑混凝土构件等搭设的承力支架。

2．1．3 单排扣件式钢管脚手架 single pole steel tubular scaf-fold with couplers 只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。

2．1．4 双排扣件式钢管脚手架 double pole steel tubular scaf-fold with couplers 由内外两排立杆和水平杆等构成的脚手架，简称双排架。

2．1．5 满堂扣件式钢管脚手架 fastener steel tube full hall scaffold 在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。

扣件式钢管脚手架搭设基本规定第一章脚手架的分类1.吊兰脚手架它的基本构件是用51X3的钢管焊成矩形框架，并以3~4棉框架为一组，在屋面上设置吊点，用钢丝绳吊挂框架，主要是用于外装修工程。

2.附着式升降脚手架附着在建筑物的外围，可以自行升降的脚手架。

3.悬挂脚手架将脚手架挂在墙上或柱上事先预埋的挂钩上，在挂架上铺以脚手板而成。

4.悬挑脚手架它不直接从地面搭设，而是采用在楼板、墙面或框架柱上设悬挑构件，以悬挑形式搭设。

按悬挑杆件的不同种类可分为两种：一种是48X3.5的钢管，一端固定在楼板上，另一端悬出，在这个悬挑杆上搭设脚手架，它的高度应不超过6步架；另一种是用型钢做悬挑杆件，搭设高度应不超过20步架。

5.落地式脚手架(重点讲解房屋施工及桥梁满堂脚手架分单排、双排和满堂脚手架。

第二章脚手架的使用范围1.为了确保脚手架的安全可靠，《建筑施工扣件式钢管脚手架安全技术规范》JGJ130规定单排脚手架不适用于下列情况：(1)墙体厚度等于或小于180mm。

(2)建筑物高度超过24m。

(3)空斗砖墙、加气块墙等轻质墙体。

(4)砌筑砂浆强度等级小于或等于M1.0的砖墙。

2.单管立杆扣件式双排脚手架的搭设高度不宜超过50m。

3.分段悬挑脚手架每段高度不宜超过25m。

第三章脚手架组成的基本要求扣件式脚手架是由立杆，纵向、横向水平杆用扣件连接组成的钢构架，其组成应满足以下要求：1.必须设置纵、横向水平杆和立杆，三杆交汇处用直角扣件相互连接（此三杆紧靠的扣接点称为扣件式脚手架的主节点），并应尽量紧靠。

2.扣件螺栓拧紧扭矩应在40~65N.m。

3.在脚手架和建筑物之间，必须按设计计算要求设置足够数量、分布均匀的连墙件，此连墙件应能起到约束脚手架在横向（垂直于建筑物墙面方向）产生变形。

4.脚手架立杆基础必须坚实，并具有足够承载力，以防止不均匀或过大的沉降。

5.应设置纵向剪刀撑和横向斜撑，以使脚手架具有足够的纵向和横向整体刚度。

中华人民共和国行业标准建筑施工扣件式钢管脚手架安全技术规范JGJ 130—2001J84—20011 总则1.0.1 为在扣件式钢管脚手架设计与施工中贯彻执行国家的技术经济政策,做到技术先进、经济合理、安全适用、确保质量，制定本规范。

1.0.2 本规范适用于工业与民用建筑施工用落地式（底撑式）单、双排扣件式钢管脚手架的设计与施工，以及水平混凝土结构工程施工中模板支架的设计与施工。

单排脚手架不适用于下列情况：1)墙体厚度小于或等于180mm；2)建筑物高度超过24m；3)空斗砖墙、加气块墙等轻质墙体；4)砌筑砂浆强度等级小于或等于的M1.0砖墙。

1.0.3 扣件式钢管脚手架施工前，应按本规范的规定对脚手架结构构件与立杆地基承载力进行设计计算，但在本规范第5.1.5条规定的情况下，相应杆件可不再进行设计计算。

1.0.4 扣件式钢管脚手架施工前，应根据本规范的规定编制施工组织设计。

1.0.5 扣件式钢管脚手架的设计与施工，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。

2 术语、符号2.1 术语2.1.1 脚手架为建筑施工而搭设的上料堆料、与施工作业用的临时结构架。

2.1.2 单排脚手架（单排架）只有一排立杆，横向水平杆的一端搁置在墙体上的脚手架。

2.1.3 双排脚手架（双排架）由内外两排立杆和水平杆等构成的脚手架。

2.1.4 结构脚手架用于砌筑和结构工程施工作业的脚手架。

2.1.5 装修脚手架用于装修工程施工作业的脚手架。

2.1.6 敞开式脚手架仅设有作业层栏杆和挡脚板，无其它遮挡设施的脚手架。

2.1.7 局部封闭脚手架遮挡面积小于30%的脚手架。

2.1.8 半封闭脚手架遮挡面积占30%～70%的脚手架。

2.1.9 全封闭脚手架沿脚手架外侧全长和全高封闭的脚手架。

2.1.10 模板支架用于支撑模板的、采用脚手架材料搭设的架子。

2.1.11 开口型脚手架沿建筑周边非交圈设置的脚手架。

2.1.12 封圈型脚手架沿建筑周边交圈设置的脚手架。

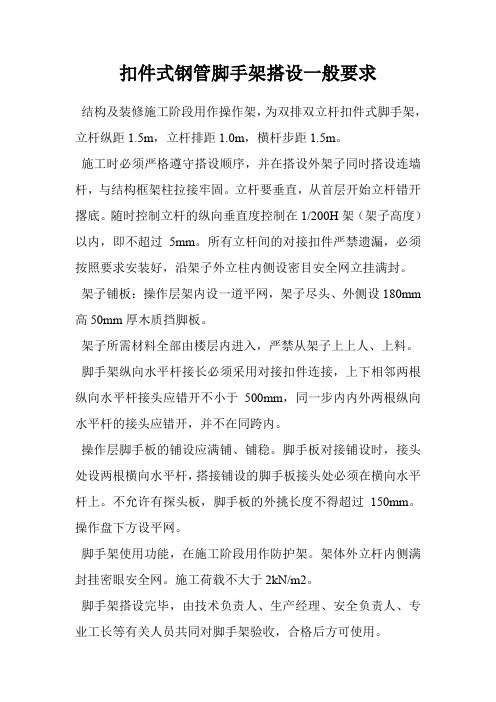

扣件式钢管脚手架搭设一般要求
结构及装修施工阶段用作操作架，为双排双立杆扣件式脚手架，立杆纵距1.5m，立杆排距1.0m，横杆步距1.5m。

施工时必须严格遵守搭设顺序，并在搭设外架子同时搭设连墙杆，与结构框架柱拉接牢固。

立杆要垂直，从首层开始立杆错开撂底。

随时控制立杆的纵向垂直度控制在1/200H架（架子高度）以内，即不超过5mm。

所有立杆间的对接扣件严禁遗漏，必须按照要求安装好，沿架子外立柱内侧设密目安全网立挂满封。

架子铺板：操作层架内设一道平网，架子尽头、外侧设180mm 高50mm厚木质挡脚板。

架子所需材料全部由楼层内进入，严禁从架子上上人、上料。

脚手架纵向水平杆接长必须采用对接扣件连接，上下相邻两根纵向水平杆接头应错开不小于500mm，同一步内内外两根纵向水平杆的接头应错开，并不在同跨内。

操作层脚手板的铺设应满铺、铺稳。

脚手板对接铺设时，接头处设两根横向水平杆，搭接铺设的脚手板接头处必须在横向水平杆上。

不允许有探头板，脚手板的外挑长度不得超过150mm。

操作盘下方设平网。

脚手架使用功能，在施工阶段用作防护架。

架体外立杆内侧满封挂密眼安全网。

施工荷载不大于2kN/m2。

脚手架搭设完毕，由技术负责人、生产经理、安全负责人、专业工长等有关人员共同对脚手架验收，合格后方可使用。

脚手架设置连续剪刀撑（十字盖），保证整体结构不变形，宽度不得超过7根立杆，斜杆与水平面的夹角为45～60°。

剪刀撑接头部位，双杆接头位置错开，单杆采用搭接方式。

扣件式钢管脚手架搭设各部位规范要求全套1.扣件式钢管脚手架搭设的一般要求(1)脚手架必须有足够的强度、刚度和稳定性，在允许施工荷载作用下，保证不变形、不倾斜、不摇晃。

(2)脚手架搭设前要平整场地，基土夯实，做好排水。

根据脚手架专项职业健康安全施工组织设计(施工方案)和职业健康安全技术措施交底的要求，基础验收合格后，放线定位混凝土垫层。

(3)垫板宜采用长度不少于2跨、厚度不小于5cm的木板,也可采用槽钢，底座要准确放在定位位置上，再将立杆放入底座内。

(4)在主节点处固定纵横向水平杆、剪刀撑、斜撑等使用的扣件，中心点的相互距离不应大于150mm。

(5)对接扣件开口要朝上或朝内。

(6)脚手板要铺满、平稳，离开墙面120~150mm o脚手板探头要用直径3.2mm的镀锌钢丝固定在支承杆件上。

(7)各杆件端头伸出扣件盖板边缘的长度不应小于IoOmm脚手板铺设脚手板的铺设要符合下列规定。

(8)在拐角、斜道平台口处的脚于板，要与横向水平杆可靠连接，防止滑动。

(9)脚手架必须配合施工进度搭设，一次搭没高度不要超过相邻连墙件以上两步。

(10)每搭完一步脚手架后，要按规定校正步距、纵距、横距及立杆的垂直度。

2.立杆搭设施工安全技术要求(1)严禁将外径48mm与51mm的钢管混合使用。

(2)相邻立杆的对接扣件不得在同一截面内。

(3)搭设立杆时，要每隔6跨设置一根抛撑，直至连墙件安装稳定后，才可视情况拆除。

(4)当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，要立即设置连墙件。

(5)立杆顶端宜高出女儿墙上皮1m,高出檐口上皮1.5m。

3 .纵向水平杆搭设施工安全技术要求(1)纵向水平杆宜设置在立杆内侧,其长度不宜小于3跨。

(2)纵向水平杆接长宜采用对接扣件连接，也可采用搭接。

(3)纵向水平杆的对接扣件要交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内。

(4)不同步或不同跨两个相邻接头在水平方向错开的距离不要小于500mm,各接头中心至最近主节点的距离不宜大于纵距的l∕3o(5)搭接长度不要小于Im,要等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不要小于100mm。

建筑施工扣件式钢管脚手架安全技术规范JGJ 130－2001中华人民共和国建设部2001－02－9批准 2001－06－01实施1 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，制定本规范。

1．0．2 本规范适用于工业与民用建筑施工用落地式（底撑式）单、双排扣件式钢管脚手架的设计与施工，以及水平混凝土结构工程施工中模板支架的设计与施工。

单排脚手架不适用于下列情况：（1）墙体厚度小于或等于180mm；（2）建筑物高度超过24m；（3）空斗砖墙、加气块墙等轻质墙体；（4）砌筑砂浆强度等级小于或等于M1.0的砖墙。

1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对脚手架结构构件与立杆地基承载力进行设计计算，但在本规范第5.1.5条规定的情况下，相应杆件可不再进行设计计算。

1．0．4 扣件式钢管脚手架施工前，应根据本规范的规定编制施工组织设计。

1．0．5 扣件式钢管脚手架的设计与施工，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。

2 术语、符号2．1 术语2．1．1 脚手架为建筑施工而搭设的上料、堆料与施工作业用的临时结构架。

2．1．2 单排脚手架（单排架）只有一排立杆，横向水平杆的一端搁置在墙体上的脚手架。

2．1．3 双排脚手架（双排架）由内外两排立杆和水平杆等构成的脚手架。

2．1．4 结构脚手架用于砌筑和结构工程施工作业的脚手架。

2．1．5 装修脚手架用于装修工程施工作业的脚手架。

2．1．6 敞开式脚手架仅设有作业层栏杆和挡脚板，无其它遮挡设施的脚手架。

2．1．7 局部封闭脚手架遮挡面积小于30%的脚手架。

2．1．8 半封闭脚手架遮挡面积占30%~70%的脚手架。

2．1．9 全封闭脚手架沿脚手架外侧全长和全高封闭的脚手架。

2．1．10 模板支架用于支撑模板的、采用脚手架材料搭设的架子。

2．1．11 开口型脚手架沿建筑周边非交圈设置的脚手架。

扣件式钢管脚手架剪刀撑的设置规定随着城市建设的进展，建筑物的不断上升。

外防护承受扣件式钢管脚手架的渐渐普及，对防止高处作业人员发生事故起到极其重要的作用。

可是局部施工现场扣件式钢管脚手架的搭设达不到标准化、标准化、合理化和科学化的安全防护，致使架体倒塌、倾斜等事故还时有发生。

因此,笔者依据《建筑施工安全检查标准》(JGJ59—2023)、《建筑施工扣件式钢管脚手架安全技术标准》〔JGJ130—2023)及《建筑工程设计施工系列图集》〔土建工程)的要求，同时结合工作实践阅历, 针对扣件式钢管脚手架搭设与撤除的具体做法提出几项安全技术要点：一、搭设前必需具备的根本要素1．扣件式钢管脚手架搭设前应具备专项施工组织设计技术文件(施工方案),如脚手架的施工简图(平面布置、几何尺寸要求〕，连墙件构造要求，立杆根底、地基处理要求及脚手架(风荷载、连墙件、水平杆、立杆地基承载力)等安全防护计算书；同时需经公司工程经理、工程技术负责人〔总工)和安全监理签字,方可生效。

2．施工作业人员必需经过安全技术培训并取得特种作业操作证方可上岗作业，上岗作业前应由工程经理、工长、安全员向取得特种作业操作证的架子工按《建筑安装安全技术规程》等相关标准和标准,并结合实际施工工艺的特点逐项做好安全技术交底，要有记录。

3．扣件式钢管脚手架由钢管、扣件、脚手板和底座等组成。

钢管有φ48×3.5mm和φ51×3.0mm两种,大多数承受前者。

但严禁φ48×3。

5mm与φ51×3。

0mm 的钢管混合使用.用于钢管之间连接的直角扣件、旋转扣件和对接扣件必需由正规生产厂家出具合格证。

脚手板可承受冲压钢脚手板、木脚手板、竹脚手板等.每块脚手板的重量不宜大于30kg，作业面脚手板要满铺并锁住，杜绝飞跳现象的存在。

立杆底座主要有标准底座和焊接底座两种，多数使用焊接底座。

以上各项要经检测机构进展二次检测合格后,方准使用。

剪刀撑的设置Scissors hold Settings笑春风什么是剪刀撑？剪刀撑就是脚手架上的斜向支撑。

意思就是脚手架的搭设都按照相同高度，相同跨度搭设的，立面都是竖向的长方形，当达到一定的高度时就支撑效果就不好，从力学角度说就是长方形这个结构不是一个静定的结构。

加上一个斜向的支撑，就变成了三角形。

大家都是知道三角形具有稳定顶，也就是说是个静定结构。

剪刀撑的作用1、剪刀撑作为扣件式钢管模板支架体系中一个重要的构造因素，对架体的整体稳定性起着重要作用。

2、防止脚手架的纵向变形，增强脚手架的整体刚度。

3、剪刀撑仅在失稳瞬间具有较大应力而在正常使用情况下受力很小,但其对整架稳定承载力的影响十分明显,尤其是对底层和顶层水平剪刀撑的影响尤为显著。

剪刀撑的形式形式有竖向剪刀撑和水平剪刀撑两种； 根据《建筑施工模板安全技术规范》中体现的概念，狭义的剪刀撑的宽度宜为4-6m，夹角在45°-60°范围内；超过这个宽度，称之为“之字斜撑”，也可称为广义的剪刀撑。

立柱每增高1.5-2.0m时,每隔两步设置一道水平剪刀撑。

建筑施工扣件式钢管脚手架安全技术规范6.6.1 双排脚手架应设置剪刀撑与横向斜撑，单排脚手架应设置剪刀撑。

6.6.2 单、双排脚手架剪刀撑的设置应符合下列规定：1、每道剪刀撑跨越立杆的根数应按表6.6.2的规定确定。

每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角应在450~600之间；表6.6.2 剪刀撑跨越立杆的最多根数剪刀撑斜杆与地面的倾角a450500600剪刀撑跨越立杆的最多根数n765•2、剪刀撑斜杆的接长应采用搭接或对接，搭接应符合本规范第6.3.6条第二款的规定；•3、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不应大于150mm。

• 6.6.3 高度在24m及以上的双排脚手架应在外侧全立面连续设置剪刀撑；高度在24m 以下的单、双排脚手架，均必须在外侧两端、转角及中间间隔不超过15m的立面上，各设置一道剪刀撑，并应由底至顶连续设置（图6.6.3）。

扣件式钢管脚手架搭设基本规定第一章脚手架的分类1。

吊兰脚手架它的基本构件是用51×3的钢管焊成矩形框架，并以3～4榀框架为一组，在屋面上设置吊点,用钢丝绳吊挂框架,主要是用于外装修工程.2。

附着式升降脚手架附着在建筑物的外围,可以自行升降的脚手架。

3。

悬挂脚手架将脚手架挂在墙上或柱上事先预埋的挂钩上，在挂架上铺以脚手板而成.4. 悬挑脚手架它不直接从地面搭设，而是采用在楼板、墙面或框架柱上设悬挑构件，以悬挑形式搭设。

按悬挑杆件的不同种类可分为两种:一种是48×3。

5的钢管,一端固定在楼板上，另一端悬出，在这个悬挑杆上搭设脚手架，它的高度应不超过6步架；另一种是用型钢做悬挑杆件，搭设高度应不超过20步架。

5。

落地式脚手架（重点讲解房屋施工及桥梁满堂脚手架）分单排、双排和满堂脚手架.第二章脚手架的使用范围1。

为了确保脚手架的安全可靠,《建筑施工扣件式钢管脚手架安全技术规范》JGJ130规定单排脚手架不适用于下列情况: (1）墙体厚度等于或小于180mm。

（2）建筑物高度超过24m.（3）空斗砖墙、加气块墙等轻质墙体.（4）砌筑砂浆强度等级小于或等于M1。

0的砖墙。

2。

单管立杆扣件式双排脚手架的搭设高度不宜超过50m。

3。

分段悬挑脚手架每段高度不宜超过25m。

第三章脚手架组成的基本要求扣件式脚手架是由立杆，纵向、横向水平杆用扣件连接组成的钢构架,其组成应满足以下要求：1. 必须设置纵、横向水平杆和立杆，三杆交汇处用直角扣件相互连接（此三杆紧靠的扣接点称为扣件式脚手架的主节点），并应尽量紧靠。

2. 扣件螺栓拧紧扭矩应在40～65N.m。

3. 在脚手架和建筑物之间，必须按设计计算要求设置足够数量、分布均匀的连墙件，此连墙件应能起到约束脚手架在横向(垂直于建筑物墙面方向）产生变形.4。

脚手架立杆基础必须坚实,并具有足够承载力，以防止不均匀或过大的沉降。

5。

应设置纵向剪刀撑和横向斜撑，以使脚手架具有足够的纵向和横向整体刚度。
