建筑施工扣件式钢管脚手架安全技术规范JGJ 130－2011中华人民共和国建设部公告902号2011－01－28批准 2011－12－01实施目录1 总则........................................... 错误!未定义书签。
2 术语、符号..................................... 错误!未定义书签。
2．1 术语.......................................... 错误!未定义书签。
2．2 符号.......................................... 错误!未定义书签。
3 构配件......................................... 错误!未定义书签。
3．1 钢管.......................................... 错误!未定义书签。
3．2 扣件.......................................... 错误!未定义书签。
3．3 脚手板........................................ 错误!未定义书签。
3．4 可调托撑...................................... 错误!未定义书签。
3．5 悬挑脚手架用型钢.............................. 错误!未定义书签。
4 荷载......................................... 错误!未定义书签。
4．1 荷载分类...................................... 错误!未定义书签。
4．2 荷载标准值.................................... 错误!未定义书签。
4．3 荷载效应组合.................................. 错误!未定义书签。

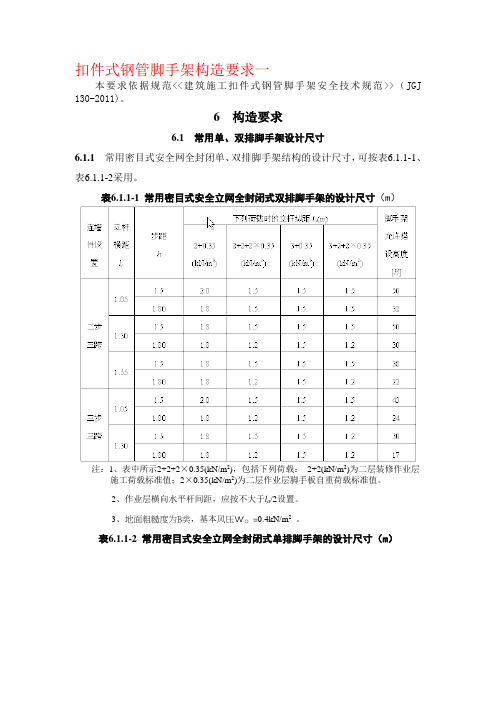

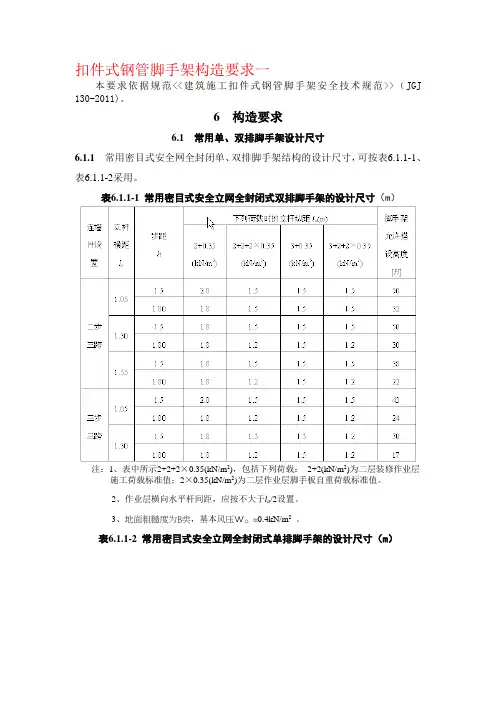

扣件式钢管脚手架构造要求一本要求依据规范<<建筑施工扣件式钢管脚手架安全技术规范>>（JGJ 130-2011)。
6 构造要求6.1 常用单、双排脚手架设计尺寸6.1.1 常用密目式安全网全封闭单、双排脚手架结构的设计尺寸，可按表6.1.1-1、表6.1.1-2采用。
表6.1.1-1常用密目式安全立网全封闭式双排脚手架的设计尺寸（m）注：1、表中所示2+2+2×0.35(kN/m2)，包括下列荷载：2+2(kN/m2)为二层装修作业层施工荷载标准值；2×0.35(kN/m2)为二层作业层脚手板自重荷载标准值。
2、作业层横向水平杆间距，应按不大于l a/2设置。
3、地面粗糙度为B类，基本风压Ｗo =0.4kN/m2。
表6.1.1-2常用密目式安全立网全封闭式单排脚手架的设计尺寸（m）注：同表6.1.1-1。
6.1.2 单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不宜超过50m，高度超过50m的双排脚手架，应采用分段搭设等措施。
6.2 脚手架纵向水平杆、横向水平杆、脚手板6.2.1纵向水平杆的构造应符合下列规定：1 纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；2 纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（图6.2.1-1）。
（a）接头不在同步内（立面）（b）接头不在同跨内（平面）图6.2.1-1 纵向水平杆对接接头布置1--立杆；2--纵向水平杆；3--横向水平杆2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
3 当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm （图6.2.1-2）。
扣件式钢管脚手架构造要求一本要求依据规范<<建筑施工扣件式钢管脚手架安全技术规范>>（JGJ 130-2011)。
6 构造要求6.1 常用单、双排脚手架设计尺寸6.1.1 常用密目式安全网全封闭单、双排脚手架结构的设计尺寸，可按表6.1.1-1、表6.1.1-2采用。
表6.1.1-1常用密目式安全立网全封闭式双排脚手架的设计尺寸（m）注：1、表中所示2+2+2×0.35(kN/m2)，包括下列荷载：2+2(kN/m2)为二层装修作业层施工荷载标准值；2×0.35(kN/m2)为二层作业层脚手板自重荷载标准值。
2、作业层横向水平杆间距，应按不大于l a/2设置。
3、地面粗糙度为B类，基本风压Ｗo =0.4kN/m2。
表6.1.1-2常用密目式安全立网全封闭式单排脚手架的设计尺寸（m）注：同表6.1.1-1。
6.1.2 单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不宜超过50m，高度超过50m的双排脚手架，应采用分段搭设等措施。
6.2 脚手架纵向水平杆、横向水平杆、脚手板6.2.1纵向水平杆的构造应符合下列规定：1 纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；2 纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（图6.2.1-1）。
（a）接头不在同步内（立面）（b）接头不在同跨内（平面）图6.2.1-1 纵向水平杆对接接头布置1--立杆；2--纵向水平杆；3--横向水平杆2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
3 当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm （图6.2.1-2）。
建筑施工扣件式钢管脚手架安全技术规范JGJ130—2011中华人民共和国建设部公告902号2011－01－28批准 2011－12－01实施1 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。
1．0．2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。
1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算，并应编制专项施工方案。
1．0．4 扣件式钢管脚手架的设计、施工与验收，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。
2 术语、符号2．1 术语2．1．1 扣件式脚手架 steel tubular scaffold with couplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。
2．1．2 支撑架 formwork support为钢结构安装或浇筑混凝土构件等搭设的承力支架。
2．1．3 单排扣件式钢管脚手架single pole steel tubular scaffold with couplers只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。
2．1．4 双排脚手架 double pole steel tubular scaffold with couplers由内外两排立杆和水平杆等构成的脚手架，简称双排架。
2．1．5 满堂扣件式钢管脚手架fastener steel tube full hall scaffold在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
该架体顶部施工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简称满堂脚手架。
建筑施工扣件式钢管脚手架安全技术规范JGJ 130－2011中华人民共和国建设部公告902号2011－01－28批准 2011－12－01实施1 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。
1．0．2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。
1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算，并应编制专项施工方案。
1．0．4 扣件式钢管脚手架的设计、施工与验收，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。
2 术语、符号2．1 术语2．1．1 扣件式脚手架 steel tubular scaffold with couplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。
2．1．2 支撑架 formwork support为钢结构安装或浇筑混凝土构件等搭设的承力支架。
2．1．3 单排扣件式钢管脚手架single pole steel tubular scaffold with couplers只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。
2．1．4 双排脚手架 double pole steel tubular scaffold with couplers 由内外两排立杆和水平杆等构成的脚手架，简称双排架。
2．1．5 满堂扣件式钢管脚手架fastener steel tube full hall scaffold 在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
该架体顶部施工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简称满堂脚手架。
扣件式钢管脚手架构造要求一本要求依据规范<<建筑施工扣件式钢管脚手架安全技术规范>>（JGJ 130-2011)。
6 构造要求6.1 常用单、双排脚手架设计尺寸6.1.1 常用密目式安全网全封闭单、双排脚手架结构的设计尺寸，可按表6.1.1-1、表6.1.1-2采用。
表6.1.1-1常用密目式安全立网全封闭式双排脚手架的设计尺寸（m）注：1、表中所示2+2+2×0.35(kN/m2)，包括下列荷载：2+2(kN/m2)为二层装修作业层施工荷载标准值；2×0.35(kN/m2)为二层作业层脚手板自重荷载标准值。
2、作业层横向水平杆间距，应按不大于l a/2设置。
3、地面粗糙度为B类，基本风压Ｗo =0.4kN/m2。
表6.1.1-2常用密目式安全立网全封闭式单排脚手架的设计尺寸（m）注：同表6.1.1-1。
6.1.2 单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不宜超过50m，高度超过50m的双排脚手架，应采用分段搭设等措施。
6.2 脚手架纵向水平杆、横向水平杆、脚手板6.2.1纵向水平杆的构造应符合下列规定：1 纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；2 纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（图6.2.1-1）。
（a）接头不在同步内（立面）（b）接头不在同跨内（平面）图6.2.1-1 纵向水平杆对接接头布置1--立杆；2--纵向水平杆；3--横向水平杆2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
3 当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm （图6.2.1-2）。
建筑施工扣件式钢管脚手架安全技术规范JGJ 130－2011中华人民共和国建设部公告902号2011－01－28批准 2011－12－01实施1 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。
1．0．2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。
1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算，并应编制专项施工方案。
1．0．4 扣件式钢管脚手架的设计、施工与验收，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。
2 术语、符号2．1 术语2．1．1 扣件式脚手架 steel tubular scaffold with couplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。
2．1．2 支撑架 formwork support为钢结构安装或浇筑混凝土构件等搭设的承力支架。
2．1．3 单排扣件式钢管脚手架single pole steel tubular scaffold with couplers只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。
2．1．4 双排脚手架 double pole steel tubular scaffold with couplers 由内外两排立杆和水平杆等构成的脚手架，简称双排架。
2．1．5 满堂扣件式钢管脚手架fastener steel tube full hall scaffold 在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
该架体顶部施工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简称满堂脚手架。
UDC中华人民共和国行业标准J G JPJGJ 130—2011备案号 J84-2011建筑施工扣件式钢管脚手架 安全技术规范Technical code for safety of steel tubular scaffold with couplersin construction2011—— 发布 2011— —01 实施中华人民共和国住房和城乡建设部 发布中华人民共和国行业标准建筑施工扣件式钢管脚手架安全技术规范Technical code for safety of steel tubular scaffold with couplersin constructionJGJ130—2011J84—2011批准部门：中华人民共和国住房和城乡建设部施行日期：2011 年月 1 日中国建筑工业出版社2011 北京前言根据原建设部《关于印发<二00 四年度工程建设城建、建工行业标准制订、修订计划>的通知》（建标[2004]66 号）的要求，规范编制组经广泛调查研究，认真总结了我国扣件式钢管脚手架应用的经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订了本规范。
本规范的主要技术内容是：1.总则；2.术语和符号；3.构配件；4.荷载；5.设计计算；6.构造要求；7.施工；8.检查与验收；9.安全管理。
本规范修订的主要技术内容是：荷载分类及计算；满堂脚手架、满堂支撑架、型钢悬挑脚手架、地基承载力的设计；构造要求；施工；检查与验收；安全管理。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。
本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑科学研究院负责具体技术内容的解释，在执行过程中如有意见或建议，请寄送中国建筑科学研究院（地址：北京市北三环东路30 号；邮政编码：100013）。
本规范主编单位：中国建筑科学研究院江苏南通二建集团有限公司本规范参编单位：哈尔滨工业大学天津大学浙江省建工集团有限责任公司九江信华集团建筑工程有限公司中国建筑一局（集团）有限公司山西六建集团有限公司浙江大学杭州二建建设有限公司中太建设集团股份有限公司河北省建筑科学研究院河北建工集团有限责任公司河北省第四建筑工程公司北京城建五建设工程有限公司北京建科研软件技术有限公司本规范主要起草人员：刘群杨晓东徐崇宝陈志华陈建国张有闻刘杰孙仲均刘子金金睿程坚陈红梁福中罗尧治张国庆谢良波张振拴安占法线登洲毛杰沈兵石永周马锦泰薛刚张心忠高任清张明礼李云霄陈增顺燕振义王玉恒本规范主要审查人员：郭正兴秦春芳应惠清阎琪赵玉章葛兴杰孙宗辅耿洁明房标刘新玉胡军陶伟农目次1 总则 (1)2 术语和符号 (2)2.1 术语 (2)2.2 符号 (4)3 构配件 (7)3.1 钢管 (7)3.2 扣件 (7)3.3 脚手板 (7)3.4 可调托撑 (7)3.5 悬挑脚手架用型钢 (8)4 荷载 (9)4.1 荷载分类 (9)4.2 荷载标准值 (9)4.3 荷载效应组合 (12)5 设计计算 (13)5.1 基本设计规定 (13)5.2 单、双排脚手架计算 (14)5.3 满堂脚手架计算 (19)5.4 满堂支撑架计算 (20)5.5 脚手架地基承载力计算 (21)5.6 型钢悬挑脚手架计算 (22)6 构造要求 (24)6.1 常用单、双排脚手架设计尺寸 (24)6.2 纵向水平杆、横向水平杆、脚手板 (25)6.3 立杆 (28)6.4 连墙件 (29)6.5 门洞 (30)6.6 剪刀撑与横向斜撑 (31)6.7 斜道 (32)6.8 满堂脚手架 (34)6.9 满堂支撑架 (35)6.10 型钢悬挑脚手架 (38)7 施工 (41)7.1 施工准备 (41)7.2 地基与基础 (41)7.3 搭设 (41)7.4 拆除 (44)8 检查与验收 (45)8.1 构配件检查与验收 (45)8.2 脚手架检查与验收 (48)9 安全管理 (54)附录A 计算用表 (56)附录B 钢管截面几何特性 (61)附录C 满堂脚手架与满堂支撑架立杆计算长度系数μ (62)附录D 构配件质量检查表 (65)本规范用词说明 (66)引用标准名录 (67)附：条文说明 (68)CONTENTS1General provisions (1)2Terms and symbols (2)2.1Terms (2)2.2Symbols (4)3Members and accessories (7)3.1Steel tube (7)3.2Coupler (7)3.3Ledger board (7)3.4Adjustable forkhead (7)3.5Steel shapes in cantilever scaffold (8)4Loads (9)4.1Loads classification (9)4.2Normal values of loads (9)4.3Load effect combinations (12)5Design calculation (13)5.1Basic requirement (13)5.2Calculation for single pole and double pole scaffold (14)5.3Calculation for full scaffold (19)5.4Calculation for full formwork support (20)5.5Calculation for upright tube foundation bearing capacity (21)5.6Calculation for steel shapes cantilever scaffold (22)6Detailing requirements (24)6.1Common design dimensions of s ingle pole and double pole scaffold (24)6.2Longitudinal horizontal tube、transverse horizontal tube、ledger board (25)6.3 Upright tube .. 286.4Tie member (29)6.5Door opening (30)6.6bridging and diagonal brace (31)6.7Inclined platform (32)6.8Full scaffold (34)6.9Full formwork support (35)6.10Profiled bar cantilever scaffold (38)7Construction (41)7.1Construction preparation (41)7.2Subgrade and foundation (41)7.3Installation (41)7.4Dismantlement (44)8Check and accept (45)8.1Check and accept for members and accessories (45)8.2Check and accept for scaffold (48)9Safety management (54)Appendix A Tables for calculatio n (56)Appendix B Geometrical sectional characters of the steel tube (61)Appendix C Efficient length coefficient µof upright tube in full scaffoldand formwork support (62)Appendix D Check table of components quality (65)Explanation of Wording in this code (66)List of quoted standards (67)Addition:Explanation of provisions (68)1 总则1.0.1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。
《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）一、规范修订的背景《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的编写工作于1986年开始，经历了调研、统计、实验研究、结构分析、总结和讨论后，于1993年定稿上报，2001年修改后批准实施。
规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化，规范内容应适应变化。
和本规范配套的相关规范在内容作了修订，使本规范在内容上应作出修改，和相关规范协调。
施工现场高大支架和模板工程数量增多，事故频发。
在技术上亟待给予指导和规范。
2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）规范的修订工作。
二、本次规范修订的主要内容1、修订了钢管规格。
取消φ51×3.0钢管；为符合《焊接钢管尺寸及单位长度重量》（GB/T 21835-2008）的规定，将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。
2、对钢管壁厚的下差更严格。
将原规定壁厚下差限值为0.5mm 改为0.36mm。
当所用钢管的壁厚不符合规范规定时，可以按钢管的实际尺寸进行设计计算。
3、双管立杆脚手架的经济性不好，在施工现场已经很少使用，本次修订中予以取消。
4、脚手架柔性连墙件的做法粗糙，可靠性差，不符合安全要求，本次修订中予以取消。
5、与建筑结构荷载规范的内容统一。
将作用于脚手架上的水平风荷载标准值的计算公式形式由：w k=0.7μz·μs·w0（w0取n=50）修改为： w k=μz·μs·w0（w0取n=10）。
6、将荷载效应组合表中的可变荷载组合系数由0.85提高为0.9。
7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN改为2kN，双排架取5kN改为3kN ;表4.3.1荷载效应组合8、根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定，此次修订内容中弱化了开敞式脚手架，对常用脚手架的允许搭设高度做了调整。
建筑施工扣件式钢管脚手架安全技术规范JGJ 130－2011中华人民共和国建设部公告902号2011－01－28批准 2011－12－01实施1 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。
1．0．2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。
1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算，并应编制专项施工方案。
1．0．4 扣件式钢管脚手架的设计、施工与验收，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。
2 术语、符号2．1 术语2．1．1 扣件式脚手架 steel tubular scaffold with couplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。
2．1．2 支撑架 formwork support为钢结构安装或浇筑混凝土构件等搭设的承力支架。
2．1．3 单排扣件式钢管脚手架single pole steel tubular scaffold with couplers只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。
2．1．4 双排脚手架 double pole steel tubular scaffold with couplers 由内外两排立杆和水平杆等构成的脚手架，简称双排架。
2．1．5 满堂扣件式钢管脚手架fastener steel tube full hall scaffold 在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
该架体顶部施工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简称满堂脚手架。
《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）一、规范修订的背景《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的编写工作于1986年开始，经历了调研、统计、实验研究、结构分析、总结和讨论后，于1993年定稿上报，2001年修改后批准实施。
规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化，规范内容应适应变化。
和本规范配套的相关规范在内容作了修订，使本规范在内容上应作出修改，和相关规范协调。
施工现场高大支架和模板工程数量增多，事故频发。
在技术上亟待给予指导和规范。
2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）规范的修订工作。
二、本次规范修订的主要内容1、修订了钢管规格。
取消φ51×3.0钢管；为符合《焊接钢管尺寸及单位长度重量》（GB/T 21835-2008）的规定，将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。
2、对钢管壁厚的下差更严格。
将原规定壁厚下差限值为0.5mm 改为0.36mm。
当所用钢管的壁厚不符合规范规定时，可以按钢管的实际尺寸进行设计计算。
3、双管立杆脚手架的经济性不好，在施工现场已经很少使用，本次修订中予以取消。
4、脚手架柔性连墙件的做法粗糙，可靠性差，不符合安全要求，本次修订中予以取消。
5、与建筑结构荷载规范的内容统一。
将作用于脚手架上的水平风荷载标准值的计算公式形式由：w k=0.7μz·μs·w0（w0取n=50）修改为：w k=μz·μs·w0（w0取n=10）。
6、将荷载效应组合表中的可变荷载组合系数由0.85提高为0.9。
7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN改为2kN，双排架取5kN改为3kN ;表4.3.1荷载效应组合8、根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定，此次修订内容中弱化了开敞式脚手架，对常用脚手架的允许搭设高度做了调整。
常用密目式安全立网全封闭式双排脚手架的设计尺寸（m）注：1、表中所示2+2+2×0.35(kN/m2)，包括下列荷载：2+2(kN/m2)为二层装修作业层施工荷载标准值；2×0.35(kN/m2)为二层作业层脚手板自重荷载标准值。
2、作业层横向水平杆间距，应按不大于l a/2设置。
3、地面粗糙度为B类，基本风压Ｗo =0.4kN/m2。
9、增加了悬挑脚手架挑梁结构及其锚固的构造和计算内容。
10、补充了与满堂脚手架和满堂支撑架相关的内容。
包括结构体系、构造要求、荷载取值、设计计算等。
规范中将此类支架体系划分为满堂脚手架（顶部荷载通过纵、横向水平杆传至立杆）和满堂支撑架（顶部荷载通过立杆顶端的可调顶撑传至立杆）二种体系。
满堂支撑架根据剪刀撑的间距（5m）细分为普通型满堂支撑架和加强型满堂支撑架。
三、双排脚手架的结构性能及其规范修订内容1、双排脚手架的结构性能在作用极限荷载时，双排脚手架结构的可能破坏形式是以连墙件为反弯点的脚手架平面外大波整体失稳或脚手架较大步距间立杆段的局部弯曲失稳二种形式。
通常情况下，脚手架的破坏表现为前一种形式，其承载力由平面外大波整体失稳时的承载力值确定。
如果脚手架的步距过大（超过二米），立杆段的局部稳定承载力可能低于架体整体失稳时的承载力。
这种情况通常由在构造上减小步距的方法来避免。
影响脚手架结构承载力的主要因素：跨距和排距、连墙件的布置方式和间距，立杆的截面面积和步距。
2、 双排脚手架的设计计算公式立杆稳定性计算是脚手架计算的主要内容。
由于扣件的偏心距很小，脚手架有一定高度，其底部立杆接近轴心受力构件，计算时视为轴心受压构件。
以不组合风荷载为例，规范中脚手架立杆稳定性的计算公式为：f A N≤•ϕ；式中：N —脚手架立杆的轴力设计值；A —脚手架立杆的橫截面面积，f —钢材的设计强度值。
ϕ—轴心受压构件的整体稳定系数，由考虑脚手架整体稳定因素的换算长细比λ0查表或由公式：207320λϕ=确定；il 00=λ，l 0=k •m •h ，其中：k —计算长度附加系数，m —考虑整体稳定因素的计算长度系数，它们可以通过规范查得。
h —立杆的步距。
根据以上公式，可以验算计算部位立杆的稳定性。
在钢结构设计规范中，轴心压杆的稳定承载力设计值可以由公式：f A N ••=ϕ计算。
式中：ϕ—轴心受压构件的整体稳定系数，A —轴心压杆的毛截面面积，f —钢材的设计强度值。
轴心压杆的稳定承载力设计值=稳定承载力极限值／（s R γγ•），式中：γR —钢材的抗力分项系数，γR =1.165，γs —荷载分项系数的总和。
脚手架立杆的极限承载力值通过结构实验或结构计算分析确定，可以表达为：y f A ••ϕ。
根据建筑施工脚手架结构安全度的要求，脚手架立杆的设计承载力=脚手架立杆的极限承载力／K ，式中：K —安全系数，根据工作条件取2.0~3.0。
脚手架的工作条件较差，施工误差大，其安全度水平显然应该高于钢结构。
因此，当按照钢结构设计规范的形式表示脚手架的计算公式时，应考虑脚手架在安全系数上和钢结构的差别，脚手架立杆的设计承载力应表达为'R f A γϕ••或RR y f A γγϕ•••'，式中：'R γ—立杆的抗力调整系数，应由计算确定，f y —钢材的屈服强度。
脚手架立杆的轴力设计值根据脚手架自重和外荷载计算求得。
由于脚手架属于临时性结构，安全等级为三级，结构重要性系数取0.9。
其轴力设计值可以表达为：0.9（1.2N Gk +∑1.4N Qk ）。
式中：N Gk —结构自重和构配件自重标准值产生的轴力，∑N Qk —施工荷载等的标准值产生的轴力之和。
脚手架立杆的设计计算应满足：0.9（1.2N Gk +∑1.4N Qk ）≤'Rf A γϕ•• 在规范中，将上式改写为：（1.2N Gk +∑1.4N Qk ）≤'9.0R fA γϕ•••=RR y f A γγϕ••••'9.0 'R γ的值根据按照现行规范表达的脚手架立杆的可靠度水平应符合安全系数为K 的条件求得，即：（N Gk +∑N Qk ）≤K f A y••ϕ应等效于（1.2N Gk +∑1.4N Qk ）≤RRy f A γγϕ••••'9.0可以求出：R 'γ=165.19.0⨯K ×QkGk Qk Gk N N N N ∑+∑+4.12.1可见，R 'γ是反映脚手架安全性水平与脚手架上作用的恒、活荷载比例关系的系数。
扣件式脚手架的安全系数取为：K=2.0。
对于不同的N Gk 和∑N Qk 的比值，经计算和统计：0.9R 'γ≈1.33。
脚手架立杆的整体稳定系数ϕ根据考虑脚手架整体稳定因素的换算长细比λ0查表或由公式：207320λϕ=计算确定。
i l 00=λ，l 0—脚手架大波失稳时的半波长度或连墙件的竖向间距，由脚手架的构造和连墙件的布置方式确定。
以步距h 表示，l 0可以写为单榀架体大波失稳的计算长度系数和步距的乘积：m •h 。
同时将调整结构安全度的'9.01Rγ•作为计算长度附加系数也写入l 0。
立杆计算长度就写成为如下形式：l 0=k •m •h 。
故：22'2202'20'')()9.0(7320)()9.0(7320)(9.073209.0h i R R R R••••=••=••=•μγλγλγγϕ经比较可见：155.1333.19.0'==•=R k γ。
经以上变换，脚手架立杆设计计算公式写为：1.2N Gk +∑1.4N Qk ≤f A ••ϕ允许搭设高度计算：结构自重和构配件自重标准值产生的轴力：N Gk =N G1k +N G2k ，其中N G1k —脚手架结构自重标准值产生的轴力，其值等于脚手架立杆承受的每米结构自重标准值g k 和架体总高度H 的乘积：N G1k =g k ·H ；N G2k —脚手架上构配件自重标准值产生的轴力。
代入脚手架立杆设计计算公式：1.2（g k ·H+ N G2k ）+∑1.4N Qk ≤f A ••ϕ 可以求出：[H ] =kQk k G g N N f A 2.1)4.12.1(2∑+-••ϕ3、 双排脚手架的使用成熟、经验丰富，本次修订中改动很少。
主要改动内容：1） 密目式安全立网自重标准值不应低于0.01kN /㎡。
2） 密目式安全立网全封闭脚手架挡风系数Φ不宜小于0.8。
3） 取消了当26m ≤Hs ≤50m 时，对允许搭设高度限制的调整：ssH H H 001.01][+=4） 强调连墙件的重要性，对连墙件的计算写得更明确： a ）连墙件杆件的强度及稳定应满足下列公式的要求：N l =N lw +N o强度：clA N =σ≤f 85.0 稳定：AN l•ϕ≤f 85.0 式中：N l ——连墙件轴向力设计值（N ）；N l w ——风荷载产生的连墙件轴向力设计值；N o ——连墙件约束脚手架平面外变形所产生的轴向力。
单排架取2kN ，双排架取3kN ;σ——连墙件应力值（N/mm 2）；c A ——连墙件的净截面面积（mm 2）；A ——连墙件的毛截面面积（mm 2）； ϕ——连墙件的稳定系数，应根据连墙件长细比按本规范附录A表 A.0.6取值；f ——连墙件钢材的强度设计值（N /mm 2），应按本规范表5.1.6采用。
b ）连墙件与脚手架、连墙件与建筑结构连接的连接强度应按下式计算：l N ≤V N式中：V N ——连墙件与脚手架、连墙件与建筑结构连接的抗拉（压）承载力设计值，应根据相应规范规定计算。
c ）当采用钢管扣件做连墙件时，扣件抗滑承载力的验算，应满足下式要求：l N ≤c R式中：c R ——扣件抗滑承载力设计值，一个直角扣件应取8.0kN 。
5） 加强了对扣件的质量控制，增加了相应的强制性条文。
8.1.4 扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合现行国家标准《钢管脚手架扣件》GB 15831的规定。
扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。
6） 对脚手架及其地基基础的阶段检查验收由每搭设完10~13米高度后改为6m~8m 高度后。
单排脚手架的使用已经很少，接近淘汰。
四、悬挑脚手架挑梁结构及其锚固规范中推荐以双轴对称截面钢梁做悬挑梁结构。
悬挑脚手架的搭设高度不超过20米。
悬挑梁截面高度不小于160mm。
每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结，钢丝绳、钢拉杆作为附加安全措施，在悬挑钢梁受力计算时不考虑其作用。
