第二章 创建几何模型

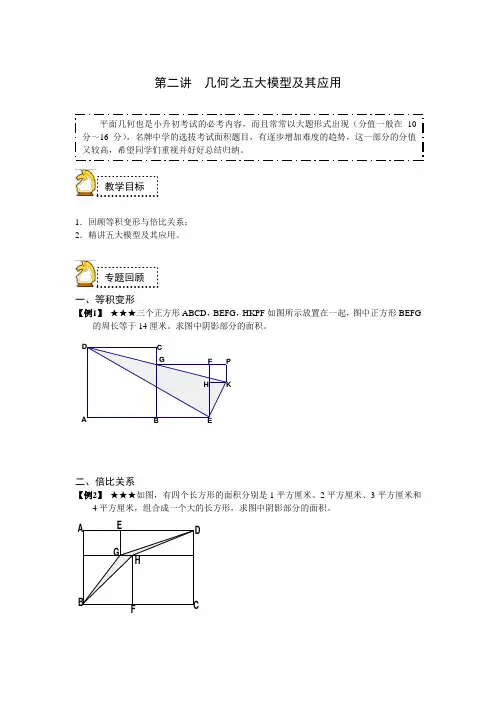

第二讲 几何之五大模型及其应用

1．回顾等积变形与倍比关系；

2．精讲五大模型及其应用。

一、等积变形

【例1】 ★★★三个正方形ABCD，BEFG，HKPF如图所示放置在一起，图中正方形BEFG的周长等于14厘米。求图中阴影部分的面积。

HKPGFEDCBA

二、倍比关系

【例2】 ★★★如图，有四个长方形的面积分别是1平方厘米、2平方厘米、3平方厘米和4平方厘米，组合成一个大的长方形，求图中阴影部分的面积。

教学目标 平面几何也是小升初考试的必考内容，而且常常以大题形式出现（分值一般在10分～16分），名牌中学的选拔考试面积题目，有逐步增加难度的趋势，这一部分的分值又较高，希望同学们重视并好好总结归纳。

专题回顾

FEABCDGH

【几个重要的模型】

模型一：同一三角形中，相应面积与底的正比关系：

即：两个三角形高相等，面积之比等于对应底边之比。

bas2s1

S1︰S2 =a︰b ；

模型一的拓展： 等分点结论（“鸟头定理”）

如图，三角形AED占三角形ABC面积的23×14=16

模型二：任意四边形中的比例关系 （“蝴蝶定理”）

S4S3s2s1ODCBA

①S1︰S2=S4︰S3 或者S1×S3=S2×S4

②AO︰OC=（S1+S2）︰（S4+S3）

模型三：梯形中比例关系（“梯形蝴蝶定理”）

①S1︰S3=a2︰b2

②S1︰S3︰S2︰S4= a2︰b2︰ab︰ab ;

③S的对应份数为（a+b）2

专题精讲

S4S3s2s1ba

模型四：相似三角形性质

hhHcbaCBAacbHCBA

①abchABCH ;

②S1︰S2=a2︰A2

模型五：燕尾定理

S△ABG：S△AGC＝S△BGE：S△GEC＝BE：EC；

S△BGA：S△BGC＝S△AGF：S△GFC＝AF：FC；

1

一、等积变换模型

⑴等底等高的两个三角形面积相等；

其它常见的面积相等的情况

⑵两个三角形高相等，面积比等于它们的底之比；

两个三角形底相等，面积比等于它们的高之比。

如上图12::SSab

⑶夹在一组平行线之间的等积变形，如下图ACDBCDSS=△△；

反之，如果ACDBCDSS△△，则可知直线AB平行于CD。

⑷正方形的面积等于对角线长度平方的一半；

⑸三角形面积等于与它等底等高的平行四边形面积的一半；

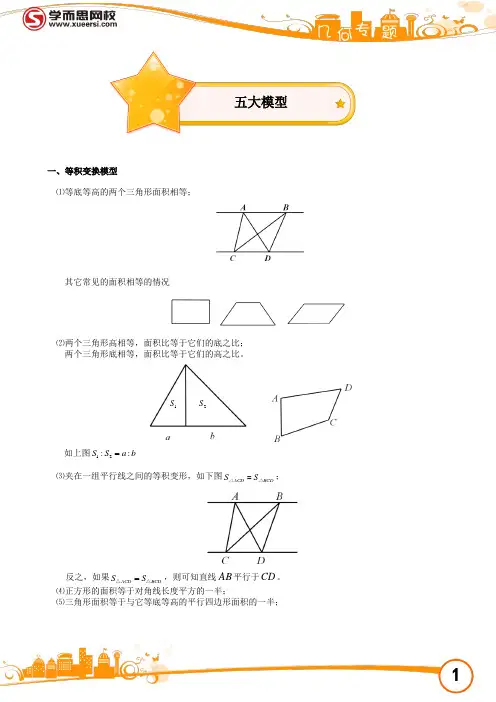

五大模型

1S2S

2

二、鸟头定理（共角定理）模型

两个三角形中有一个角相等或互补，这两个三角形叫做共角三角形。

共角三角形的面积比等于对应角(相等角或互补角)两夹边的乘积之比。

如图，在ABC△中，,DE分别是,ABAC上的点(如图1)或D在BA的延长线上，E在AC上(如图2)，则:():()ABCADESSABACADAE△△

图1 图2

三、蝴蝶定理模型

任意四边形中的比例关系(“蝴蝶定理”)：

①1243::SSSS或者1324SSSS②1243::AOOCSSSS

蝴蝶定理为我们提供了解决不规则四边形的面积问题的一个途径．通过构造模型，一方面可以使不规则四边形的面积关系与四边形内的三角形相联系；另一方面，也可以得到与面积对应的对角线的比例关系。

梯形中比例关系(“梯形蝴蝶定理”)

①2213::SSab

②221324::::::SSSSababab；

③梯形S的对应份数为2ab。

3

四、相似模型

相似三角形性质：

金字塔模型 沙漏模型

①ADAEDEAFABACBCAG；

②22::ADEABCSSAFAG△△。

所谓的相似三角形，就是形状相同，大小不同的三角形(只要其形状不改变，不论大小怎样改变它们都相似)，与相似三角形相关的常用的性质及定理如下：
