皮带纠偏原理

皮带输送机调心托辊纠偏原理和应用

调心托辊纠偏是通过调整托辊组的位置，使皮带自动回到中心位置的一种技术。其基本原理是通过对托辊组的调整，改变托辊组对皮带的承力点位置，从而产生偏心力，使皮带自动纠正偏移。

具体原理如下：

1.托辊组安装：按照一定的间距和倾角安装托辊组。一般情况下，调心托辊组通常安装在皮带机的两端，并且离压紧装置近处的托辊比较短，以便于对皮带的调整。

2.调整托辊组位置：通过调整托辊组的位置，使其与输送皮带产生偏心作用力。一般来说，如果皮带偏离左侧，则应将右侧的托辊组向右移动，以产生向左的偏心力，使皮带恢复到中心位置。

3.偏移力的作用：当托辊组发生偏心时，偏心力会使皮带产生一定的倾斜，进而引起皮带上的张力发生变化。根据皮带的张力变化情况，通过调整托辊组的位置，使得偏心力能够使皮带产生反向偏移，并最终将皮带纠正到中心位置。

调心托辊纠偏技术的应用主要包括以下几个方面：

1.皮带输送机：在长距离、大扬程和高速输送的皮带输送机上，为了确保输送效率和设备正常运行，调心托辊纠偏技术十分重要。通过对托辊组的调整，可以有效降低皮带偏移概率，提高输送效率。

2.输送系统：在整个输送系统中，调心托辊纠偏技术可以应用于各种类型的输送设备，如直线输送机、斜向输送机、弯道输送机等。通过对输送设备中的托辊组进行调整，可以有效减少偏移现象，确保物料顺利输送。 3.矿山行业：在矿山行业中，物料输送是必不可少的环节，并且通常存在长距离、大扬程的输送要求。因此，调心托辊纠偏技术在该行业的应用非常广泛。通过对托辊组的调整，可以降低偏移概率，保证物料的顺利输送。

4.冶金行业：在冶金行业中，调心托辊纠偏技术主要应用于物料的高温输送。高温环境下，皮带易发生热变形，导致偏移。通过对托辊组的调整，可以及时纠正皮带的偏移，提高输送效率，减少设备故障。

总之，调心托辊纠偏技术是一种对皮带输送机进行优化的方法。通过适当调整托辊组的位置，可以有效地纠正皮带的偏移，提高输送效率和设备的运行稳定性，广泛应用于各个行业的物料输送中。

皮带纠偏原理

皮带传动作为现代机械的一种基本传动方式，广泛应用于许多工业、农业和交通领域。然而，由于各种原因，皮带常常会发生偏差，使得传动效率大大降低，甚至会导致设备损坏或停机。为此，皮带纠偏技术应运而生，成为了一项重要的工程技术。本文将从原理、分类和应用角度，详细介绍皮带纠偏原理。

一、原理

皮带纠偏有多种原理和方法，包括机械方法、气流方法、光线方法、声波方法、液力方法等。其中，机械方法是最常用的一种方式。

皮带偏移是由于皮带在传动过程中发生了侧向力的作用，导致皮带移动。因此，皮带纠偏的原理就是通过施加相反的侧向力或作用于皮带的扭矩，将皮带重新引导到正确的位置，恢复良好的传动状态。具体来说，机械方法的原理是利用精确的结构设计和运动控制，使纠偏装置产生有效的力矩，去纠正皮带的偏移。此外，纠偏装置也可以利用力学、电子、气动和液压等技术手段实现。

二、分类

根据皮带的用途和应用领域，皮带纠偏可以分为多种类型。以下是几种常见的皮带纠偏分类：

1.手动纠偏

手动纠偏是最简单、最基础的一种纠偏方式。通常是通过调整皮带的张紧器或磨擦轮的位置，以调整皮带的运行位置，从而纠正偏差。

2.机械纠偏

机械纠偏是一种比较主流的纠偏方式，在工业领域得到广泛应用。其原理是利用相对运动的机构，产生有效的偏移力矩，使皮带偏移得到纠正。

3.气流纠偏

气流纠偏是利用高速气流，对皮带产生微小的作用力和抗力，实现自动纠偏的一种方式。可用于皮带较长、速度快的情况。

4.电子纠偏

电子纠偏借助传感器、控制器、电动机等电器元件，通过反馈控制实现自动稳定皮带位置的技术手段。

5.液压纠偏

液压纠偏是利用液压系统，传递不同大小的压力和流量，实现皮带位置的快速调整和稳定治理的一种方式。可以适用于大型设备的皮带纠偏。

三、应用

皮带纠偏技术在各个领域都有广泛的应用。主要包括以下几个方面：

1.工业领域

工业领域是皮带纠偏技术的主要应用领域。机械设备、输送系统、生产线、矿山等众多行业都需要皮带传动进行驱动或输送，而皮带纠偏技术则能够实现稳定的传动效果，从而提高生产效率和保障产品质量。

造成皮带跑偏的根本原因是胶带所受的外力在皮带宽度方向上的合力不为零，或垂直于皮带宽度方向上的拉应力不均匀，从而导致托辊或滚筒等对皮带的反力产生一个向一侧的分力，在此分力的作用下引起皮带向一侧偏移。常见的跑偏现象如下。

1、皮带跑偏的原因分析

01机头、机尾、中间架的中心不在一条直线上造成的皮带跑偏。

这种情况通常是由于安装造成的。由于这三者的中心不在一条直线上，使得皮带纵向中心线与滚筒轴线不垂直，从而造成皮带机在运行中跑偏。

02滚筒的安装位置不正造成皮带在滚筒处的跑偏。

一条带式输送机有多个滚筒，所有滚筒的安装位置必须保证垂直于胶带的中心线且与水平面平行，如果滚筒的安装水平不够，滚筒轴向窜动，或滚筒的一端在前一端在后，使得滚筒的安装位置和胶带的纵向中心线不垂直，或滚筒轴线与水平面不平行，则皮带所受的外力在皮带宽度方向上的合力不为零，皮带会向合力所指方向跑偏。

03输送带接头不正，造成输送带中部跑偏。

常用的皮带接头有机械接头和硫化接头两种形式。不论哪种方式，都要求接头处平整，如果接头不正，将使皮带两侧的拉力不一致，从而在运行中跑偏。胶带接头不正所造成的跑偏是胶带接头运转到哪里，哪里就发生跑偏。

04托辊架不正或固定托辊架的螺栓松动引起的皮带跑偏。

带式输送机在安装时托辊组中心线对输送机机架中心线的对称度不得大于3.0mm，托辊上表面应位于同一水平面或倾斜面上。如果托辊组安装误差过大或紧固螺栓发生松动则会造成皮带跑偏。

05输送带损伤造成的皮带跑偏。

输送带在运行过程中容易受到损伤，当输送带中心线两侧的损伤程度不一样时，往往两侧的拉伸率发生变化，当因两侧的拉伸率相差较大，致使两侧皮带的伸长量不一致时，容易造成皮带跑偏。

06物料卸载点不在输送带中间引起的皮带跑偏。

当物料卸载点不在胶带中间时，由于偏载使得胶带受力沿纵向中心线两侧的分布不均匀，两者之差较大时，将直接导致输送带在运行中发生跑偏。如果输送带在空载时不跑偏，而重载时总向一侧跑偏，说明输送带已出现偏载。此时应调整接料斗或输送机的位置，使输送带均载，以防止其跑偏。

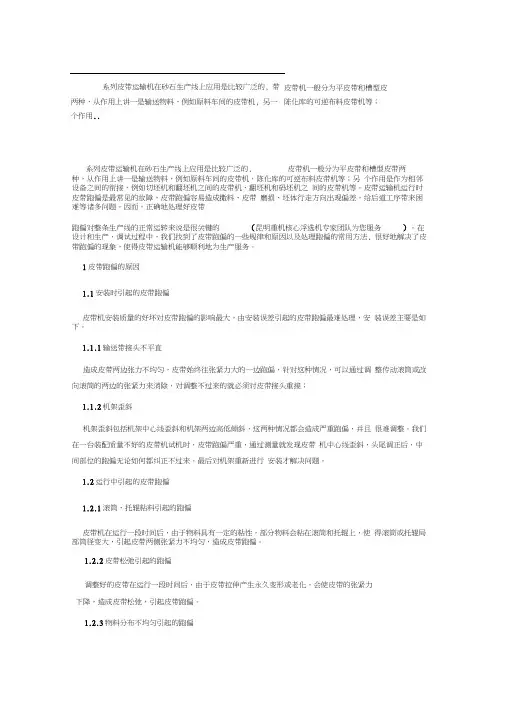

系列皮带运输机在砂石生产线上应用是比较广泛的, 带两种，从作用上讲一是输送物料，例如原料车间的皮带机, 另一个作用..

种，从作用上讲一是输送物料，例如原料车间的皮带机，陈化库的可逆布料皮带机等；另 个作用是作为相邻设备之间的衔接，例如切坯机和翻坯机之间的皮带机、翻坯机和码坯机之 间的皮带机等。皮带运输机运行时皮带跑偏是最常见的故障，皮带跑偏容易造成撒料、皮带 磨损、坯体行走方向出现偏差，给后道工序带来困难等诸多问题。因而，正确地处理好皮带

跑偏对整条生产线的正常运转来说是很关键的 （昆明重机核心浮选机专家团队为您服务 ）。在

设计和生产、调试过程中，我们找到了皮带跑偏的一些规律和原因以及处理跑偏的常用方法, 很好地解决了皮带跑偏的现象，使得皮带运输机能够顺利地为生产服务。

1皮带跑偏的原因

1.1安装时引起的皮带跑偏

皮带机安装质量的好坏对皮带跑偏的影响最大，由安装误差引起的皮带跑偏最难处理，安 装误差主要是如下。

1.1.1输送带接头不平直

造成皮带两边张力不均匀，皮带始终往张紧力大的一边跑偏，针对这种情况，可以通过调 整传动滚筒或改向滚筒的两边的张紧力来消除，对调整不过来的就必须对皮带接头重接；

1.1.2机架歪斜

机架歪斜包括机架中心线歪斜和机架两边高低倾斜，这两种情况都会造成严重跑偏，并且 很难调整。我们在一台装配质量不好的皮带机试机时，皮带跑偏严重，通过测量就发现皮带 机中心线歪斜，头尾调正后，中间部位的跑偏无论如何都纠正不过来。最后对机架重新进行 安装才解决问题。

1.2运行中引起的皮带跑偏

1.2.1滚筒、托辊粘料引起的跑偏

皮带机在运行一段时间后，由于物料具有一定的粘性，部分物料会粘在滚筒和托辊上，使 得滚筒或托辊局部筒径变大，引起皮带两侧张紧力不均匀，造成皮带跑偏。

1.2.2皮带松弛引起的跑偏

调整好的皮带在运行一段时间后，由于皮带拉伸产生永久变形或老化，会使皮带的张紧力
