皮带跑偏原因分析与调整方法

带式输送机皮带跑偏原因分析及调整

1、皮带跑偏现象及原因

造成皮带跑偏的根本原因是胶带所受的外力在皮带宽度方向上的合力不为零，或垂直于皮带宽度方向上的拉应力不均匀，从而导致托辊或滚筒等对皮带的反力产生—个向一侧的分力，在此分力的作用下引起皮带向一侧偏移。皮带的跑偏规律是“跑紧不跑松”：即皮带两侧的松紧度不一时，皮带向紧的—侧移动；“跑高不跑低”：如果皮带两侧的高低不一样，皮带向高的—侧移动；“跑后不跑前”：如果托辊支架等装置没有安装在皮带运行方向的垂直截面上，而是一端在前，一端在后（沿皮带运行方向），则皮带会向后端移动，常见的跑偏现象如下。

(1)机头、机尾、中间架的中心不在一条直线上造成的皮带跑偏。这种情况通常是由于安装造成的。由于这三者的中心不在一条直线上，使得皮带纵向中心线与滚筒轴线不垂直，从而造成皮带机在运行中跑偏。

(2)滚筒的安装位置不正造成皮带在滚筒处跑偏。一条带式输送机有多个滚筒，所有滚筒的安装位置必须保证垂直于胶带的中心线且与水平面平行，如果滚筒的安装水平不够，滚筒轴向窜动，或滚筒的一端在前一端在后，使得滚筒的安装位置和胶带的纵向中心线不垂直或滚筒轴线与水平面不平行，则皮带所受的外力在皮带宽度方向上的合力不为零，皮带会向合力所指方向跑偏。

(3)输送带接头不正，造成输送带中部跑偏。常用的皮带接头有机械接头和硫化接头两种形式，不论采用哪种接头方式，都要求接头处平整，如果接头不正，将使皮带两侧的拉力不一致，从而在运行中跑偏。胶带接头不正所造成的跑偏是胶带接头运转到哪里，那里就发生跑偏。

(4)托辊架不正或固定托辊架的螺栓松动引起的皮带跑偏。带式输送机在安装时托辊组中心线对输送机机架中心线的对称度不得大于3.Omm，托辊上表面应位于同一水平面或倾斜面上。如果托辊组安装误差过大或紧固螺栓发生松动则会造成皮带跑偏。

(5)输送带损伤造成的皮带跑偏。输送带在运行过程中容易受到损伤，当输送带中心线两侧的损伤程度不一样时，往往两侧的拉伸率发生变化，当因两侧的拉伸率相差较大，致使两侧皮带的伸长量不一致时，容易造成皮带跑偏。

皮带机跑偏的原因及处理方法

皮带机是一种常见的输送设备，广泛应用于各种工业领域。然而，在使用过程中，皮带机跑偏是一个常见的问题，它会导致设备的运行不稳定，甚至会造成设备的损坏。本文将介绍皮带机跑偏的原因及处理方法。

一、皮带机跑偏的原因

1.皮带张力不均匀：皮带张力不均匀是导致皮带机跑偏的主要原因之一。当皮带张力不均匀时，会导致皮带在运行过程中产生偏移，从而导致皮带机跑偏。

2.皮带机安装不平整：皮带机的安装不平整也是导致皮带机跑偏的原因之一。如果皮带机的安装不平整，会导致皮带在运行过程中产生偏移，从而导致皮带机跑偏。

3.皮带机负载不均衡：皮带机负载不均衡也是导致皮带机跑偏的原因之一。当皮带机负载不均衡时，会导致皮带在运行过程中产生偏移，从而导致皮带机跑偏。

4.皮带机轴承损坏：皮带机轴承损坏也是导致皮带机跑偏的原因之一。当皮带机轴承损坏时，会导致皮带在运行过程中产生偏移，从而导致皮带机跑偏。

二、皮带机跑偏的处理方法

1.调整皮带张力：调整皮带张力是解决皮带机跑偏的有效方法之一。在调整皮带张力时，应确保皮带张力均匀，以避免皮带在运行过程中产生偏移。

2.调整皮带机安装：调整皮带机安装也是解决皮带机跑偏的有效方法之一。在调整皮带机安装时，应确保皮带机安装平整，以避免皮带在运行过程中产生偏移。

3.调整皮带机负载：调整皮带机负载也是解决皮带机跑偏的有效方法之一。在调整皮带机负载时，应确保皮带机负载均衡，以避免皮带在运行过程中产生偏移。

4.更换皮带机轴承：更换皮带机轴承也是解决皮带机跑偏的有效方法之一。在更换皮带机轴承时，应选择质量可靠的轴承，并确保轴承安装正确，以避免皮带在运行过程中产生偏移。

皮带机跑偏是一个常见的问题，但是通过调整皮带张力、调整皮带机安装、调整皮带机负载和更换皮带机轴承等方法，可以有效地解决皮带机跑偏问题，保证设备的正常运行。

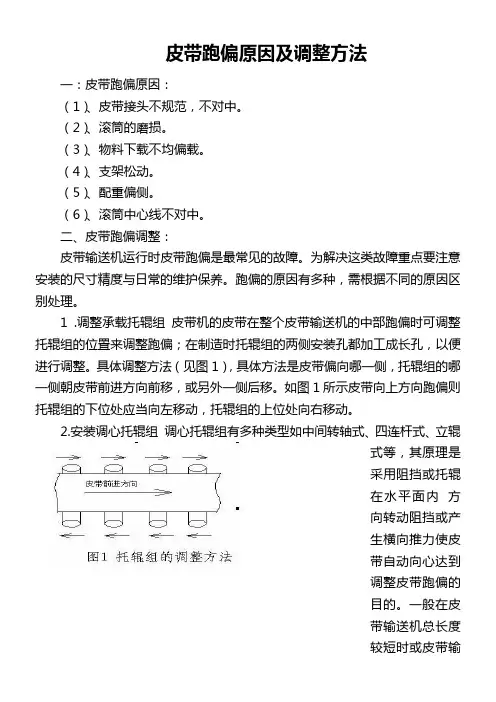

皮带跑偏原因及调整方法

一：皮带跑偏原因：

（1）、皮带接头不规范，不对中。

（2）、滚筒的磨损。

（3）、物料下载不均偏载。

（4）、支架松动。

（5）、配重偏侧。

（6）、滚筒中心线不对中。

二、皮带跑偏调整：

皮带输送机运行时皮带跑偏是最常见的故障。为解决这类故障重点要注意安装的尺寸精度与日常的维护保养。跑偏的原因有多种，需根据不同的原因区别处理。

1 .调整承载托辊组 皮带机的皮带在整个皮带输送机的中部跑偏时可调整托辊组的位置来调整跑偏；在制造时托辊组的两侧安装孔都加工成长孔，以便进行调整。具体调整方法（见图1），具体方法是皮带偏向哪一侧，托辊组的哪一侧朝皮带前进方向前移，或另外一侧后移。如图1所示皮带向上方向跑偏则托辊组的下位处应当向左移动，托辊组的上位处向右移动。

2.安装调心托辊组 调心托辊组有多种类型如中间转轴式、四连杆式、立辊式等，其原理是采用阻挡或托辊在水平面内 方向转动阻挡或产生横向推力使皮带自动向心达到调整皮带跑偏的目的。一般在皮带输送机总长度较短时或皮带输送机双向运行时采用此方法比较合理，原因是较短皮带输送机更容易跑偏并且不容易调整。而长皮带输送机最好不采用此方法，因为调心托辊组的使用会对皮带的使用寿命产生一定的影响。

3. 调整驱动滚筒与改向滚筒位置 ：驱动滚筒与改向滚筒的调整是皮带跑偏调整的重要环节。因为一条皮带输送机至少有2到5个滚筒，所有滚筒的安装位置必须垂直于皮带输送机长度方向的中心线，若偏斜过大必然发生跑偏。其调整方法与调整托辊组类似。对于头部滚筒如皮带向滚筒的右侧跑偏，则右侧的轴承座应当向前移动，皮带向滚筒的左侧跑偏，则左侧的轴承座应当向前移动，相对应的也可将左侧轴承座后移或右侧轴承座后移。尾部滚筒的调整方法与头部滚筒刚好相反。经过反复调整直到皮带调到较理想的位置。在调整驱动或改向滚筒前最好准确安装其位置.

4. 张紧处的调整 ：皮带张紧处的调整是皮带输送机跑偏调整的一个非常重要的环节。重锤张紧处上部的两个改向滚筒除应垂直于皮带长度方向以外还应垂直于重力垂线，即保证其轴中心线水平。使用螺旋张紧或液压油缸张紧时，张紧滚筒的两个轴承座应当同时平移，以保证滚筒轴线与皮带纵向方向垂直。具体的皮带跑偏的调整方法与滚筒处的调整类似。

皮带输送机跑偏原因分析及调整对策

摘要:该文笔者主要是针对输送机在运行过程出现的跑偏原因进行分析,而且还给出了解决办法和对策,此文介绍的几种调整解偏的方法经济实用,操作简单,对煤矿生产具有很重要的作用。

关键词:皮带输送机 跑偏 原因分析 调整对策

众所周知,皮带输送机是在煤炭行业的运输系统中最为重要的运输设备之一,在实际的工作过程中,如果出现了跑偏等问题,这样会使得输送机的运输效率受到影响,同时也有可能使得在运行过程中出现重大事故,这不仅影响了煤矿的安全生产,同时还使得企业蒙受巨大的经济损失。本文主要是针对输送机在运行过程出现的跑偏原因进行分析,而且还给出了解决办法和对策。

1 皮带输送机跑偏的原因分析

皮带输送机在实际运行中,导致跑偏的因素有很多种,但是各个因素所引起的设备影响是不同的。与此同时,通过实践可以很明显的知道,皮带机导致跑偏的因素有很多,但是整体看这些跑偏因素有一定的共同点。即为横向摩擦力是跑偏发生的主要原因,在皮带跑偏的过程里形成相应的受力平衡,于是导致皮带较稳定的保持跑偏状态,接下来是几种典型跑偏状况分析:(1)参考图1。当托辊与皮带机中心线形成角度时候,皮带的运动速度,可通过分解形成两个方向上的速度,根据物理学知识可以知道相应的摩擦力受力的关系,皮带受到一个反向摩擦力,参考图2。(2)当托辊架的中线水平偏差过大时,皮带相对和高端托辊出现一个向低端滑动的加速度,据图2做出判断,皮带受到横向摩擦力,从而导致整个皮带向高端托辊边发生跑偏。(3)当落料点与皮带机中心线偏差过大时,导致皮带受到物料自身形成的冲击力,并出现有一个方向向右滑动的速度,据图2做出判断,皮带则向左跑偏。(4)皮带机架的中心线和水平线与皮带机架的理论中心线偏差大,造成理论与实际不能合理的融合,使皮带的跑偏。

综上所述,可以摸索到一些相关规律,比如:跑紧不跑松、跑高不跑低和跑后不跑前,具体如下所述:(1)跑紧不跑松:胶带输送机在运行的过程中,若前后的滚筒不在一条直线上,这样会使得胶带的松紧标准有所区别,使得胶带偏向一侧;(2)跑高不跑低:当托辊架的中心线水平偏差过大时,皮带出现相对与高端托辊有向低端滑动的加速度,于是形成高低不均,从而形成一头高一头低,最终导致使得皮带向高端托辊边方向发生跑偏;(3)跑后不跑前:托辊不在与胶带运行方向垂直的截面之上,而是一端在前,一端在后(按胶带运行方向而定),则胶带就会向偏后的一端移动。
