基本仪器的使用及操作方法

1 常用化学仪器及使用方法、化学实验基本操作

知识分析：

包括的内容有

1. 常用化学仪器及使用方法；

2. 化学实验基本操作；

3. 物质的分离、提纯；

4. 常见气体的制备；

5. 物质的检验；

6. 常见试剂的保存；

7. 综合实验—实验方案的设计和评价。

在实验中复习对于基本实验要熟练掌握原理和基本操作，在此基础上，顺利地完成实验方案的设计。

常用化学仪器及使用方法

（一）1. 能直接加热的仪器

仪器图形与名称 主要用途 使用方法和注意事项

用于蒸发溶剂或浓缩溶液 可直接加热，但不能骤冷。蒸发溶液时不可加得太满，液面应距边缘1厘米处。

常用作反应器，也可收集少量气体 可直接加热，拿取试管时，用中指、食指、拇指拿住试管口占全长的1／3处，加热时管口不能对着人。放在试管内的液体不超过容积的1／2，加热的不超过1／3。加热时要用试管夹，并使试管跟桌面成45°的角度，先给液体全部加热，然后在液体底部加热，并不断摇动。给固体加热时，试管要横放，管口略向下倾。

用于灼烧固体，使其反应（如分解） 可直接加热至高温。灼烧时应放于泥三角上，应用坩埚钳夹取。应避免聚冷。

燃烧少量固体物质 可直接用于加热，遇能与Cu、Fe反应的物质时要在匙内铺细砂或垫石棉绒。 2

2. 能间接加热（需垫石棉网）

仪器图形和名称 主要用途 使用方法和注意事项

（分为50、100、250、500、

1000ml等规格） 用作配制、浓缩、稀释溶液。也可用作反应器和给试管水浴加热等。 加热时应垫石棉网

根据液体体积选用不同规格烧杯

用作反应器（特别是不需加热的） 不能直接加热，加热时要垫石棉网。不适于长时间加热，当瓶内液体过少时，加热容易使之破裂。

用作在加热条件下进行的反应器 不能直接加热，应垫石棉网加热。所装液体的量不应超过其容积1／2。

用于蒸馏与分馏，也可用作气体发生器 加热时要垫石棉网。也可用其他热浴。

第二讲 常见仪器的使用和实验基本操作

一、常用的仪器（仪器名称不能写错别字）

A：不能加热的仪器：量筒、集气瓶、漏斗、温度计、滴瓶、表面皿、广口瓶、细口瓶等

B：能直接加热的仪器：试管、蒸发皿、坩埚、燃烧匙

C：间接加热的仪器（通常垫上石棉网）：烧杯、烧瓶、锥形瓶

（1）试管——常用做①少量试剂的反应容器；②也可用做收集少量气体的容器；③或用于装置成小型气体的发生器

注意：①给固体或液体加热前,试管先均匀预热；

②给固体加热时,试管口要略略向下倾斜（与水平面保持45°） ，没有说明用量的时候，固体只需盖满试管底部即可。

③给液体加热时,要不时地移动试管, 加热时试管内的液体不得超过试管容积的1/3（没说明用量时，一般取1~2m L），反应时试管内的液体不超过试管容积的1/2。

④加热时试管口不能对着人

⑤加热时不要使玻璃容器底部跟灯芯接触

⑥加热前，试管外壁的水珠要擦干

（2）烧杯——主要用于：①溶解固体物质、配制溶液，以及溶液的稀释、浓缩；②也可用做较大量的物质间的反应

（3）烧瓶----有圆底烧瓶、平底烧瓶

①常用做较大量的液体间的反应②也可用做装置气体发生器

（4）锥形瓶——常用于：①加热液体，②也可用于装置气体发生器和洗瓶器③也可用于滴定中的受滴容器。

（5）蒸发皿——通常用于溶液的浓缩或蒸干

注意：①蒸发时液体不能超过蒸发皿容积的2／3 ；②不能蒸干，待还有少许液体时，利用余热蒸干；③蒸发完毕后，不能把蒸发皿直接放到台面上。

（6）胶头滴管 用于移取和滴加少量液体。

注意： ①使用时胶头在上，管口在下（防止液体试剂进入胶头而使胶头受腐蚀或将胶头里的杂质带进试液 ②滴管管口不能伸入受滴容器（防止滴管沾上其他试剂） ③用过后应立即洗涤干净并插在洁净的试管内，未经洗涤的滴管严禁吸取别的试剂 ④滴瓶上的滴管必须与滴瓶配套使用，不能交叉使用。

（7）量筒 用于量取一定量体积液体的仪器。

1.水平角测量

（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。

（2）设置A方向的水平度盘读数为0°00′00〃。

（3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。

2.距离测量

（1）设置棱镜常数

测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。

（2）设置大气改正值或气温、气压值

光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。

（3）量仪器高、棱镜高并输入全站仪。

（4）距离测量

照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。

全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式，测量时间约，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约；粗测模式，测量时间约，最小显示单位1cm或1mm。在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。

应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。

全站仪3.坐标测量

（1）设定测站点的三维坐标。

（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。

（3）设置棱镜常数。

（4）设置大气改正值或气温、气压值。

（5）量仪器高、棱镜高并输入全站仪。

（6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。

4.数据通讯

全站仪的数据通讯是指全站仪与电子计算机之间进行的双向数据交换。全站仪与计算机之间的数据通讯的方式主要有两种，一种是利用全站仪配置的PCMCIA（personal computer memory card internation association，个人计算机存储卡国际协会，简称PC卡，也称存储卡）卡进行数字通讯，特点是通用性强，各种电子产品间均可互换使用；另一种是利用全站仪的通讯接口，通过电缆进行数据传输。

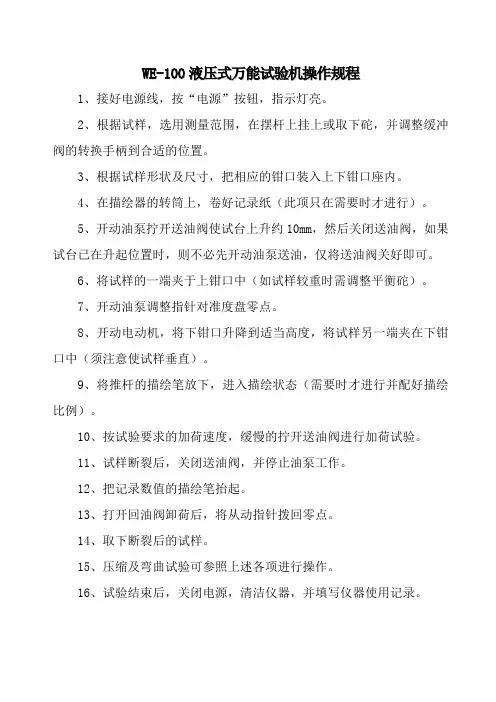

WE-100液压式万能试验机操作规程

1、接好电源线，按“电源”按钮，指示灯亮。

2、根据试样，选用测量范围，在摆杆上挂上或取下砣，并调整缓冲阀的转换手柄到合适的位置。

3、根据试样形状及尺寸，把相应的钳口装入上下钳口座内。

4、在描绘器的转筒上，卷好记录纸（此项只在需要时才进行）。

5、开动油泵拧开送油阀使试台上升约10mm，然后关闭送油阀，如果试台已在升起位置时，则不必先开动油泵送油，仅将送油阀关好即可。

6、将试样的一端夹于上钳口中（如试样较重时需调整平衡砣）。

7、开动油泵调整指针对准度盘零点。

8、开动电动机，将下钳口升降到适当高度，将试样另一端夹在下钳口中（须注意使试样垂直）。

9、将推杆的描绘笔放下，进入描绘状态（需要时才进行并配好描绘比例）。

10、按试验要求的加荷速度，缓慢的拧开送油阀进行加荷试验。

11、试样断裂后，关闭送油阀，并停止油泵工作。

12、把记录数值的描绘笔抬起。

13、打开回油阀卸荷后，将从动指针拨回零点。

14、取下断裂后的试样。

15、压缩及弯曲试验可参照上述各项进行操作。

16、试验结束后，关闭电源，清洁仪器，并填写仪器使用记录。

21 WE-600B液压式万能试验机操作规程

1、接好电源线，按“电源”按钮，指示灯亮。

2、根据试样，选用测量范围，在摆杆上挂上或取下砣，必要时调整缓冲手轮。

3、根据试样形状及尺寸，把相应的钳口装入上下钳口座内。

4、在描绘器的转筒上，卷好记录纸（此项只在需要时才进行）。

5、开动油泵拧开送油阀使试台上升约10mm，然后关闭送油阀，如果试台已在升起位置时，则不必先开动油泵送油，仅将送油阀关好即可。

6、将试样的一端夹于上钳口中（如试样较重时需调整平衡砣）。

7、开动油泵调整指针对准度盘零点。

8、启动升降电动机，将试样垂直夹持好。

9、将推杆的描绘笔放下，进入描绘状态（需要时才进行并配好描绘比例）。

10、按试验要求的加荷速度，缓慢的拧开送油阀进行加荷试验。试样断裂后关闭送油阀。如下一组试验间隔较长时间，还应停止油泵工作。
