图纸会审管理规定

湘质监统编

施2015-33

图纸会审记录

工程名称：娄底市中医医院矽肺病与癌症防治中心及全科医生培训综合楼 编号：

建设单位 娄底市中医医院 监理单位 娄底建设监理有限公司

设计单位 湖南安石建筑设计有限公司 专业名称 结构 、建筑

地 点 娄底市中医医院会议室 页 数 共 页 第 页

序

号 图 号 图纸问题 答 复 意 见

1 结施 所有柱顶标高是否以每一个结构处原建筑面为H为参照

2 321仓库结施-07 预埋及抗风柱安装示意图上，钢柱底标高是否就是新加砼柱的顶标高

3 321仓库结施-07 1轴与10轴交1/C处是否需要增加砼柱

4 321仓库结施-05 改造后建筑剖面图上B、C、D、E轴上显示有粱，结施-08新增粱图上没有粱，请问是否有粱

5 320仓库结施-06 XJZ2柱砼是否如图标注浇筑至H+2.922

勘察单位 设计单位 施工单位 建设单位 监理（建设）单位

签名： 签名： 签名： 签名： 签名：

项目部（章）

年 月 日 年 月 日 年 月 日 年 月 日 年 月 日

注：施工单位整理汇总的图纸会审记录应一式六份，并应由建设单位、勘察单位、设计单位、监理单位、施工单位、城建档案馆各保存一份，表中勘察、设计单位签字栏应为项目专业设计负责人的签字，建设单位、施工单位签字栏应为项目技术负责人或相关专业负责人签字，监理单位应为总监理工程师签字。

湘质监统编

施2015-33

图纸会审记录

工程名称：娄底市中医医院矽肺病与癌症防治中心及全科医生培训综合楼 编号：

建设单位 娄底市中医医院 监理单位 娄底建设监理有限公司

设计单位 湖南安石建筑设计有限公司 专业名称 结构 、建筑

地 点 娄底市中医医院会议室 页 数 共 页 第 页

浙江珍琦护理用品有限公司

办公楼

图

纸

会

审

纪

要

2011-10-20

浙江众立建筑工程有限公司浙江珍琦护理用品项目

图纸会审纪要（办公楼土建）

序号 图号 图纸疑问 设计回复 备注

结 构

1 结施02 地下室底板后浇带中的止水带未注明型号、规格，且防水效果不理想，是否可以改为与外墙同一型号的钢板止水带

2 结施03 底板四周围护墙可否与承台齐平，便于墙体牢固和砌体接茬便利

3 结施04 2-3轴交Q轴900处梁是否偏中，20/Q-K轴同

4 结施04 桩标注为CT-1C无详图

5 结施05 结构砼表中第3层梁板砼标号为C30，柱子标号为C25，为方便施工保证质量，柱子标号是否可以改为SC30

6 结施05 ○1、○2、○3、○4节点中梁宽未注明

7 结施05 8-9轴间后浇带可否断至平台，以便踏步连接

8 结施05 H交G轴中休息平台及周边坡道是否增加板面，如有配筋请明确

11 结施05 ○2节点是否翻边

12 结施07 6-9轴中1KL14(1A)240×600梁与一层结构中○2节点不符，梁顶标高为-0.05

13 结施08 ○4节点无，请明确

14 结施09 12轴交P-Q轴边梁与轴线的关系尺寸多少 15 结施09 P轴交12轴边暖井尺寸不详

16 结施09 2KL(2)(3)(4)(5)(6)(7)中集中标注底筋应为多少型号

17 结施10 （2L21）2KL19集中标注无底筋

18 结施10 ○5a节点标高不符

19 结施12 3KL8等集中标注不详，另抗扭式构造筋未注

20 结施14 ○5号节点插筋尺寸不详

21 结施17 ○1节点尺寸与详图不符

22 结施17 1轴交A-E轴中，结构与建筑不符，请明确

23 结施20 ○7节点本板配筋不详

24 结施21 4-5轴与E-C轴梁标高与五层平面中○6节点不符

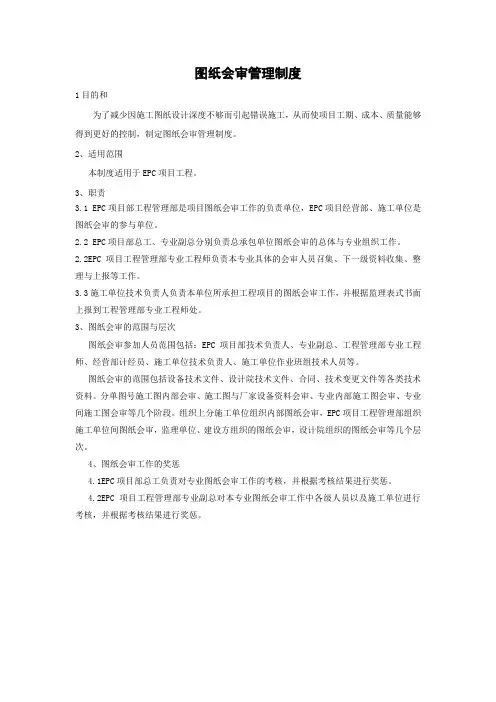

图纸会审管理制度

1目的和

为了减少因施工图纸设计深度不够而引起错误施工，从而使项目工期、成本、质量能够得到更好的控制，制定图纸会审管理制度。

2、适用范围

本制度适用于EPC项目工程。

3、职责

3.1 EPC项目部工程管理部是项目图纸会审工作的负责单位，EPC项目经营部、施工单位是图纸会审的参与单位。

2.2 EPC项目部总工、专业副总分别负责总承包单位图纸会审的总体与专业组织工作。

2.2EPC项目工程管理部专业工程师负责本专业具体的会审人员召集、下一级资料收集、整理与上报等工作。

3.3施工单位技术负责人负责本单位所承担工程项目的图纸会审工作，并根据监理表式书面上报到工程管理部专业工程师处。

3、图纸会审的范围与层次

图纸会审参加人员范围包括：EPC项目部技术负责人、专业副总、工程管理部专业工程师、经营部计经员、施工单位技术负责人、施工单位作业班组技术人员等。

图纸会审的范围包括设备技术文件、设计院技术文件、合同、技术变更文件等各类技术资料。分单图号施工图内部会审、施工图与厂家设备资料会审、专业内部施工图会审、专业间施工图会审等几个阶段。组织上分施工单位组织内部图纸会审，EPC项目工程管理部组织施工单位间图纸会审，监理单位、建设方组织的图纸会审，设计院组织的图纸会审等几个层次。

4、图纸会审工作的奖惩

4.1EPC项目部总工负责对专业图纸会审工作的考核，并根据考核结果进行奖惩。

4.2EPC项目工程管理部专业副总对本专业图纸会审工作中各级人员以及施工单位进行考核，并根据考核结果进行奖惩。

1 ****矿业有限公司文件

宁力矿字〔2023〕68号

签发人：

施工图设计文件会审流程及管理办法（试行）

为加强****矿业有限公司（以下简称公司）矿建工程、地面建筑工程、机电安装工程等施工图设计文件管理，完善公司施工图设计文件会审流程，根据国家标准及行业标准，结合公司实际情况，特制定本管理办法，请遵照执行。

第一条 本管理办法适用于公司所有投资开发项目的施工图设计文件会审。

第二条 公司实行施工图设计文件（含施工方案、临时设施设计图纸文件，以下简称施工图）会审制度。

第三条 本办法所称施工图会审，是指施工图审查单位按照国家有关法律、法规以及公司管理制度，对施工图是否符合施工安全和工程建设强制性标准的相关内容进行审查。

第四条 施工图未经公司使用单位、监理单位、经营管理部及安全生产管理中心等相关部门审查合格的，不得投入施工使用。

第五条 矿建工程、地面建筑工程、机电安装工程是一个整体项目，各专业施工图需全套出图后组织图纸会审；如果分批进行设计、招投标和施工时,要保证各个子项目之间的协调和衔接,以免出现设计上的矛盾和施工上的冲突。

第六条 施工图由公司煤矿、基建办、选煤厂提供，并由施工图提供2 者组织使用单位、设计单位、施工单位、监理单位、经营管理部、安全生产管理中心等相关单位组成会审小组进行会审，会审时间应在参加会审人员收到施工图五天内组织完成。

第七条 施工图会审应严格按照国家标准或行业标准规范进行审查，经审查合格的施工图，由参与会审所有人员签字确认后施工图方可有效。

第八条 审查不合格的施工图，由施工图提供者联系设计部门进行修改或澄清后，经会审小组复审符合规定后方可使用。

第九条 施工图提供者不得明示或者暗示会审人员违反法律法规和工程建设强制性标准进行施工图审查，不得压缩合理审查周期。

第十条 涉及到专业技术复杂、投资额较大的施工图，公司使用单位可聘请第三方技术专家参与施工图会审。
