有效预应力的检测

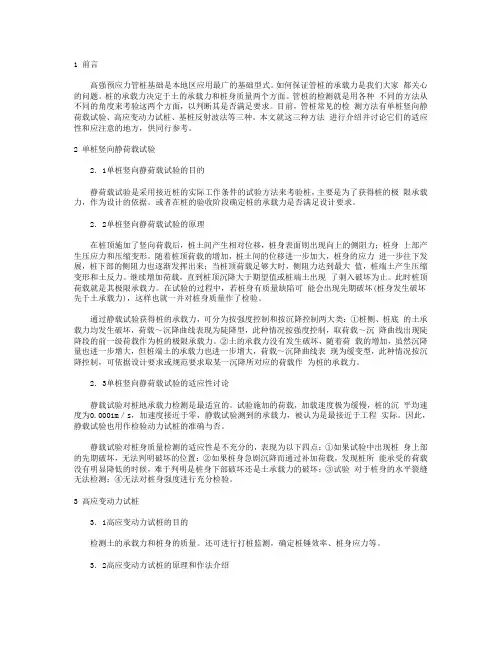

1 前言

高强预应力管桩基础是本地区应用最广的基础型式。如何保证管桩的承载力是我们大家 都关心

的问题。桩的承载力决定于土的承载力和桩身质量两个方面。管桩的检测就是用各种 不同的方法从

不同的角度来考验这两个方面，以判断其是否满足要求。目前，管桩常见的检 测方法有单桩竖向静

荷载试验、高应变动力试桩、基桩反射波法等三种。本文就这三种方法 进行介绍并讨论它们的适应

性和应注意的地方，供同行参考。

2 单桩竖向静荷载试验

2．1单桩竖向静荷载试验的目的

静荷载试验是采用接近桩的实际工作条件的试验方法来考验桩，主要是为了获得桩的极 限承载

力，作为设计的依据。或者在桩的验收阶段确定桩的承载力是否满足设计要求。

2．2单桩竖向静荷载试验的原理

在桩顶施加了竖向荷载后，桩土间产生相对位移，桩身表面则出现向上的侧阻力；桩身 上部产

生压应力和压缩变形。随着桩顶荷载的增加，桩土间的位移进一步加大，桩身的应力 进一步往下发

展，桩下部的侧阻力也逐渐发挥出来；当桩顶荷载足够大时，侧阻力达到最大 值，桩端土产生压缩

变形和土反力。继续增加荷载，直到桩顶沉降大于期望值或桩端土出现 了刺入破坏为止。此时桩顶

荷载就是其极限承载力。在试验的过程中，若桩身有质量缺陷可 能会出现先期破坏(桩身发生破坏

先于土承载力)，这样也就一并对桩身质量作了检验。

通过静载试验获得桩的承载力，可分为按强度控制和按沉降控制两大类：①桩侧、桩底 的土承

载力均发生破坏，荷载～沉降曲线表现为陡降型，此种情况按强度控制，取荷载～沉 降曲线出现陡

降段的前一级荷载作为桩的极限承载力。②土的承载力没有发生破坏，随着荷 载的增加，虽然沉降

量也进一步增大，但桩端土的承载力也进一步增大，荷载～沉降曲线表 现为缓变型，此种情况按沉

降控制，可依据设计要求或规范要求取某一沉降所对应的荷载作 为桩的承载力。

2．3单桩竖向静荷载试验的适应性讨论

静载试验对桩地承载力检测是最适宜的。试验施加的荷载，加载速度极为缓慢，桩的沉 平均速

有效预应力的检测

在当今的工程界，预应力技术被广泛应用，其目的是为了提高结构的强度和刚度，以及增强结构的耐久性。然而，要确保预应力的有效性并达到预期的效果，对其进行准确的检测至关重要。本文将探讨有效预应力的检测方法及其重要性。

预应力是指在施加外部荷载之前，预先在结构中引入一定的应力。这种应力可以抵抗外部荷载，提高结构的性能。然而，要实现这一目标，必须确保预应力的有效性和稳定性。因此，对有效预应力的检测成为了一项重要的任务。

对有效预应力的检测通常采用非破坏性试验方法，如超声波法、X射线法和磁致伸缩法等。这些方法可以无损地检测预应力的大小和分布情况，为结构的性能评估提供依据。

超声波法是一种常用的有效预应力检测方法。其原理是通过在混凝土表面发射超声波，并记录波速和反射回来的时间，从而计算出混凝土内部的应力状态。这种方法具有无损、快速和准确的特点，可以有效地检测预应力的有效性。

X射线法也是一种常用的检测方法。通过X射线照射混凝土结构，可以获得内部应力的分布图像。这种方法可以提供更直观的应力分布信息，但需要注意的是，X射线对人体有害，需要采取相应的防护措施。

磁致伸缩法是一种通过测量磁致伸缩效应来检测有效预应力的方法。磁致伸缩效应是指磁场变化时物体尺寸发生变化的现象。通过在混凝土表面施加磁场并测量尺寸变化，可以计算出内部的应力状态。这种方法具有非接触、快速和准确的特点，但需要使用昂贵的设备和专业的技术人员。

除了以上提到的非破坏性检测方法，还有一些破坏性检测方法，如钻芯取样法和劈裂试验法等。这些方法需要在结构中取样并进行试验，以确定有效预应力的真实大小。虽然这些方法可以提供更准确的结果，但会对结构造成一定的损伤，因此在使用时需要谨慎考虑。

对有效预应力的检测是确保结构性能的重要环节。采用适当的检测方法和技术，可以准确地评估结构的性能和耐久性，从而为工程的成功实施提供保障。在未来的发展中，随着技术的进步和新方法的出现，对有效预应力的检测将更加准确和便捷。

公路桥梁锚口有效预应力检测技术规程

公路桥梁锚口有效预应力检测技术规程

一、前言

公路桥梁是承载交通流量的主要通道之一，其中锚口是连接桥梁构件的重要零部件。为确保任何桥梁的安全性和稳定性，锚口的预应力情况需要得到有效的监测。为此，我们制定了一套公路桥梁锚口有效预应力检测技术规程，旨在确保锚口的准确、可靠检测及工程应用。

二、检测环境和设备

1.检测环境：检测应在无风、无雨、无震动和无烟尘污染的环境下进行；

2.检测设备：应选用具有高精度和高灵敏度的数控钢绞线预应力测试仪、高分辨率光电编码器和高精度水平仪等先进的测量仪器；

3.其他条件：测试环境应当考虑到锚具零件的温度和湿度因素，以便提高测试的准确度。

三、检测方法 1.测量准备：将检测设备快速固定在锚口的基础部分上，并确保其与锚具的中心线平行。此外，测量前应对数据采集设备进行校准；

2.测量过程：轻轻移动测量设备直到其触碰锚具，然后以一个恒定速度将设备移到锚具顶部，一边记录数据，一边移动数据采集设备，直到不再有预应力发生变化；

3.数据处理：对于得到的数据进行校准和计算，通过计算得到有效预应力值，同时通过模拟实验得到预应力损失。

四、检测结果的分析和评价

1.对于锚口的有效预应力值，要与设计预应力值进行比较，以确定锚口的性能是否符合设计要求；

2.通过检测得到的锚口的有效预应力值可以帮助识别可能存在的安全问题，并及时提出解决方案；

3.对于检测结果的误差应进行评价，以确定检测的可靠度。

五、总结

锚口的预应力是桥梁结构中极为重要的一部分。通过制定公路桥梁锚口有效预应力检测技术规程，可以确保该部分的准确、可靠的检测，及时发现潜在的安全隐患，达到保证公路桥梁结构的稳定、安全和可靠的目的。

预应力张拉有效应力检测技术规程.pdf

1.引言

1.1 编写目的

1.2 适用范围

1.3 参考资料

2.术语和定义

2.1 术语定义

2.2 缩略词定义

3.检测目标和要求

3.1 检测目标

3.2 检测要求

4.检测仪器及设备

4.1 检测仪器

4.2 检测设备

5.检测人员资质要求5.1 检测人员资质

5.2 检测人员培训

6.检测步骤

6.1 检测准备

6.2 张拉前检测

6.3 张拉过程检测

6.4 张拉后检测

7.结果分析与评定

7.1 检测结果分析

7.2 检测结果评定

8.质量控制与管理

8.1 质量控制措施

8.2 检测记录与报告

附件：

1. 张拉检测方案模板

2. 检测记录表格模板

3. 报告模板法律名词及注释：

1. 张拉：预应力构件在施工中施加外力，使其产生预先设定的应力，以增加其荷载承载能力。

2. 检测：通过测量预应力构件上的应变或应力，判断其受力状态是否符合设计要求。

3. 仪器：用于测量应变或应力的设备，如应变计、应力计等。

4. 设备：用于张拉预应力构件的机械设备，如张拉机、锚具等。

1.前言

1.1 编写目的和目标

1.2 预应力张拉有效应力检测的重要性

1.3 适用范围

2.术语和定义

2.1 术语定义

2.2 缩略词定义

3.检测目标和要求

3.1 检测目标3.2 检测要求

4.检测仪器及设备

4.1 检测仪器

4.2 检测设备

5.检测人员资质要求

5.1 检测人员资质要求

5.2 检测人员培训和认证

6.检测步骤

6.1 检测准备

6.2 张拉前检测

6.3 张拉过程检测

6.4 张拉后检测

7.结果分析与评定

7.1 检测结果分析

7.2 检测结果评定

8.质量控制与管理

8.1 质量控制措施8.2 检测记录与报告

附件：

1. 张拉检测方案模板

2. 检测记录表格模板

3. 报告模板

法律名词及注释：

1. 预应力：在构件施工前施加的预先确定大小的应力，以提高构件的承载能力。

2. 张拉：施加外力使预应力构件产生额外的应力，以增加其承载能力。

3. 检测：通过测量应变或应力，判断预应力构件受力状态是否符合设计要求。
