电磁兼容解决方案

电磁兼容解决方案是一种用于解决电子设备之间相互干扰问题的技术方案。在现代社会中，电子设备的广泛应用导致了电磁干扰的频繁发生，这些干扰可能会导致设备的功能异常、性能下降甚至损坏。因此，为了确保设备的正常运行，需要采取一系列的措施来解决电磁兼容问题。

一、电磁兼容问题的背景和重要性

电磁兼容问题是指电子设备之间相互干扰的现象。在现代社会中，电子设备的种类繁多，包括电视、手机、计算机等，这些设备在使用过程中会产生电磁辐射。当多个设备同时工作时，它们之间的电磁辐射可能会相互干扰，导致设备的正常运行受到影响。

电磁兼容问题的重要性不容忽视。首先，电子设备的广泛应用使得电磁兼容问题日益突出。随着科技的不断发展，电子设备的数量和种类都在不断增加，这导致了电磁干扰的频繁发生。其次，电磁兼容问题对设备的正常运行和性能有着直接的影响。如果设备之间存在电磁干扰，可能会导致设备的功能异常、性能下降甚至损坏，给用户带来不便和经济损失。因此，解决电磁兼容问题对于确保设备的正常运行和提高用户体验至关重要。

二、电磁兼容解决方案的原理和方法

为了解决电磁兼容问题，可以采取以下几种原理和方法。

1. 电磁屏蔽

电磁屏蔽是一种通过隔离电磁辐射的方法来解决电磁兼容问题。通过在设备周围添加屏蔽材料，可以有效地阻止电磁辐射的传播，减少设备之间的干扰。常用的屏蔽材料包括金属板、金属网、导电涂层等。此外，还可以通过设计合理的设备结构和布局来减少电磁辐射的产生和传播。 2. 地线设计

地线设计是一种通过合理设计和布置地线来解决电磁兼容问题的方法。地线是电子设备中用于导电和接地的线路，它可以起到减少电磁辐射和干扰的作用。通过合理设计和布置地线，可以有效地降低设备之间的电磁干扰。

3. 滤波器设计

滤波器设计是一种通过滤除电磁干扰信号的方法来解决电磁兼容问题。滤波器可以选择性地通过或阻断特定频率的信号，从而减少设备之间的干扰。常用的滤波器包括低通滤波器、高通滤波器、带通滤波器等。

4. 电磁兼容测试和认证

电磁兼容测试和认证是一种通过对设备进行测试和认证来解决电磁兼容问题的方法。通过对设备进行电磁兼容测试，可以评估设备的电磁兼容性能，发现存在的问题并采取相应的措施进行改进。同时，通过对设备进行电磁兼容认证，可以确保设备满足相关的电磁兼容标准和法规要求。

三、电磁兼容解决方案的应用案例

电磁兼容解决方案已经在许多领域得到了广泛应用。以下是几个典型的应用案例。

1. 无线通信领域

在无线通信领域，电磁兼容问题是一个重要的考虑因素。无线通信设备之间的电磁干扰可能会导致通信质量下降或通信中断。因此，需要采取一系列的措施来解决电磁兼容问题，包括合理设计设备结构、布局和天线系统，选择合适的频段和调制方式，使用合适的滤波器等。

2. 汽车电子领域 在汽车电子领域，电磁兼容问题对于汽车的正常运行和安全性有着重要的影响。汽车中的各种电子设备之间存在电磁干扰的风险，可能会导致汽车的电子系统故障或驾驶员的误操作。因此，汽车电子设备需要采取一系列的措施来解决电磁兼容问题，包括合理设计和布置设备结构、使用合适的屏蔽材料和滤波器等。

3. 医疗设备领域

在医疗设备领域，电磁兼容问题对于设备的安全性和可靠性有着重要的影响。医疗设备通常需要在电磁干扰较为严重的环境中工作，因此需要采取一系列的措施来解决电磁兼容问题，包括合理设计和布置设备结构、使用合适的屏蔽材料和滤波器、进行电磁兼容测试和认证等。

四、电磁兼容解决方案的发展趋势

电磁兼容解决方案在不断发展和完善中。以下是一些电磁兼容解决方案的发展趋势。

1. 高频率和宽频带干扰问题

随着无线通信和雷达等高频率和宽频带设备的广泛应用，高频率和宽频带干扰问题变得越来越突出。因此，未来的电磁兼容解决方案需要更加关注高频率和宽频带干扰问题，采取相应的措施来解决这些问题。

2. 多设备协同工作问题

随着物联网和智能家居等技术的发展，多个设备之间需要进行协同工作。多设备协同工作可能会导致设备之间的电磁干扰，影响设备的正常运行。因此，未来的电磁兼容解决方案需要更加关注多设备协同工作问题，采取相应的措施来解决这些问题。

3. 环境友好和可持续发展 未来的电磁兼容解决方案需要更加关注环境友好和可持续发展。在解决电磁兼容问题的同时，需要尽量减少对环境的影响，降低能源消耗和废物产生。因此，未来的电磁兼容解决方案需要更加注重绿色和可持续发展。

总结：

电磁兼容解决方案是一种用于解决电子设备之间相互干扰问题的技术方案。通过采取电磁屏蔽、地线设计、滤波器设计和电磁兼容测试和认证等方法，可以有效地解决电磁兼容问题。电磁兼容解决方案已经在无线通信、汽车电子、医疗设备等领域得到了广泛应用，并且在不断发展和完善中。未来的电磁兼容解决方案需要更加关注高频率和宽频带干扰问题、多设备协同工作问题以及环境友好和可持续发展。通过不断改进和创新，我们可以更好地解决电磁兼容问题，确保设备的正常运行和提高用户体验。

合集下载

船用电气电子设备电磁兼容共性问题及解决方案

船用电气电子设备电磁兼容共性问题及解决方案

2019年第1期总第347期造船技术MARINE TECHNOLOGYNo. 1Feb.，2019

文章编号：1〇〇〇-3878(2〇19)〇1-〇〇〇7-〇7

船用电气电子设备电磁兼容共性问题及解决方案

王军1，刘雄2,刘红2，琚格格2

(1.中国船级社武汉分社，湖北武汉430205;

2.中国船舶重工集团公司第七二二研究所，湖北武汉430205)

摘要对中国船舶工业武汉机电产品环境与可靠性试验检测中心大量船用电气电子设备电磁兼容性 (Electro Magnetic Compatibility，EMC)检测数据进行统计分析，总结船用电气电子设备在EMC试验过程中普

遍出现的问题，为船用电气电子设备的研发和认证提供可靠的EMC防护设计参考。

关键词船用电气电子设备;EMC检测认证;EMC防护；传导发射;辐射发射

中图分类号U665 文献标志码 A

Solution to Common Problems on EMC for

Marine Electrical and Electronic Equipment

WANG Jun1，LIU Xiong2，LIU Hong2，JU Gege2

(1. Wuhan Branch, China Classification Society, Wuhan 430205, Hubei, China；

2. The 722 Research Institute of CSIC, Wuhan 430205, Hubei, China)

Abstract The common problems of marine electrical and electronic equipments during

the Electro Magnetic Compatibility (EMC) test are summarized, through the statistical analy­

sis on EMC data of these equipments from Wuhan Environment and Reliability Test Center for

常见电磁兼容(EMC)问题及解决办法

常见电磁兼容(EMC)问题及解决办法

常见电磁兼容(EMC)问题及解决办法

通讯类电子产品不光包括以上三项：RE，CE，ESD，还有Surge--浪涌（雷击，打雷）医疗器械最容易出现的问题是：ESD--静电，EFT--瞬态脉冲抗干扰，CS--传导抗干扰，RS--辐射抗干扰。针对于北方干燥地区，产品的ESD--静电要求要很高。针对于像四川和一些西南多雷地区，EFT防雷要求要很高。

如何提高电子产品的抗干扰能力和电磁兼容性：

1、 下面的一些系统要特别注意抗电磁干扰：

（1） 微控制器时钟频率特别高，总线周期特别快的系统。

（2） 系统含有大功率，大电流驱动电路，如产生火花的继电器，大电流开关等。

（3） 含微弱模拟信号电路以及高精度A/D变换电路的系统。

2、 为增加系统的抗电磁干扰能力采取如下措施：

（1） 选用频率低的微控制器：

选用外时钟频率低的微控制器可以有效降低噪声和提高系统的抗干扰能力。同样频率的方波和正弦波，方波中的高频成份比正弦波多得多。虽然方波的高频成份的波的幅度，比基波小，但频率越高越容易发射出成为噪声源，微控制器产生的最有影响的高频噪声大约是时钟频率的3倍。

（2） 减小信号传输中的畸变微控制器主要采用高速CMOS技术制造。信号输入端静态输入电流在1mA左右，输入电容10PF左右，输入阻抗相当高，高速CMOS 电路的输出端都有相当的带载能力，即相当大的输出值，将一个门的输出端通过一段很长线引到输入阻抗相当高的输入端，反射问题就很严重，它会引起信号畸变，增加系统噪声。当Tpd＞Tr时，就成了一个传输线问题，必须考虑信号反射，阻抗匹配等问题。

信号在印制板上的延迟时间与引线的特性阻抗有关，即与印制线路板材料的介电常数有关。可以粗略地认为，信号在印制板引线的传输速度，约为光速的1/3到1/2之间。微控制器构成的系统中常用逻辑电话元件的Tr（标准延迟时间）为3到18ns之间。

在印制线路板上，信号通过一个7W的电阻和一段25cm长的引线，线上延迟时间大致在

机载雷达与对抗设备的电磁兼容问题解决方法分析

机载雷达与对抗设备的电磁兼容问题解决方法分析

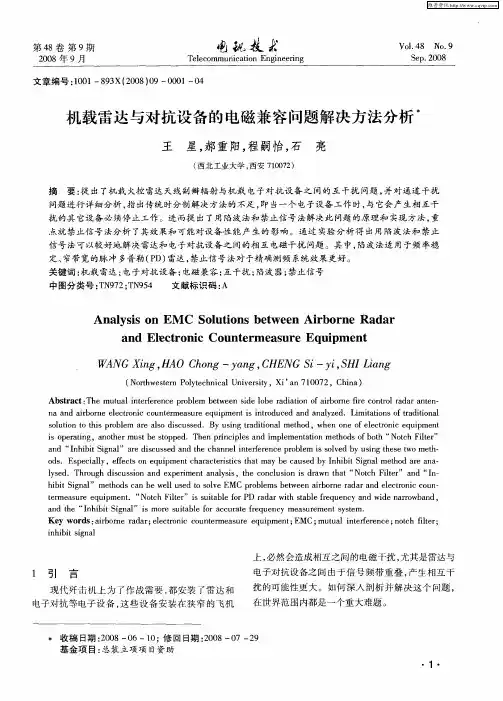

第４８卷第９期　２００８年９月　Ｔｅｌｅｃｏｍｍｕｎｉｃａｔｉｏｎ　Ｅ　Ｖｏ１．４８　Ｎｏ．９　Ｓｅｐ．２００８　

文章编号：１００１—８９３Ｘ（２００８）０９—０００１—０４　

机载雷达与对抗设备的电磁兼容问题解决方法分析　

王　星，郝重阳，程嗣怡，石　亮　

（西北工业大学，西安７１００７２）　

摘要：提出了机载火控雷达天线副瓣辐射与机载电子对抗设备之间的互干扰问题，并对通道干扰　

问题进行详细分析，指出传统时分制解决方法的不足，即当一个电子设备工作时，与它会产生相互干　

扰的其它设备必须停止工作。进而提出了用陷波法和禁止信号法解决此问题的原理和实现方法，重　

点就禁止信号法分析了其效果和可能对设备性能产生的影响。通过实验分析得出用陷波法和禁止　

信号法可以较好地解决雷达和电子对抗设备之间的相互电磁干扰问题。其中，陷波法适用于频率稳　

定、窄带宽的脉冲多普勒（ＰＤ）雷达，禁止信号法对于精确测频系统效果更好。　

关键词：机载雷达；电子对抗设备；电磁兼容；互干扰；陷波器；禁止信号　

中图分类号：ＴＮ９７２；ＴＮ９５４　文献标识码：Ａ　

Ａｎａｌｙｓｉｓ　ｏｎ　ＥＭＣ　Ｓｏｌｕｔｉｏｎｓ　ｂｅｔｗｅｅｎ　Ａｉｒｂｏｒｎｅ　Ｒａｄａｒ　

ａｎｄ　Ｅｌｅｃｔｒｏｎｉｃ　Ｃｏｕｎｔｅｒｍｅａｓｕｒｅ　Ｅｑｕｉｐｍｅｎｔ　

ＷＡＮＧ　Ｘｉｎｇ，ＨＡＯ　Ｃｈｏｎｇ—ｙ８ｎｇ，ＣＨＥＮＧ　Ｓｉ—ｙｉ，ＳＨＩ　Ｌｉａｎｇ　

（Ｎｏｒｔｈｗｅｓｔｅｒｎ　Ｐｏｌｙｔｅｃｈｎｉｃａｌ　Ｕｎｉｖｅｒｓｉｔｙ，Ｘｉ’ａｎ　７　１　００７２，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｍｕｔｕａｌ　ｉｎｔｅｒｆｅｒｅｎｃｅ　ｐｒｏｂｌｅｍ　ｂｅｔｗｅｅｎ　ｓｉｄｅ　ｌｏｂｅ　ｒａｄｉａｔｉｏｎ　ｏｆ　ａｉｒｂｏｒｎｅ　ｆｉｒｅ　ｃｏｎｔｒｏｌ　ｒａｄａｒ　ａｎｔｅｎ．　

ｎａ　ａｎｄ　ａｉｒｂｏｒｎｅ　ｅｌｅｃｔｒｏｎｉｃ　ｃｏｕｎｔｅｒｍｅａｓｕｒｅ　ｅｑｕｉｐｍｅｎｔ　ｉＳ　ｉｎｔｒｏｄｕｃｅｄ　ａｎｄ　ａｎａｌｙｚｅｄ．Ｌｉｍｉｔａｔｉｏｎｓ　ｏｆ　ｔｒａｄｉｔｉｏｎａｌ　

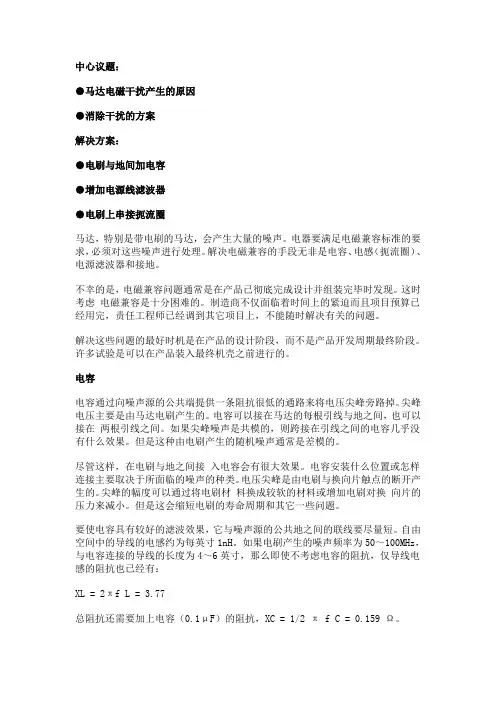

马达电磁兼容(EMC)的解决方法
