三背回填作业指导书

凌源至绥中高速公路建昌至兴城支线

第一合同段

台背回填作业指导书

编写：

审核：

批准： 一．编写目的

1.明确台背回填施工作业的工艺流程，操作要点和相应的工艺标准；

2.指导、规范建兴一标台背回填施工作业；

3.规定本项目台背回填施工作业必须满足的质量标准，安全、文明、节能要求等。

二．编写依据

《公路路基施工技术规范》（JTG F10—2006）；

《公路工程质量检验评定标准》（JTG F80/1-2004）；

《公路桥涵施工技术规范》（JTJ/TF50-2011）

《建昌至兴城高速公路施工指南》

三．适用过程

本项目桥梁台背、涵背、墙背的回填施工过程。

四．施工操作的作业步骤及作业依据、质量标准

1.台背回填施工工艺流程图

施工准备

布料20厘米松铺厚机械推平 报检、转序

压路机压实

洒 白 灰 报检、转序

下一层填筑 2.施工技术要求

2.1机械设备

挖掘机或推土机1台，22t以上压路机1台，小型夯实设备（1t手扶压路机）1台，水车1台，运输车满足要求。强夯夯机（夯机能达到1000KN〃m）可根据需要进行借调。

2.2填筑材料

在台、涵背填筑前，必须储备至少一个台背回填的合格材料。填筑材料必须为透水性材料，本标段利用开挖的优质石方进行加工形成，石渣或碎石指标如下：（1）强风化岩石及浸水后易崩塌的软质岩如泥灰岩、页岩不得使用；（2）含土量小于5%；（3）最大粒径小于10cm，级配良好；（4）压碎值小于40%。

2.3现场准备

2.3.1基坑回填按要求回填完毕：基坑填筑前首先应对坑底淤泥、杂物等清理干净，然后用透水性材料进行填筑，压实度≥93%；

2.3.2台背和路基结合处处理完毕：挖反向台阶，台阶宽度≥2m；

2.3.3台身混凝土强度达到设计强度的100%；

2.3.4涵背及盖板防水按要求施工完毕：台后墙面涂热沥青三遍，厚度大于3毫米，盖板涵顶采用沥青土工布防水层（土工布用沥青浸泡），应铺设至背墙后2米范围。

.

. 旺宁路改建工程“三背”回填施工技术交底和安全技术交底

交底内容：

一、填料选择

“三背”是指桥台台背、涵背、墙背，“三背”回填材料采用透水性材料，主要为砂砾石、级配碎石或片碎石，材料最大粒径不超过10cm或填层厚度的2/3。

二、工艺流程及总体要求

1、工艺流程：施工准备→回填区域排水→测量放线以控制换填长度、宽度、高度→回填部位清理→开挖纵向或横向搭接台阶→基底夯实→检测合格→机械配合人工分层填筑→小型夯机配合压路机碾压→检验合格→进行上一层铺料→隐蔽验收。

2、“三背”回填前首先要清理基底，基底要清理干净、彻底，将表面的树根、杂草、垃圾等杂物都清除干净，然后压实或夯实。

3、检验回填土的质量有无杂物，检验填土的含水量是否在控制的范围内，如含水量偏高，可采用翻松、晾晒等措施；如遇回填土含水量偏低，可采用预先洒水润湿等措施。“三背”回填采用设计图纸要求的能够充分压实的材料和机具，不能采用土方、土加石等材料进行回填。

4、桥台台背、涵背和挡墙墙背按照设计图所示回填阴影线范围内进行回填，根据填料的来源情况可采用砂砾土，作为填料，或采用强度大于30MPa、最大粒径不大于10cm的级配碎石。从构造物基础顶面至下路床范围每层的压实度不应小于96%；基础顶面以下的基坑，可用一般路基材料回填，压实至94%以上。

5、“三背”回填采用水平分层回填，分层碾压夯实，分层回填厚度控制：采用小型夯机夯实:松铺层厚不大于15cm；采用小型压实设备（压路机）压实，松铺层厚不大于20cm。碾压时，轮迹应相互搭接，防止漏压或漏夯；每层填筑完成，当天须及时碾压完成，防止淋雨。

从构造物基础顶面至下路床范围每层的压实度不应小于96%；基础顶面以下的基坑，可用一般路基填料回填，压实度至94%以上。

6、为防止填层表面积水，每层填筑时，顶面纵向和横向均应设置不小于4%的坡度。

7、“三背”回填经项目部管段工程师和监理检查合格后方可开始填筑。回填前、.

2B311020

路基防护与加固

页脚内容

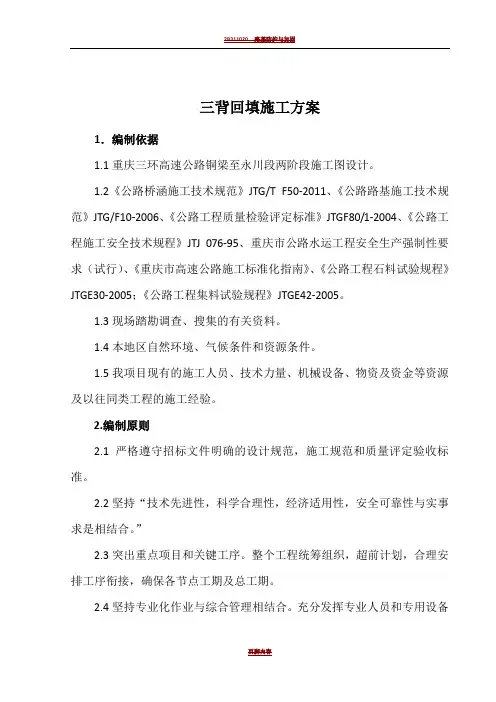

三背回填施工方案

1．编制依据

1.1重庆三环高速公路铜梁至永川段两阶段施工图设计。

1.2《公路桥涵施工技术规范》JTG/T F50-2011、《公路路基施工技术规范》JTG/F10-2006、《公路工程质量检验评定标准》JTGF80/1-2004、《公路工程施工安全技术规程》JTJ 076-95、重庆市公路水运工程安全生产强制性要求（试行）、《重庆市高速公路施工标准化指南》、《公路工程石料试验规程》JTGE30-2005；《公路工程集料试验规程》JTGE42-2005。

1.3现场踏勘调查、搜集的有关资料。

1.4本地区自然环境、气候条件和资源条件。

1.5我项目现有的施工人员、技术力量、机械设备、物资及资金等资源及以往同类工程的施工经验。

2.编制原则

2.1严格遵守招标文件明确的设计规范，施工规范和质量评定验收标准。

2.2坚持“技术先进性，科学合理性，经济适用性，安全可靠性与实事求是相结合。”

2.3突出重点项目和关键工序。整个工程统筹组织，超前计划，合理安排工序衔接，确保各节点工期及总工期。

2.4坚持专业化作业与综合管理相结合。充分发挥专业人员和专用设备2B311020

路基防护与加固

页脚内容 的优势，采用先进的施工技术，综合管理，合理调配，运用网络技术，科学安排各项施工程序，组织连续、均衡、紧凑有序地施工，确保工期目标实现。

2.5以采用成熟的施工技术、先进的施工机械、完善的施工工艺为原则，积极采用新技术、新工艺、新材料以确保工程质量。

2.6重视环保，珍惜土地，施工构成中采取有效措施保护生态环境，控制环境污染，节约利用土地资源，做好水土保持。

2.7有效保护地下管线和既有构筑物，减少扰民、做好公共交通配合，切实维护建设单位及地方群众的利益，创建文明标准工地。

“三背”回填施工方案

一． 工程概况

我本合同段共有大中小桥11座、圆涵一道、拱涵一道，涉及到桥台、涵背回填位置共26处。另有路肩挡土墙和路堤挡土墙共计1057.94m。我合同段桥台和挡土墙高度大多在8～20m高，“三背”回填工程量较大，施工场地狭窄， “三背”回填施工与桥涵挡墙施工干扰大，施工难度较大。

二． 施工机械、测量检验设备和施工人员

根据工程特点和施工需要，我项目部在2003年5月1日前进场下列施工机械和测量检测设备及施工人员：

投入机械设备表

序号 设备名称 规格型号 位 数量 备注

1 挖掘机 CAT320 台 1

2 挖掘机 PC220 台 1

3 装载机 ZL50 台 2

4 推土机 D85 台 2

5 压路机 YZ20 台 1

6 自卸汽车 辆 5

7 冲击夯 台 2 施 工 人 员 表

序号 项目 数量 数量

1 队长 1

2 技术员 3

3 安全员 4

4 工班长 3

5 挖掘机司机 8

6 装载机司机 4

7 推土机司机 6

8 压路机司机 4

9 汽车司机 10

10 爆破工 20

11 发电机司机 2

12 空压机司机 25

13 修理工 8

14 道路维修工 4

15 测量工 6

16 试验员 4

17 杂工 20

合计 132

测 量 和 试 验 仪 器 表

序号 仪器名称 型号 数量 备注

1 全站仪 TC—1700 1

2 水平仪 DZ—S2 1

3 土壤分析筛 φ200 1

4 灌砂仪 1

5 重型电动击实仪及附件 GBJ123-88

6 液塑限联合测定仪 GYS-1 1

7 烘箱 FN101-2A 1

8 土壤含水量测定仪 TS-4 1

9 分析天平 928型 1

10 电热干燥烘箱 FN101-2A 1

三． 填料试验和检测试验

2002年6月，我项目部实验室对原地面的土进行取样实验。取土时，清除表层土，所取土样要用塑料袋密封，防止水分消失。所取土样做下列实验：
