剩余电流动作保护器在农村低压电网中作用

经济与社会　

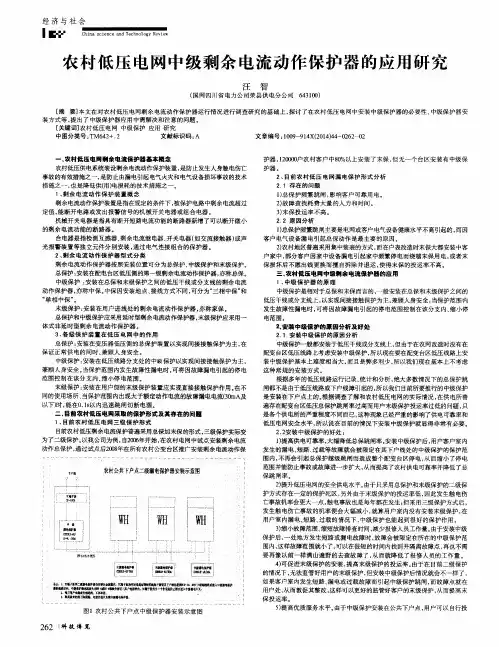

农村低压电网中级剩余电流动作保护器的应用研究　

汪智　

（国网四川省电力公司荣县供电分公司６４３１００）　

［摘要］本文在对农村低压电网剩余电流动作保护器运行情况进行调查研究的基础上，探讨了在农村低压电网中安装中级保护器的必要性、中级保护器安　装方式等，提出了中级保护器应用中需解决和注意的问题。　［关键词］农村低压电网中级保护应用研究　

中图分类号：ＴＭ６４２＋．２　文献标识码：Ａ　文章编号：１００９—９１４Ｘ（２０１４）４４—０２６２—０２　

一　农村低压电网　余电流保护器基本概念　

农村低压供电系统装设剩余电流动作保护装置，是防止发生人身触电伤亡　

事故的有效措施之一，是防止由漏电引起电气火灾和电气设备损坏事故的技术　措施之一，也是降低供（用）电损耗的技术措施之一。　１、剩余电流动作保护装置概念　

剩余电流动作保护装置是指在规定的条件下，被保护电路中剩余电流超过　

定值，能断开电路或发出报警信号的机械开关电器或组合电器。　机械开关电器是指具有断开短路电流功能的断路器新增了可以断开微小　

的剩余电流功能的断路器。　合电器是指检测互感器、剩余电流继电器、开关电器（如交流接触器）或声　

光报警装置等独立元件分别安装，通过电气连接组合的保护器。　２、剩余电流动作保护器型式分类　

剩余电流动作保护器按照安装位置可分为总保护、中级保护和末级保护。　总保护：安装在配电台区低压侧的第一级剩余电流动作保护器，亦称总保。　

中级保护：安装在总保和末级保护之间的低压干线或分支线的剩余电流　动作保护器，亦称中保　中保因安装地点、接线方式不同，可分为“三相中保”和　

“单相中保”　

末级保护：安装在用户进线处的剩余电流动作保护器，亦称家保。　总保护和中级保护应采用延时娶｜剩余电流动作保护器，末级保护应采用一　

体式非延时型剩余电流动作保护器　３、各ｌ殴保护装置在低压电网中的作用　

总保护：安装在变压器低压侧的总保护装置以实现间接接触保护为主，在　保证正常供电的同时、兼顾人身安全。　中级保护：安装在低压线路分支处的中级保护以实现间接接触保护为主，　

龙源期刊网

农村电网剩余电流动作保护器的选型与安装维护

作者：邵光磊 谭嘉怡 吴莉 杨晶

来源：《科技创新与应用》2016年第03期

摘 要：对于农村电网而言，安设剩余电流动作保护器能够有效防止触电伤亡安全事故发生，避免电气设备受损与接地故障所引发的火灾安全事故。文章重点就农村电网中剩余电流动作保护器入手，就其选型、安装、维护方法等加以探析。

关键词：剩余电流动作保护器；选型；安装；维护

引言

“剩余电流动作保护器”，指的是“漏电保护器”，属于电气安全设备的一种，其多安设于低压电路之中，一旦出现漏电、触电等情况时，将达到限定电流，此时保护器会在限定时间之内迅速动作，将电源断开实现自动化保护。对于农村地区而言，其低压电网、电气装置等均需安设保护装置，方能防止绝缘受损，或其他因素所带来的漏电故障，防止出现触电伤亡等安全事故，因此，在农村广大地区大规模推广意义重大。

1 剩余电流动作保护器的选型

1.1 类型的选定

对于农村低压供电系统而言，就总保护而言，必须选择组合式，拥有延时动作及一次重合闸作用的剩余电流动作保护装置，就末级保护而言，则需要选取具备漏电、短路保护功能的剩余电流动作保护装置，由于总保护器能够调节动作电流，因而可以满足低压电网、电器设施等运行要求。

1.2 额定电流及其电压选取

对于保护器而言，在选择时，要求其额定电流及额定电压应当同被保护线路最大工作电压、电流等级相一致，以防保护器保护功能失灵，致使安全事故产生。

1.3 动作电流选取

对于保护器而言，要求其动作电流应结合其在系统中的实际位置、具体情况加以选择。

就负责总保护的保护器而言，要求动作电流因超过被保护线路及装置的正常电流值，或结合被保护线路具体运行状况，根据其不平衡电流值的1.4-1.6倍范围内，对动作电流值进行确龙源期刊网

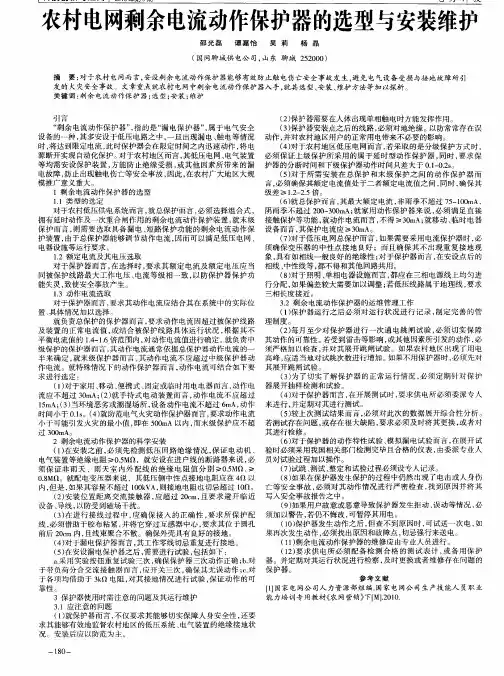

农村电网剩余电流动作保护器的选型与安装维护　

邵光磊　谭嘉怡　吴莉　杨晶　

（国网聊城供电公司，山东聊城２５２０００）　

摘要：对于农村电网而言，安设剩余电流动作保护器能够有效防止触电伤亡安全事故发生，避免电气设备受损与接地故障所ｇ　

发的火灾安全事故。文章重点就农村电网中剩余电流动作保护器入手，就其选型、安装、维护方法等加以探析。　

关键词：剩余电流动作保护器；选型；安装；维护　

引言　“剩余电流动作保护器”，指的是“漏电保护器”，属于电气安全　

设备的一种，其多安设于低压电路之中，一旦出现漏电、触电等情况　

时，将达到限定电流，此时保护器会在限定时间之内迅速动作，将电　源断开实现自动化保护。对于农村地区而言，其低压电网、电气装置　

等均需安设保护装置，方能防止绝缘受损，或其他因素所带来的漏　

电故障，防止出现触电伤亡等安全事故，因此，在农村广大地区大规　

模推广意义重大。　ｌ剩余电流动作保护器的选型　

１．１类型的选定　

对于农村低压供电系统而言，就总保护而言，必须选择组合式，　拥有延时动作及一次重合闸作用的剩余电流动作保护装置，就末级　

保护而言，则需要选取具备漏电、短路保护功能的剩余电流动作保　护装置，由于总保护器能够调节动作电流，因而可以满足低压电网、　

电器设施等运行要求。　１．２额定电流及其电压选取　

对于保护器而言，在选择时，要求其额定电流及额定电压应当　同被保护线路最大工作电压、电流等级相一致，以防保护器保护功　

能失灵，致使安全事故产生。　ｌ＿３动作电流选取　

对于保护器而言，要求其动作电流应结合其在系统中的实际位　置、具体情况加以选择。　

就负责总保护的保护器而言，要求动作电流因超过被保护线路　及装置的正常电流值，或结合被保护线路具体运行状况，根据其不　

平衡电流值的１．４—１．６倍范围内，对动作电流值进行确定。就负责中　

级保护的保护器而言，其动作电流通常依据总保护器动作电流的一　

半来确定，就末级保护器而言，其动作电流不应超过中级保护器动　

龙源期刊网

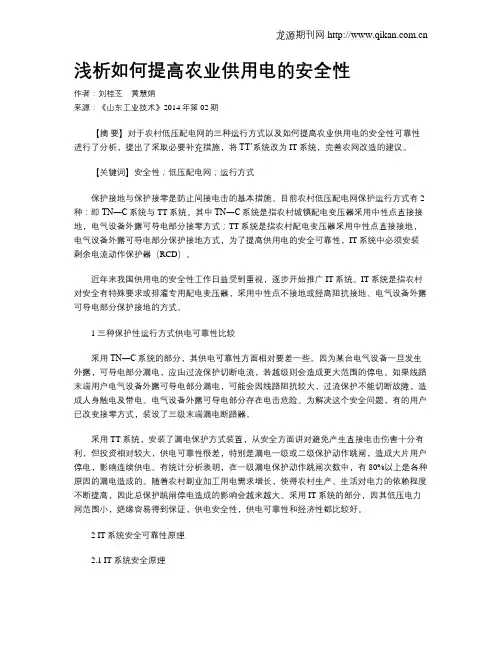

浅析如何提高农业供用电的安全性

作者：刘桂芝 黄慧娟

来源：《山东工业技术》2014年第02期

【摘 要】对于农村低压配电网的三种运行方式以及如何提高农业供用电的安全性可靠性进行了分析，提出了采取必要补充措施，将TT’系统改为IT系统，完善农网改造的建议。

【关键词】安全性；低压配电网；运行方式

保护接地与保护接零是防止间接电击的基本措施。目前农村低压配电网保护运行方式有2种：即TN―C系统与TT系统。其中TN―C系统是指农村城镇配电变压器采用中性点直接接地，电气设备外露可导电部分接零方式；TT系统是指农村配电变压器采用中性点直接接地，电气设备外露可导电部分保护接地方式，为了提高供用电的安全可靠性，IT系统中必须安装剩余电流动作保护器（RCD）。

近年来我国供用电的安全性工作日益受到重视，逐步开始推广IT系统。IT系统是指农村对安全有特殊要求或排灌专用配电变压器，采用中性点不接地或经高阻抗接地、电气设备外露可导电部分保护接地的方式。

1 三种保护性运行方式供电可靠性比较

采用TN―C系统的部分，其供电可靠性方面相对要差一些。因为某台电气设备一旦发生外露，可导电部分漏电，应由过流保护切断电流，若越级则会造成更大范围的停电。如果线路末端用户电气设备外露可导电部分漏电，可能会因线路阻抗较大，过流保护不能切断故障，造成人身触电及带电。电气设备外露可导电部分存在电击危险。为解决这个安全问题，有的用户已改变接零方式，装设了三级末端漏电断路器。

采用TT系统，安装了漏电保护方式装置，从安全方面讲对避免产生直接电击伤害十分有利，但投资相对较大，供电可靠性很差，特别是漏电一级或二级保护动作跳闸，造成大片用户停电，影响连续供电。有统计分析表明，在一级漏电保护动作跳闸次数中，有80%以上是各种原因的漏电造成的。随着农村副业加工用电需求增长，使得农村生产、生活对电力的依赖程度不断提高，因此总保护跳闸停电造成的影响会越来越大。采用IT系统的部分，因其低压电力网范围小，绝缘容易得到保证，供电安全性，供电可靠性和经济性都比较好。
