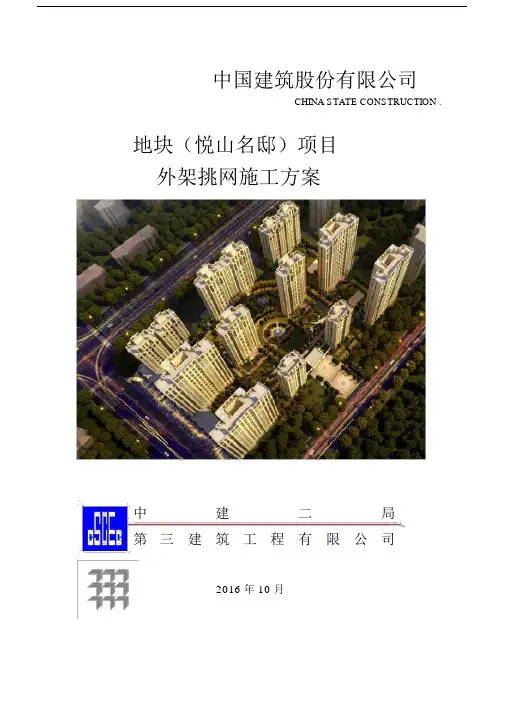

中国建筑股份有限公司CHINA STATE CONSTRUCTION .地块（悦山名邸）项目外架挑网施工方案中建二局第三建筑工程有限公司2016 年 10 月目录一、编制目的由于目前我项目结构竖向交叉作业施工区域较多，为保证安全生产和安全防护，现编制水平挑网施工方案，请按方案要求进行挑网搭设施工。

二、编制依据序号名称编号1 建筑施工安全检查标准JGJ59-20112 建筑施工高处作业安全技术规范JGJ80-20113 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011《建筑工程预防高处坠落事故若干规定》和（建质4[2003]82 号）《建筑工程预防坍塌事故若干规定》5 本工程结构施工图6 本工程施工组织设计三、工程概况建设单位 : 南京嘉茂房地产开发有限公司；设计单位 : 南京大学建筑规划设计研究院有限公司；监理单位 : 中衡设计集团工程咨询有限公司；施工单位 : 中建二局第三建筑工程有限公司；南京地块（悦山名邸）项目地处南京市江宁区，位于万安北路与文靖东路交汇处。

本项目一共有十一幢住宅楼，其中 9# 楼 16 层， 2# 、 3# 、 11# 楼17 层， 10# 楼 20 层， 6# 、 7# 楼 23 层， 1# 、4# 、5# 、 8# 楼 26 层。

总建筑面积平米，其中地上建筑面积平米，地下建筑面积平米。

结构形式为钢筋混凝土剪力墙结构，设计使用年限为 50 年。

四、施工准备1人员准备架子工必须具备国家标准《特种作业人员安全技术考核管理规则》的条件，经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。

操作过程中严格遵守安全技术操作规程，佩戴和使用劳动保护用品。

2材料准备1 ）搭设脚手架全部采用ф 48mm钢管，其质量符合现行国家标准规定。

2 ）钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。

3 ）钢管上严禁打孔，钢管在便用前先涂刷防锈漆。

外架挑网施工方案一、项目背景随着城市人口的增加和建筑物的扩大，越来越多的地方需要进行外架挑网施工工作。

外架挑网是一种常见的建筑施工方式，用于在建筑物周围搭建支架，并在支架上张贴塑料挑网，用于防止建筑物内部和周围的尘土、垃圾等物质进入建筑物内部。

本文将对外架挑网施工方案进行详细介绍。

二、施工准备1.了解施工现场情况：施工前必须了解施工现场的地理环境、气候情况、地面情况等，以便确定施工方法和所需工具材料。

2.确定施工计划：根据施工现场情况，确定施工进度和所需工期，并进行合理的安排。

3.选购必要工具和材料：根据施工计划，选购适当的工具和材料，包括支架、塑料挑网、铁丝、十字扳手、钻孔机等。

三、施工步骤1.搭建支架：首先需要在建筑物周围搭建支架，以便安装挑网。

支架的搭建应遵循安全规范，确保支架稳固牢靠。

2.安装挑网：在支架上安装挑网，将塑料挑网固定在支架上，保证挑网张力适宜，并确保挑网的完整性和牢固性。

3.检查施工质量：在施工过程中，需要定期检查施工质量，确保支架稳固，挑网完整，无松脱现象。

4.清理施工现场：施工完成后，要对施工现场进行清理，清除各种杂物和施工垃圾，使整个施工现场干净整洁。

四、安全注意事项1.施工人员必须佩戴安全帽、防滑鞋等个人防护用品，并严格遵守安全操作规程。

2.搭建支架时，要确保支架稳固，避免发生倾覆事故，防范高空坠落风险。

3.在使用钻孔机和其他工具时，要注意操作规范，防止因操作不当造成人员伤害。

4.施工现场应设置明显的安全警示标志，警示施工人员和其他人员注意安全。

5.施工现场应有专人负责管理，并及时处理施工中发现的安全隐患。

五、项目成果外架挑网的施工完成后，建筑物周围将被有效地防止尘土、垃圾等物质进入建筑物内部，保持建筑物内部的干净和整洁。

同时，外架挑网也可以有效地防止小动物和昆虫进入建筑物内部，保护建筑物的内部设施和设备。

六、总结外架挑网施工是一项重要的建筑施工工作，能够有效地保护建筑物的内部环境。

外脚手架挑网施工方案(1)外脚手架挑网是指在外脚手架搭设完成后，为了确保工地的安全和整洁，需要进行挑网作业。

挑网是指在外脚手架上方加设网格，以防止工地杂物滑落，确保人员和设备的安全。

在进行外脚手架挑网施工时，需要注意一些方案和步骤，以确保施工质量和安全。

施工步骤步骤一：准备工作在进行挑网施工之前，首先要做好准备工作。

包括检查外脚手架搭设是否符合安全标准，确认搭设完成并通过验收。

同时，要准备好所需的挑网材料，确保质量合格。

步骤二：确定挑网位置在挑网施工之前，需要确定挑网的位置。

一般来说，挑网需要设置在外脚手架的最顶层，以确保全面覆盖工地区域，避免杂物掉落。

步骤三：安装挑网支架根据确定的挑网位置，安装挑网支架。

支架要选用质量可靠的材料，固定稳固，确保挑网的稳定性和安全性。

步骤四：搭设挑网在安装好挑网支架后，开始搭设挑网。

选择质量好的挑网材料，按照规定的标准和要求进行搭设，保证挑网的牢固性和覆盖面积。

步骤五：验收完成挑网搭设后，进行验收工作。

检查挑网的稳固性和覆盖范围，确保挑网符合安全要求。

安全注意事项在进行外脚手架挑网施工时，需要注意以下安全事项：•检查外脚手架的稳定性和承载能力，确保外脚手架可以承载挑网的重量。

•在挑网施工过程中，人员要系好安全带，佩戴安全帽，确保人员安全。

•挑网支架和挑网材料的选择要符合相关标准，确保质量可靠。

•挑网施工过程中，要有专人监督，确保施工质量和安全。

外脚手架挑网施工是工地安全管理的重要环节，只有做好挑网工作，才能确保工地人员和设备的安全。

在进行挑网施工时，要按照规定的步骤和要求进行，确保挑网的质量和安全性。

外架悬挑防护网施工方案一、施工方案编制依据本外架悬挑防护网施工方案依据以下标准和规范进行编制：《建筑施工高处作业安全技术规范》（JGJ80-2016）；《建筑施工安全检查标准》（JGJ59-2011）；《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；国家和地方有关建筑安全生产的法律、法规及标准。

二、工程概况与特点本工程为[工程名称]，位于[地址]，建筑面积约[面积]平方米，结构类型为[结构类型]。

工程外立面复杂，存在多处悬挑结构，需设置悬挑防护网以保障施工安全。

三、悬挑结构搭建要求悬挑结构应根据结构设计和安全要求进行计算和验算，确保稳定性；悬挑结构材料应符合国家标准，严禁使用不合格材料；悬挑结构安装应符合施工方案和技术要求，确保安装牢固、稳定。

四、防护网材料选择标准防护网材料应具有足够的强度和耐久性，能够承受风压、坠落物冲击等外力；防护网网眼大小应符合安全要求，能够有效阻止人员坠落和物品掉落；防护网连接件应选用可靠材料，确保连接牢固。

五、防护网安装工艺流程根据施工图纸和设计要求，确定防护网的布置位置和悬挑结构位置；对悬挑结构进行安装和固定，确保稳定性；将防护网按照设计要求固定在悬挑结构上，确保连接牢固；对防护网进行全面检查，确保无破损、无漏洞。

六、安全技术措施与要求施工现场应设置明显的安全警示标志，并配备专职安全管理人员；施工人员应经过安全培训，掌握正确的操作方法和安全防护知识；施工过程中应加强对防护网的维护和检查，发现问题及时处理。

七、质量控制与验收标准防护网的安装应符合设计方案和技术要求，确保安装质量；防护网安装完成后，应进行全面的质量检查，确保无安全隐患；验收过程中应严格按照国家相关标准和规范进行，确保防护网的安全性和有效性。

八、应急预案与处置措施施工现场应制定应急预案，明确应急组织、通讯联络、现场处置等事项；定期对施工人员进行应急演练和培训，提高应急处置能力；发现防护网存在安全隐患或破损时，应立即停止使用，并采取有效措施进行修复或更换。

外脚手架挑网施工方案集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）目录1 编制依据（1）《建筑施工安全检查标准》（JGJ59-99）；（2）《建筑施工安全检查标准》实施指南；（3）《建筑施工高处作业安全技术规范》（JGJ80-91）；（4）《中华人民共和国安全生产法》；（5）《建筑施工计算手册》第二版。

2 工程概况本工程...........为防止主体施工时高空物体坠落伤害造成安全事故，特编制本方案。

3 施工部署为了防止高处坠落，1#楼3层、11层，3#、5#楼3层、11层、19层随悬挑脚手架各设置一道水平挑网，水平挑网外挑3m。

2#、4#、6#楼3层、11层、19层、25层在主体结构各设置一道水平挑网，水平挑网外挑3m。

4 施工工艺流程搭设：安装挑网架斜杆→安装纵向水平杆→安装大眼网和密目网→展开大眼网和密目网→加固挑网架斜杆。

第一步，安装挑网架斜杆，斜杆下部与外架外侧横杆连接，上部靠紧脚手架；第二部，在斜杆上部安装纵向水平杆；第三步，在斜杆上部水平杆和外架横杆上绑上大眼网和密目网各一道；第四步，松开大眼网和密目网，让斜杆上部慢慢离开外架，直至大眼网和密目网撑紧；第五步，拧紧斜杆下部与外架横杆连接的扣件螺栓，保证挑网架稳定牢固。

拆除：适当松开斜杆下部扣件螺栓，斜杆能转动即可→拉动大眼网和密目网靠近外脚手架→拆除密目网和大眼网→拆除纵向水平杆→拆除挑网架斜杆。

5 施工方法1#楼3层、11层，3#、5#楼水平挑网设置在外脚手架上，在悬挑脚手架3层、11层、19层各设置一道水平挑网，外挑3m 。

水平挑网一端连接在外脚手架横杆上，一端连接在φ48×3.0钢管搭设水平杆上，水平杆用斜杆与外架下层横杆连接牢固，斜杆间距不大于3m ，剖面图见下图：2#、4#、6#楼水平挑网设置在主体结构的预留拉结点上，3层、11层、19层各设置一道水平挑网，外挑3m 。

外架挑网施工方案一、引言外架挑网是一种常用于建筑施工中的工程技术，通过合理的搭建外架结构和挑网技术，可以有效地提高施工效率和质量。

本文将针对外架挑网施工方案进行详细介绍，包括施工准备、外架搭建、挑网操作等方面的内容。

二、施工准备在进行外架挑网施工之前，首先需要做好充分的施工准备工作，包括但不限于以下内容：1.确定施工计划和方案，包括外架搭建的具体位置和挑网的材料规格等。

2.确保外架搭建和挑网施工人员具备必要的技能和证书。

3.准备好必要的施工工具和设备，如脚手架、安全带、挑网工具等。

4.安排好施工人员的工作任务和安全培训。

三、外架搭建外架搭建是外架挑网施工的第一步，其关键在于确保外架结构稳固可靠。

以下是外架搭建的一般步骤：1.确定外架搭建位置和高度。

2.按照设计要求搭建脚手架和支撑结构。

3.安装外架主体框架和连接件。

4.检查外架结构是否牢固可靠，不存在安全隐患。

四、挑网操作挑网是外架挑网施工的关键环节，其目的是在外架结构上搭建支撑网，用于支撑施工人员和材料。

以下是挑网操作的一般步骤：1.提前准备好挑网所需的材料，如钢丝绳、扣件等。

2.按照设计要求在外架结构上进行挑网操作。

3.保证挑网的网格密度和张力均匀一致。

4.检查挑网是否符合施工要求，存在安全隐患立即排除。

五、施工验收外架挑网施工完成后，需要进行验收工作，以确保施工质量和安全。

施工验收主要包括以下内容：1.对外架结构和挑网进行检查，确认未有任何问题。

2.核对工程资料和施工记录是否完整准确。

3.进行施工质量和安全管理评估。

4.接受业主或监理单位的验收并办理相关手续。

结语外架挑网施工方案是一个复杂而关键的工程技。

外脚手架水平挑网方案外脚手架水平挑网是指在外脚手架结构中，使用钢丝绳或钢管等作为水平挑杆，通过连接脚手架竖杆和水平杆，形成水平支撑的一种方案。

外脚手架水平挑网是建筑施工中常用的一种搭设方式，具有结构稳定、安全可靠、施工便捷等优点。

下面将详细介绍外脚手架水平挑网方案。

一、方案概述1.1背景和目的1.2方案内容二、设计要求2.1强度要求2.2稳定要求2.3施工便捷性三、施工方法3.1预制法3.2现场焊接法如果预制法不适用于施工现场，也可以采用现场焊接法。

在脚手架竖杆和水平杆相交的位置进行焊接，通过焊接将水平杆固定在脚手架竖杆上，形成水平支撑结构。

四、材料选择4.1水平挑杆水平挑杆可以选择钢丝绳或钢管等材料，具体选择应根据施工的要求和实际情况进行，确保材料具有足够的强度和稳定性。

4.2连接件连接脚手架竖杆和水平挑杆的件应选用高强度的连接件，以确保连接处的稳定性和安全性。

五、安全措施5.1原材料检查在使用之前，对水平测量杆和连接件进行检查，确保其完好无损，符合使用要求。

5.2严密检查在安装水平挑杆时，要求检查所有连接处是否紧固，确保水平挑杆不会产生松动。

5.3安全标识对于水平挑网的施工区域，应设置明显的安全标识，提醒人员注意安全，避免发生事故。

六、总结外脚手架水平挑网方案是一种常见的施工方案，具有结构稳定、安全可靠、施工便捷等优点。

在实际施工中，应根据具体情况合理设计方案，选择合适的材料和施工方法，并加强安全措施，确保施工过程中的安全。

同时，对水平挑网方案进行定期检查和维护，及时发现并处理问题，确保外脚手架水平挑网的稳定性和安全性。

外架悬挑防护网施工方案1. 引言外架悬挑防护网是在建筑施工过程中保障工人安全的关键措施之一。

本文档旨在介绍外架悬挑防护网的施工方案，确保施工过程中的安全性和可靠性。

2. 施工准备在施工外架悬挑防护网前，需要进行以下准备工作：2.1 防护网选材选择符合要求的高强度、耐磨损、耐候及耐腐蚀的防护网材料。

材料必须符合相关的国家和行业标准，确保防护网的质量和可靠性。

2.2 工具和设备准备准备必要的工具和设备，包括但不限于：钢丝绳、钢管、吊篮、铆钉机、剪刀等。

确保这些工具和设备的质量良好，并进行必要的维护和保养。

2.3 施工环境检查对施工环境进行全面检查，包括地形、气候、周围建筑物等因素。

确保施工环境的安全性和稳定性，避免发生意外事故。

3. 施工步骤3.1 搭建外架悬挑结构在进行外架悬挑防护网的施工前，首先需要搭建外架悬挑结构。

悬挑结构的搭建需要严格按照设计方案进行，确保结构的稳定性和安全性。

具体步骤如下：1.根据设计方案进行标线，确定外架悬挑结构的基准线。

2.使用相应的工具和设备，将钢管、钢丝绳等材料按照设计要求连接起来，形成外架悬挑结构。

3.在悬挑结构上设置平台和支撑装置，确保工人的安全施工。

3.2 安装防护网安装防护网是外架悬挑防护网施工的关键步骤，需要仔细操作，确保防护网的可靠性和安全性。

具体步骤如下：1.将防护网按照设计要求进行剪裁和拼接，确保其能够完全覆盖外架悬挑结构。

2.使用铆钉机等工具将防护网固定在外架悬挑结构上，确保其牢固不松动。

3.在防护网上设置出入口，并设立相应的警示标识，以便人员进出和警示。

3.3 完善防护措施在安装完防护网后，还需要进行一些完善的防护措施，确保施工过程中的安全。

具体措施如下：1.在防护网的边缘设置安全警示线，以提示工人不要靠近边缘。

2.安装追踪器或监控设备，及时监控外架悬挑防护网的状况，发现异常及时处理。

3.定期检查防护网的牢固性和完整性，如有问题，及时修补或更换。

外脚手架挑网施工方案一、施工前准备工作1.确定施工方案：根据建筑结构和施工要求，确定外脚手架挑网的施工方案。

2.设计脚手架结构：根据建筑结构和施工要求，设计外脚手架的结构，包括主体结构和附属结构，确保脚手架的稳定性和安全性。

3.选购脚手架材料：根据设计要求和施工方案，选购脚手架所需的材料，包括钢管、扣件、钢板等，并检查材料的质量和数量是否符合要求。

4.制定施工计划：根据项目进度和工期要求，制定详细的施工计划，包括施工序列、施工流程和施工时间等。

5.检查施工场地：对施工场地进行检查，确保场地平整、无障碍物，并清除施工现场的杂物和垃圾。

二、搭建外脚手架1.设置基础支撑：根据设计要求，在建筑物的固定基础上设置基础支撑，包括支撑材料的埋设和基础支撑的固定。

2.搭建垂直支撑立杆：按照设计要求，将立杆安装在基础支撑上，并确保立杆的垂直度和稳定性。

3.安装水平横杆和斜杆：将水平横杆和斜杆安装在立杆上，形成脚手架的主体结构，并确保横杆和斜杆的连接牢固。

4.安装脚手板：在横杆上安装脚手板，确保脚手板的连接牢固和平整，并设置合适的距离和数量。

5.固定脚手架：通过设置水平支撑杆和斜撑，使脚手架的结构牢固稳定，确保在使用过程中不会出现晃动和倾斜。

三、挑网施工1.安装挑网支撑：根据设计要求，在外脚手架上安装挑网支撑，包括立杆、横杆和斜撑，并确保支撑的牢固稳定。

2.安装挑网材料：根据设计要求，将挑网材料安装在挑网支撑上，并确保挑网材料的连接牢固和平整。

3.检查挑网质量：对安装完成的挑网进行检查，确保挑网的质量和安全性，排除施工过程中可能存在的问题。

4.进行挑网施工：根据设计要求，进行挑网的实际施工，包括切割、连接和固定等工作，并确保施工过程中的安全和质量。

5.完成挑网施工：在挑网施工完成后，对挑网进行清理和整理，并进行最后的检查和验收。

四、施工安全措施1.施工人员佩戴安全帽，穿戴防护服和防滑鞋，并进行必要的安全培训和演练。

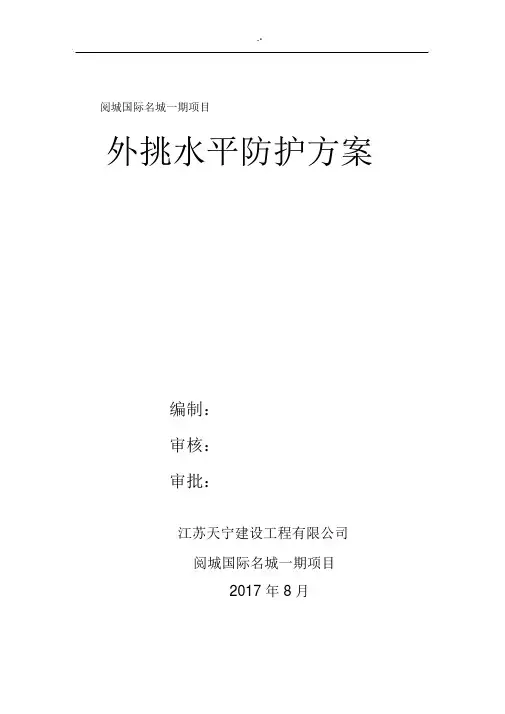

-*阅城国际名城一期项目外挑水平防护方案编制：审核：审批：江苏天宁建设工程有限公司阅城国际名城一期项目2017 年 8 月目录1.编制依据2.工程概况及编制说明3.施工部署3.1材料准备及堆放3.2技术准备3.3施工准备4.水平防护网架搭设4.1现场布置原则4.2外挑水平防护网搭设示意图4.3搭设要求及方法5.安全使用原则6.安全拆除原则7.文明施工及环境保护措施7.1安全文明施工措施7.2环境保护措施一、编制依据1、《建筑施工安全检查标准》JGJ59-20112、《建筑施工高处作业安全技术规范》JGJ80-20113、《建筑施工扣件式脚手架安全技术规范》JGJ130-20114、《高层建筑混凝土结构技术规程》JGJ3-20115、江苏天宁建设工程施工现场安全标准化图册6、阅城国际名城一期施工组织设计二、工程概况及编制说明1、工程名称：阅城国际名城位于菏泽市牡丹区西安路与黄河路交汇处北，包括22 栋住宅楼。

本工程有11 层、 18 层及 28 层，标准层层高均为 2.9 米。

本工程住宅楼为框剪结构，车库及商业为框架结构，结构安全等级均为二级，抗震设防烈度7 度。

2、编制说明：因本工程建筑高度较高，地上11 层、 18 层、 28 层，为避免高空、交叉作业施工的高空坠落，保证安全生产和安全防护，将在外围进行外挑水平防护。

现编制此水平挑网方案，各班组按要求予以配合和执行。

三、施工部署1、材料准备及堆放准备材料根据施工总进度计划安排，材料应及时进场并按照相应规范的规定和施工组织设计的要求对钢管、扣件、脚手板、密目网等进行检查验收，不合格产品不得使用。

水平防护网的钢管主要为 6 米钢管，规格Φ 48mm×3.0mm，其质量符合现行国家标准 GB/T3091-2011 规定。

安全网采用平网（阻燃型大眼网）、密目式安全网，必须符合GB16909-2011国家标准，并进行抽样质量检测。

经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。

**项目地块外脚手架水平挑网施工方案编制人：日期：目录一、编制依据二、工程概况及编制说明三、施工部署四、水平防护网架搭设五、安全使用原则六、安全拆除原则七、文明施工及环境保护措施一、编制依据1、工程图纸**项目地块售楼处图纸。

2、规范要求《建筑施工安全检查标准》 JGJ59-2011《建筑施工高处作业安全技术规范》 JGJ80-2011《建筑施工扣件式脚手架安全技术规范》 JGJ130-2011二、工程概况及编制说明1、建设项目概况：本项目东至*路、南至*路、西至*港、北至*路。

用地面积*平方米，规划总建筑面积约为13万平方米。

工程项目建设单位：**建设发展有限公司工程项目设计单位：**设计有限公司工程项目总承包单位：**有限公司工程项目监理单位：**有限公司2、编制说明由于本工程售楼处开放阶段处于施工结构过程中，为避免高空、交叉作业施工的高空坠落，保证安全生产和安全防护，将在外围进行外挑水平防护。

现编制此水平挑网方案，各班组按要求予以配合和执行。

三、施工部署1、材料准备及堆放准备材料根据施工总进度计划安排，材料应及时进场并按照相应规范的规定和施工组织设计的要求对钢管、扣件、脚手板、密目网等进行检查验收，不合格产品不得使用。

水平防护网的钢管主要为6米钢管，规格Φ48mm×3.0mm，其质量符合现行国家标准GB/T3091-2011规定。

安全网采用平网（阻燃型大眼网）、密目式安全网，必须符合GB16909-2011国家标准，并进行抽样质量检测。

经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。

2、技术准备认真熟悉图纸及现场实际情况，认真学习关于安全技术操作规程,对班组进行技术交底。

所有架子工必须具备《特种作业操作证》。

3、施工准备楼层临边防护按要求搭设到位。

清除搭设场地楼层的杂物。

钢管、安全网等所需搭设材料准备齐全，并堆放整齐。

四、水平防护网架搭设1、外挑水平网架设计本工程结构阶段均采用落地（悬挑）脚手架。

水平防护施工方案根据《建筑施工高处作业平安标准》〔JGJ80—91〕的规定：“凡在坠落高度基准面2m以上〔含2m〕有可能坠落的高处进行的作业〞都应采用防护。

水平防护是高层作业施工中用钢管悬挑于楼层周边，再用竹跳板平铺于管架外表，形成一张较大范围的防护层，防止高空坠落物的掉落，保护建筑物地面施工的平安。

一、编制依据1、《建筑施工脚手架实用手册》2、《建筑施工扣件式钢管脚手架平安技术规程》JGJ130—20013、《建筑施工高处作业平安技术标准》〔JGJ80-91〕4、相应的现行行业标准及相关地方文件二、工程概况本工程主楼为一类高层建筑，结构形式为框架筒体结构。

本工程主楼的塔楼外脚手架主要采用整体爬升式外架，由具备相应资质的专业队伍安装。

目前主楼主体结构已施工至8层，现拟在主楼第9层、第16层处搭设3.5m—4.5m宽水平防护棚〔采用悬挑方式搭设〕，水平防护沿建筑周边搭设，具体布置详各栋工程水平防护布置平面图。

这种防护棚能有效的控制建筑高度15—30m以内的高处坠落物体的危险性减少到最低限度，另一方面也能有效的控制高度15—30m以内,高处物体打击的危险性减少到最低限度。

三、水平防护的搭设1、材料根据现场要求搭设，钢管均采用Φ48×3.5mm的无缝管材及相适应的钢型扣件搭设，南竹必须是三年以上制作成排的竹跳。

长2m宽1m，3—5层的压缩性竹胶板，Φ12— 14mm的钢丝绳以及相适的金属卡拉，钢丝绳的选用应符合<<结构安装工程施工操作规程>>YSJ404-89的规定〉200目的密目网，Φ20钢筋制作预埋稳固件。

2、搭设○1、预埋U型钢筋于楼层内周边，其间距视实际情况而定。

但最大间距不能＞1.5米。

预埋深度应与楼板厚度相适应.〔即10厘米以上〕并与楼面钢筋连结一体。

○2、支设水平钢管，钢管一律采用6米钢管，从预埋件U型钢筋中穿出。

○3、搭设水平横杆，其间距离不＞2米，并用钢扣件固定。

中国建筑股份有限公司CHINA STATE CONSTRUCTION .地块（悦山名邸）项目外架挑网施工方案中建二局第三建筑工程有限公司2016 年 10 月目录一、编制目的由于目前我项目结构竖向交错作业施工地域很多，为保证安全生产和安全防护，现编制水平挑网施工方案，请按方案要求进行挑网搭设施工。

二、编制依据序号名称编号1 建筑施工安全检查标准JGJ59-20112 建筑施工高处作业安全技术规范JGJ80-20113 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011《建筑工程预防高处坠落事故若干规定》和（建质4[2003]82 号）《建筑工程预防坍塌事故若干规定》5 本工程结构施工图6 本工程施工组织设计三、工程大概建设单位 : 南京嘉茂房地产开发有限公司；设计单位 : 南京大学建筑规划设计研究院有限公司；监理单位 : 中衡设计公司工程咨询有限公司；施工单位 : 中建二局第三建筑工程有限公司；南京地块（悦山名邸）项目地处南京市江宁区，位于万安北路与文靖东路交汇处。

本项目一共有十一幢住宅楼，其中 9# 楼 16 层， 2# 、 3# 、 11# 楼17 层， 10# 楼 20 层， 6# 、 7# 楼 23 层， 1# 、4# 、5# 、 8# 楼 26 层。

总建筑面积平米，其中地上建筑面积平米，地下建筑面积平米。

结构形式为钢筋混凝土剪力墙结构，设计使用年限为 50 年。

四、施工准备1人员准备架子工必须具备国家标准《特种作业人员安全技术考核管理规则》的条件，经过培训、核查、获取安全操作证并经体检合格后方可从事脚手架安装、拆掉作业。

操作过程中严格遵守安全技术操作规程，佩戴和使用劳动保护用品。

2材料准备1 ）搭设脚手架全部采用ф 48mm钢管，其质量符合现行国家标准规定。

2 ）钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。

3 ）钢管上严禁打孔，钢管在便用前先涂刷防锈漆。
