某工程施工现场总平面布置图

施工现场总平面布置图绘制方法

施工总平面布置图是拟建项目施工场地的总布置图。它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。

在绘制施工总平面布置图时，需要依据各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。同时需要考虑建设项目的现场考察情况，建设项目的建筑概况、施工方案、施工进度计划，各种建筑材料构件、加工品、施工机械和运输工具一览表，各构件加工厂规模、仓库及其他临时设施的需求数量及规格，以及当地主管部门和建设单位关于施工现场安全文明施工的相关规定和施工单位安全文明施工标准。

在绘制施工总平面布置图时，需要遵循以下原则：在满足施工要求的前提下，少占地，不挤占交通道路；主要施工机械设备的布置满足施工需求；最大限度的压缩场内运输距离，尽可能避免二次搬运；在满足施工需要的前提下，临时工程越小越好，以降低临时工程费；充分考虑劳动保护，环境保护，技术安全，消防要求等；遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

在绘制施工总平面布置图时，需要先绘制拟建建筑物(构筑物)、确定施工现场区域。可以从设计院拷贝建筑总平面电子图，但先要进行图形处理。然后设置围墙、出入口，引入场外交通道路；对施工现场区域按现场办公区、临时生活区、现场生产区进行划分。

3、现场生产区布置

在施工阶段，现场生产区的布置需根据不同的要求进行设计。以下以以上部结构施工为例，主要包括以下几个方面：

1）主要机械设备的布置。首先考虑塔吊的布置，然后考虑施工电梯的布置。其他机械设备如砼泵可在布置内部运输道路后进行布置。

施工现场总平面布置图

配

住宅楼 电 办公楼 厕所 住宅楼

6F 室 6F

6F

自来水 6.800

地下室轮廓线

24.25

施工

电梯

吊车

搅拌机

6.8

4F 26F 4F

16.400

建

国

路 住宅楼

6F

住宅楼

6F

博 物 馆 生

活

区

钢筋加工区

木

工

场

地

施工现场总平面布置图

一、施工部署

1.总体施工顺序的部署原则

按照先地下，后地上；先结构，后围护；先主体，后装修；先土建后专业的总施工顺序原则进行部署。

2.在时间上的部署原则

在确保质量的前提下，基础、主体结构工程要快，装饰工程要细。为了确保安装工程施工任务按期完成，根据土建的进度计划，主体施工阶段，安装随时配合土建进度做好预留预埋工作外，要提前开始安装工程的施工。

3.在空间上的部署原则

为了保证工程按照总控计划完成，必须科学合理的组织施工。因此根据本工程实际情况：分别组织人员平行施工，划分土建和安装2个施工段流水作业；安装施工与土建施工立体交叉施工。

4.在资源上的部署原则

机械设备的投入

根据施工进度和现场实际条件，在机械设备上投入足够的施工机械设备，满足施工和垂直运输之用。结构施工期间，配置塔吊、施工电梯主要用于垂直运输材料，另配置装载人机、铲车、翻斗车等运输小型材料和施工需求。主要机械设备的配置情况详见主要施工机械设备表和平面布置图。

资金的投入

我公司如若能够中标本标段，将会按照工程进度和实际施工需要在资金方面大力支持该工程的顺利进行。

劳动力的投入

本工程所需劳动力安排的原则是以公司内部劳务市场为依托，以项目劳动力计划为依据，优先选用技术操作水平高，思想素质好的施工队伍，定向输入整建制的施工班组，择优选择辅助生产工人和特殊工种。

对进场的劳务队及时签订劳务合同,所有在场劳务人员登记造册,劳务费编制成工资表,并积极筹措资金、按时发放劳务费。这样可以保证所有劳务人员能够安心工作，积极投入生产从而保证工程保质保量按期完成。同时采取激励措施充分发挥参工人员生产积极性，保证节假日和农忙期间充足的人力资源，以满足施工生产的需要。

在施工管理上要调集知识层次高、技术水平高的人员担任技术质量管理工作，建立岗位责任制，责任到人，层层落实。

加强现场的政治思想工作，严格劳动纪律，严格施工调度命令，严格控制关键工序的施工工期；确保按期、优质、高效地完成该工程的建设任务，打造高品牌的精品工程。

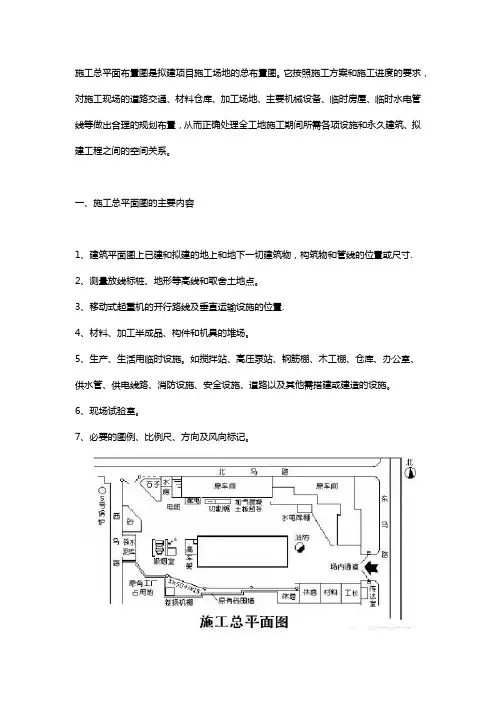

施工总平面布置图是拟建项目施工场地的总布置图。它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

一、施工总平面图的主要内容

1、建筑平面图上已建和拟建的地上和地下一切建筑物，构筑物和管线的位置或尺寸.

2、测量放线标桩、地形等高线和取舍土地点。

3、移动式起重机的开行路线及垂直运输设施的位置.

4、材料、加工半成品、构件和机具的堆场。

5、生产、生活用临时设施。如搅拌站、高压泵站、钢筋棚、木工棚、仓库、办公室、供水管、供电线路、消防设施、安全设施、道路以及其他需搭建或建造的设施。

6、现场试验室。

7、必要的图例、比例尺、方向及风向标记。

二、设计步骤

1、绘制已有建筑物(构筑物)、道路和待建建筑物、确定施工现场区域、设置围墙。

2、确定起重机械的位置。

起重机械包括塔吊（有轨式、固定式）、井架、龙门架及汽车起重机械等几种。

塔吊的布置：

1)塔吊的平面位置。主要取决于建筑物的平面形状和四周场地条件。

2）有轨式塔吊:一般应在场地较宽的一侧设建筑物的长度方向布置。

布置方法有：设建筑物单侧布置、双侧布置和跨内布置三种.

固定式塔吊：一般布置在建筑物中心、或建筑物长边的中间。

3)塔吊的服务半径. 4）起吊高度（安全高度）

5）起吊重量（最远距离、最重构件）

3．确定搅拌站、加工棚和材料、构件堆场的位置；应尽量靠近使用地点或在起重机能力范围。

1）加工棚：建筑物四周

2）仓库和堆场的布置。

根据各施工阶段的需要和材料设备使用的先后顺序来进行布置、提高场地使用的周转效率。

3）搅拌站的位置应尽可能布置在垂直运输机械附近、以减少砼及砂浆的水平运距。

4、布置运输道路

1)尽可能利用原有道路； 2）满足消防要求、宽度不小于3.5m；

3）汽车单行道的最小宽度为3m.
